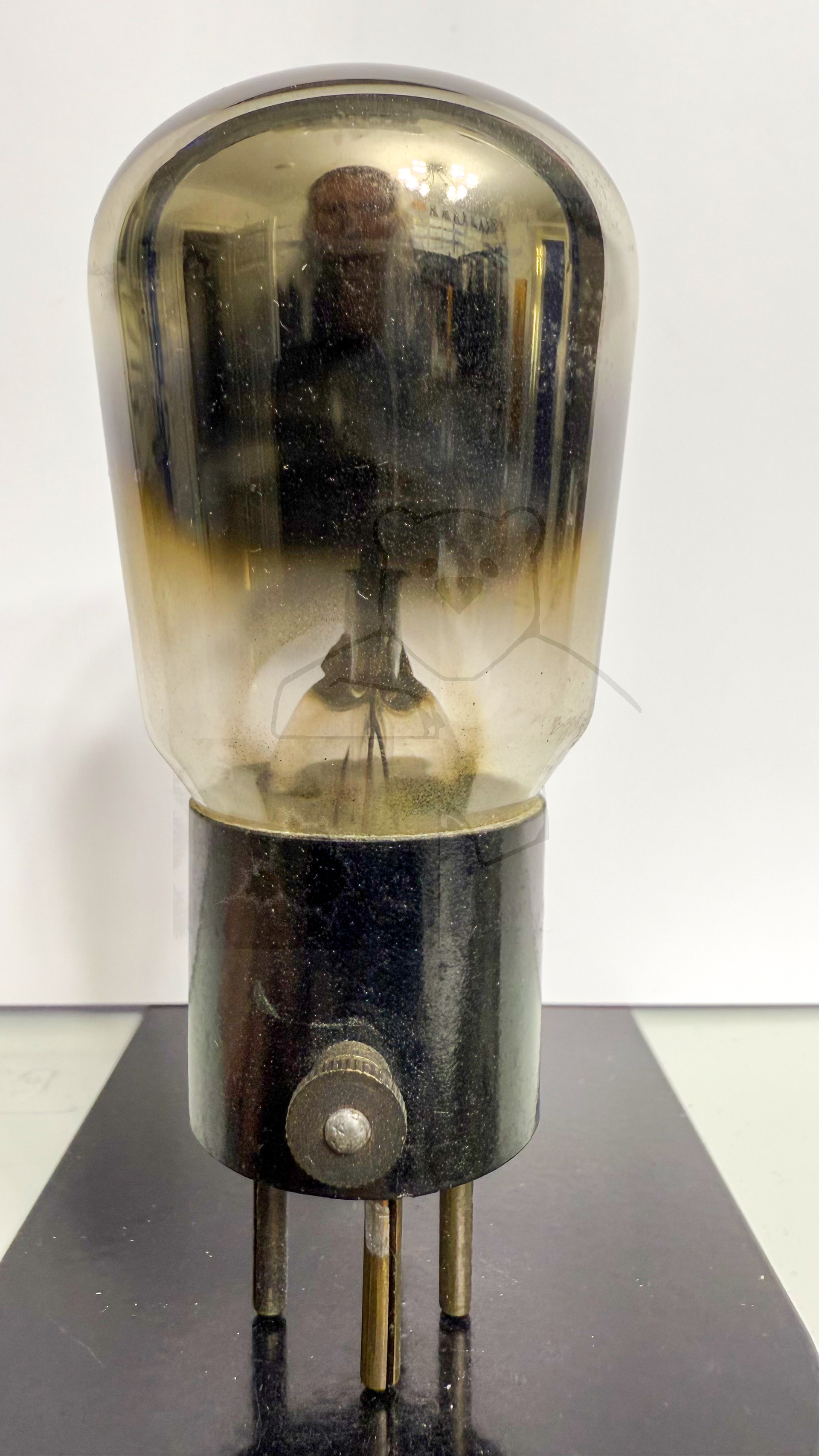

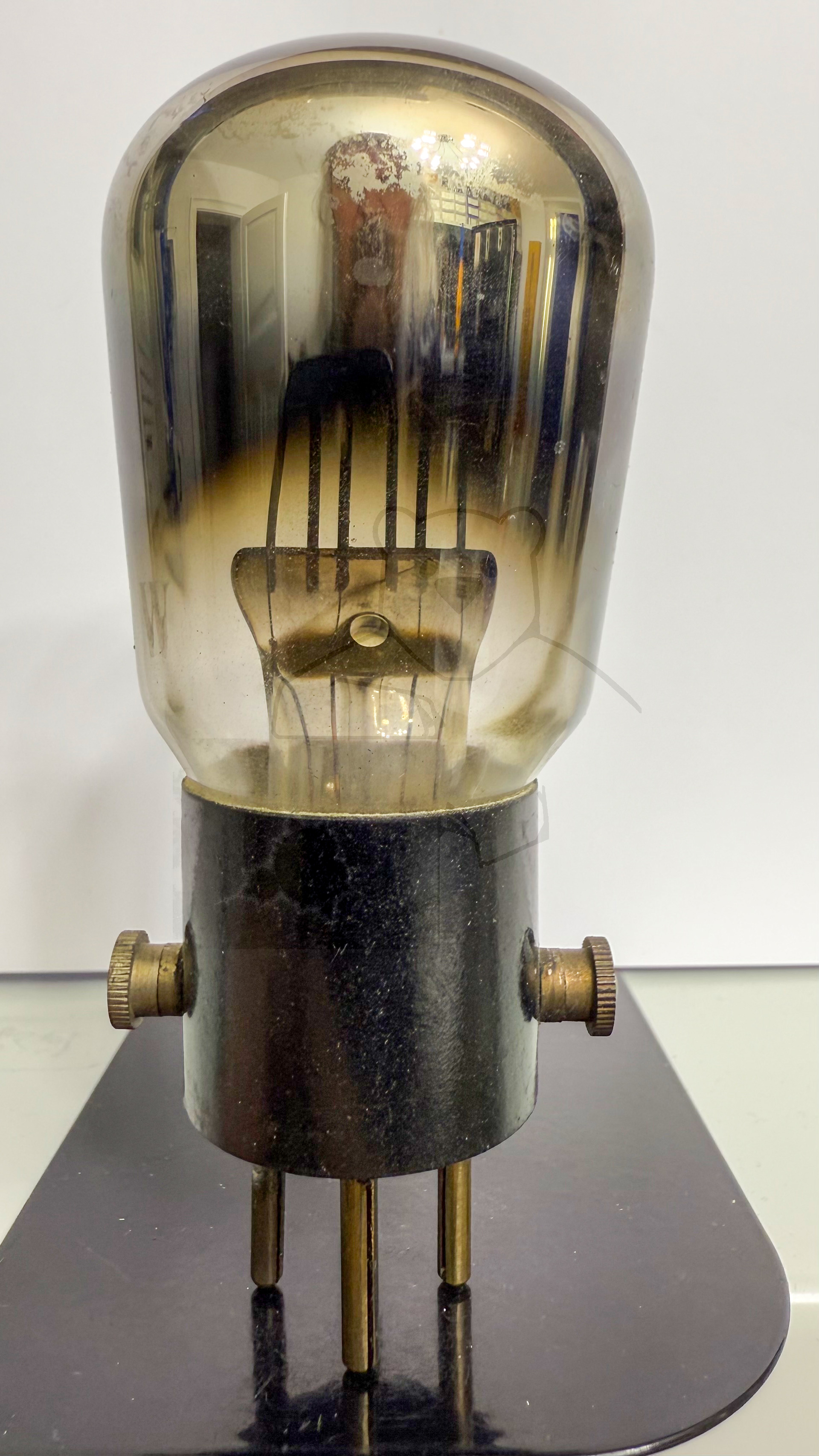

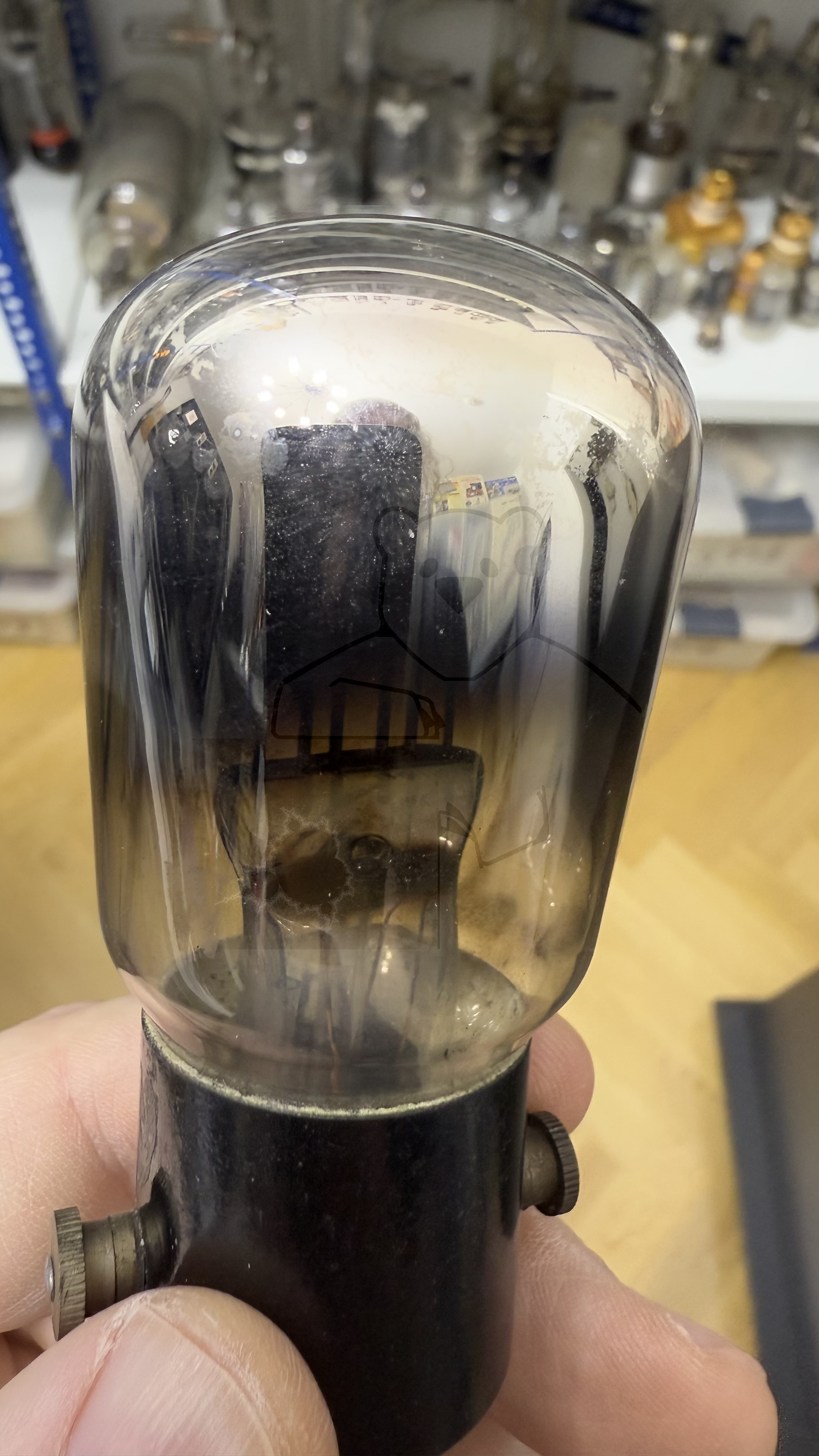

Daten und Bilder der Röhre: REN601w

🔎 Beschreibung der Röhre: REN601w

Name	REN601w
Vergleichsname
Heizspannung (Volt)	1,0
Heizstrom (Ampère)	0,6
Art der Heizung	Direkt

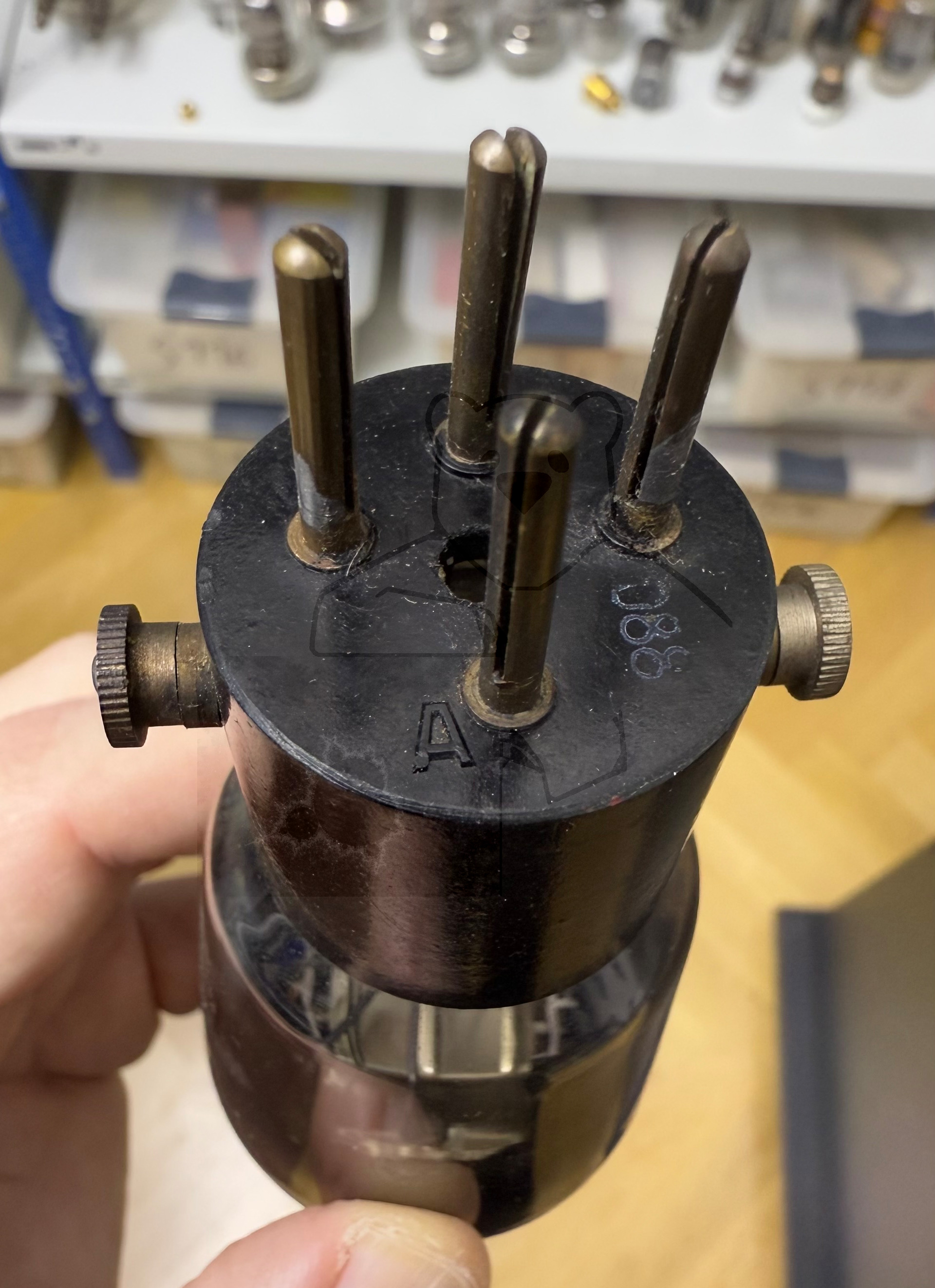

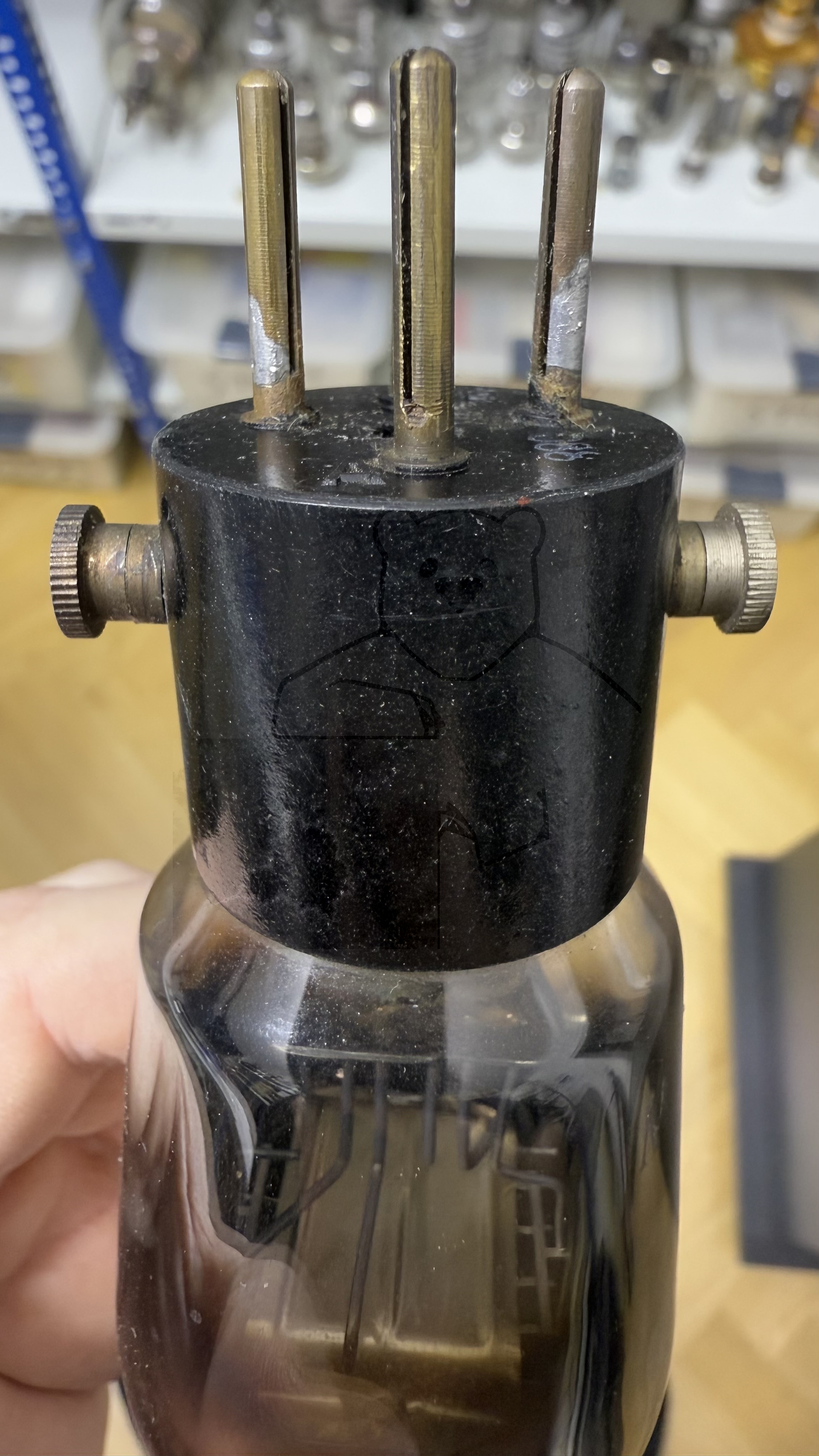

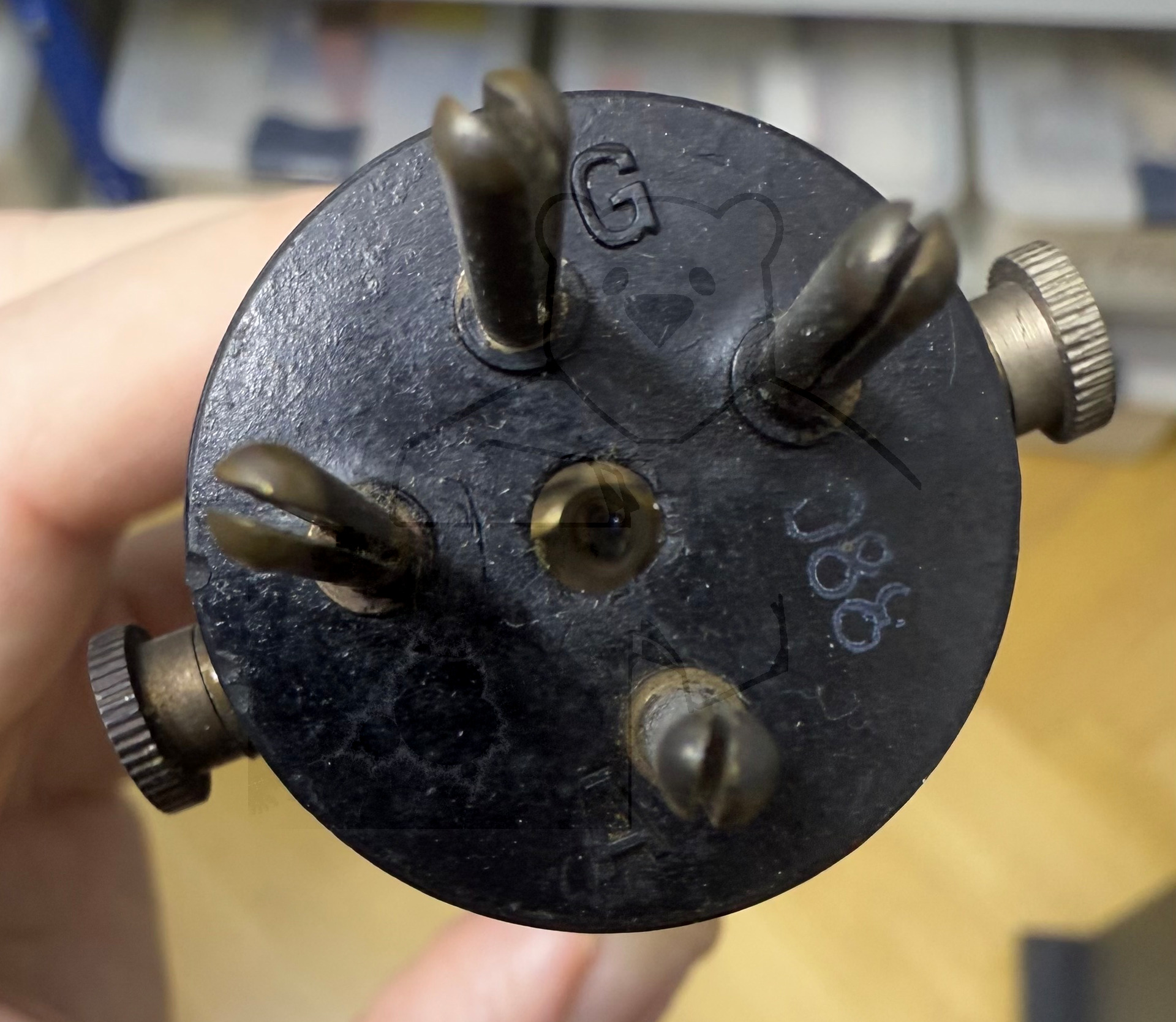

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:16:08

🔎 Beschreibung der Systeme für die Röhre: REN601w

	System 1
Kathode	Schraubklemme
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm

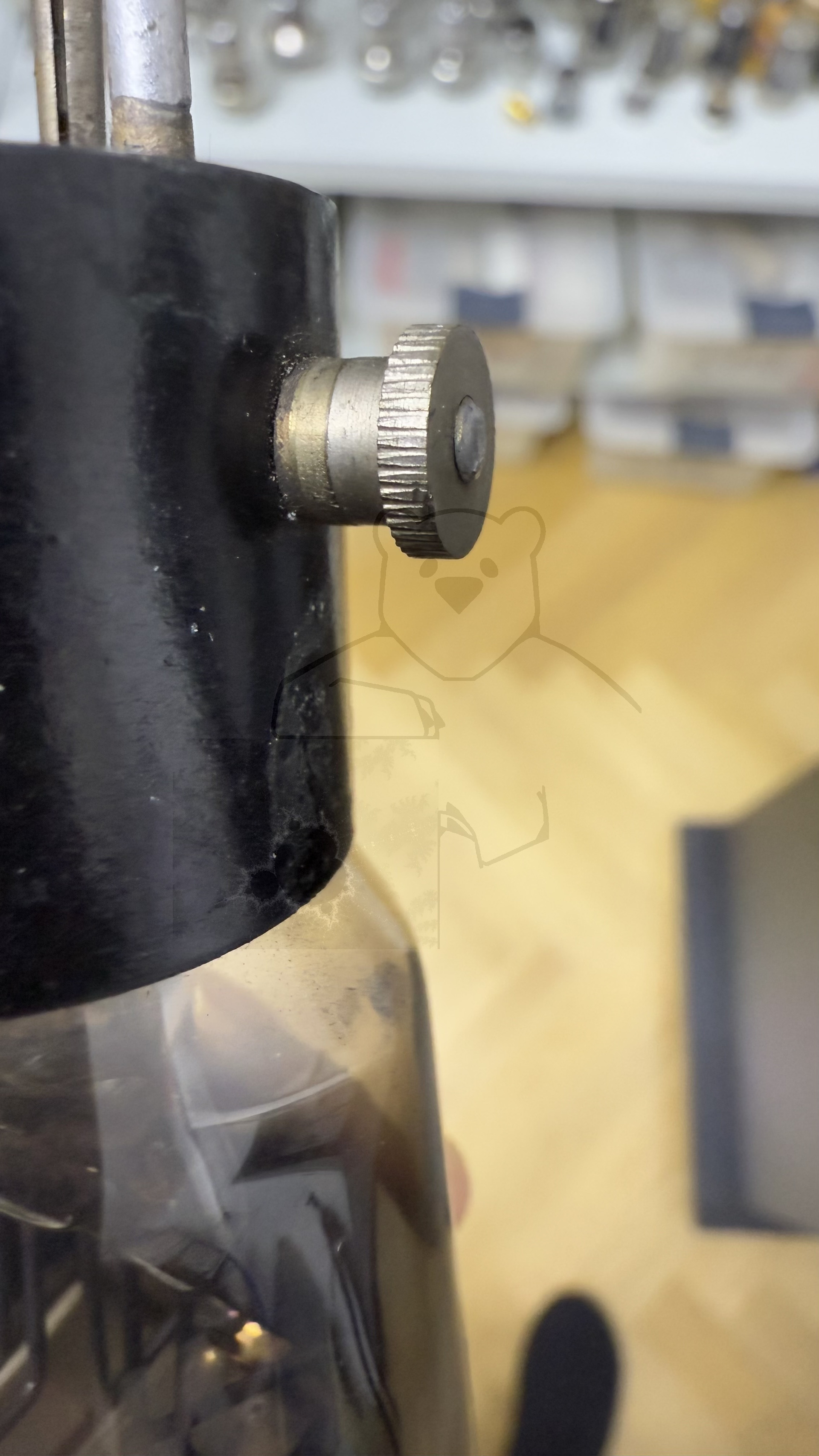

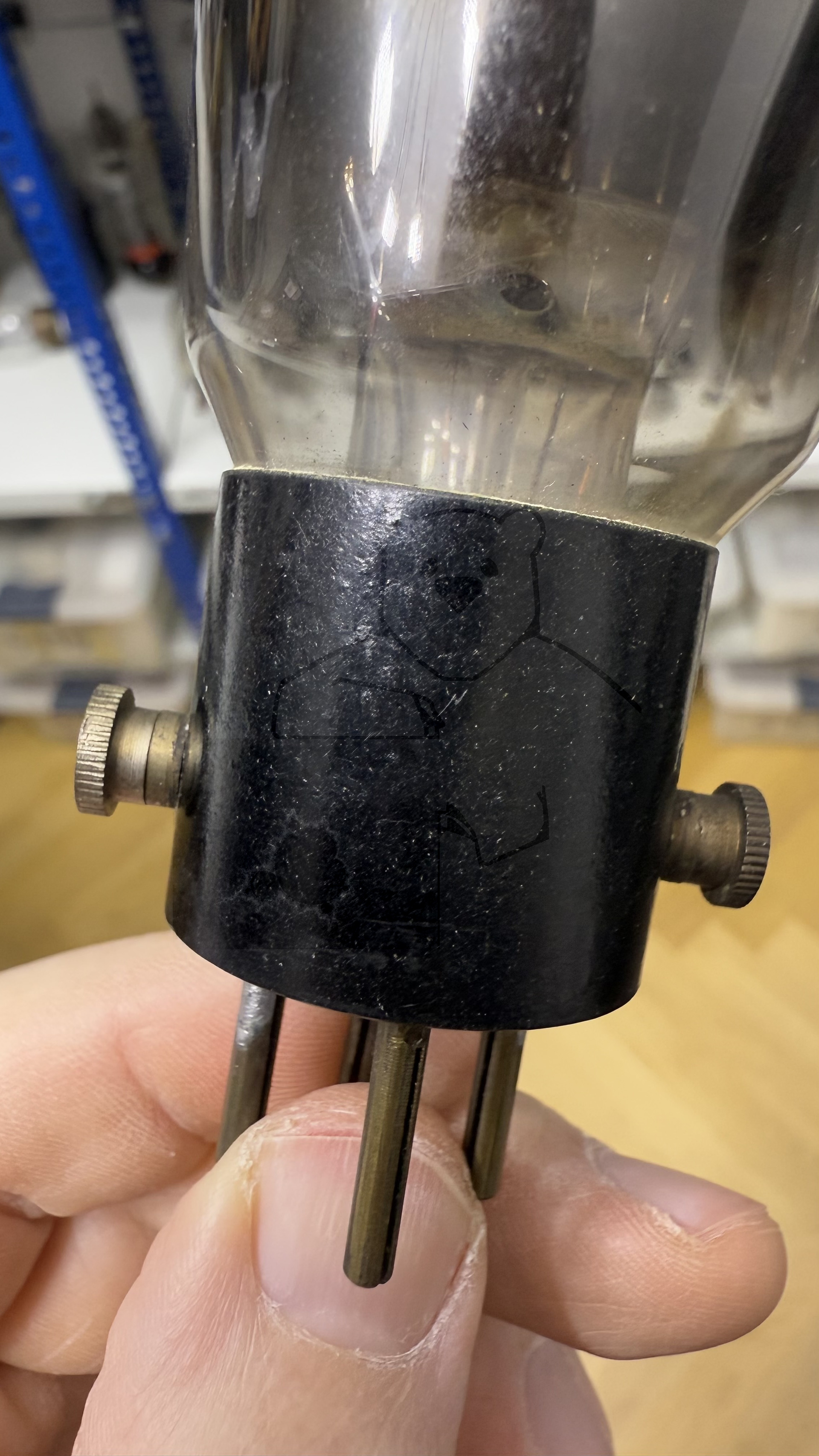

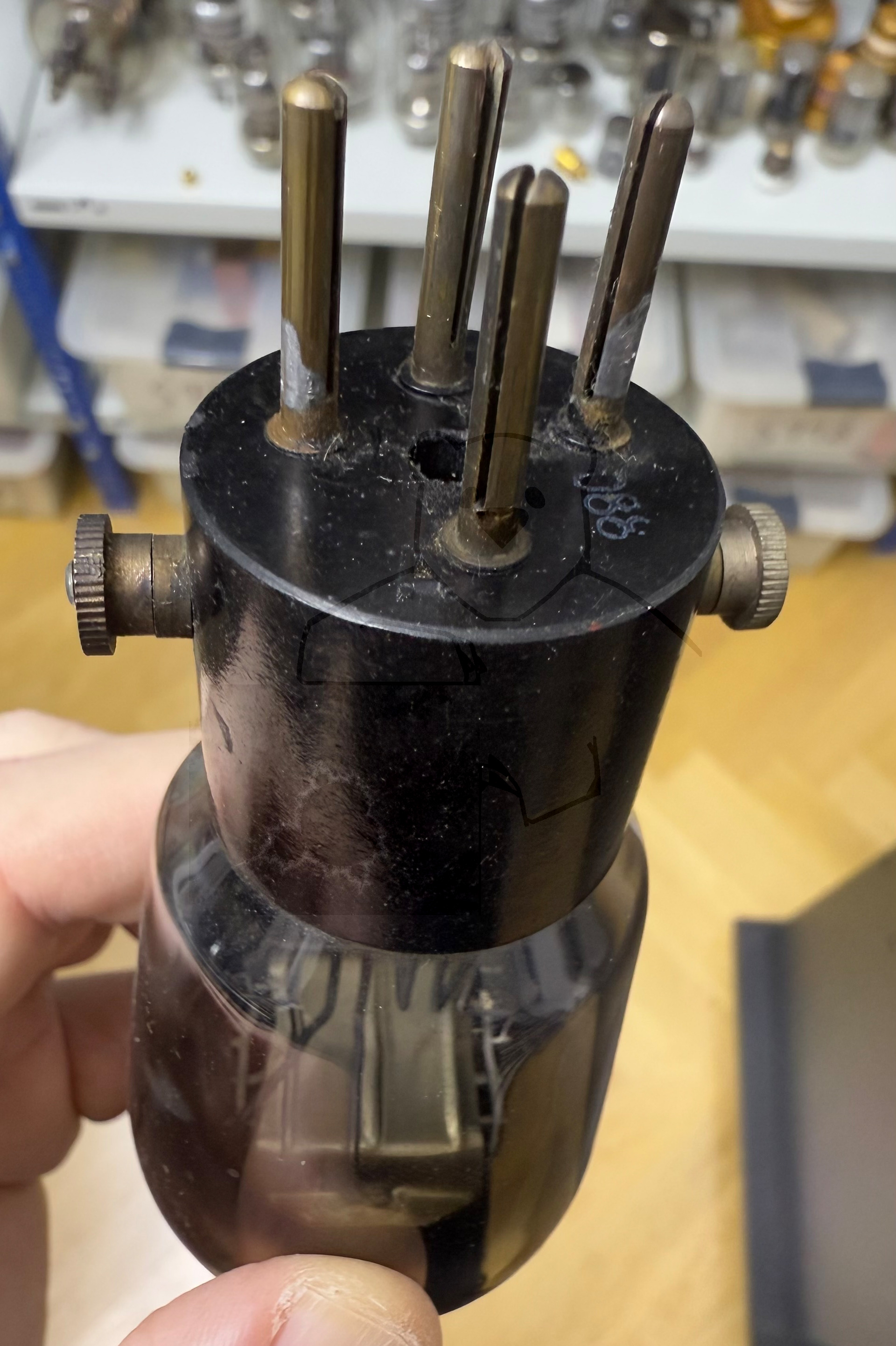

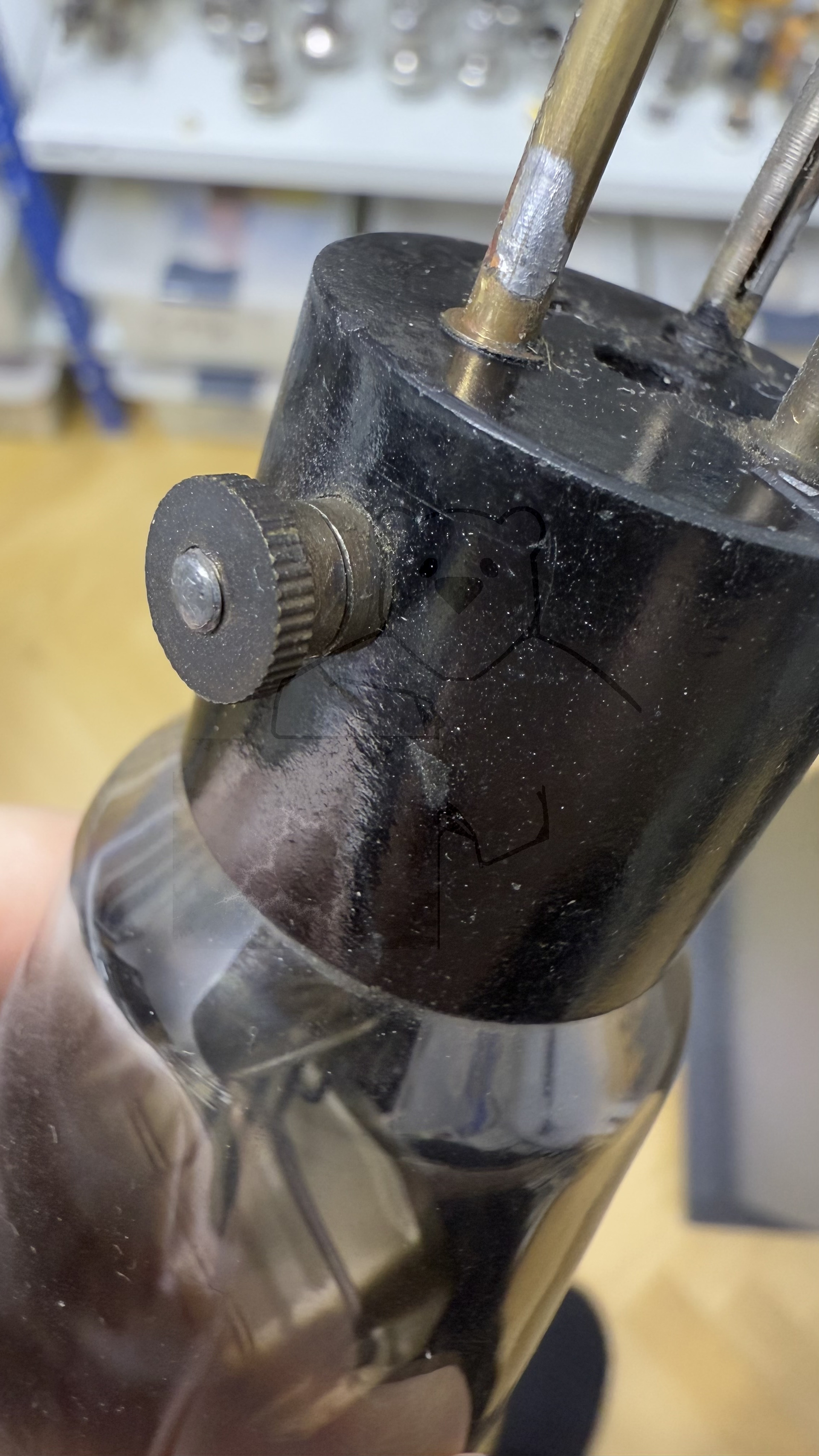

Heizung	Seitliche Schraubklemmen
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Datenblätter zur Röhre: REN601w
Datenblatt REN601 REN601w Telefunken.pdf (1416 kB)
