Daten und Bilder der Röhre: REN501

🔎 Beschreibung der Röhre: REN501

Name	REN501
Vergleichsname	130W
Heizspannung (Volt)	1
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt

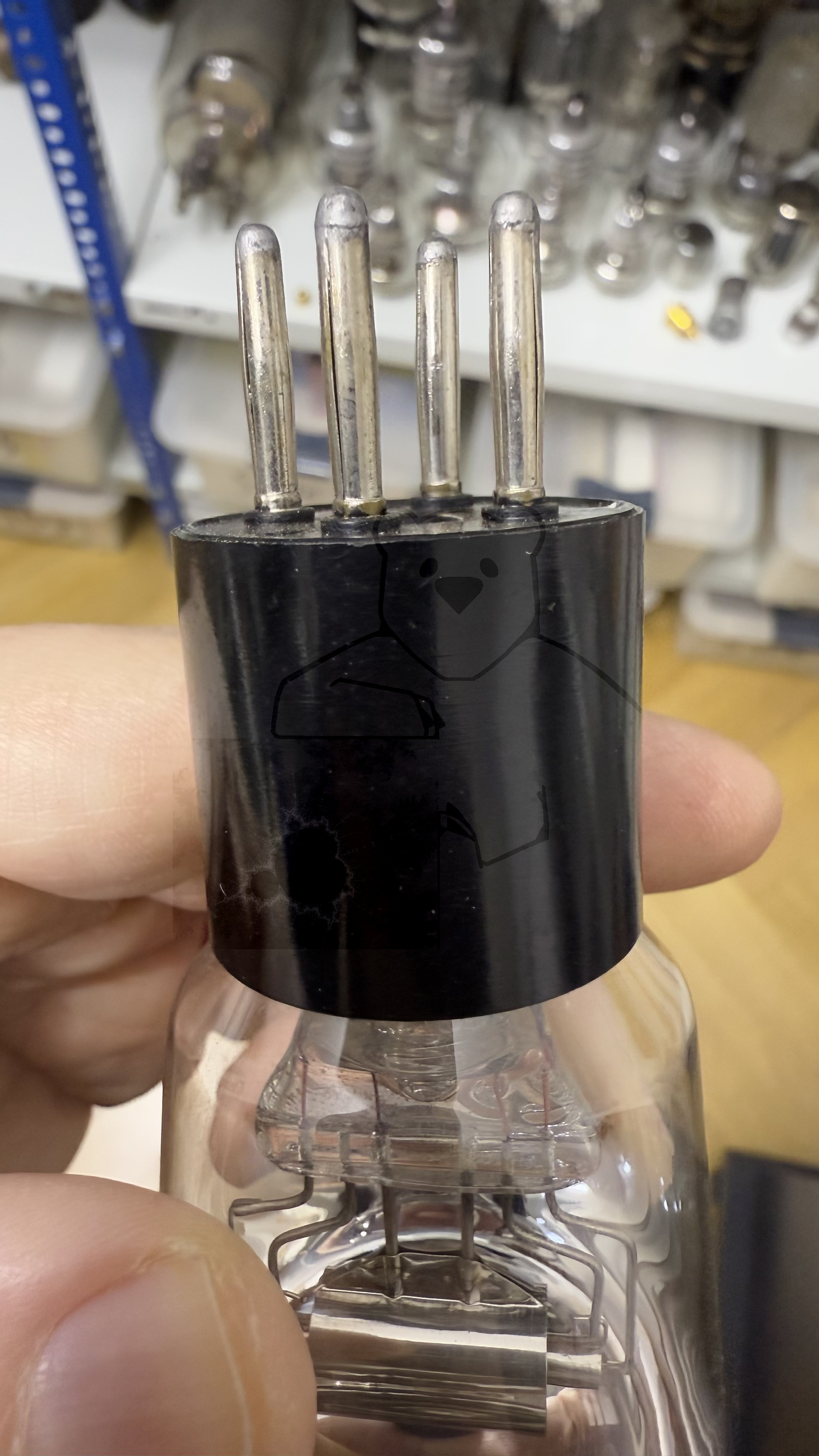

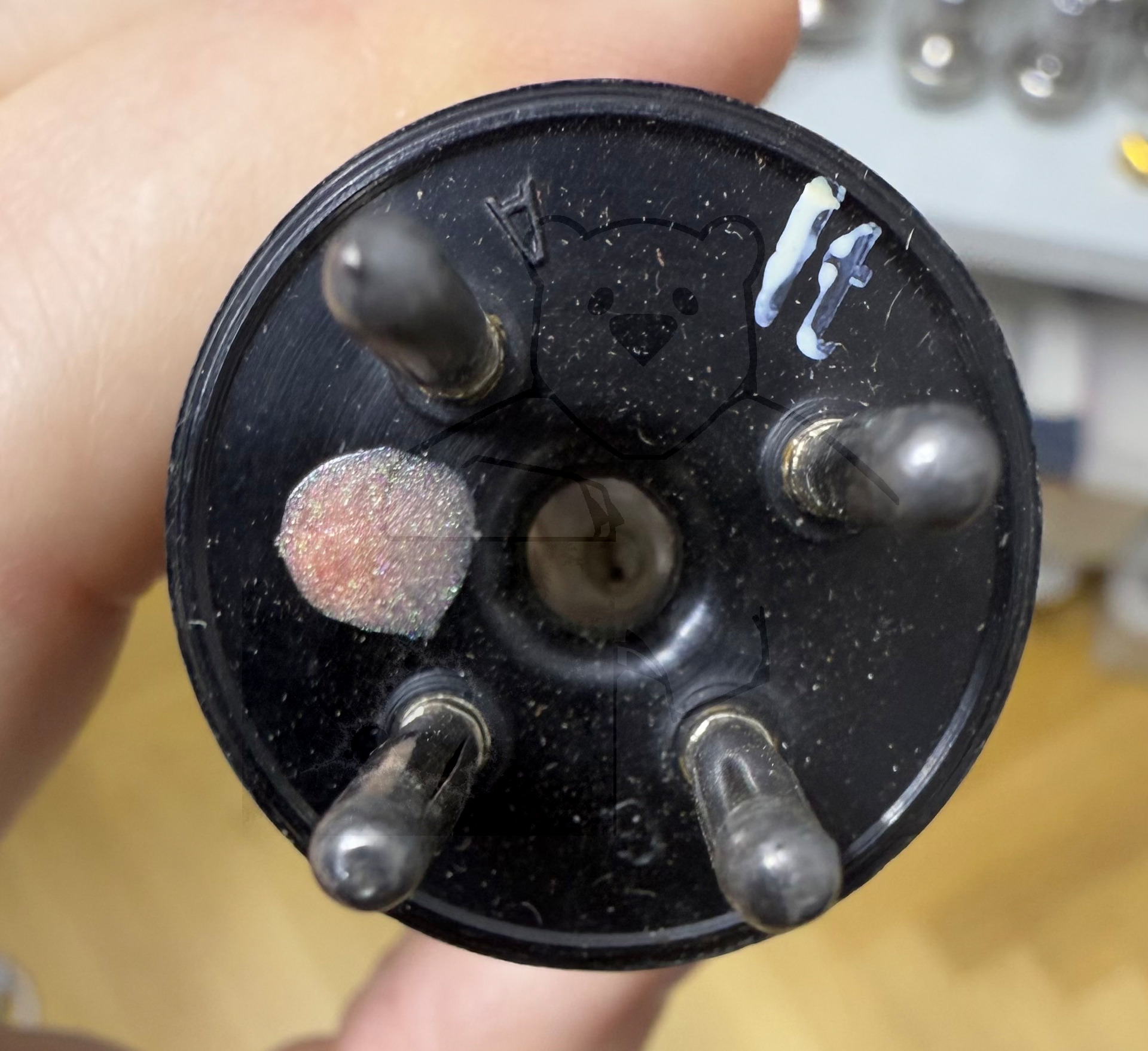

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:33:59

🔎 Beschreibung der Systeme für die Röhre: REN501

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der REN501

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN501
Datenblatt REN501 REN501W Telefunken.pdf (1297 kB)
Datenblatt REN501 Telefunken.pdf (1501 kB)
