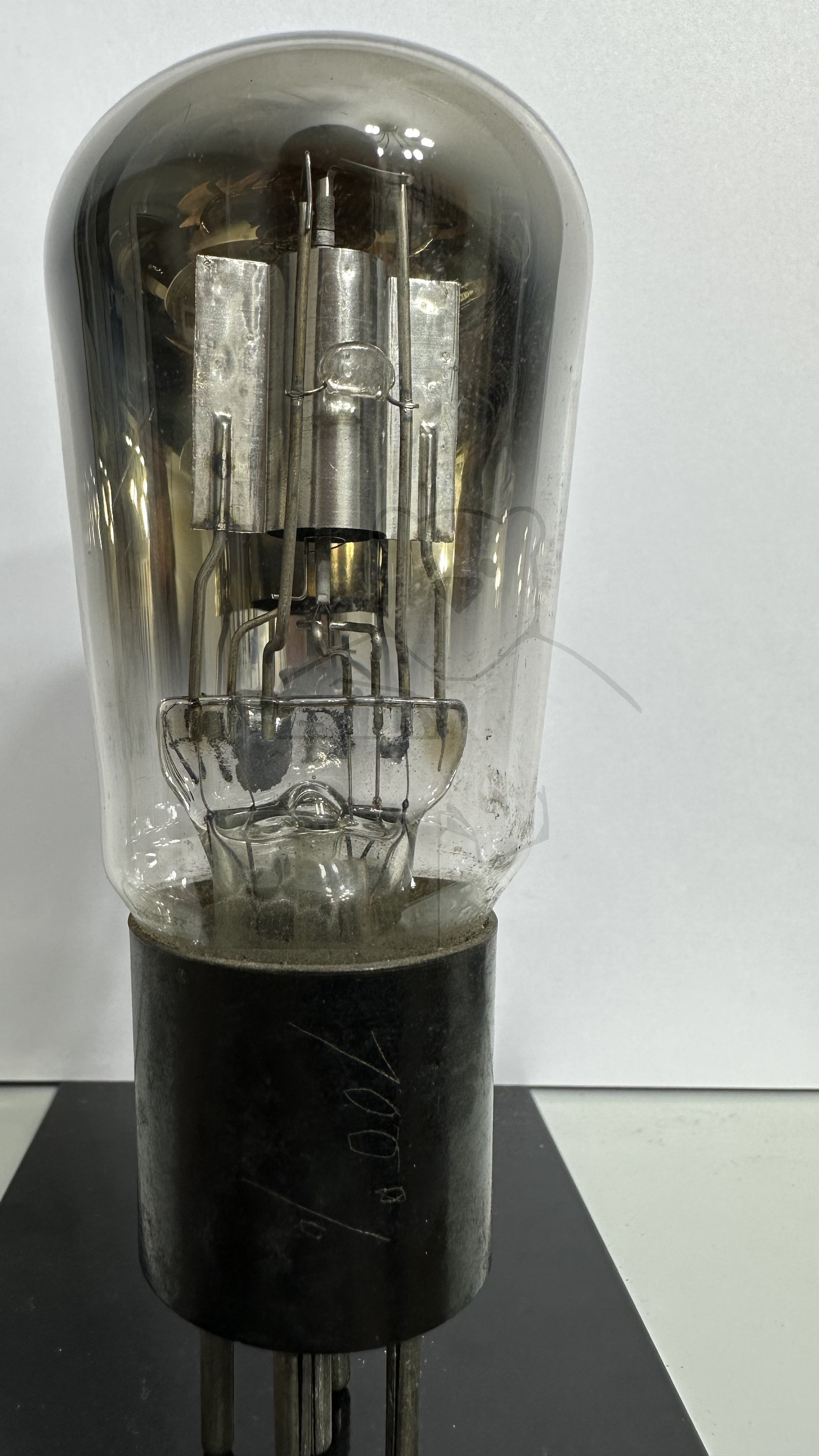

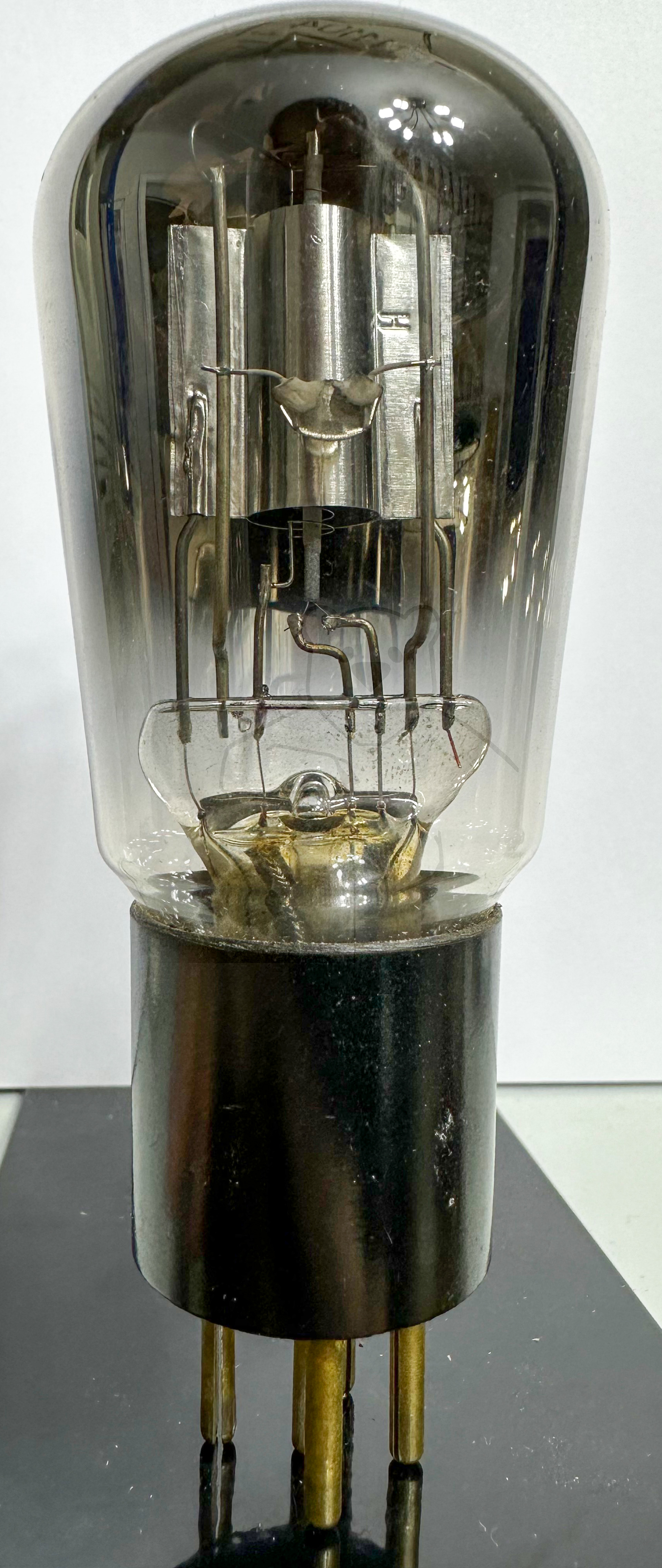

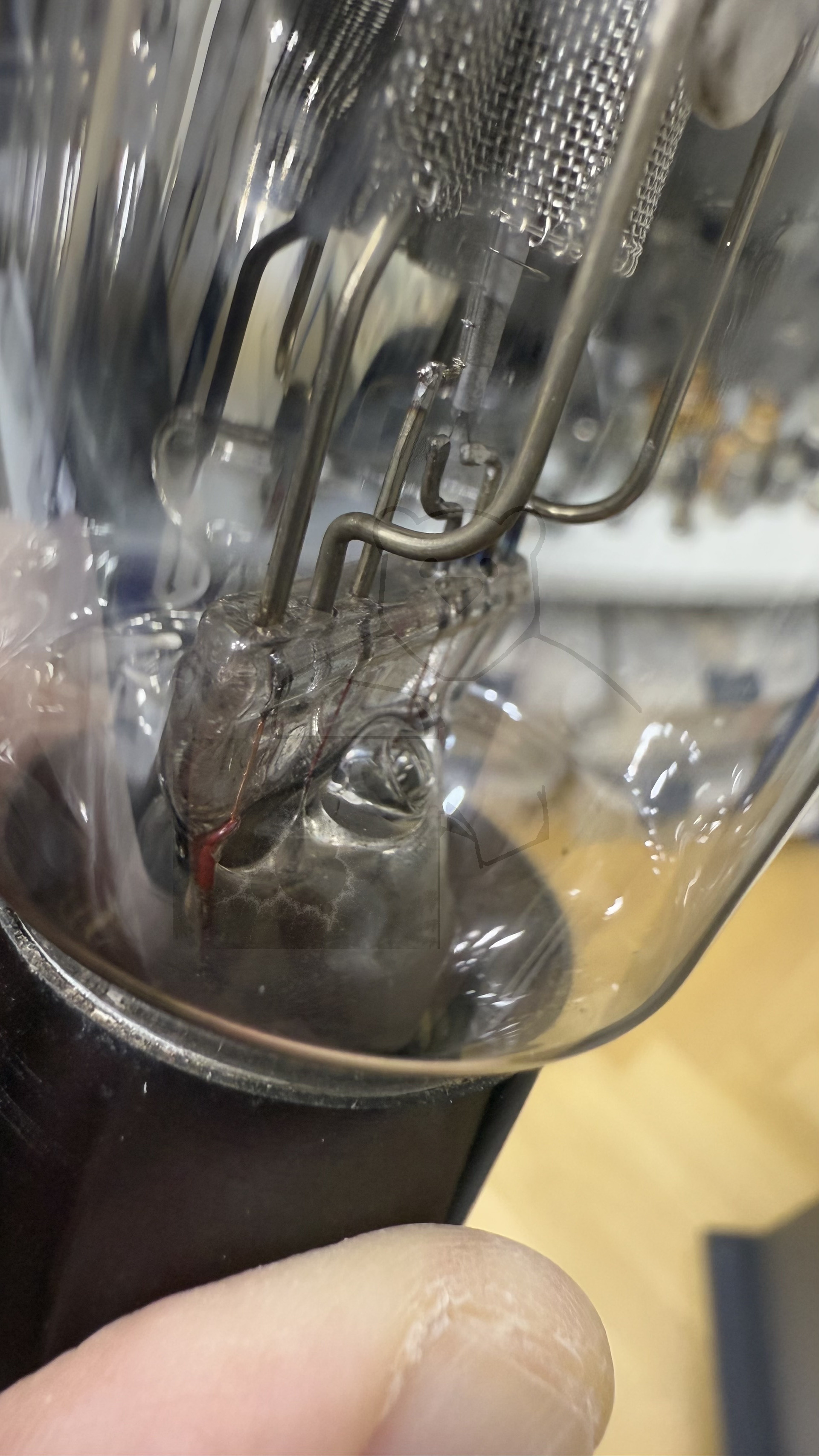

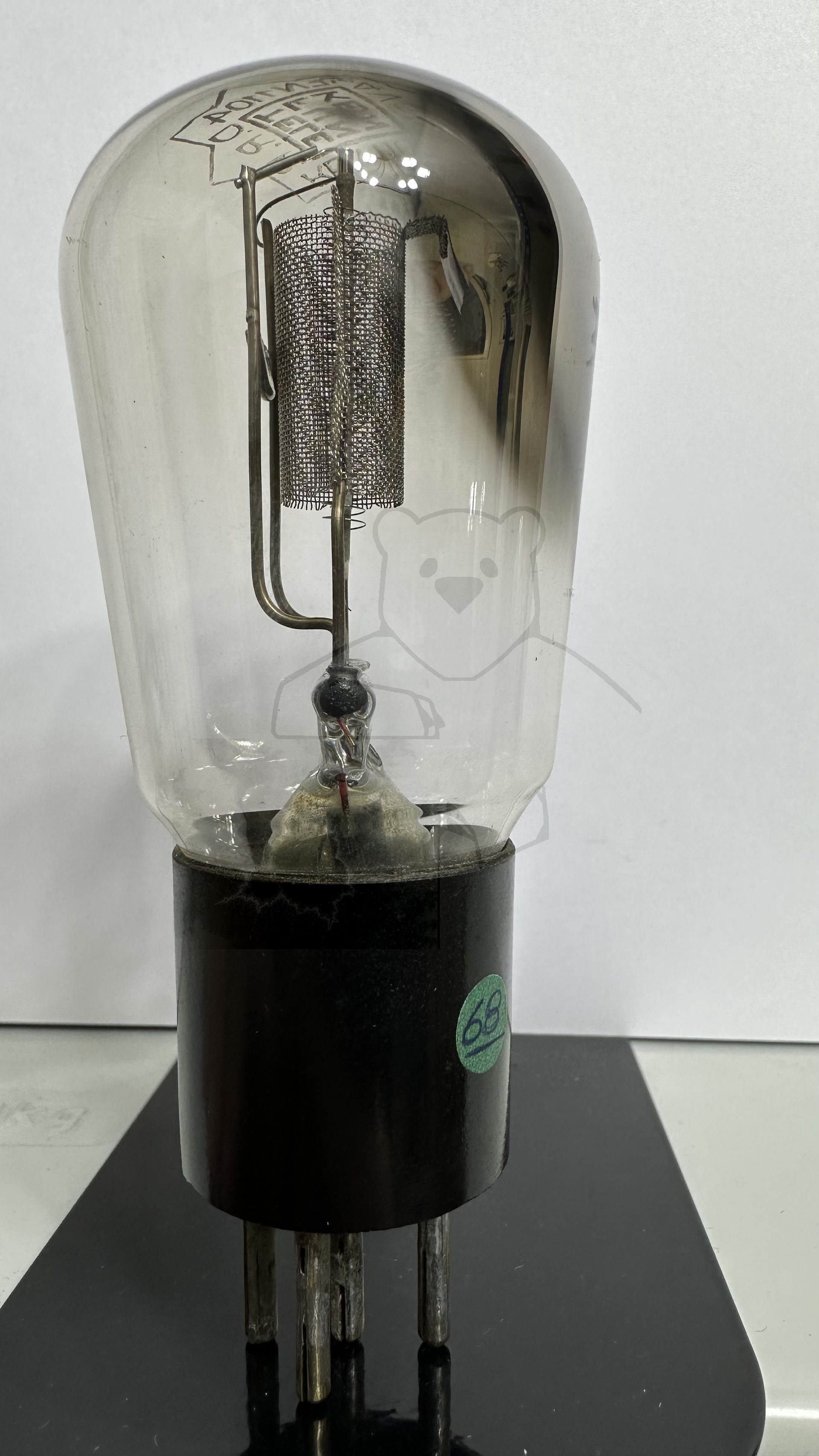

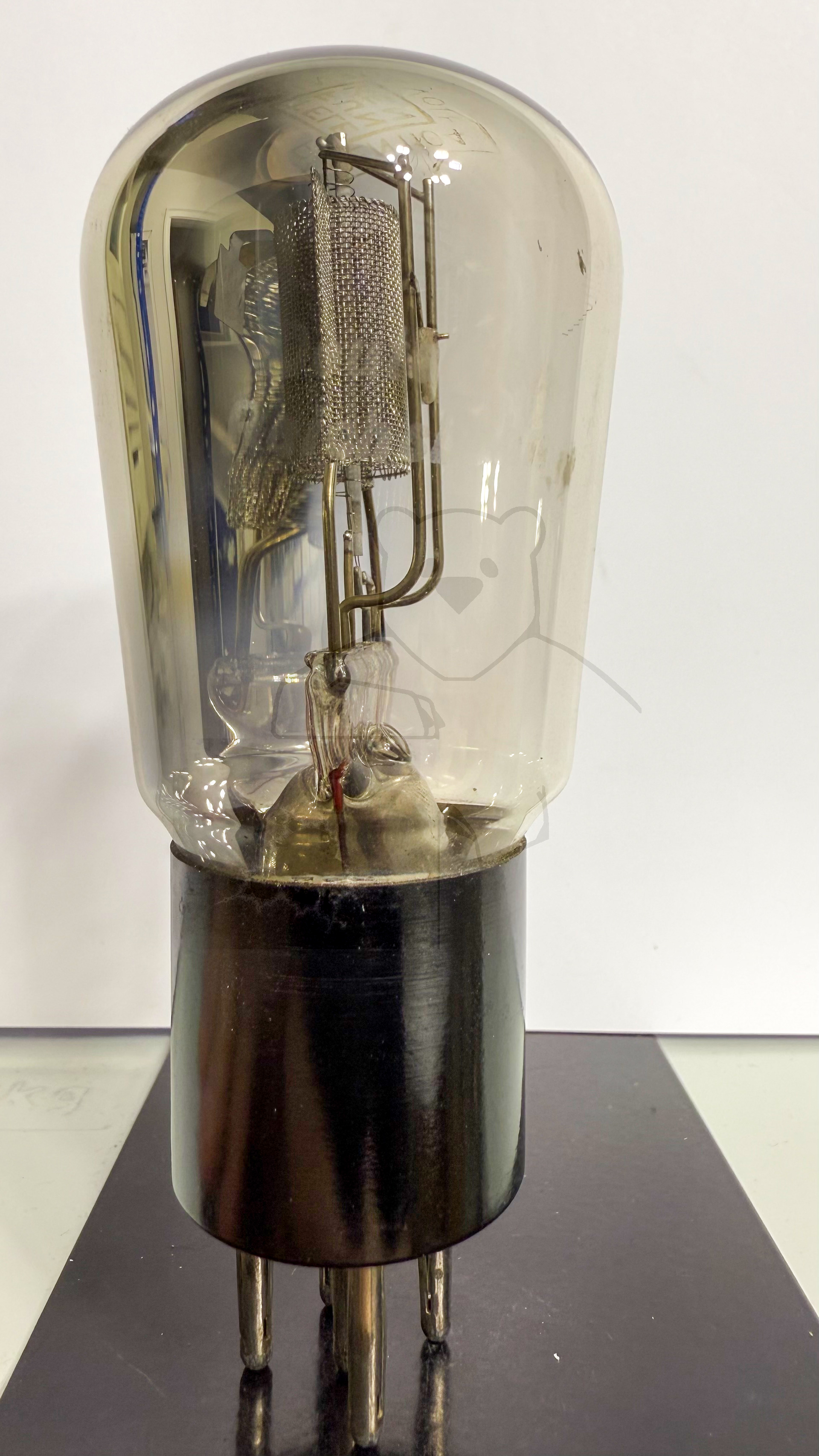

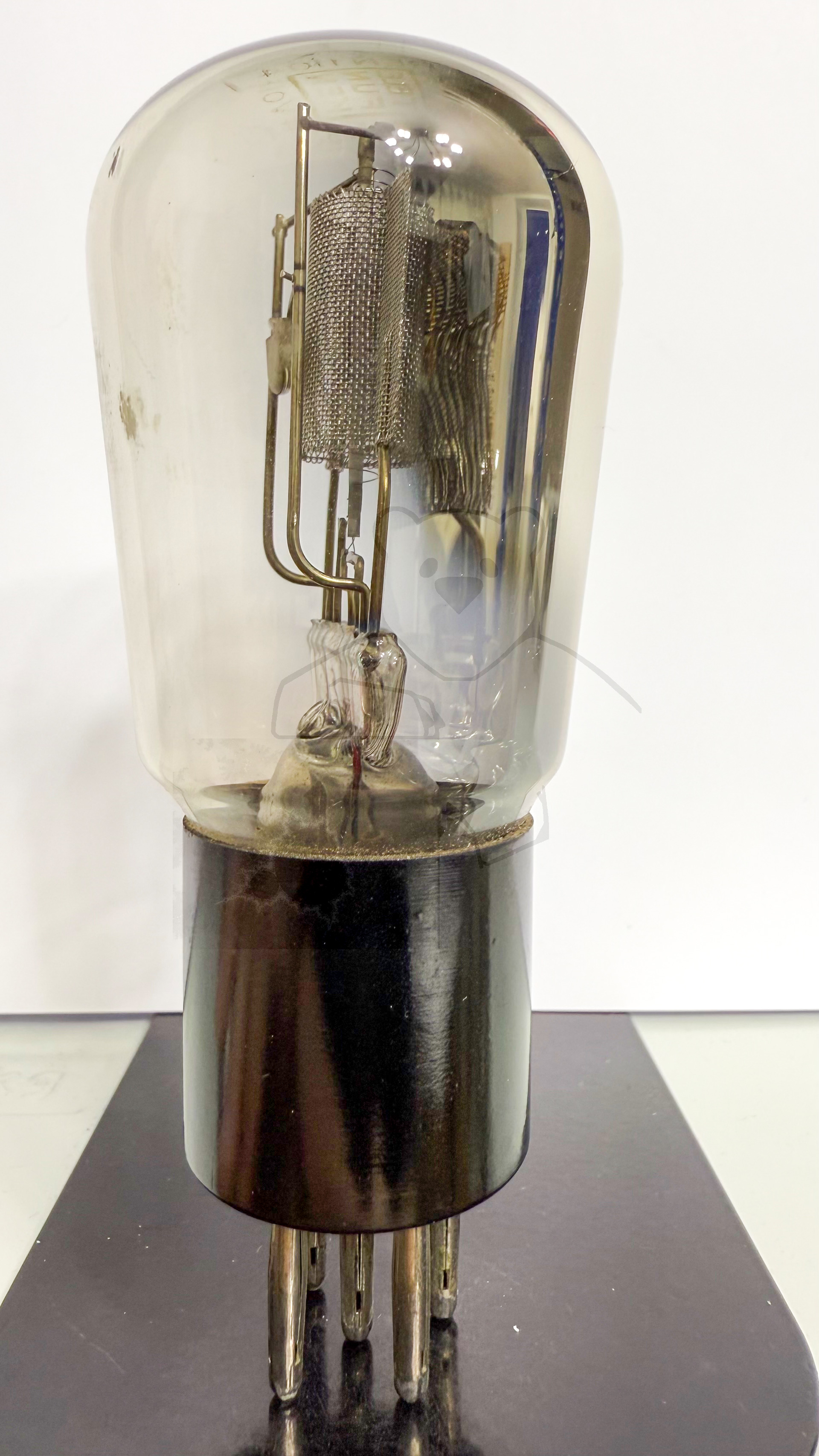

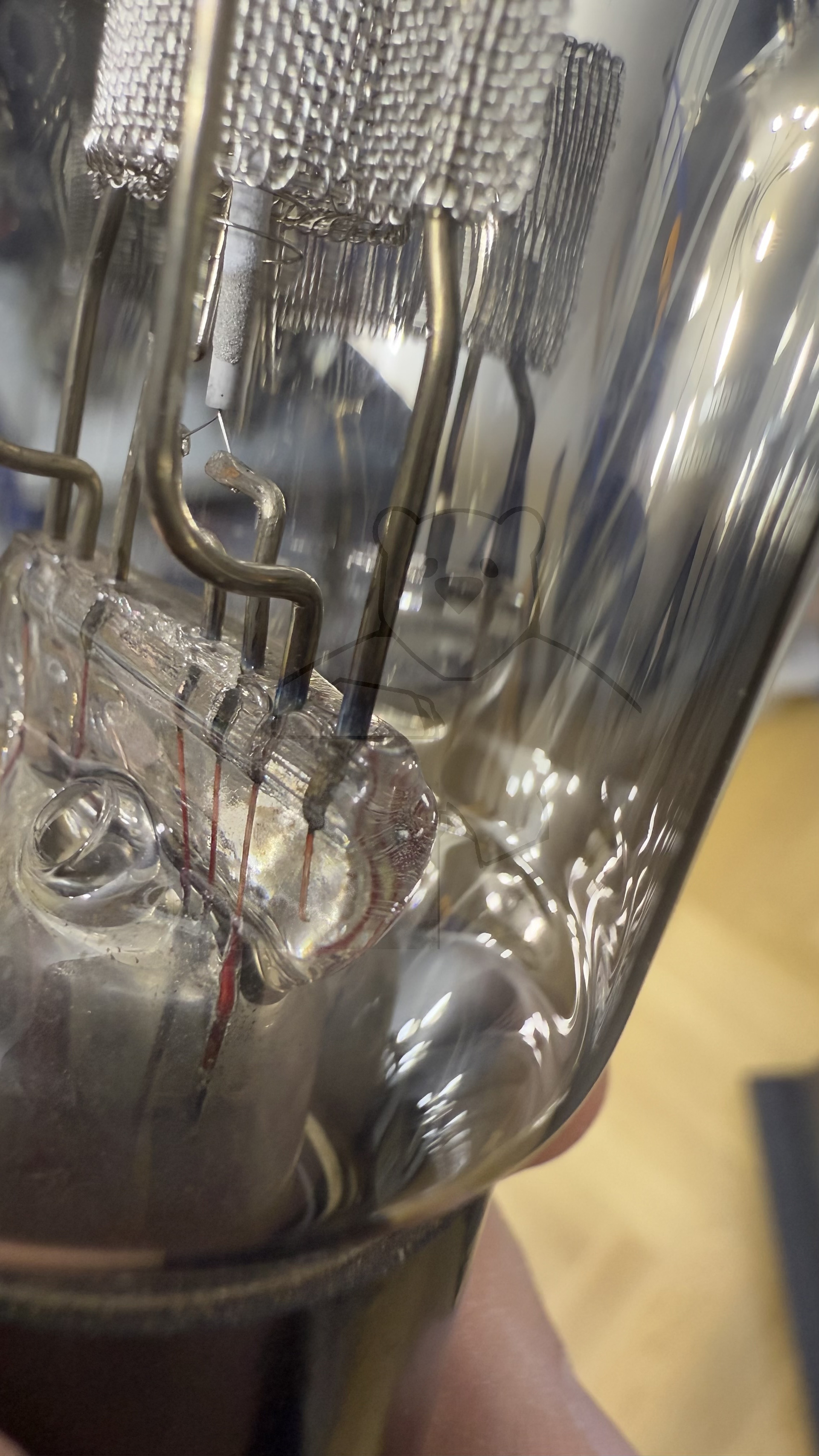

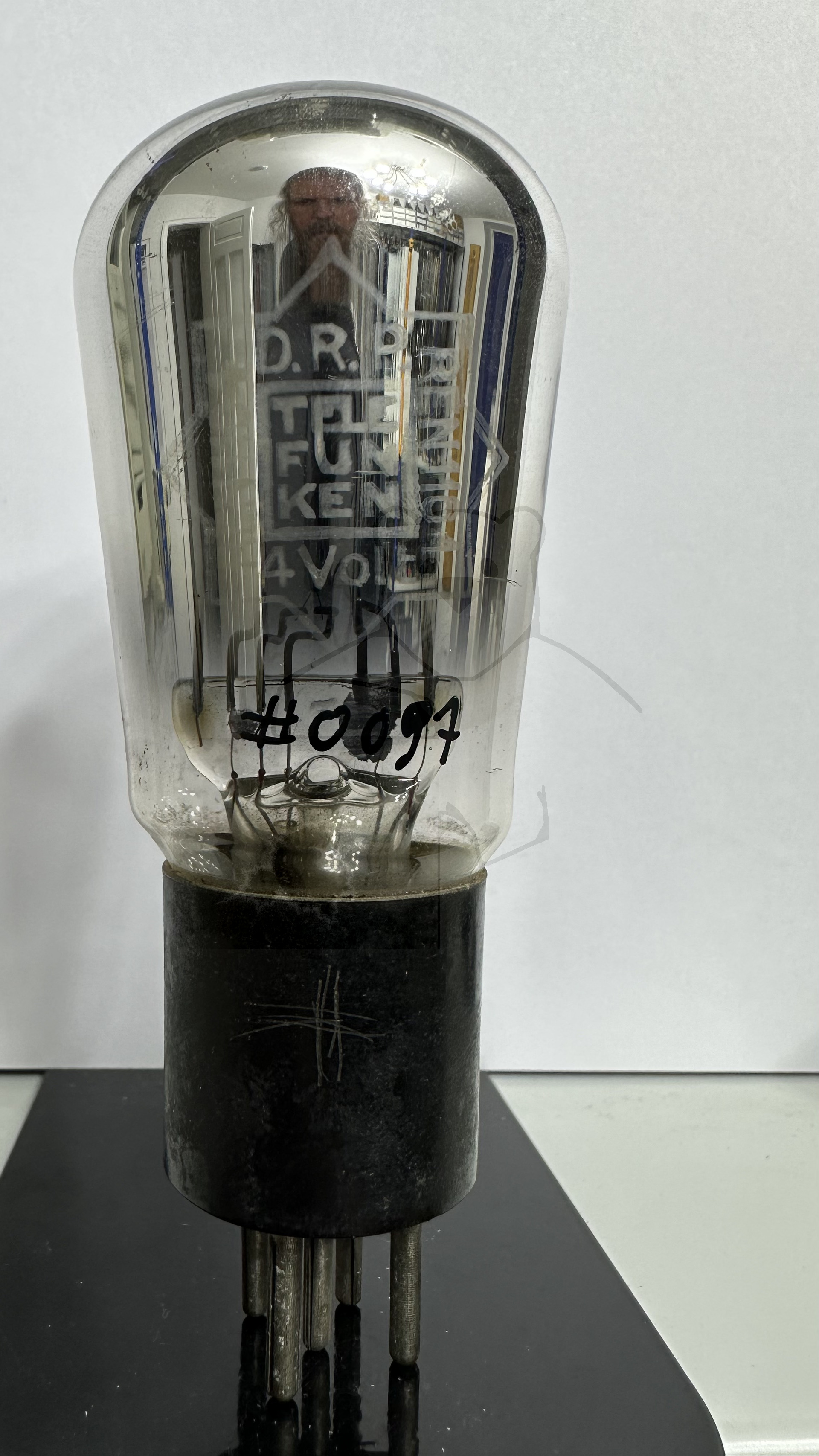

Daten und Bilder der Röhre: REN1104

🔎 Beschreibung der Röhre: REN1104

Name	REN1104
Vergleichsname	AP495 E409 E409N L4100
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt

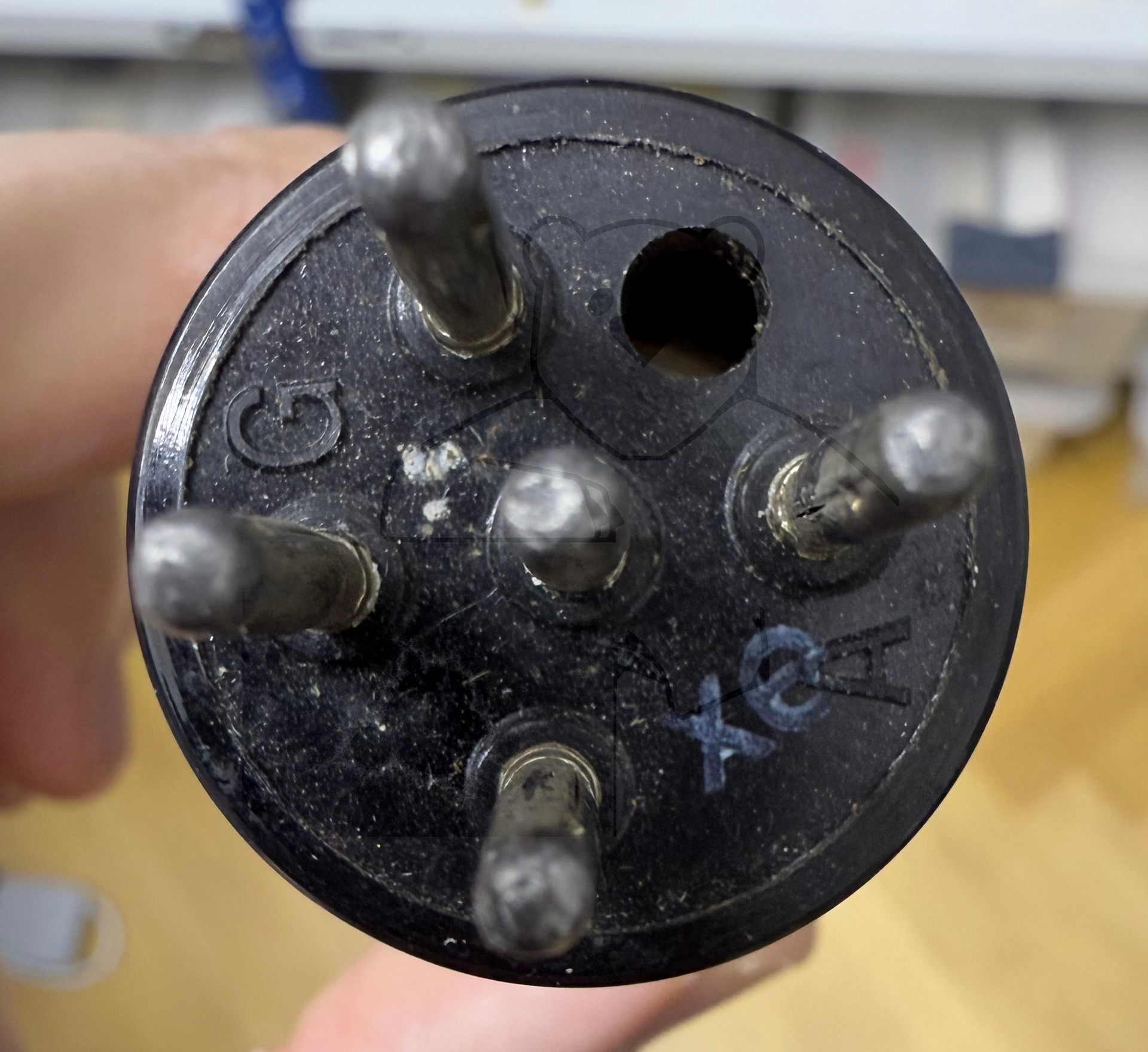

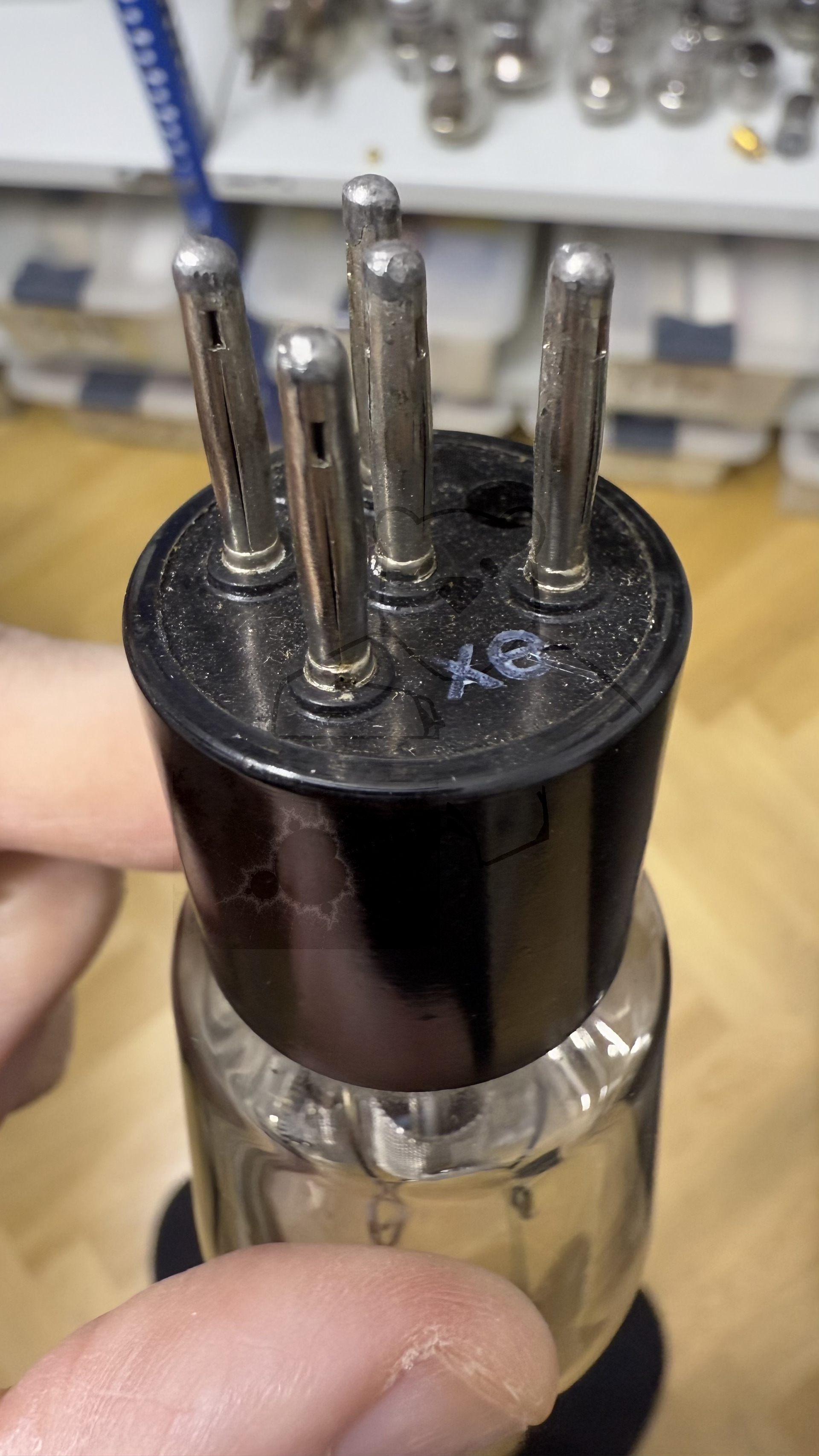

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	23.05.2025 11:40:15

🔎 Beschreibung der Systeme für die Röhre: REN1104

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

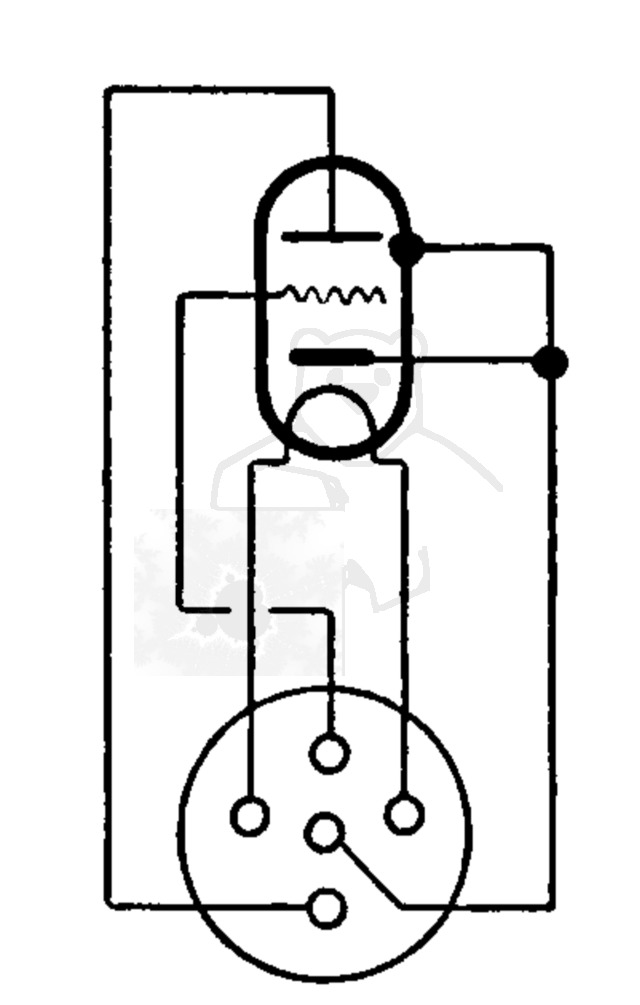

🔎 Sockelschaltung der REN1104

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN1104
Datenblatt REN1104 Telefunken [www.tubedata.info].pdf (82 kB)
Pruefkarte REN804 REN1104 A4100 AG4100 E415 - Funke W19 Roehrenpruefer.pdf (146 kB)
