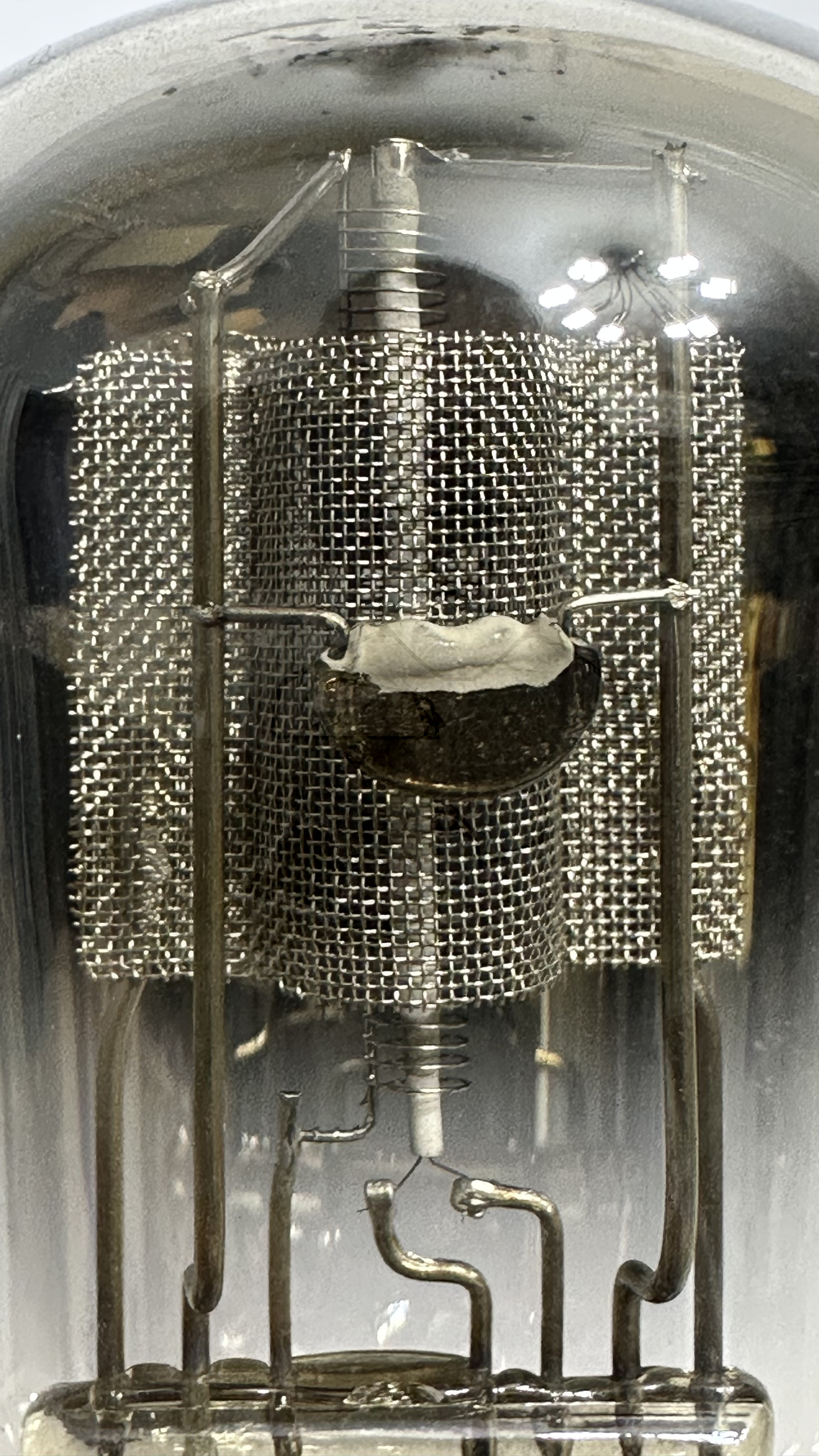

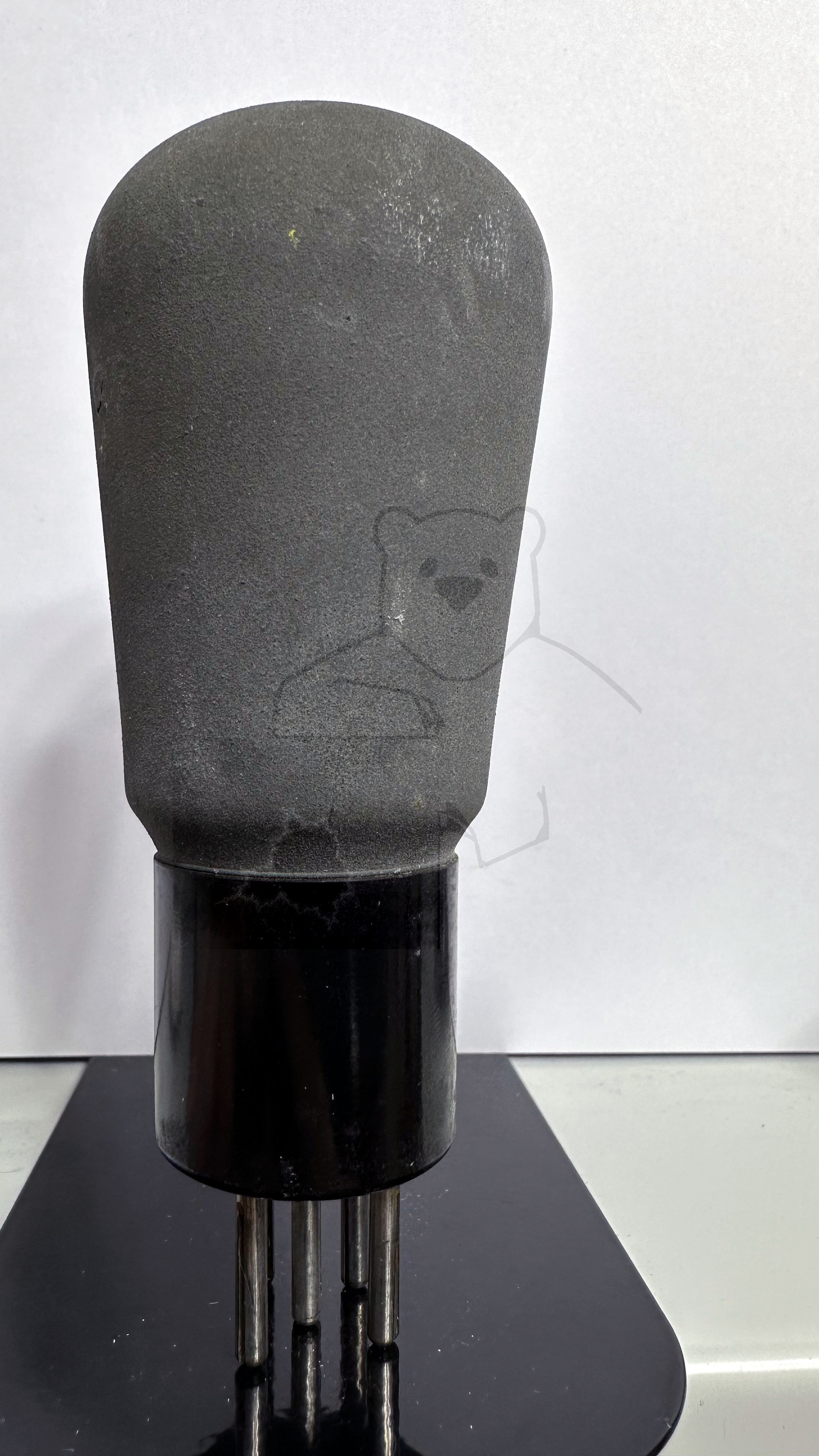

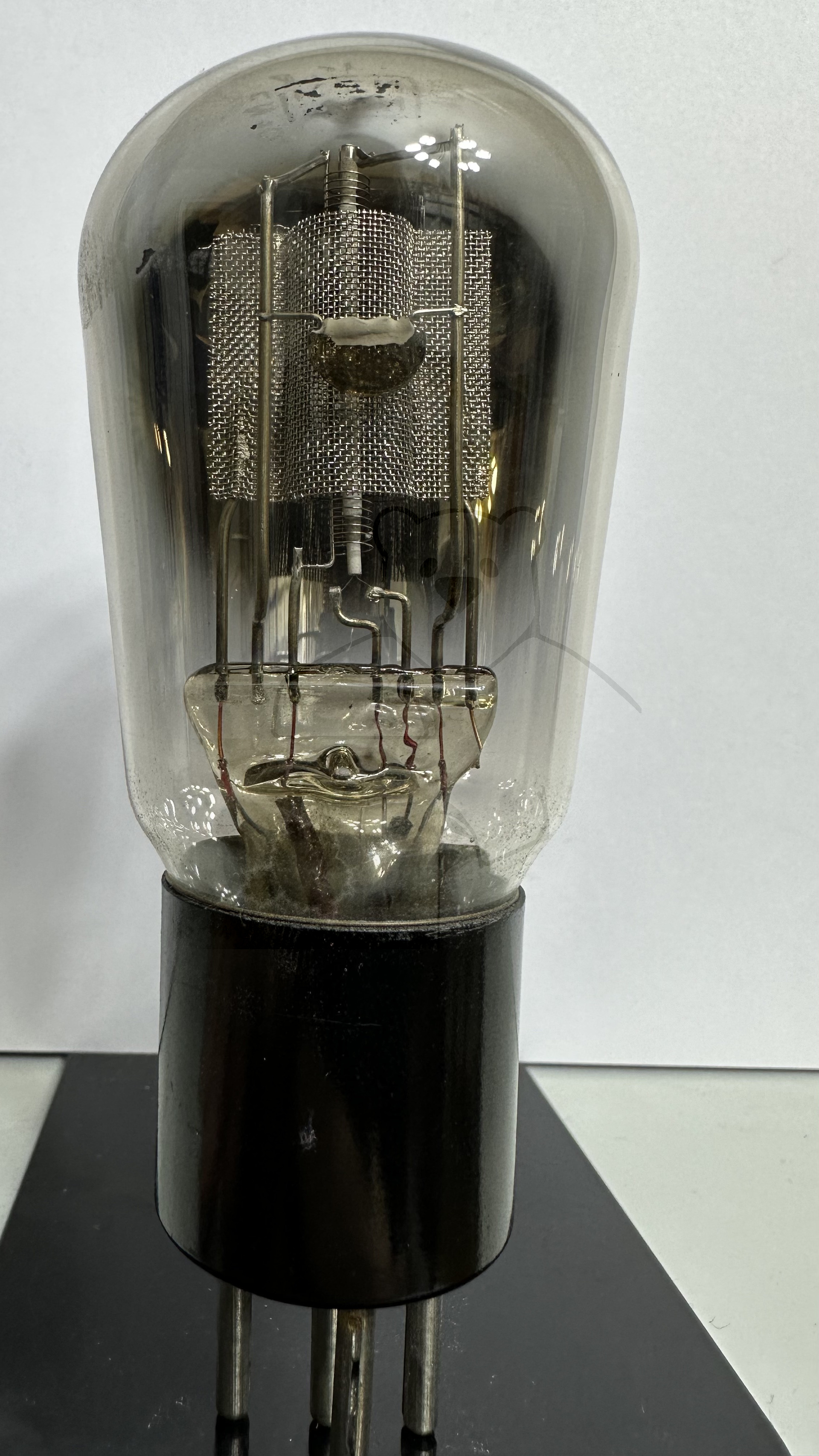

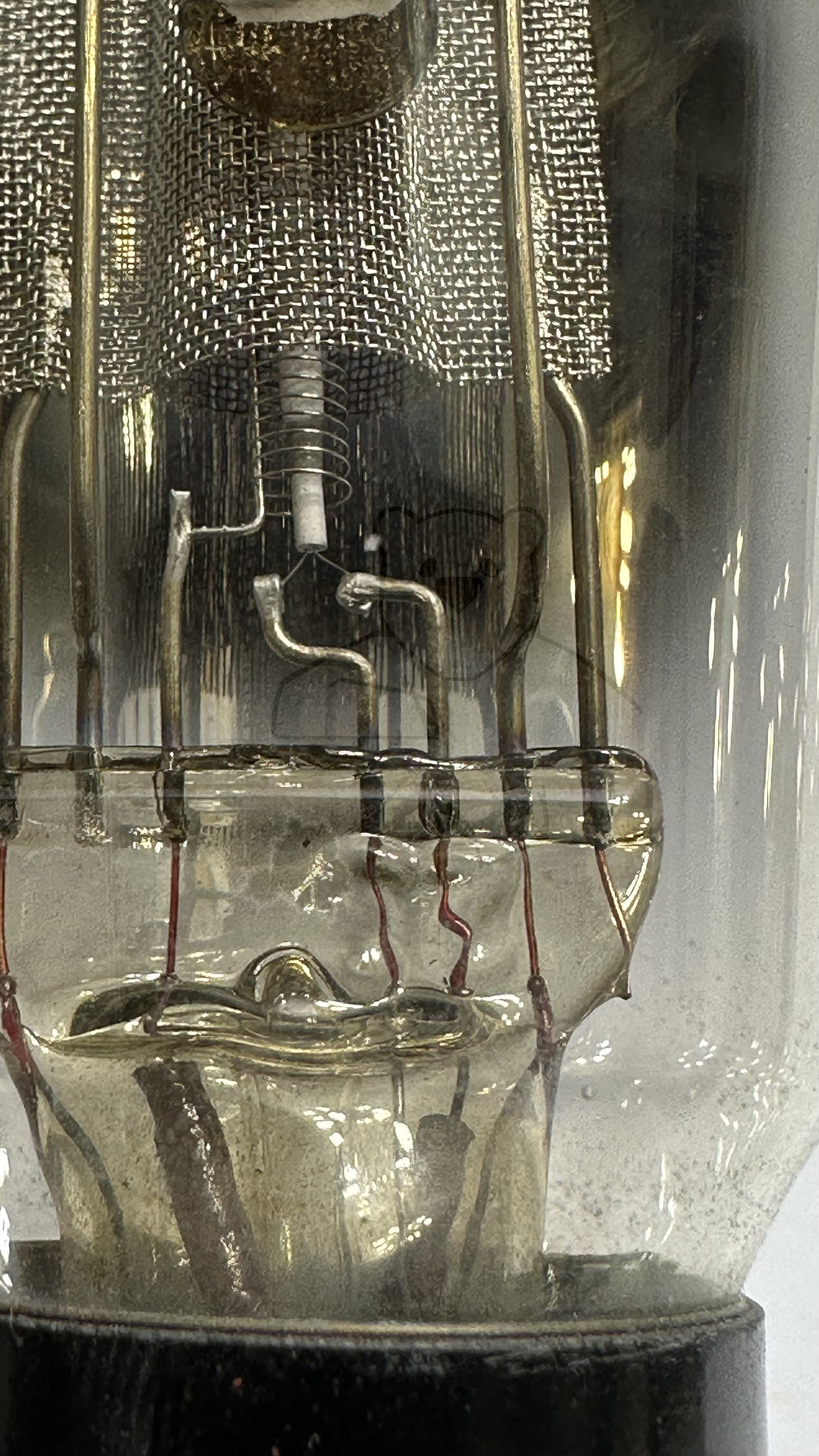

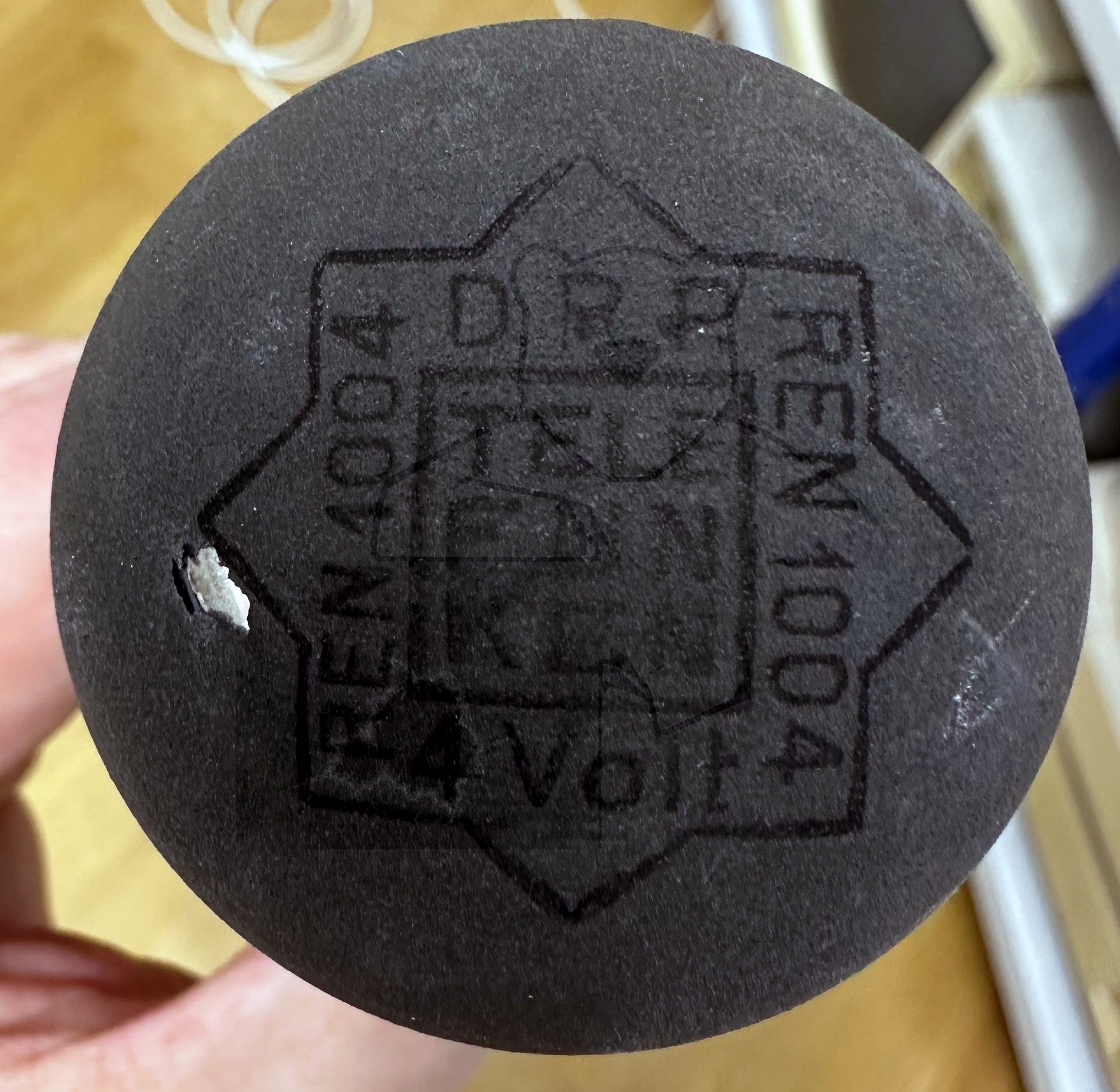

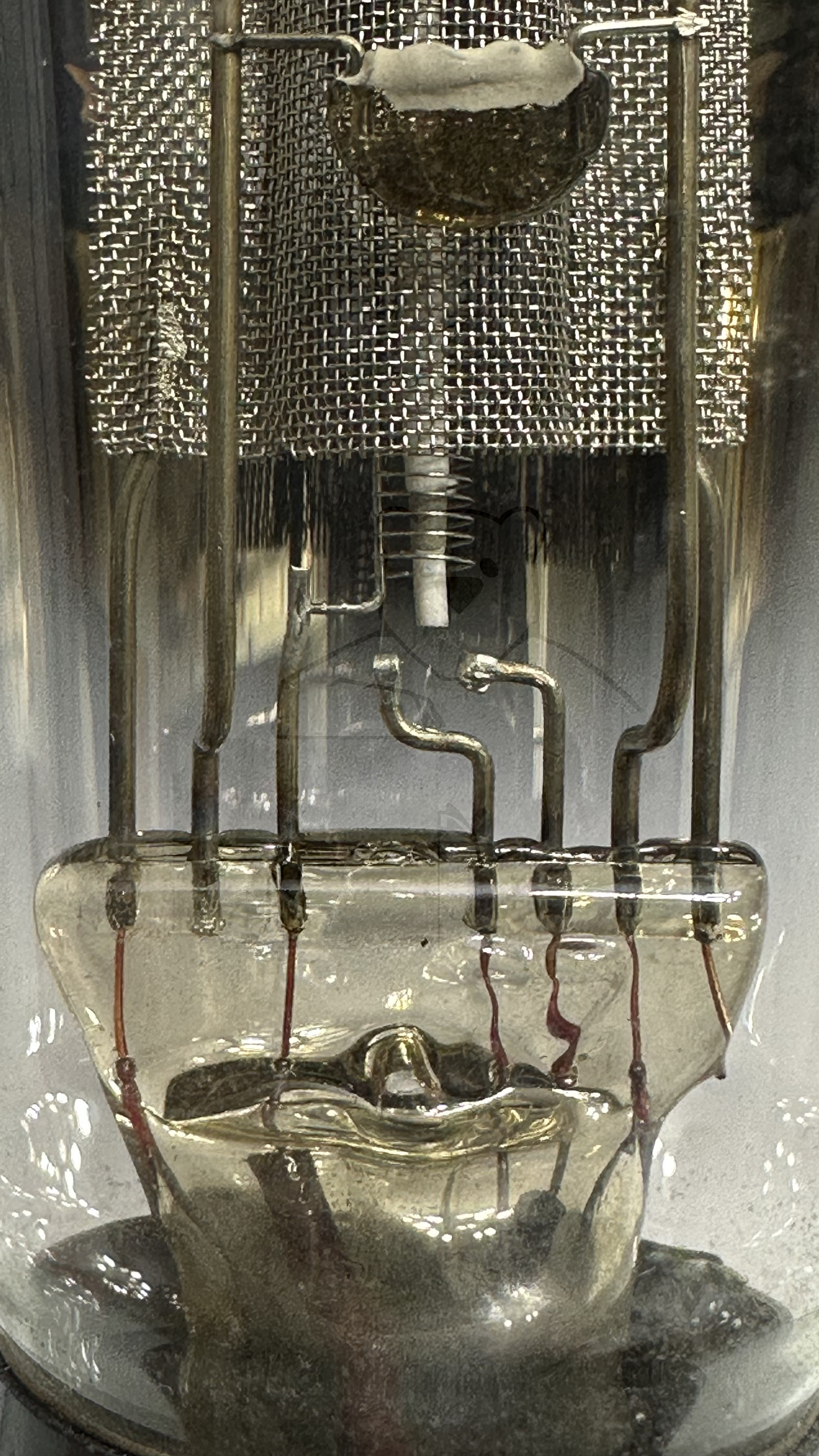

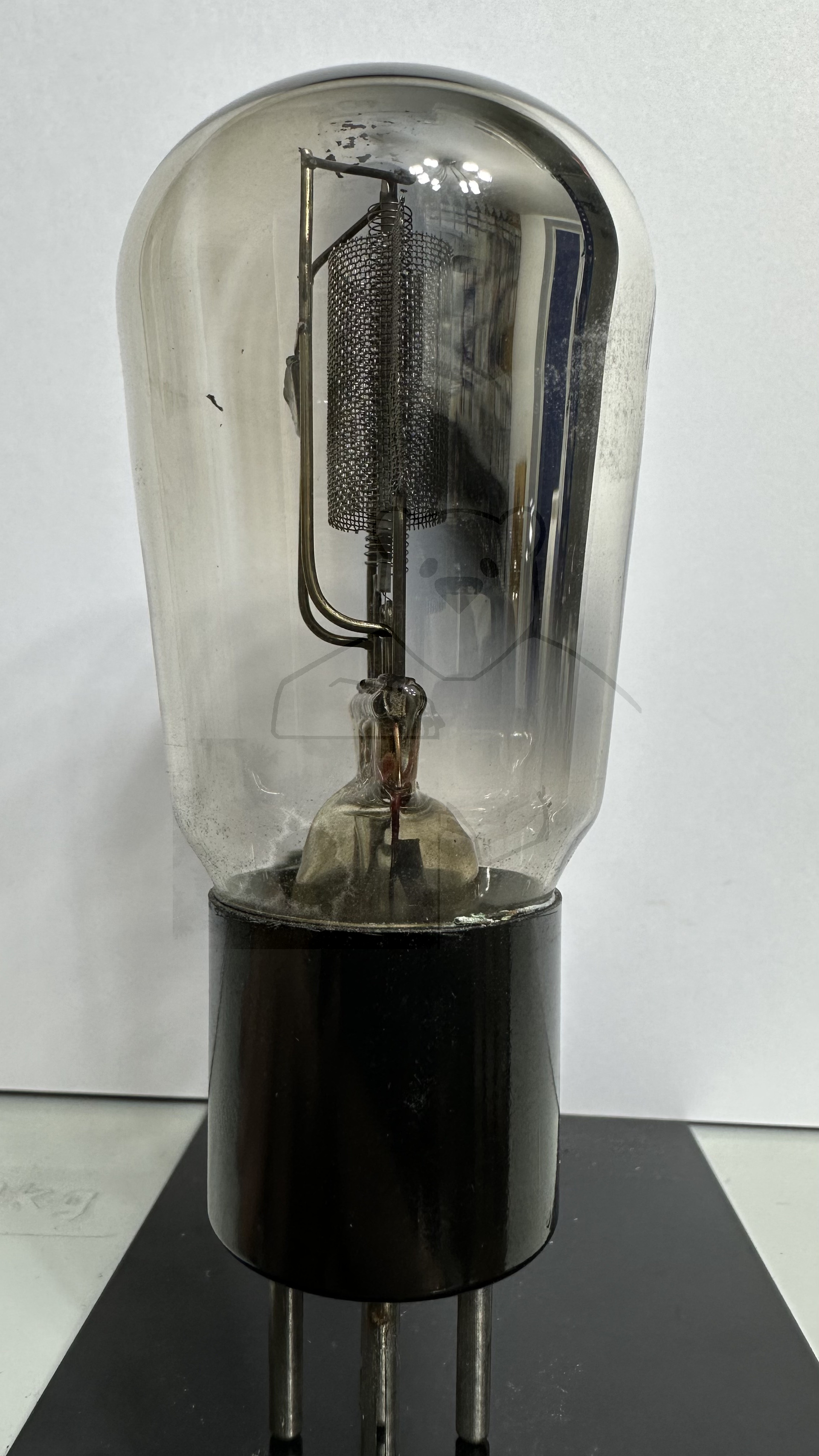

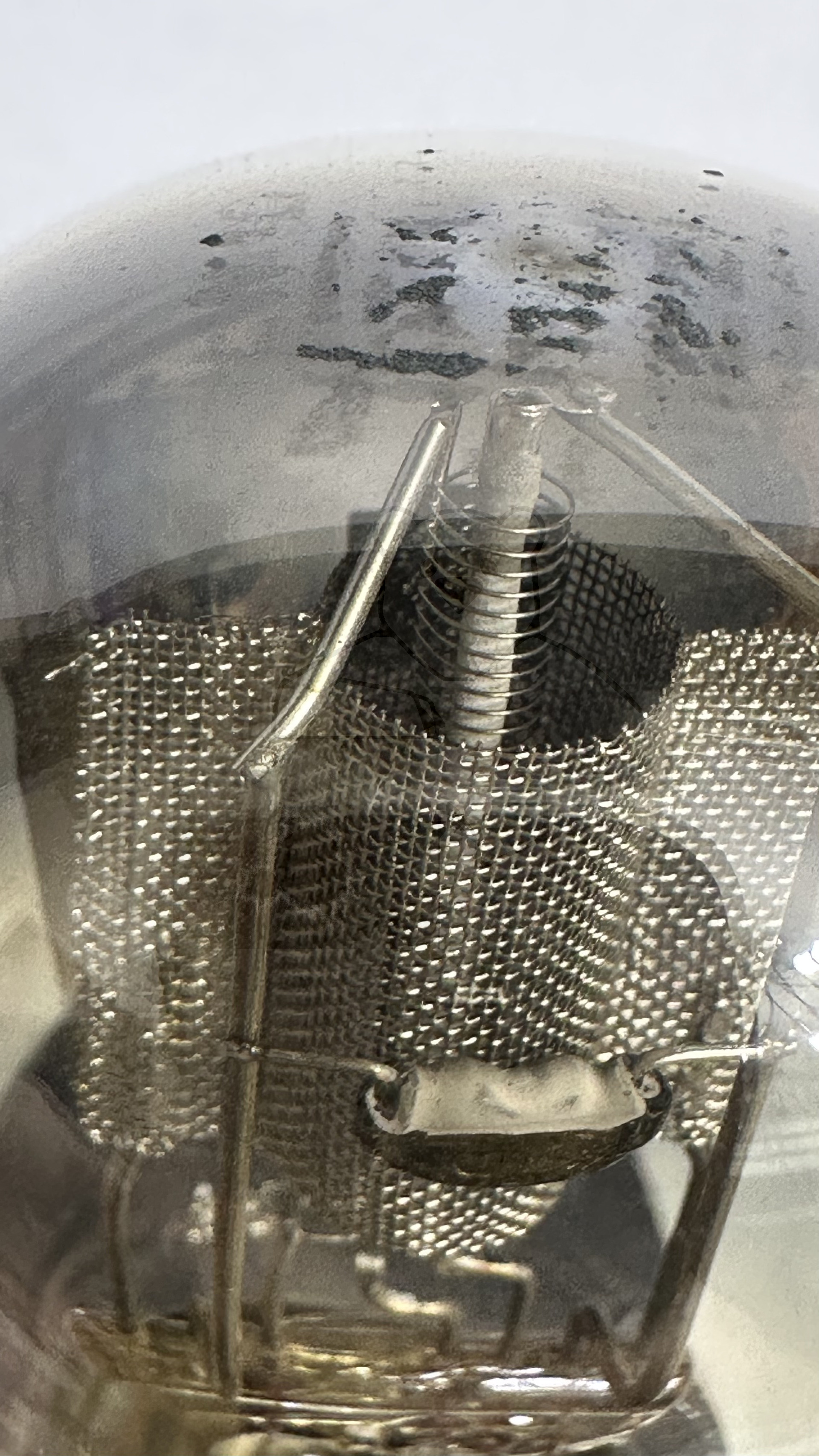

Daten und Bilder der Röhre: REN1004

🔎 Beschreibung der Röhre: REN1004

Name	REN1004
Vergleichsname	AR4100 E438 W4080
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	23.05.2025 11:40:02

🔎 Beschreibung der Systeme für die Röhre: REN1004

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der REN1004

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN1004
Anwendung REN1004 Telefunken.pdf (933 kB)
Datenblatt REN1004 REN1004w Telefunken.pdf (721 kB)
Datenblatt REN1004 Telefunken [www.tubedata.info].pdf (100 kB)
Kurzdatenblatt REN1004 Telefunken [www.tubedata.info].pdf (3492 kB)
Pruefkarte REN914 REN1004 W4110 W4080 W4100 AR4120 AR4101 AR4100 AR495 E499 E438N E430 - Funke W19 Roehrenpruefer.pdf (151 kB)
