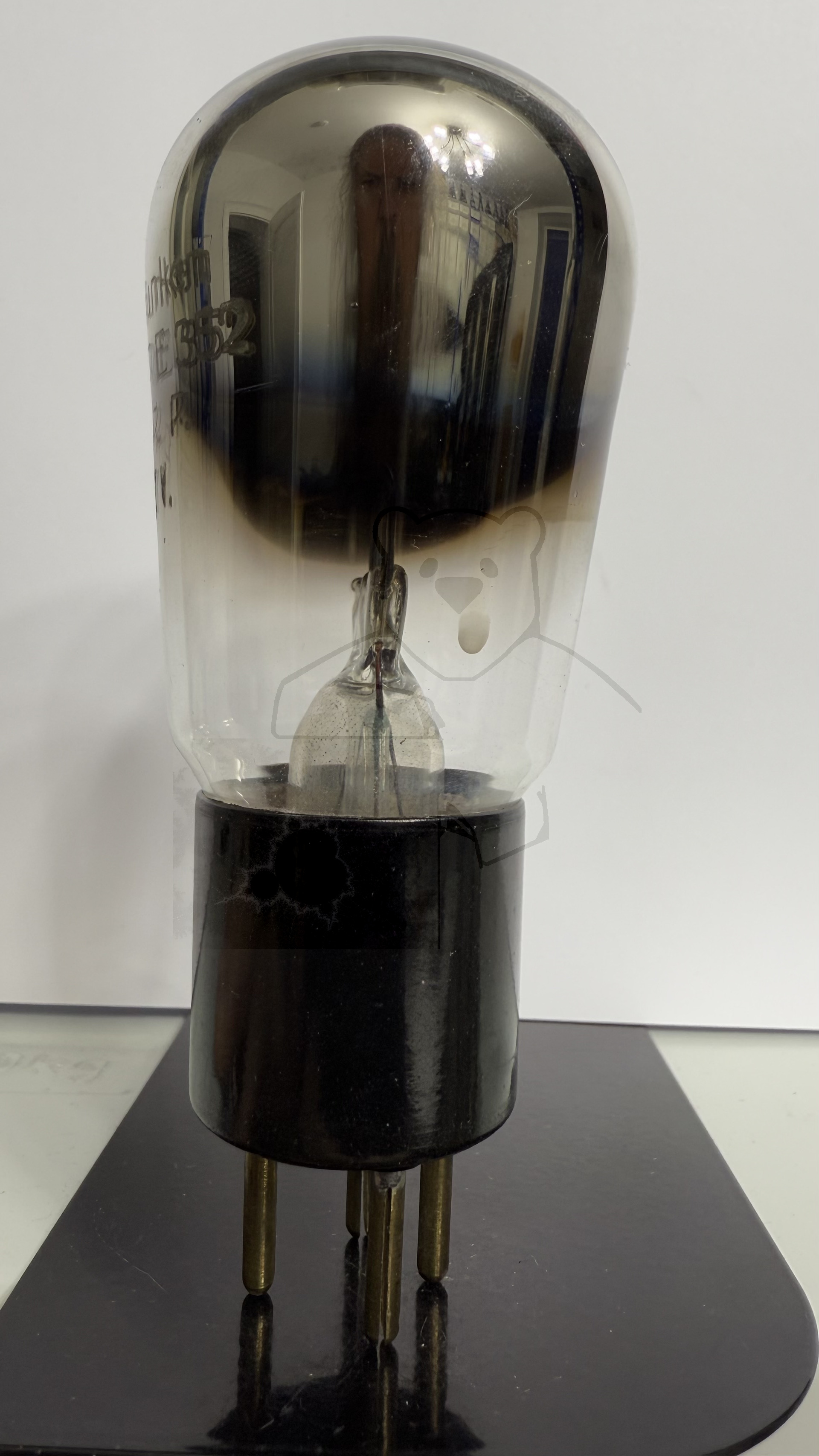

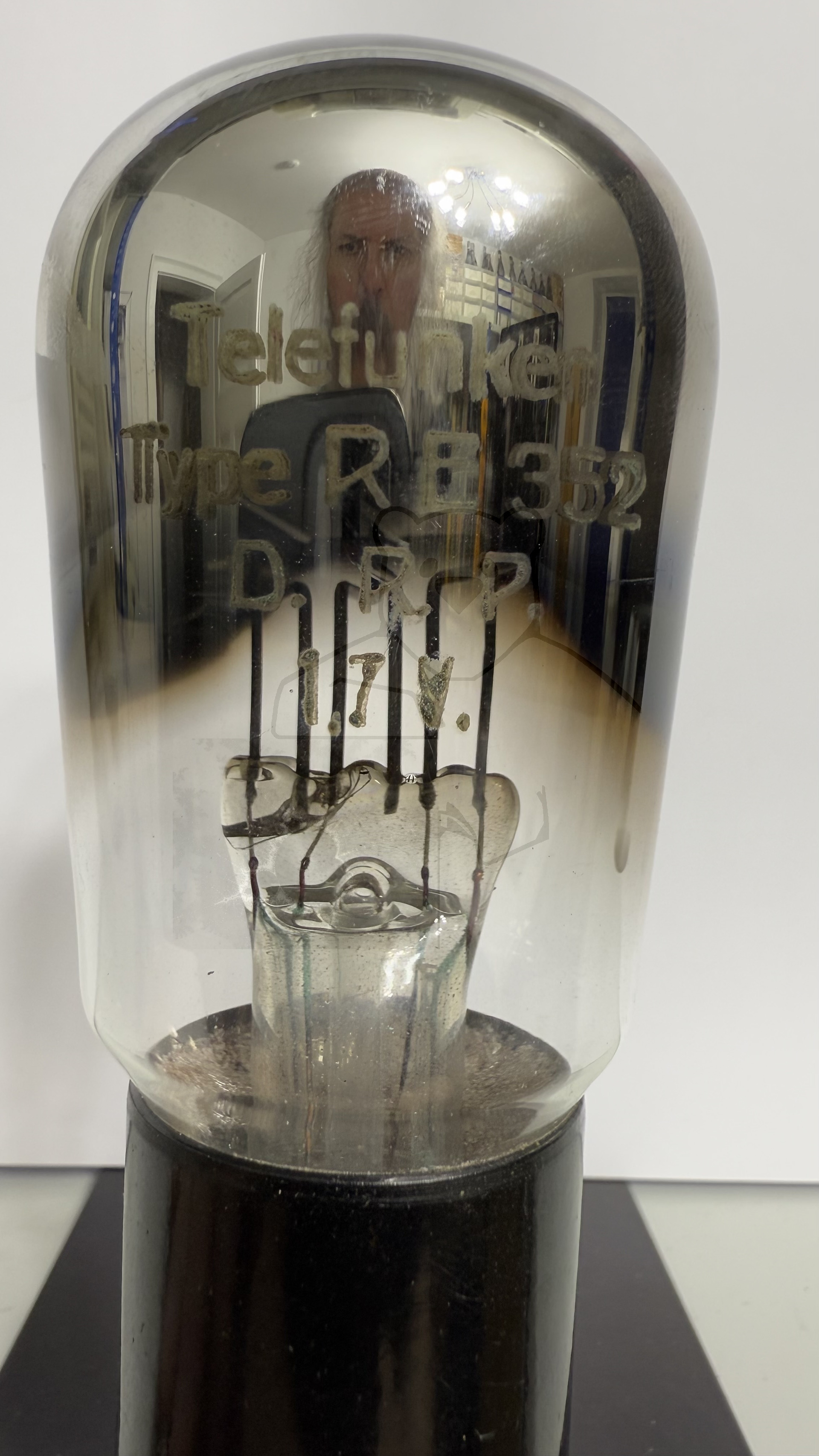

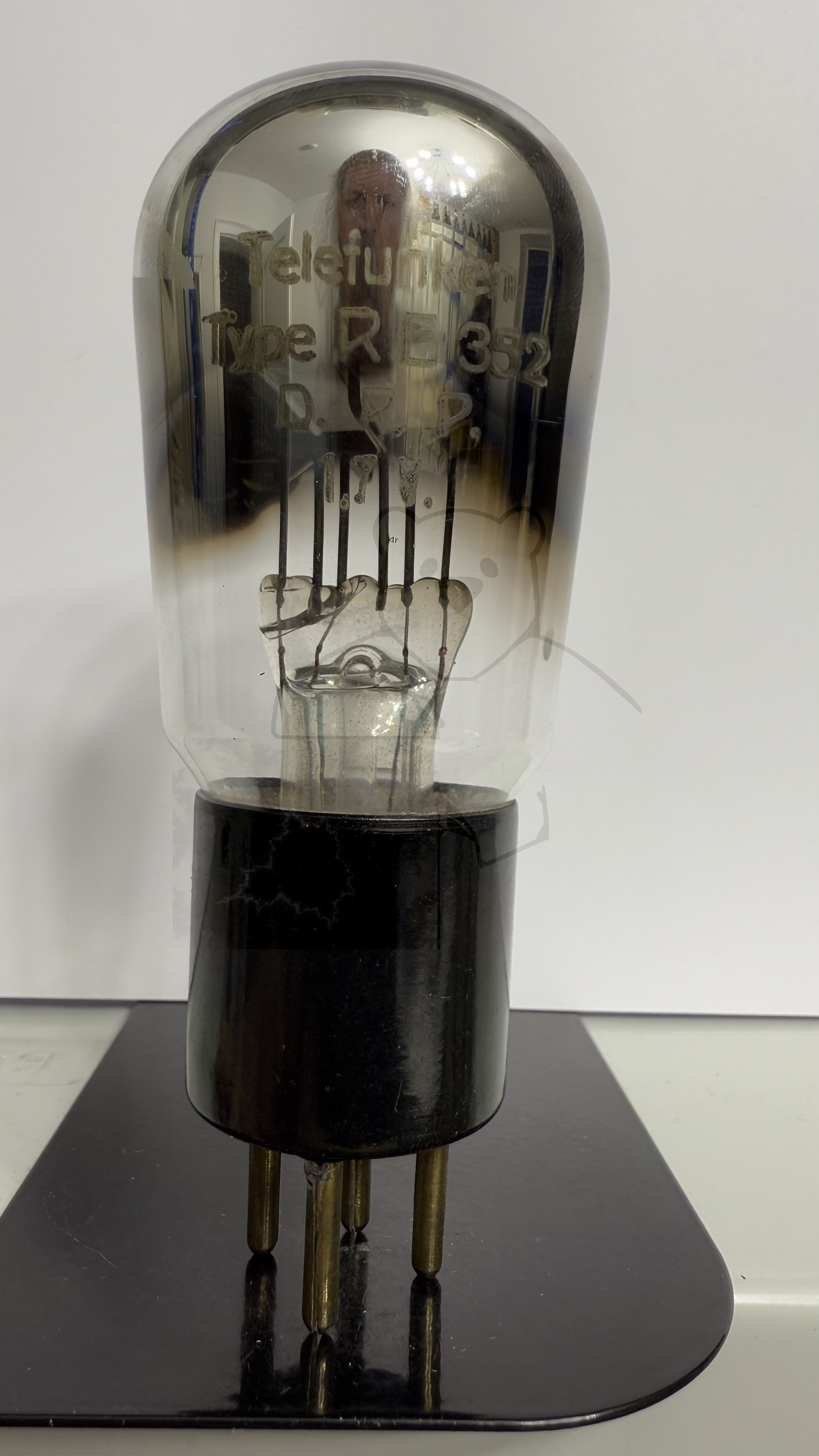

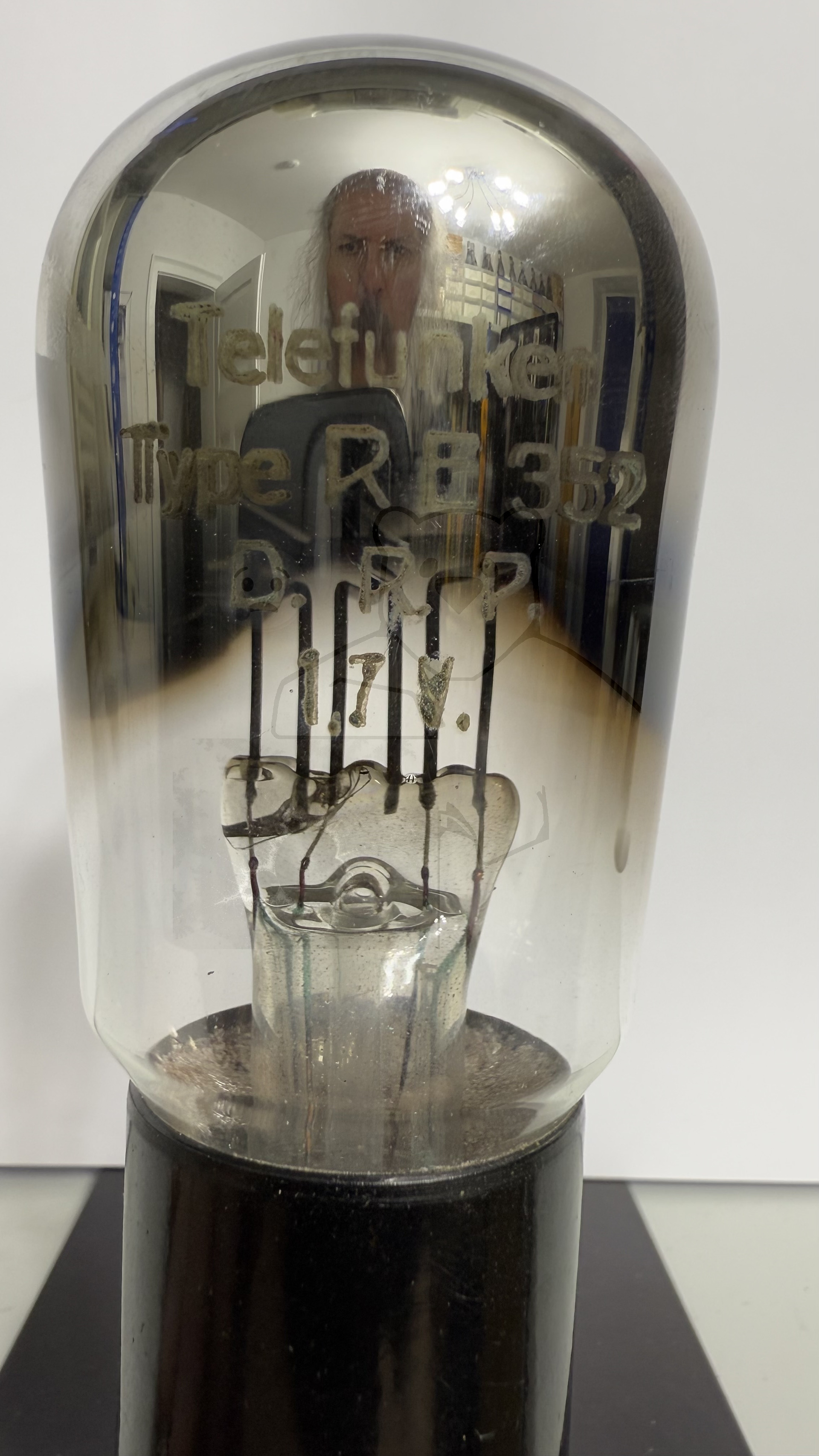

Daten und Bilder der Röhre: RE352

🔎 Beschreibung der Röhre: RE352

Name	RE352
Vergleichsname
Heizspannung (Volt)	1,7 - 2
Heizstrom (Ampère)	0,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:33:07

🔎 Beschreibung der Systeme für die Röhre: RE352

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

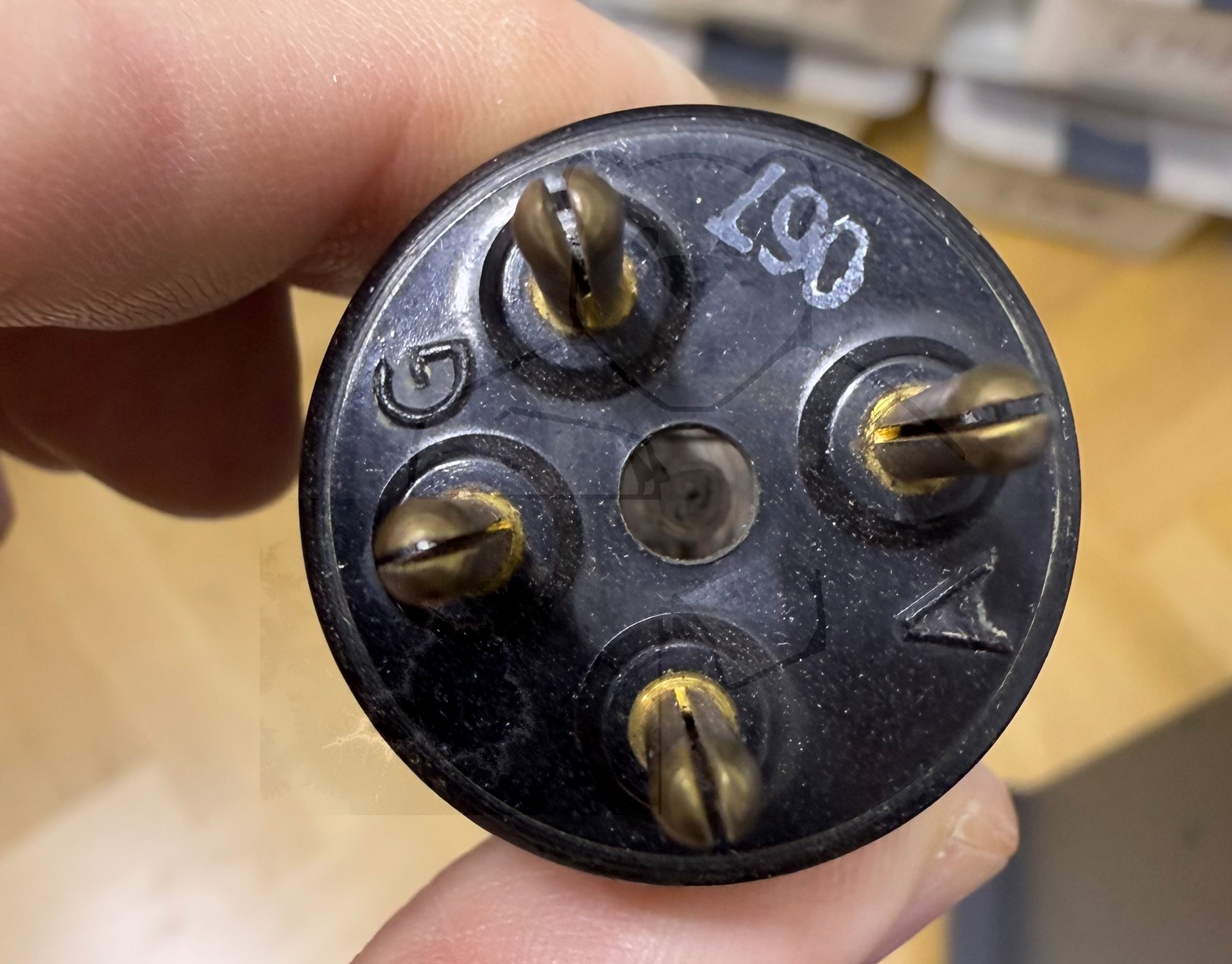

🔎 Sockelschaltung der RE352

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE352
Datenblatt RE352 Telefunken.pdf (1396 kB)
