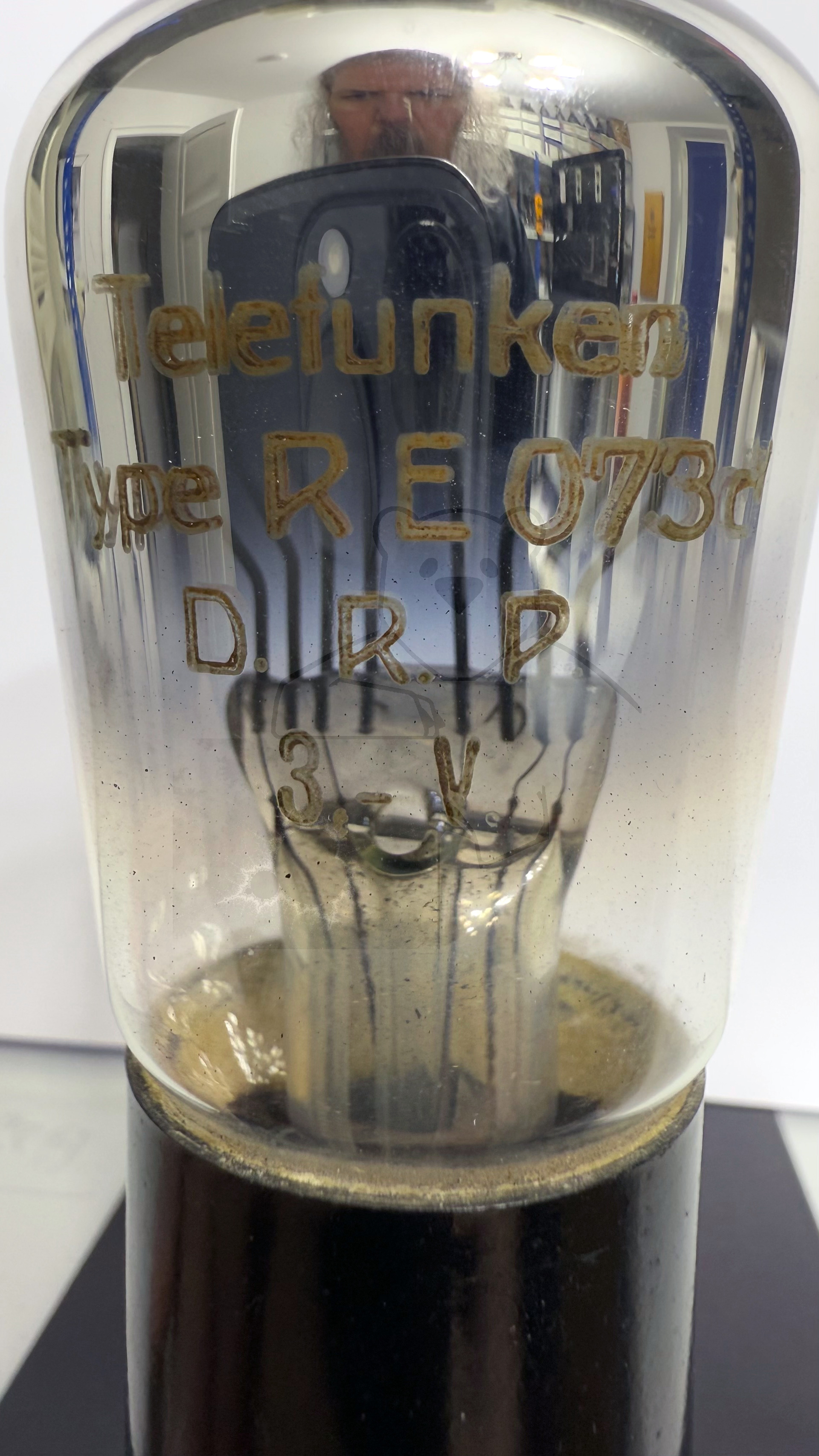

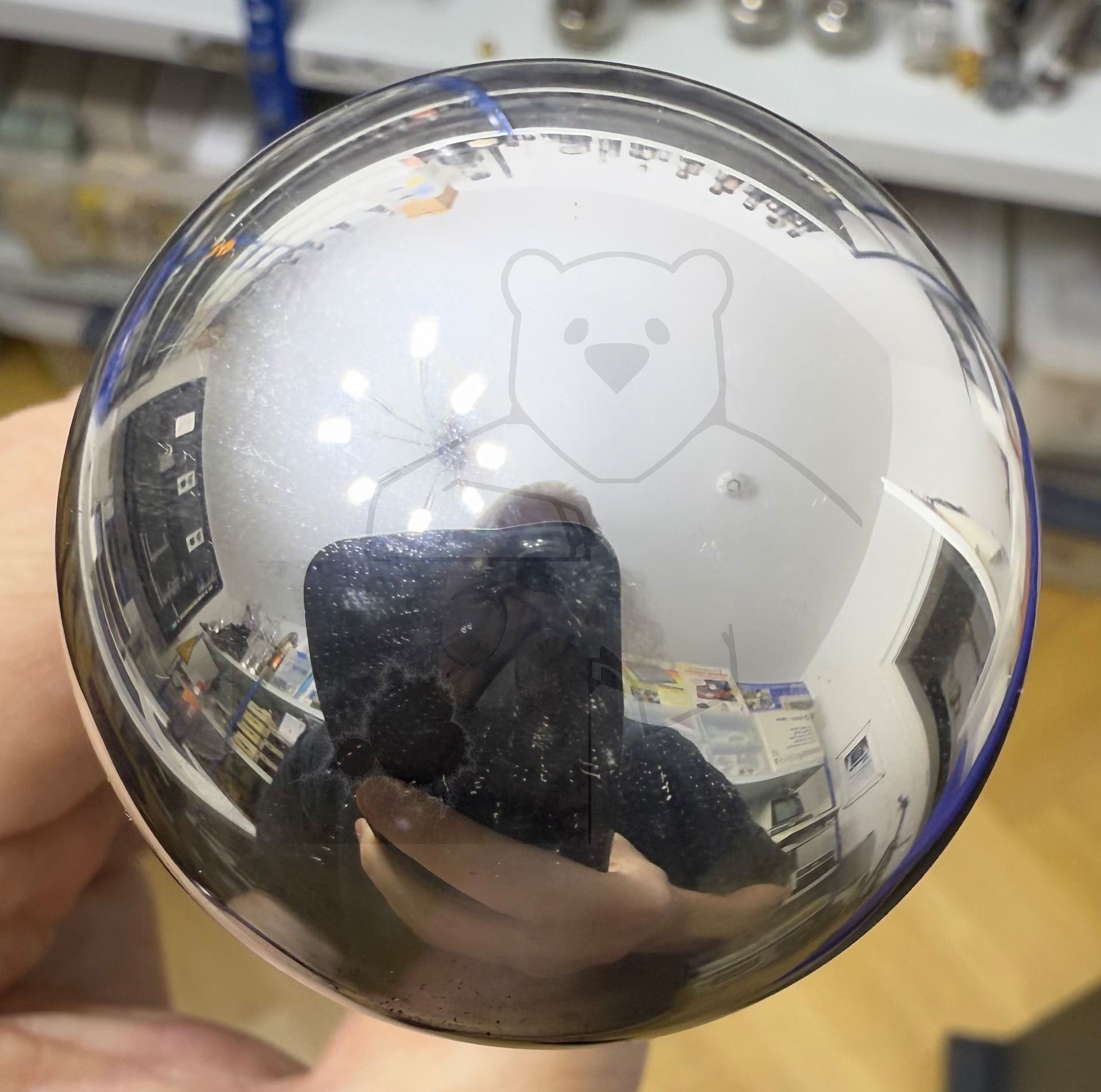

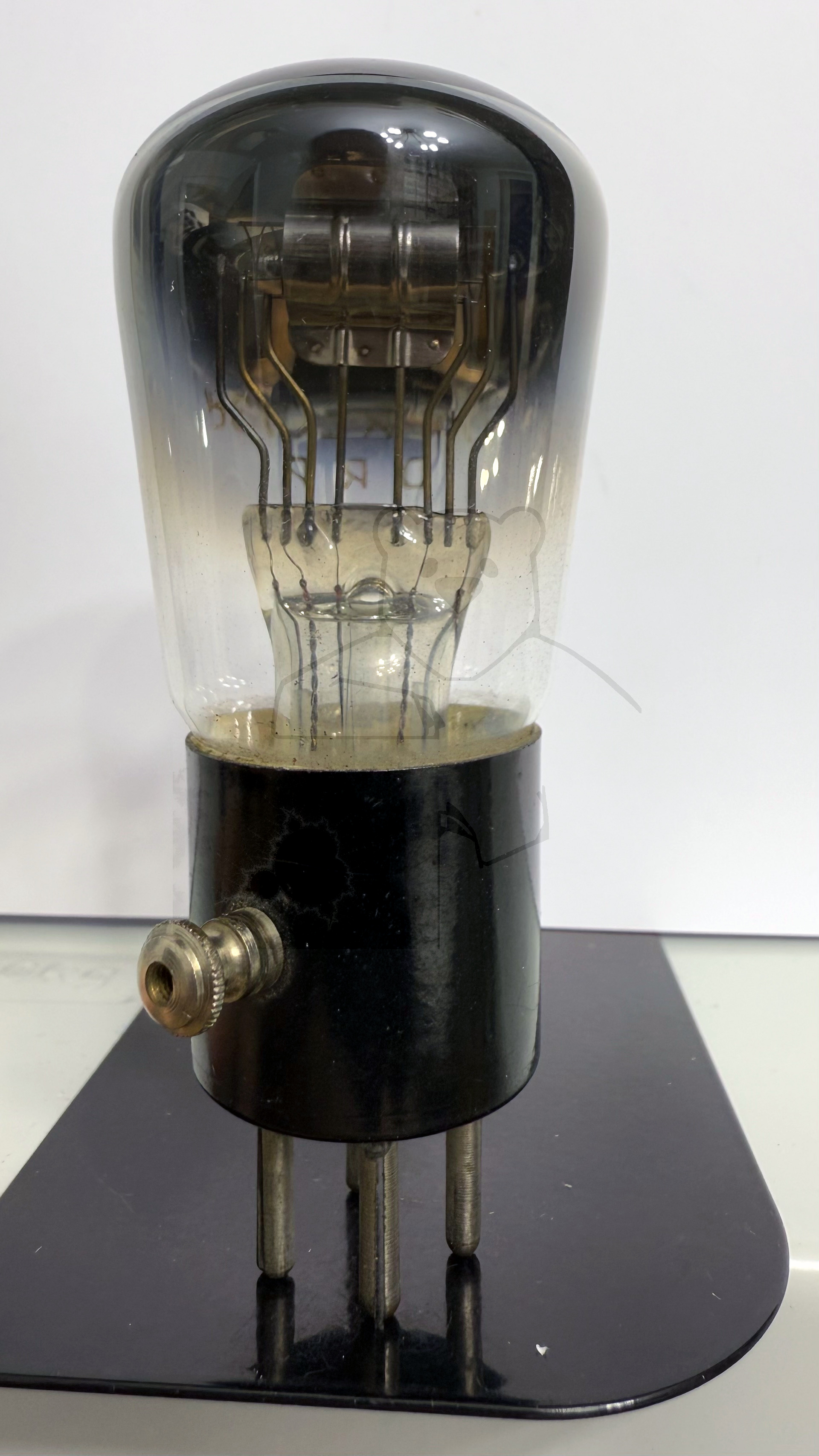

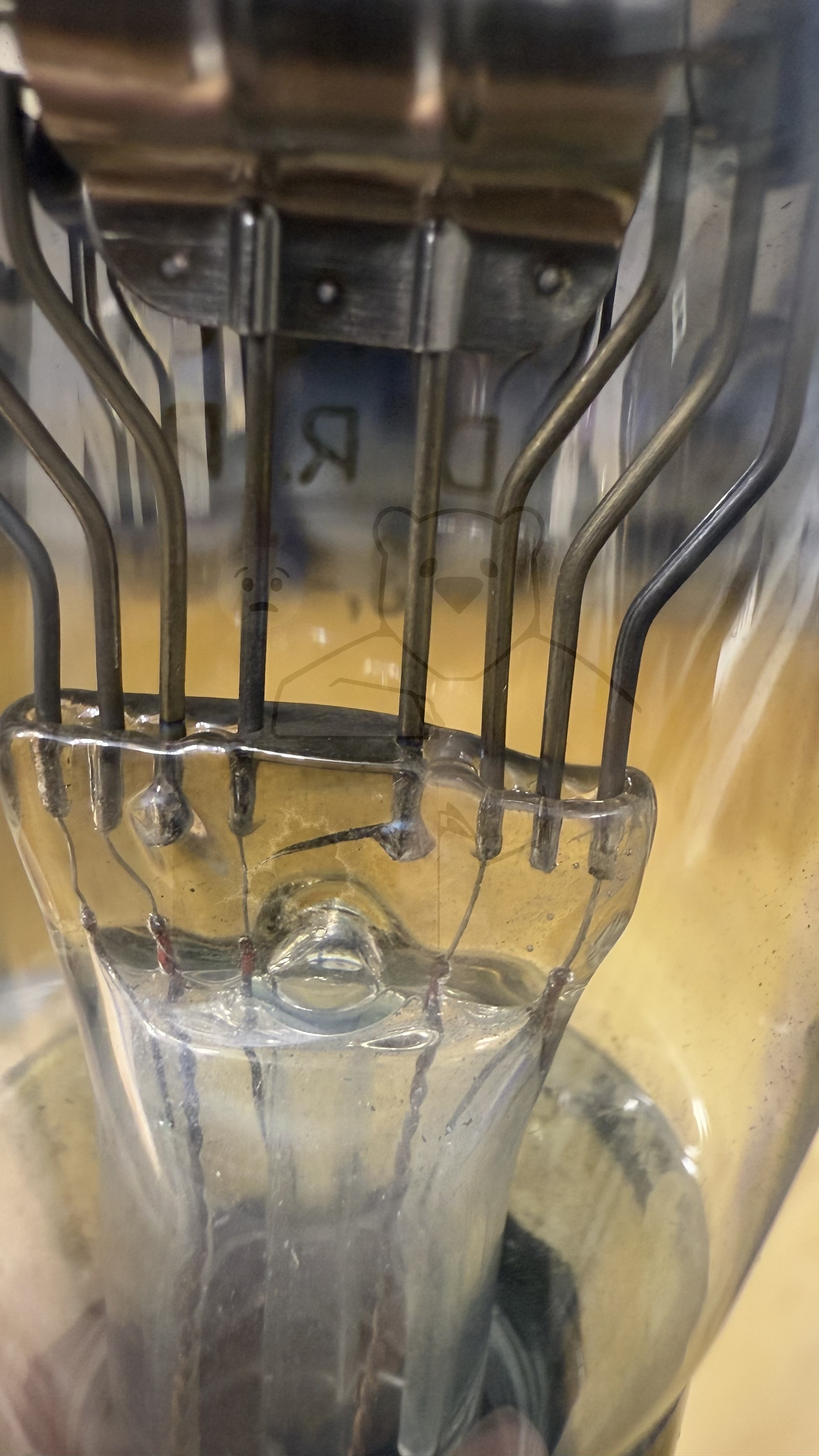

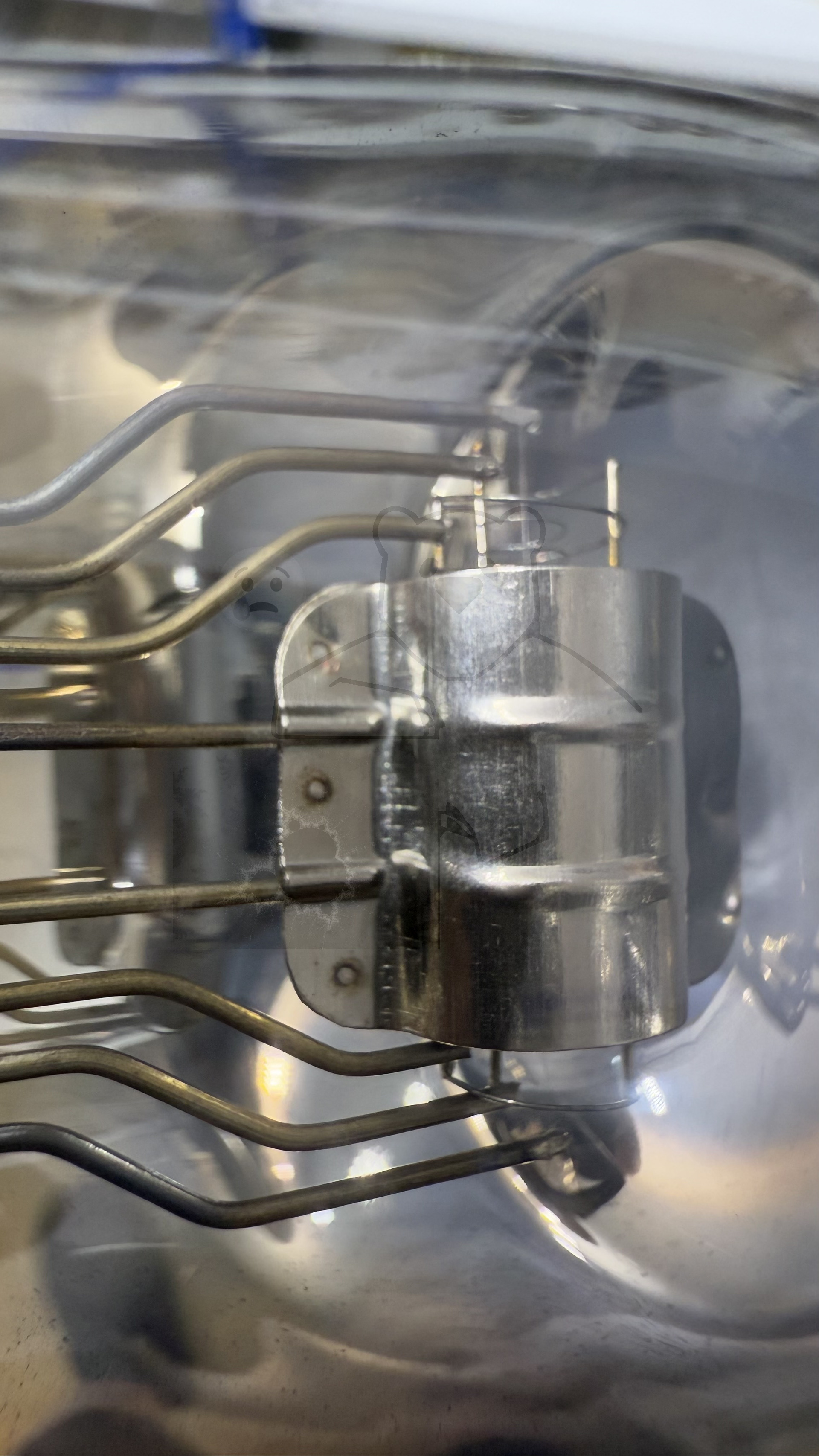

Daten und Bilder der Röhre: RE073d

🔎 Beschreibung der Röhre: RE073d

Name	RE073d
Vergleichsname	→ RE212
Heizspannung (Volt)	3,0
Heizstrom (Ampère)	0,07
Art der Heizung	Direkt

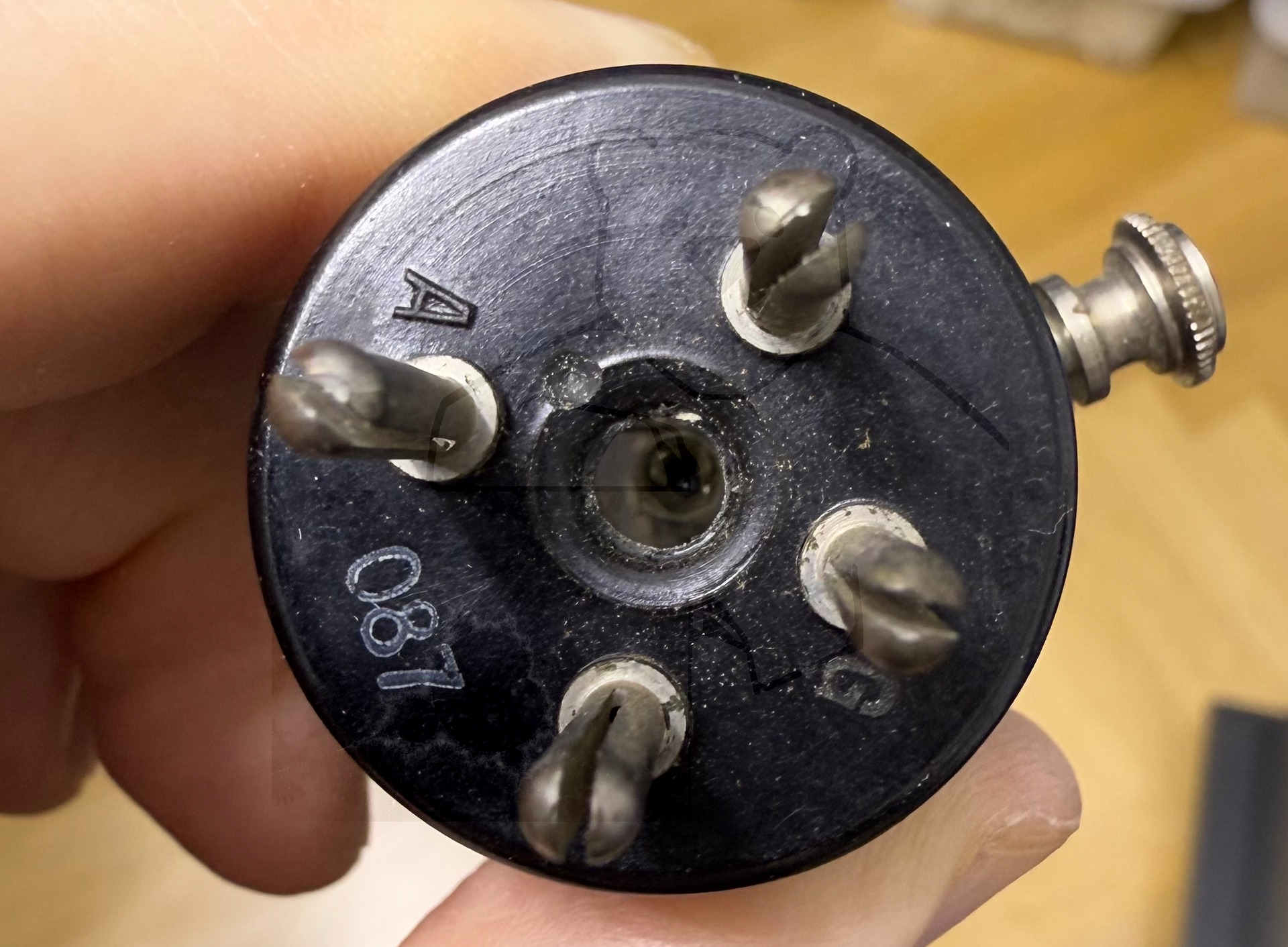

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:14:25

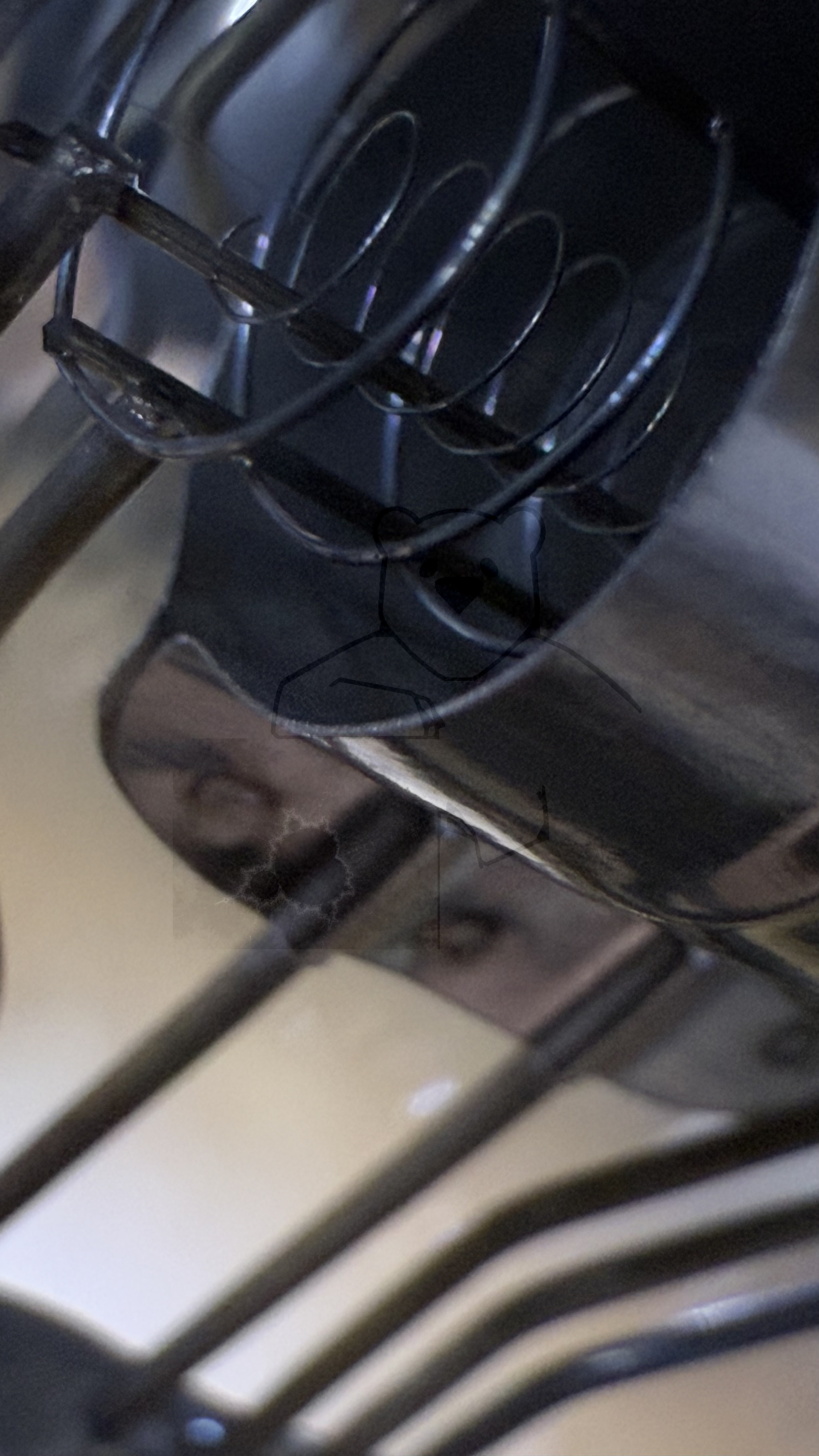

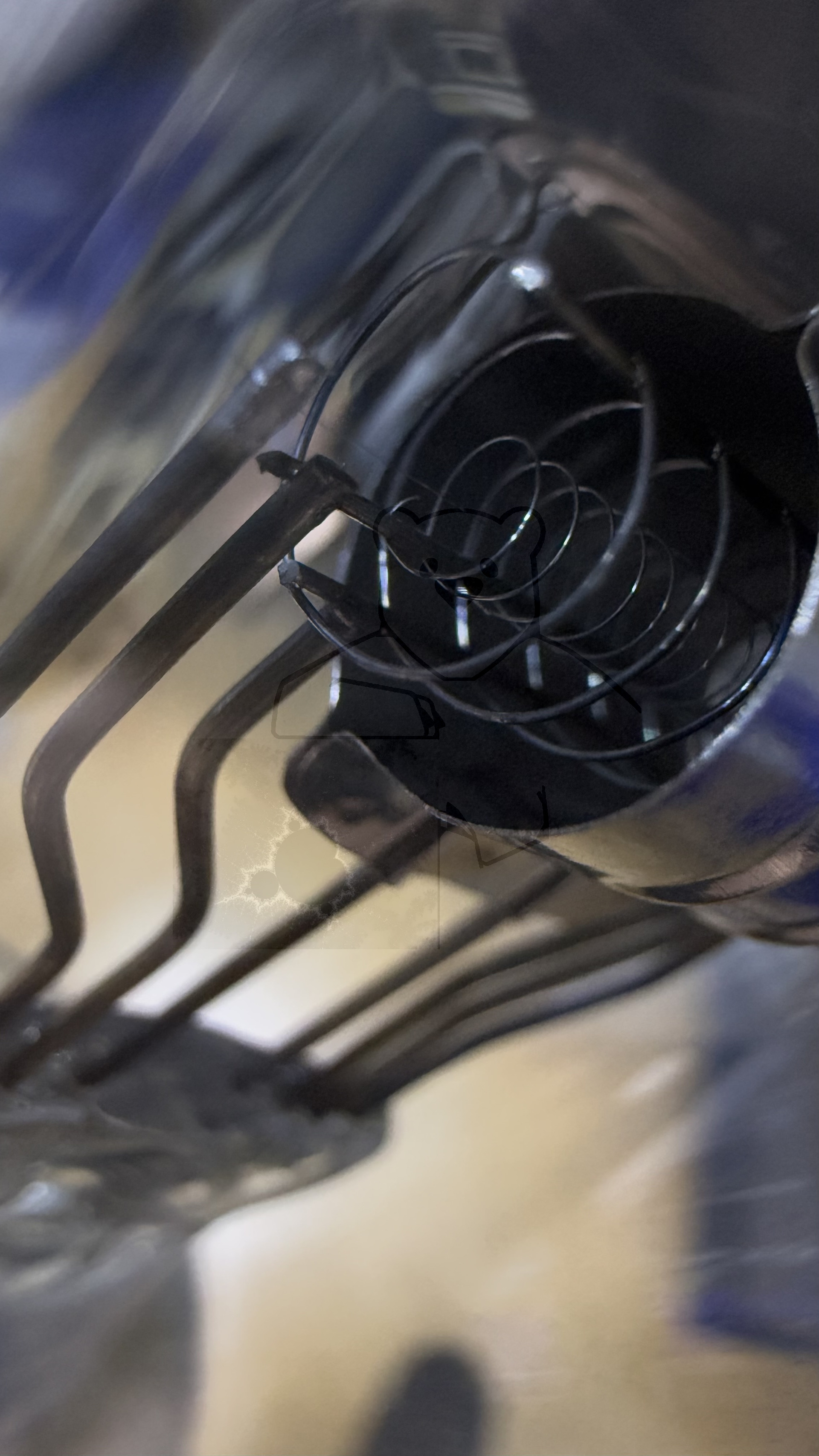

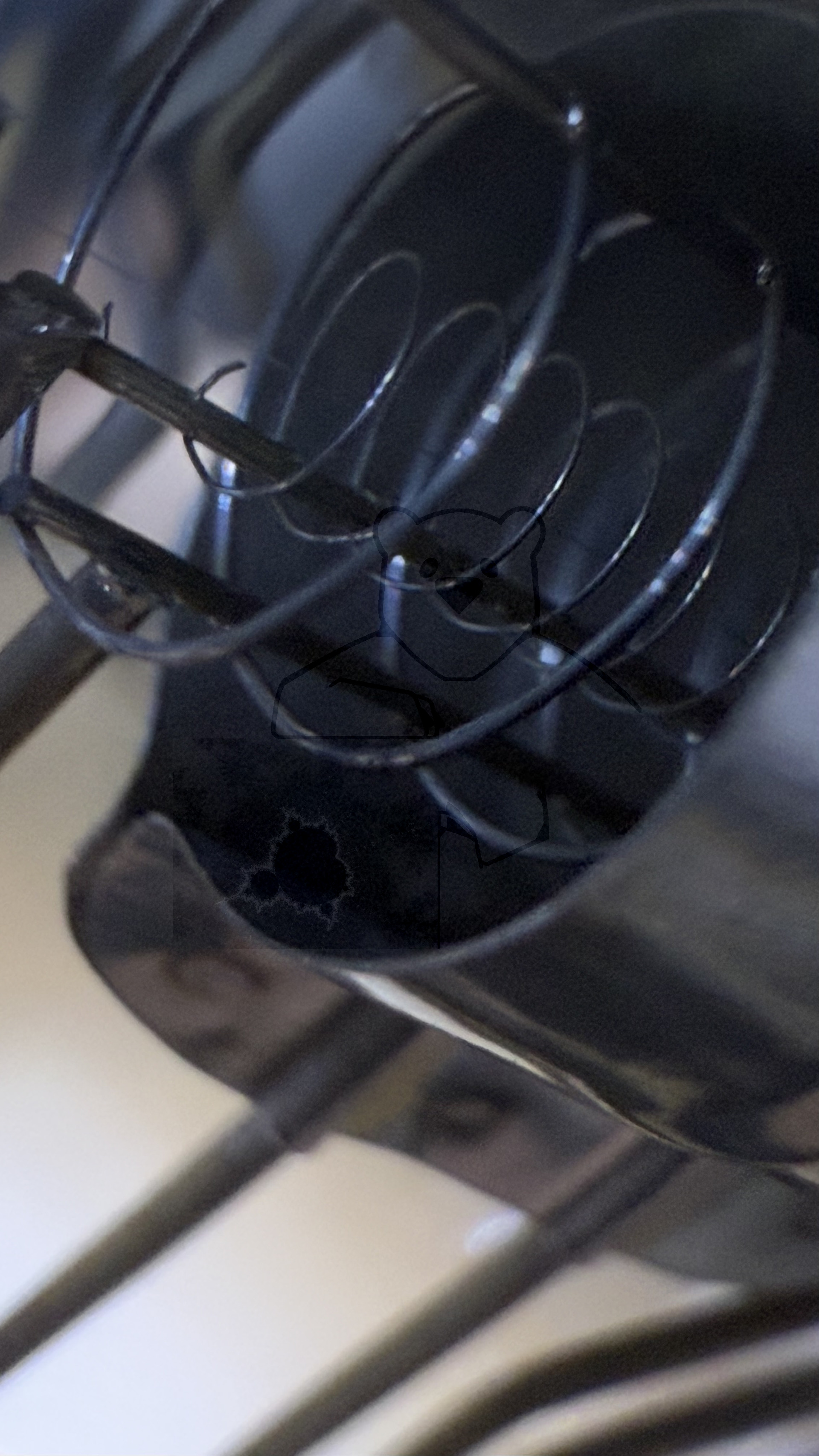

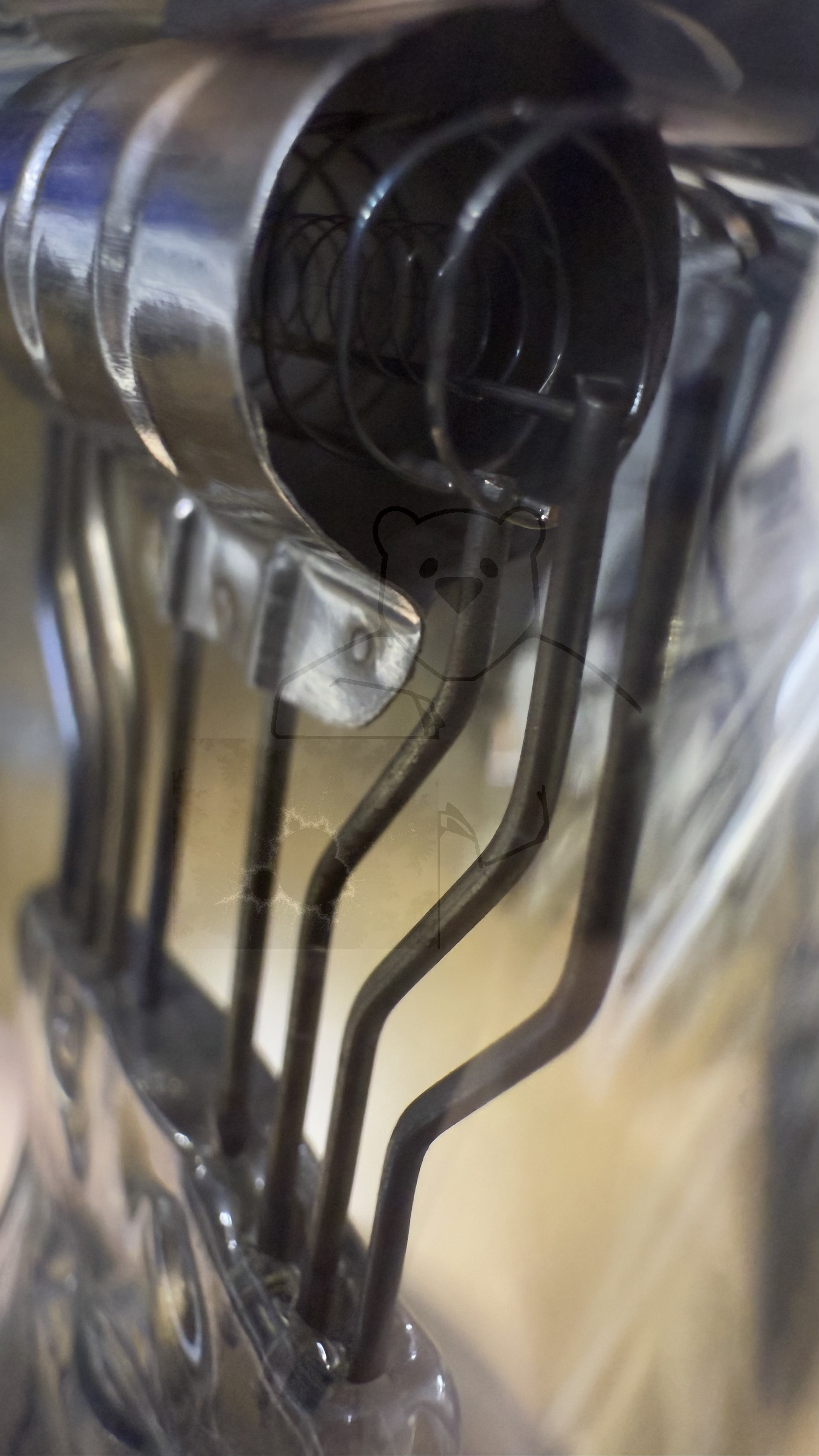

🔎 Beschreibung der Systeme für die Röhre: RE073d

	System 1
Kathode	1

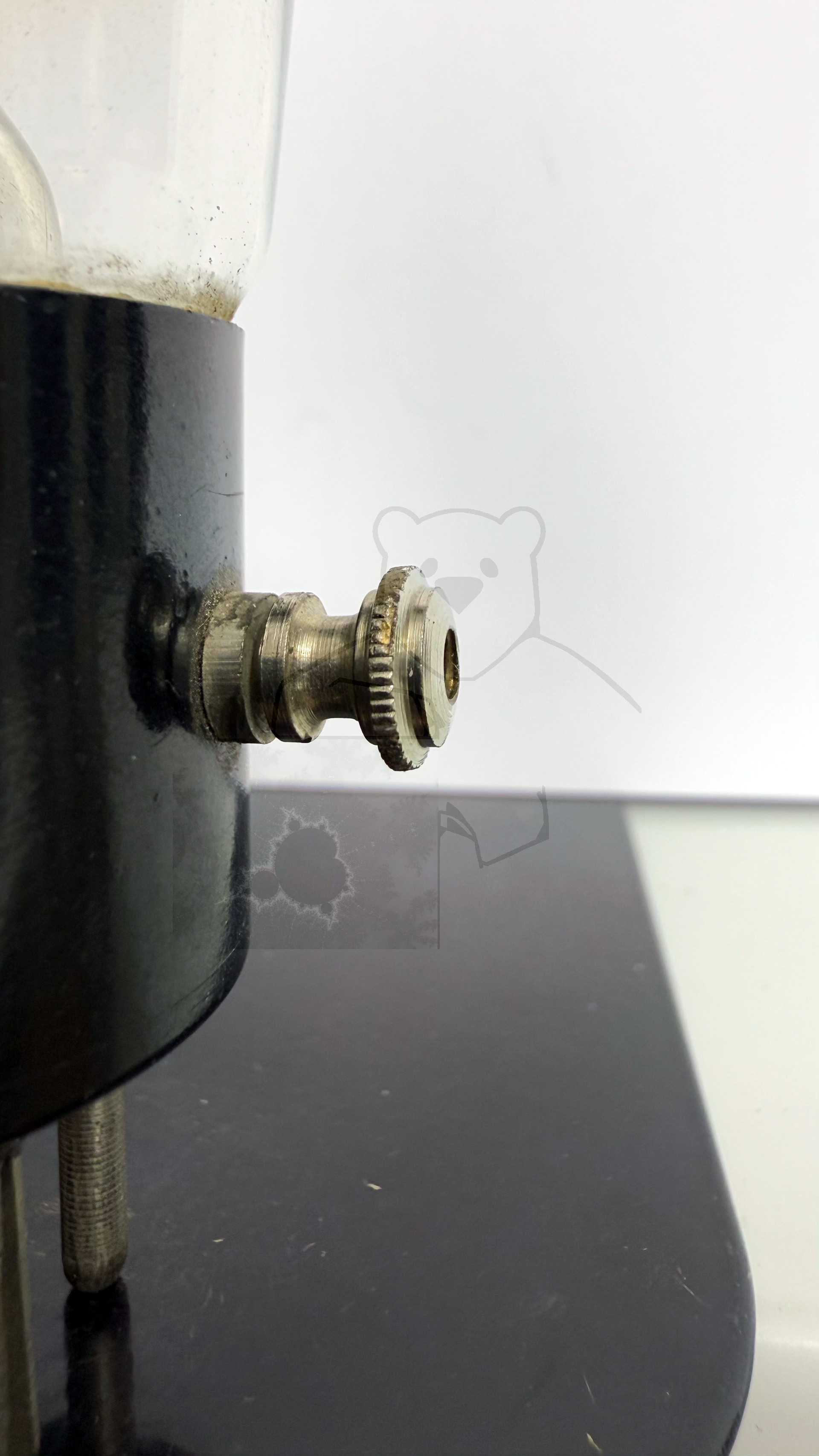

Gitter 1	Seitenschraube
Gitter 2	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

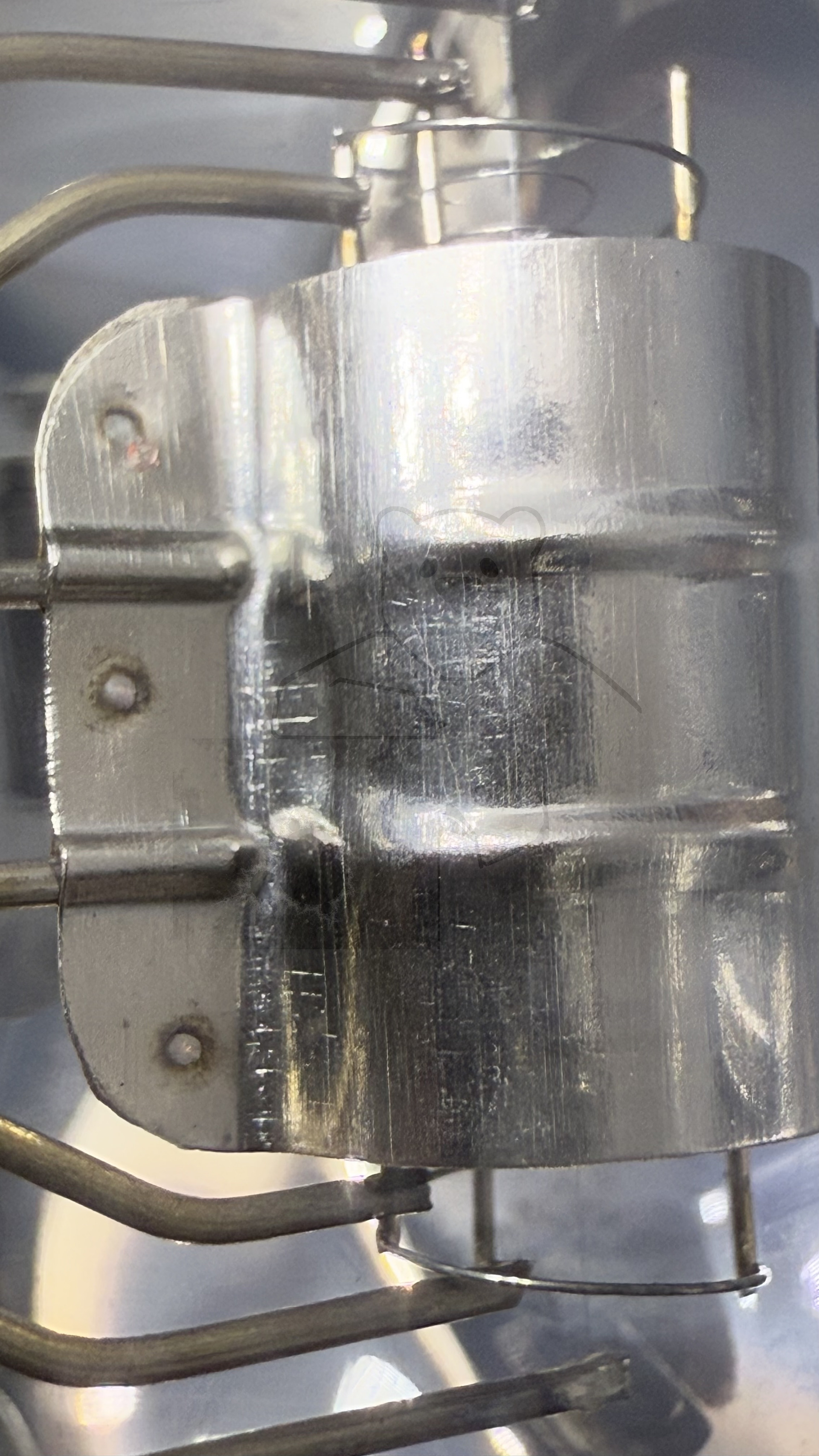

Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

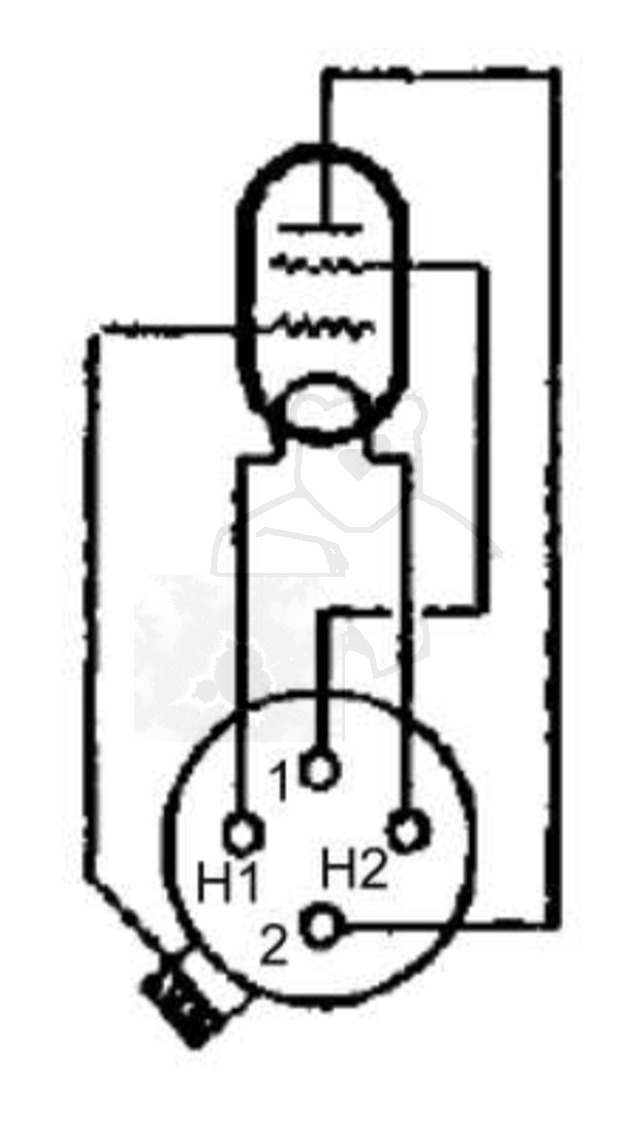

🔎 Sockelschaltung der RE073d

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE073d
Datenblatt RE073d Telefunken.pdf (646 kB)
Datenblatt RE212 RE073d Telefunken.pdf (752 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
