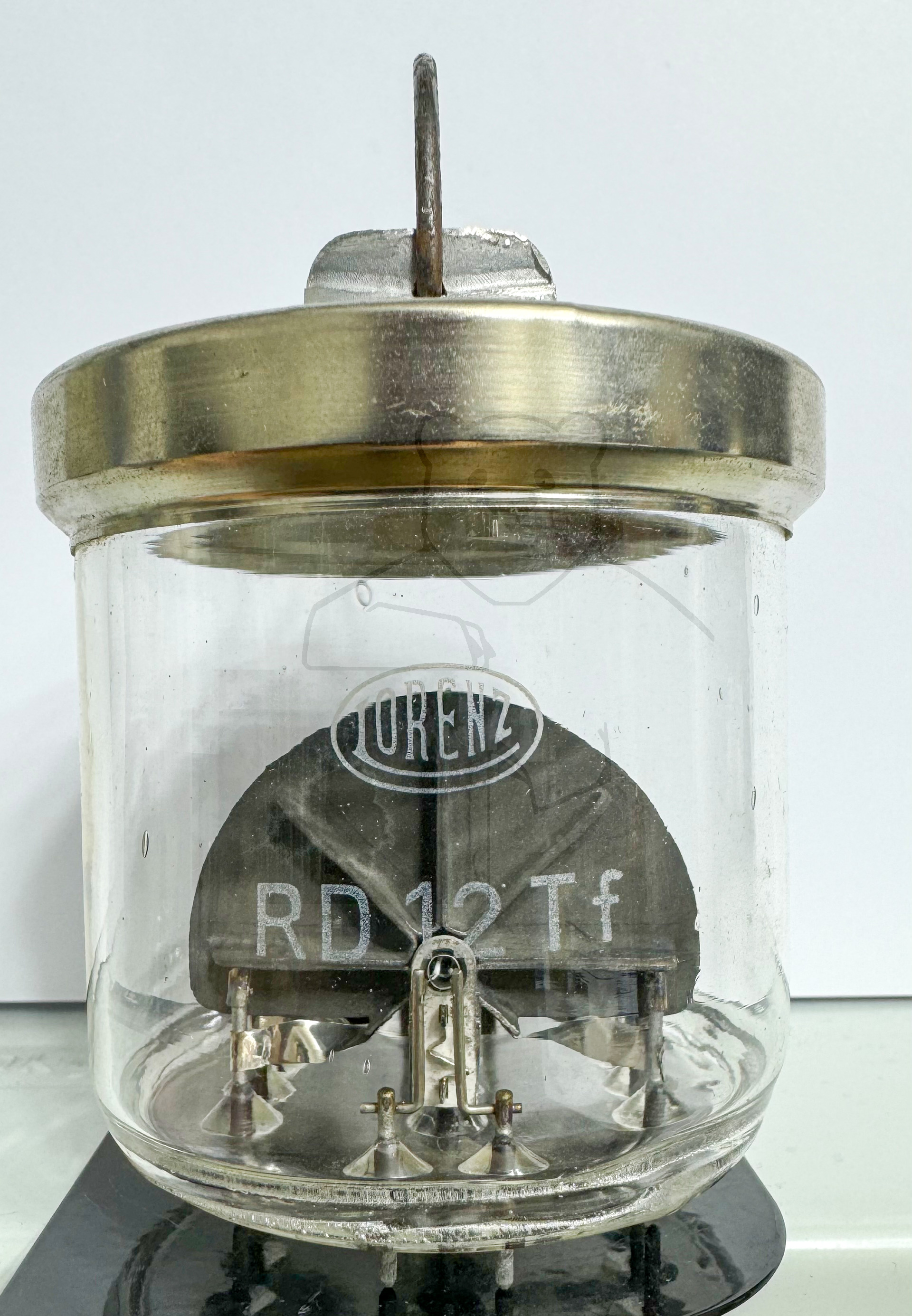

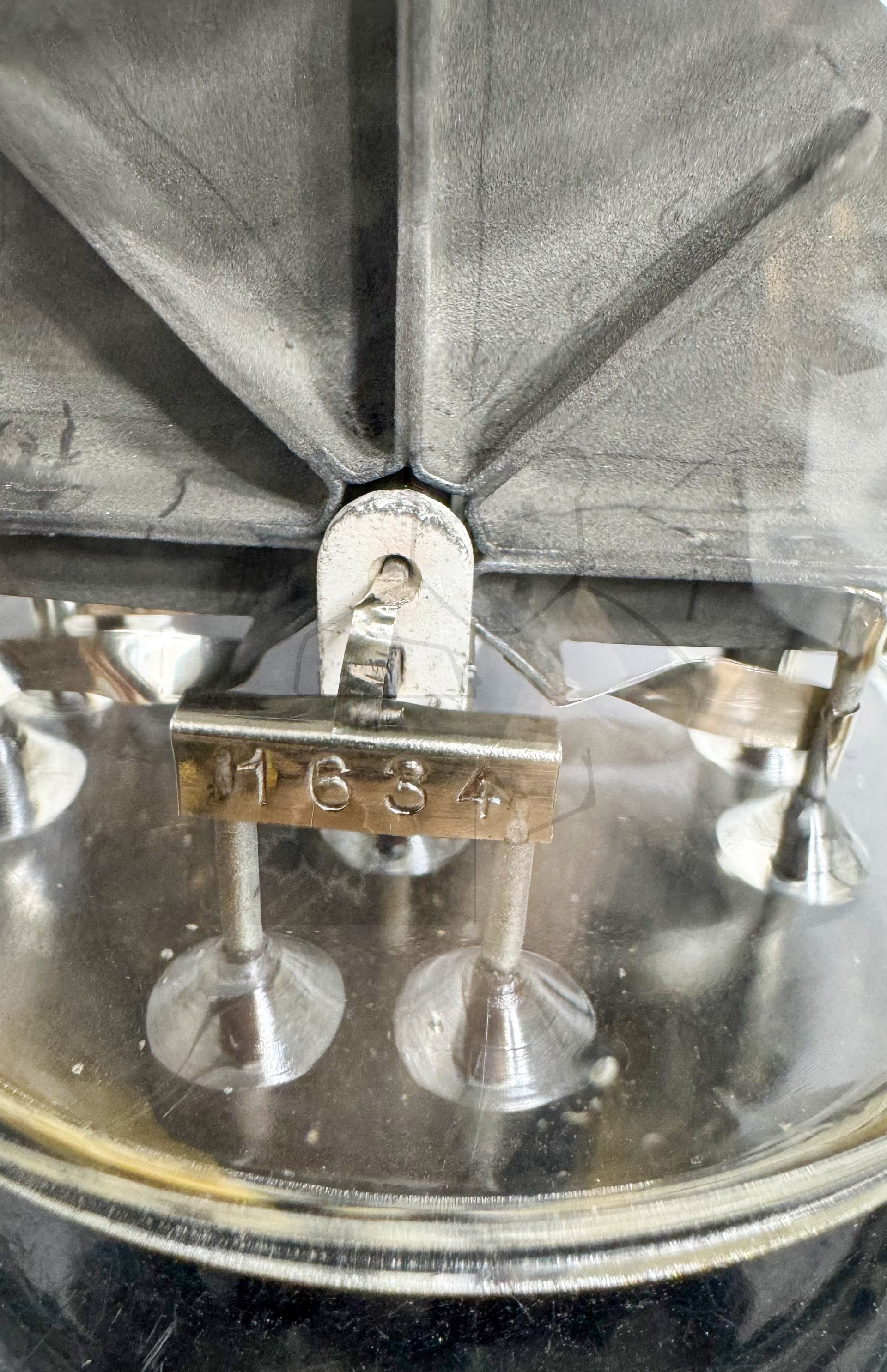

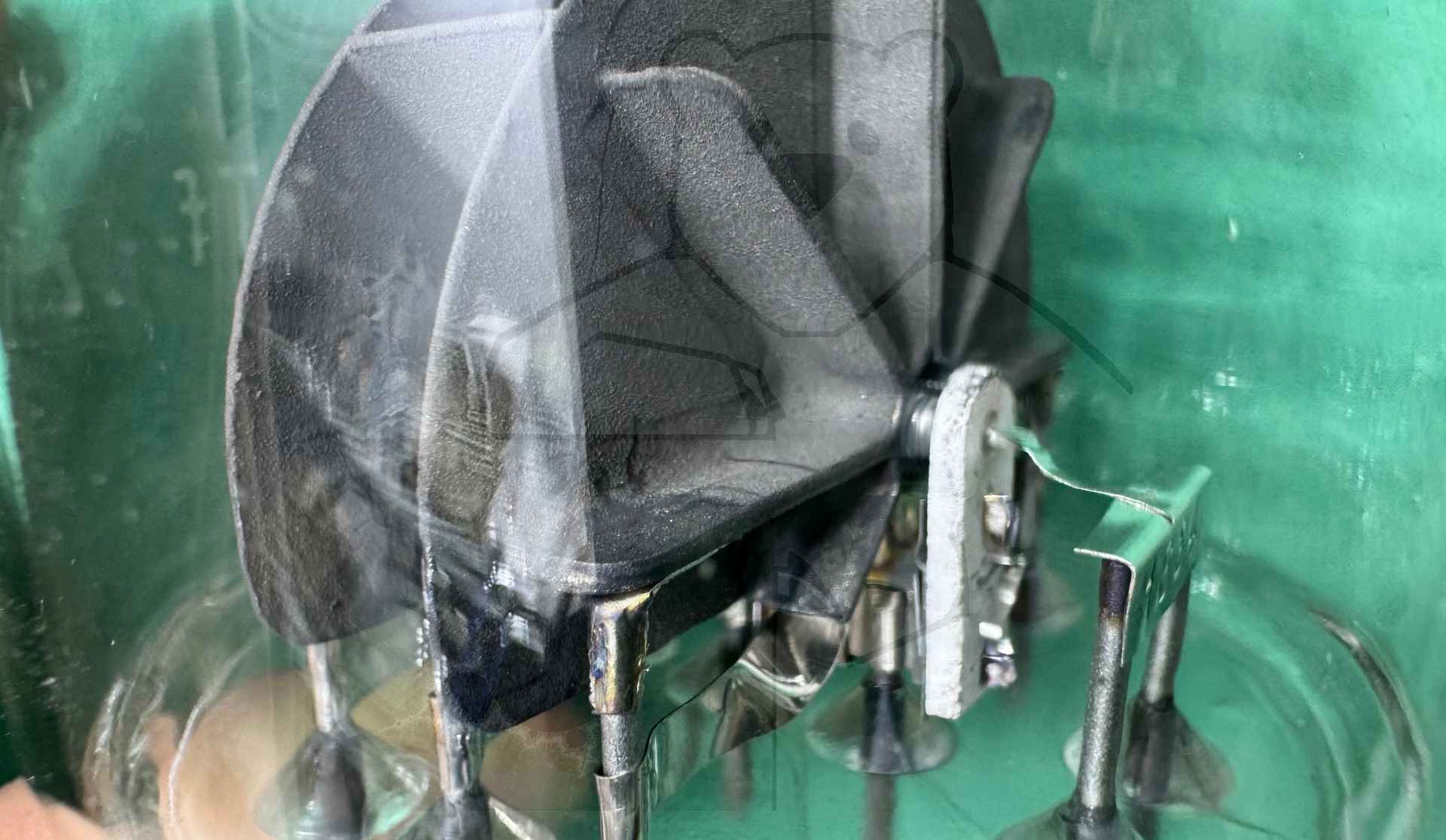

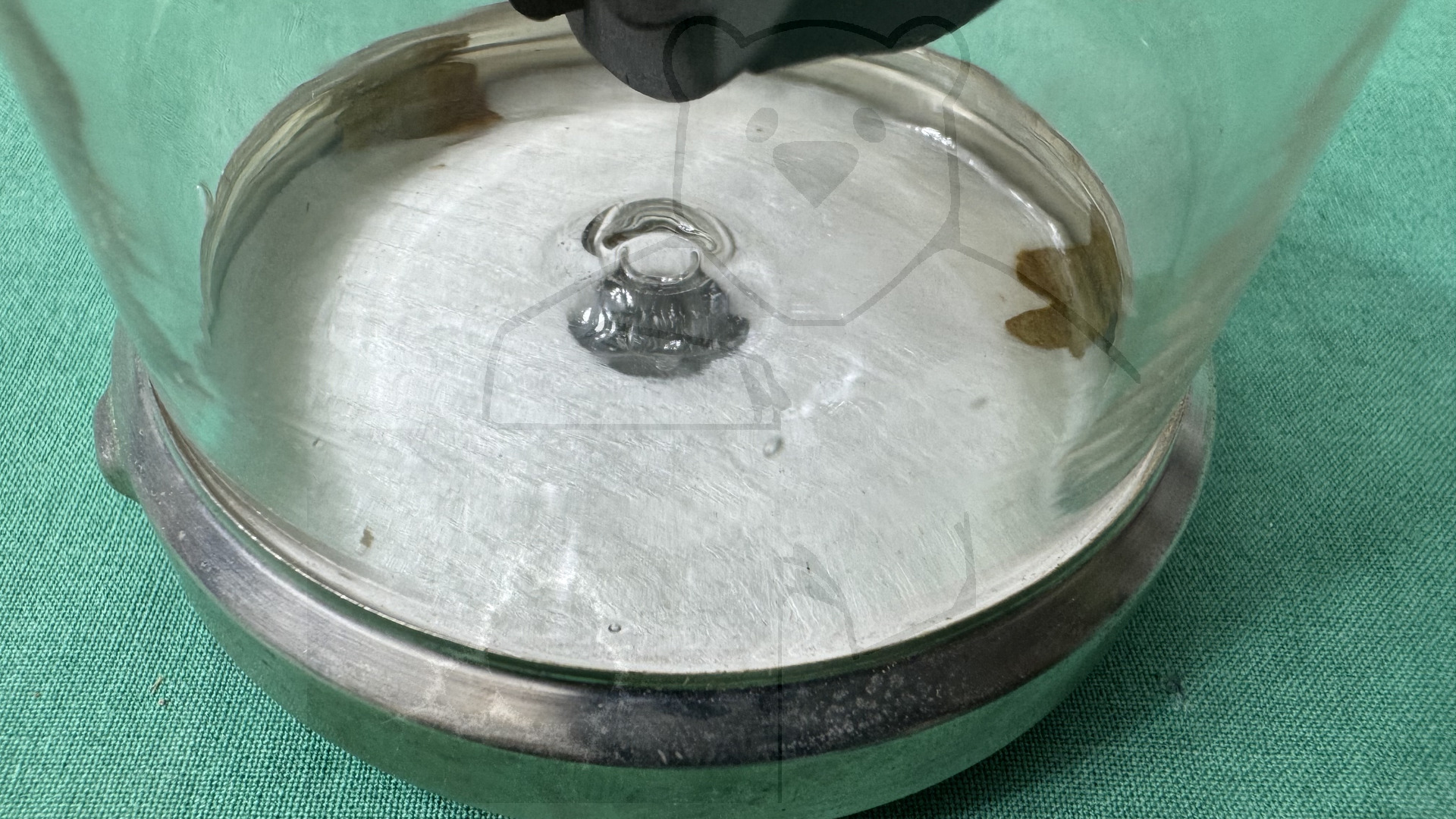

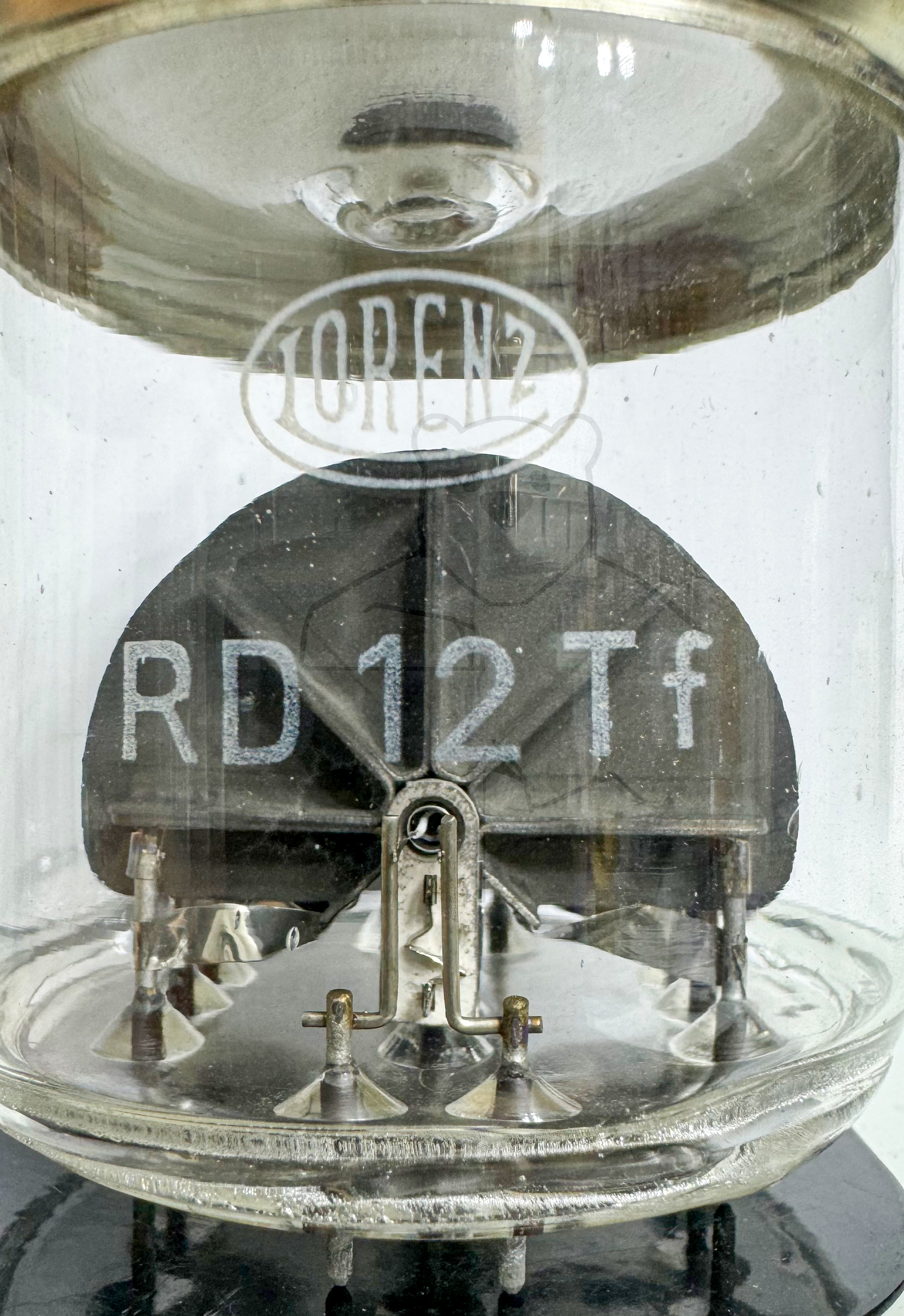

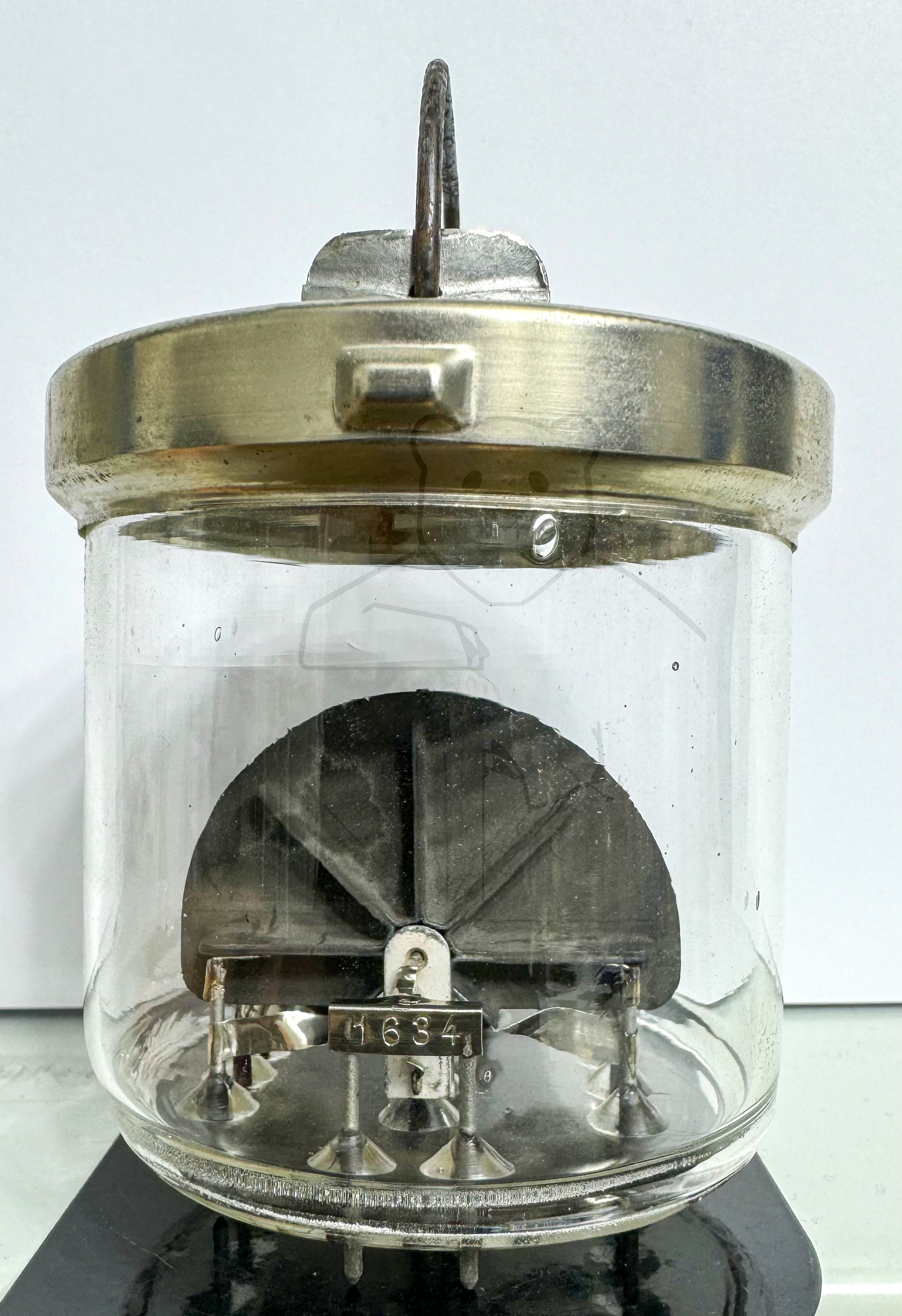

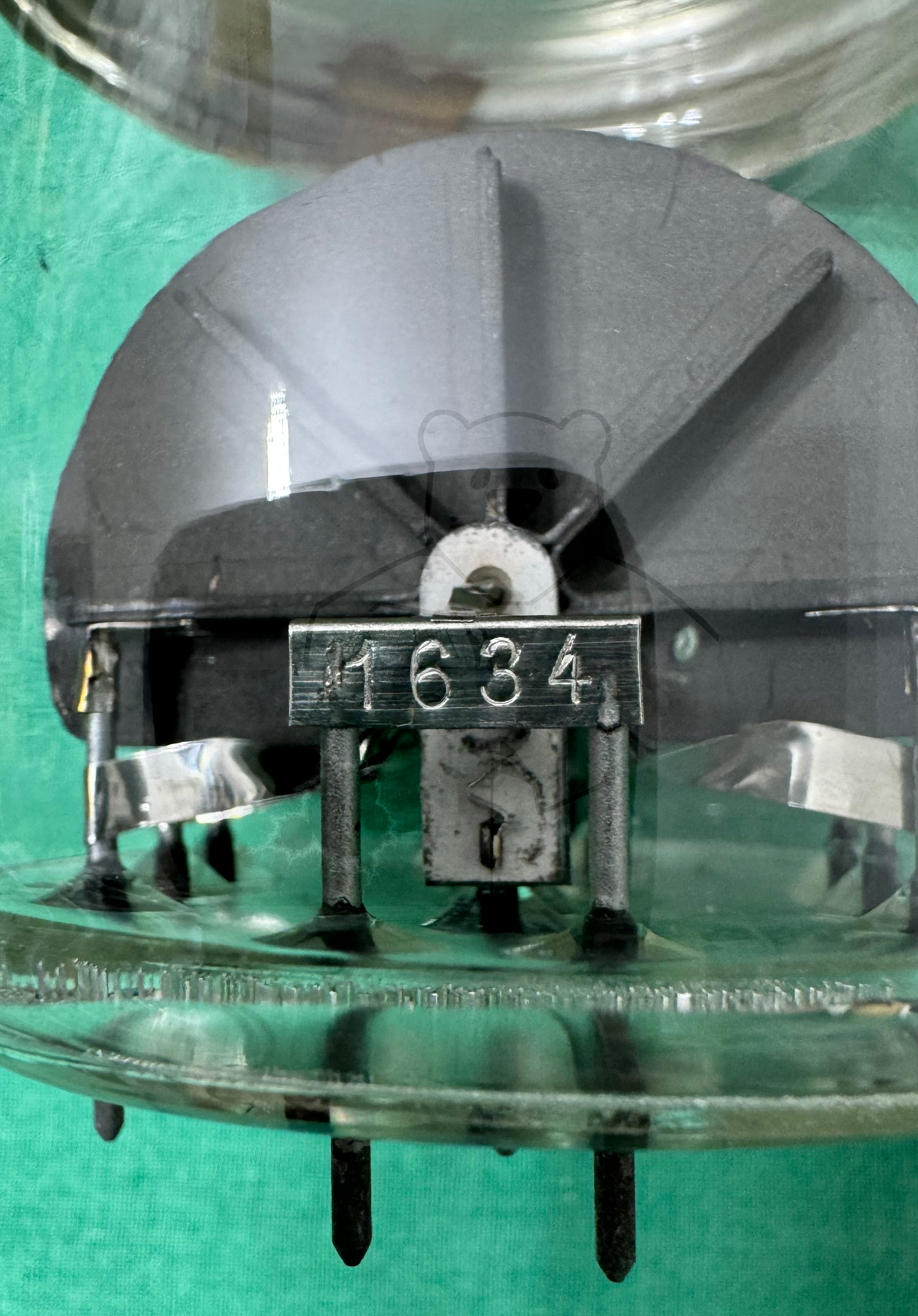

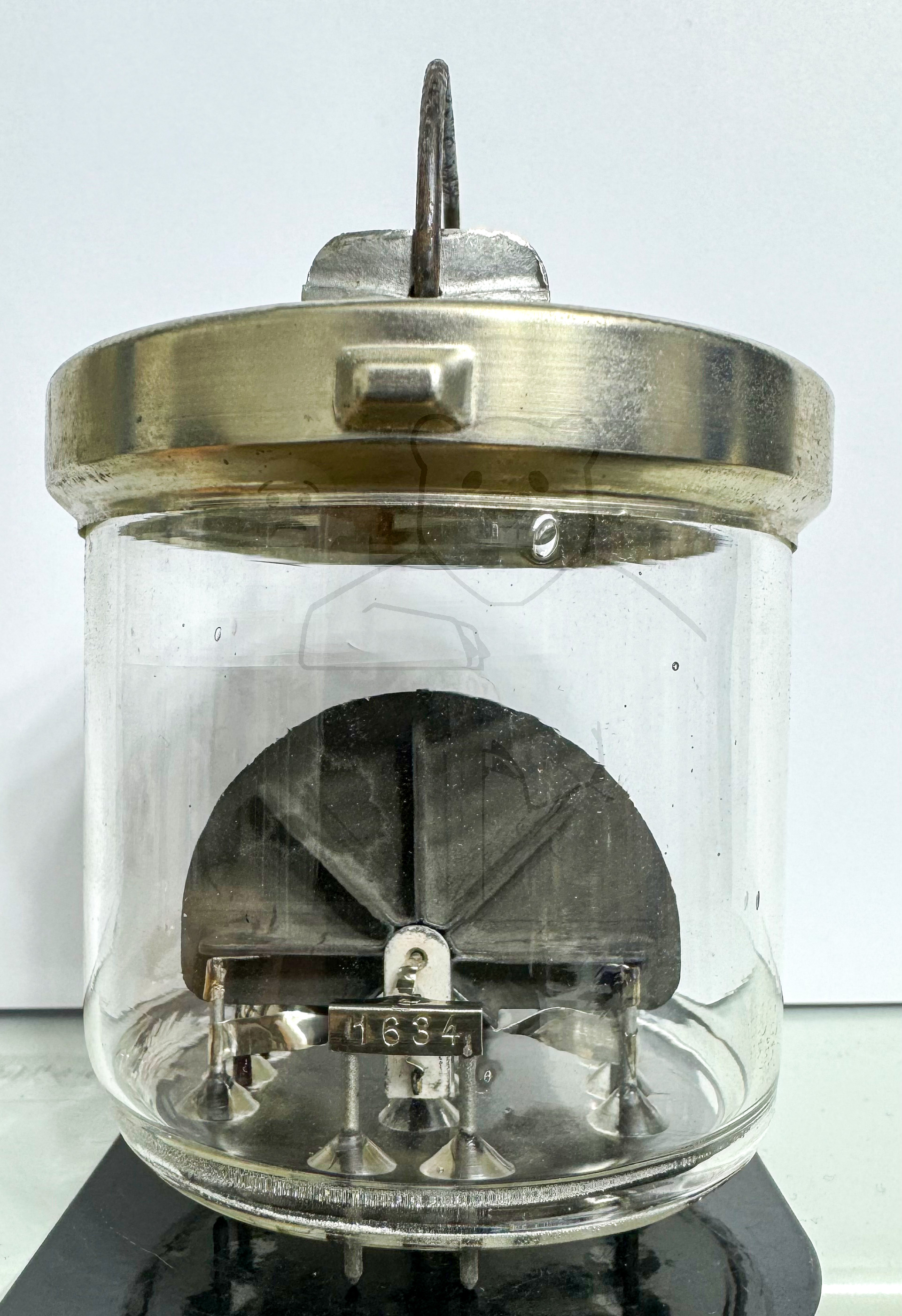

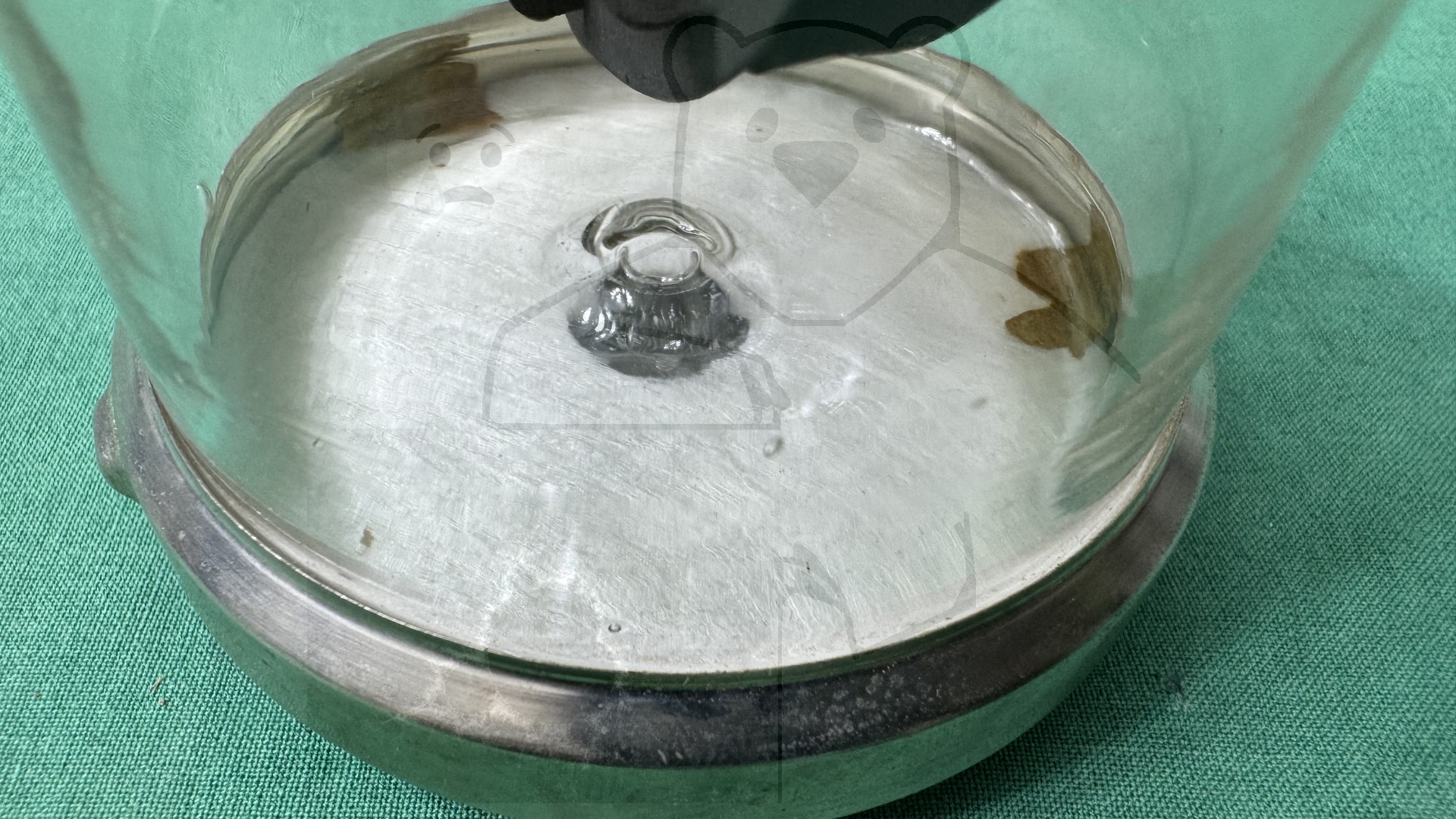

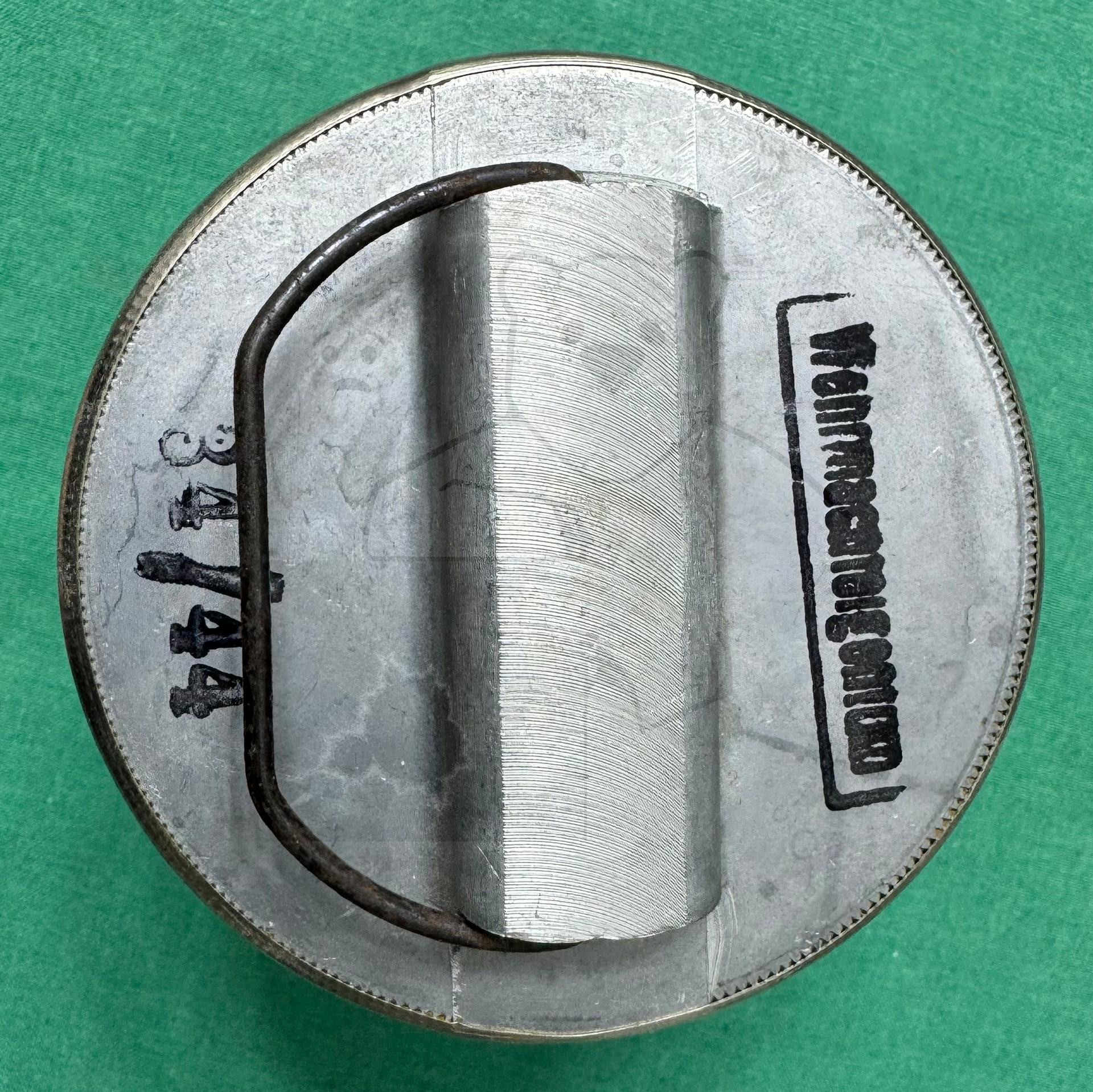

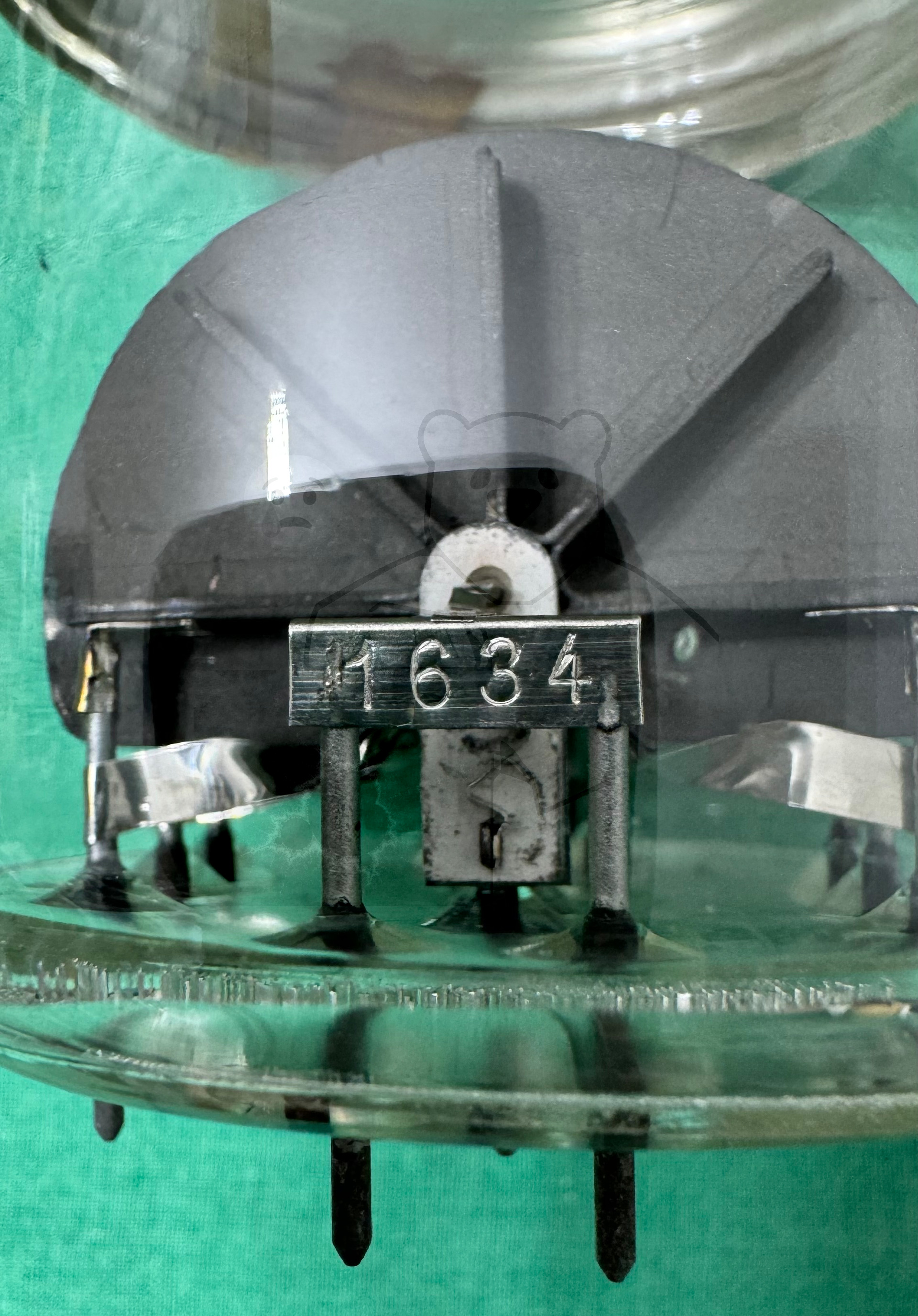

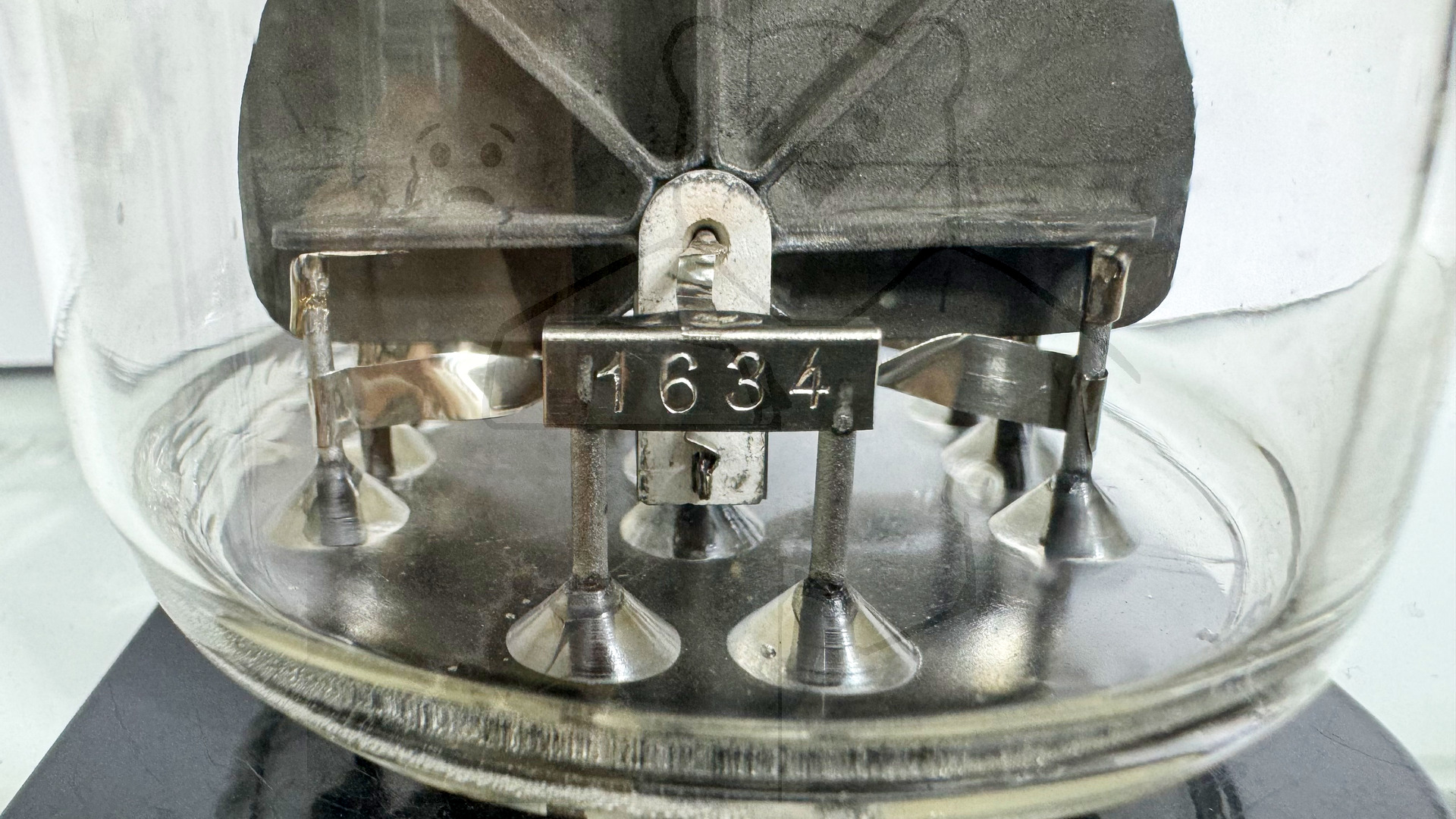

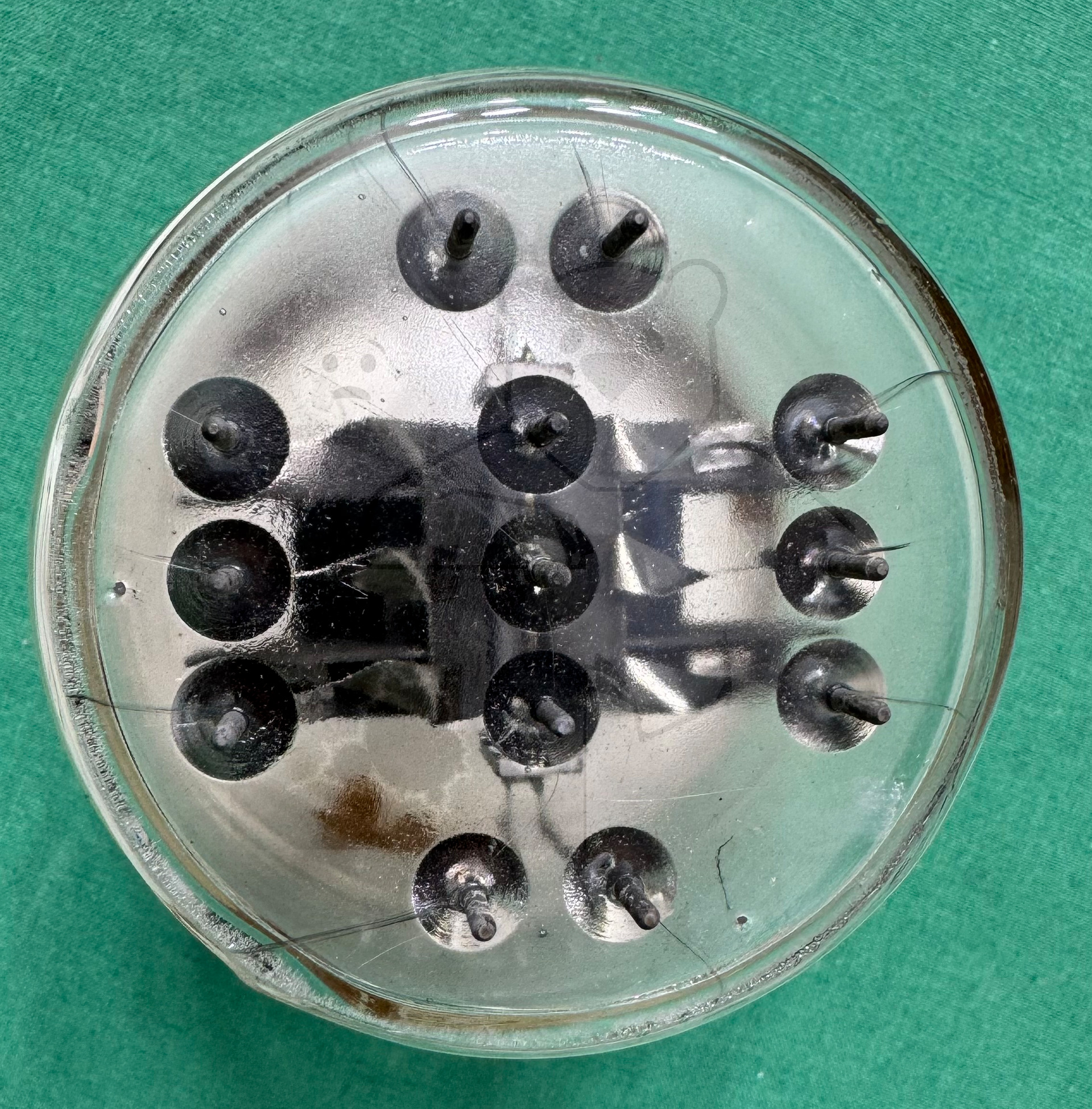

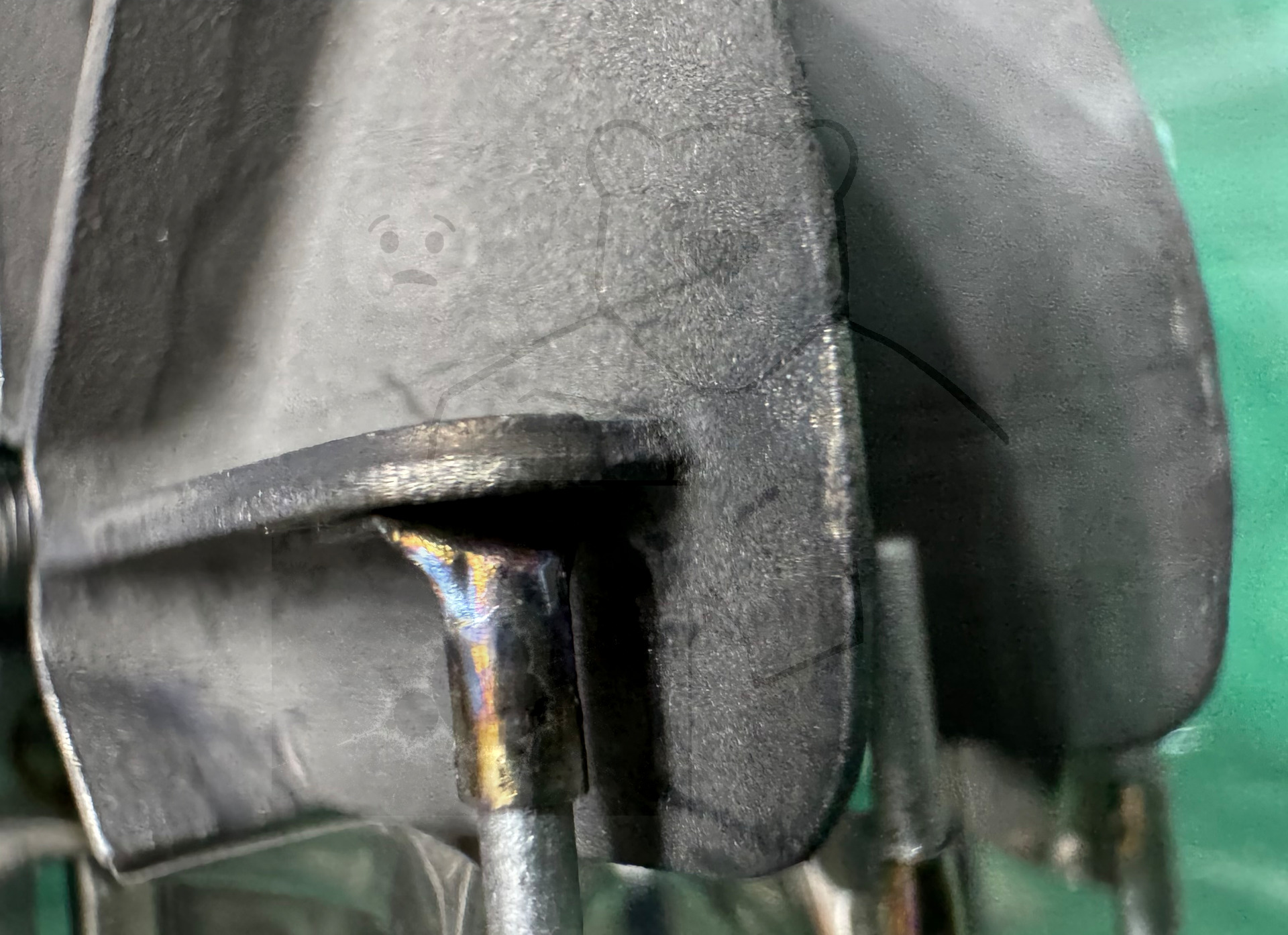

Daten und Bilder der Röhre: RD12Tf

🔎 Beschreibung der Röhre: RD12Tf

Name	RD12Tf
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht

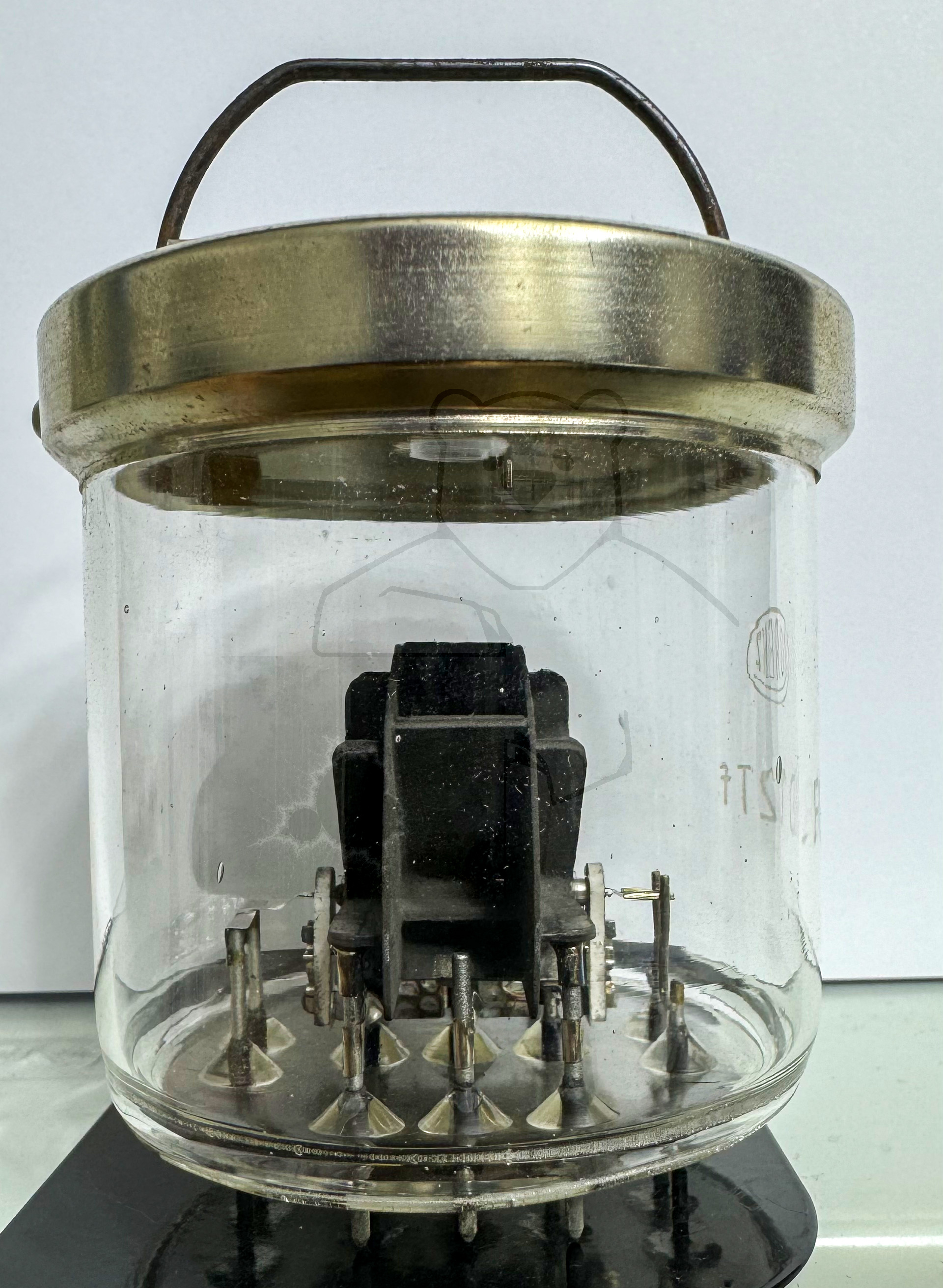

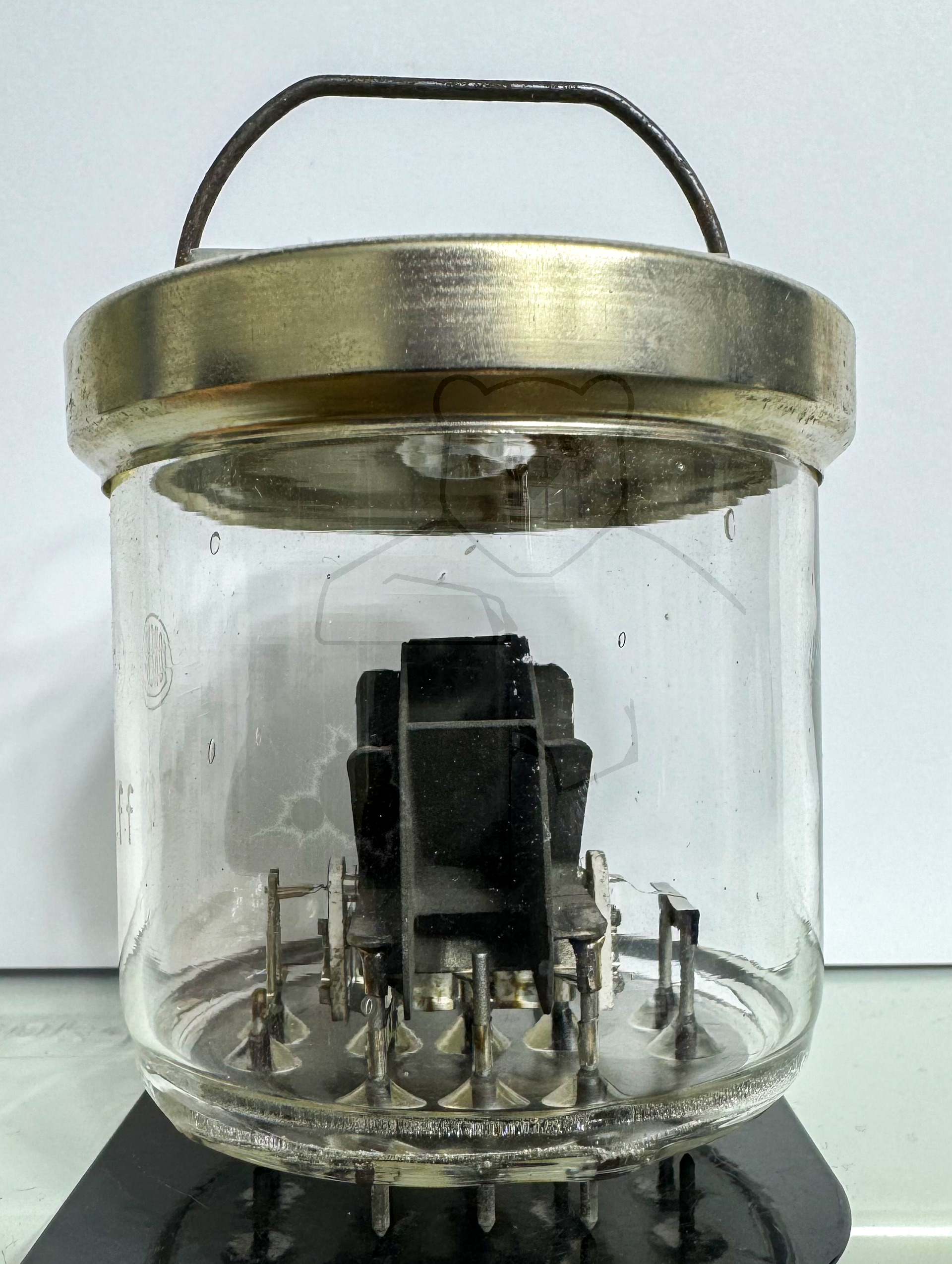

Zusätzliche Informationen	Röhre wurde als 'Marmeladenglass' bezeichnet
Letzte Änderung	11.06.2018 15:14:47

🔎 Beschreibung der Systeme für die Röhre: RD12Tf

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

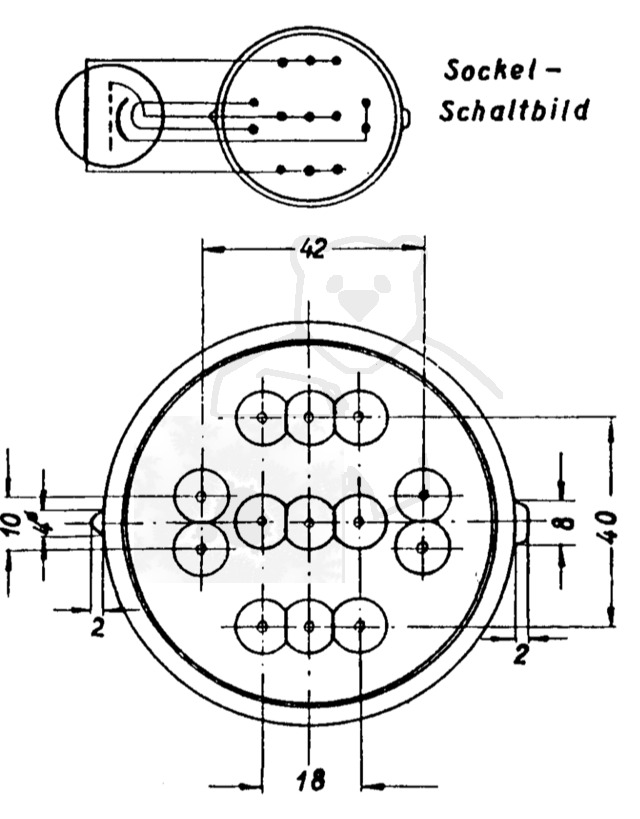

🔎 Sockelschaltung der RD12Tf

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RD12Tf
Datenblatt RD12Tf Lorenz [www.tubedata.info].pdf (215 kB)
