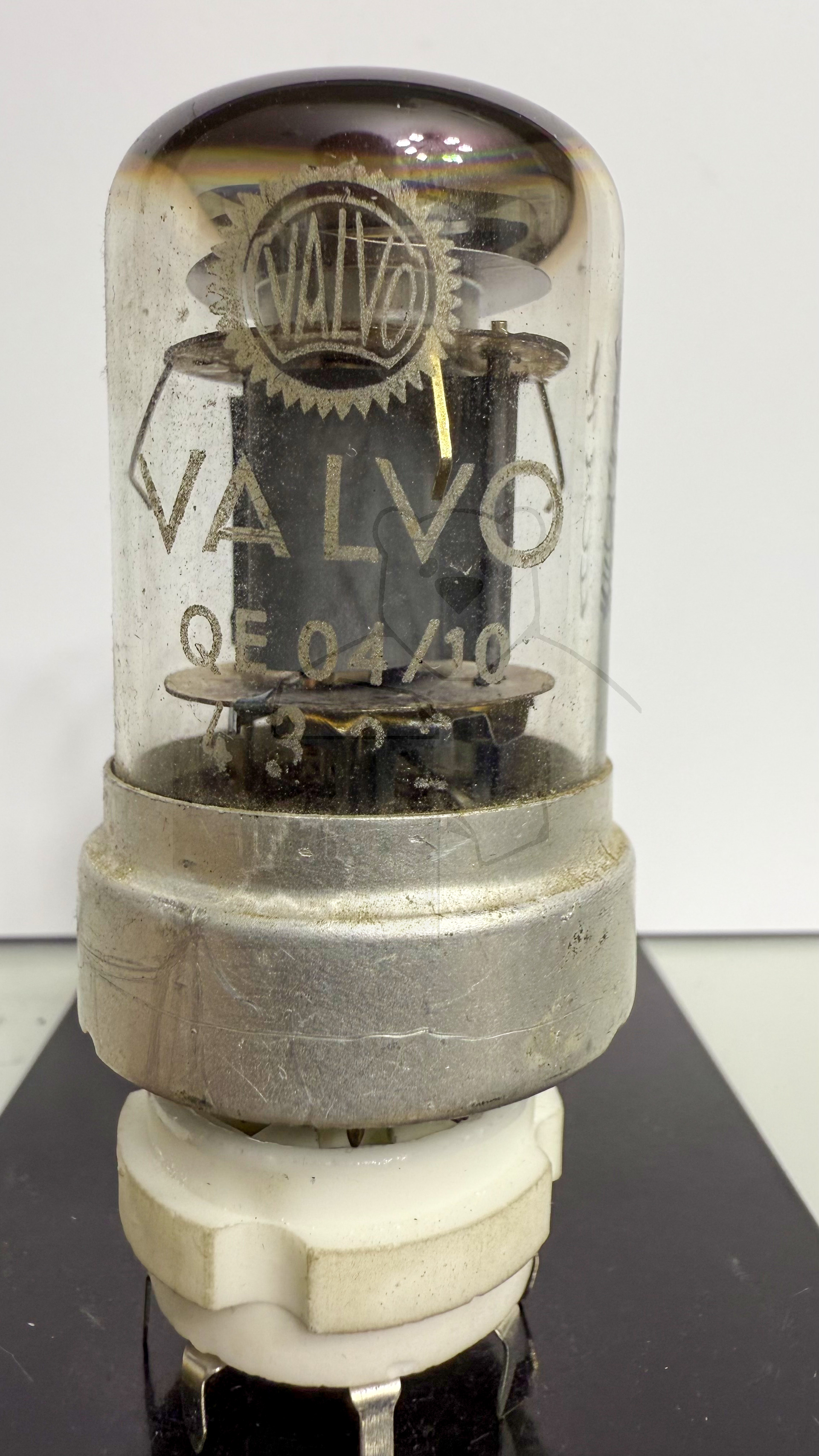

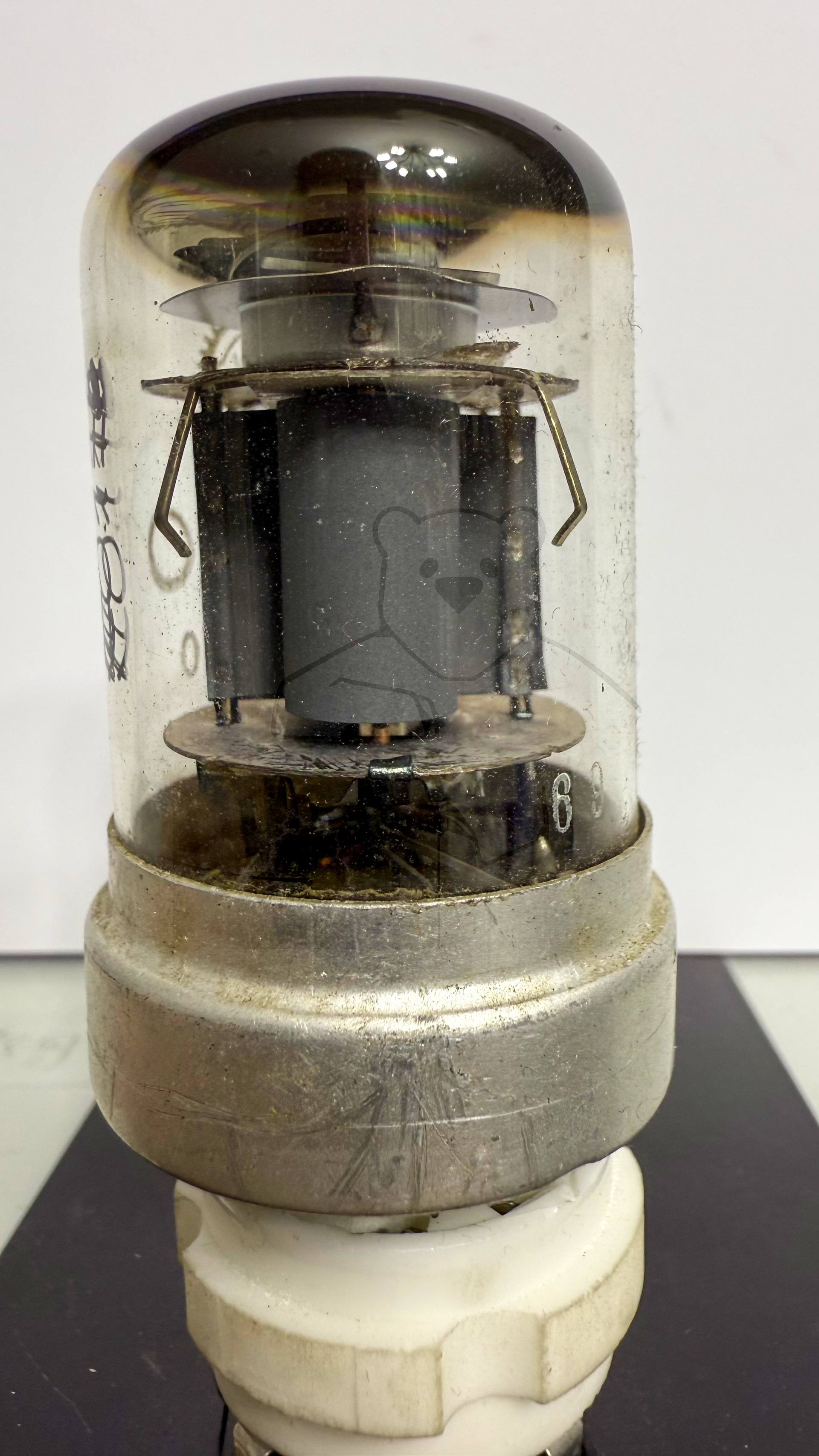

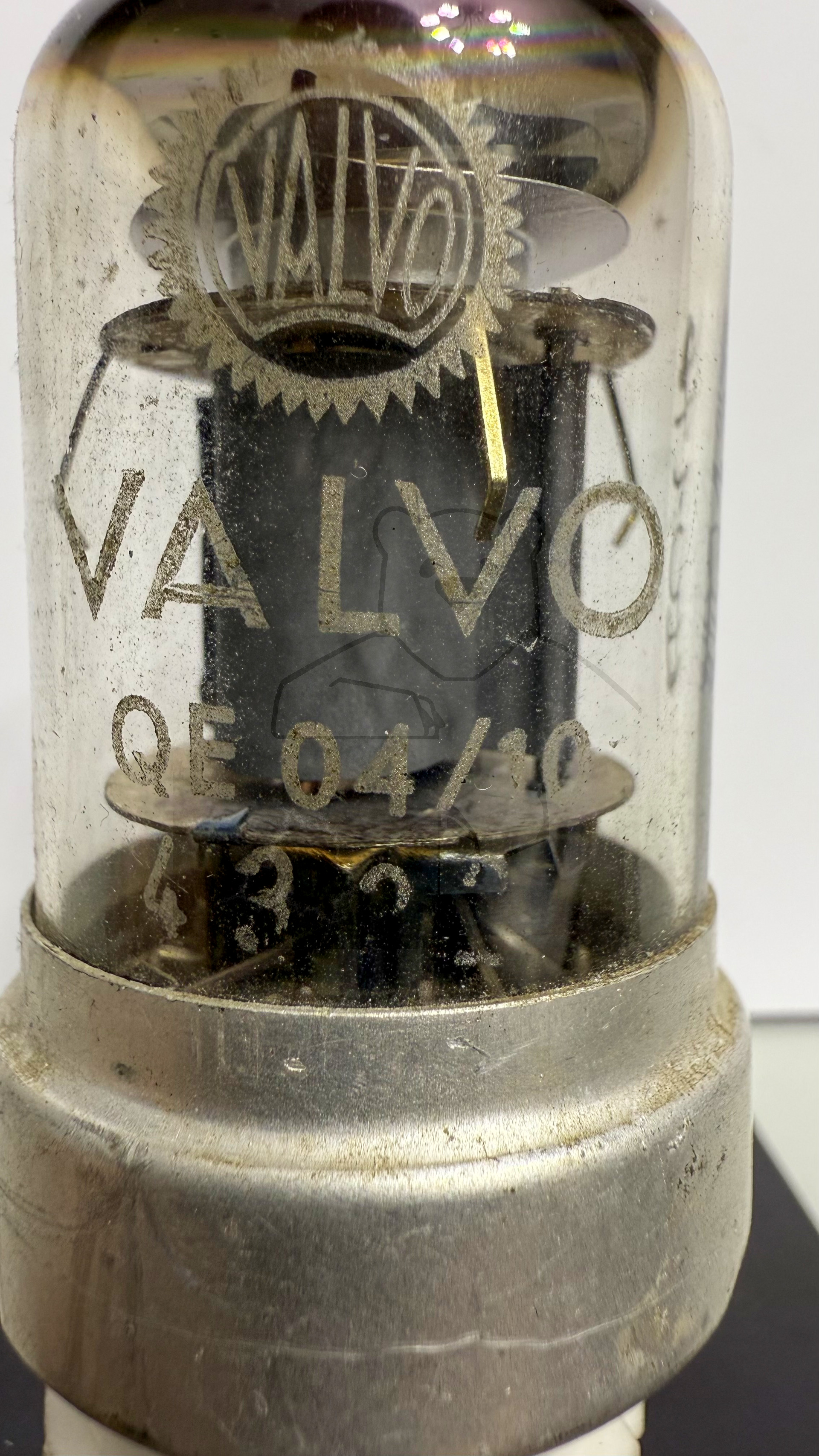

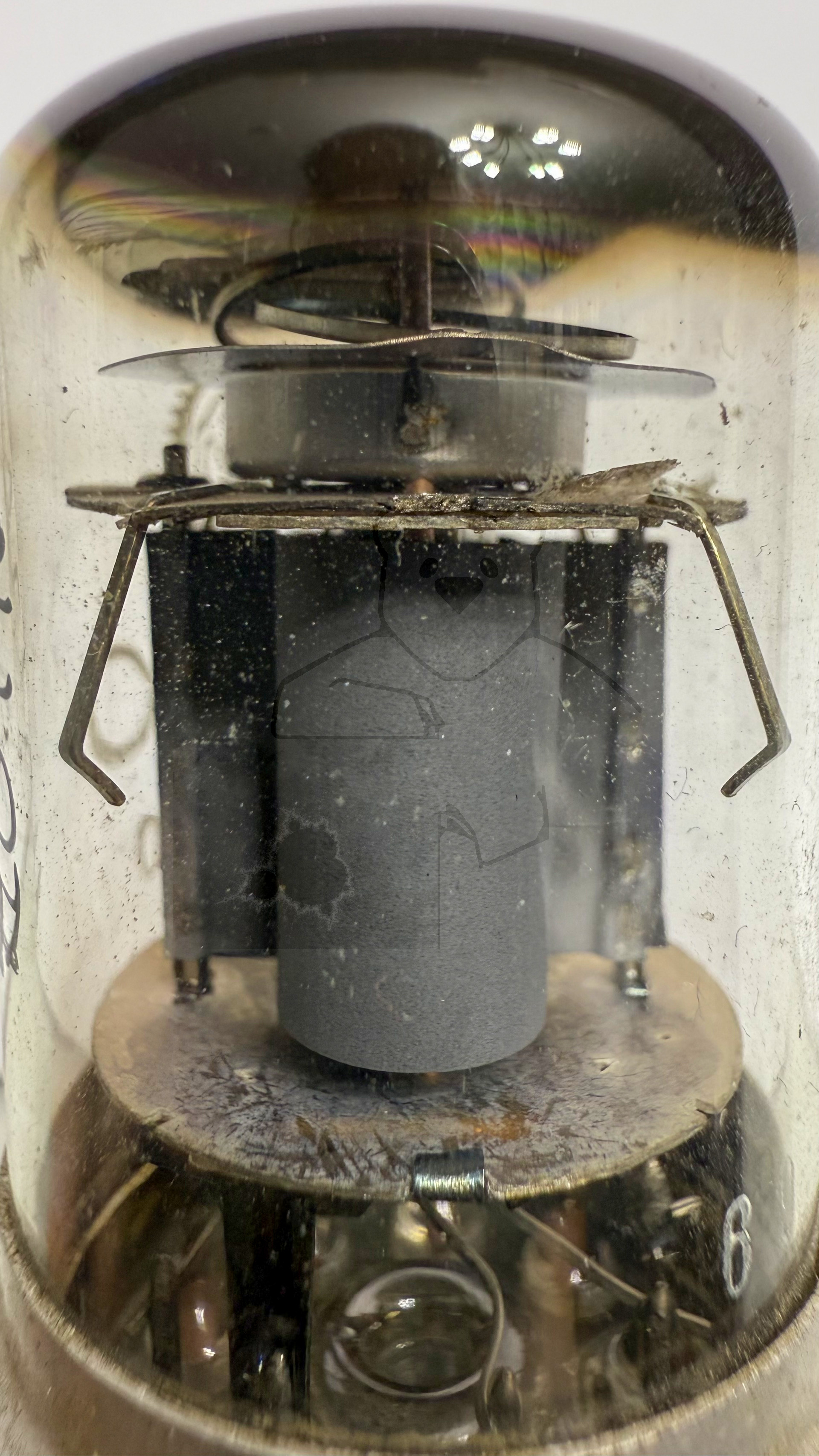

Daten und Bilder der Röhre: QE04/10

🔎 Beschreibung der Röhre: QE04/10

Name	QE04/10
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt

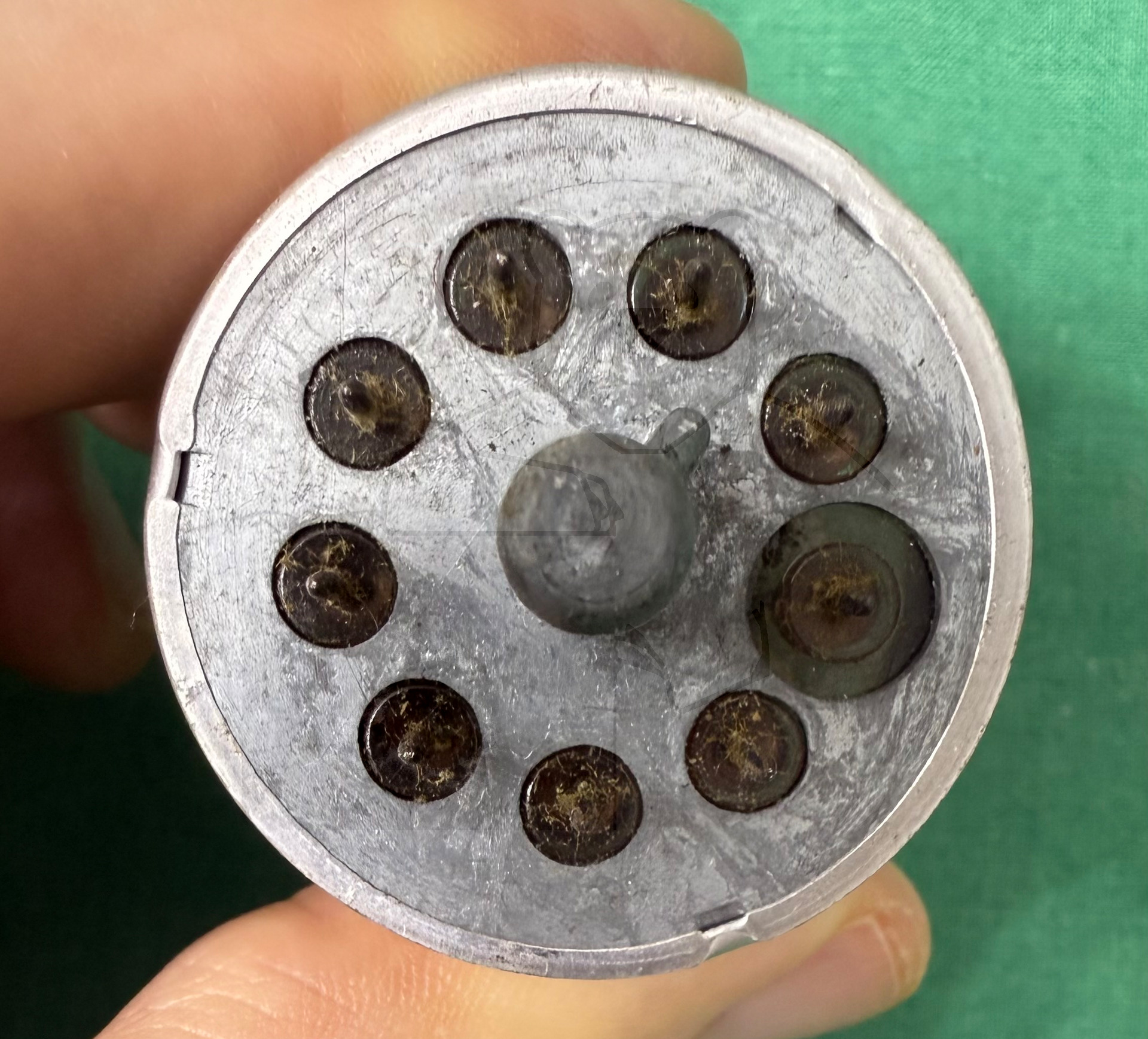

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 9pol. → Liste aller Röhren mit: Loktal, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 15:02:47

🔎 Beschreibung der Systeme für die Röhre: QE04/10

	System 1
Kathode	6
Gitter 1	7
Gitter 2	3, 4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 9
Abschirmung	5, 8
Funktion	→ Endtetrode, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

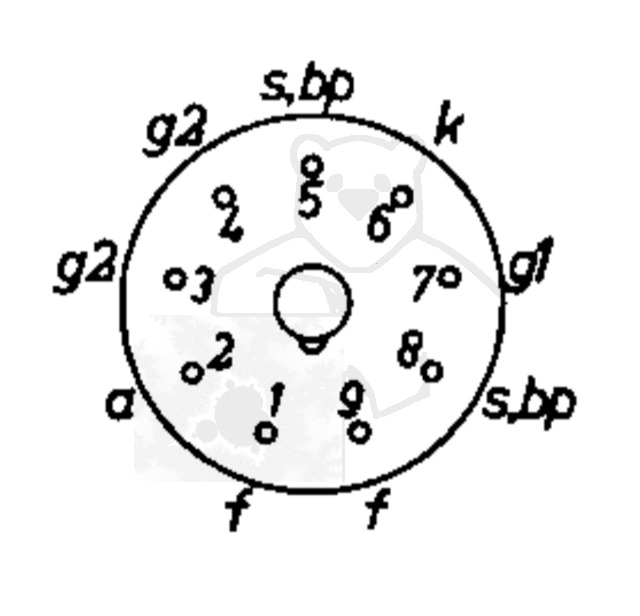

🔎 Sockelschaltung der QE04/10

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: QE04/10
Datenblatt QE04-10 Philips.pdf (267 kB)
Datenblatt QE04-10 Valvo.pdf (111 kB)
Pruefkarte QE04-10 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (288 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
