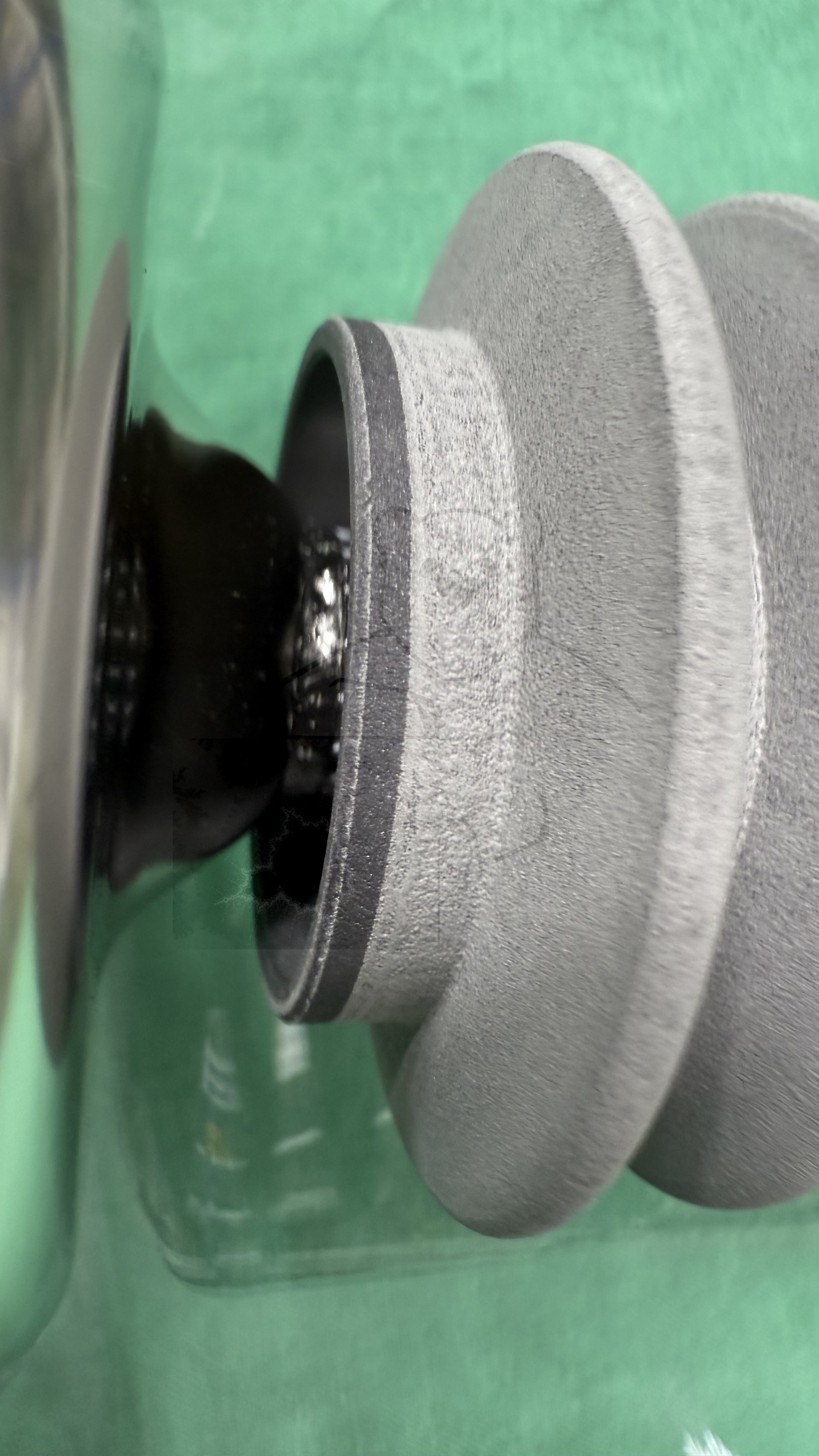

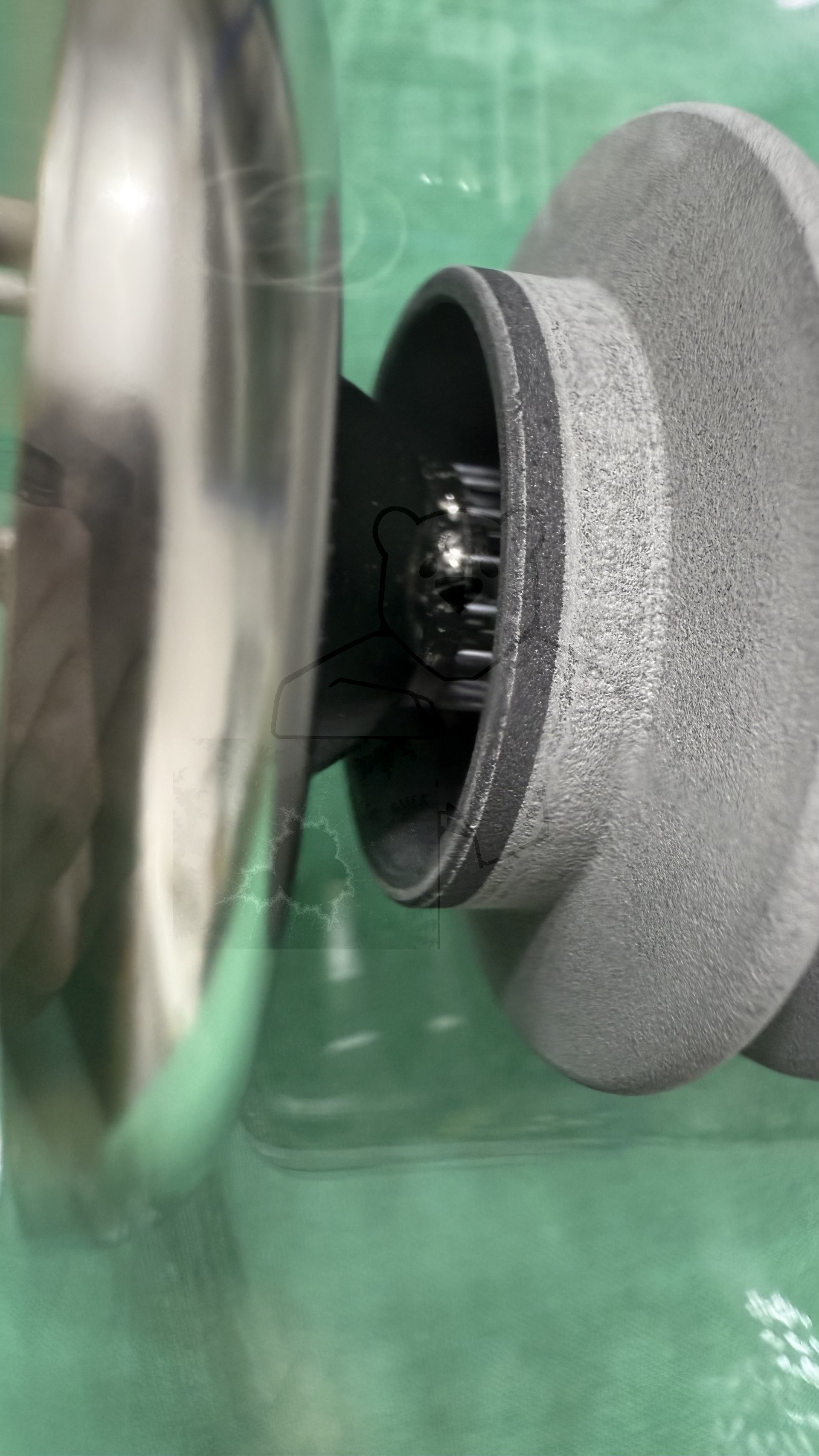

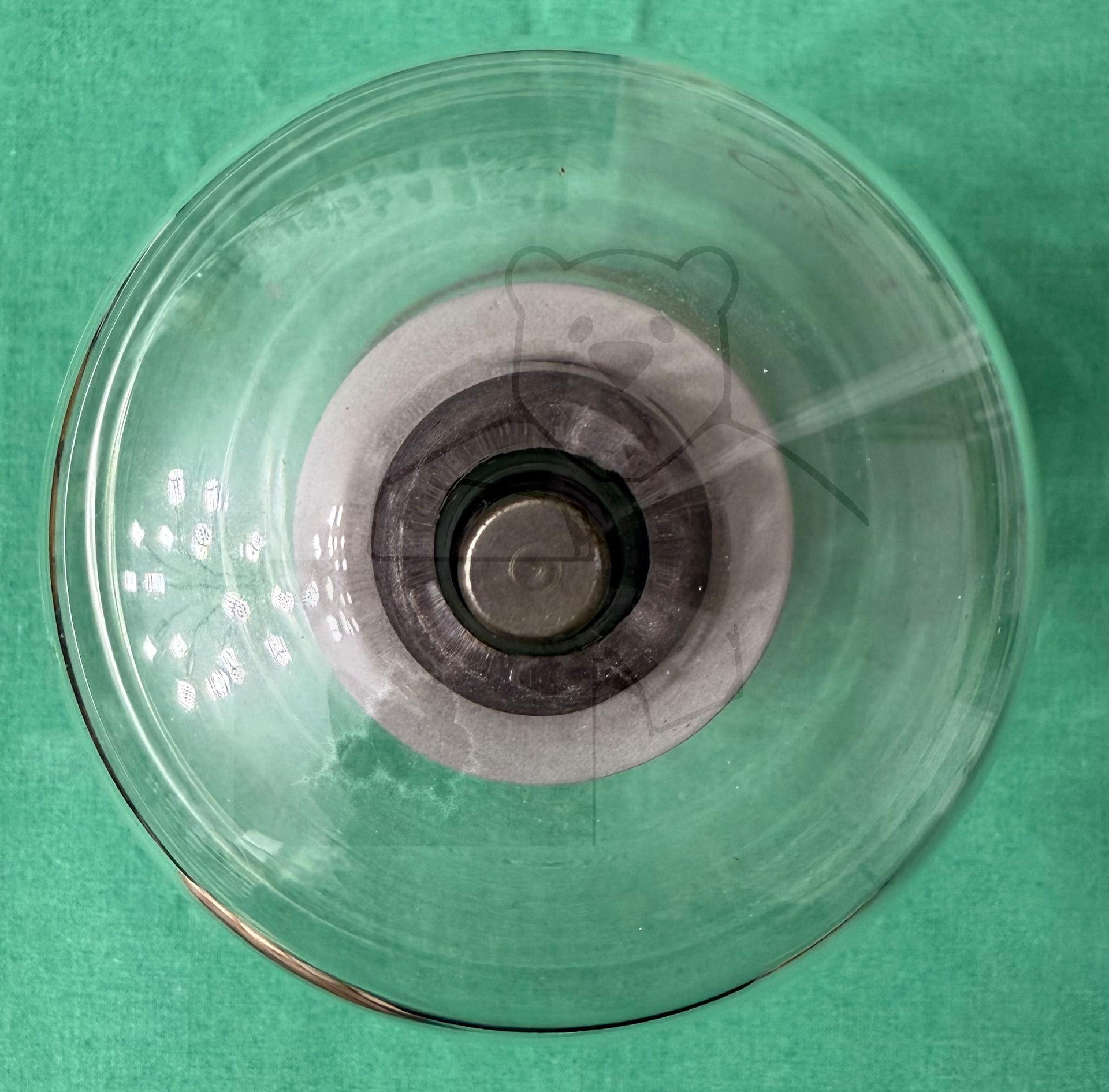

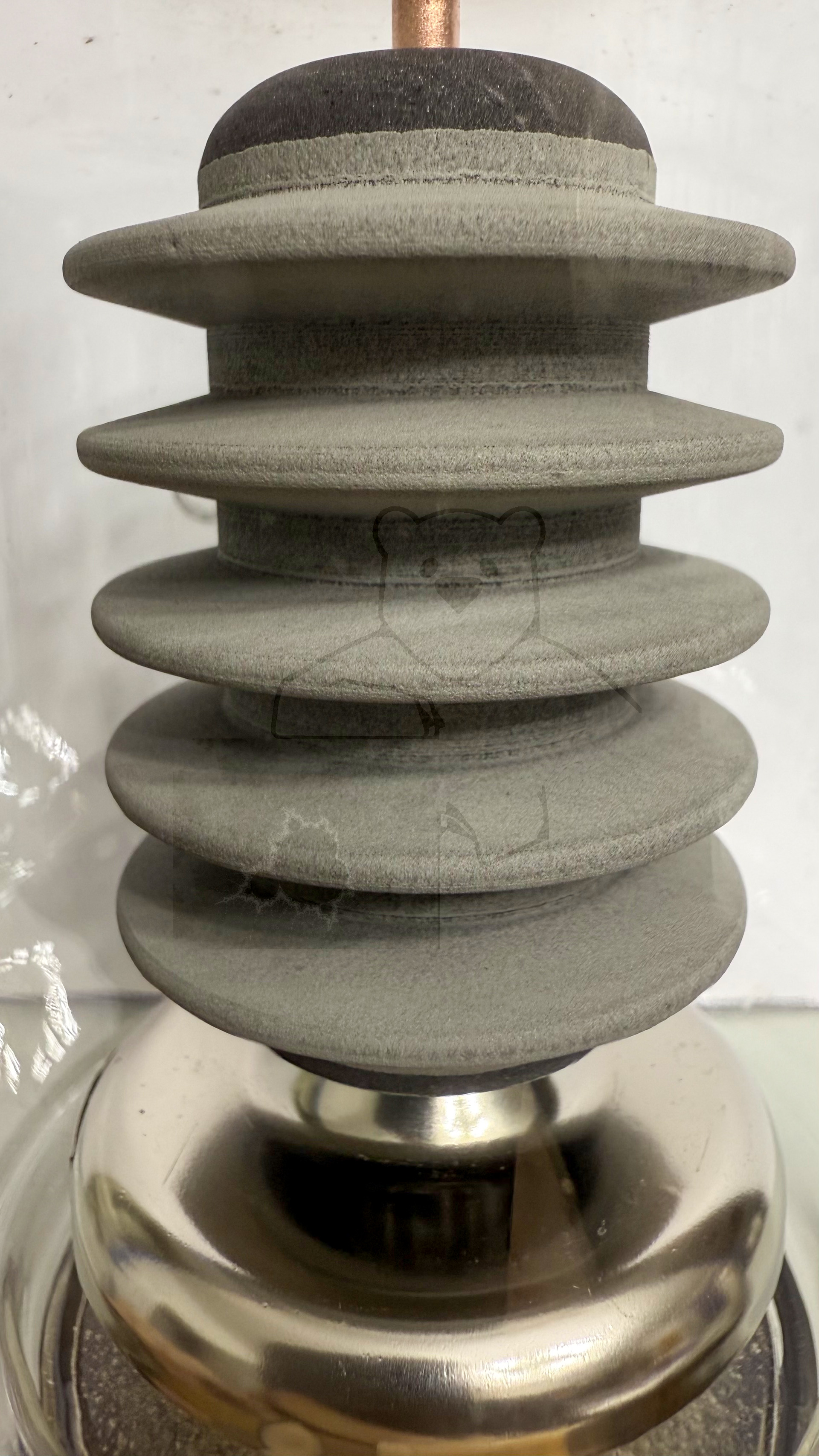

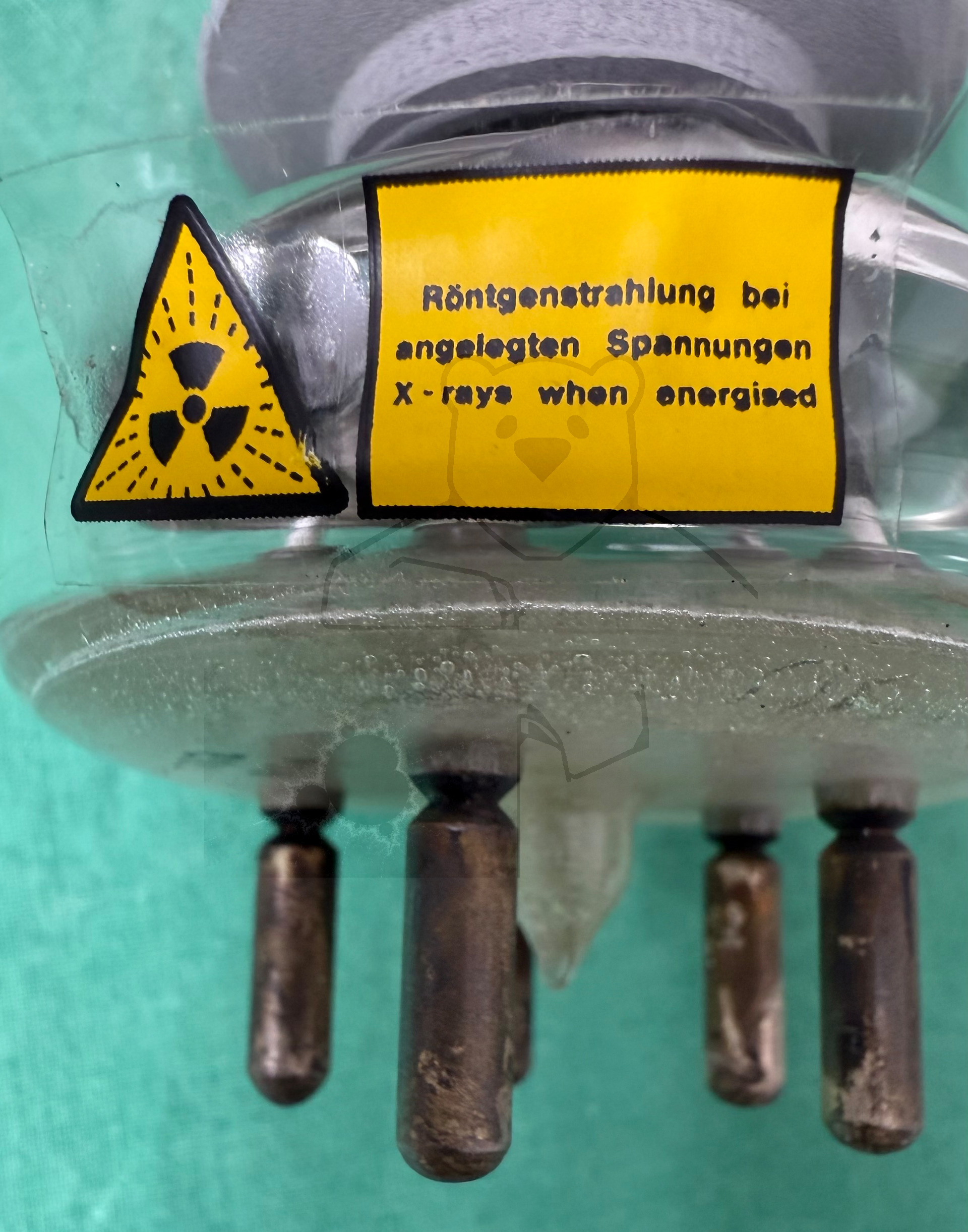

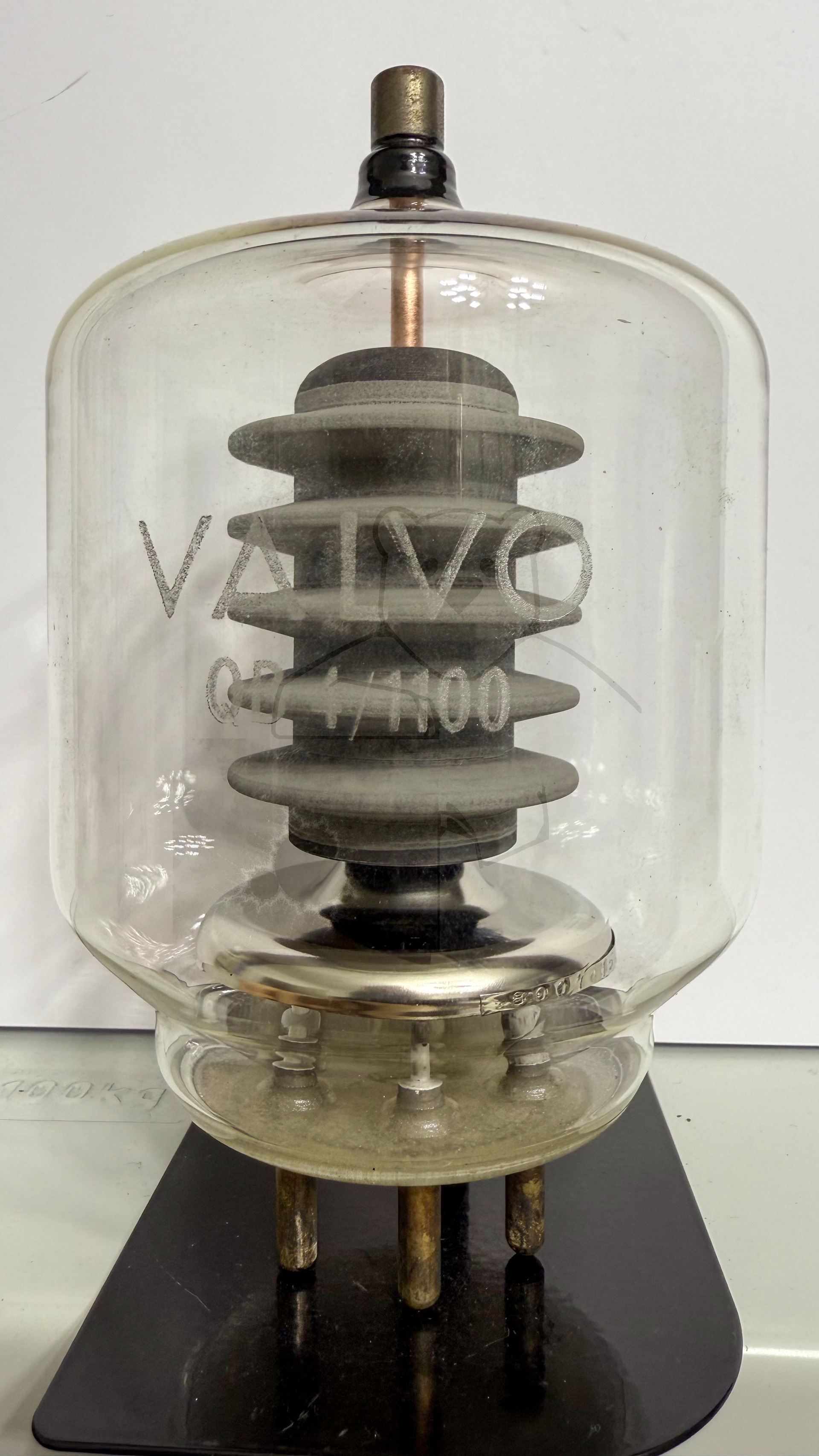

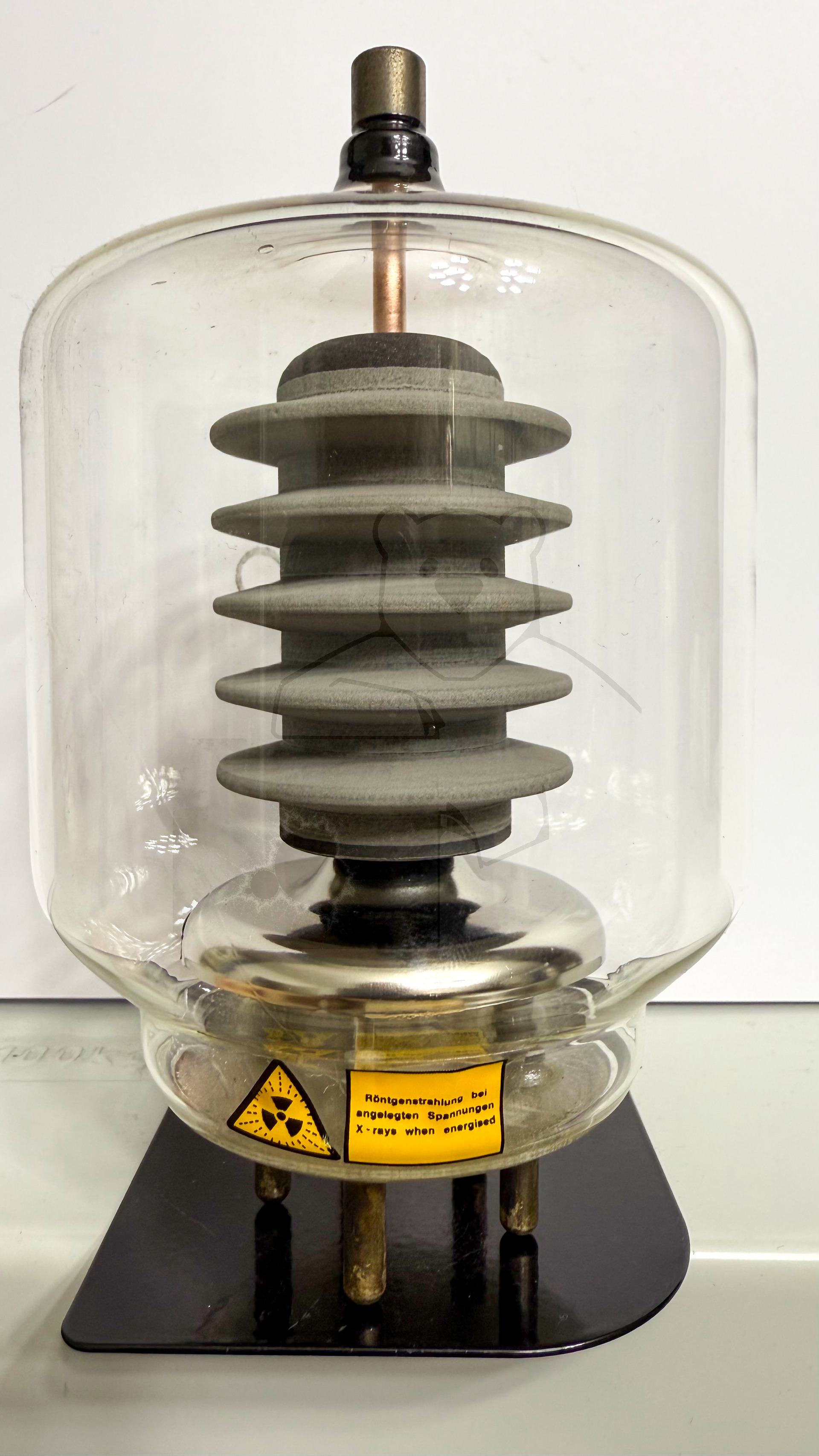

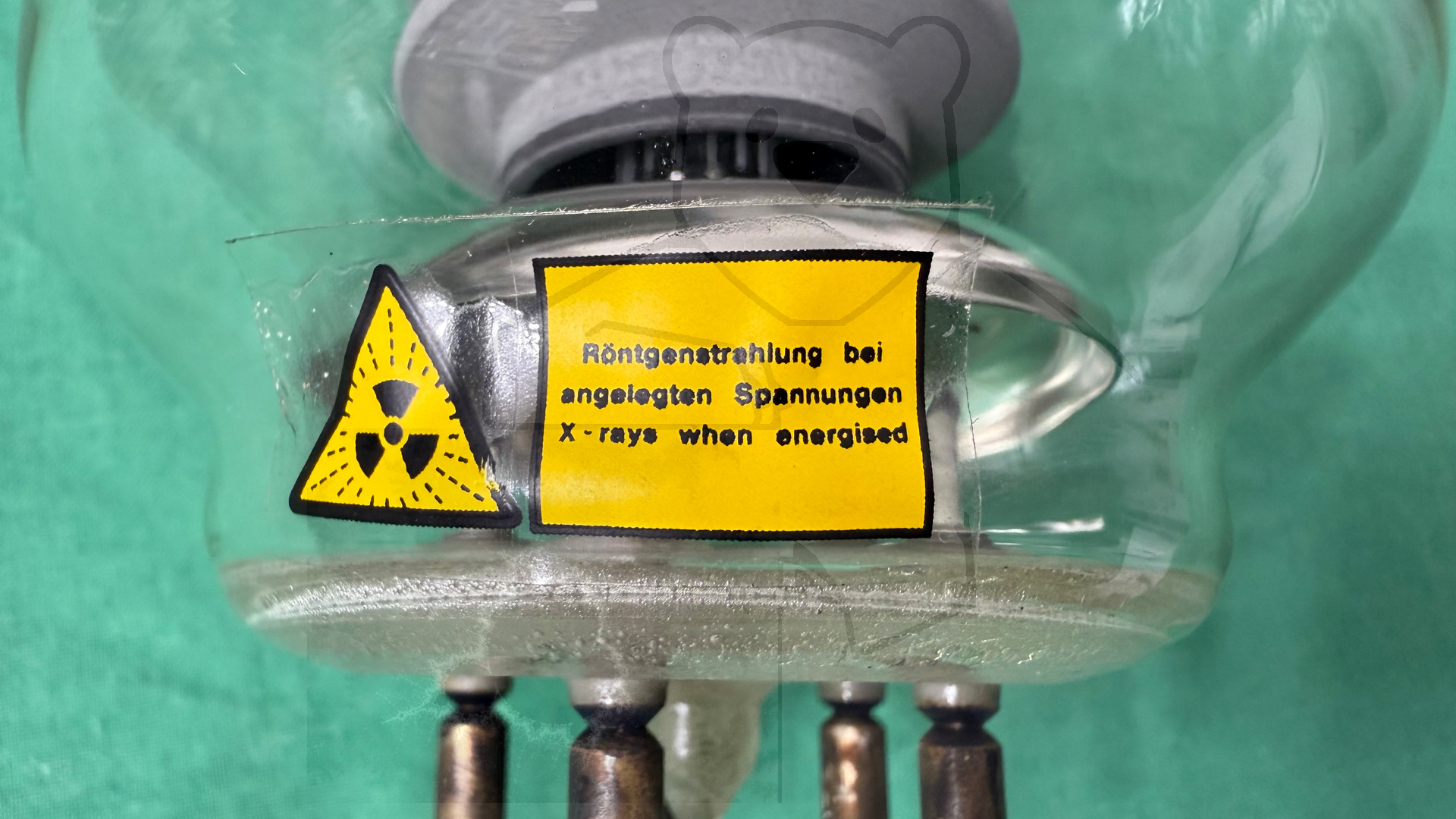

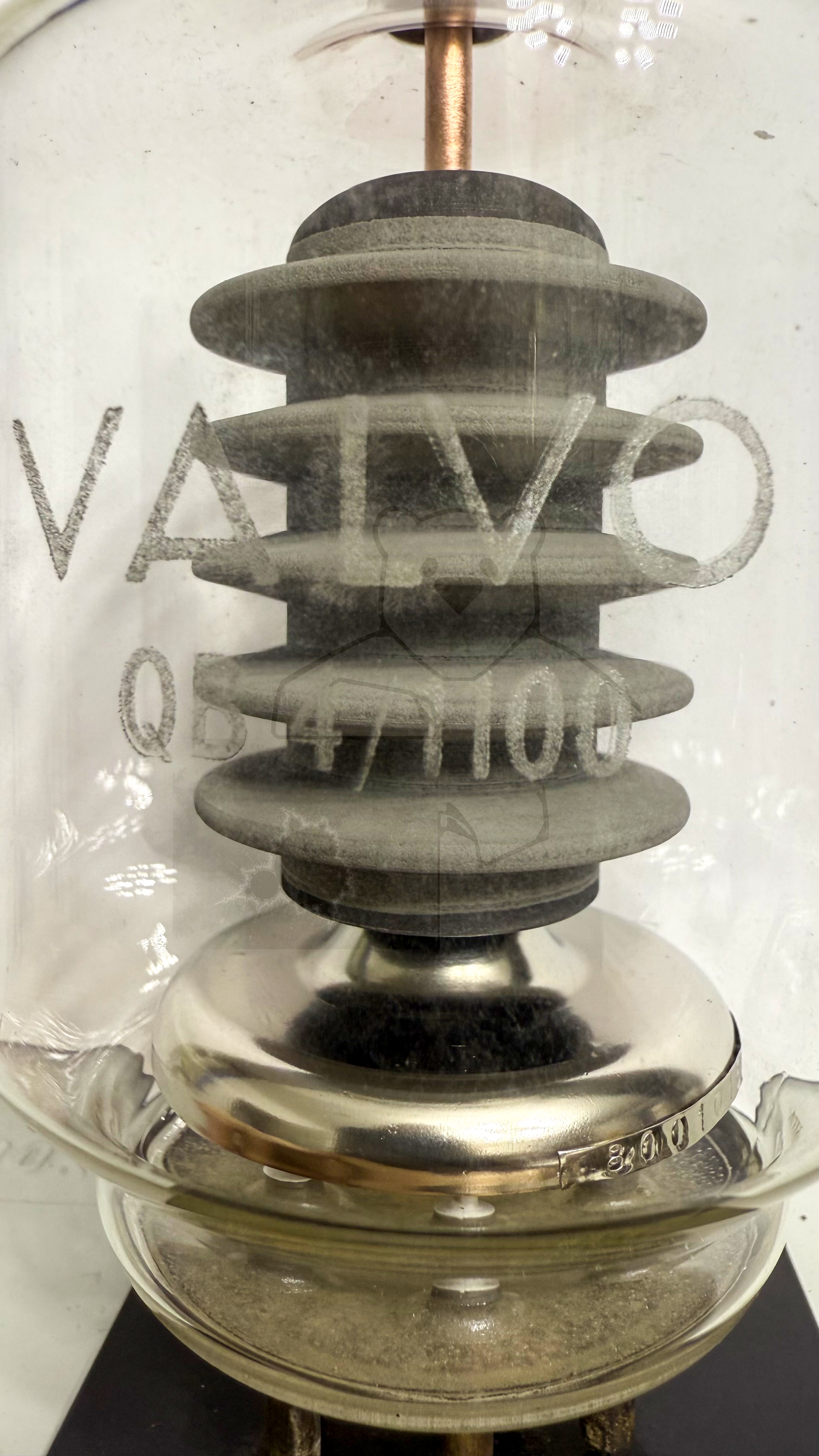

Daten und Bilder der Röhre: QB4/1100

🔎 Beschreibung der Röhre: QB4/1100

Name	QB4/1100
Vergleichsname	7525
Heizspannung (Volt)	5
Heizstrom (Ampère)	14,1
Art der Heizung	Direkt

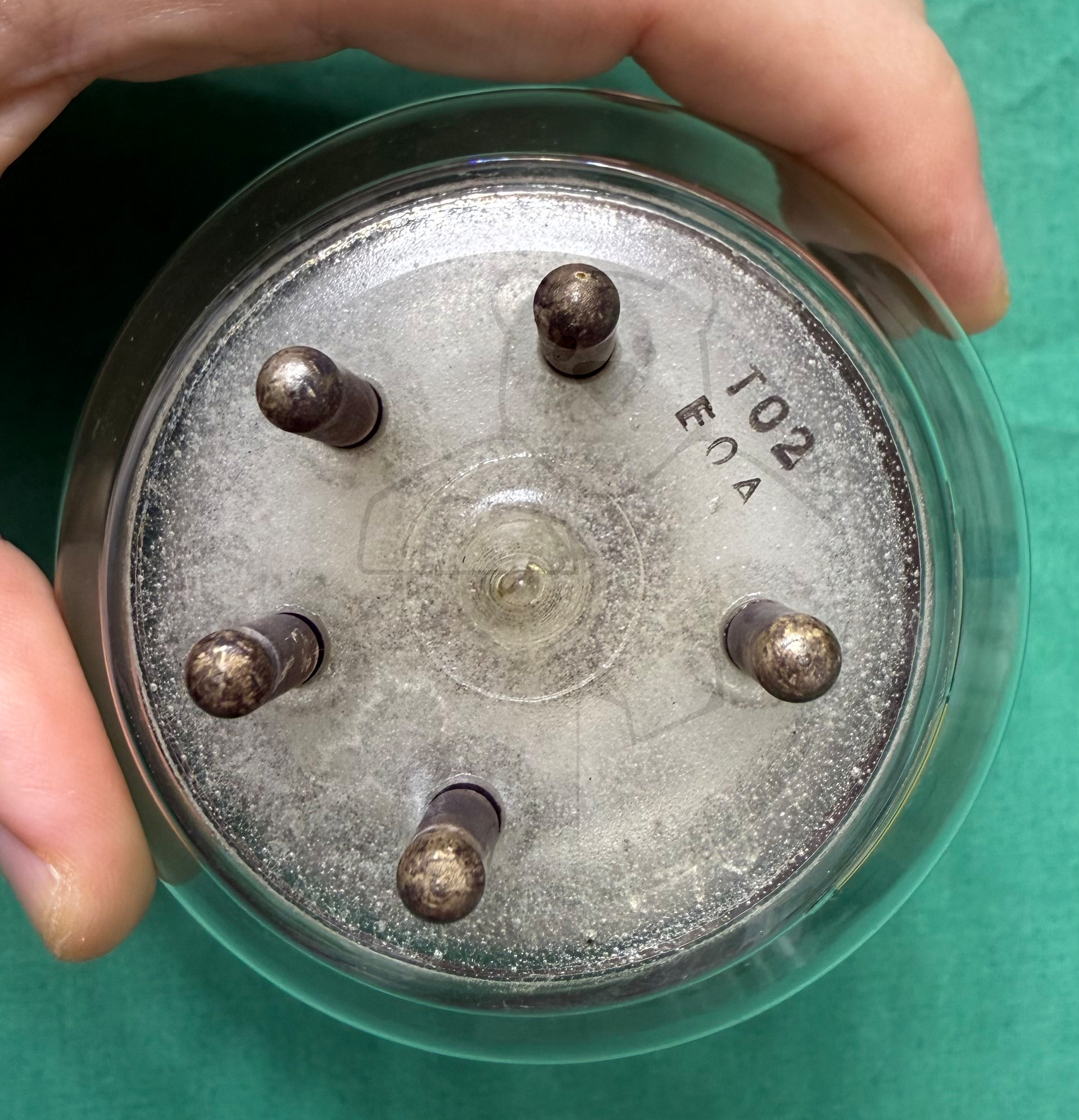

Röhren mit Sockel	→ Informationen zum Sockel: Giant, 5pol. → Liste aller Röhren mit: Giant, 5pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 15:00:39

🔎 Beschreibung der Systeme für die Röhre: QB4/1100

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

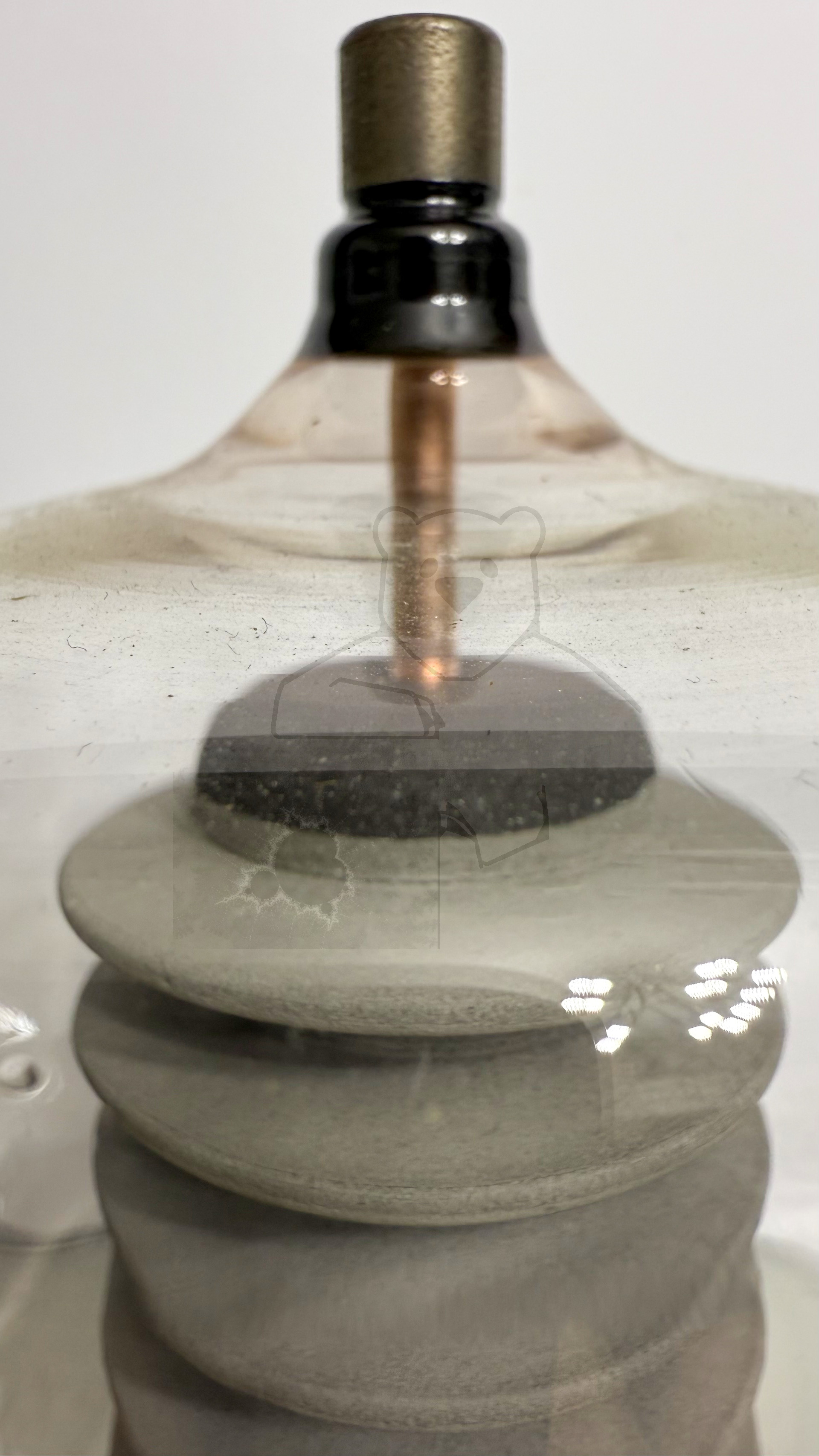

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

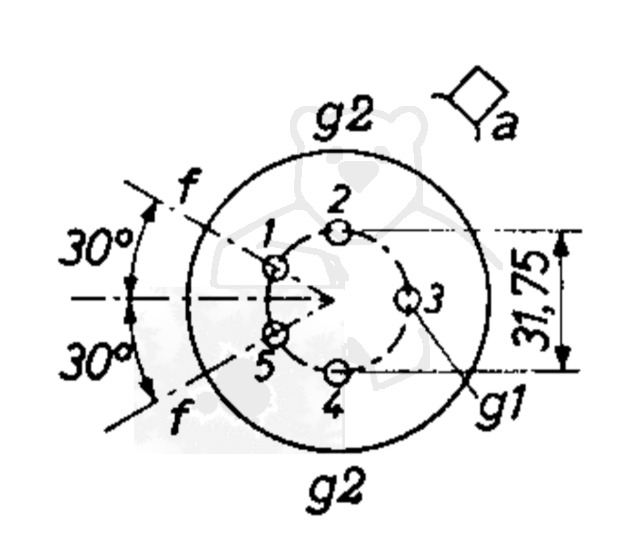

🔎 Sockelschaltung der QB4/1100

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: QB4/1100
Datenblatt QB4-1100 Philips [www.tubedata.info].pdf (630 kB)
Datenblatt QB4-1100 Valvo.pdf (384 kB)
Datenblatt QB4-1100GA Philips.pdf (38 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
