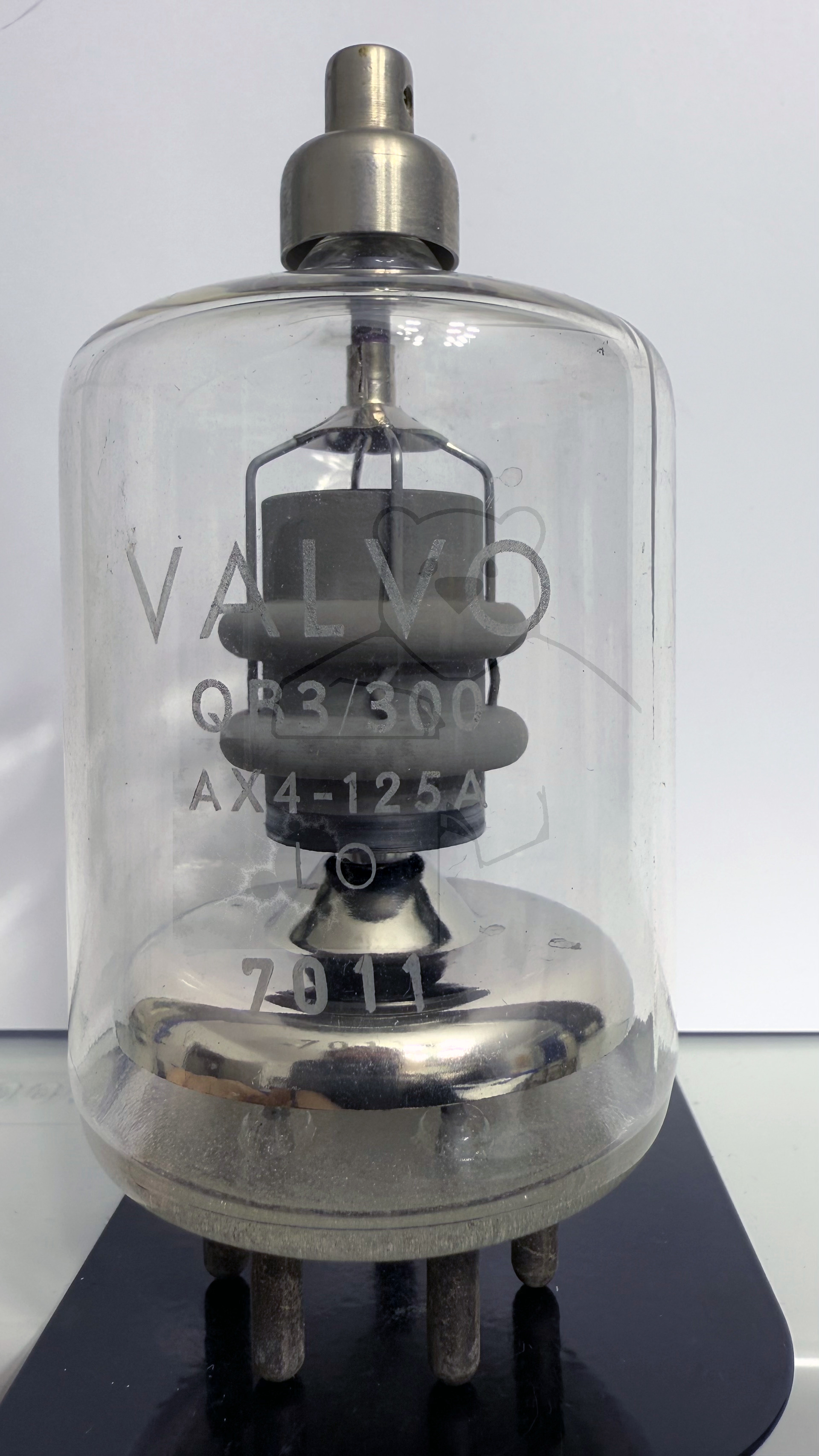

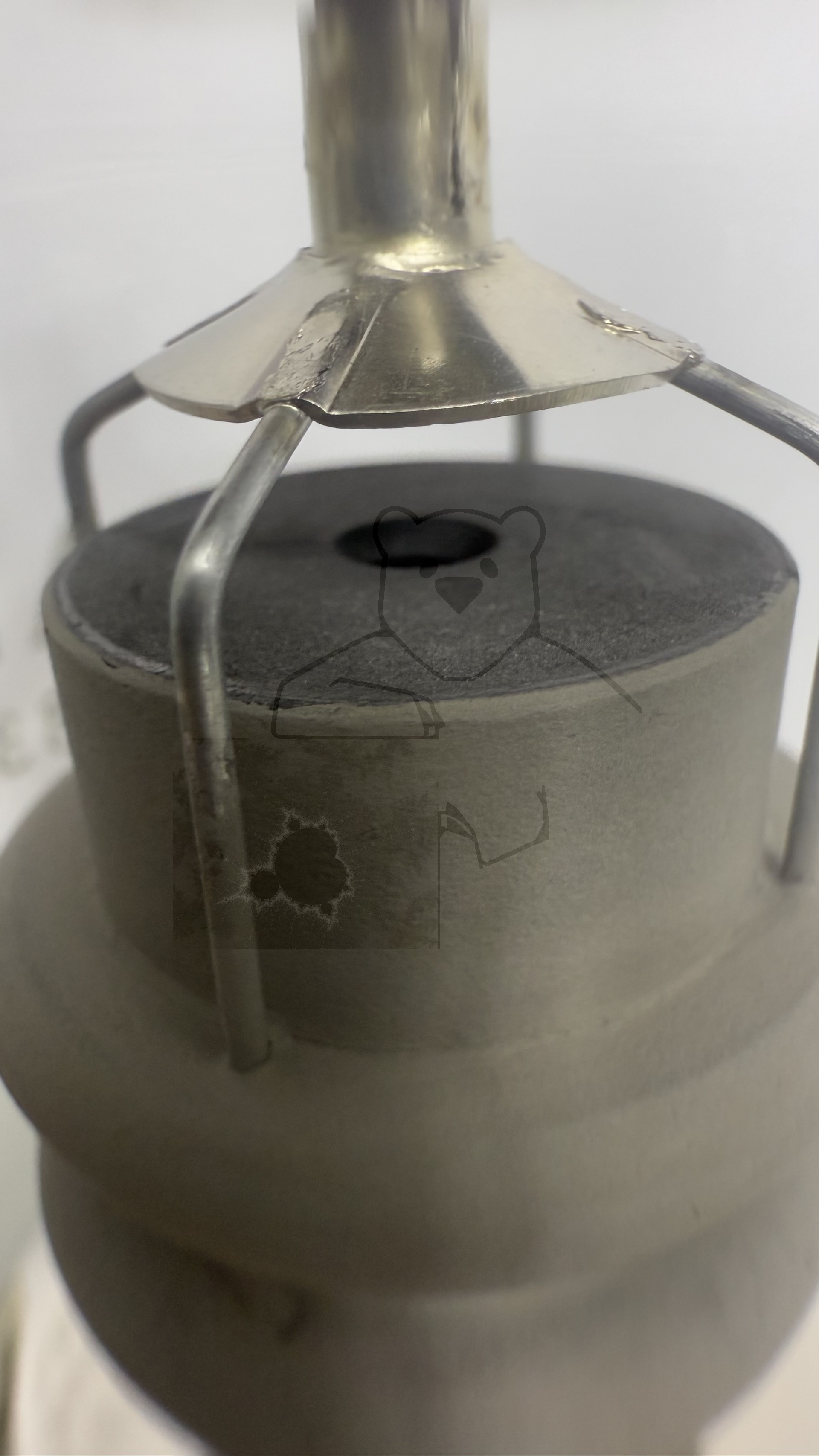

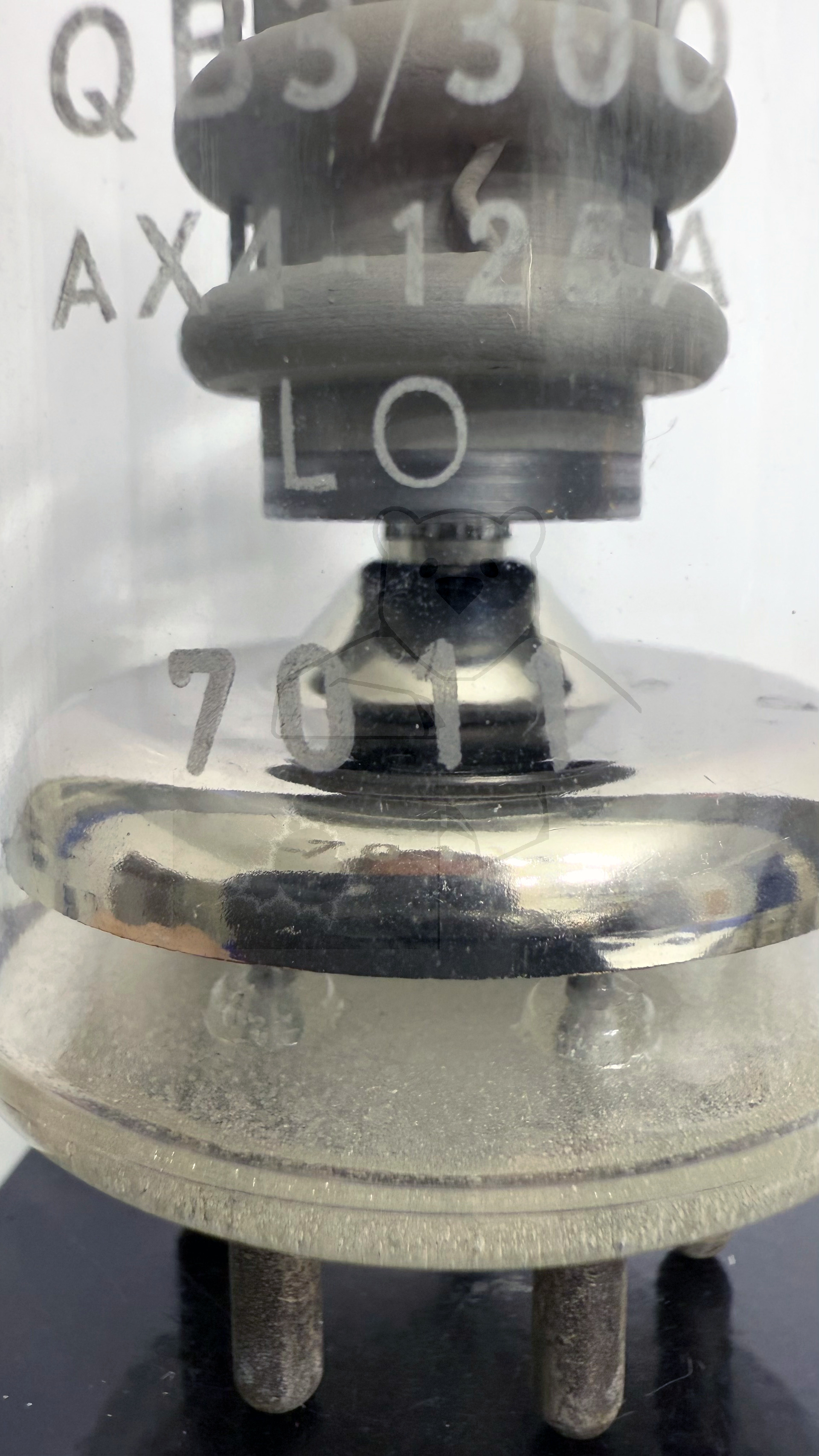

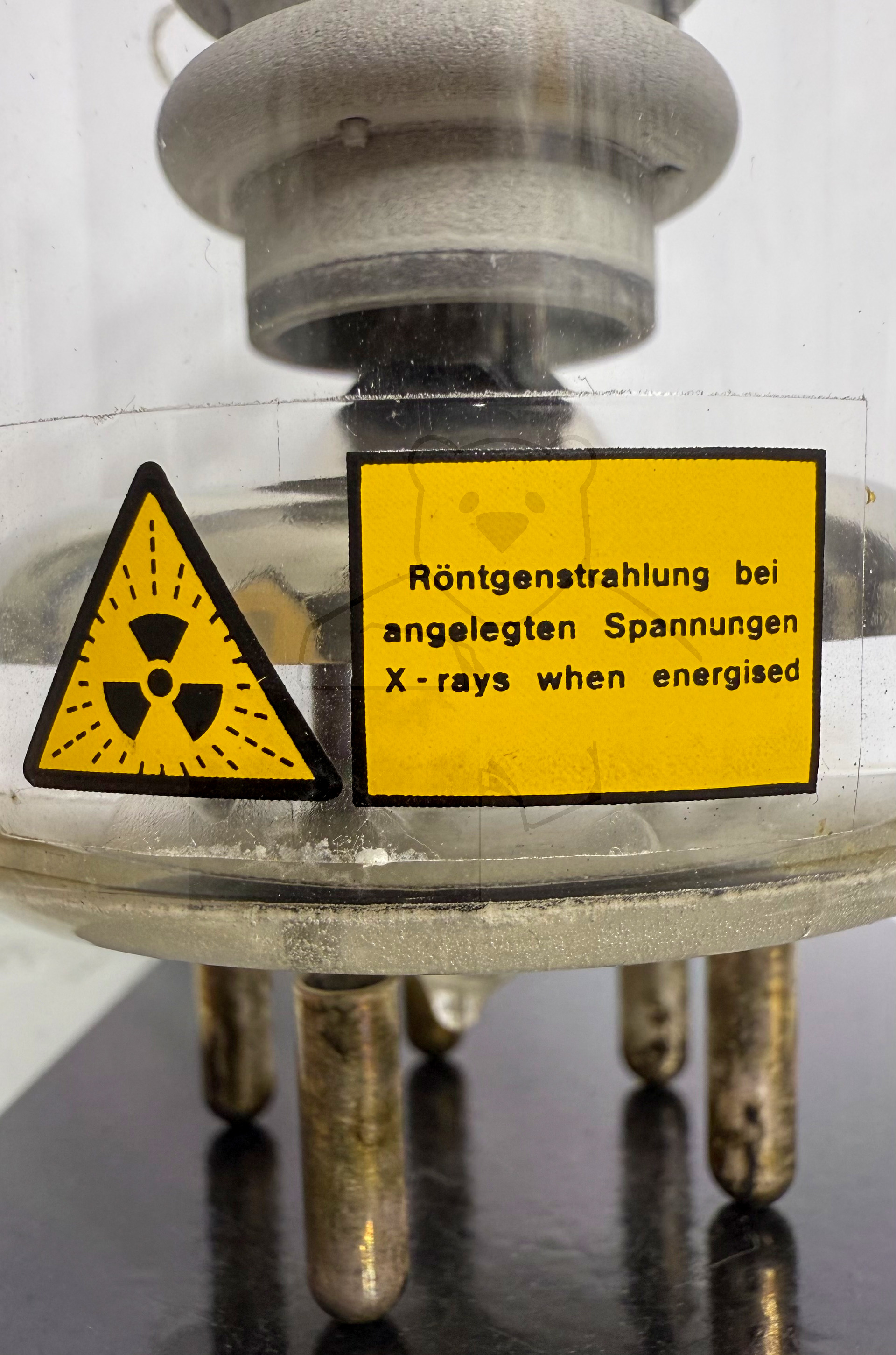

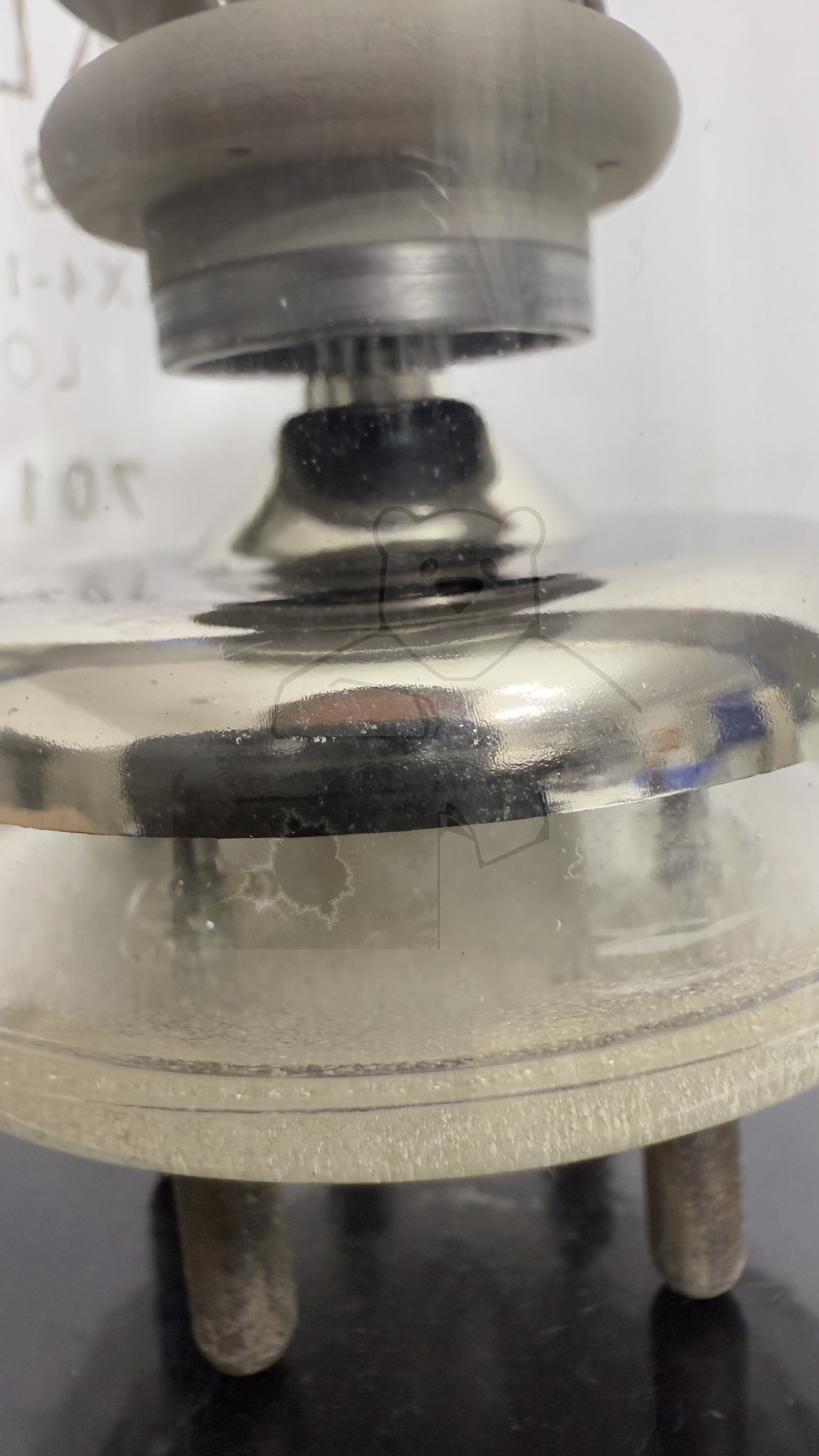

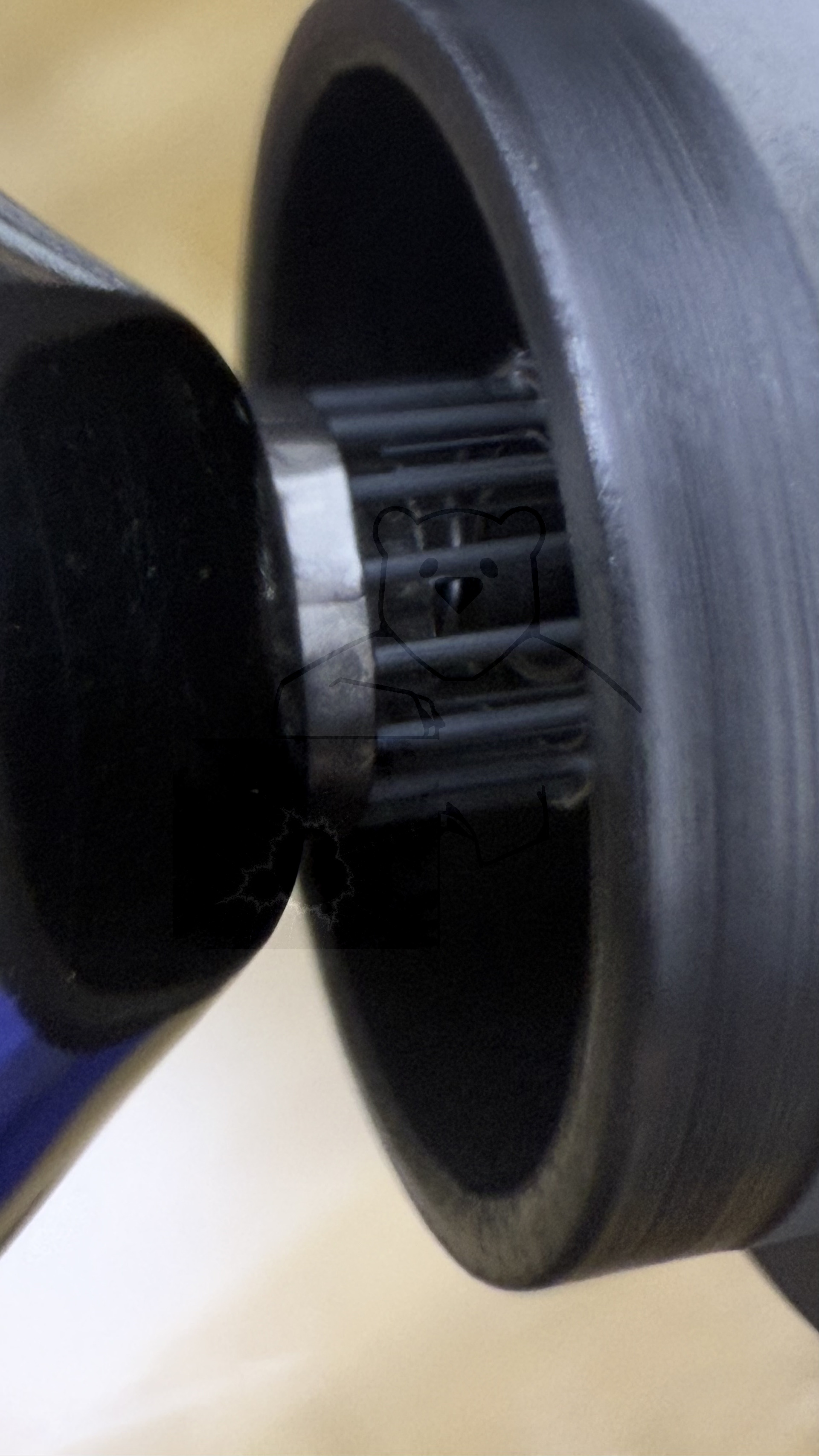

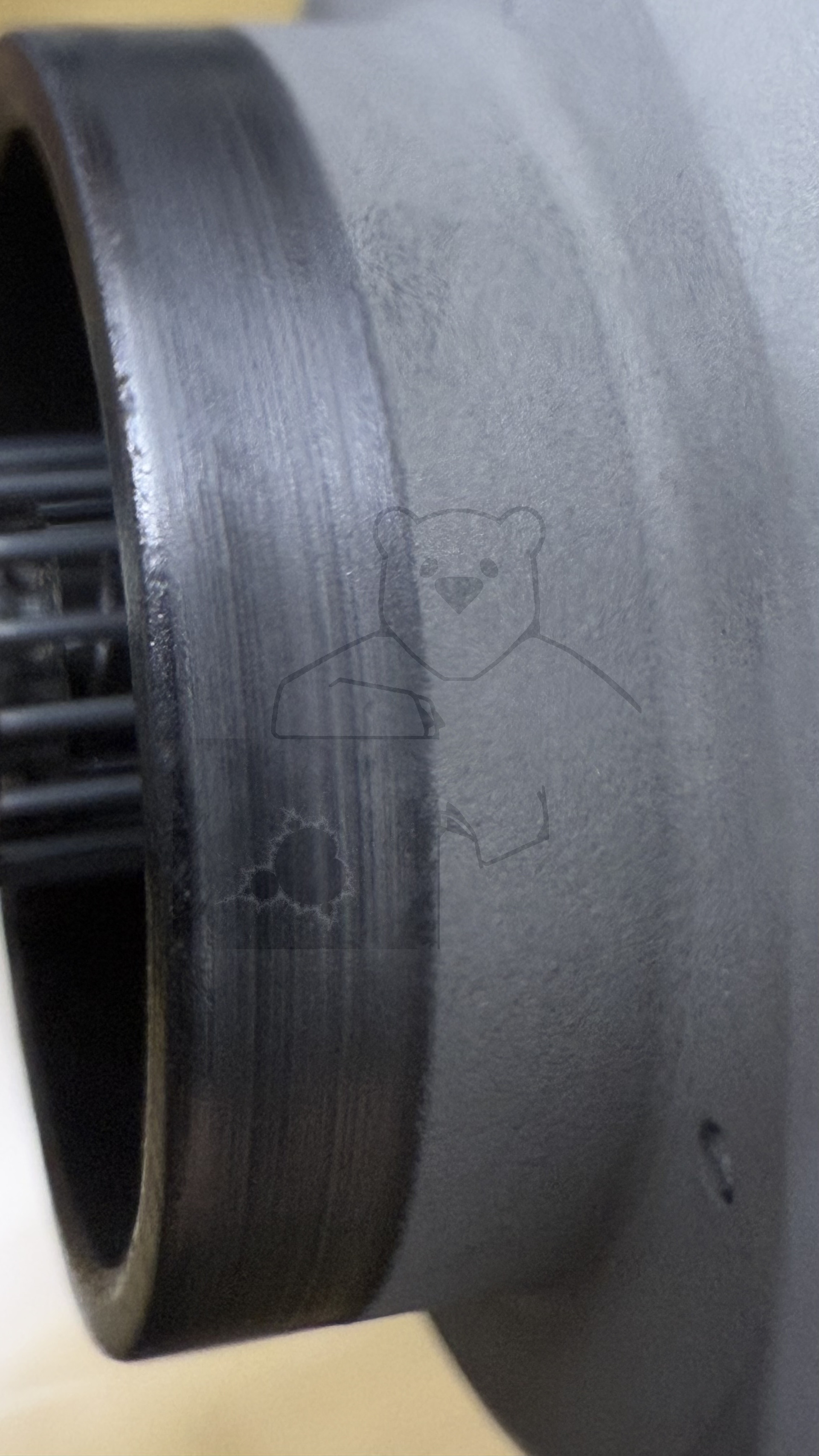

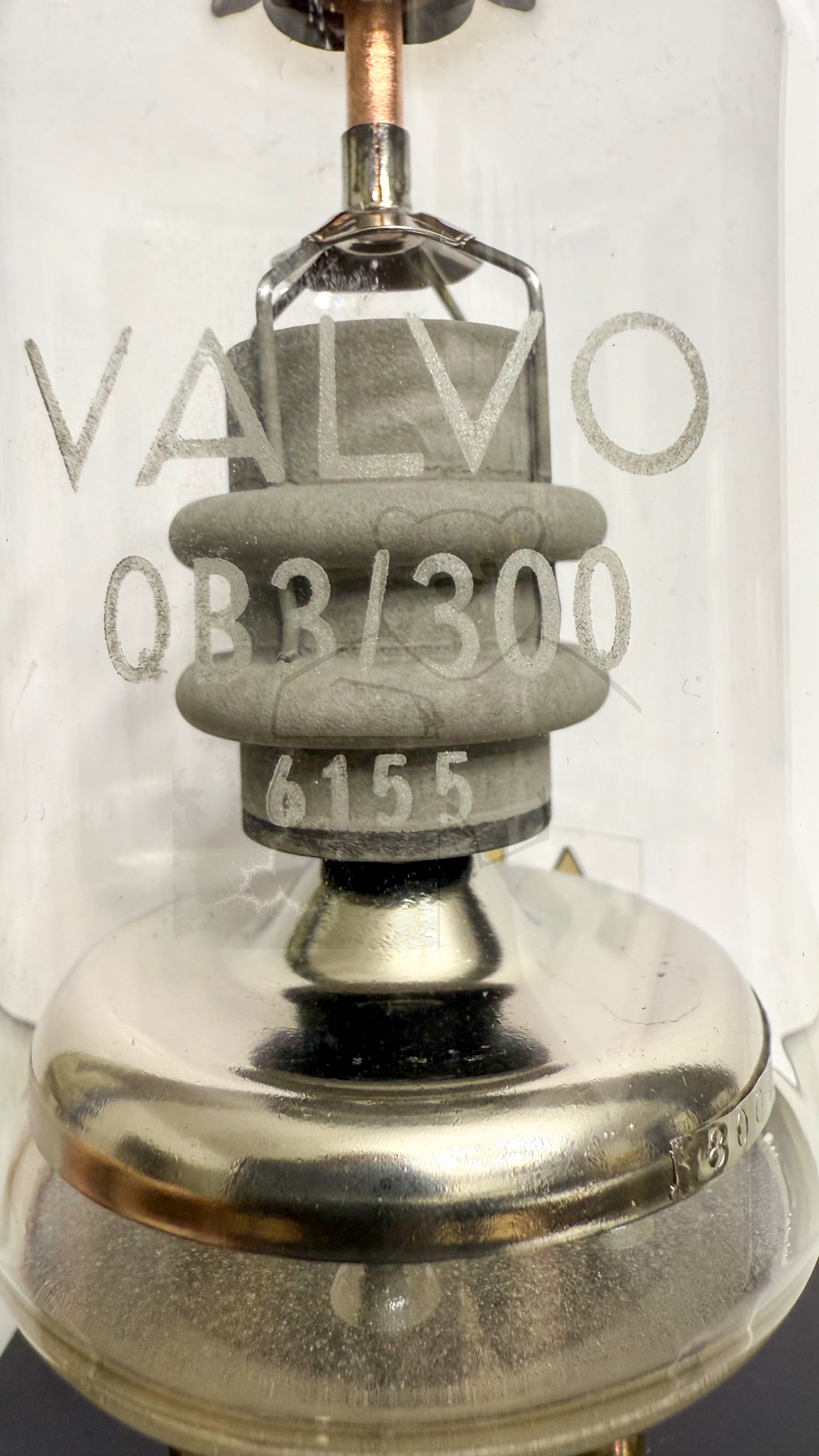

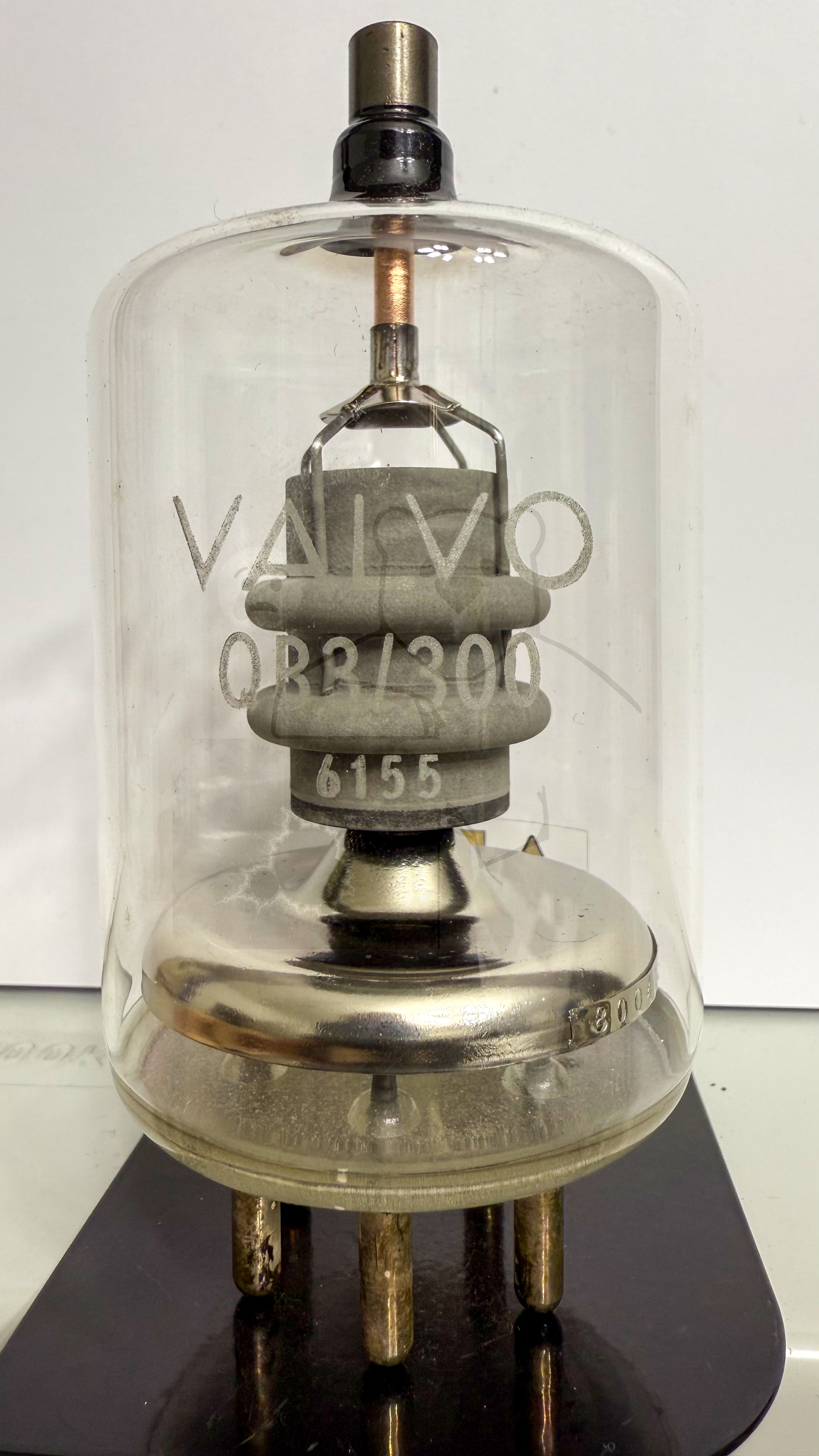

Daten und Bilder der Röhre: QB3/300

🔎 Beschreibung der Röhre: QB3/300

Name	QB3/300
Vergleichsname	RS1007
Heizspannung (Volt)	5
Heizstrom (Ampère)	6,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Giant, 5pol. → Liste aller Röhren mit: Giant, 5pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 14:59:51

🔎 Beschreibung der Systeme für die Röhre: QB3/300

	System 1
Kathode	1
Gitter 1	3
Gitter 2	2, 4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

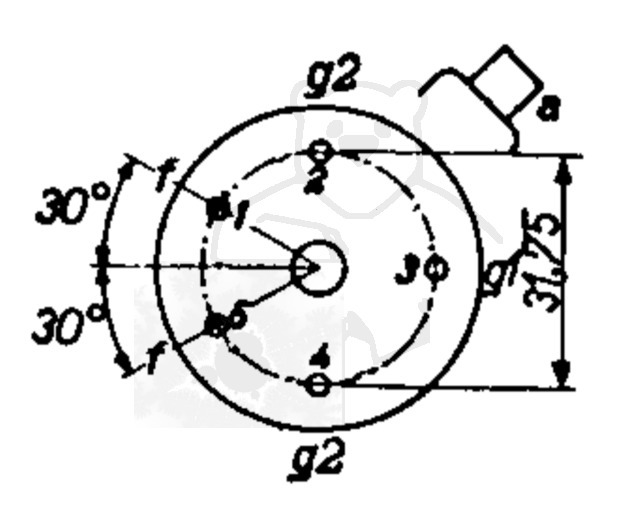

🔎 Sockelschaltung der QB3/300

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: QB3/300
Datenblatt QB3-300 Miniwatt [www.tubedata.info].pdf (37 kB)
Datenblatt QB3-300 Philips Version 1 [www.tubedata.info].pdf (1078 kB)
Datenblatt QB3-300 Philips Version 2.pdf (653 kB)
Datenblatt QB3-300 Valvo.pdf (381 kB)
Pruefkarte QB3-300 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
