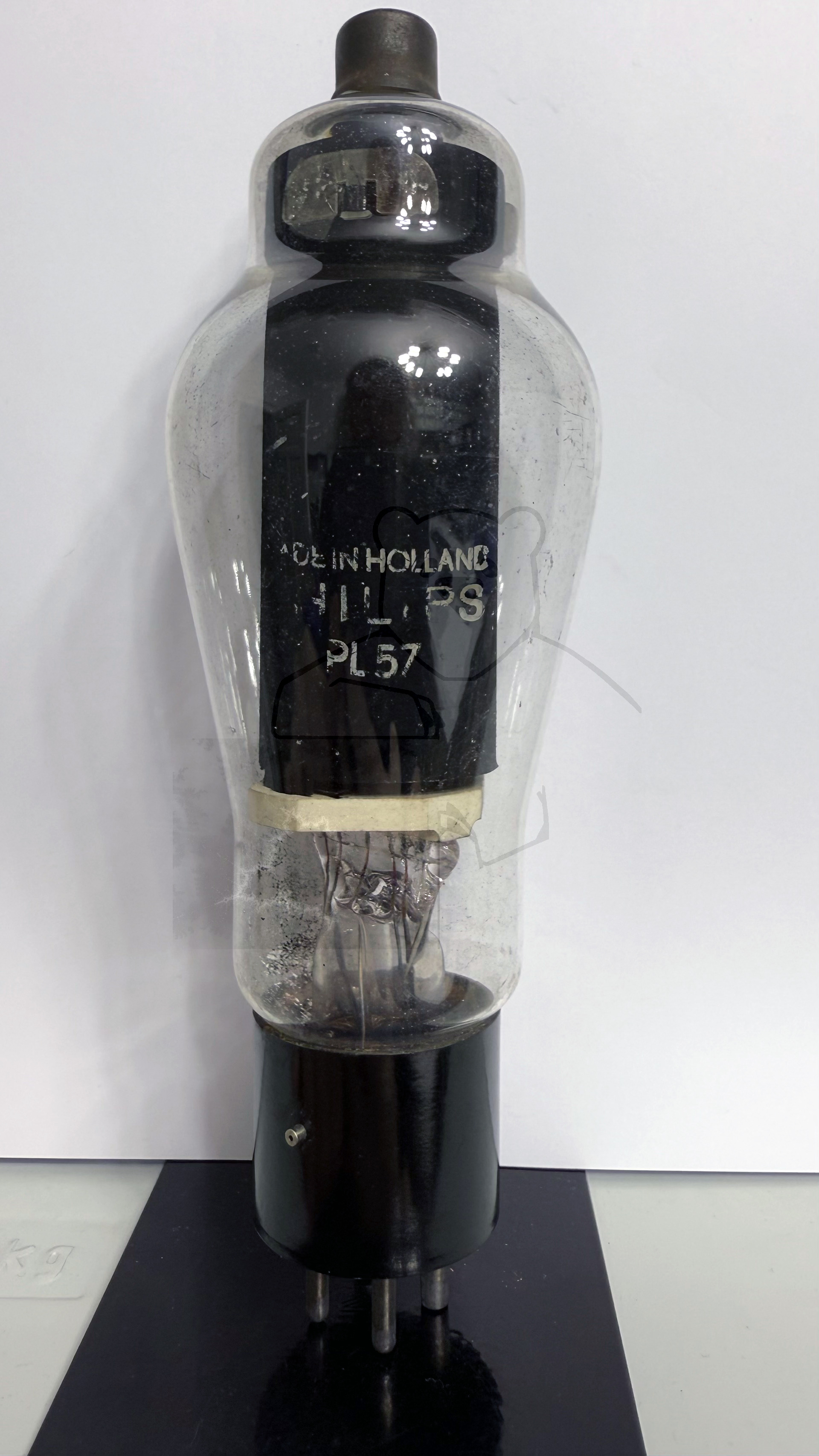

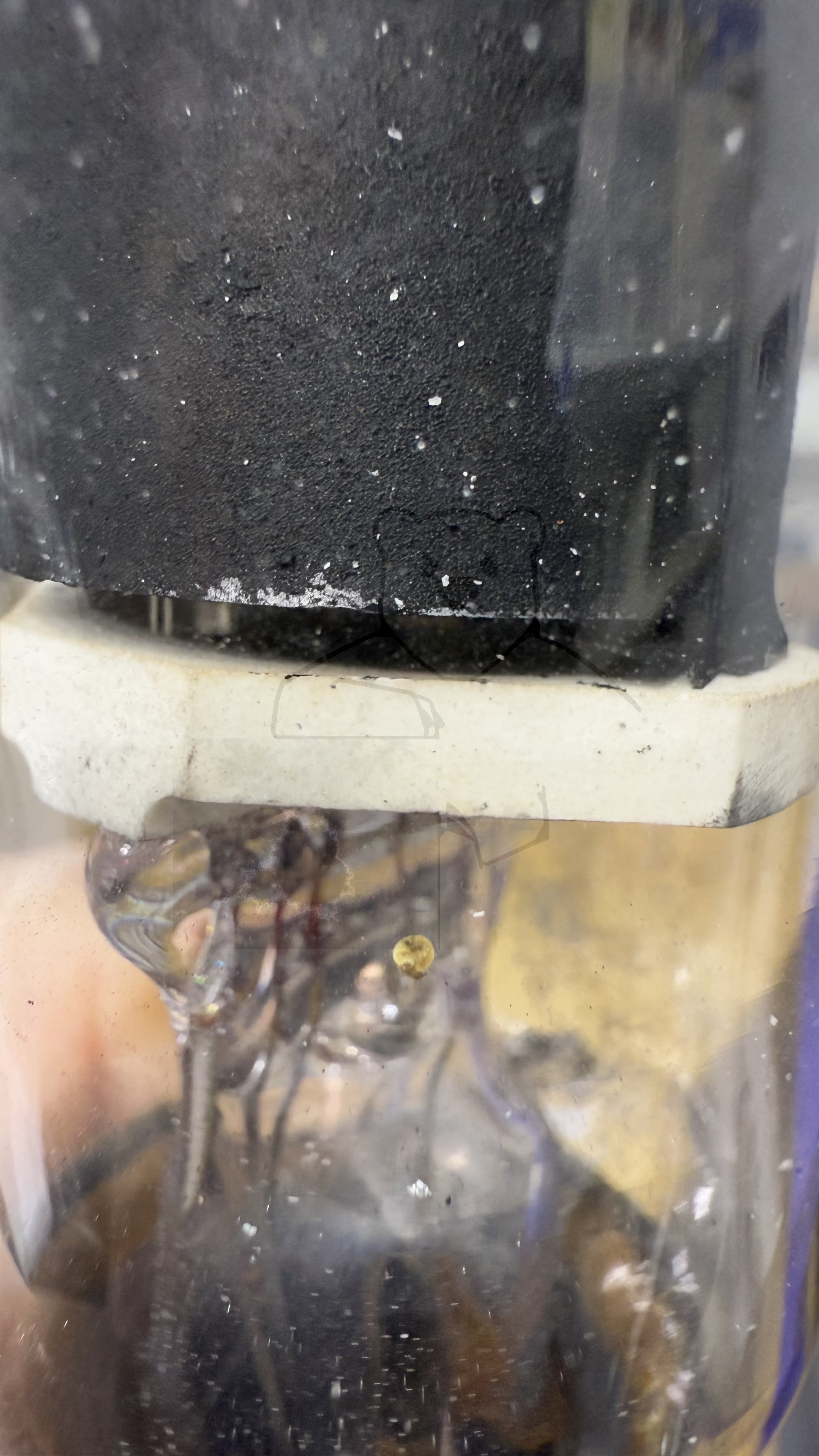

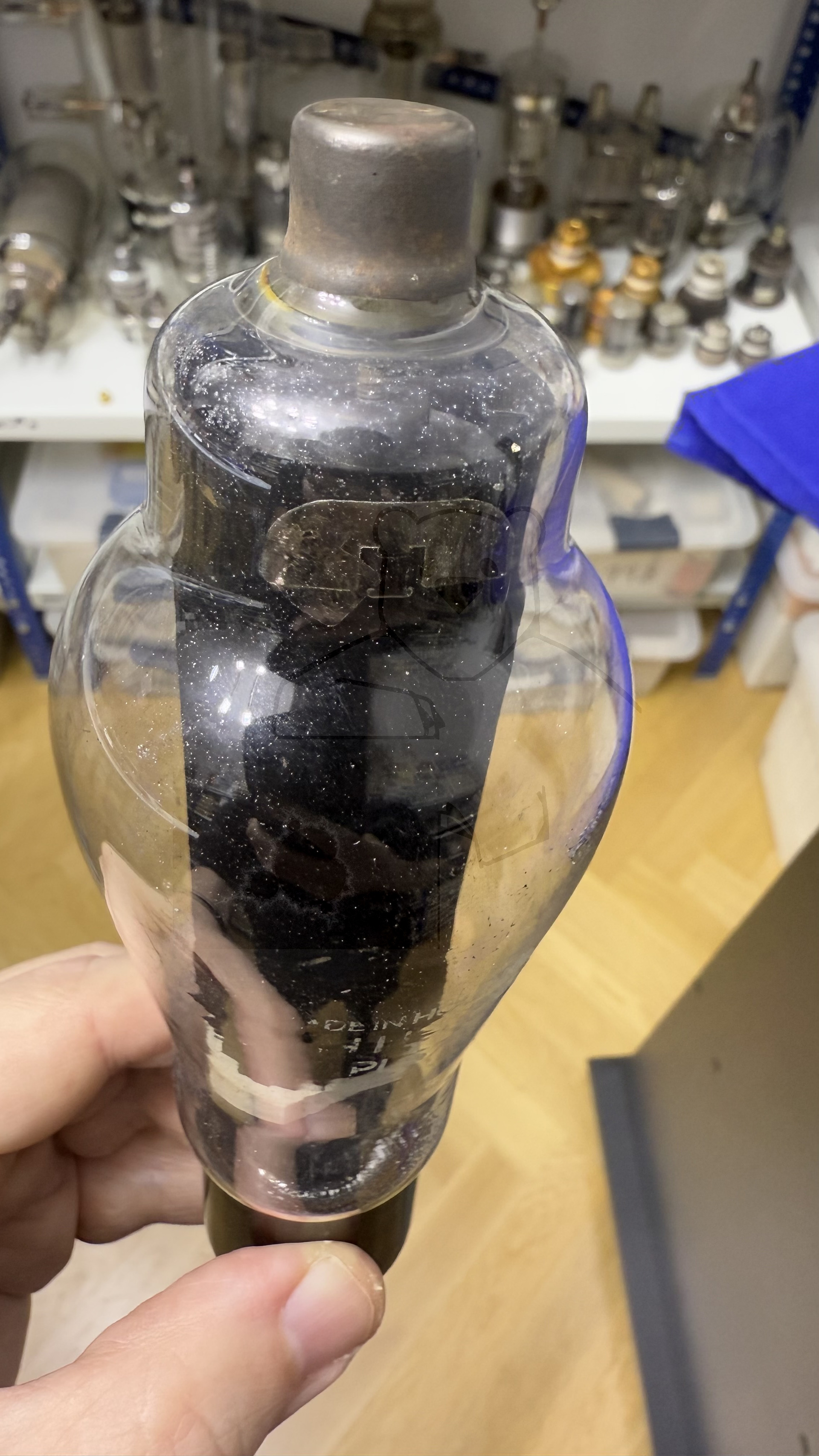

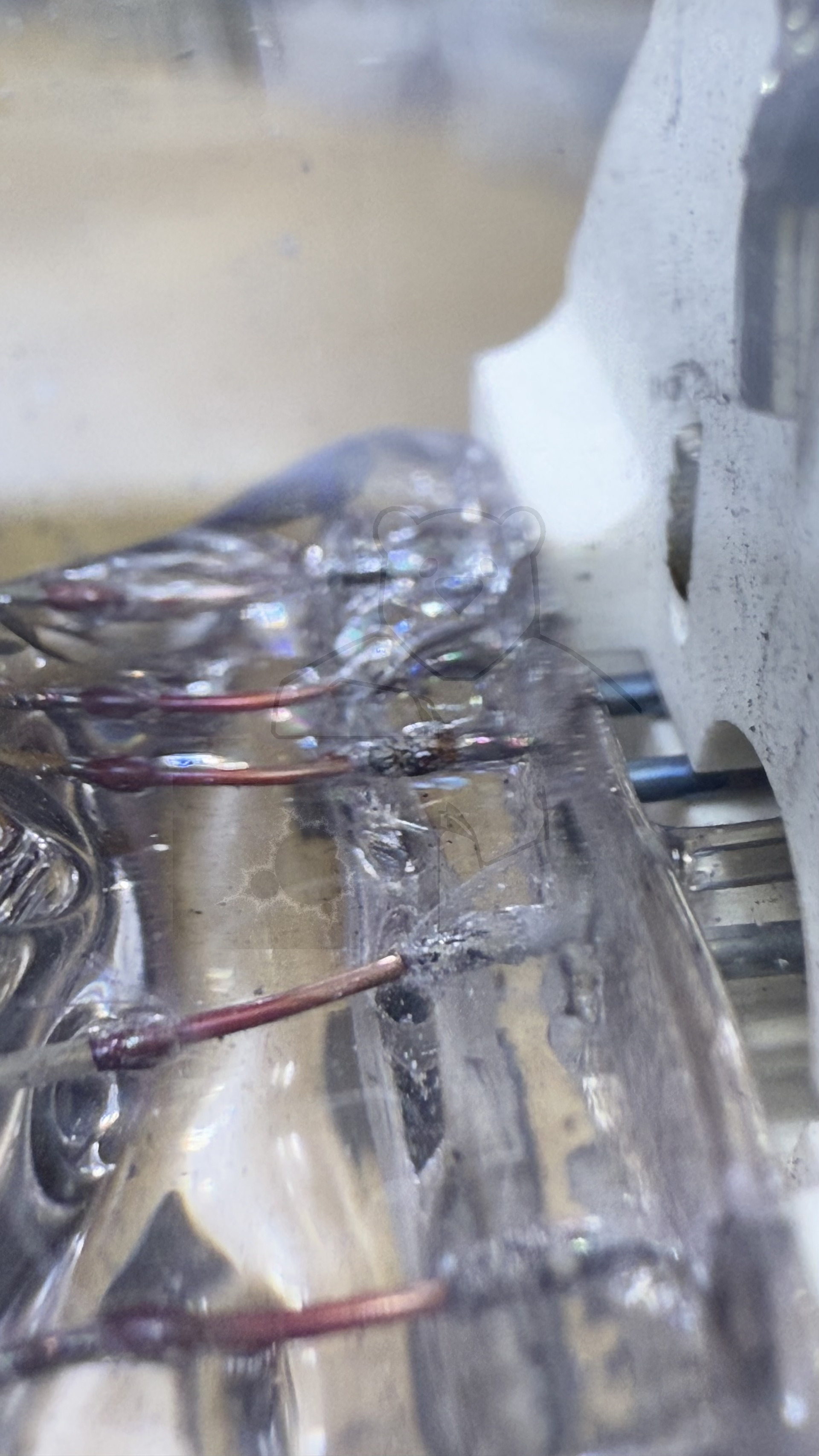

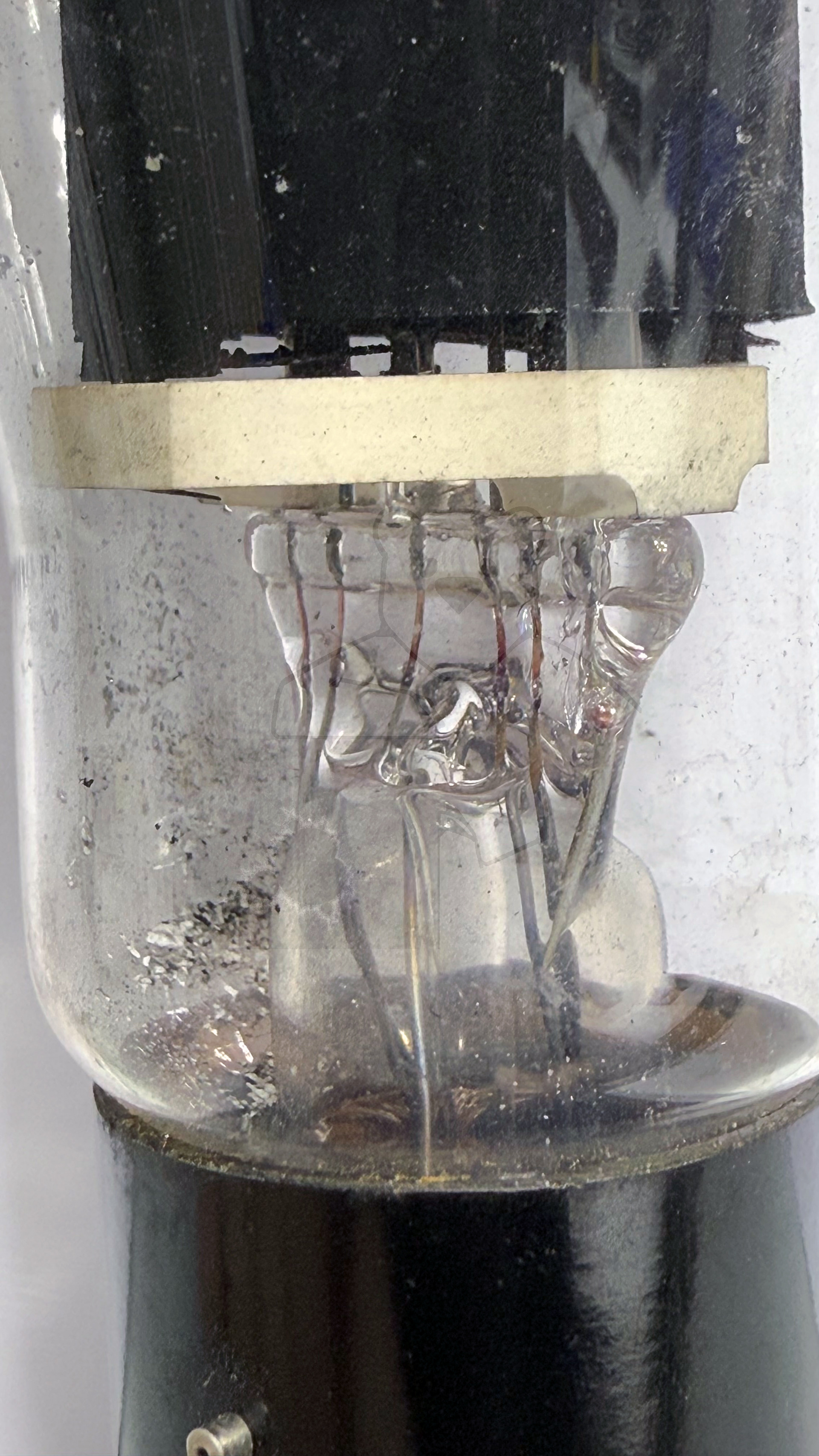

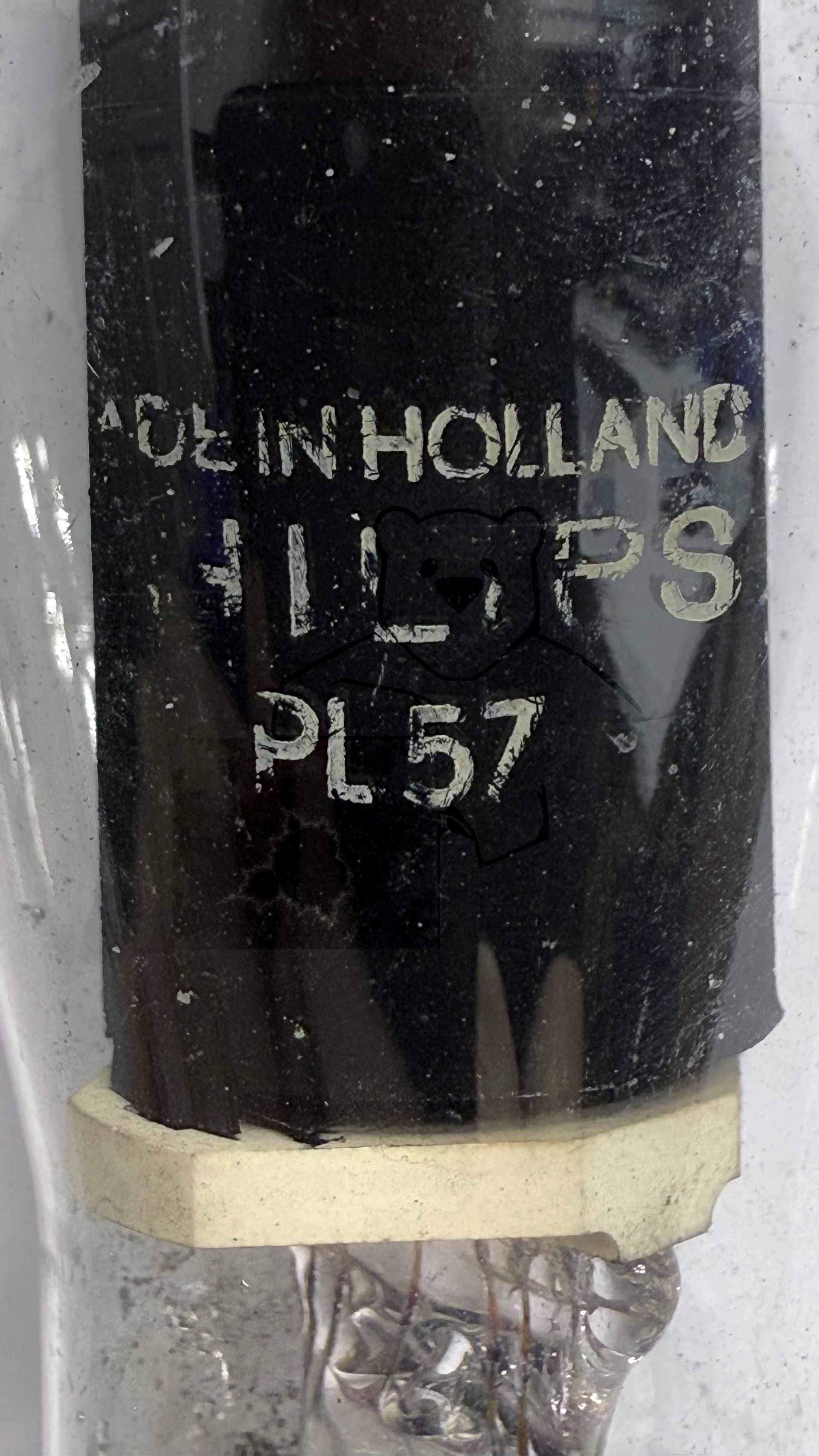

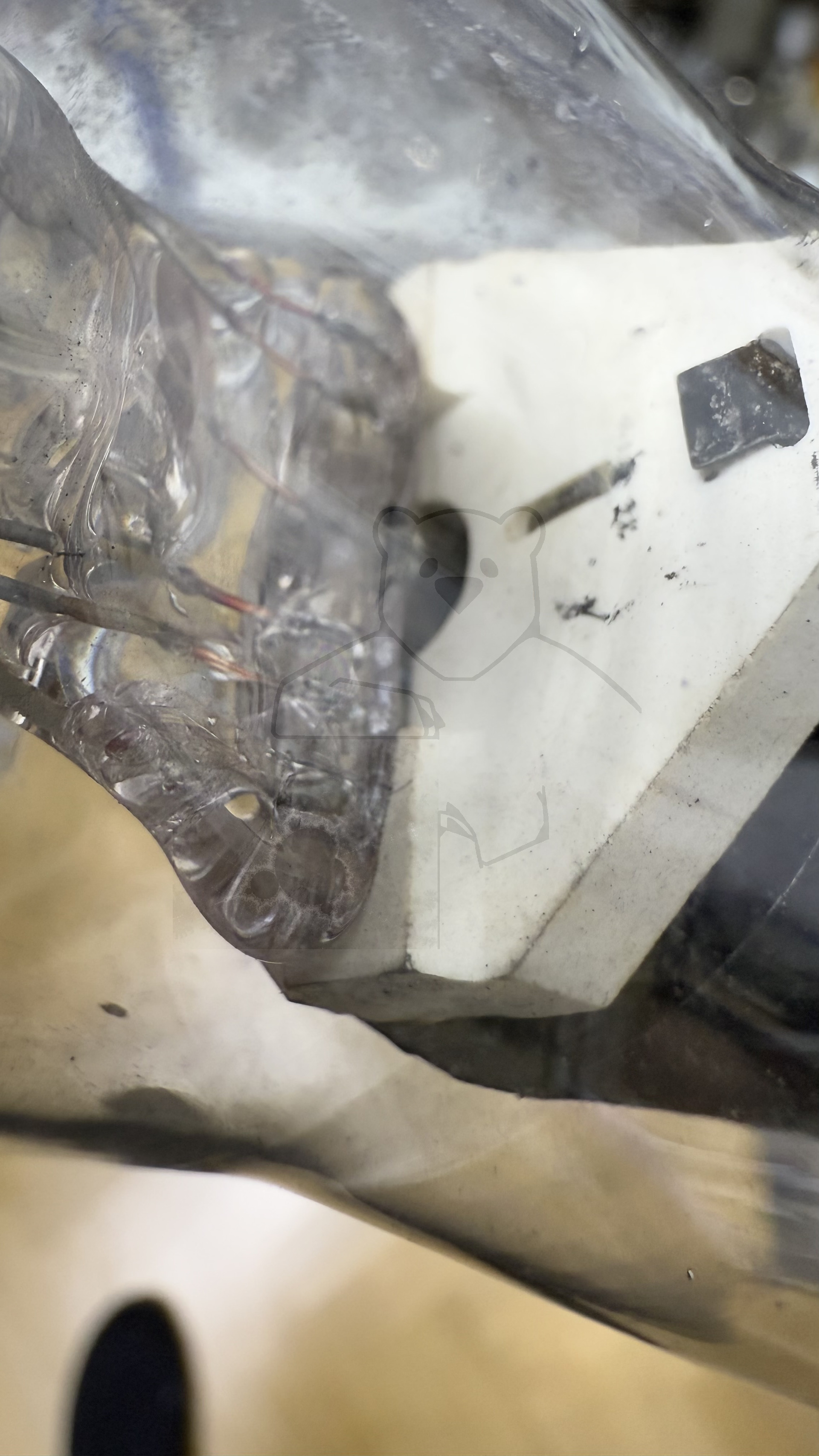

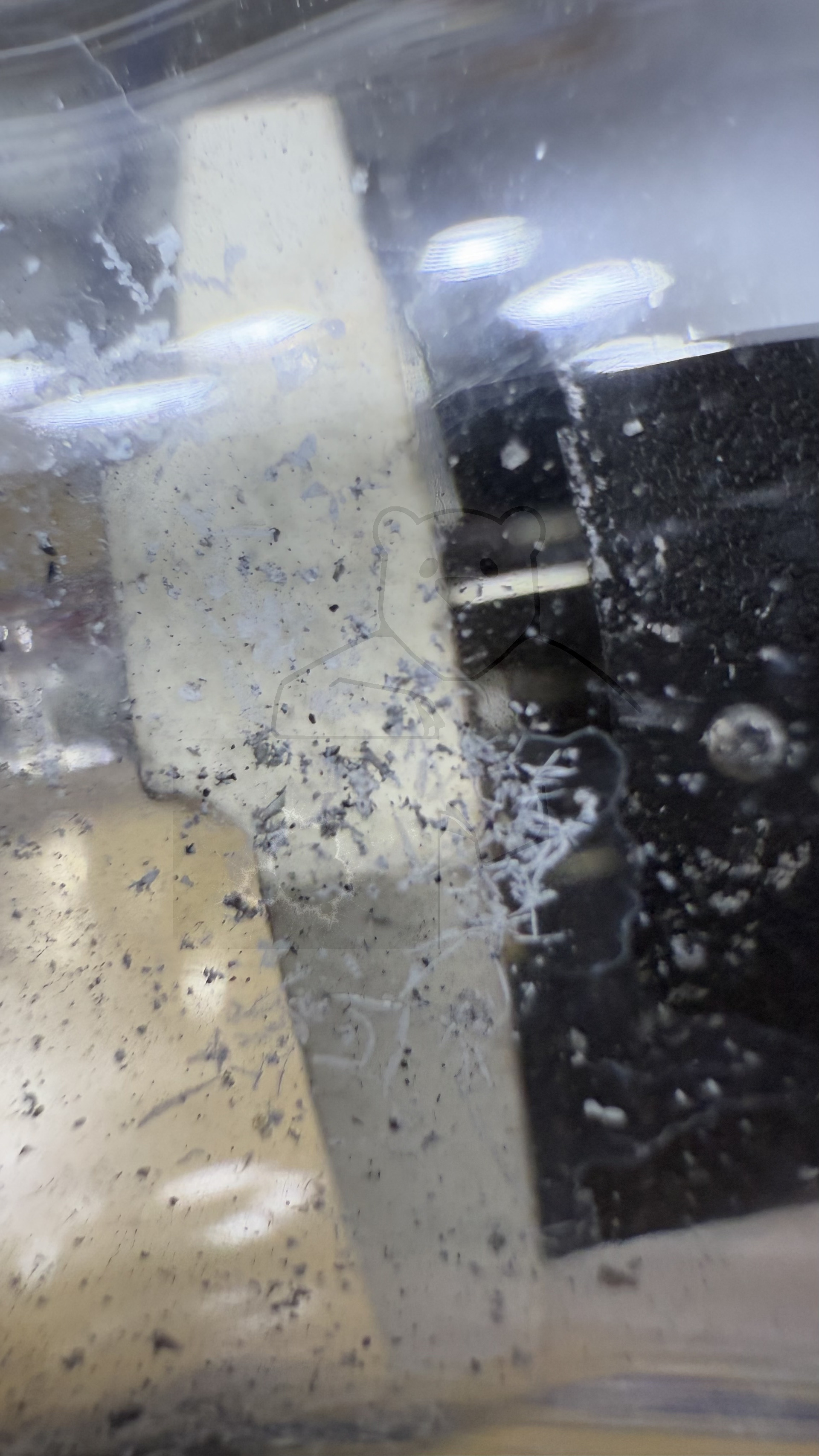

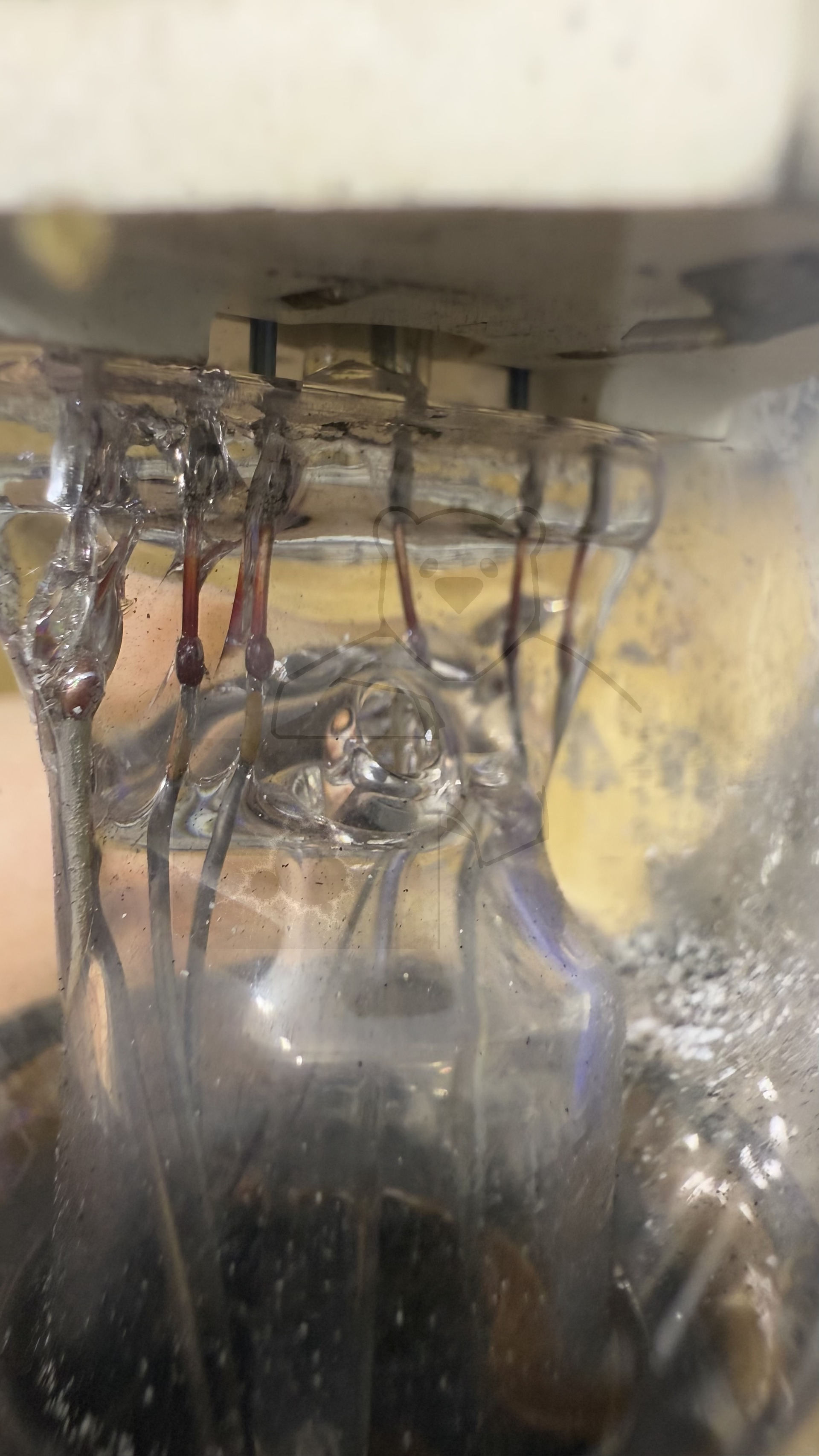

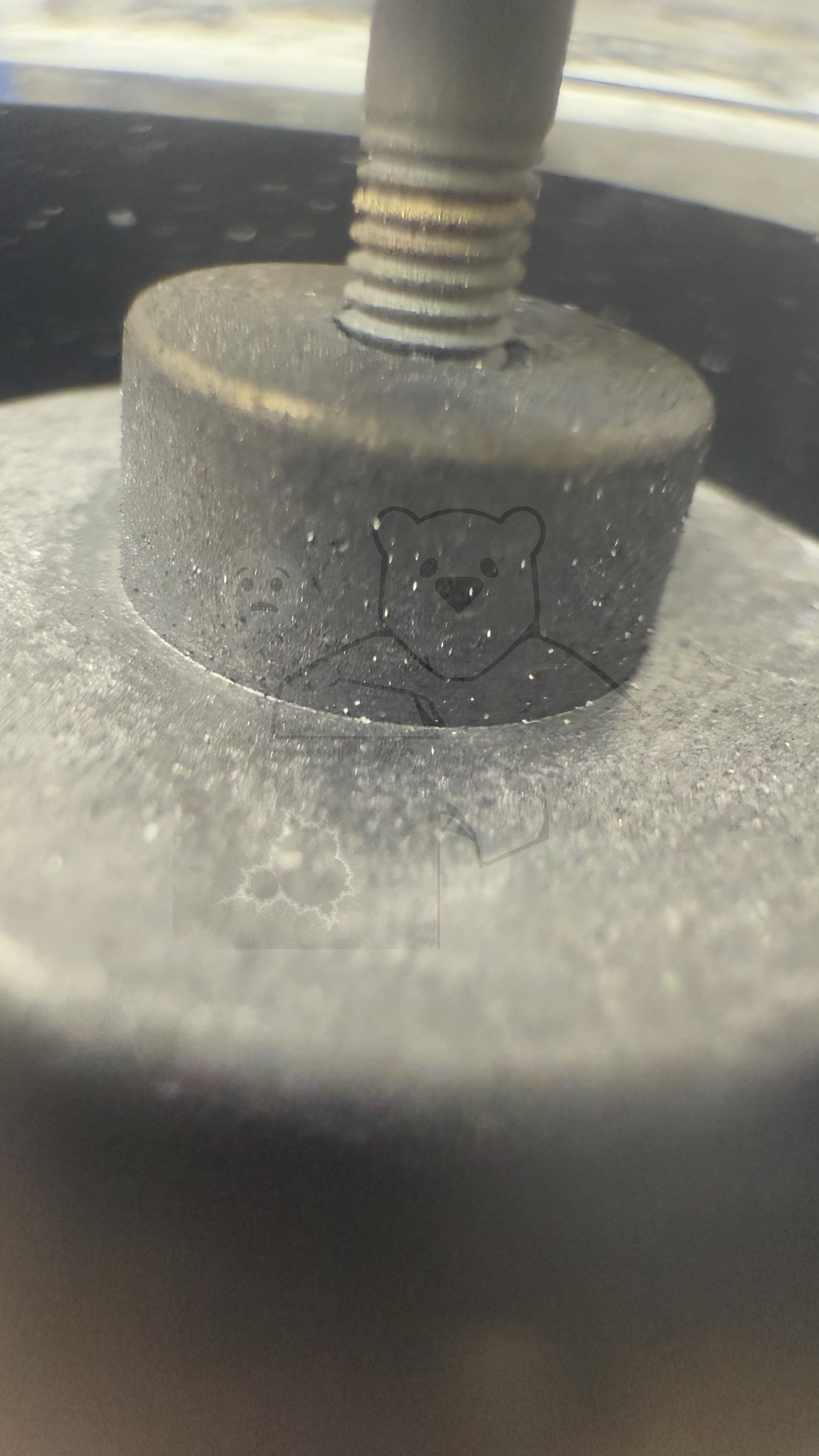

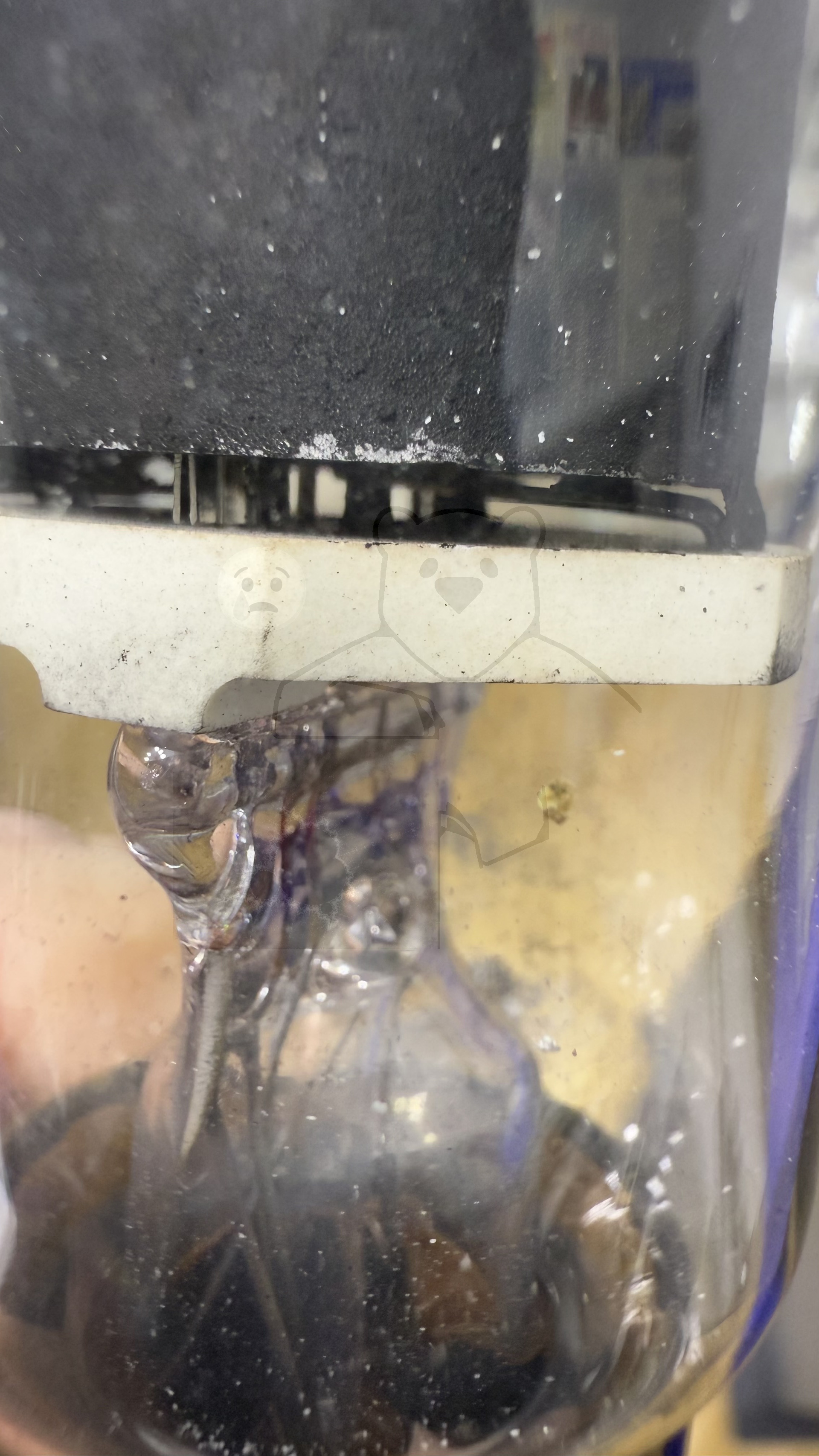

Daten und Bilder der Röhre: PL57

🔎 Beschreibung der Röhre: PL57

Name	PL57
Vergleichsname	5559
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Indirekt

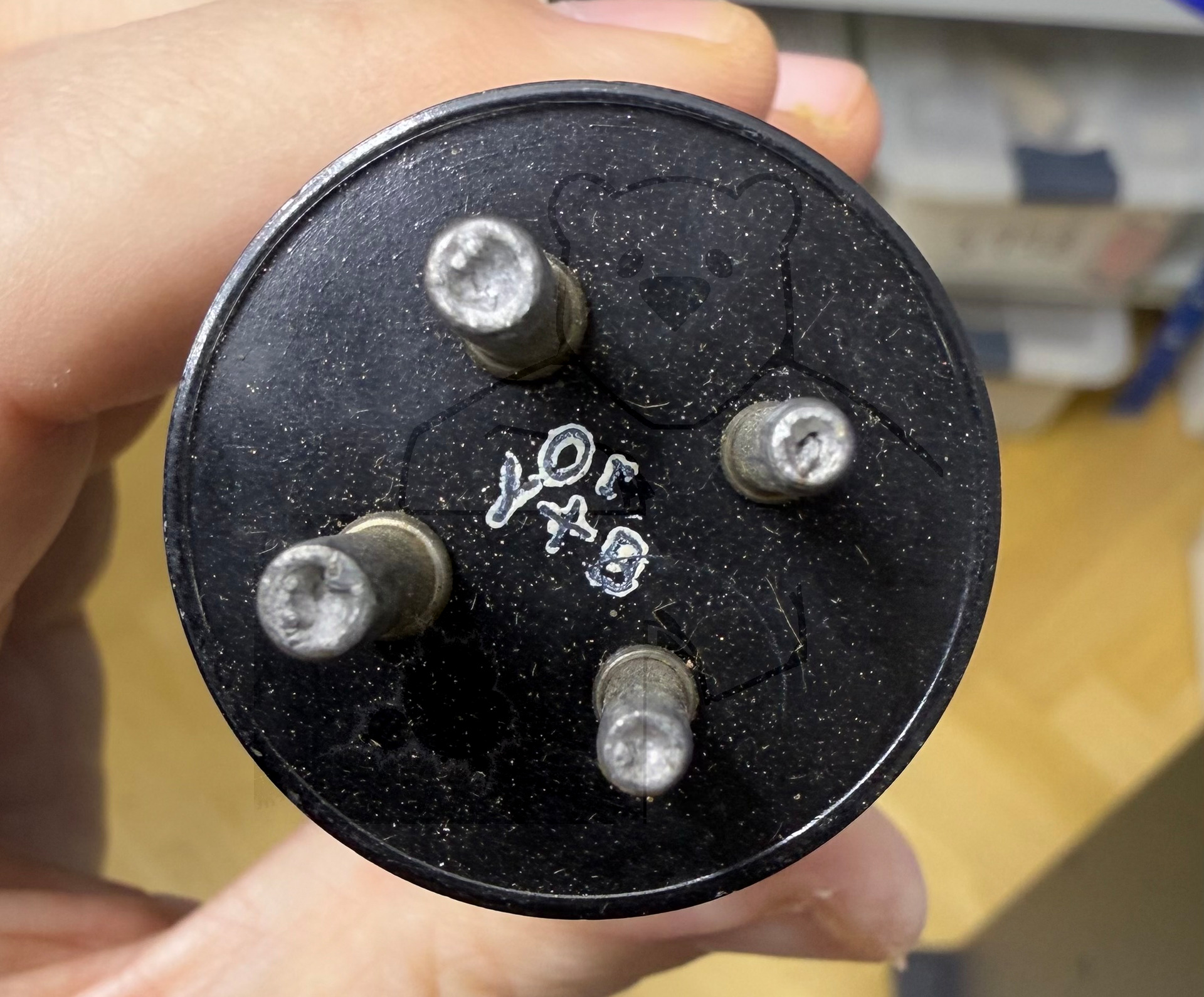

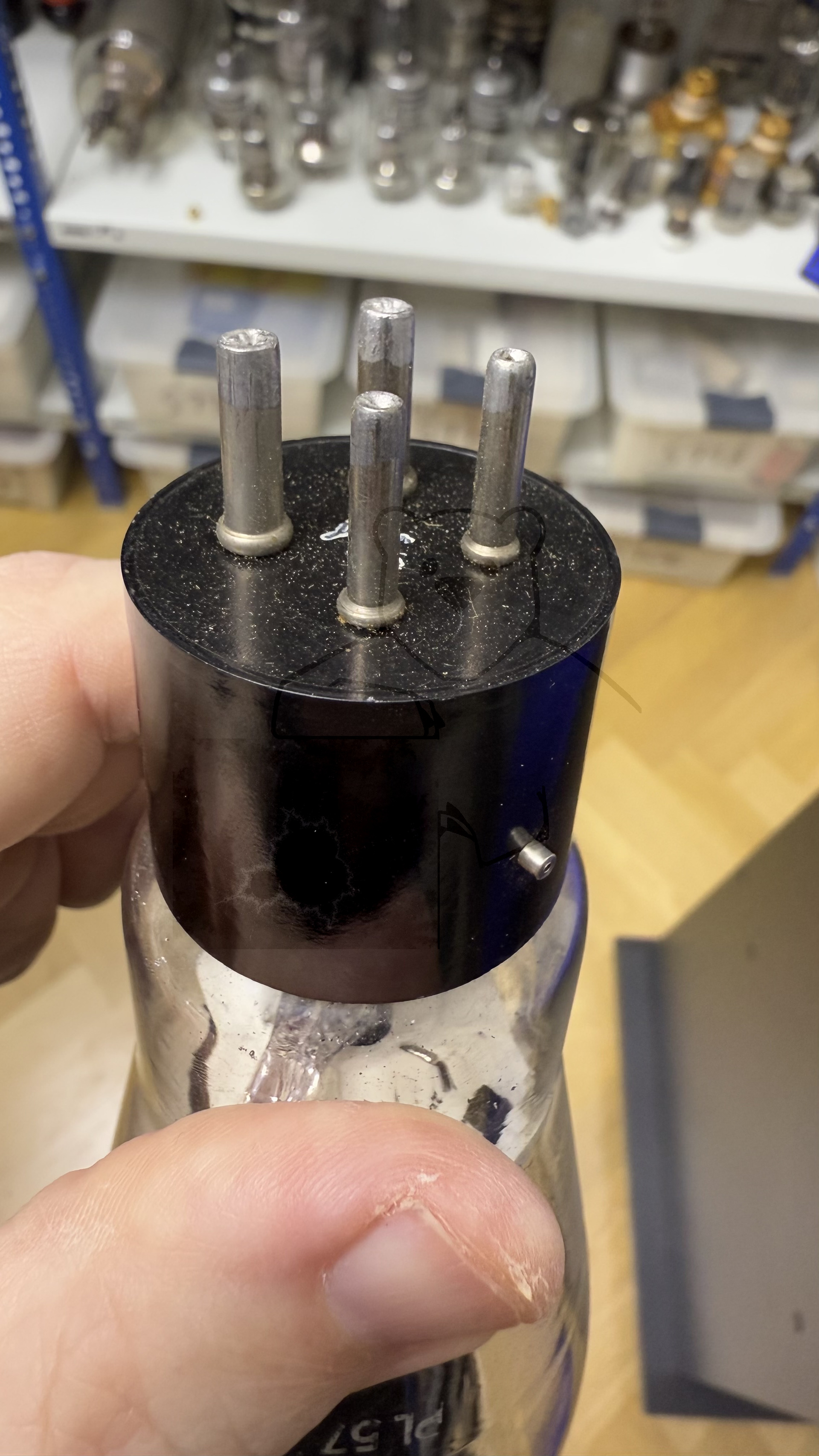

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	16.09.2016 00:10:56

🔎 Beschreibung der Systeme für die Röhre: PL57

	System 1
Kathode	2, 4
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

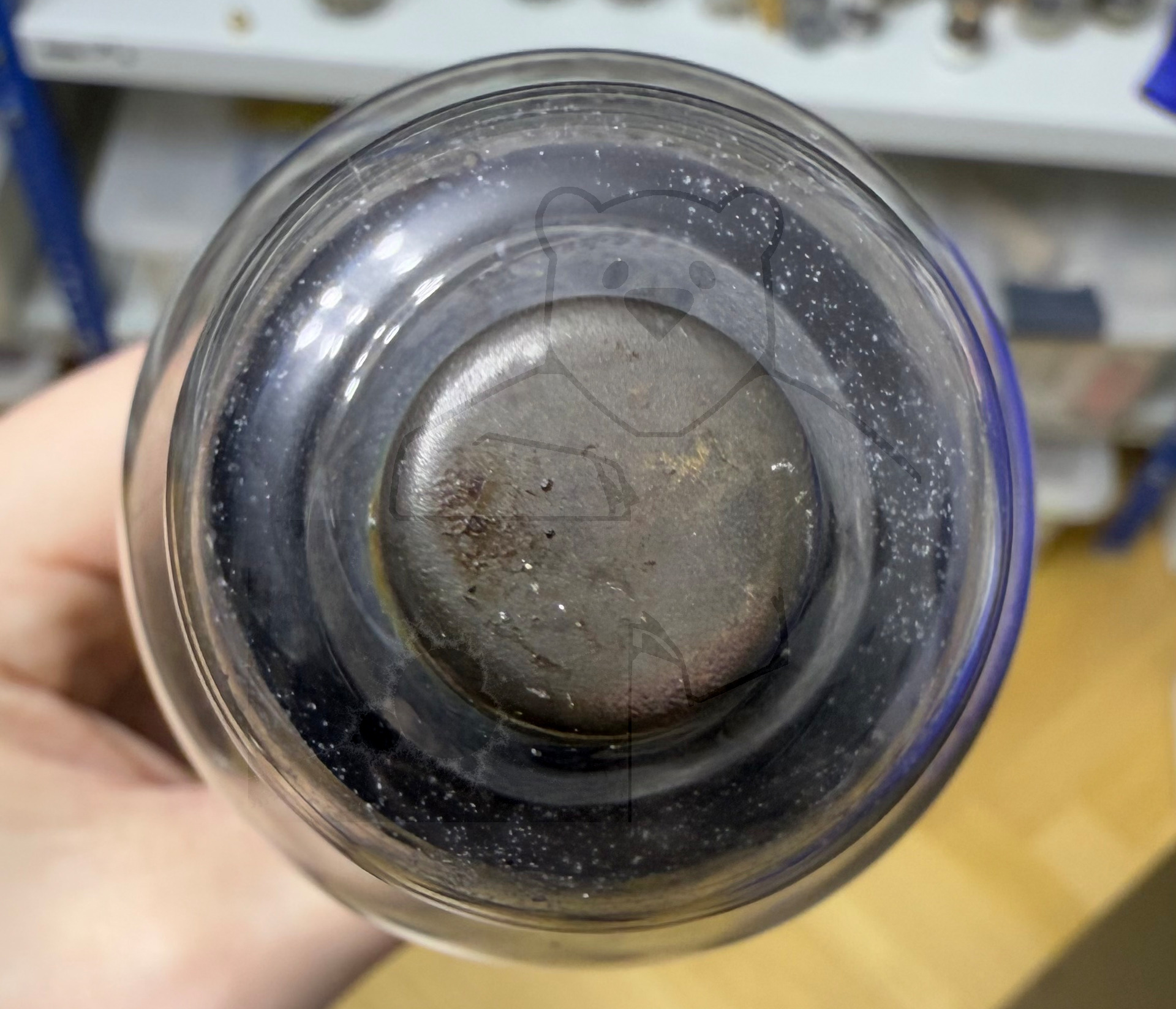

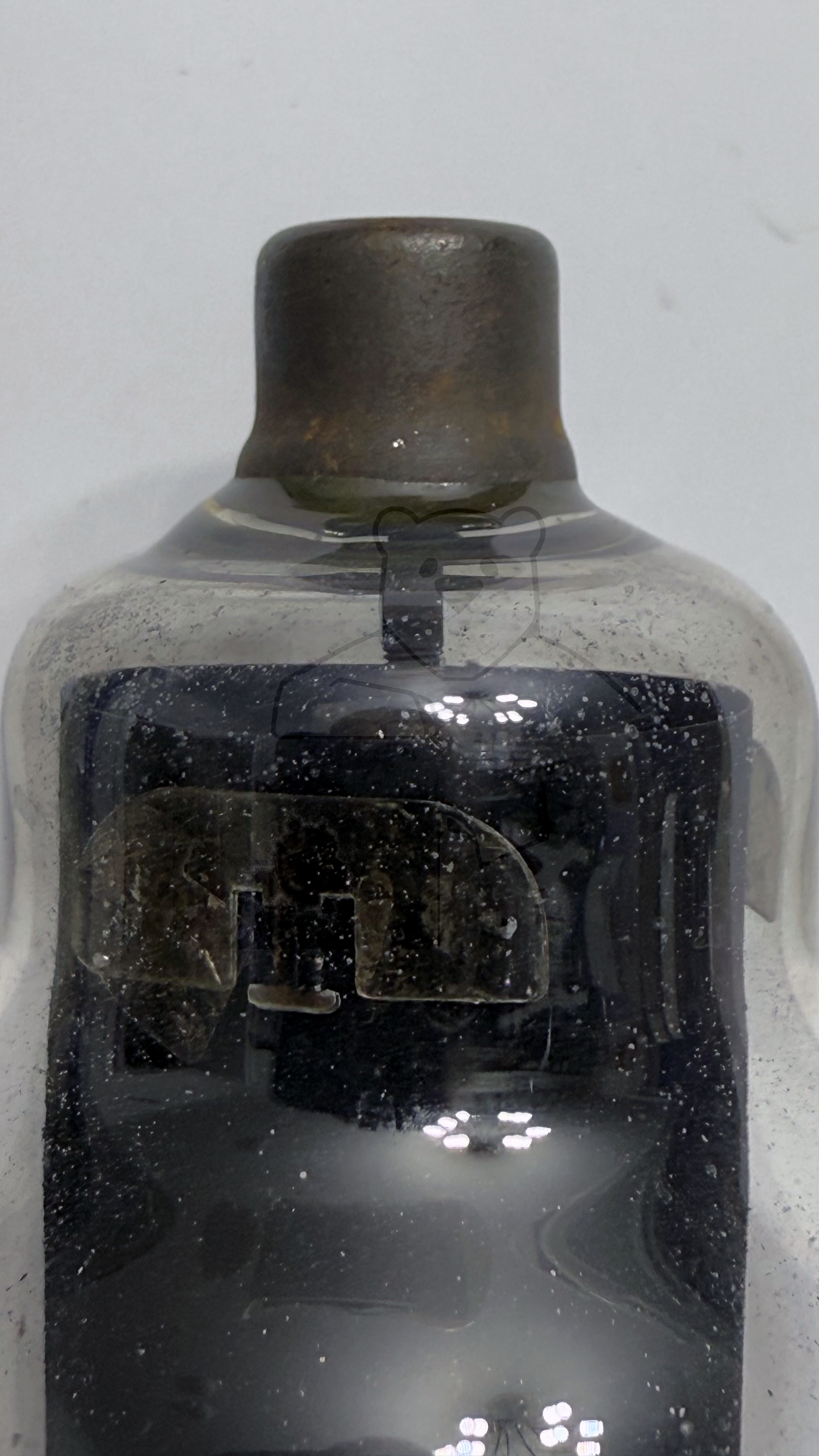

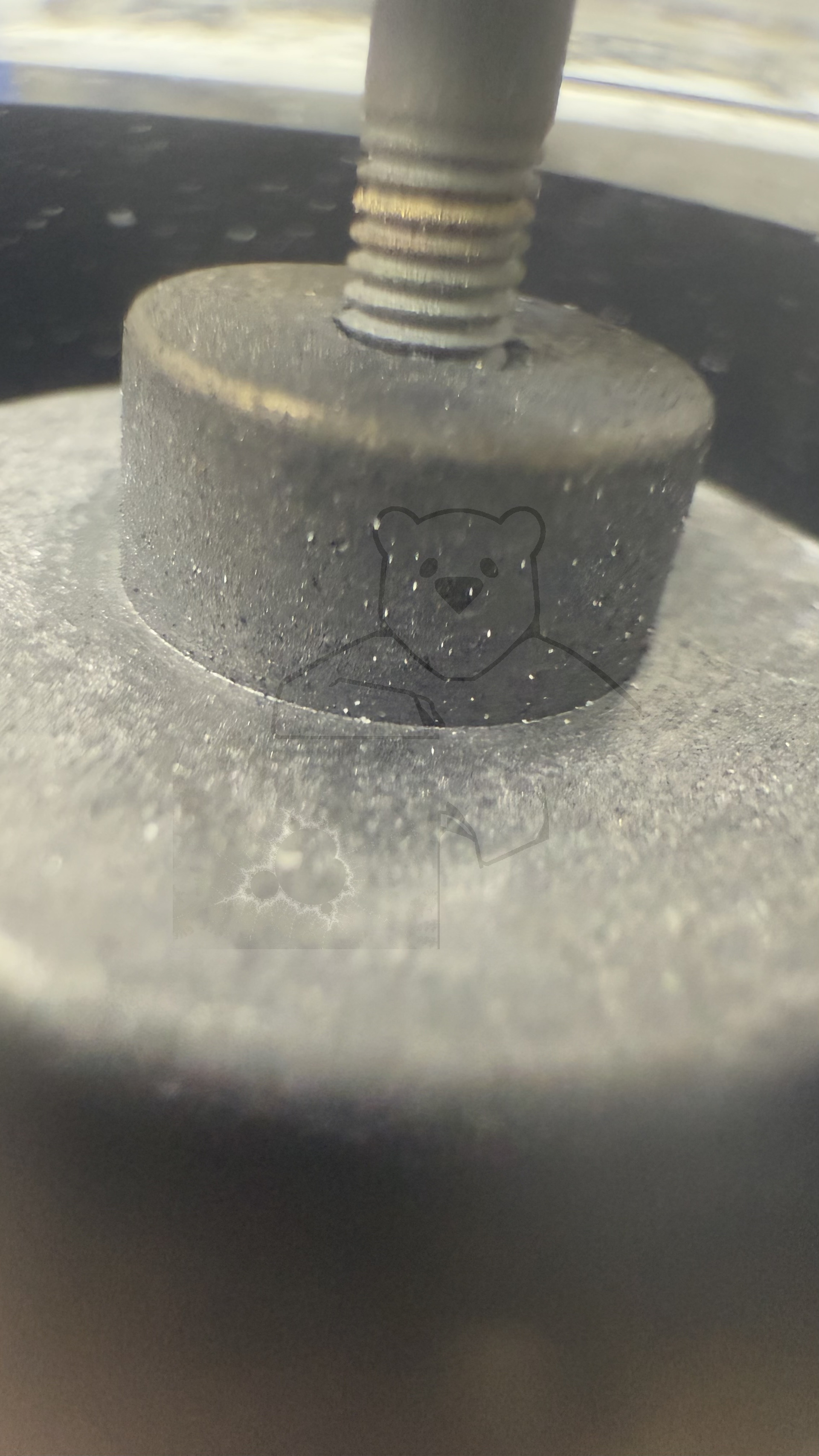

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

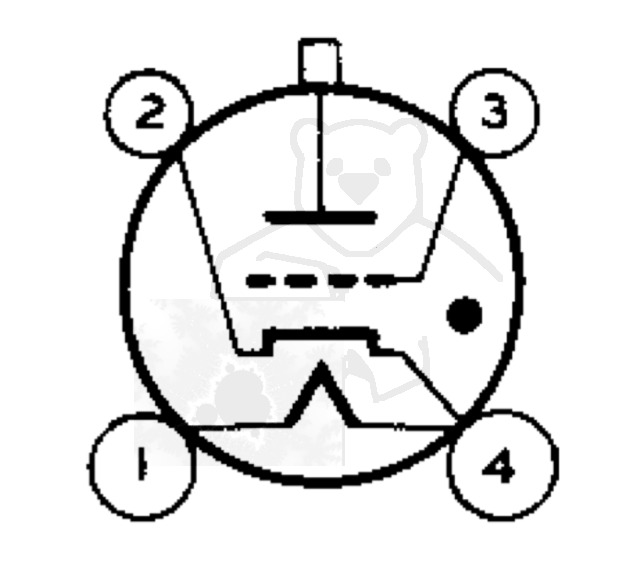

🔎 Sockelschaltung der PL57

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: PL57
Datenblatt 5559 [www.tubedata.info].pdf (217 kB)
Datenblatt 5559 RCA [www.tubedata.info].pdf (124 kB)
Pruefkarte PL57 1257 5559 BT5 GL5559 Ste1000-2,5-15 - Funke W19 Roehrenpruefer.pdf (164 kB)
