Daten und Bilder der Röhre: PL323

🔎 Beschreibung der Röhre: PL323

Name	PL323
Vergleichsname	3C23
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	7
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Zusätzliche Informationen	Röhre arbeitet mit Quecksilberfüllung
Letzte Änderung	11.06.2018 14:35:54

🔎 Beschreibung der Systeme für die Röhre: PL323

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

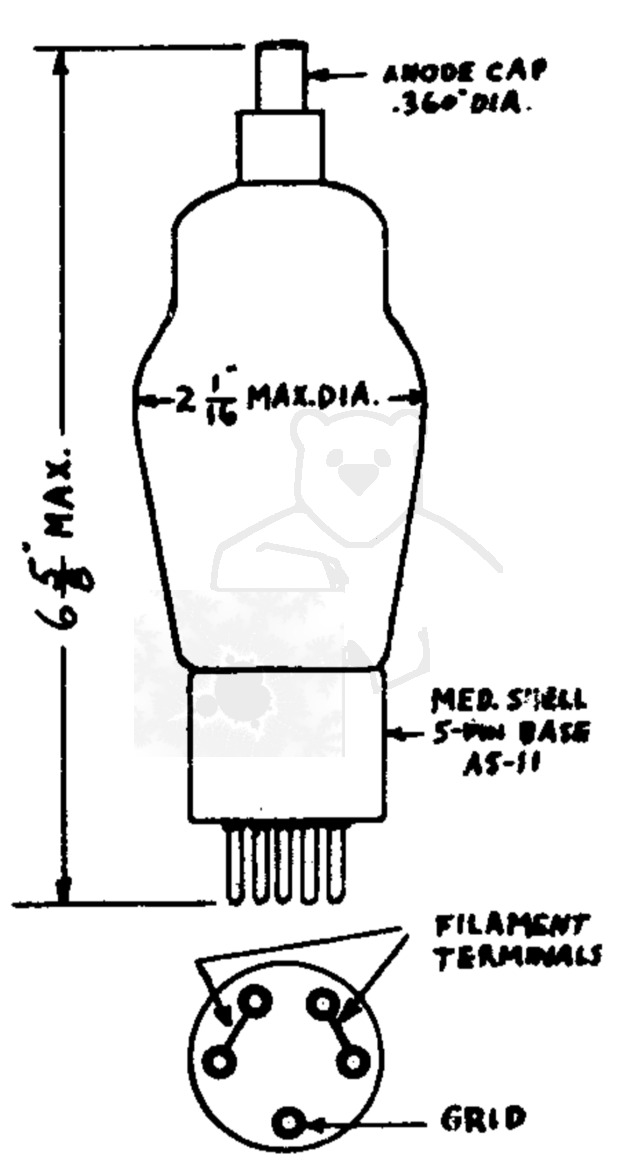

🔎 Sockelschaltung der PL323

Bildquelle: National Electronics Datenblatt

🔎 Datenblätter zur Röhre: PL323
Datenblatt PL323 3C23 National Electronics.pdf (335 kB)
Pruefkarte PL323 ASG5023 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: PL323

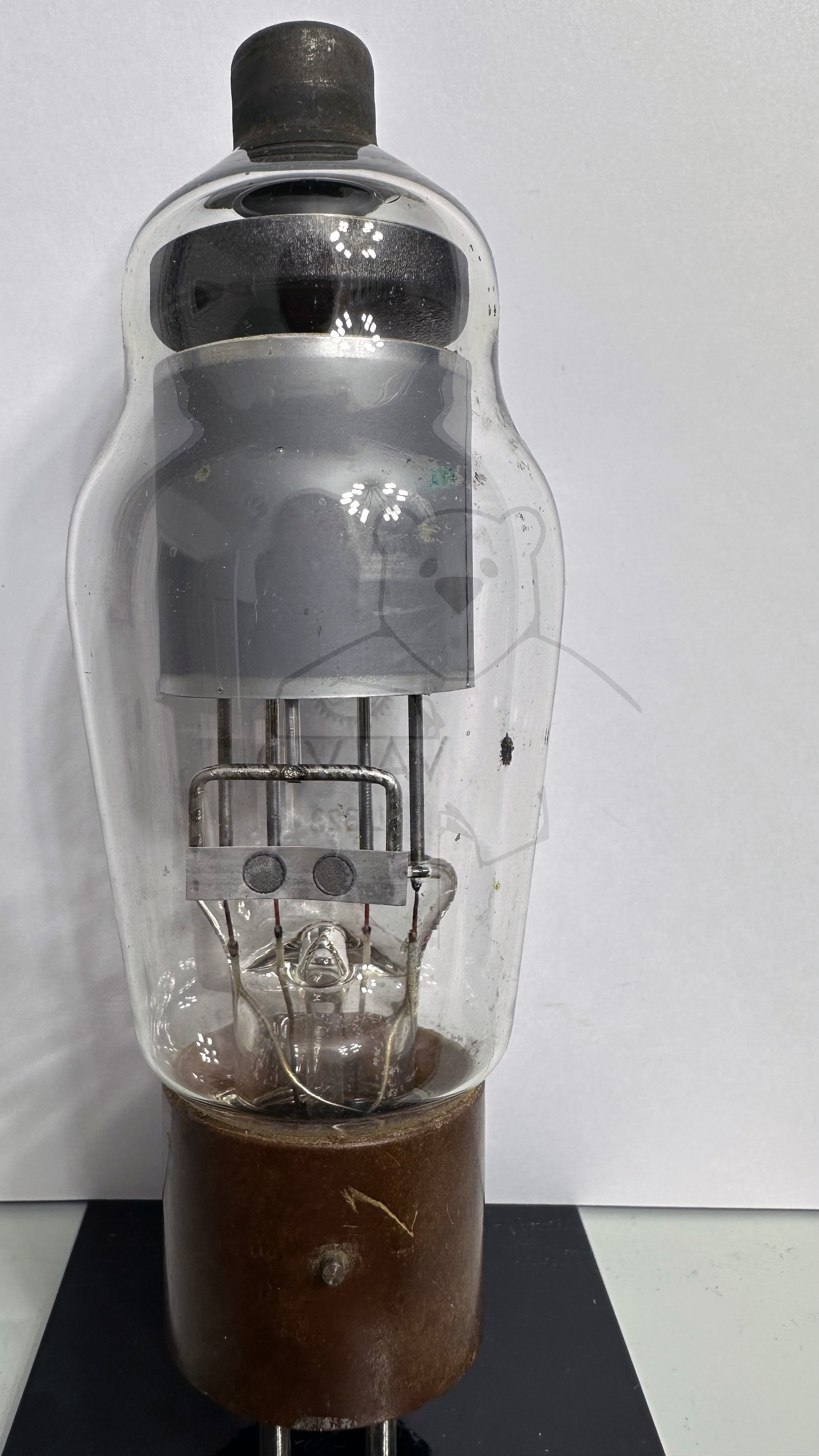

Röhre PL323 #3634 Bild 1

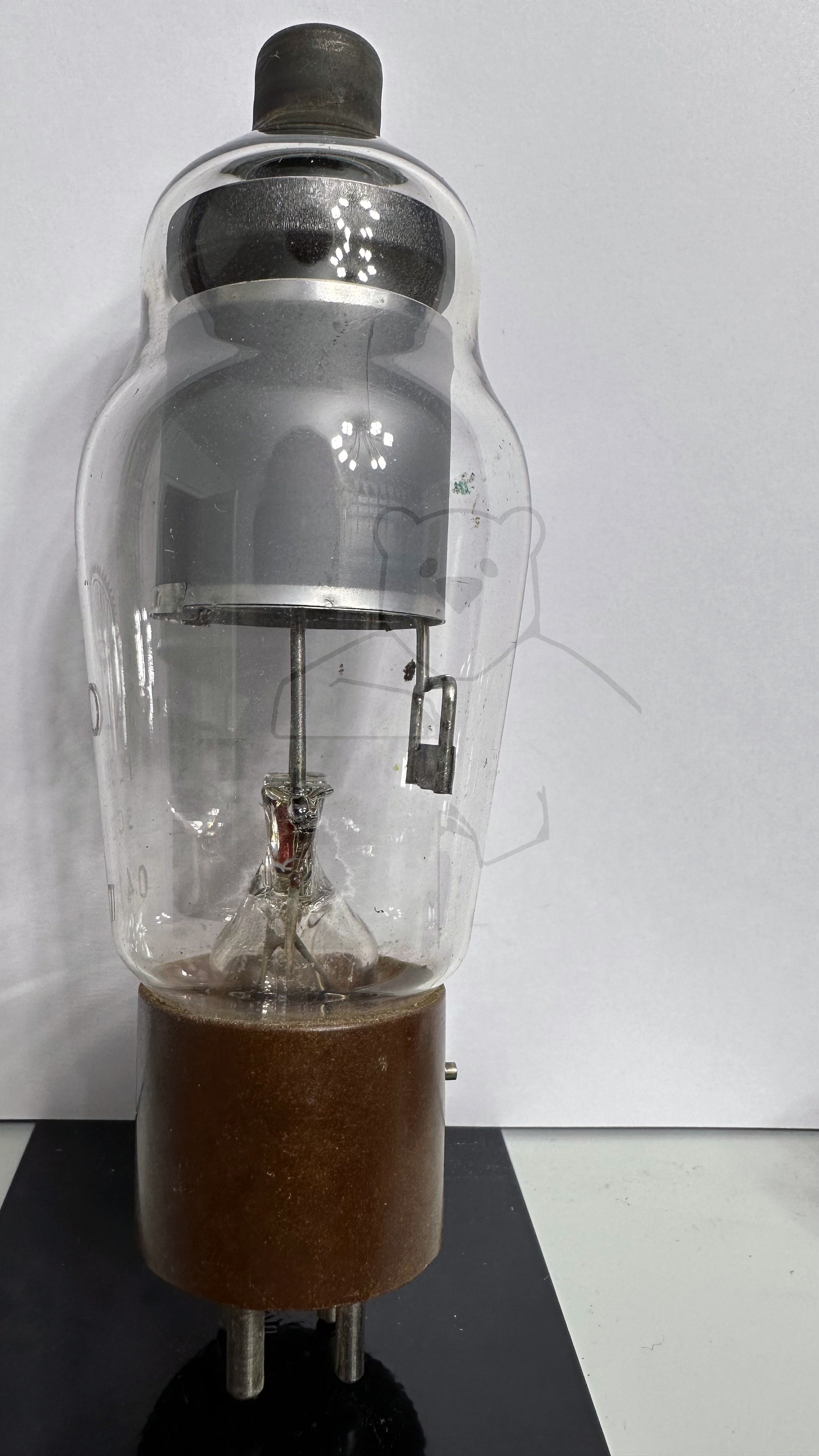

Röhre PL323 #3634 Bild 2

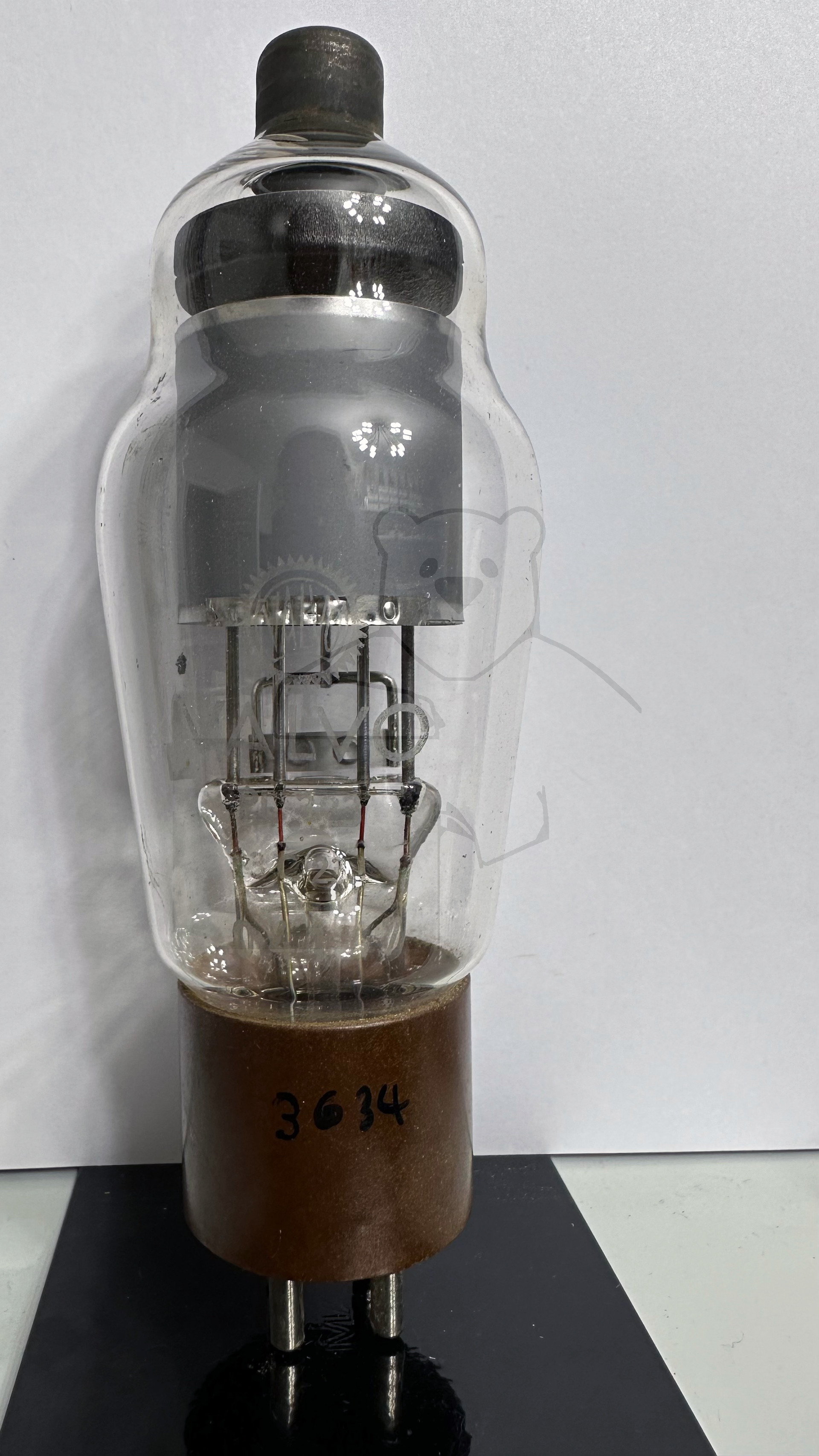

Röhre PL323 #3634 Bild 3

🔎 Alle Röhren vom Typ PL323 in der Sammlung

→ PL323 Inventar: 03634 Hersteller: → Valvo
