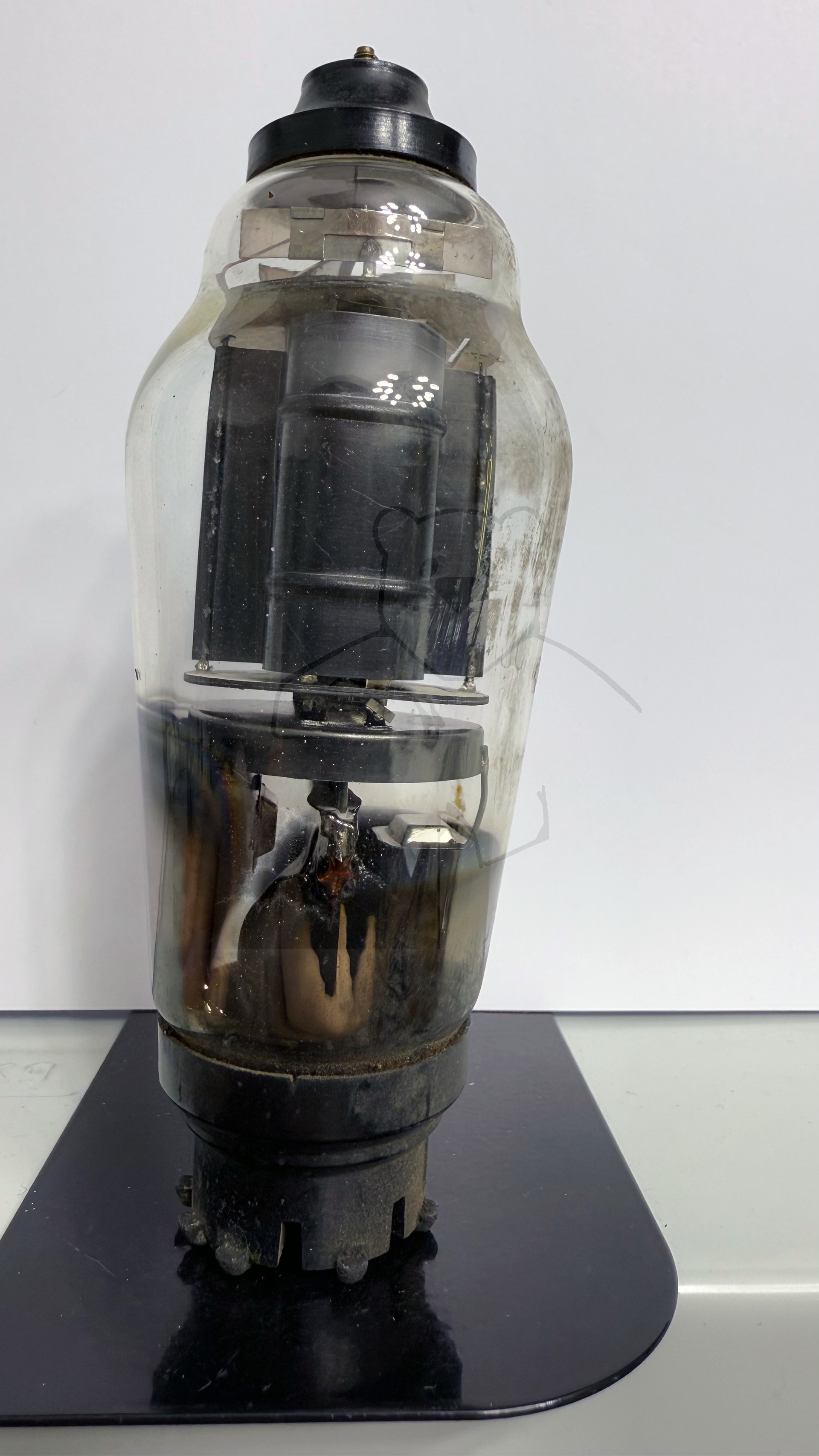

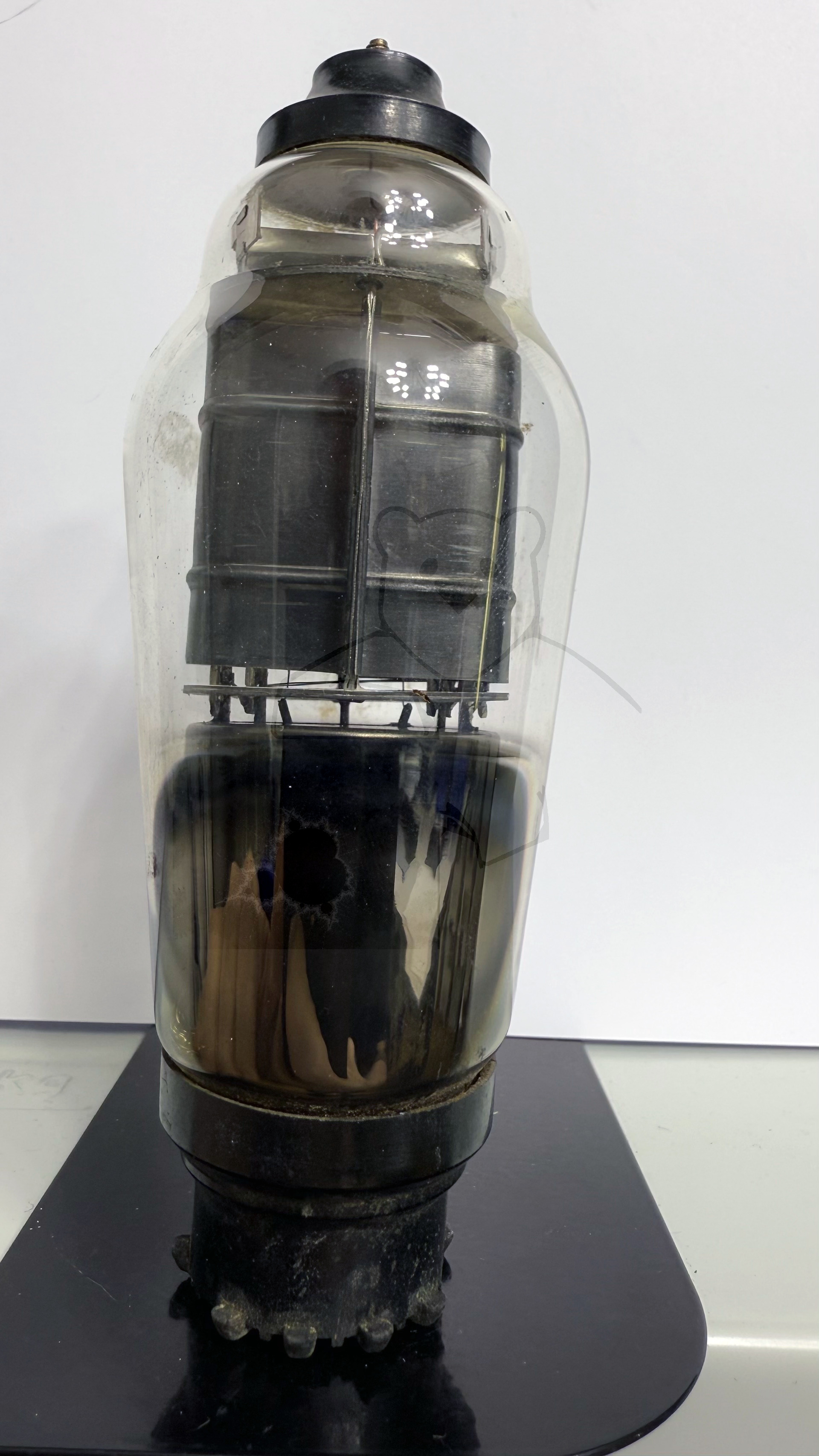

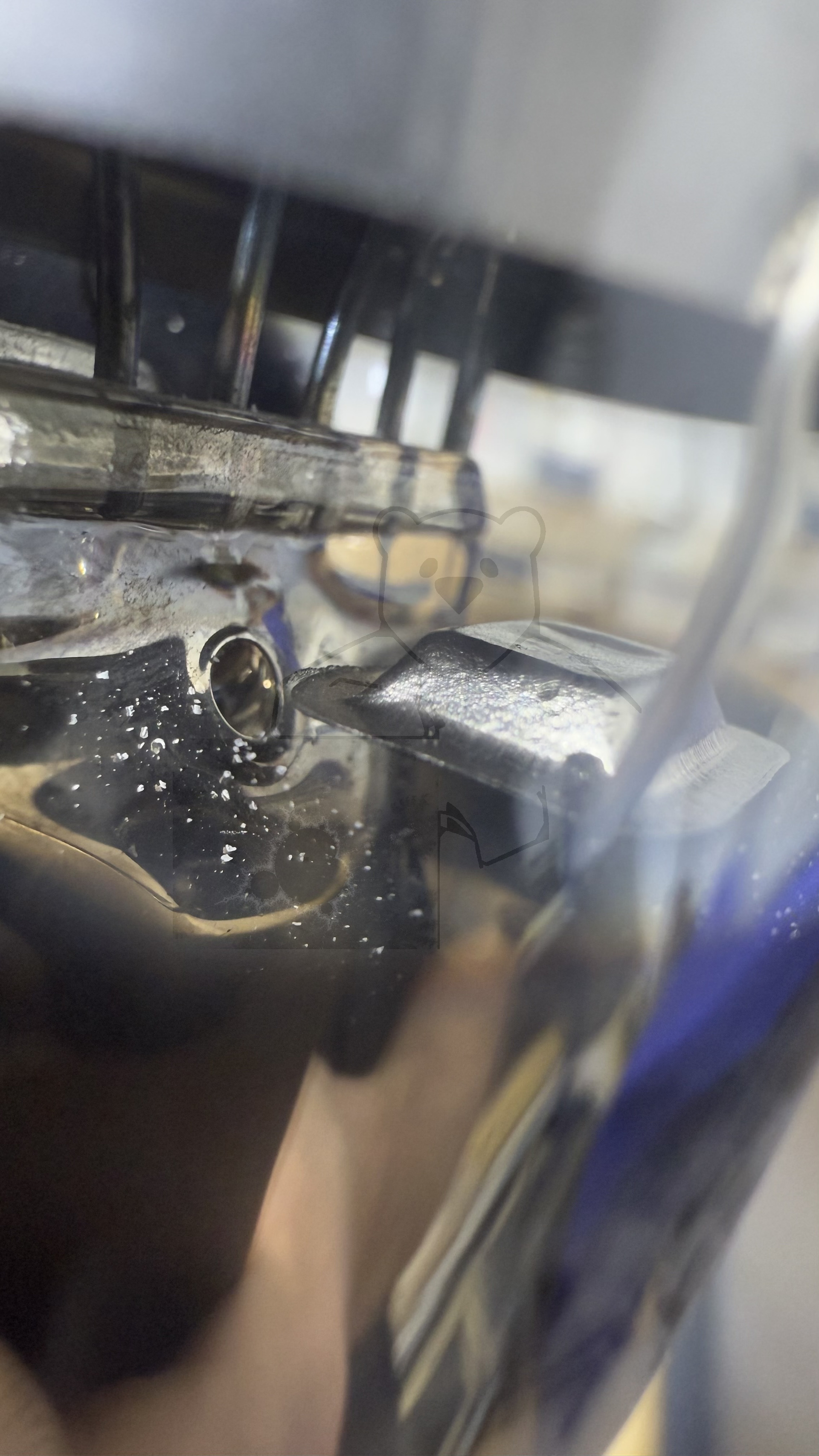

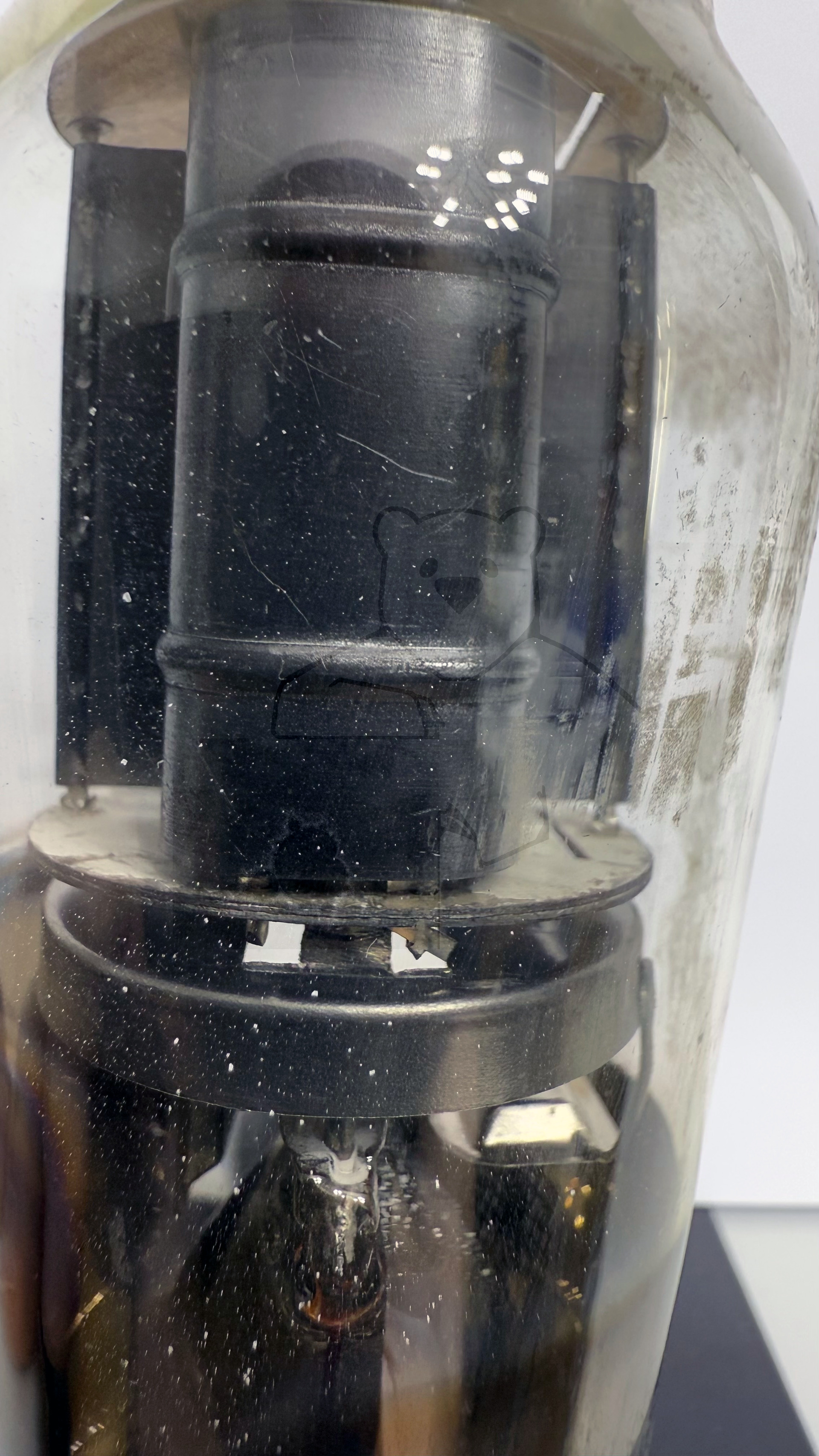

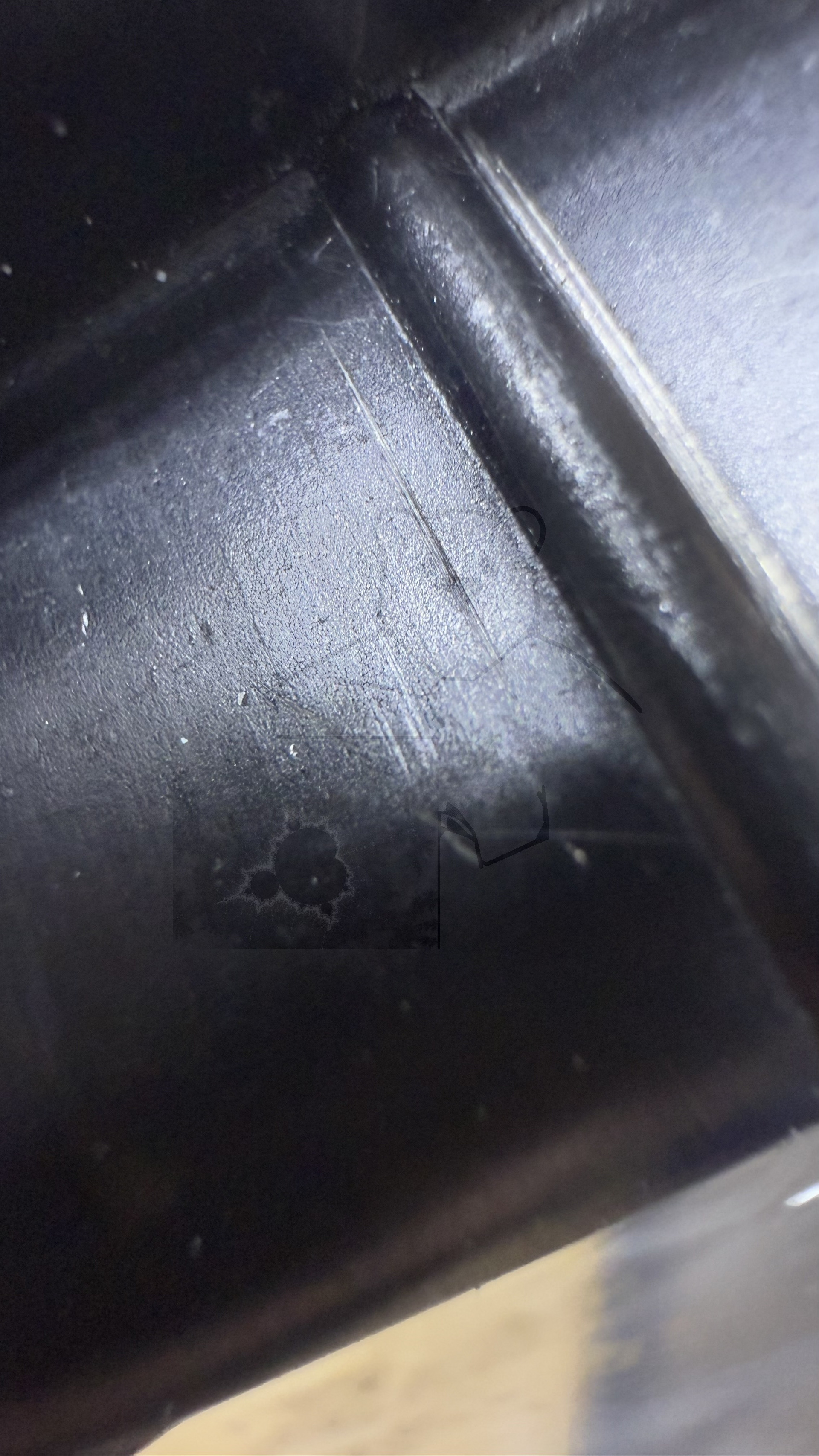

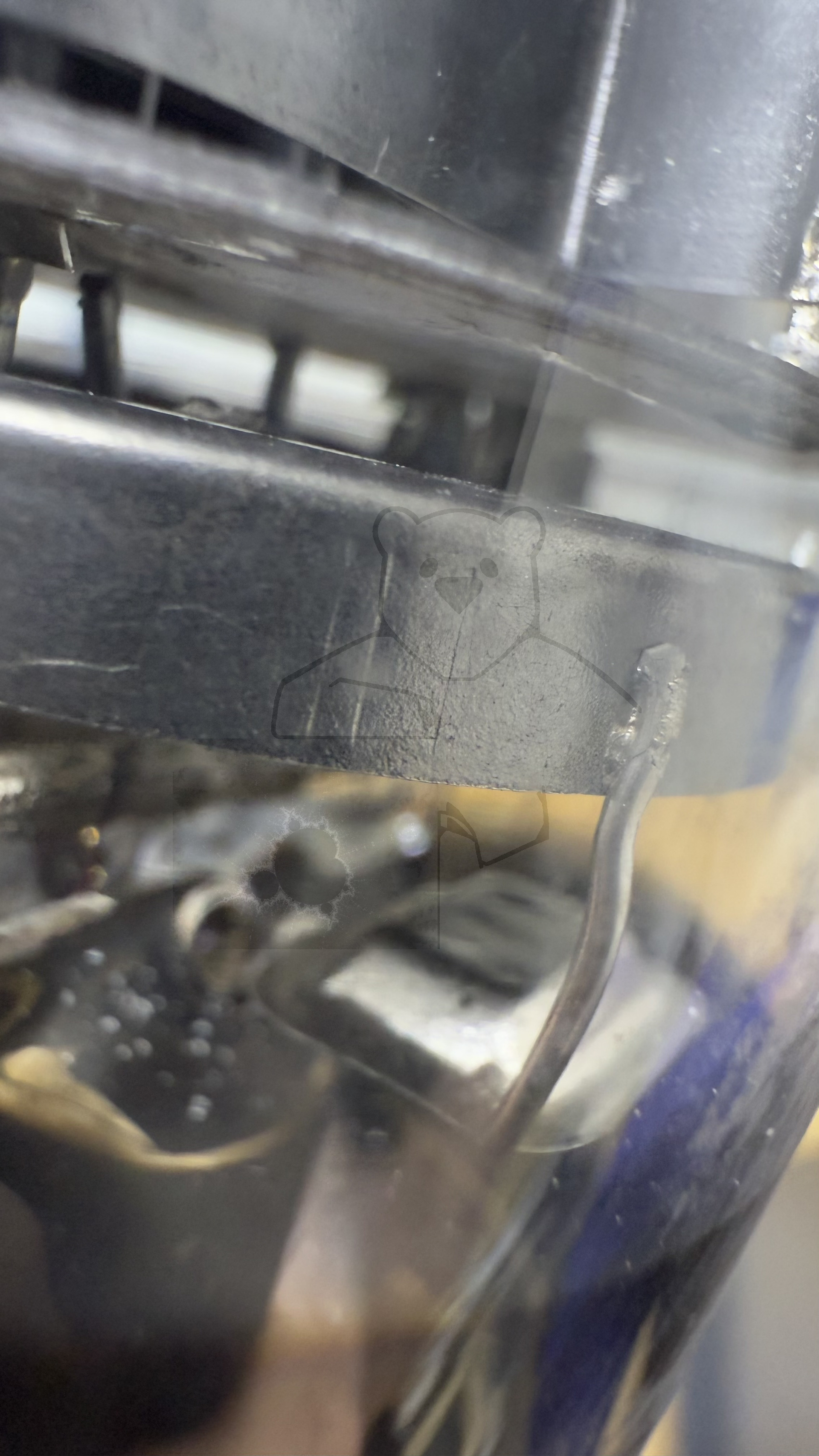

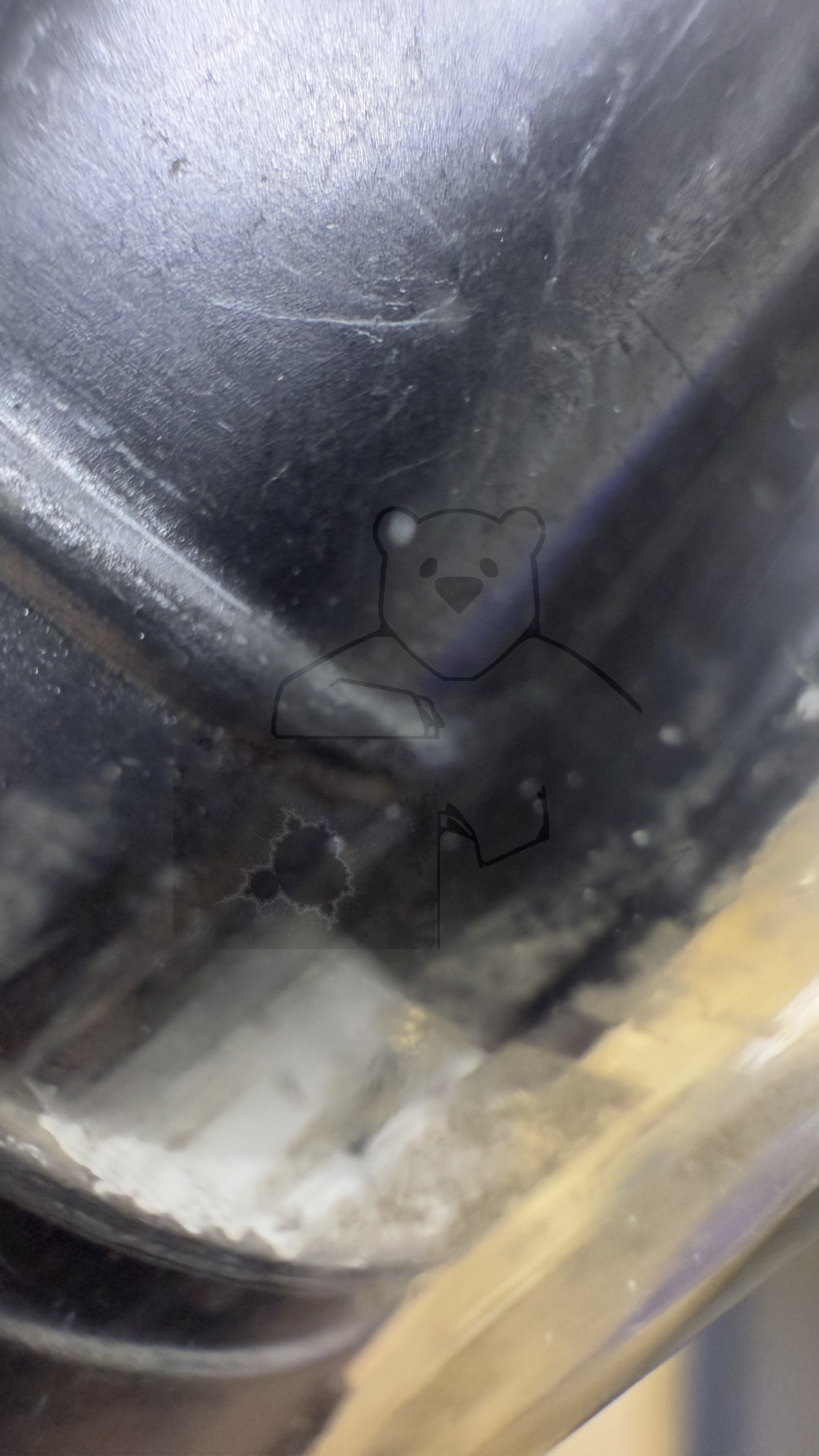

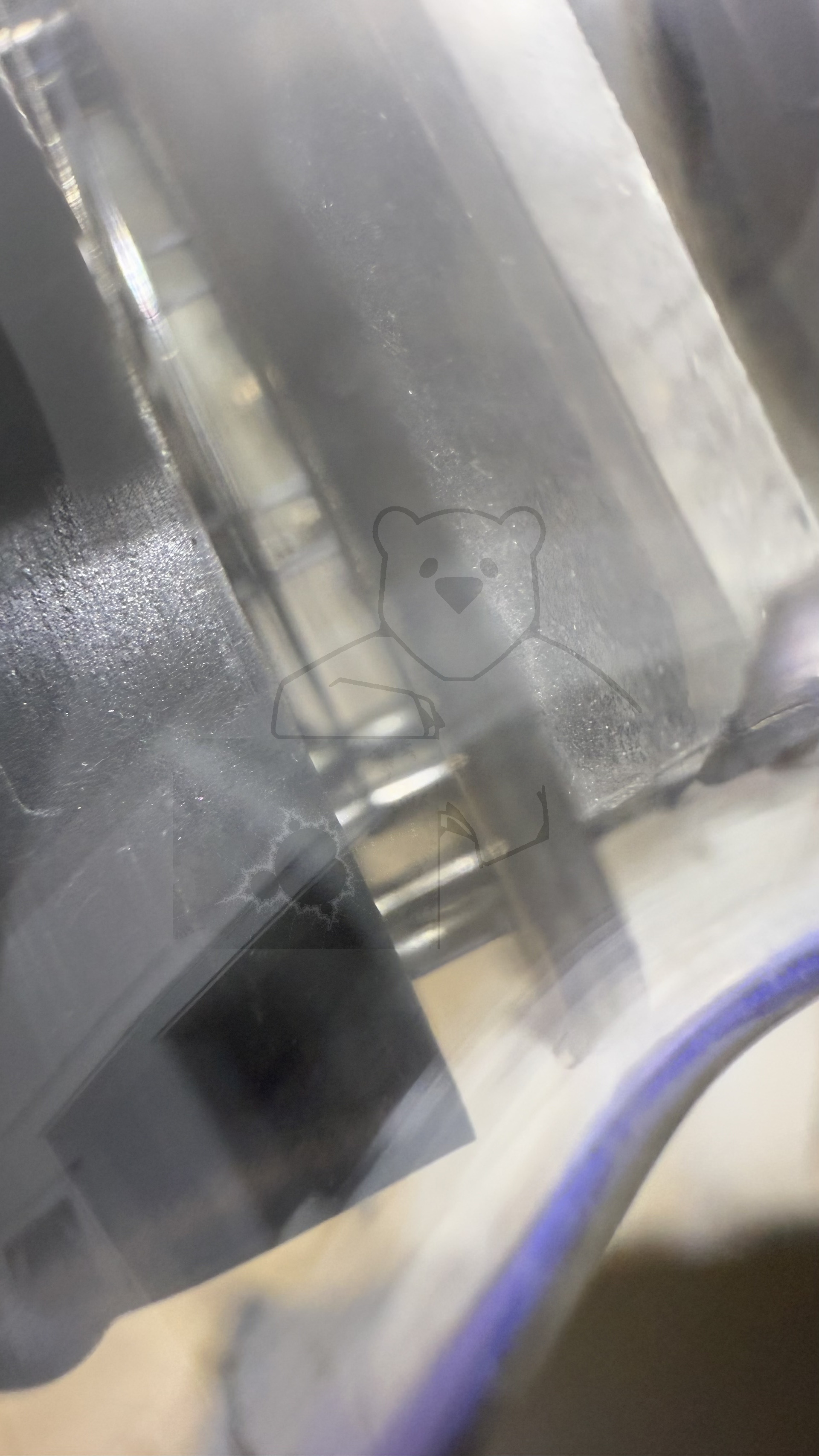

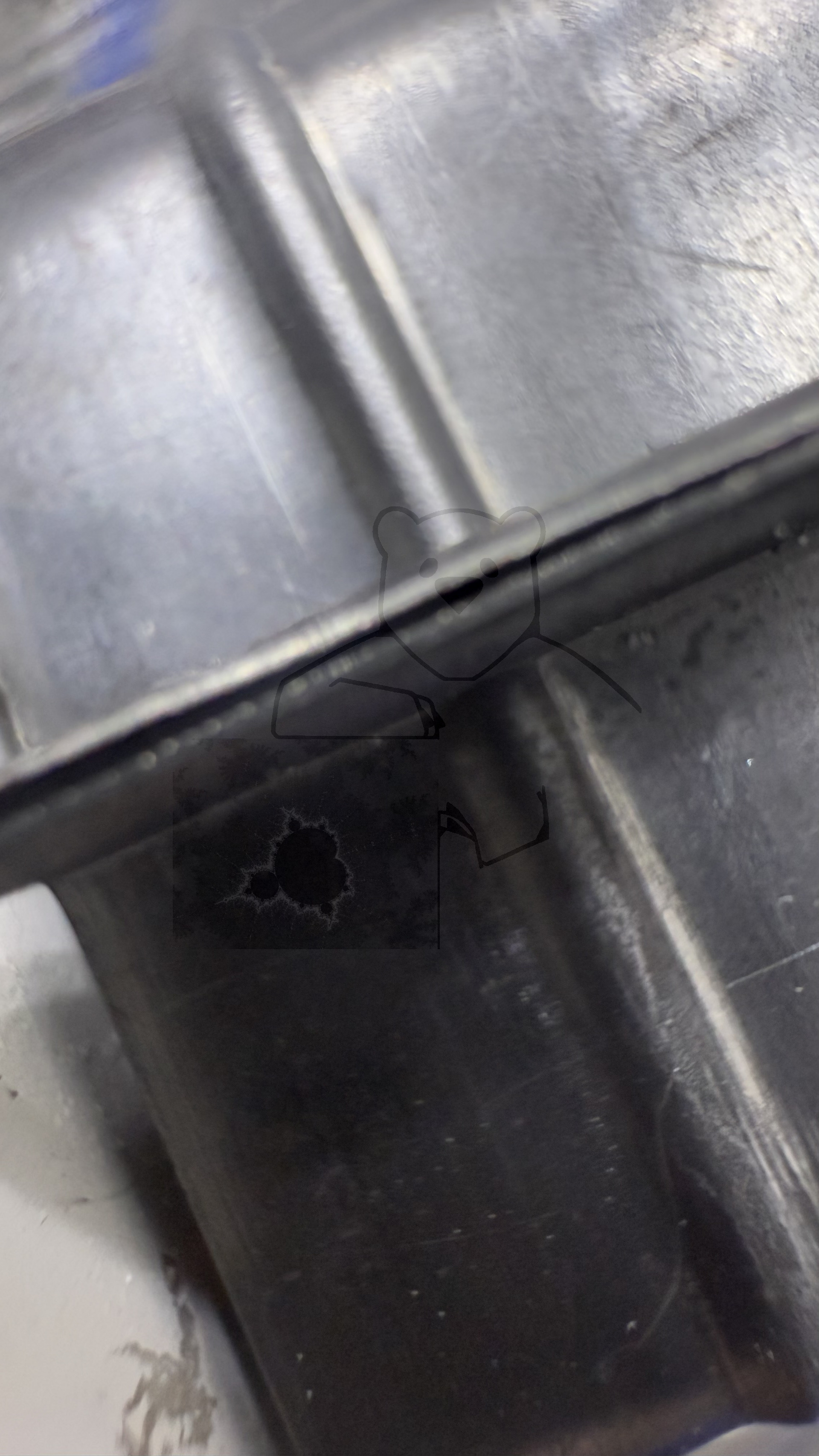

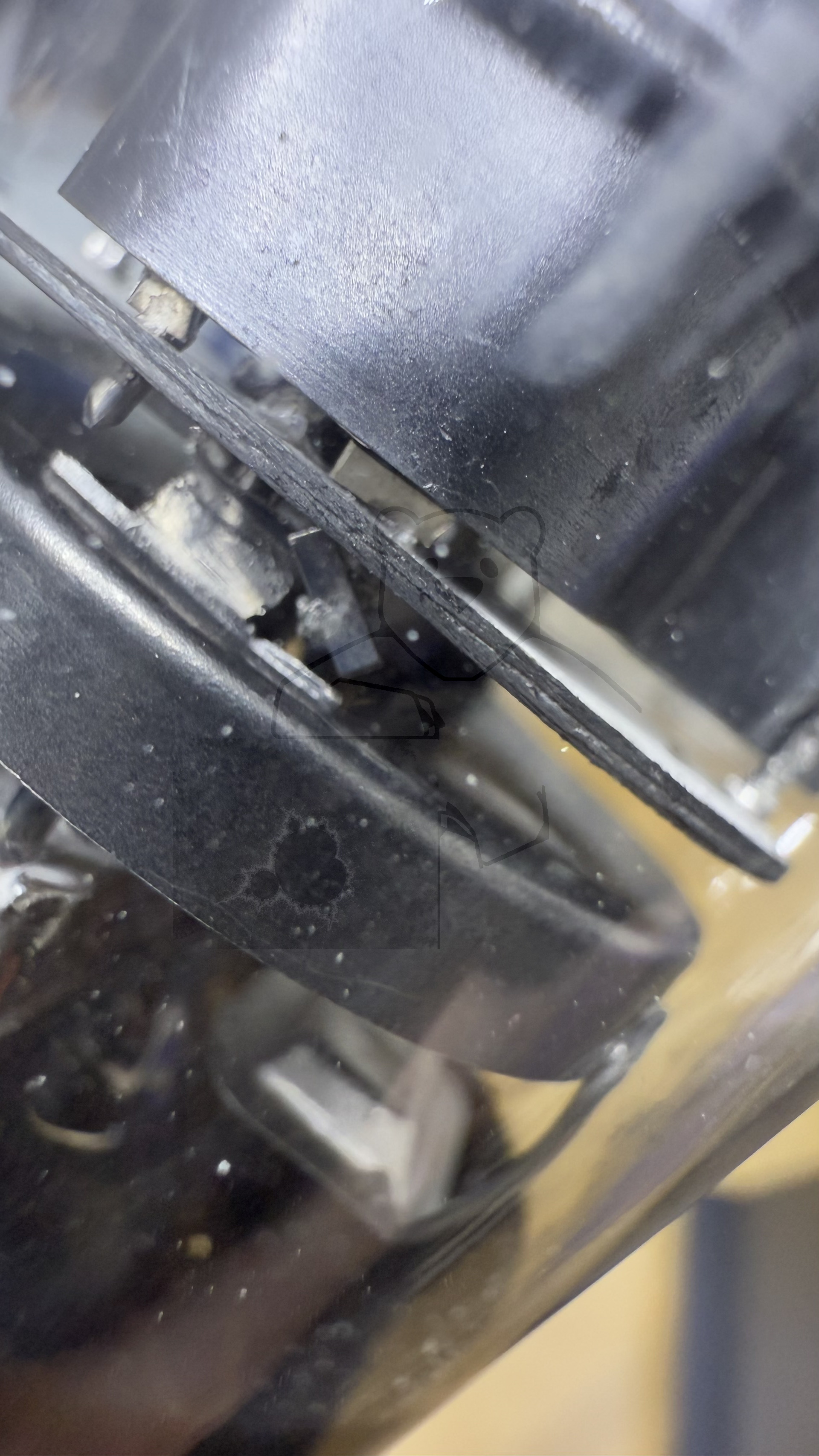

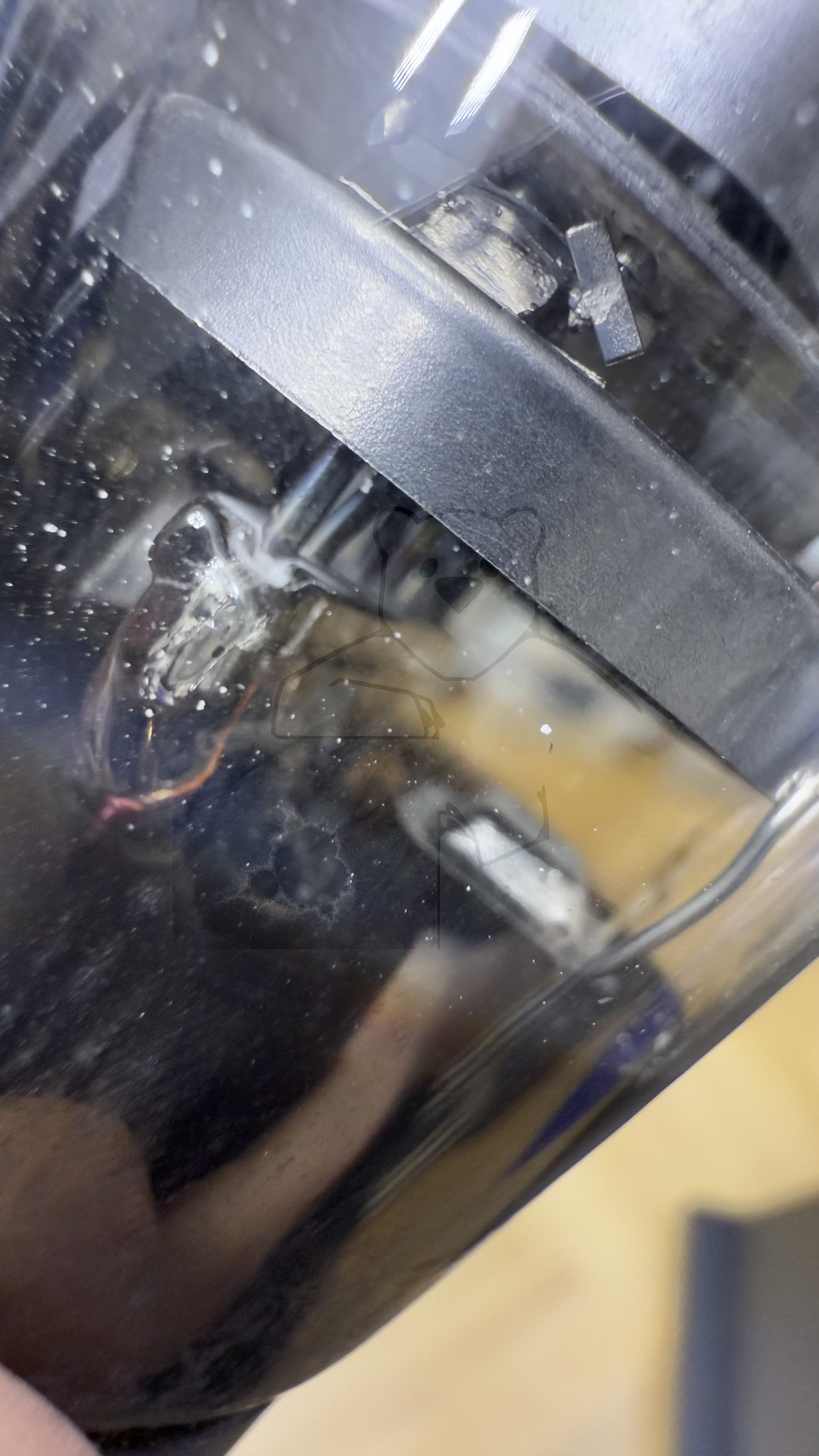

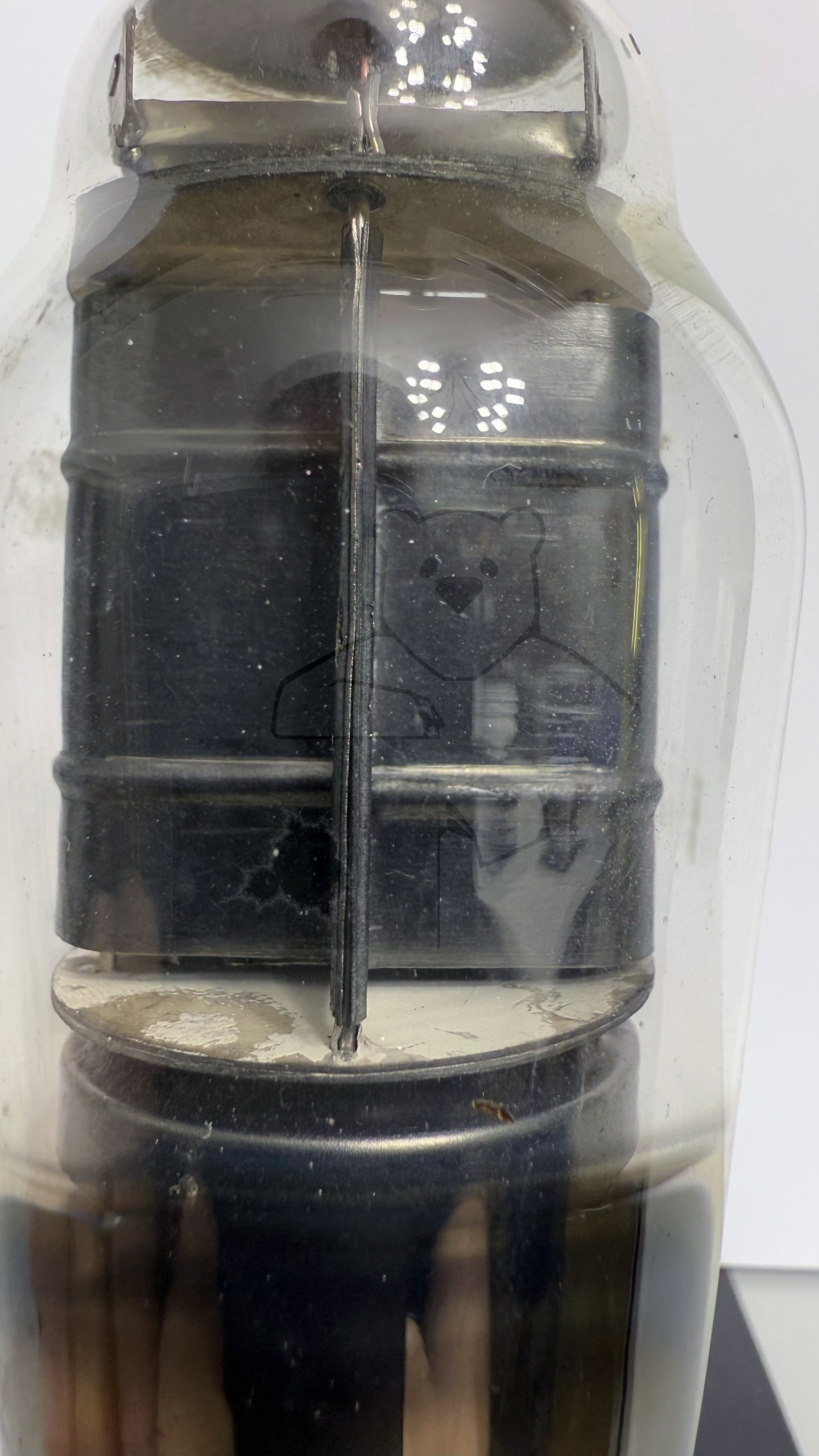

Daten und Bilder der Röhre: PC05/15

🔎 Beschreibung der Röhre: PC05/15

Name	PC05/15
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

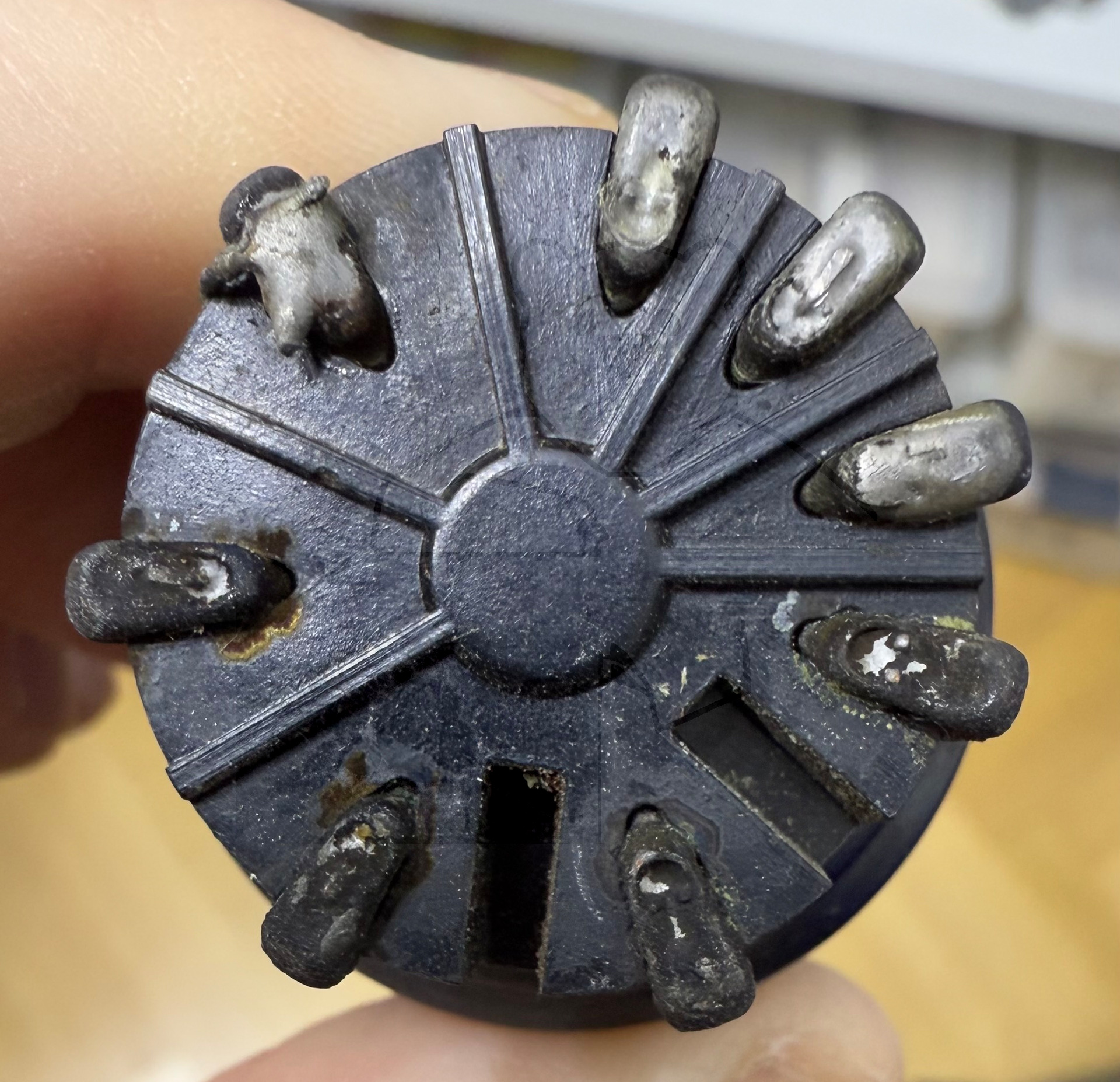

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	16.09.2016 00:07:44

🔎 Beschreibung der Systeme für die Röhre: PC05/15

	System 1
Kathode	2
Gitter 1	6
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7

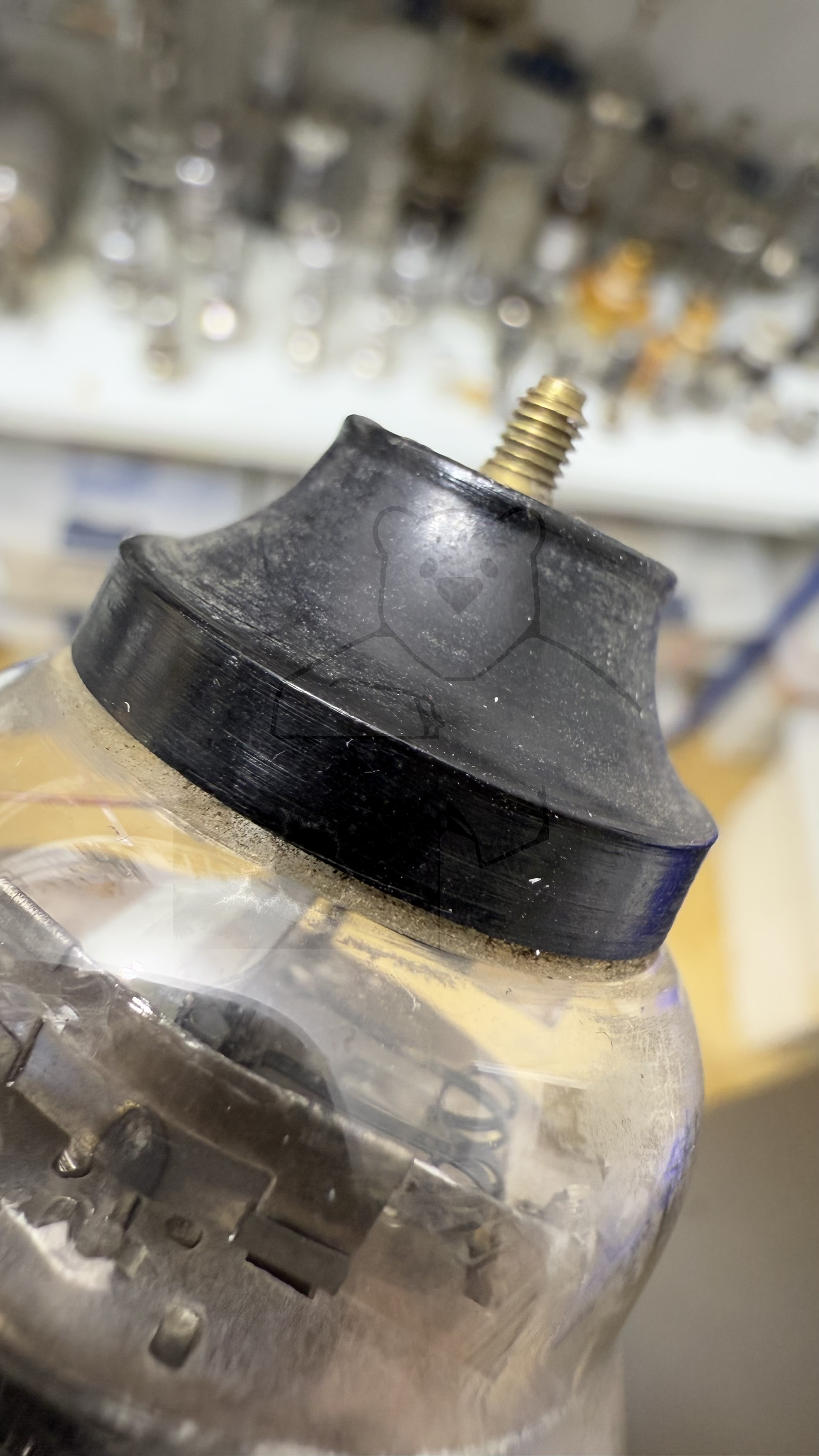

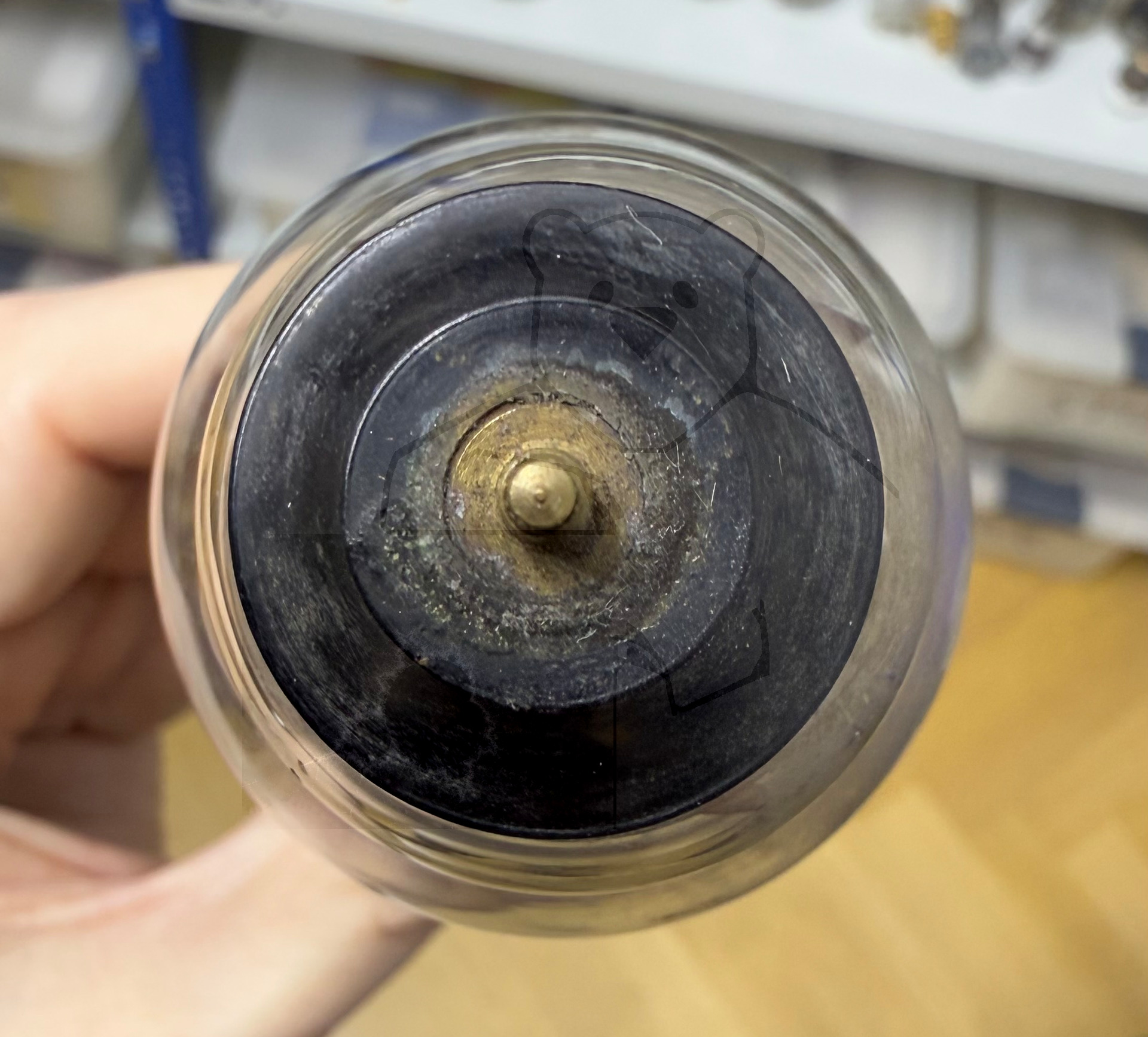

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

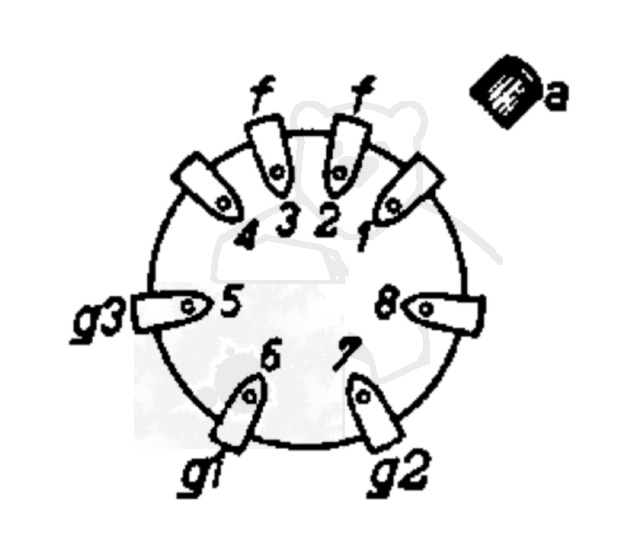

🔎 Sockelschaltung der PC05/15

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PC05/15
Datenblatt PC05-15 Philips Version 1 [www.tubedata.info].pdf (1862 kB)
Datenblatt PC05-15 Philips Version 2 [www.tubedata.info].pdf (409 kB)
Datenblatt PC05-15 Philips Version 3.pdf (69 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
