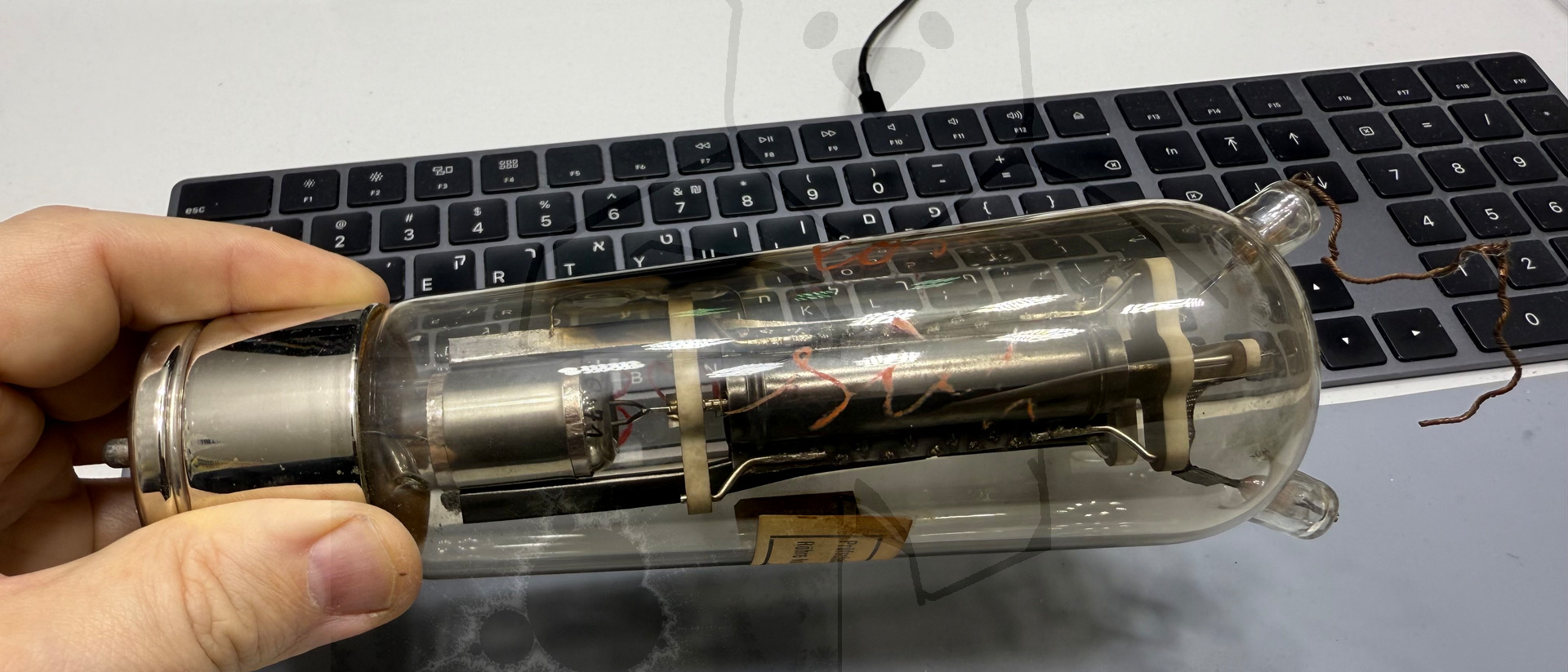

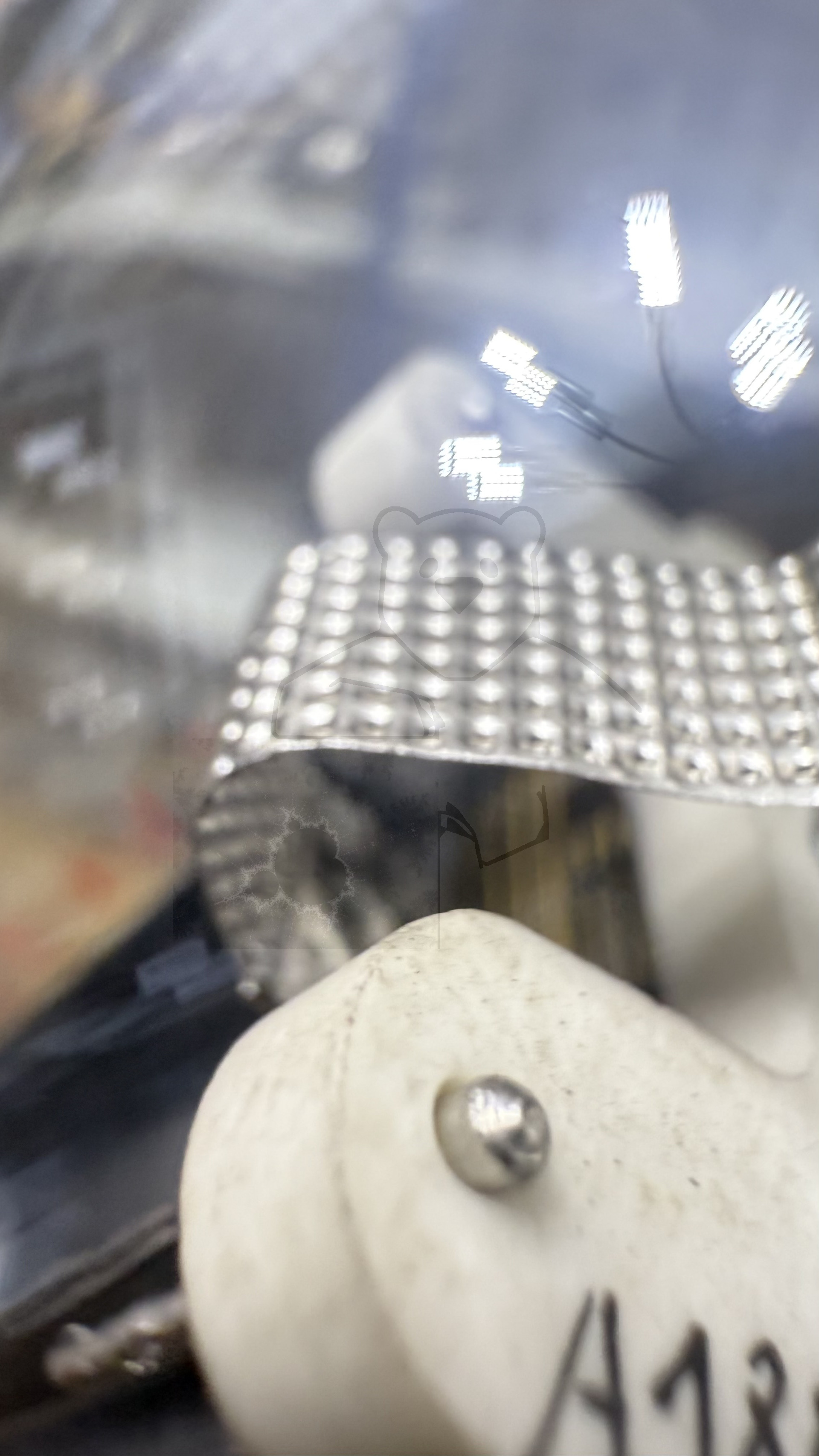

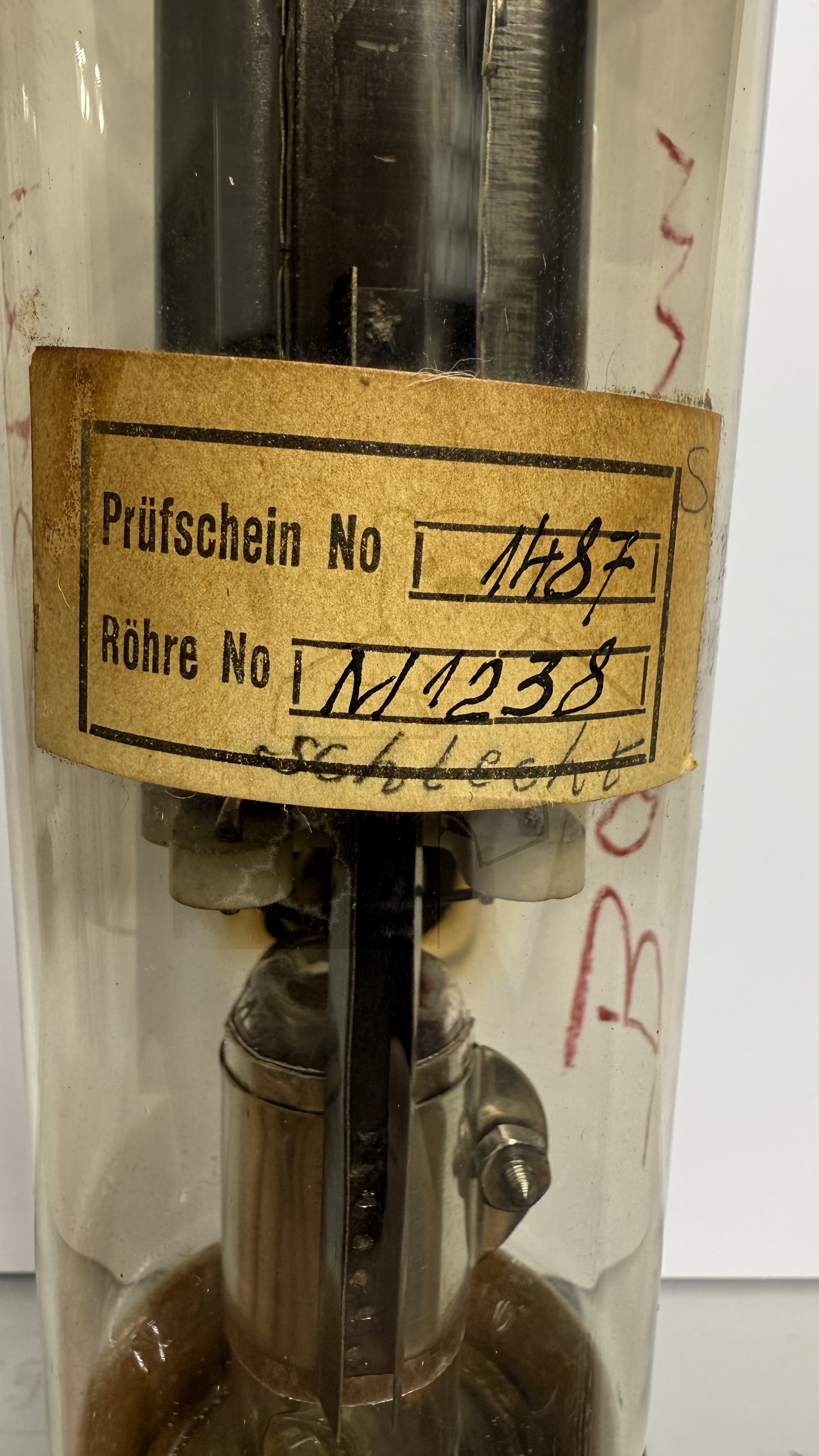

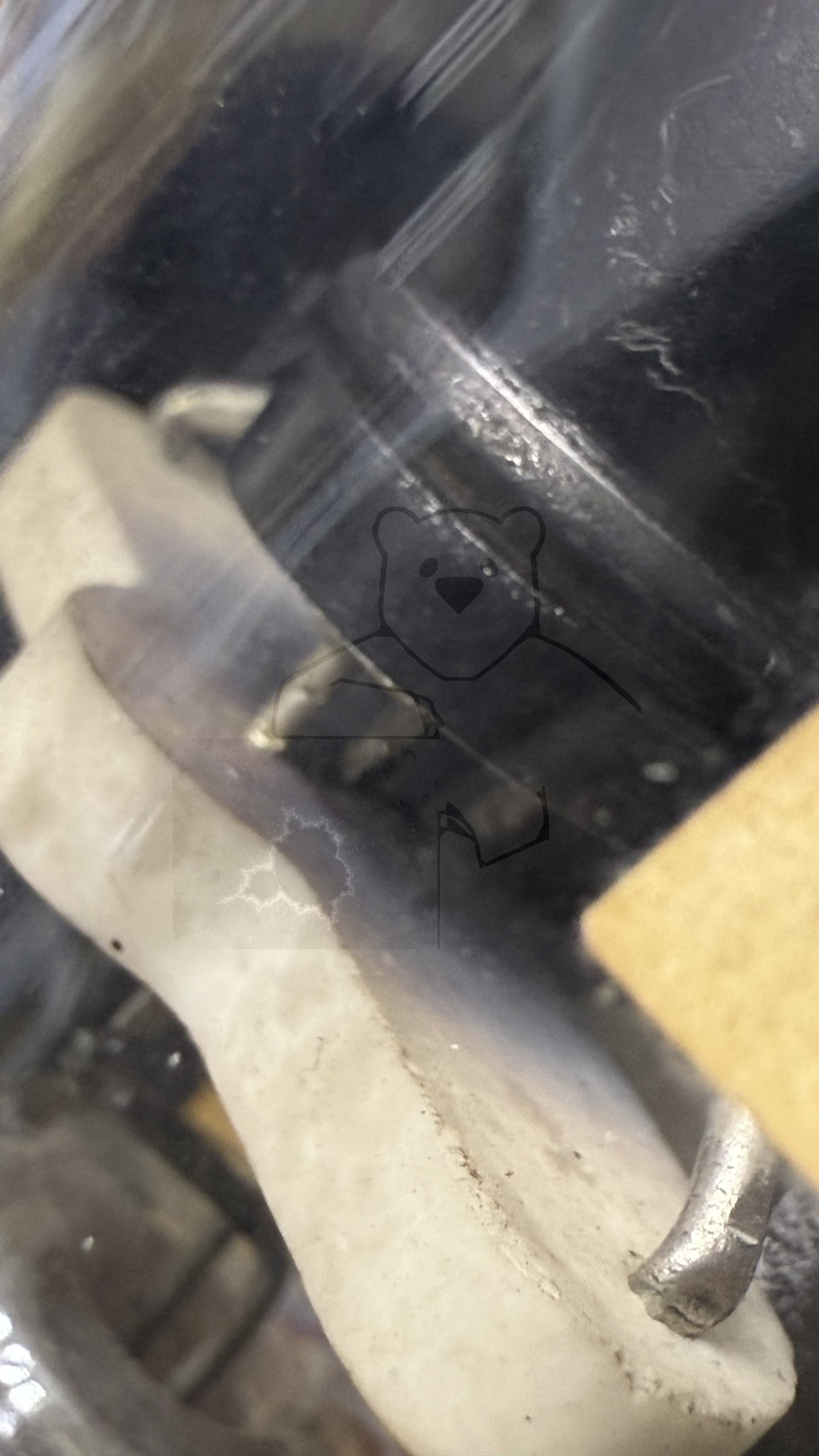

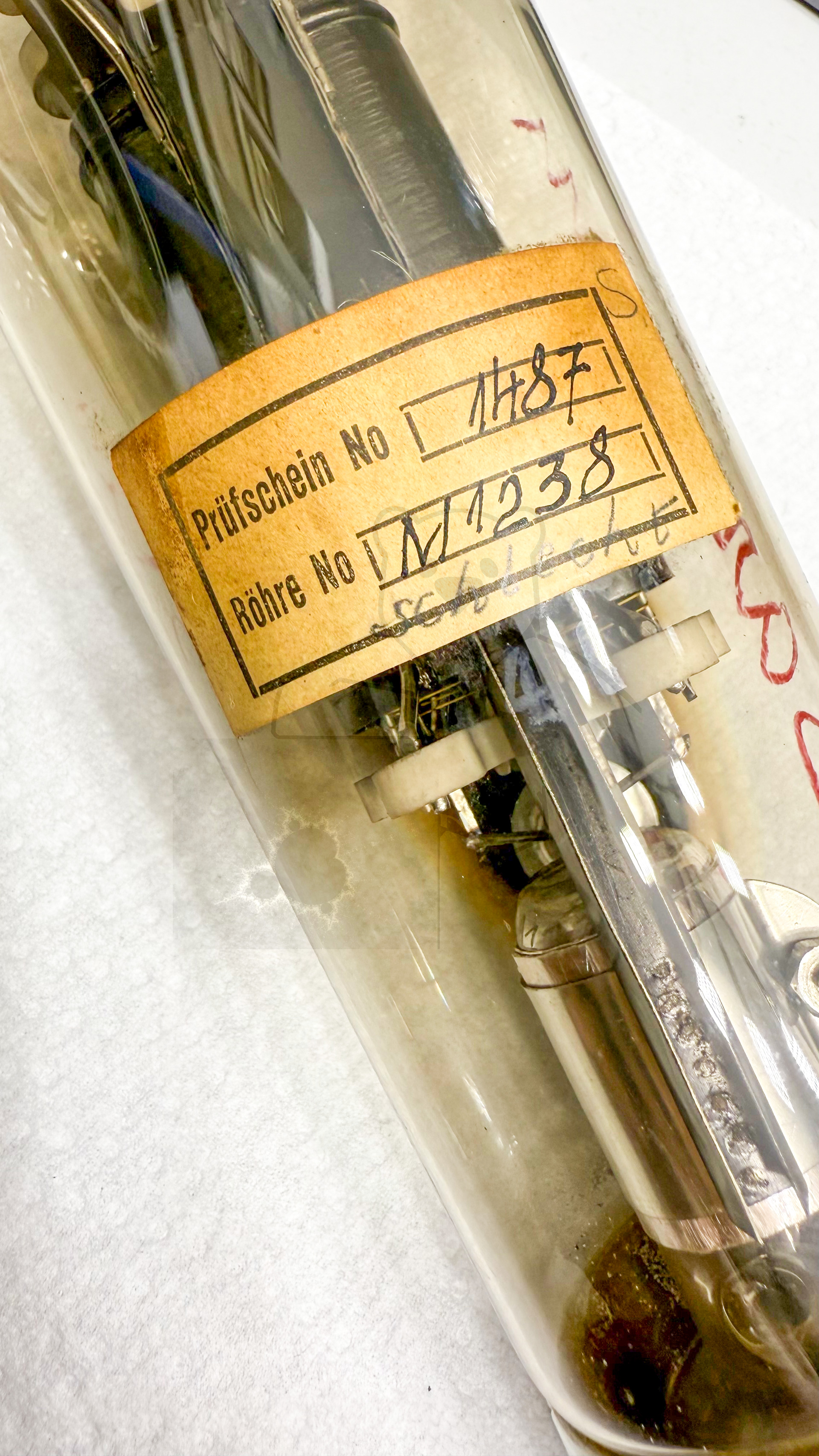

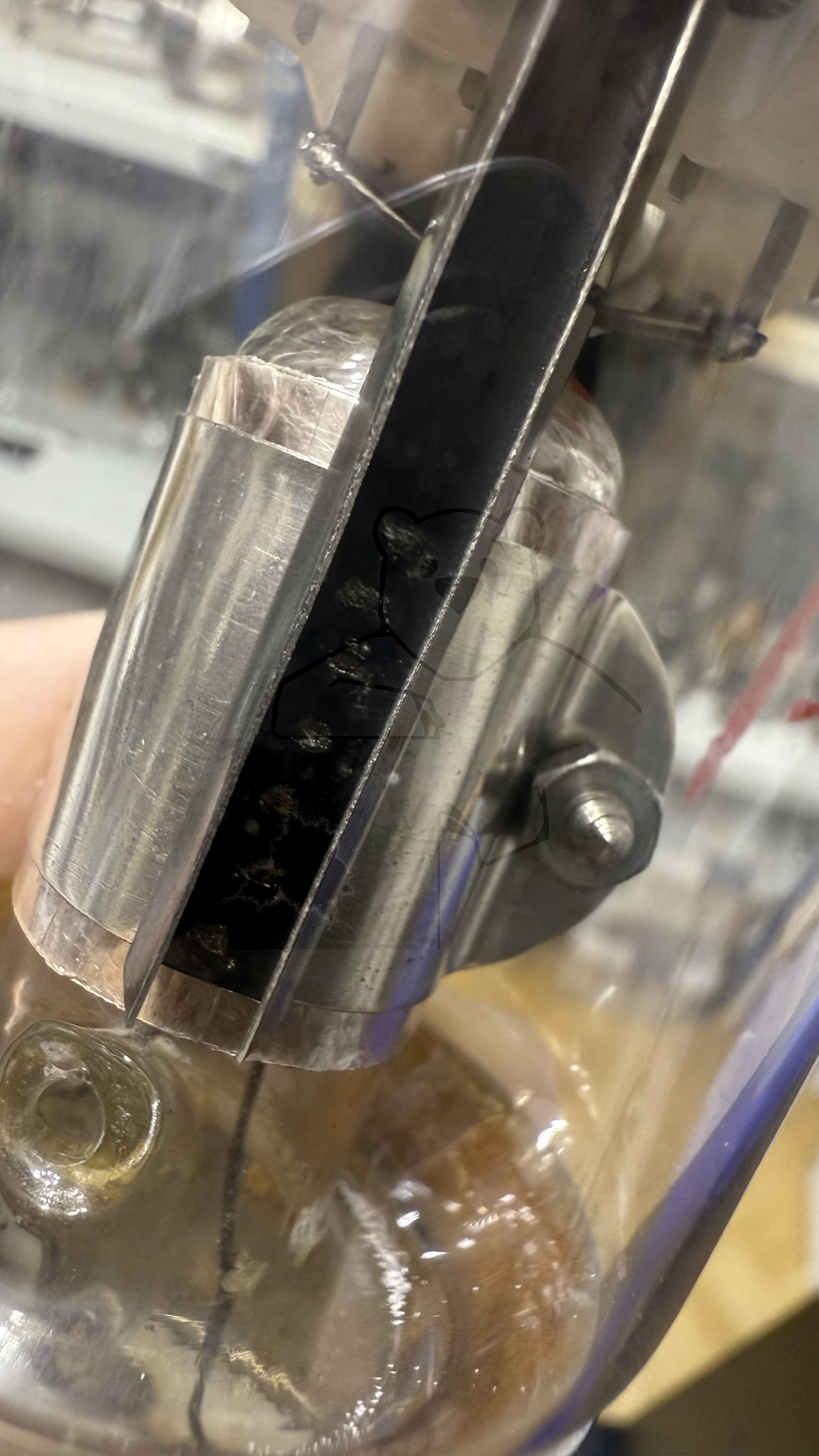

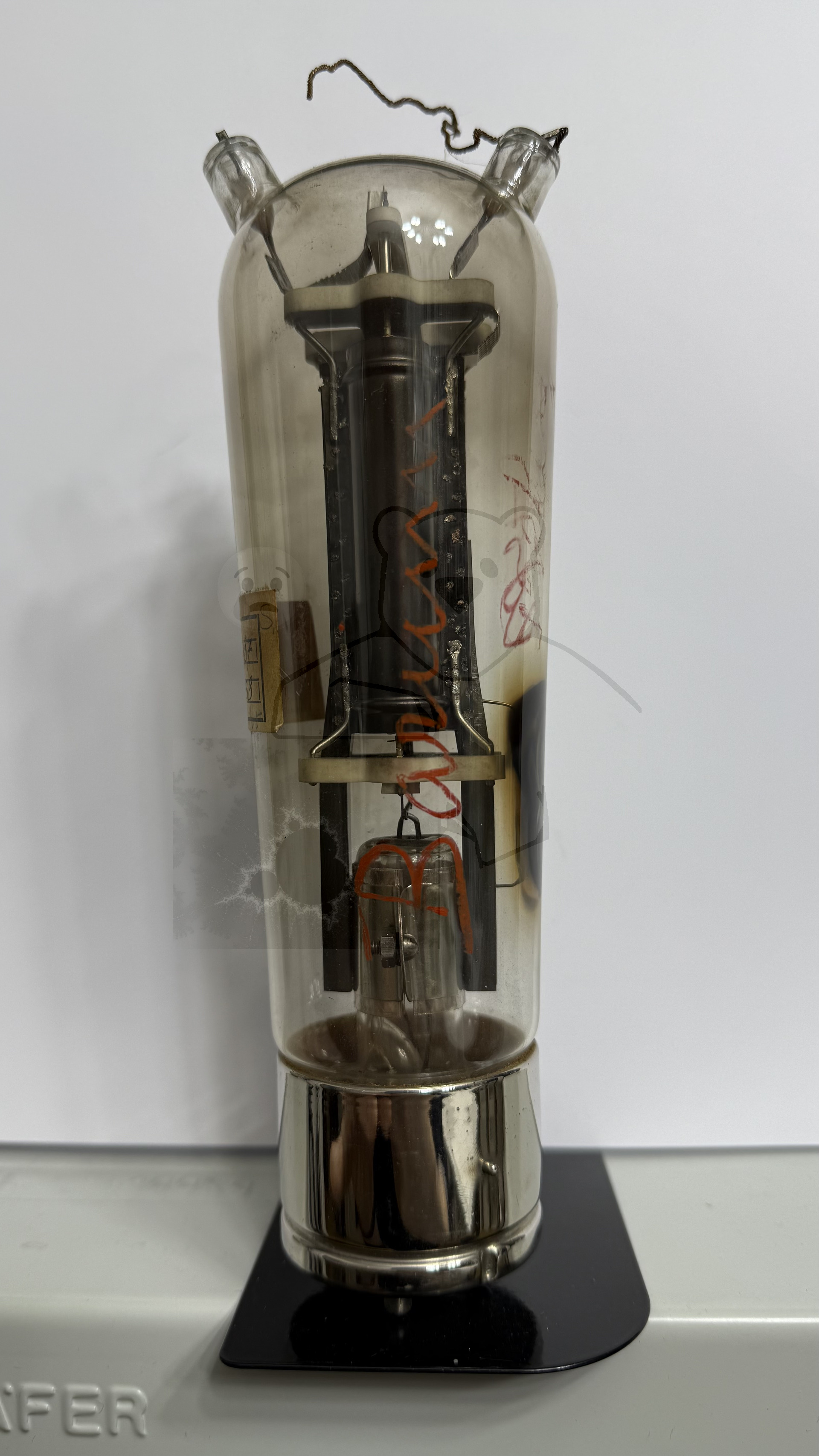

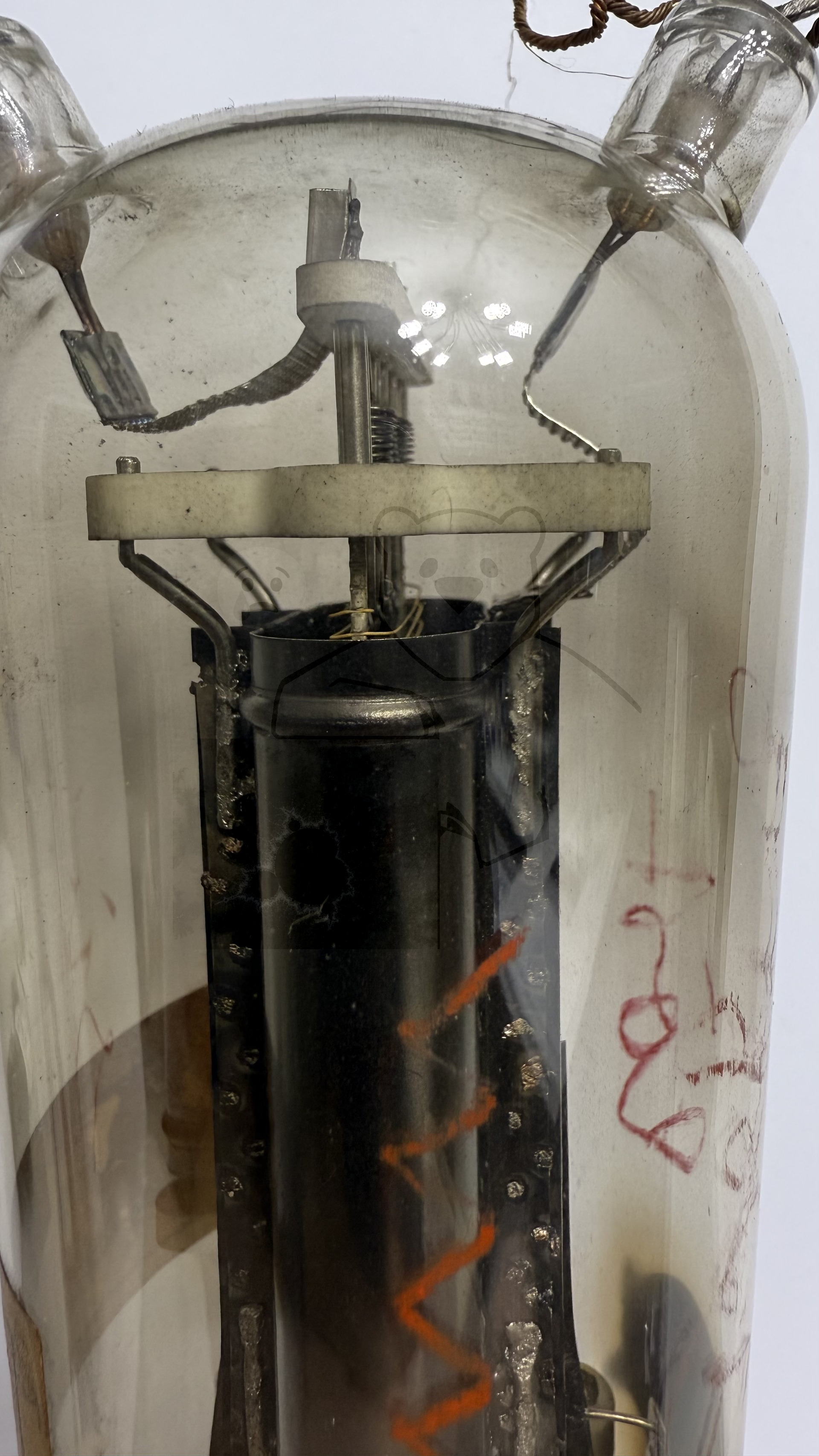

Daten und Bilder der Röhre: OQ71/1000

🔎 Beschreibung der Röhre: OQ71/1000

Name	OQ71/1000
Vergleichsname
Heizspannung (Volt)	10
Heizstrom (Ampère)	1,15
Art der Heizung	Direkt

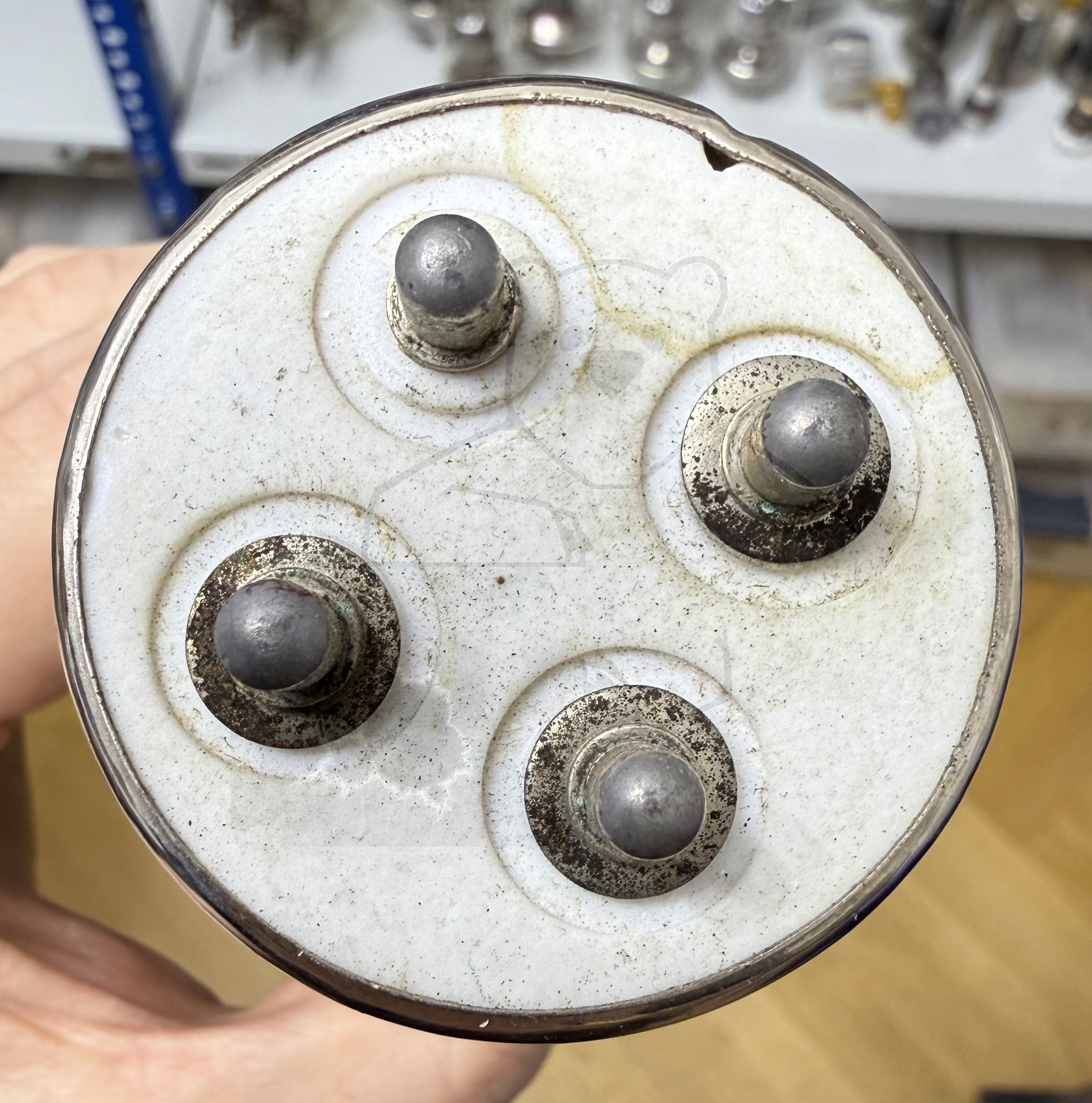

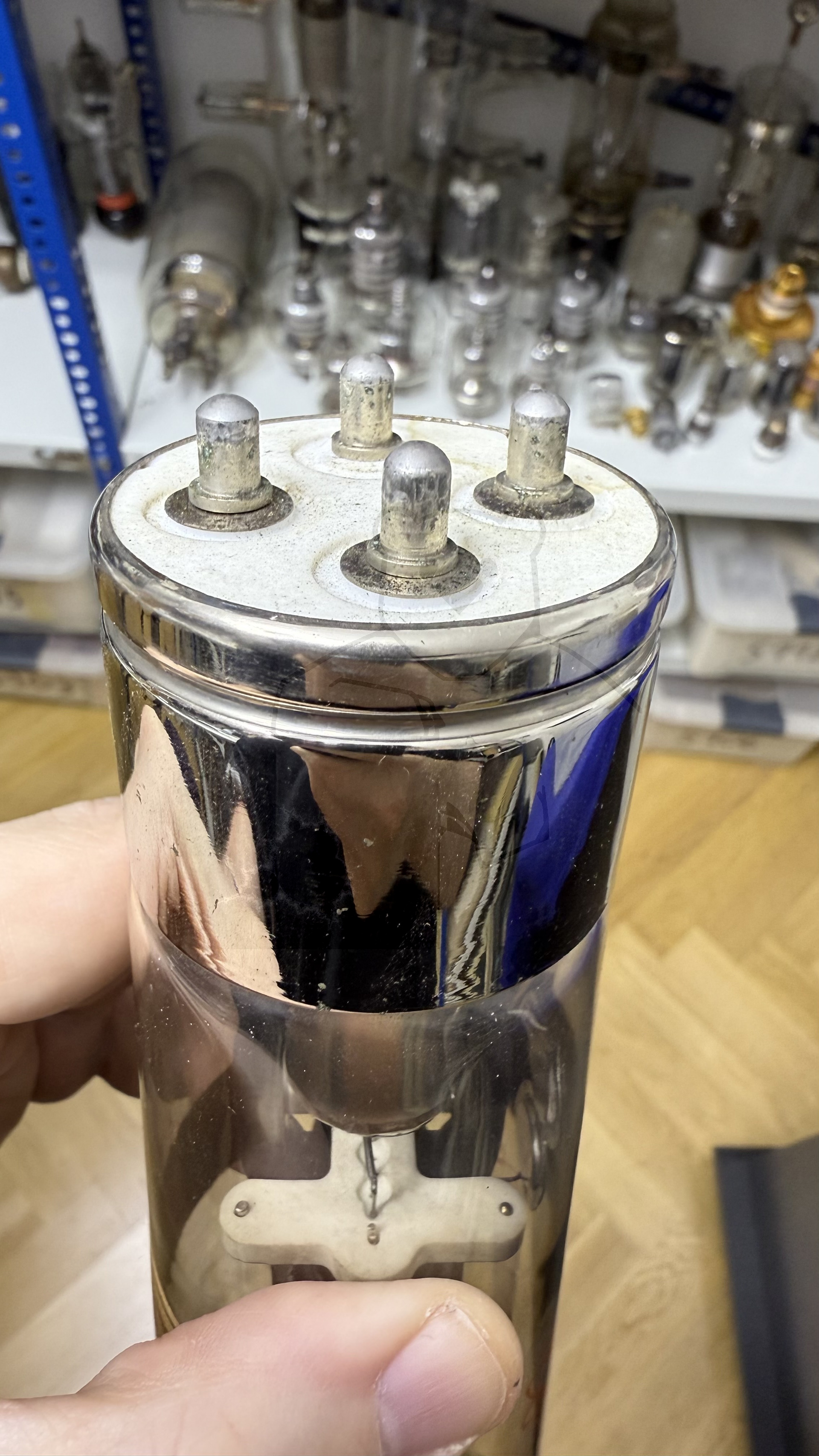

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Zusätzliche Informationen
Letzte Änderung	05.07.2019 10:32:09

🔎 Beschreibung der Systeme für die Röhre: OQ71/1000

	System 1
Kathode	1
Gitter 1	Kappe 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe 2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

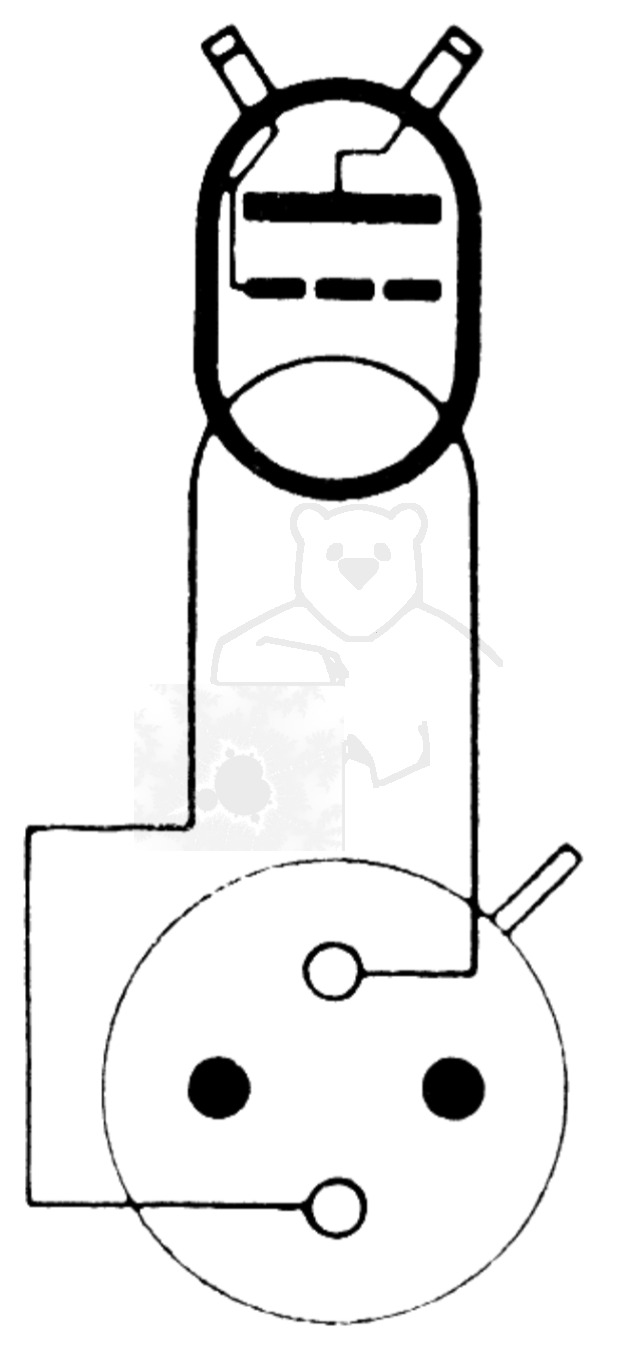

🔎 Sockelschaltung der OQ71/1000

Bildquelle: Tungsram Datenblatt

🔎 Datenblätter zur Röhre: OQ71/1000
Datenblatt OQ71-1000 Tungsram [www.tubedata.info].pdf (641 kB)
