Daten und Bilder der Röhre: OD603

🔎 Beschreibung der Röhre: OD603

Name	OD603
Vergleichsname
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Keine
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse

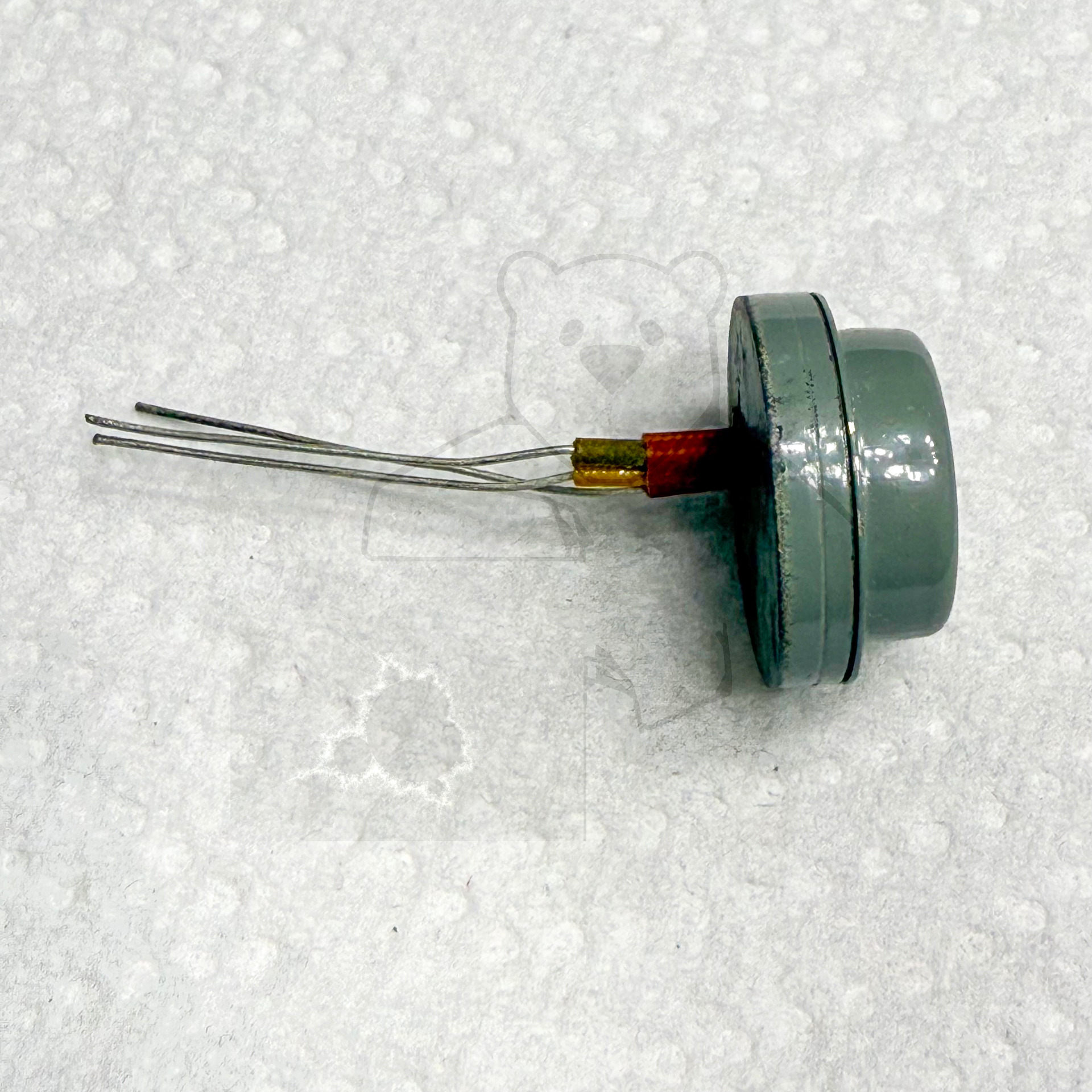

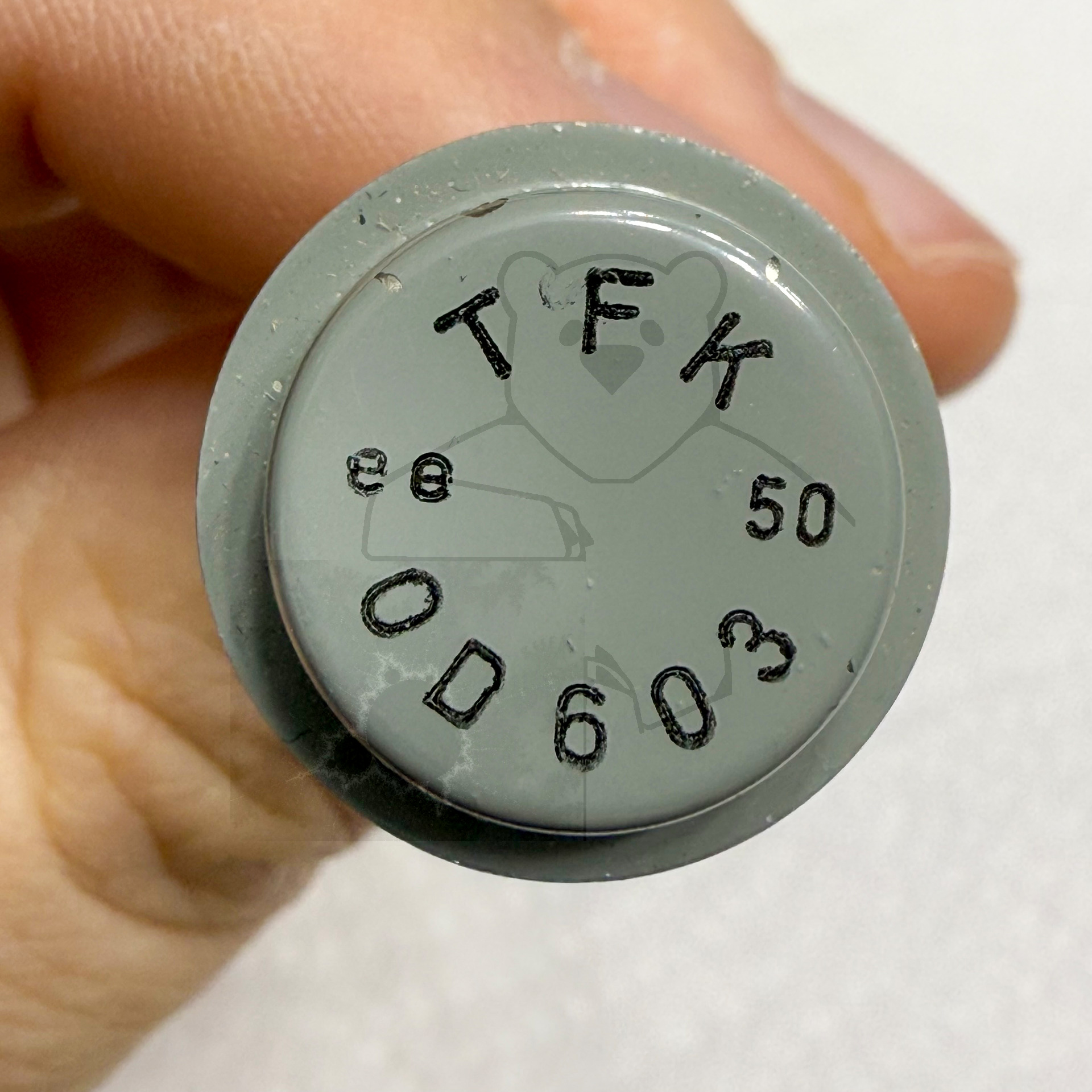

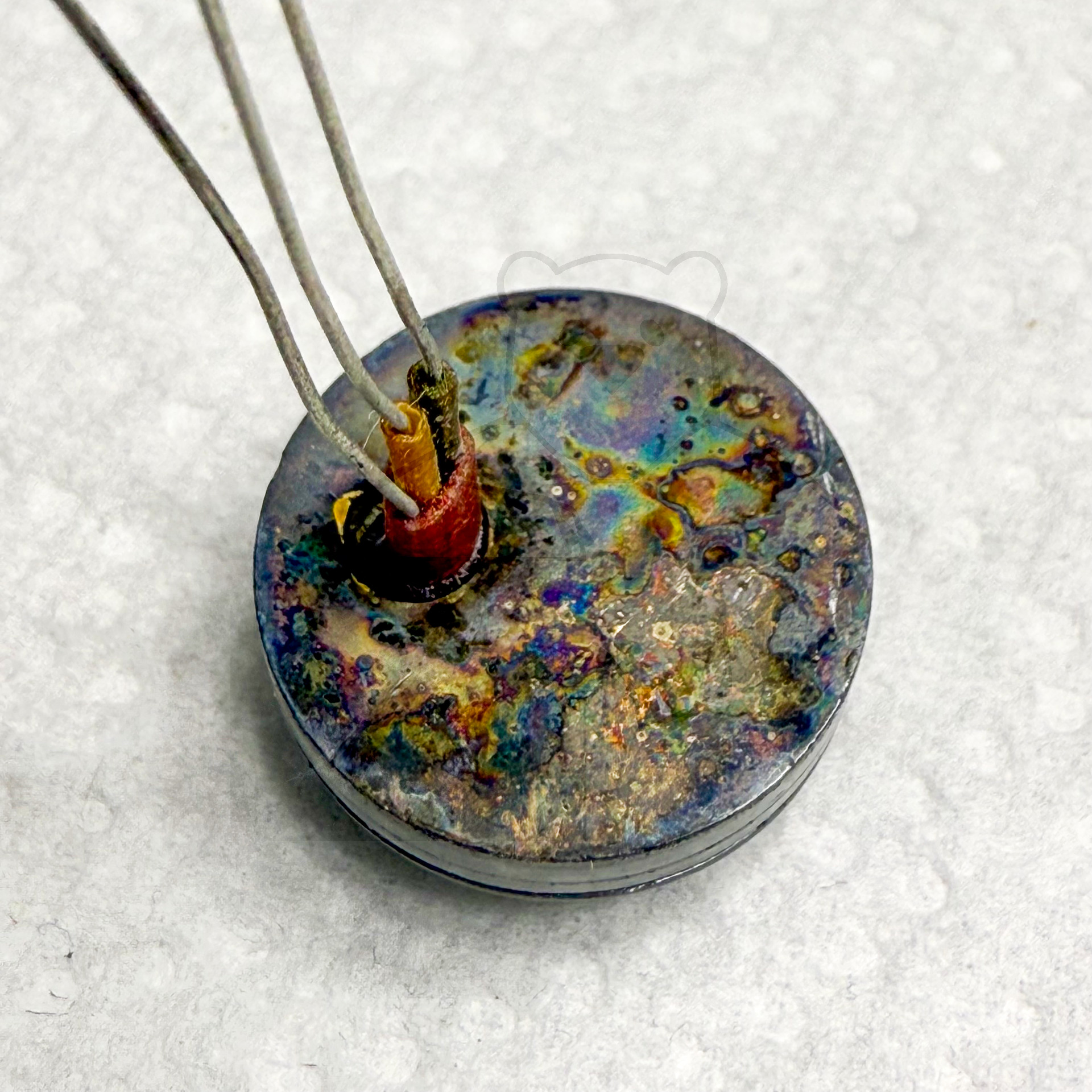

Zusätzliche Informationen	Germanium PNP Leistungstransistor von 1958
Letzte Änderung	29.10.2026 11:01:49

🔎 Beschreibung der Systeme für die Röhre: OD603

	System 1
Kathode	C
Gitter 1	B
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	E
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Halbleiter (Transsistor)

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

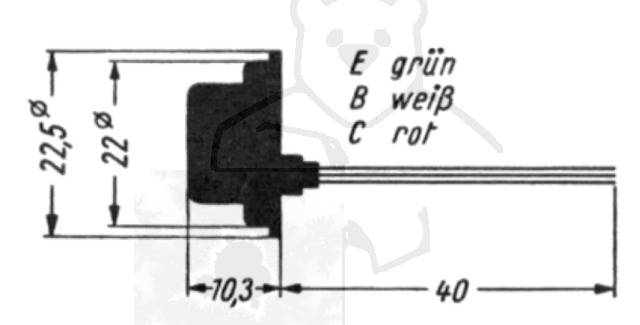

🔎 Sockelschaltung der OD603

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu OD603

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/TwHKjXQf3GQ (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: OD603
Datenblatt OD603.pdf (4011 kB)
