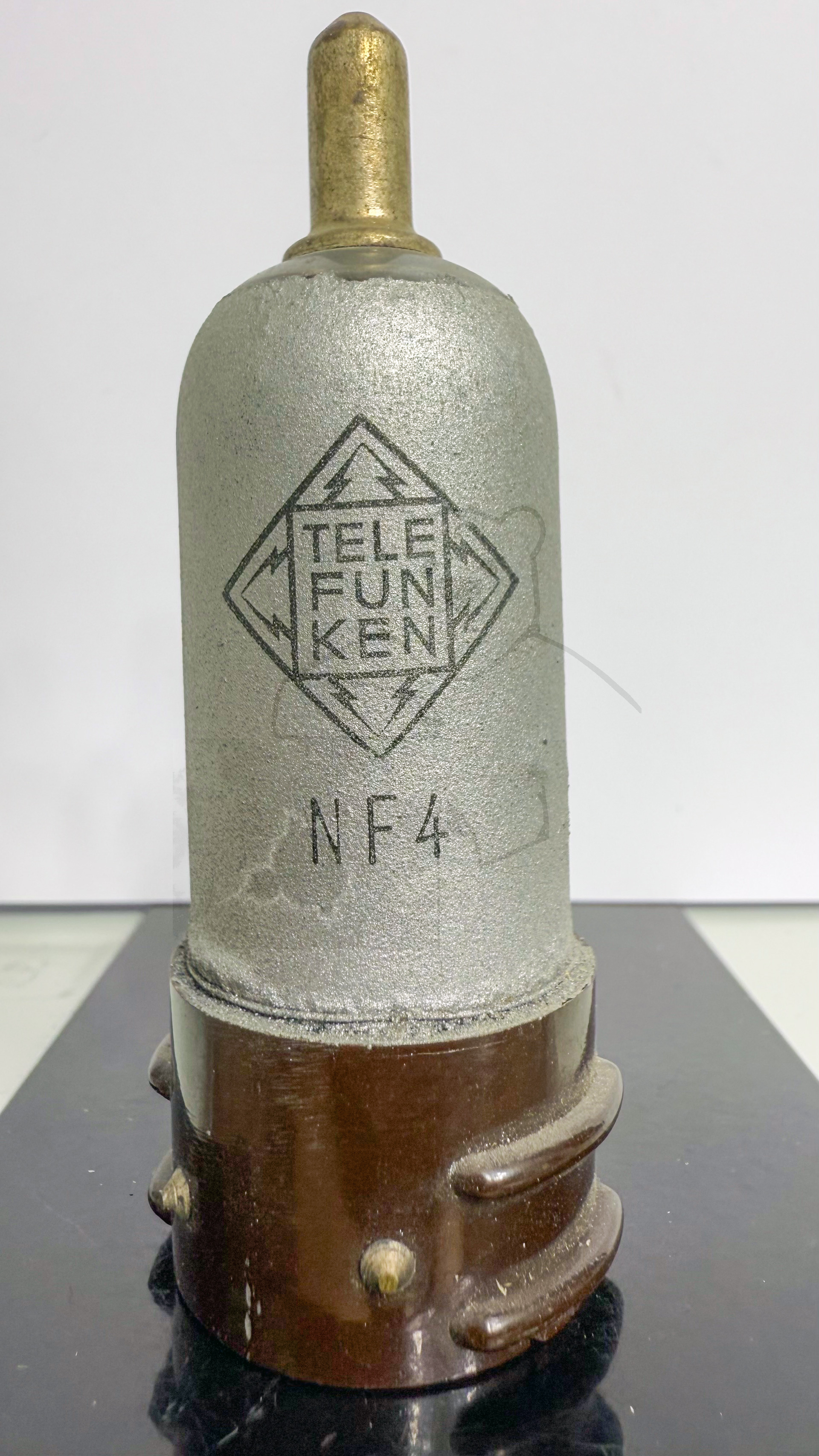

Daten und Bilder der Röhre: NF4

🔎 Beschreibung der Röhre: NF4

Name	NF4
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,195
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 13:24:18

🔎 Beschreibung der Systeme für die Röhre: NF4

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	k
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

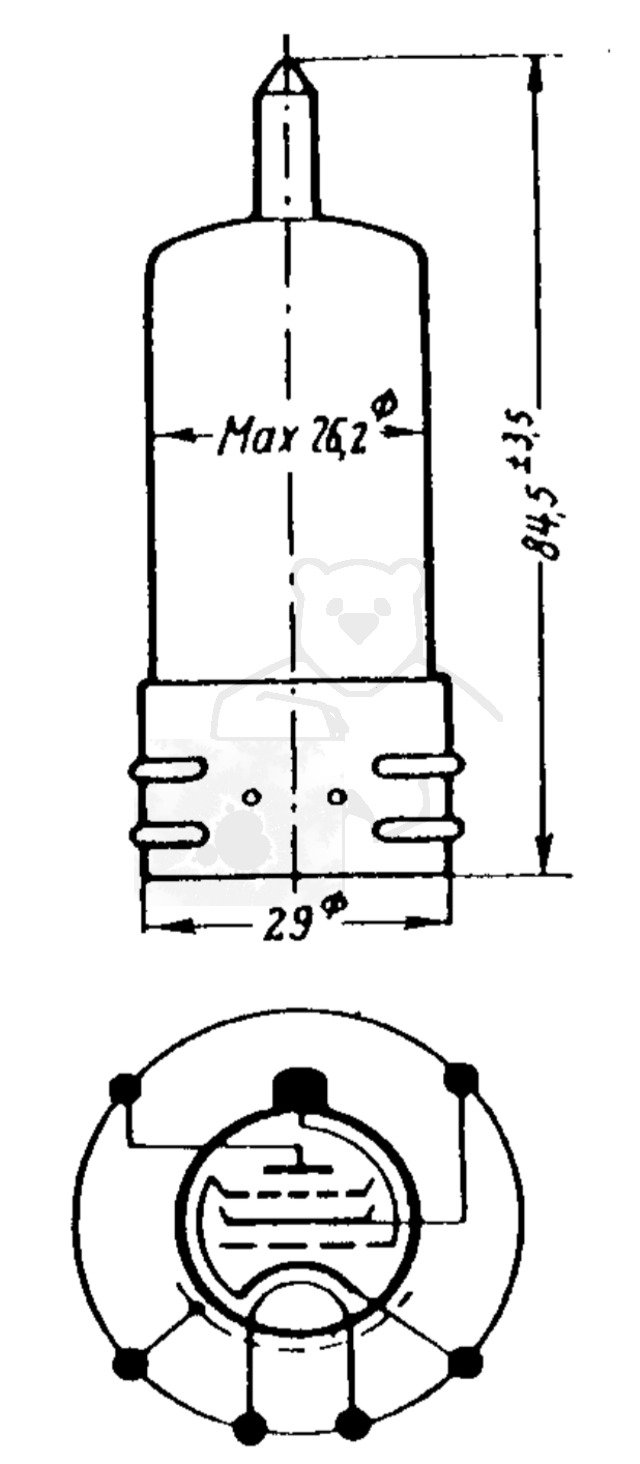

🔎 Sockelschaltung der NF4

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: NF4
Datenblatt NF4 Telefunken [www.tubedata.info].pdf (106 kB)
