Daten und Bilder der Röhre: LS30

🔎 Beschreibung der Röhre: LS30

Name	LS30
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 13:05:45

🔎 Beschreibung der Systeme für die Röhre: LS30

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2	h, h
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

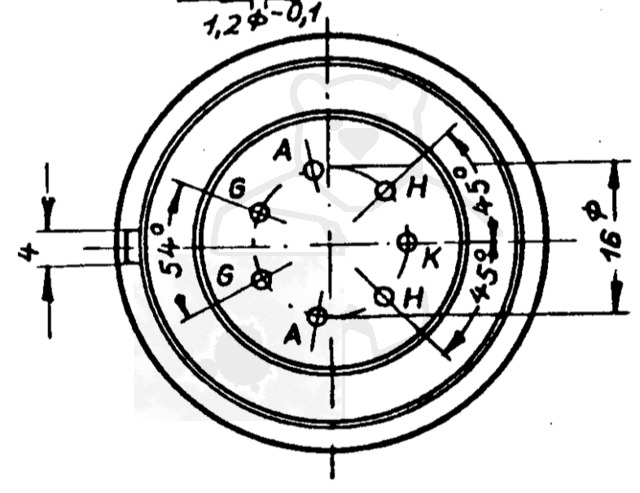

🔎 Sockelschaltung der LS30

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LS30
Datenblatt LS30 Telefunken [www.tubedata.info].pdf (194 kB)
