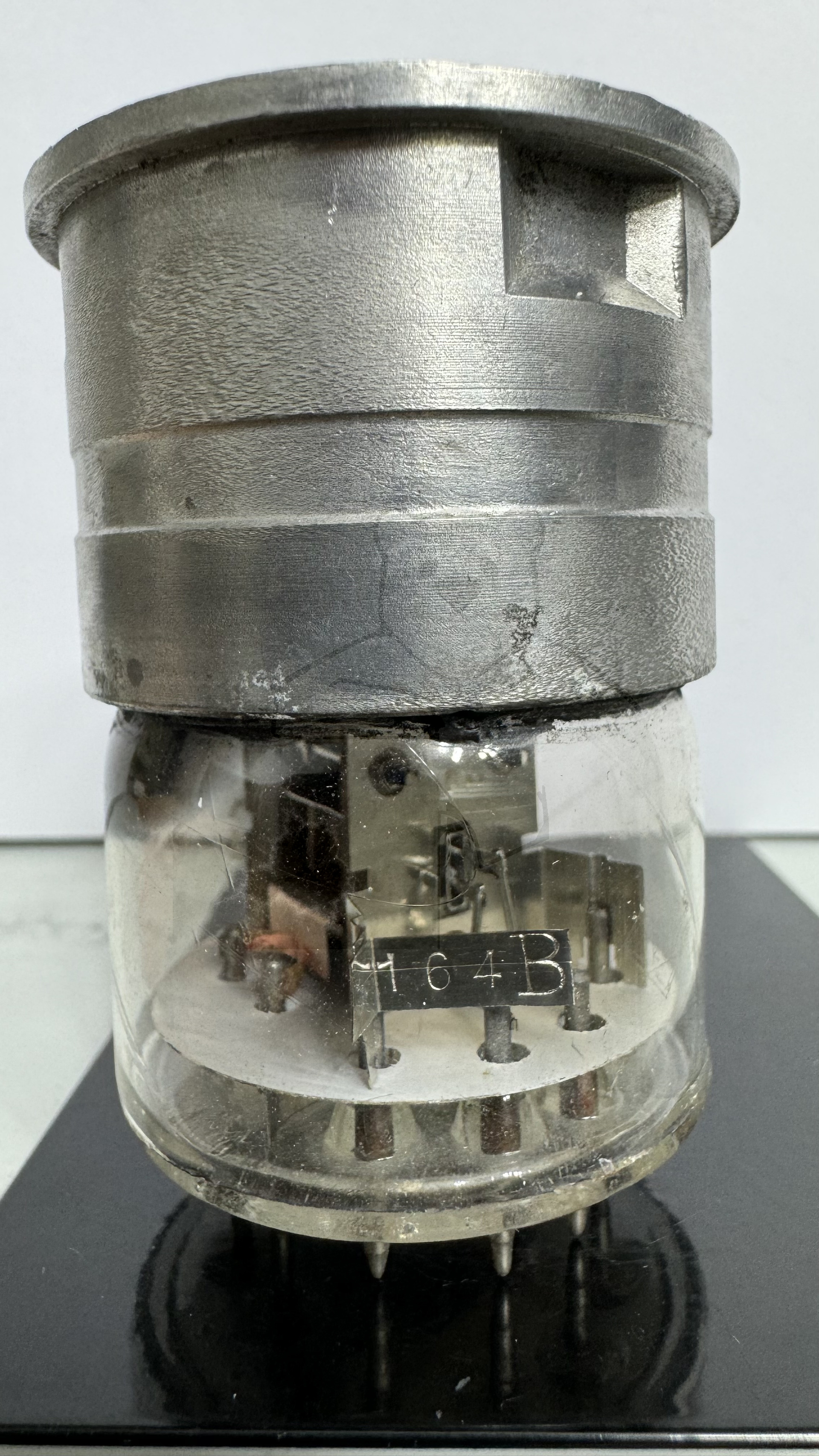

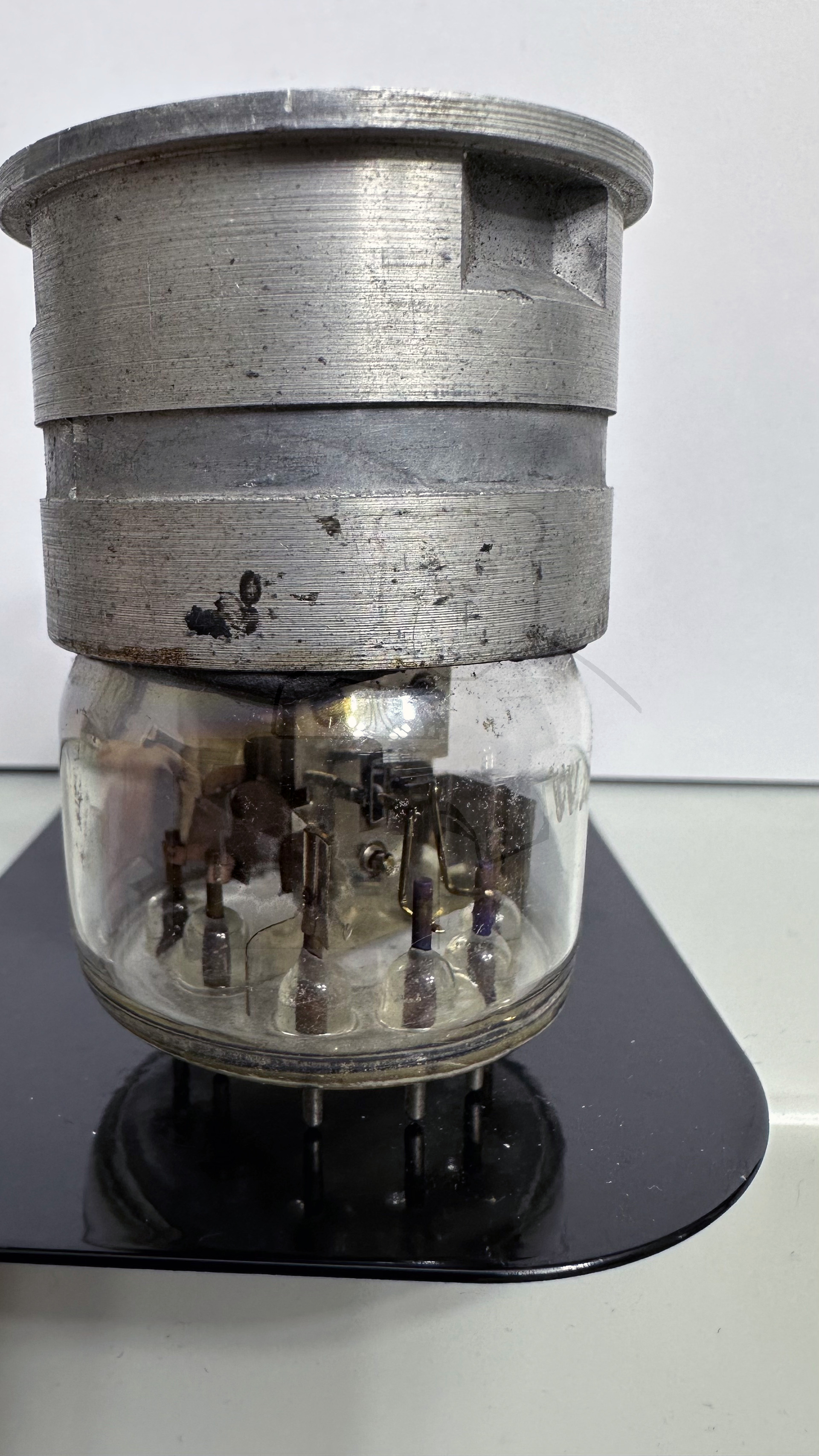

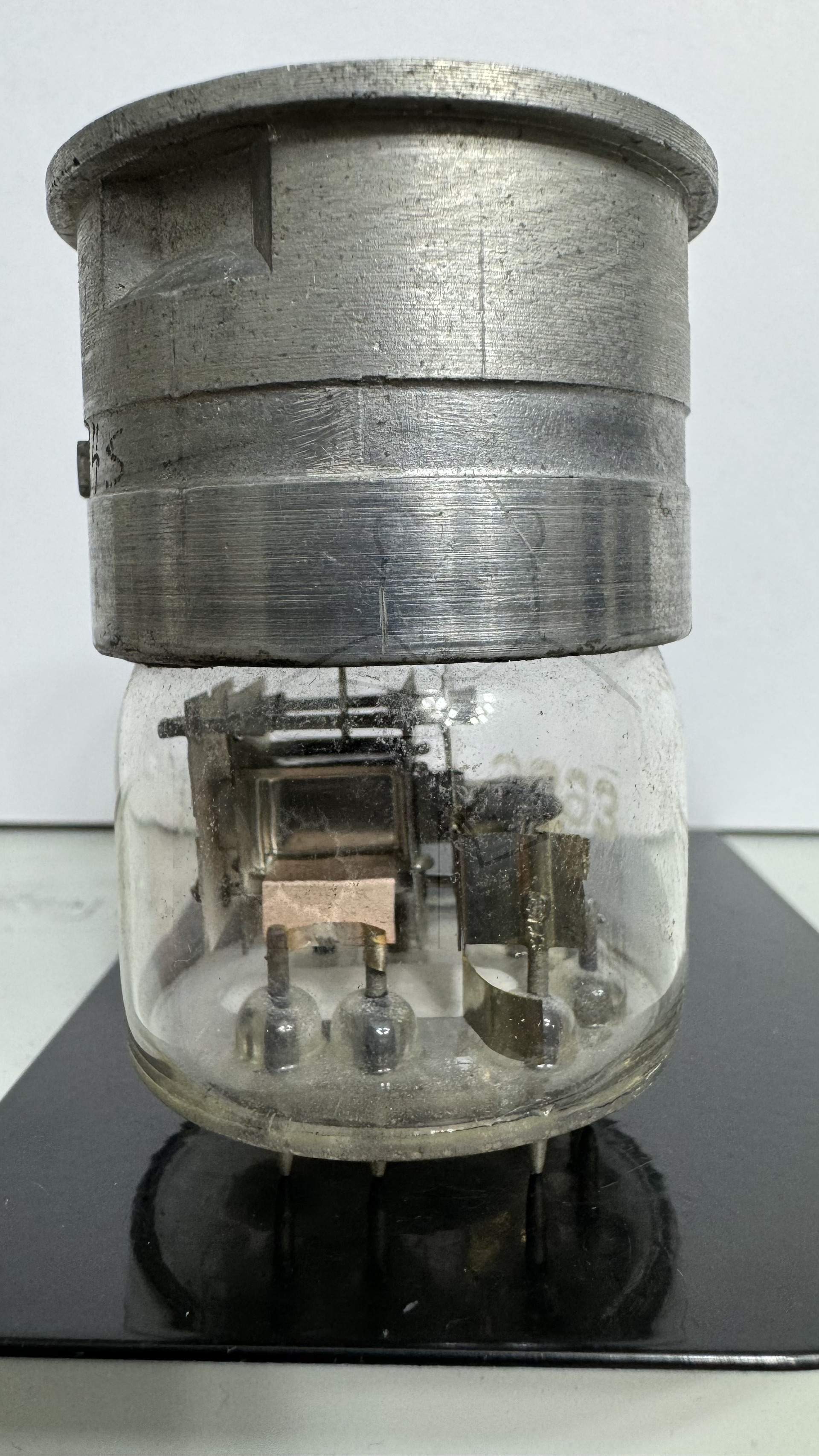

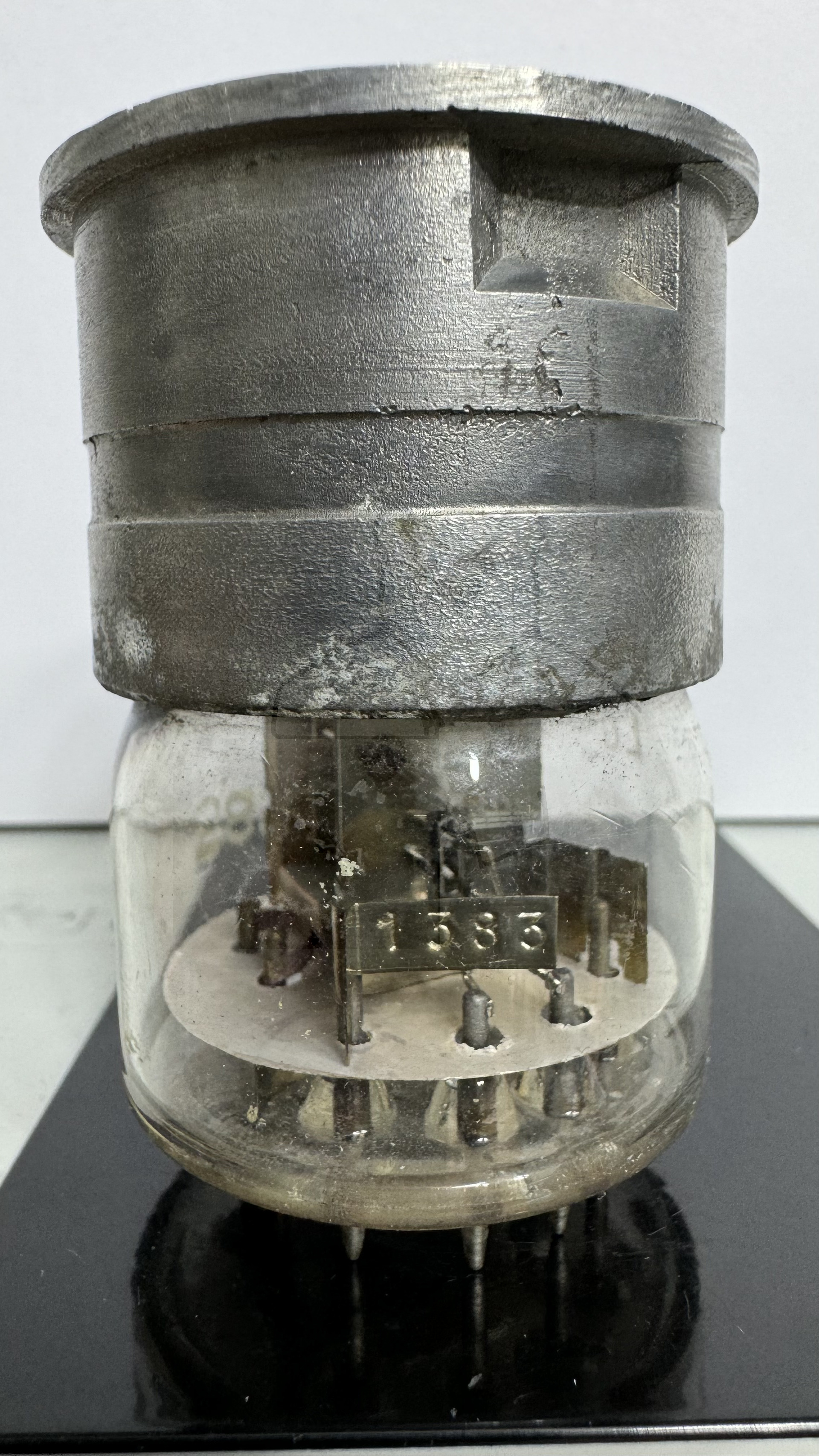

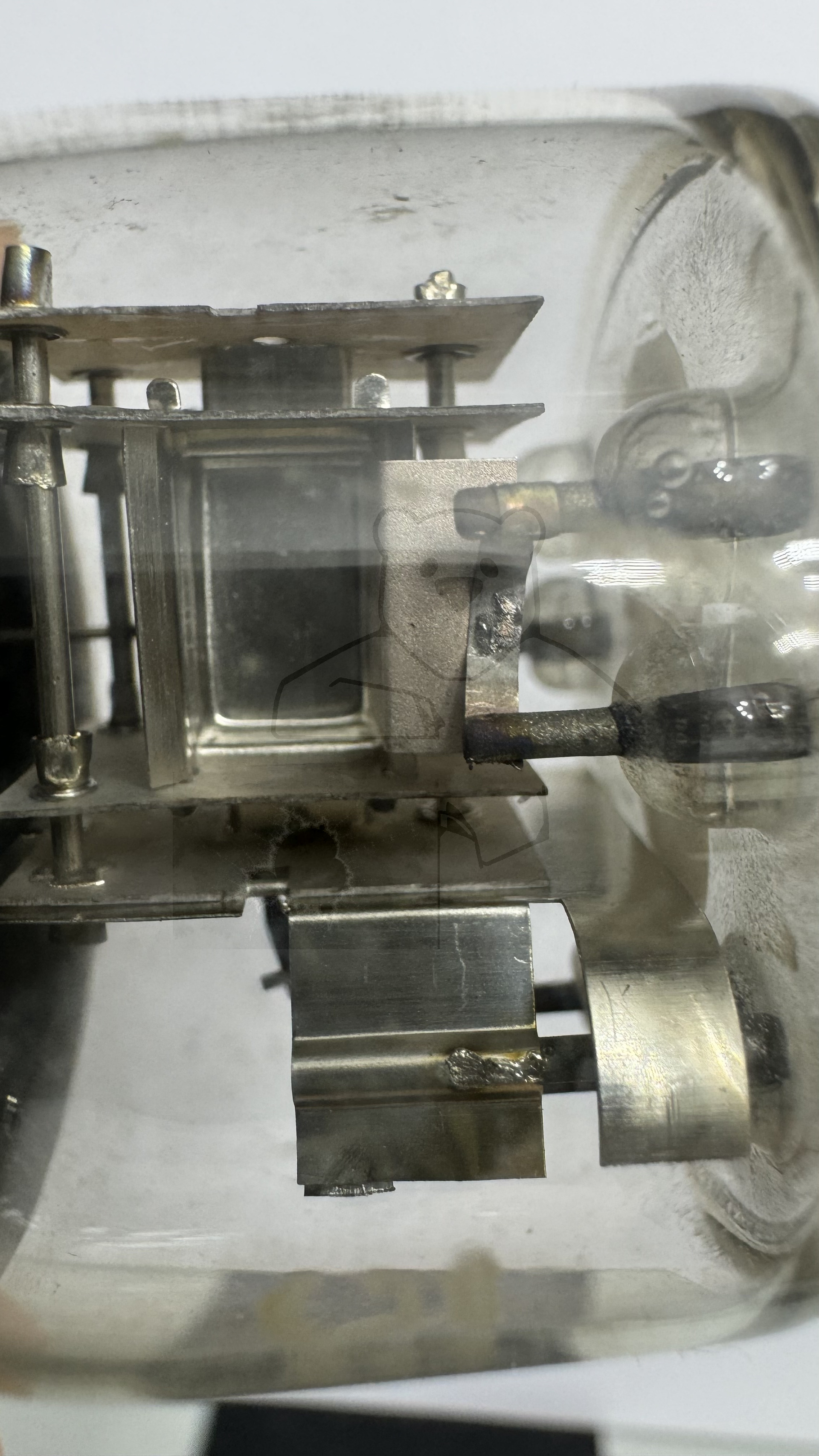

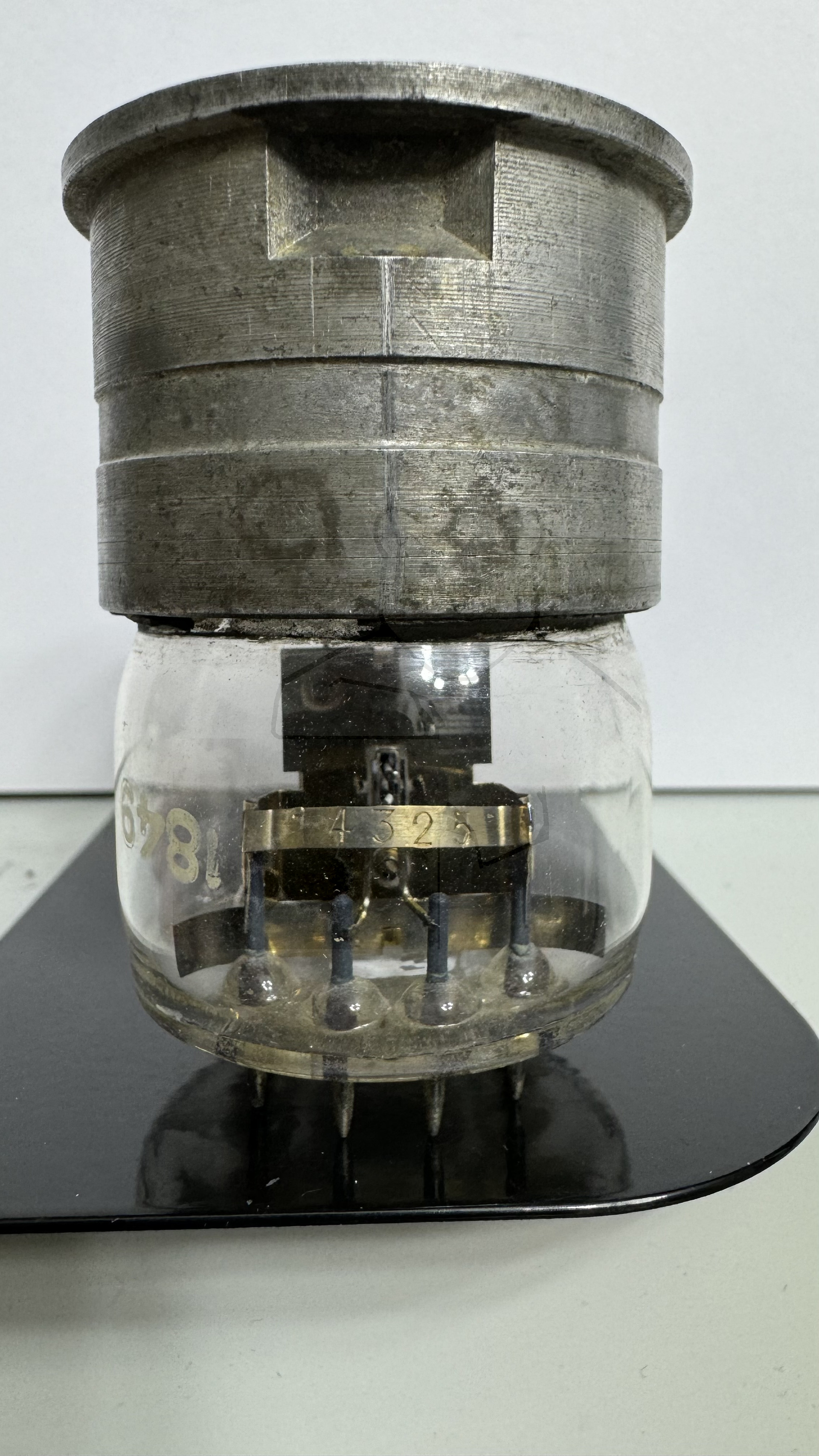

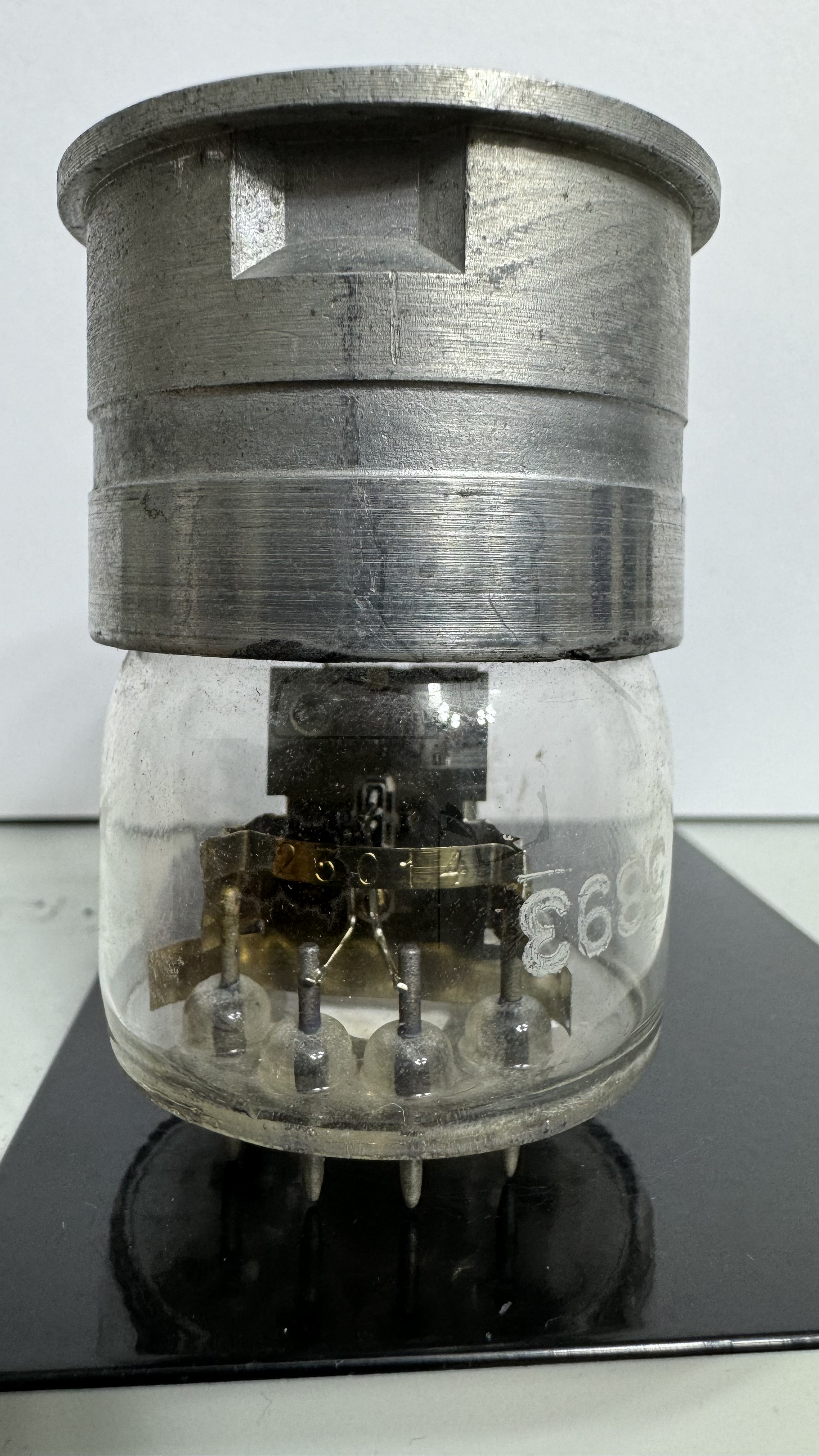

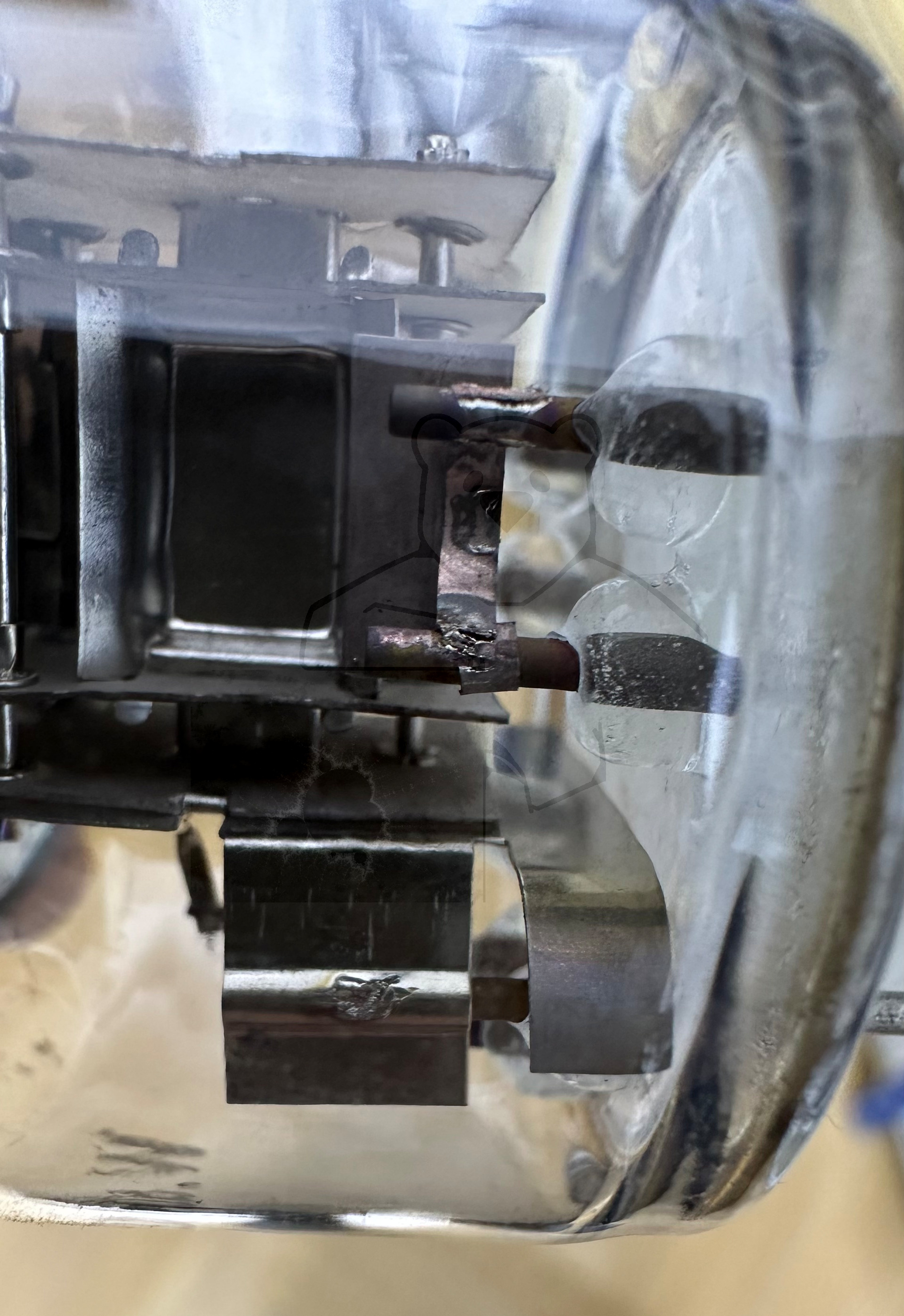

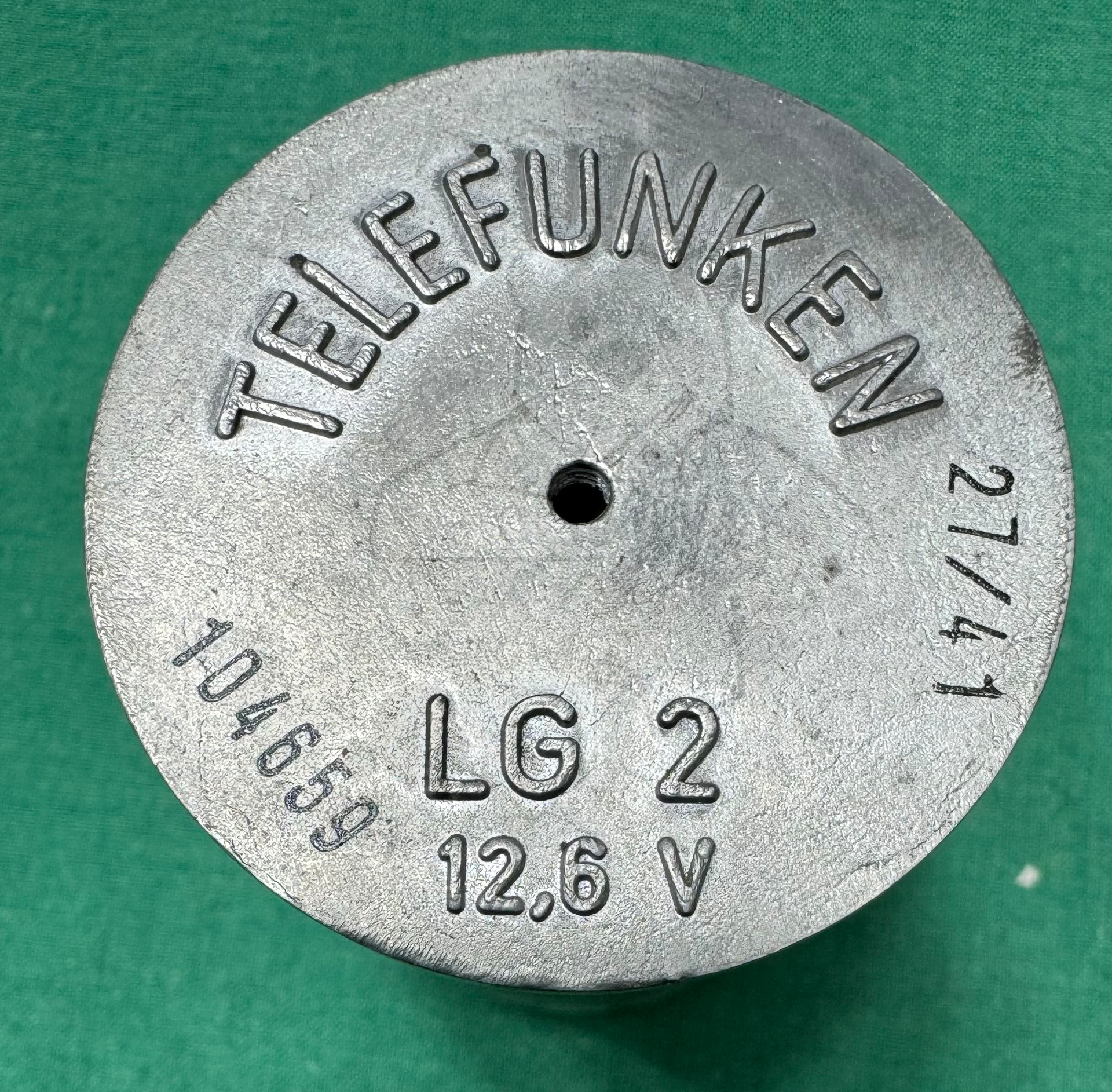

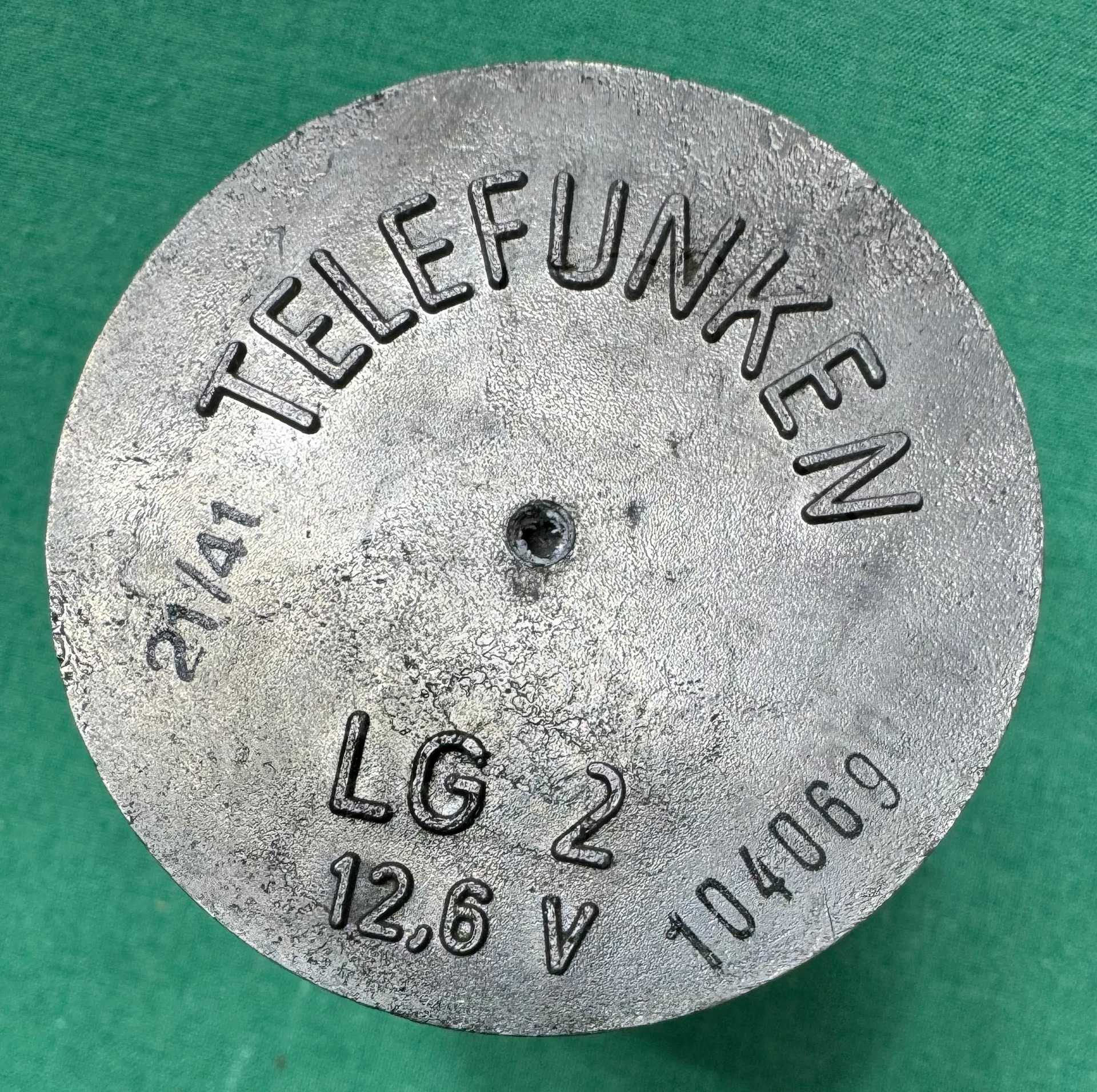

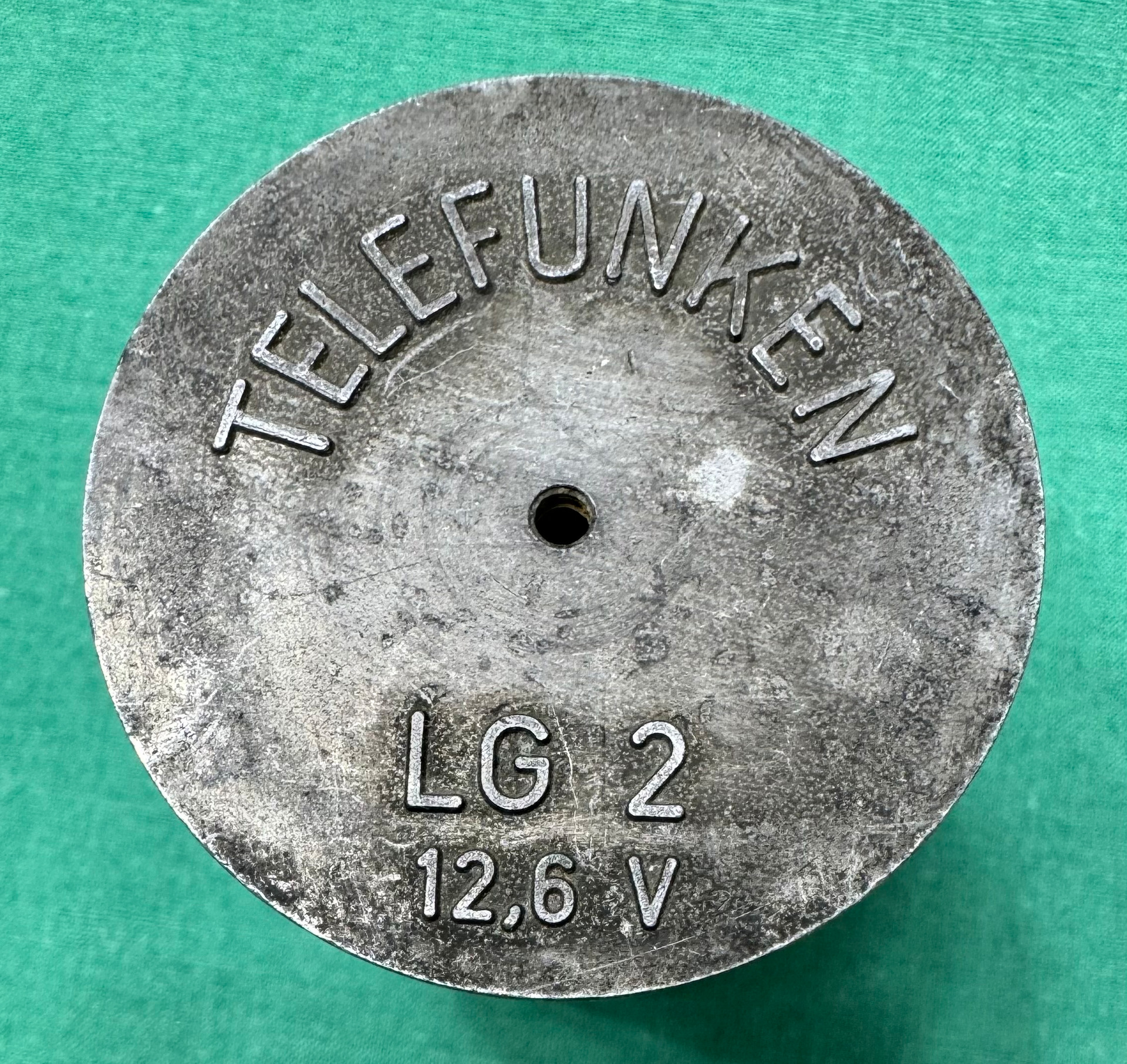

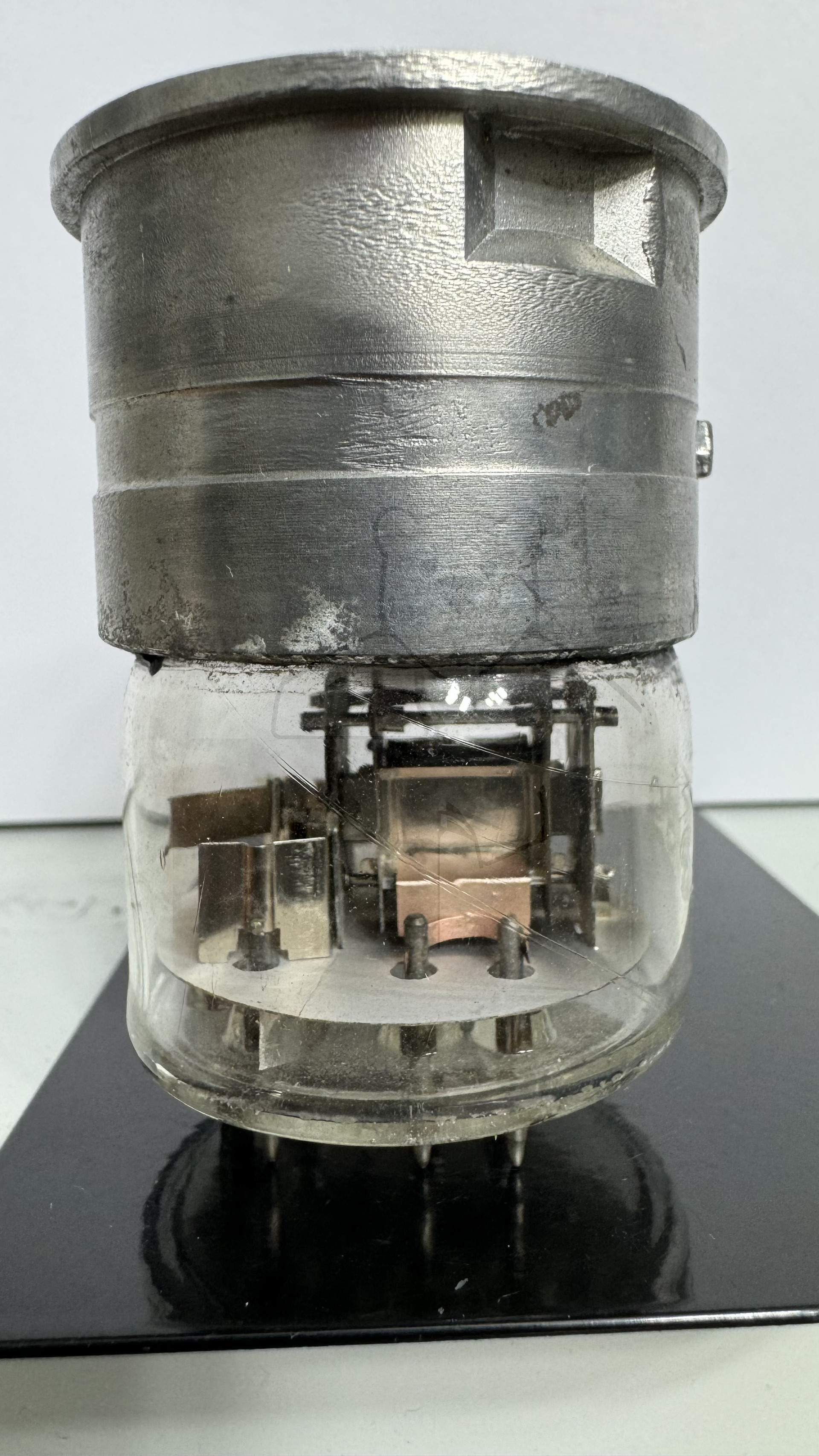

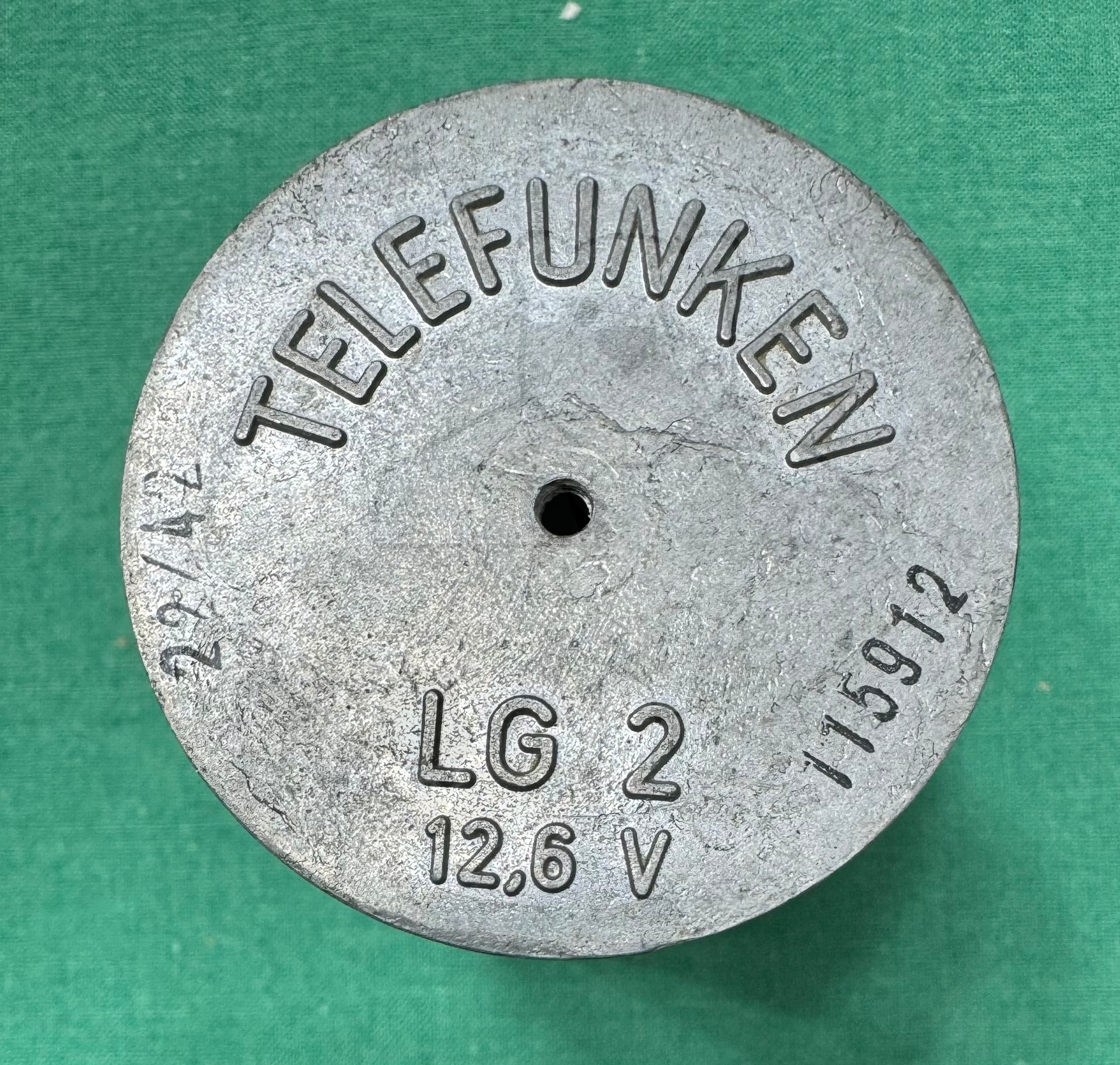

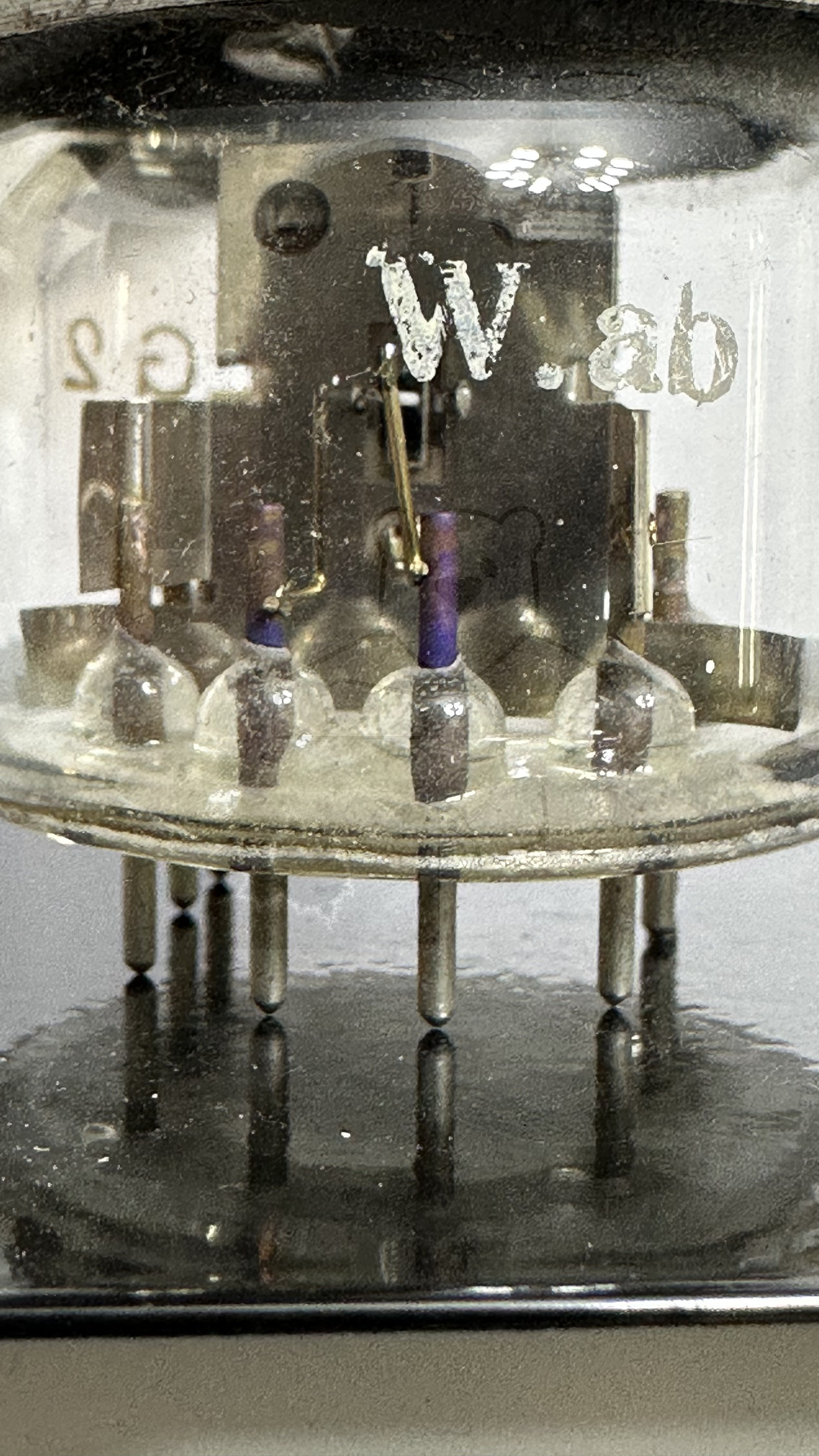

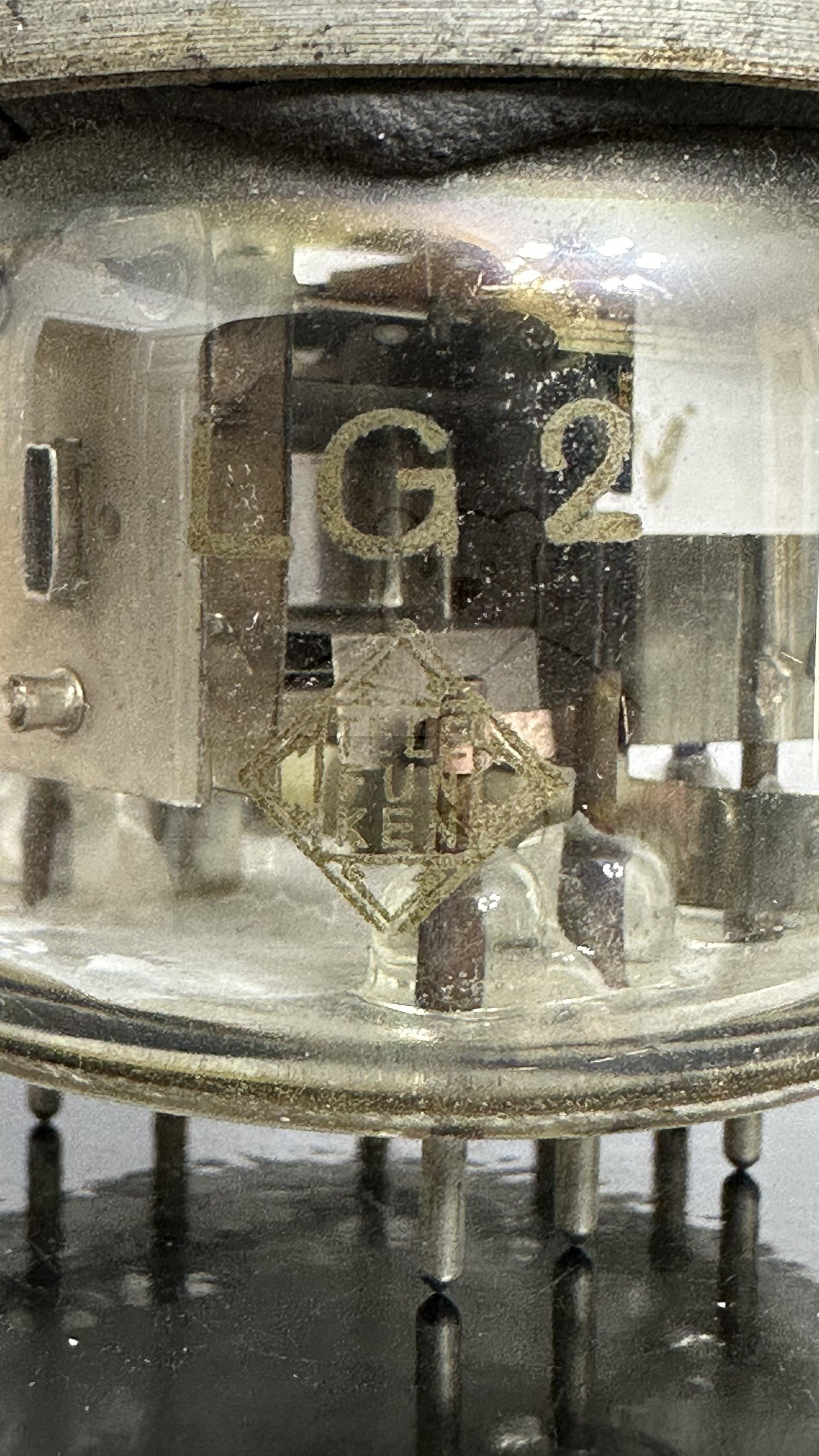

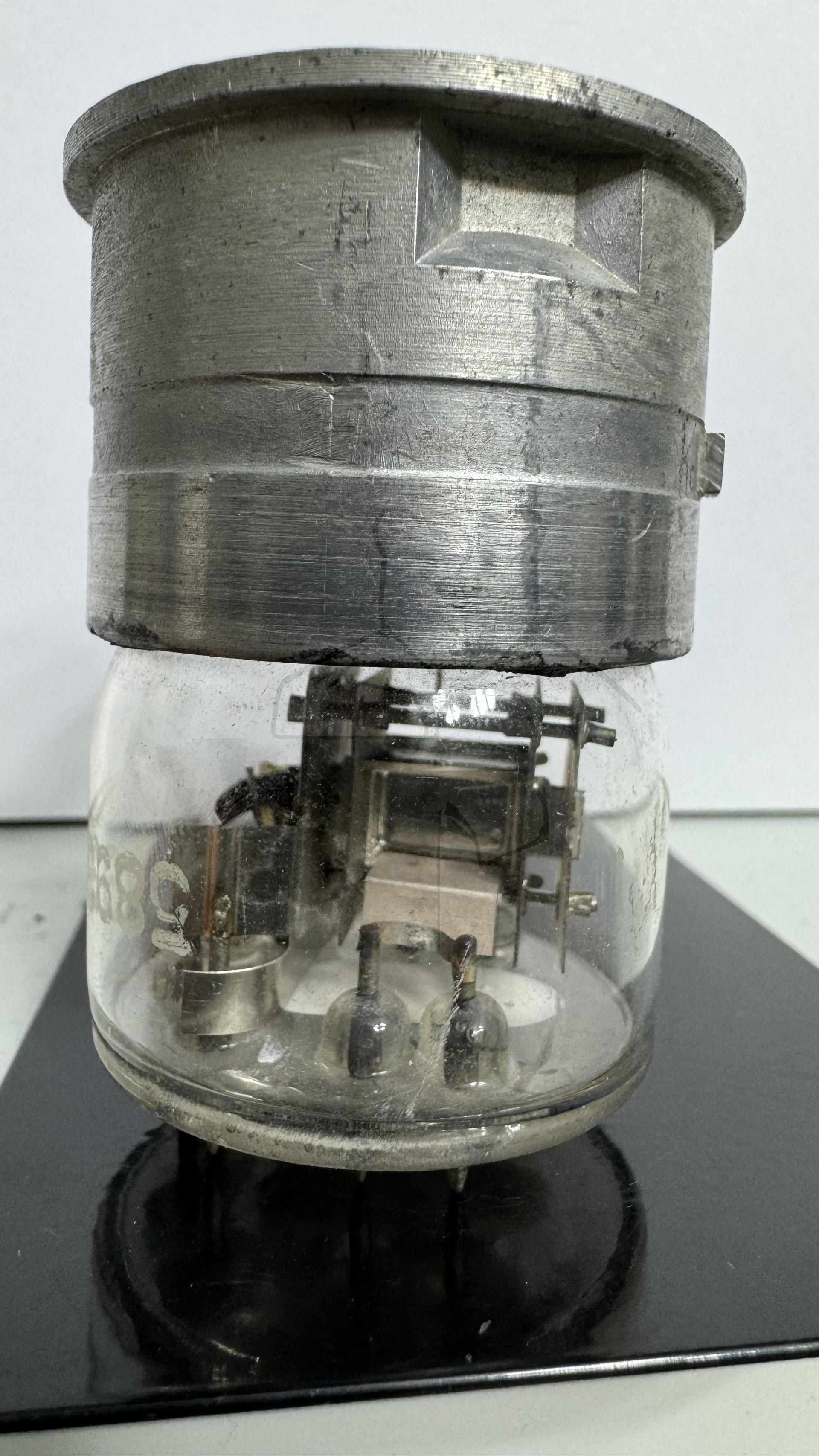

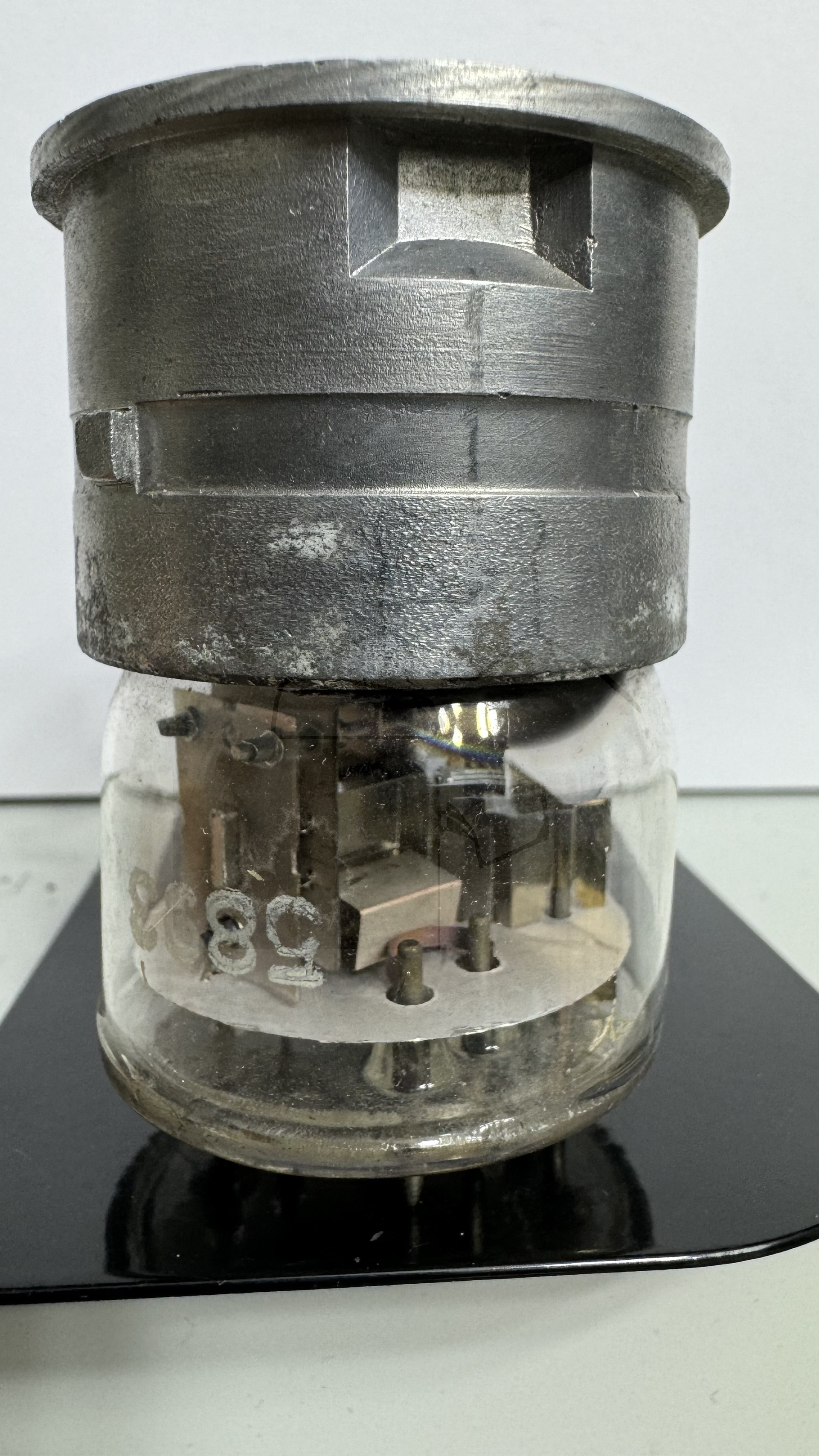

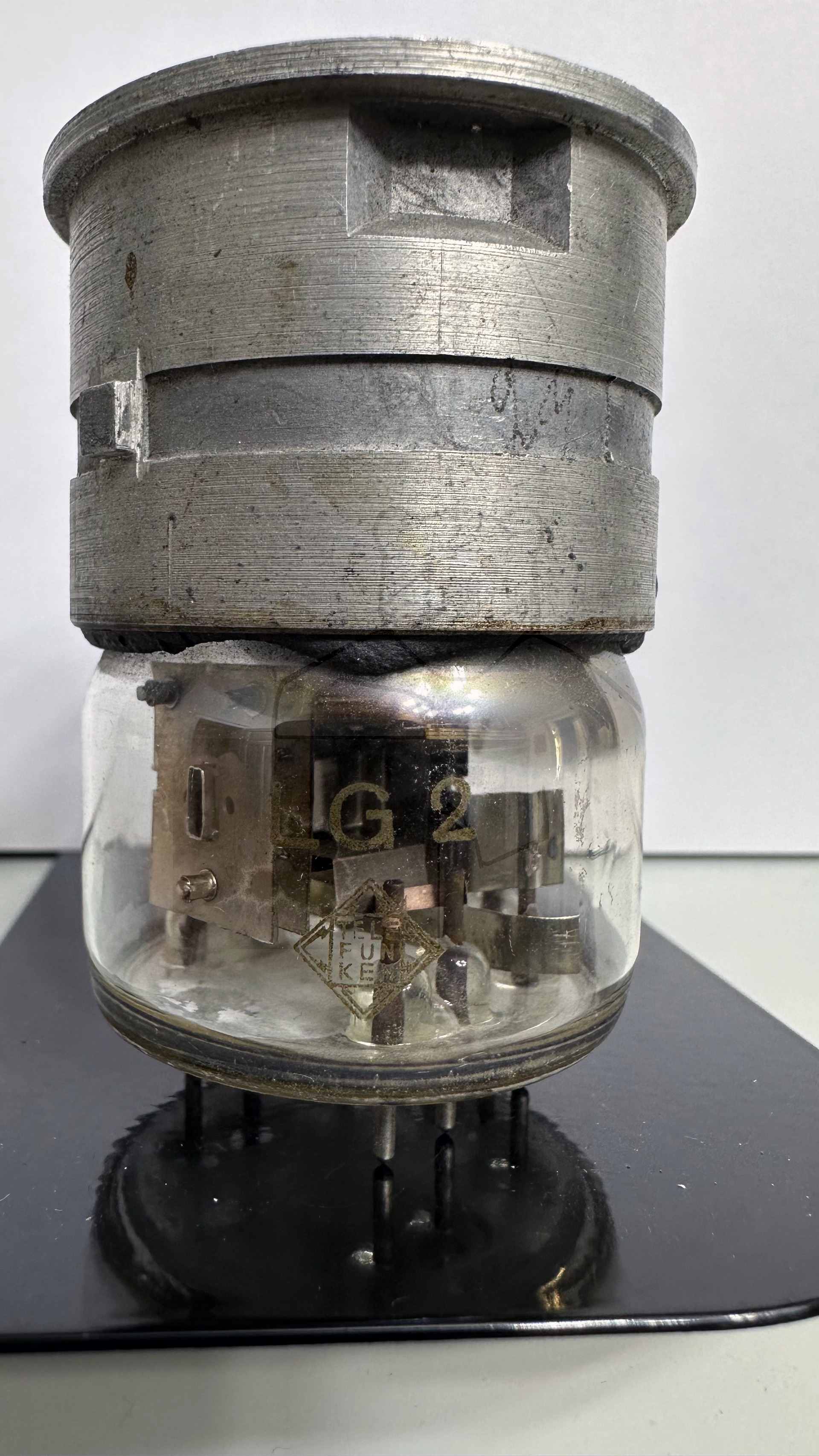

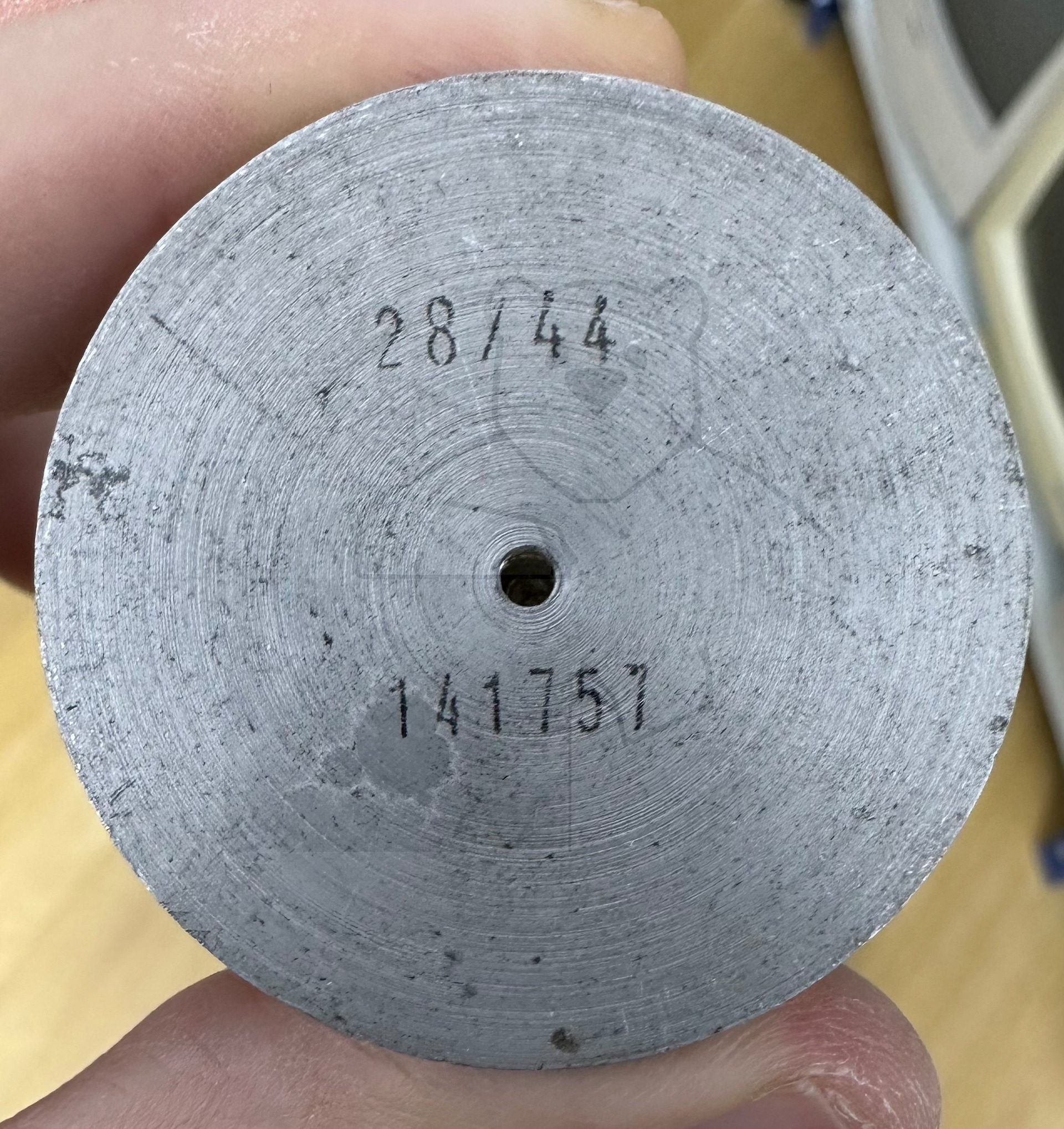

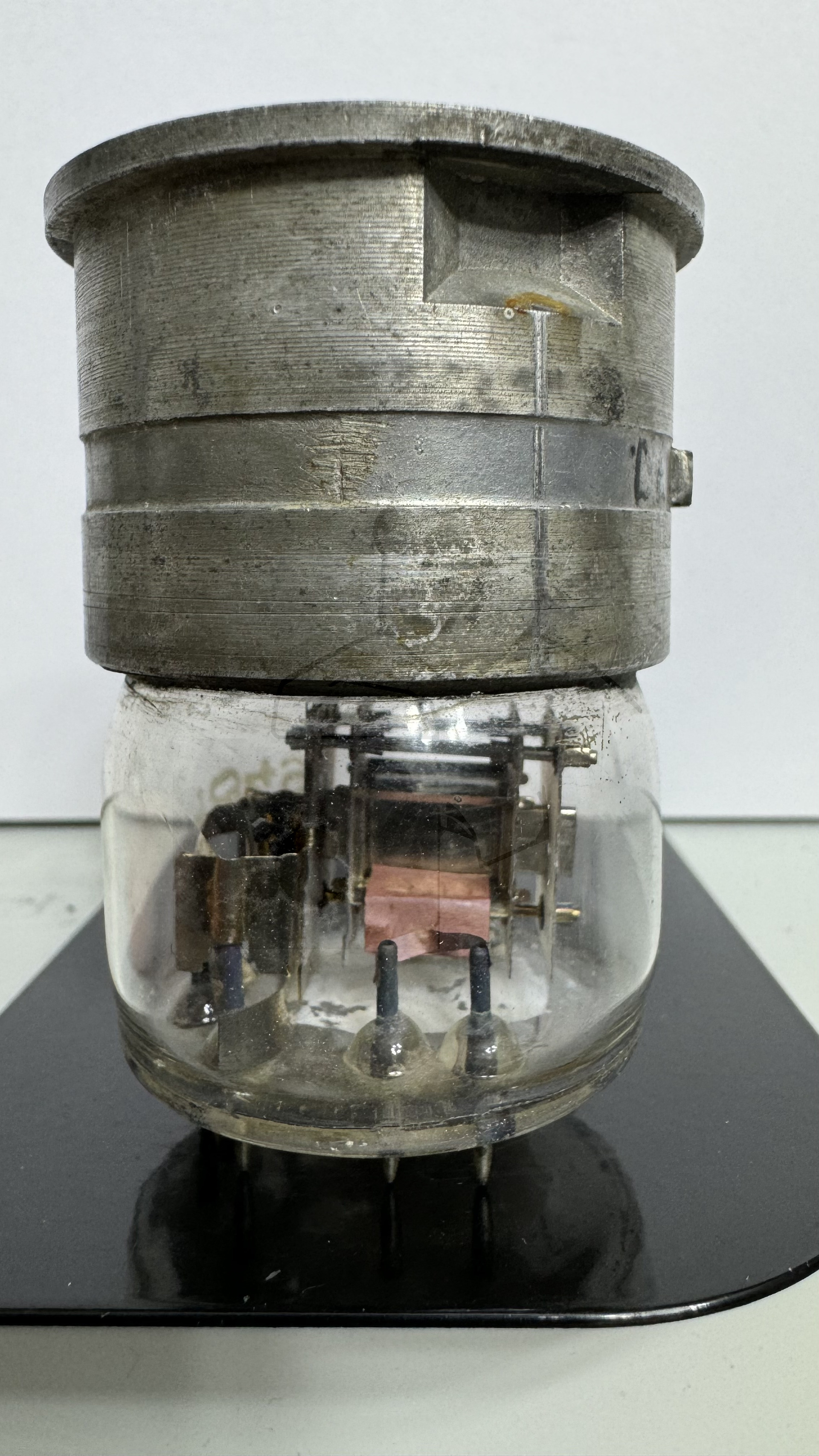

Daten und Bilder der Röhre: LG2

🔎 Beschreibung der Röhre: LG2

Name	LG2
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,34
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 12:49:54

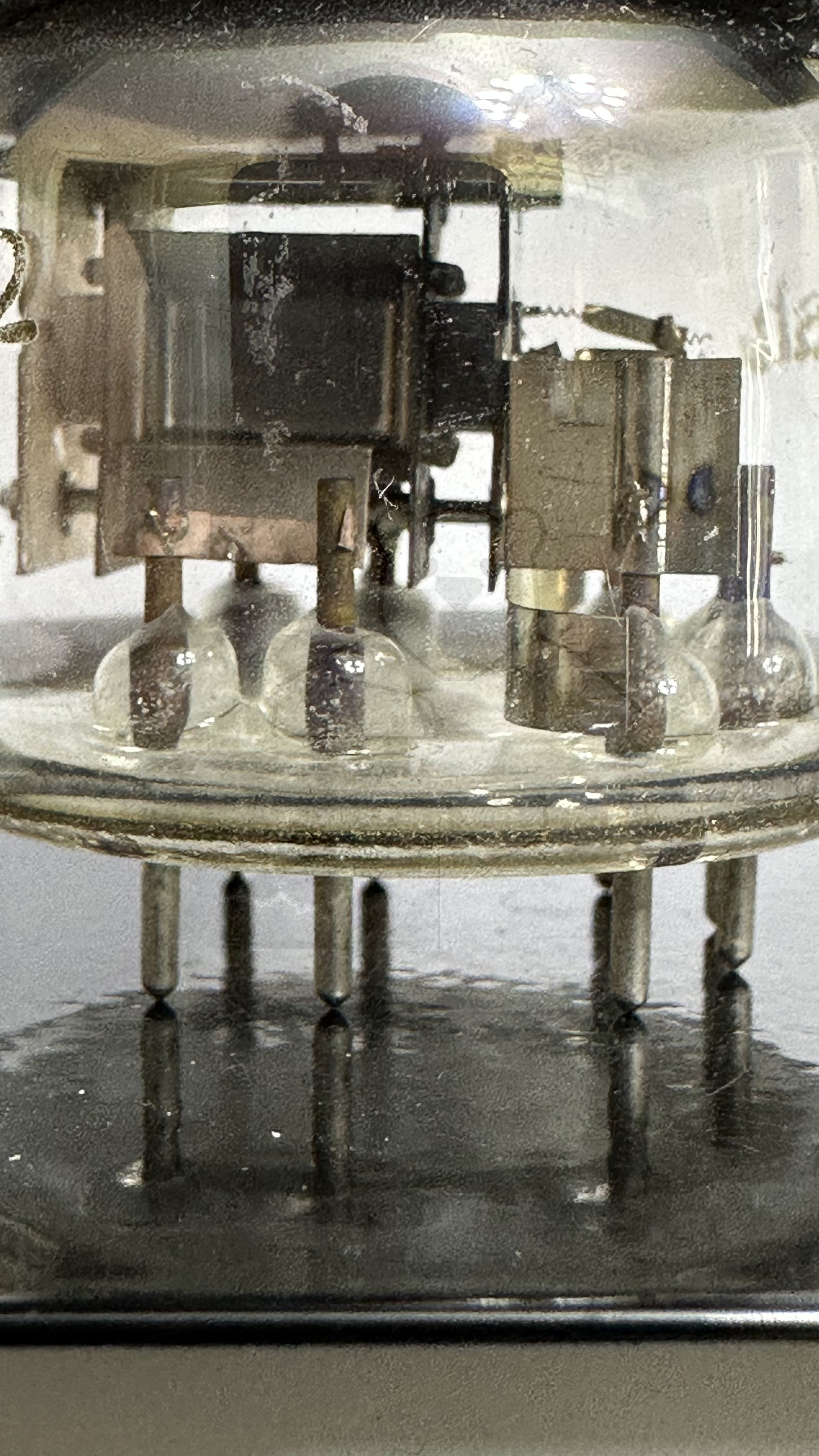

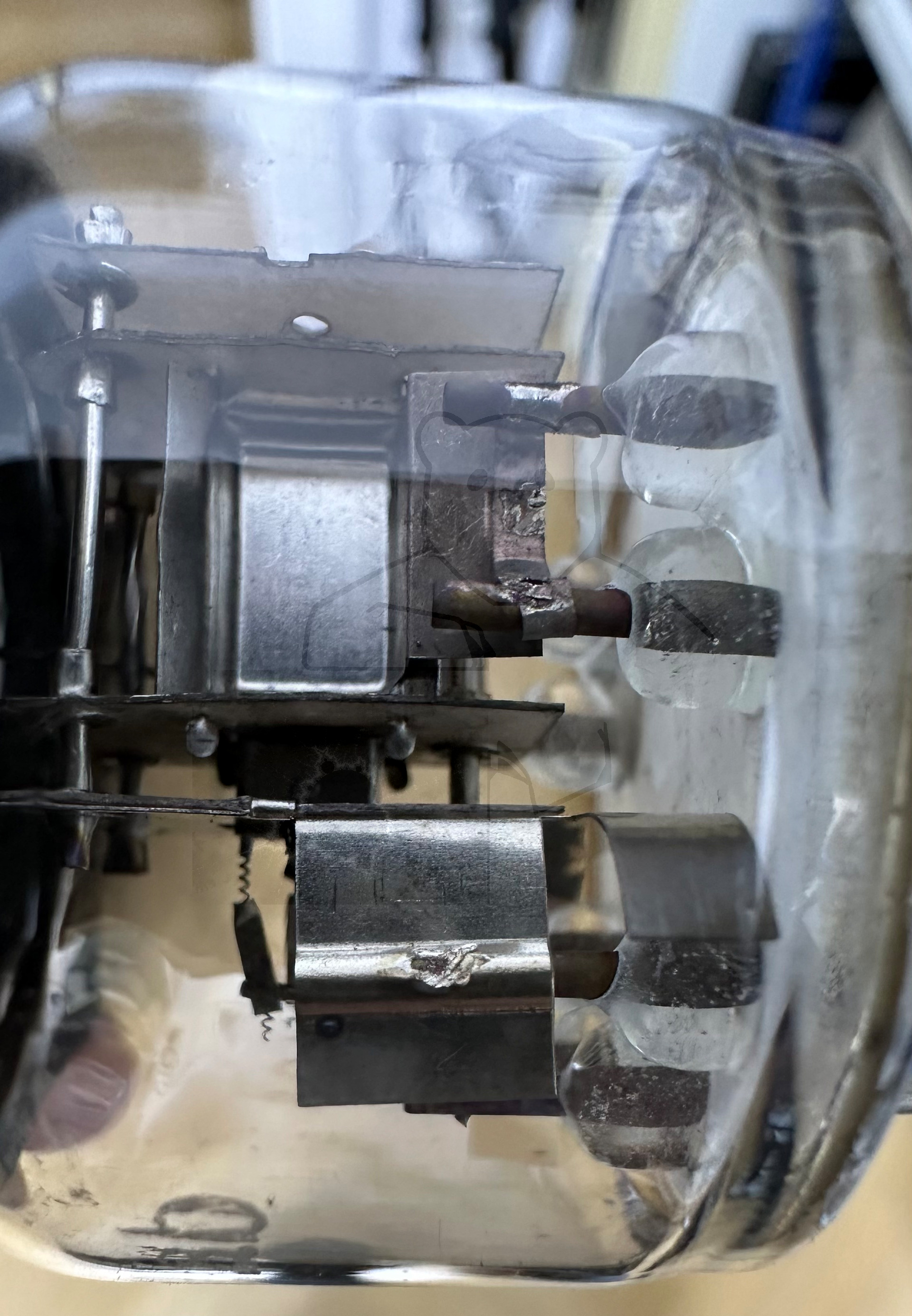

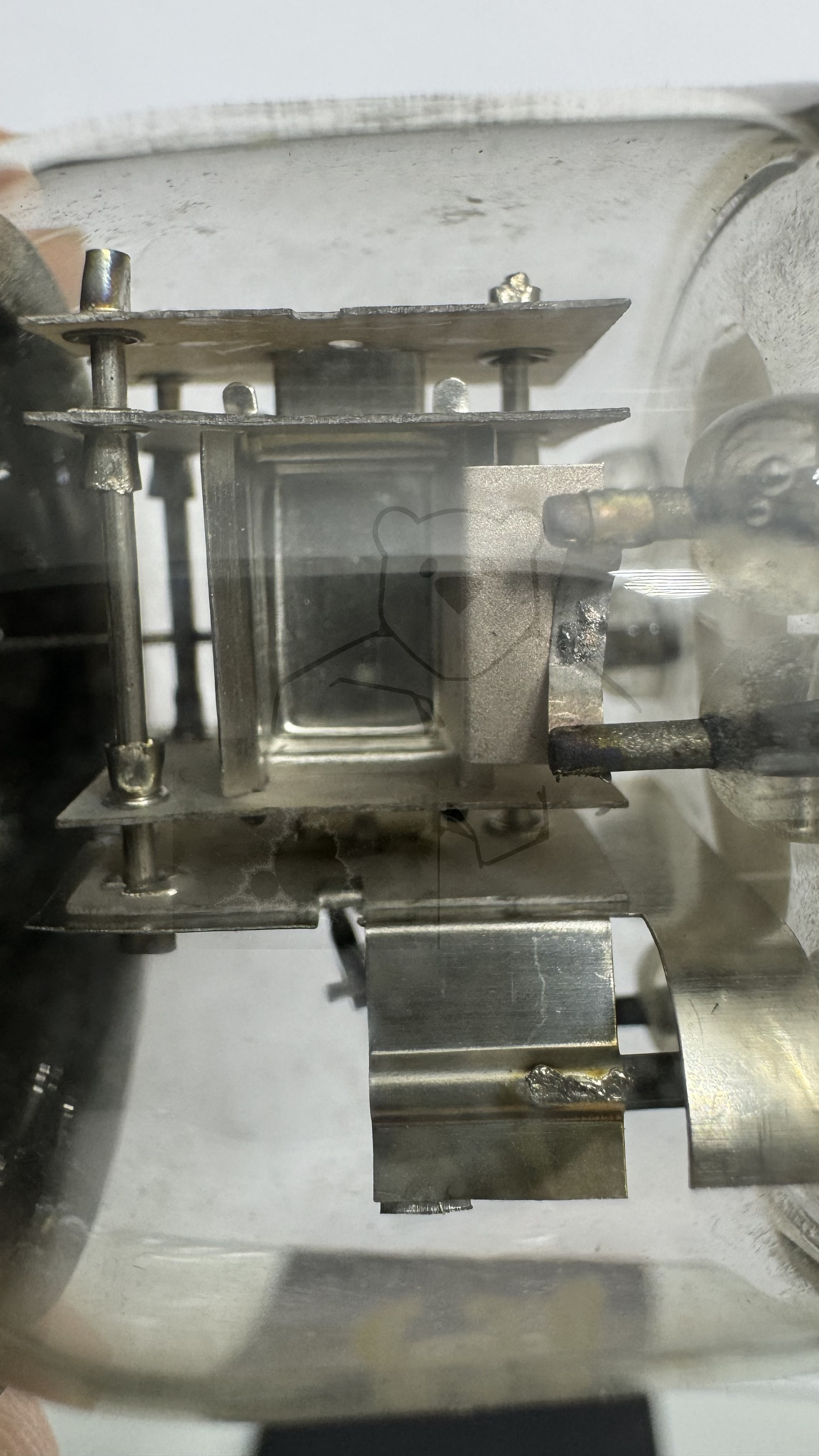

🔎 Beschreibung der Systeme für die Röhre: LG2

	System 1	System 2
Kathode	K1	K2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A1	A2
Anode 2
Leuchtschirm
Heizung	H, H	H, H
Abschirmung
Funktion	→ Demodulator, Hochfrequenz	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

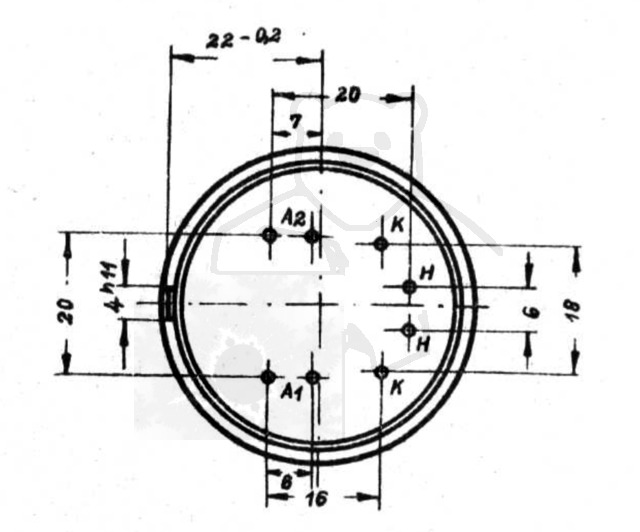

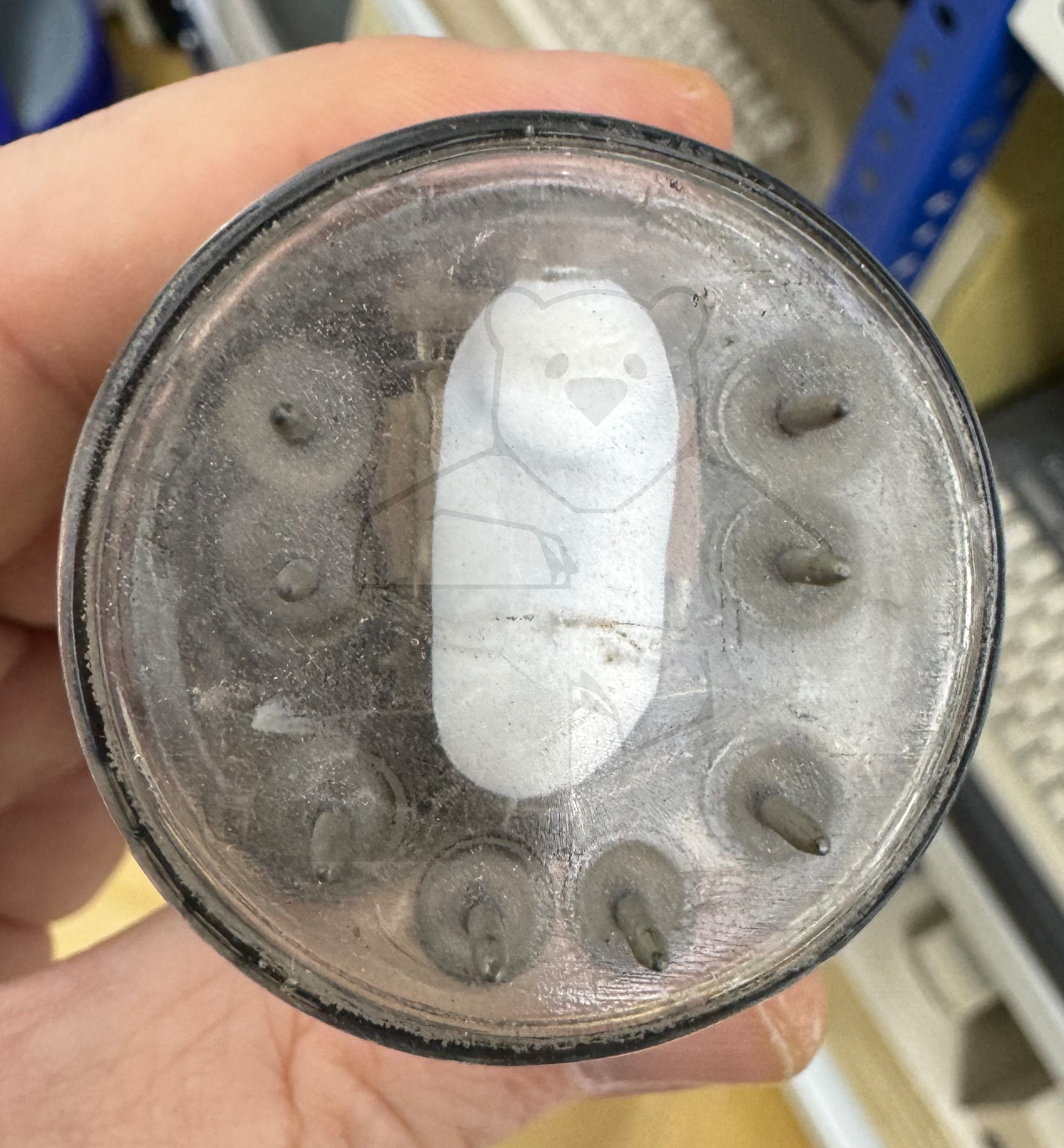

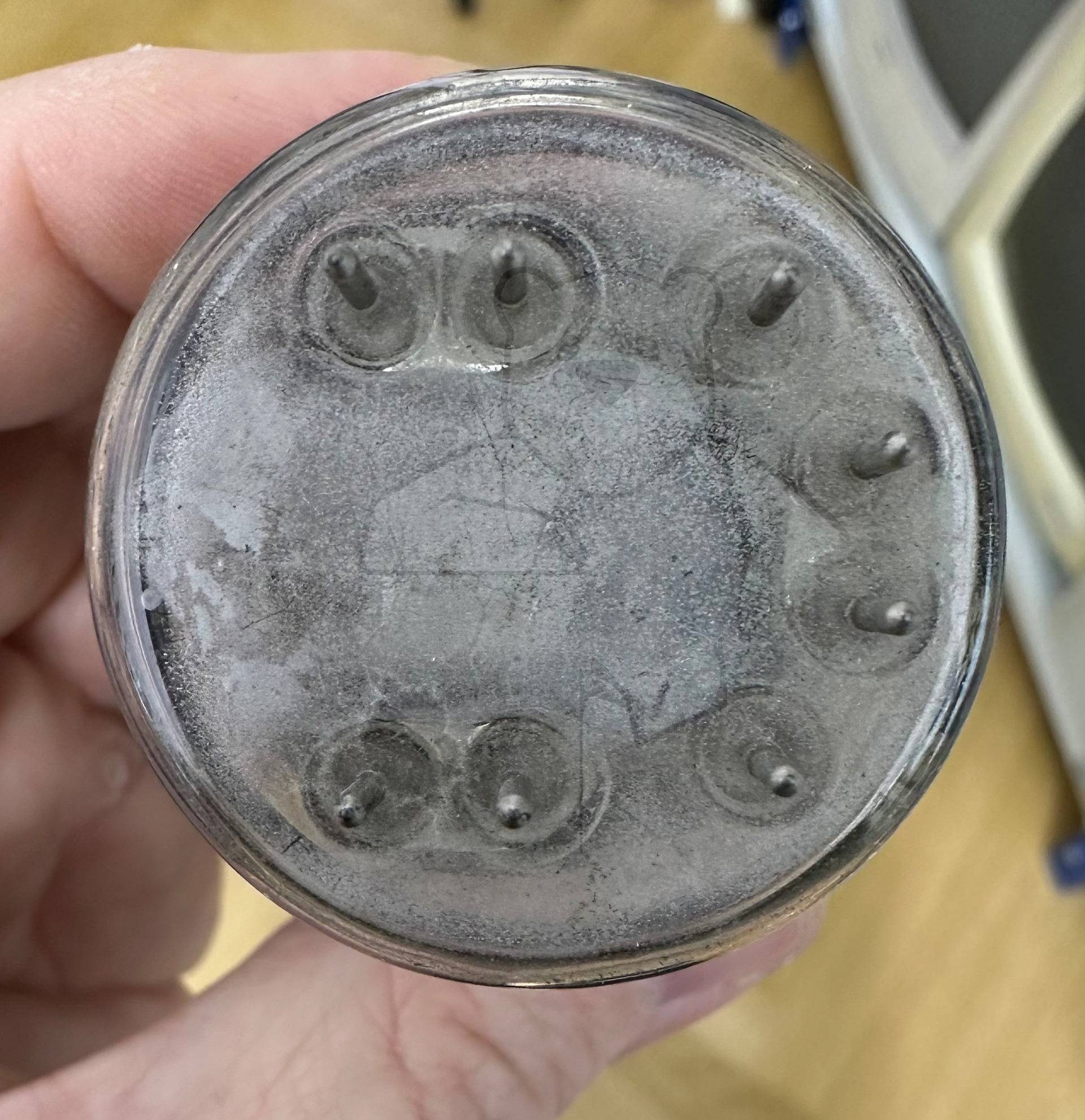

🔎 Sockelschaltung der LG2

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: LG2
Datenblatt LG2 Lorenz.pdf (2054 kB)
Datenblatt LG2 Telefunken [www.tubedata.info].pdf (122 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
