Daten und Bilder der Röhre: LF183

🔎 Beschreibung der Röhre: LF183

Name	LF183
Vergleichsname	→ 4EH7
Heizspannung (Volt)	4,4
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	10.01.2024 08:23:19

🔎 Beschreibung der Systeme für die Röhre: LF183

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	6
Funktion	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LF183

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LF183
Datenblatt EF183 Mazda Belvu [www.tubedata.info].pdf (138 kB)
Datenblatt EF183 Philips Version 1 [www.tubedata.info].pdf (688 kB)
Datenblatt EF183 Philips Version 2 [www.tubedata.info].pdf (231 kB)
Datenblatt EF183 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3460 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: LF183

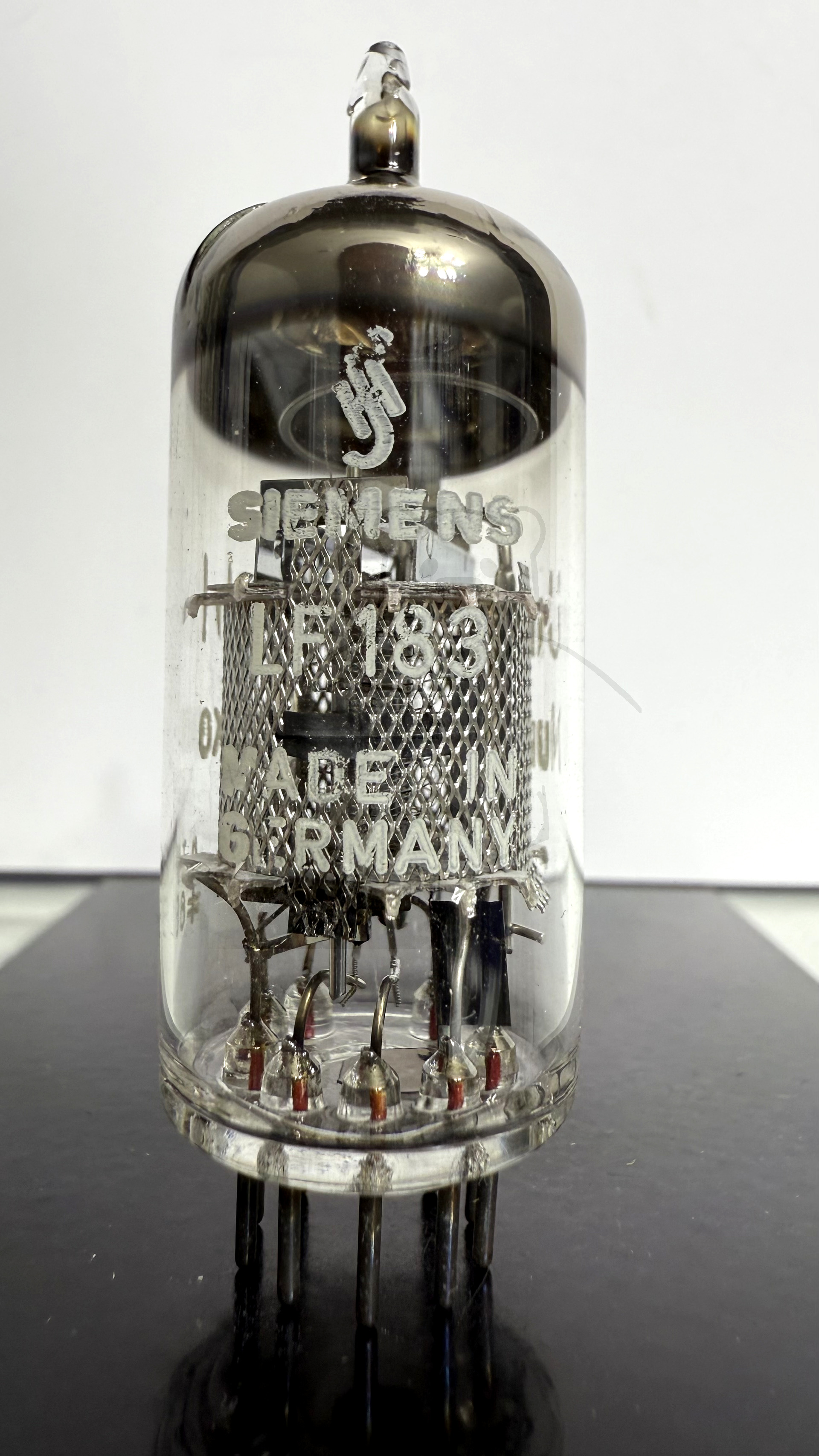

Röhre LF183 #8382 Bild 1

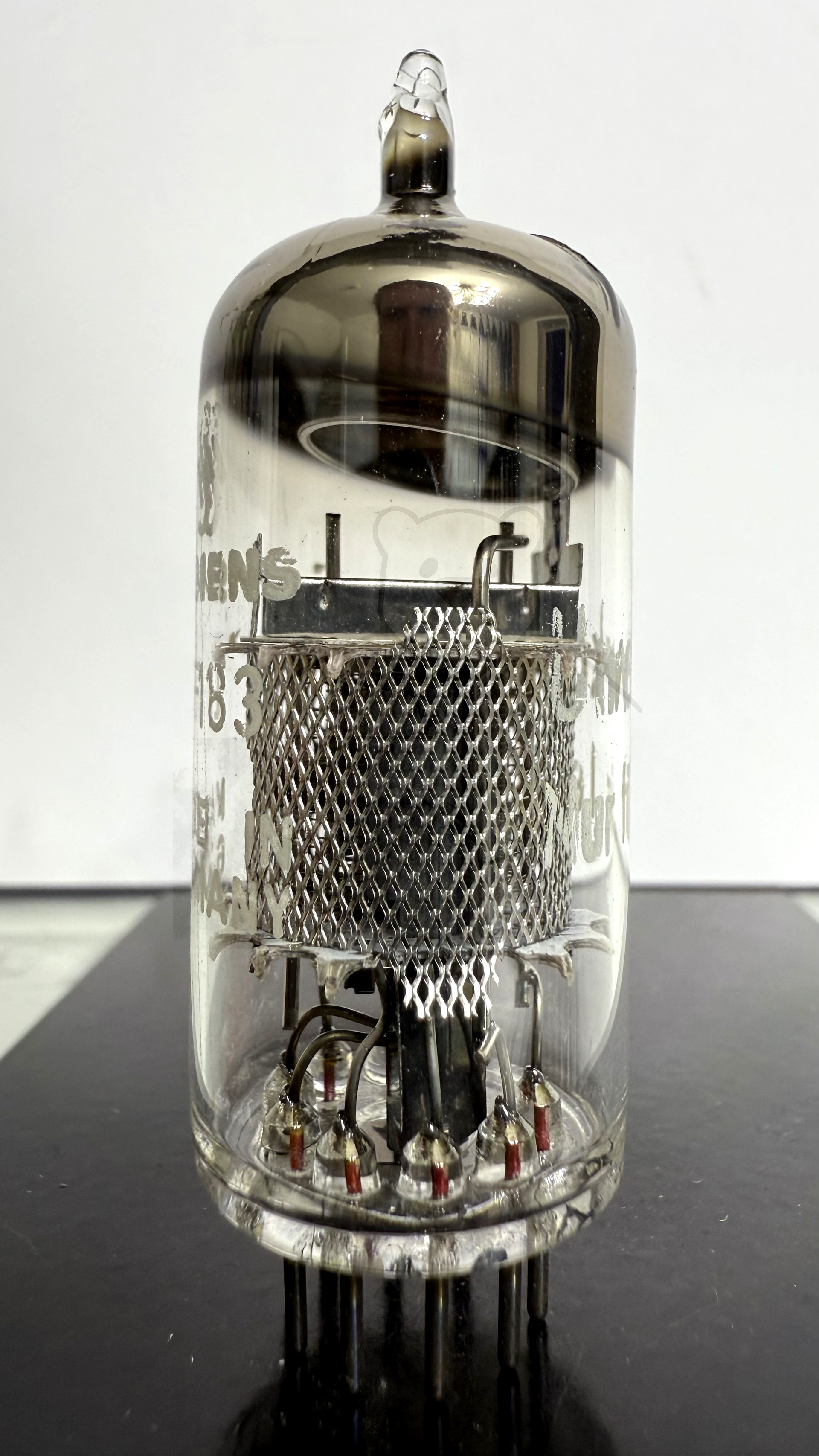

Röhre LF183 #8382 Bild 2

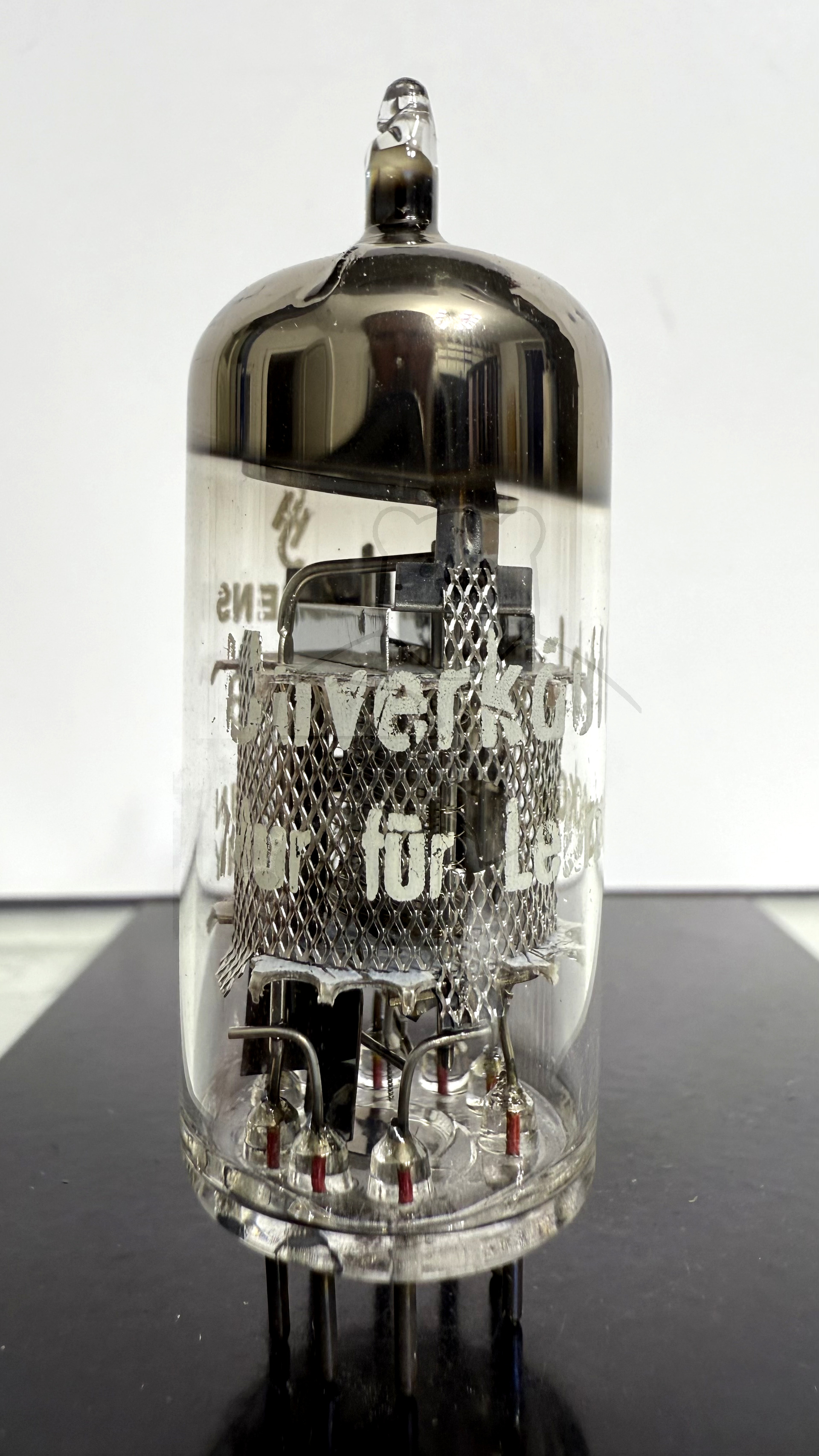

Röhre LF183 #8382 Bild 3

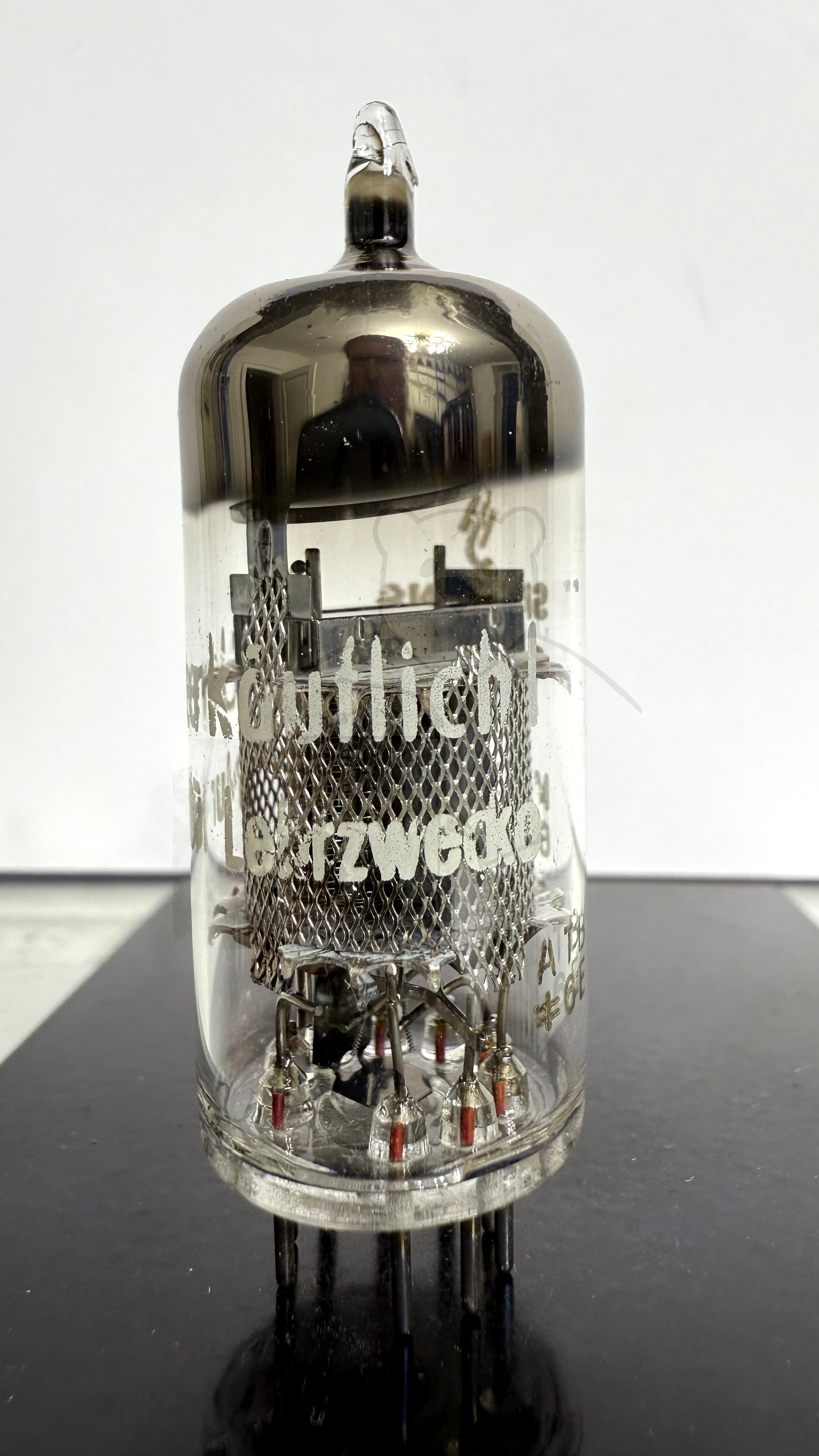

Röhre LF183 #8382 Bild 4

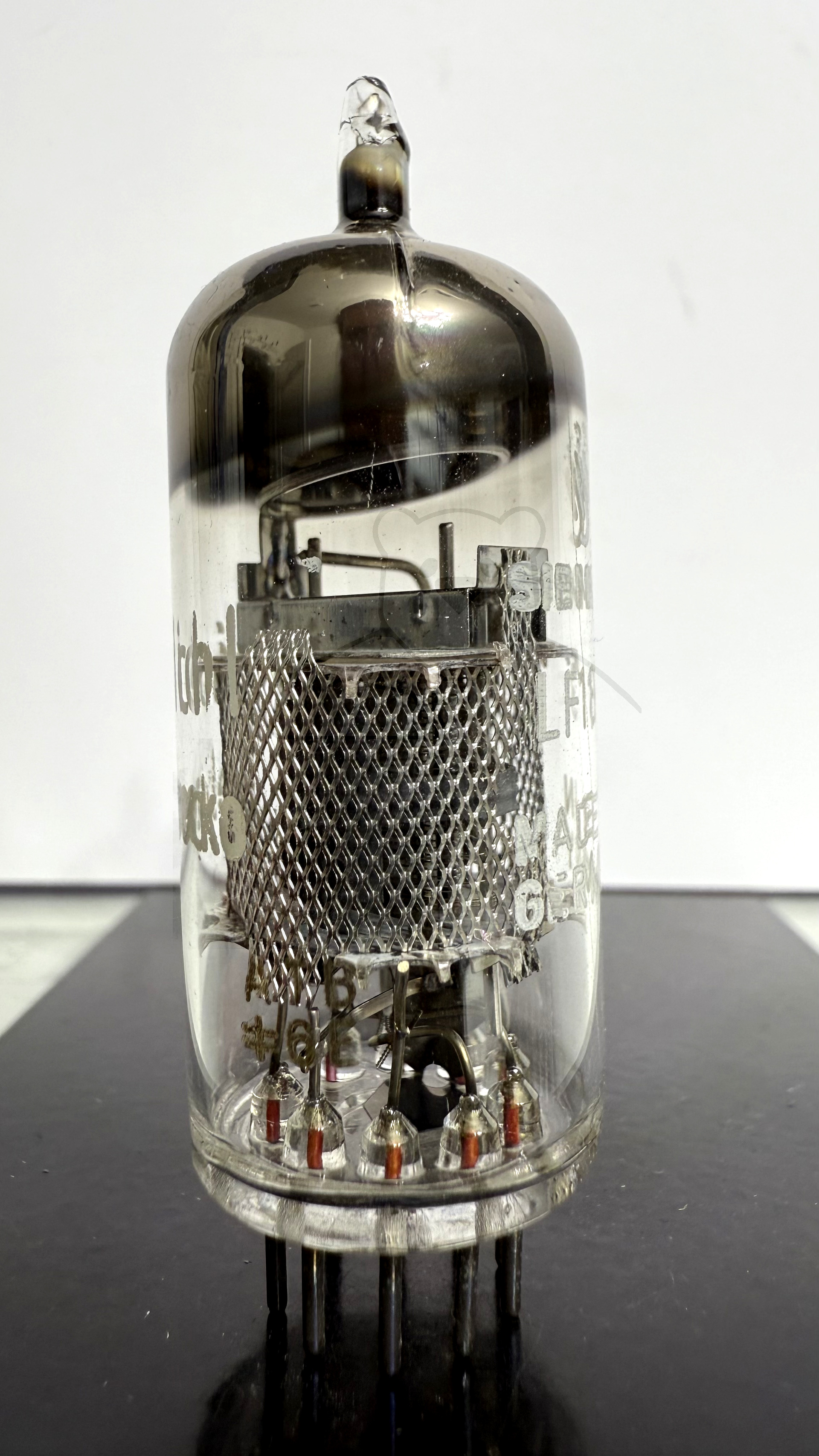

Röhre LF183 #8382 Bild 5

🔎 Alle Röhren vom Typ LF183 in der Sammlung

→ LF183 Inventar: 08382 Hersteller: → Siemens
