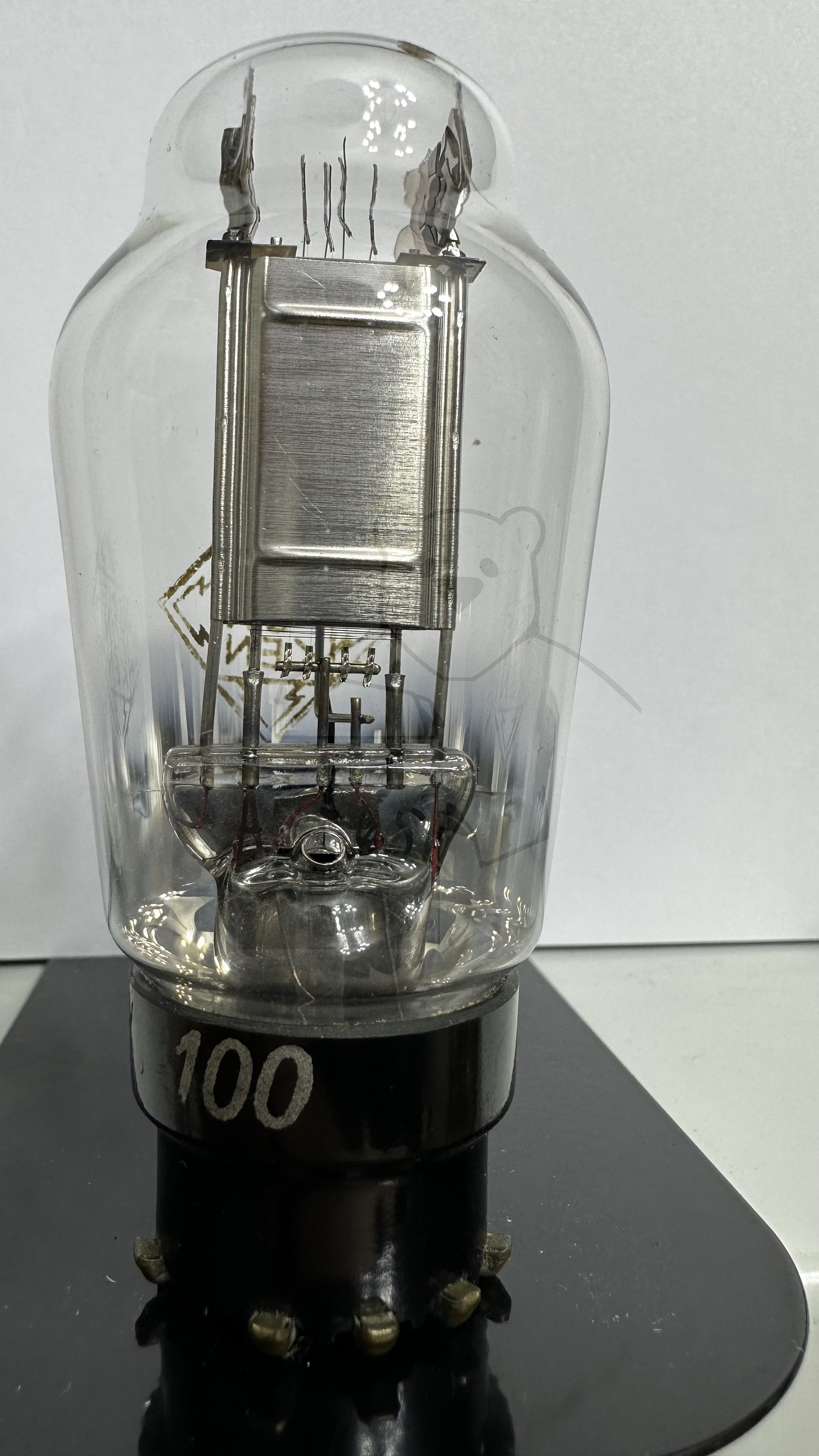

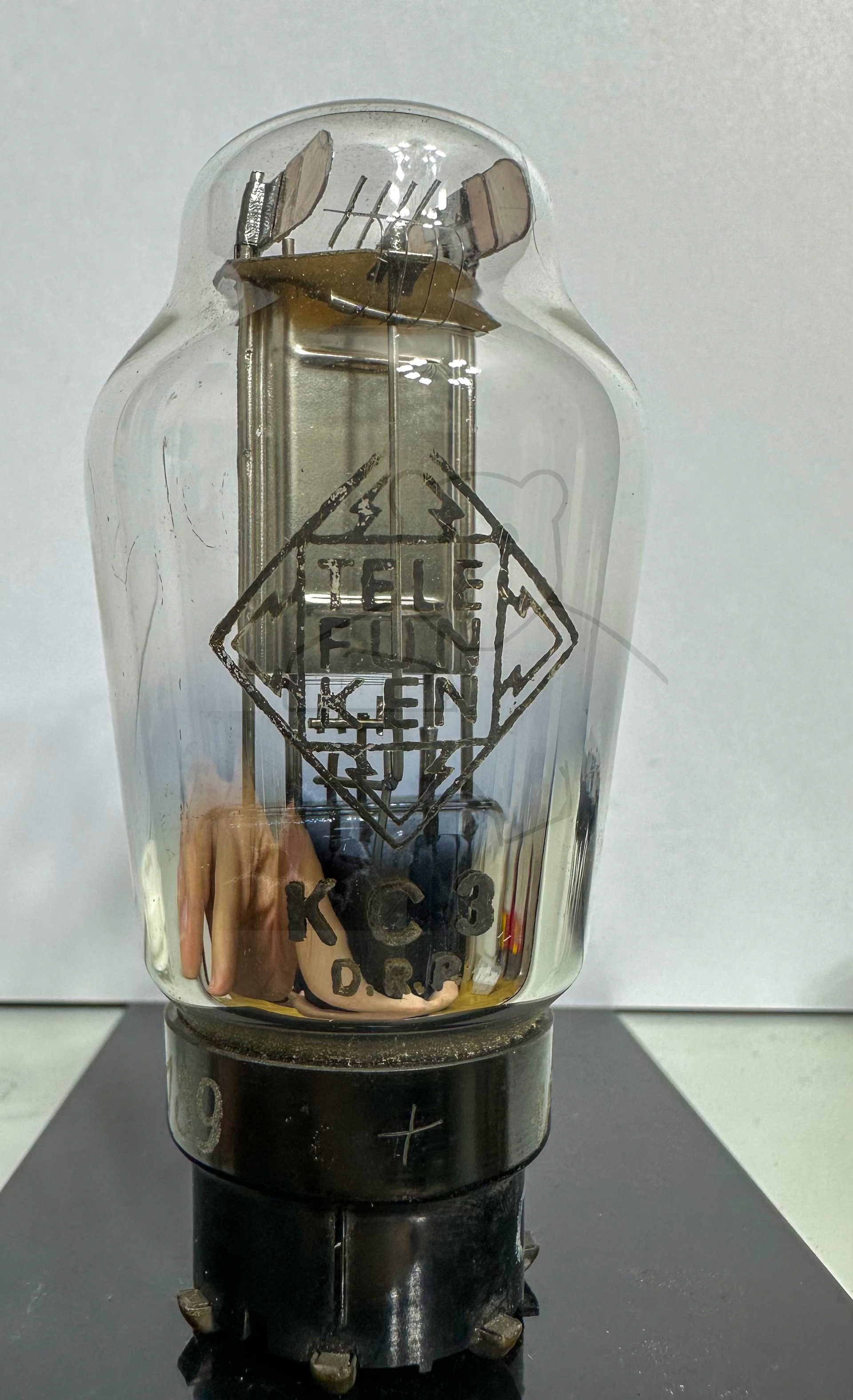

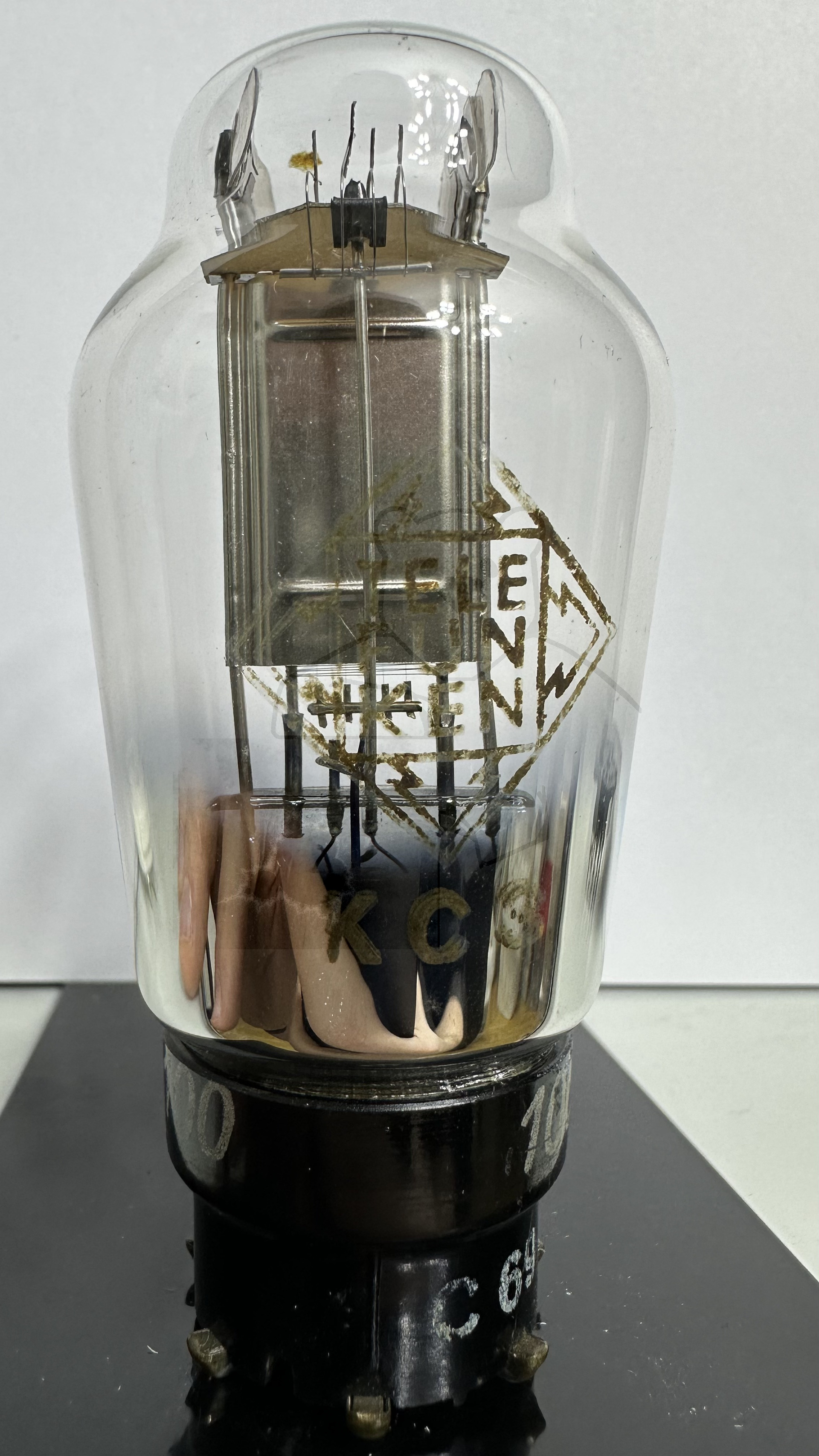

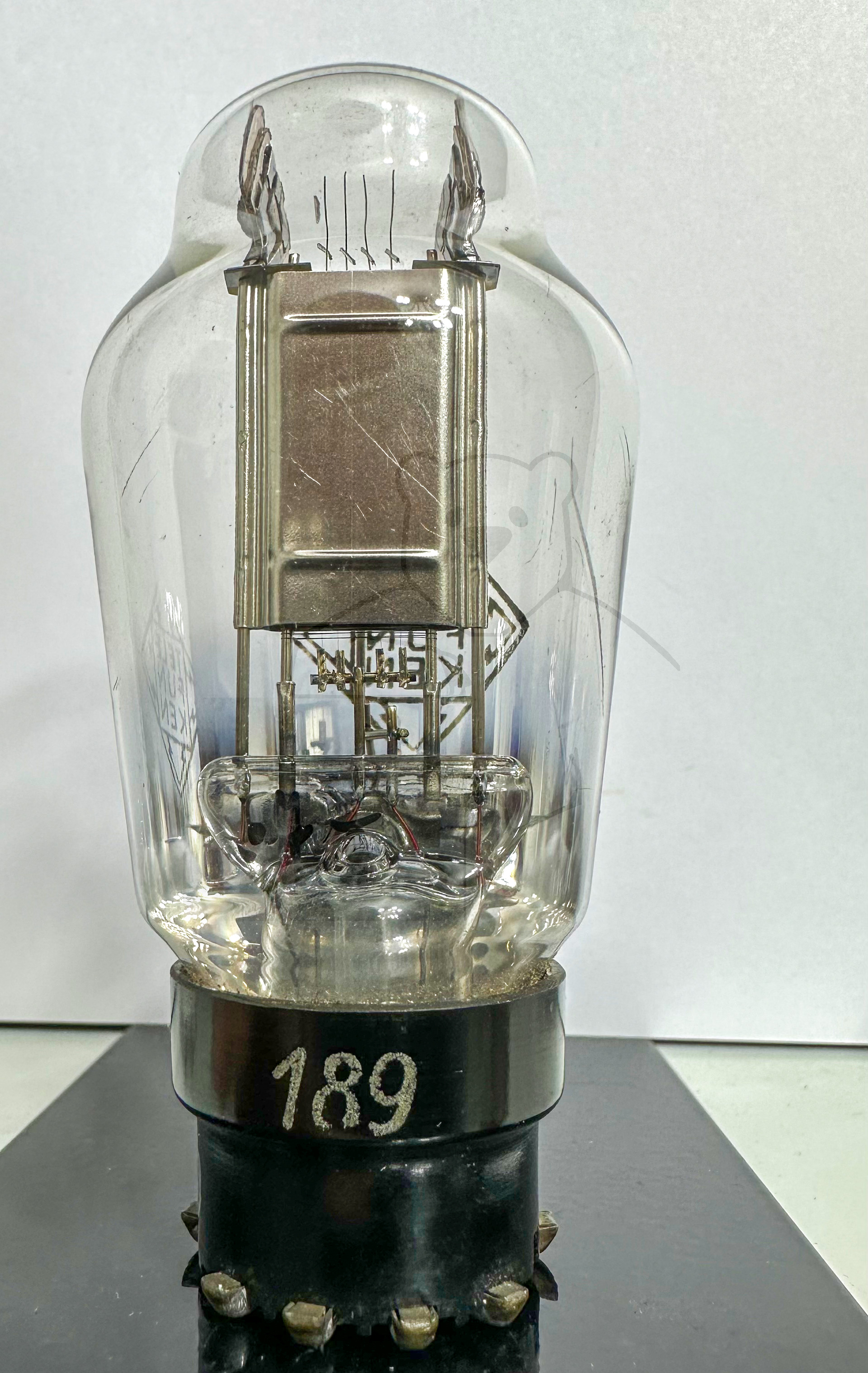

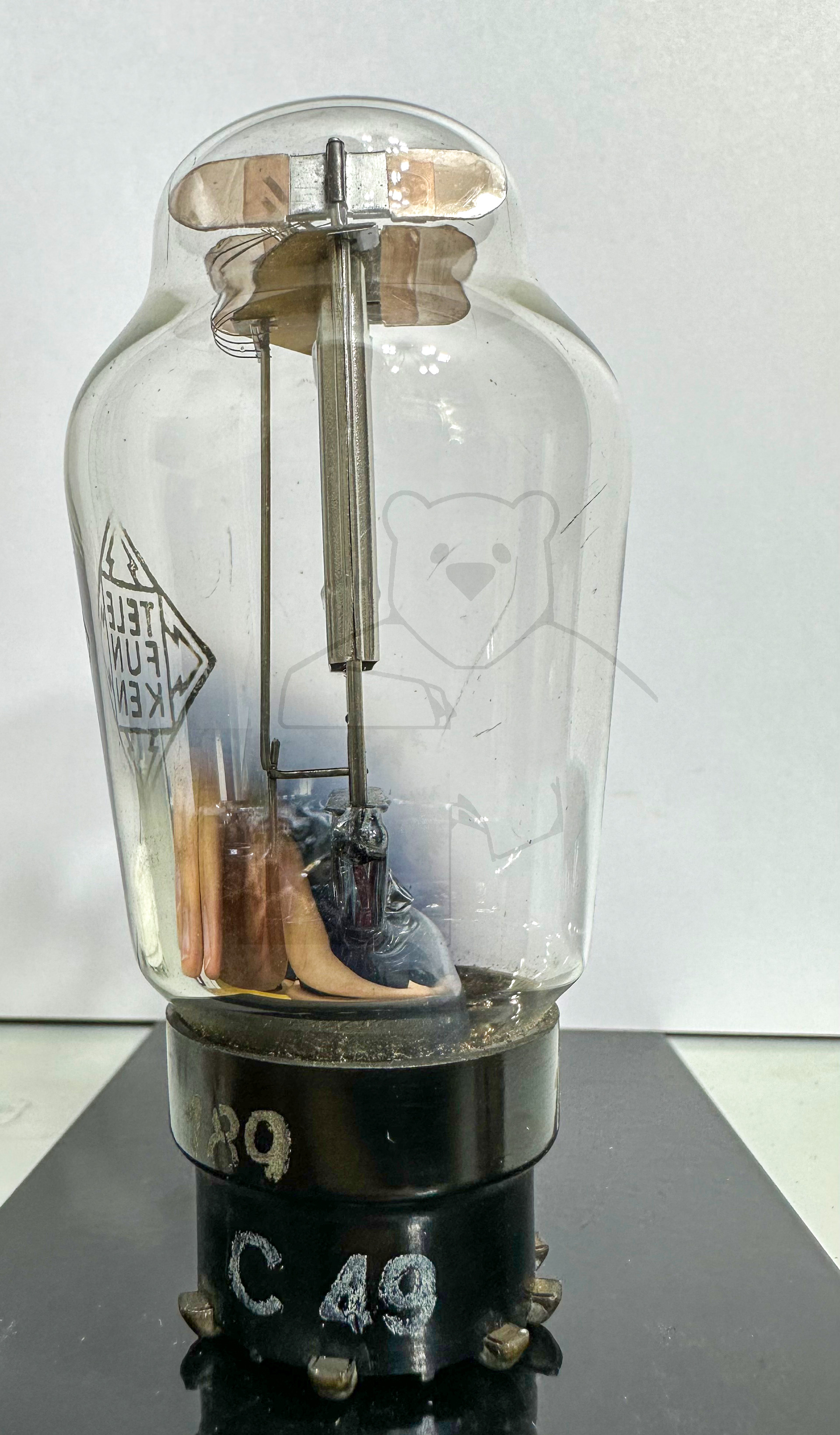

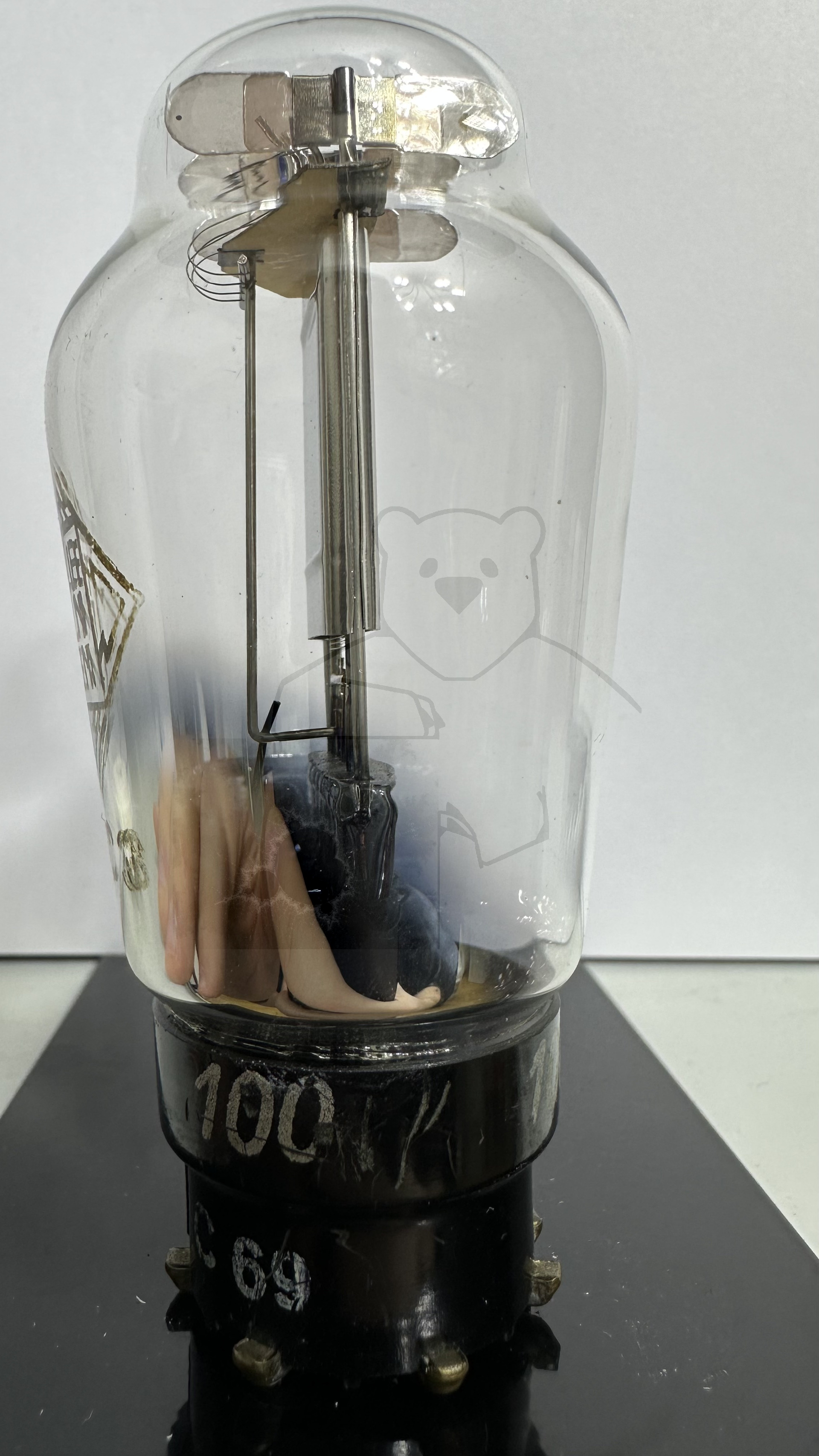

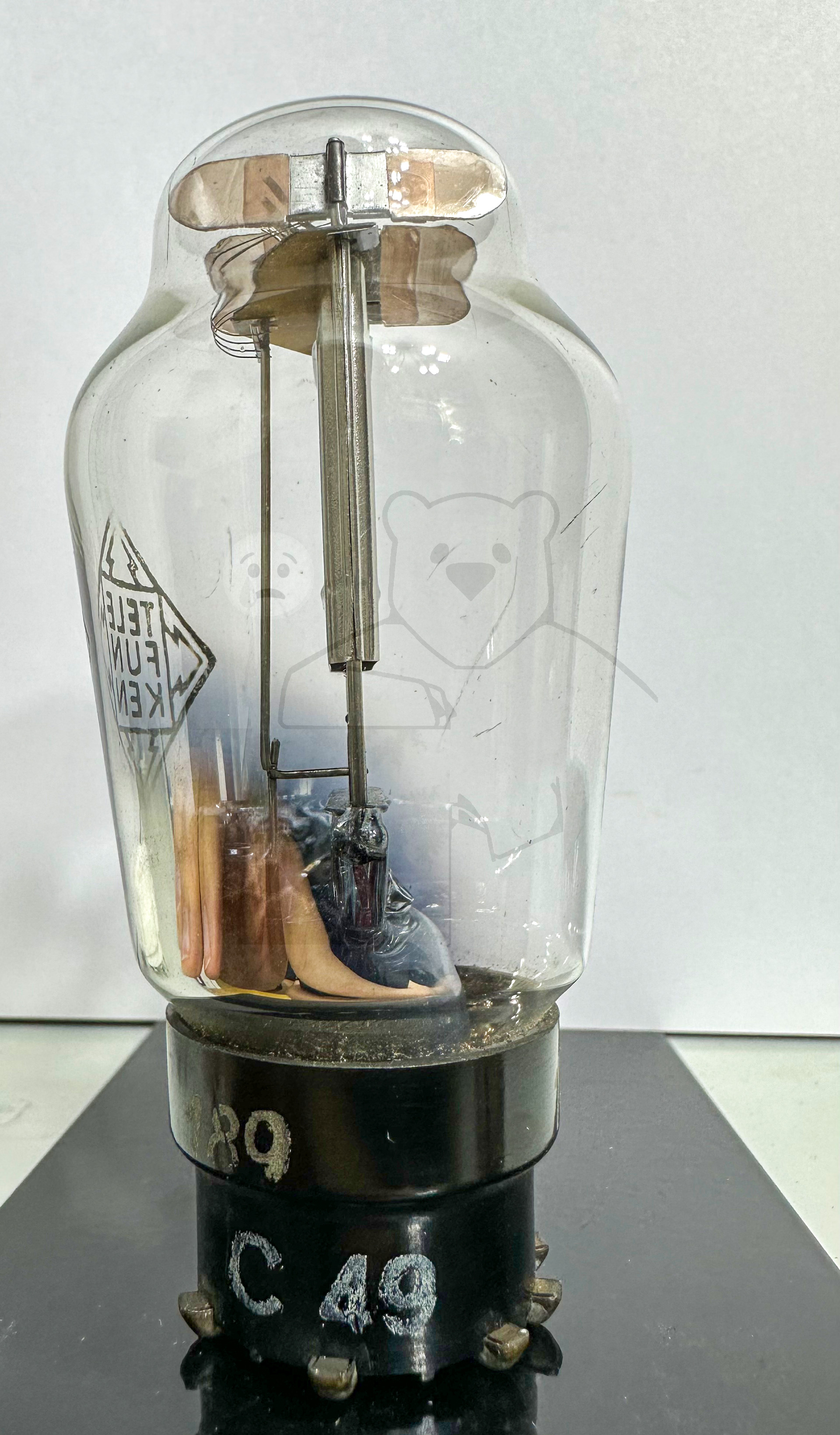

Daten und Bilder der Röhre: KC3

🔎 Beschreibung der Röhre: KC3

Name	KC3
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,21
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:51:54

🔎 Beschreibung der Systeme für die Röhre: KC3

	System 1
Kathode	2
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

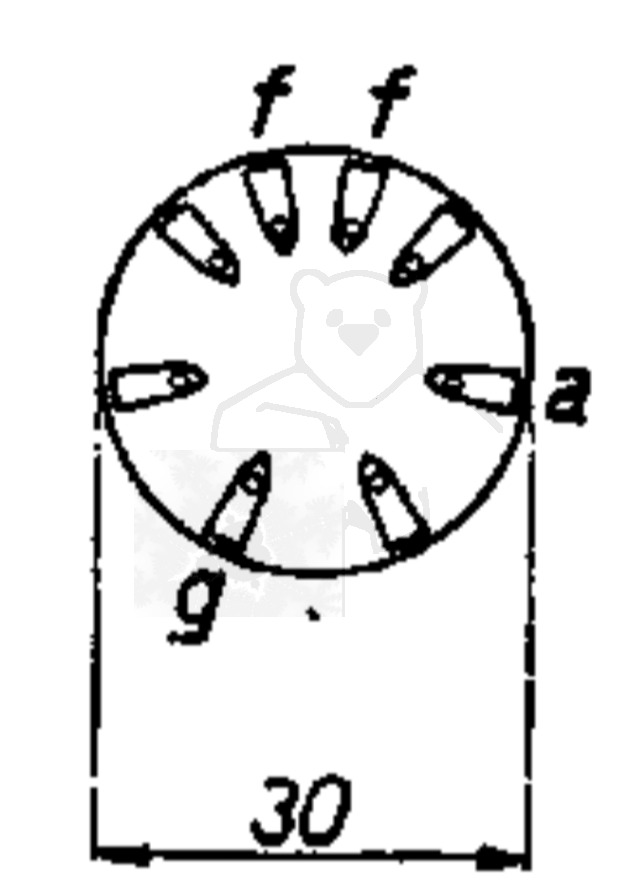

🔎 Sockelschaltung der KC3

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: KC3
Anwendung KC3 Version 1 [www.tubedata.info].pdf (109 kB)
Anwendung KC3 Version 2 [www.tubedata.info].pdf (97 kB)
Datenblatt KC3 Philips.pdf (69 kB)
Pruefkarte KC3 - Funke W19 Roehrenpruefer.pdf (144 kB)
Pruefkarte KC3 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
