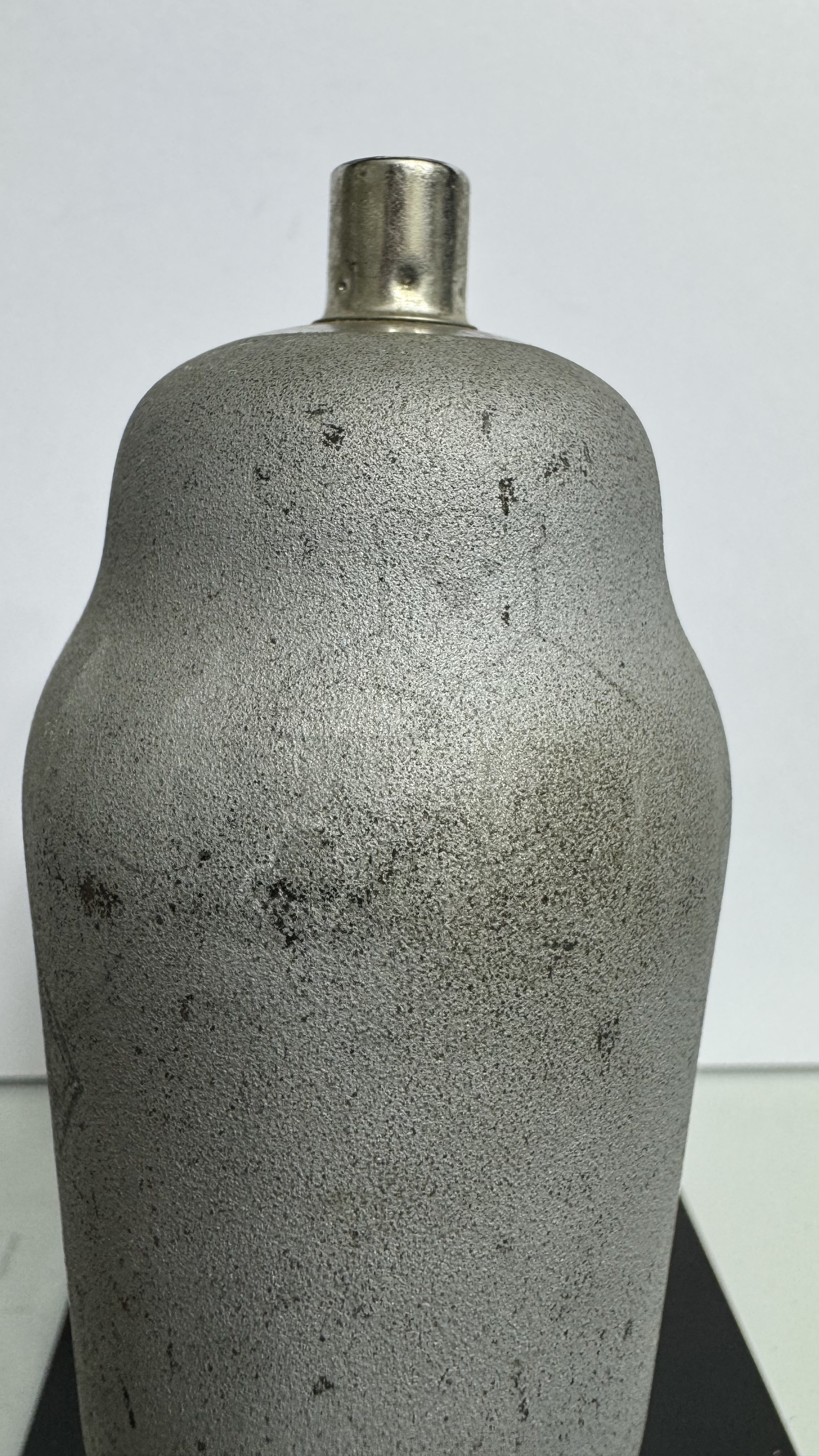

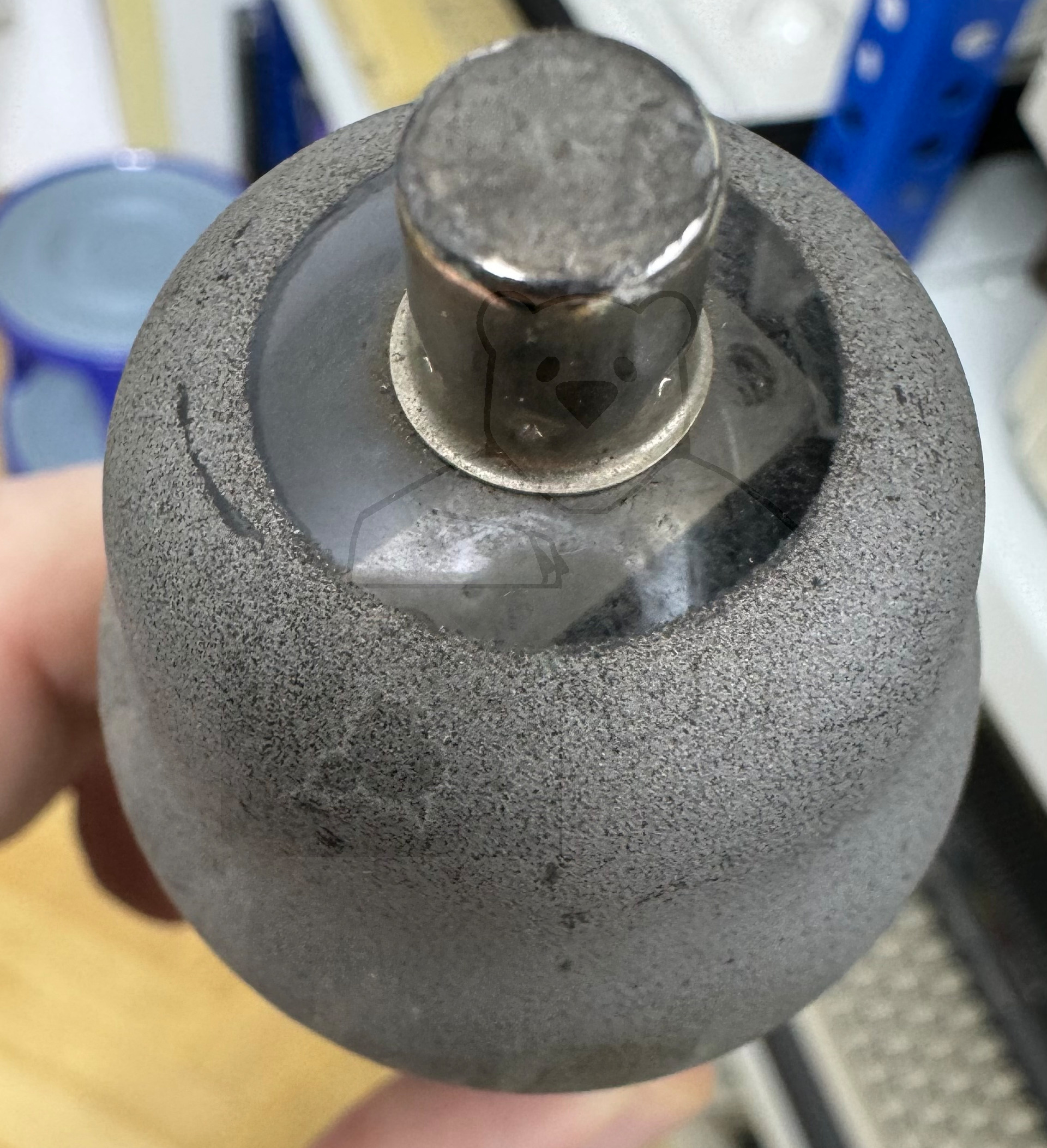

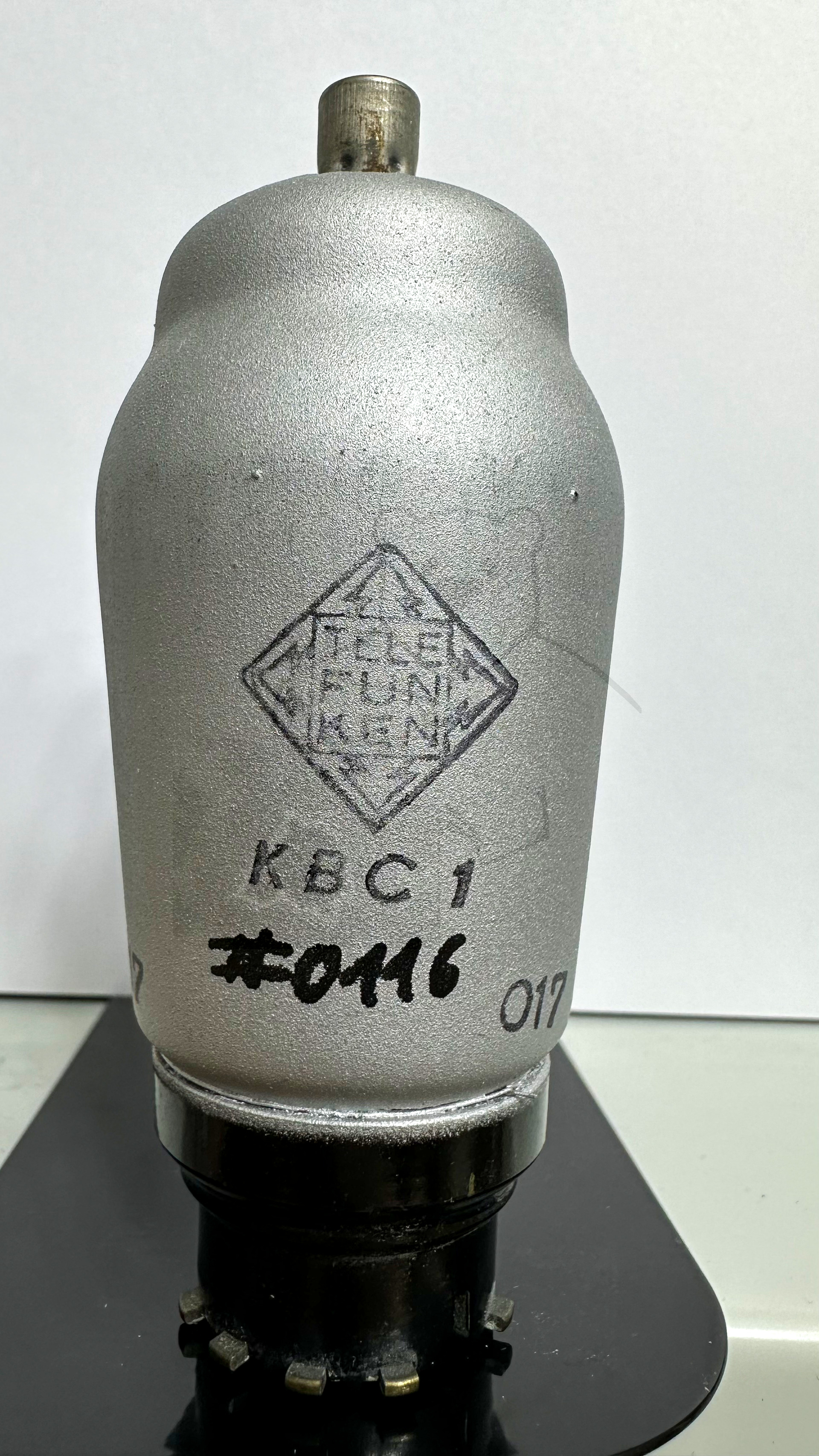

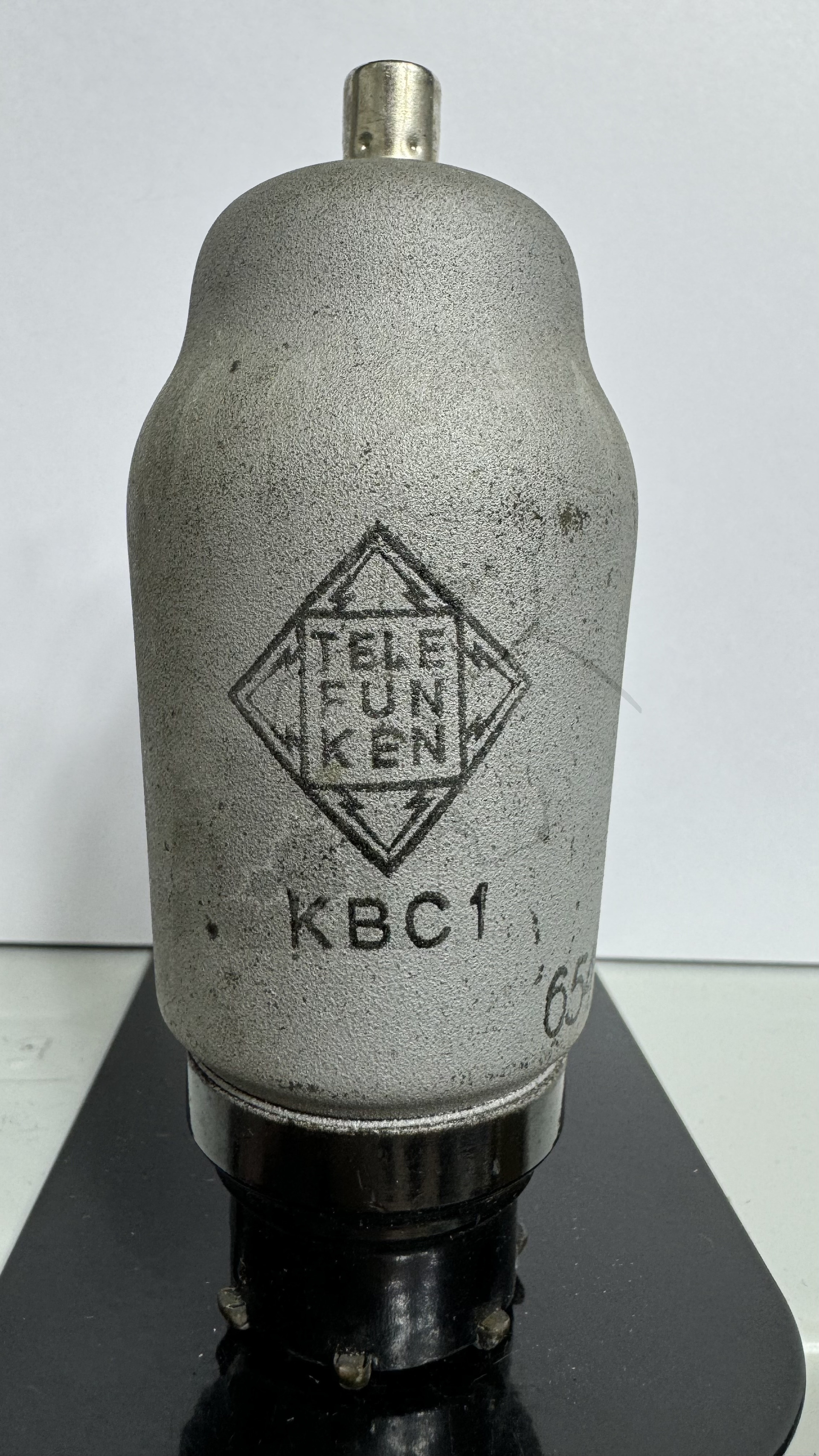

Daten und Bilder der Röhre: KBC1

🔎 Beschreibung der Röhre: KBC1

Name	KBC1
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,115
Art der Heizung	Direkt

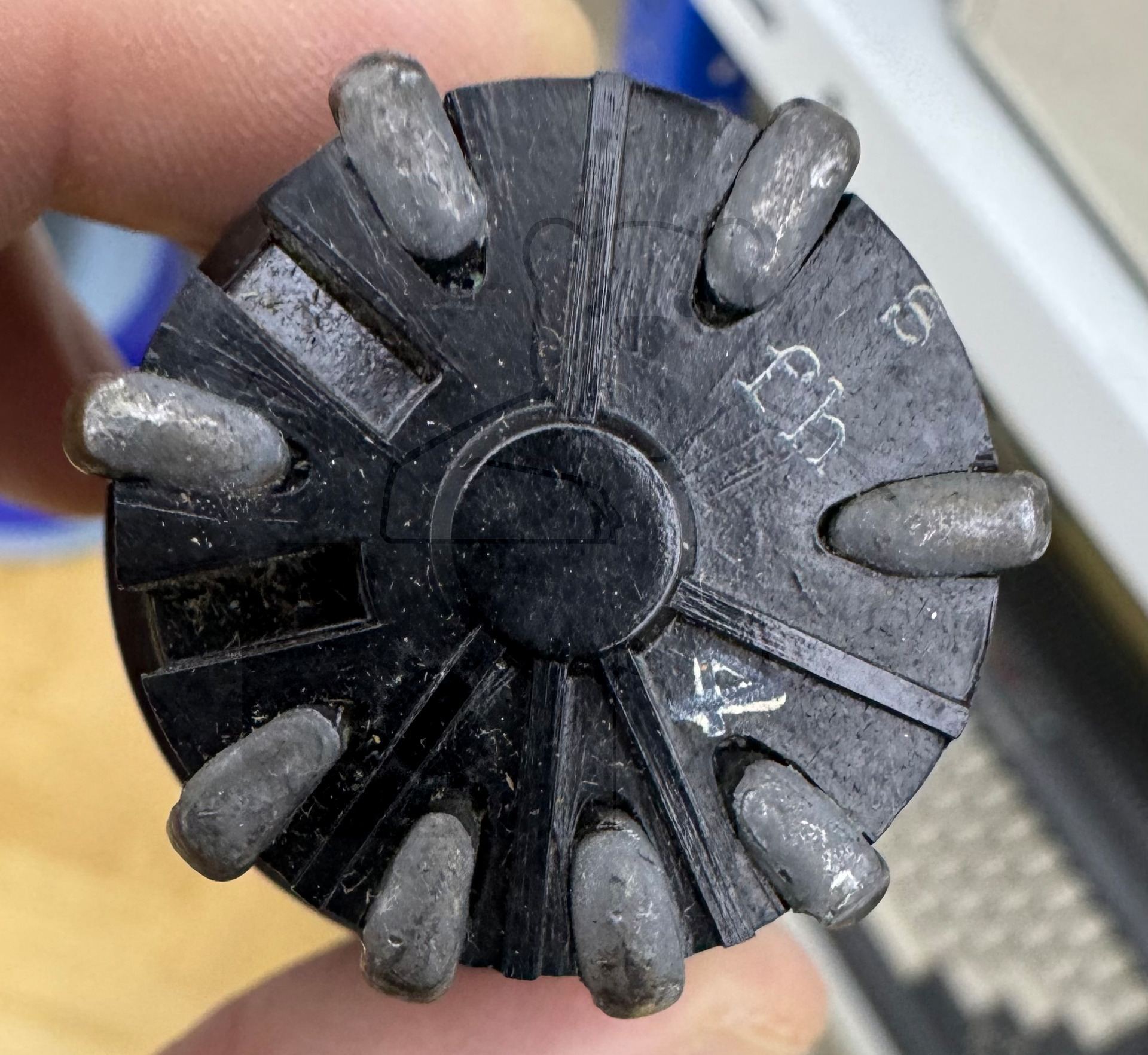

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:49:22

🔎 Beschreibung der Systeme für die Röhre: KBC1

	System 1	System 2
Kathode	2	2
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	5
Anode 2		6
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

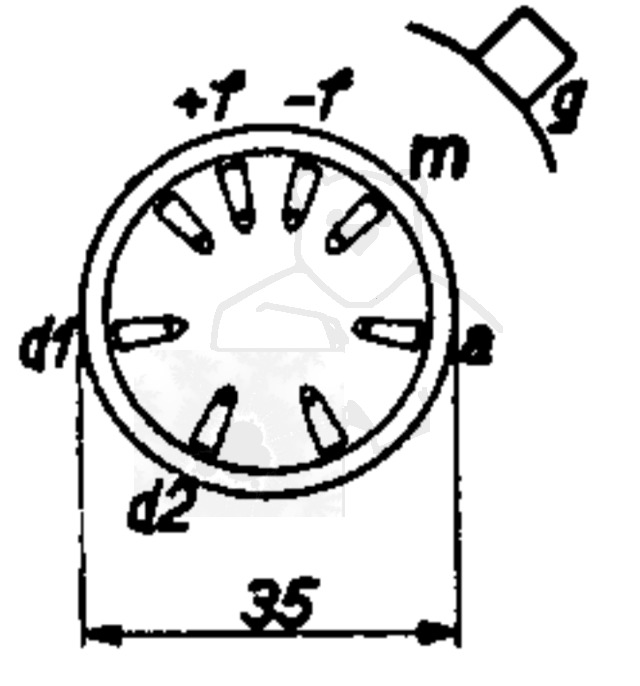

🔎 Sockelschaltung der KBC1

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: KBC1
Anwendung KBC1 Version 1 [www.tubedata.info].pdf (204 kB)
Anwendung KBC1 Version 2 [www.tubedata.info].pdf (895 kB)
Anwendung KBC1 Version 3 [www.tubedata.info].pdf (288 kB)
Anwendung KBC1 Version 4 [www.tubedata.info].pdf (167 kB)
Datenblatt KBC1 Philips [www.tubedata.info].pdf (46 kB)
Pruefkarte KBC1 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte KBC1 1B5 26S - Funke W19 Roehrenpruefer.pdf (172 kB)
Pruefkarte KBC1 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (239 kB)
Pruefkarte KBC1 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
