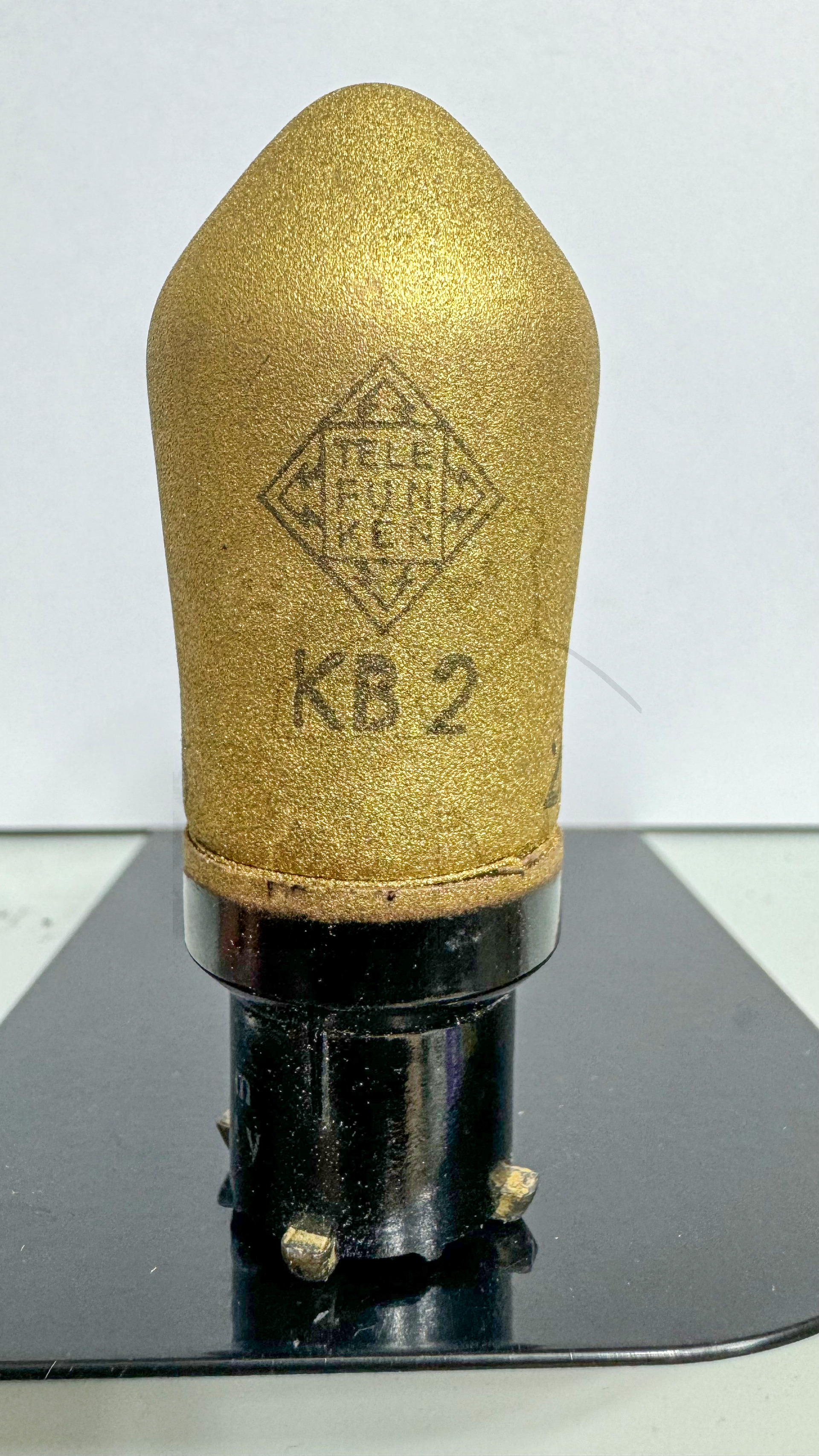

Daten und Bilder der Röhre: KB2

🔎 Beschreibung der Röhre: KB2

Name	KB2
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,095
Art der Heizung	Indirekt

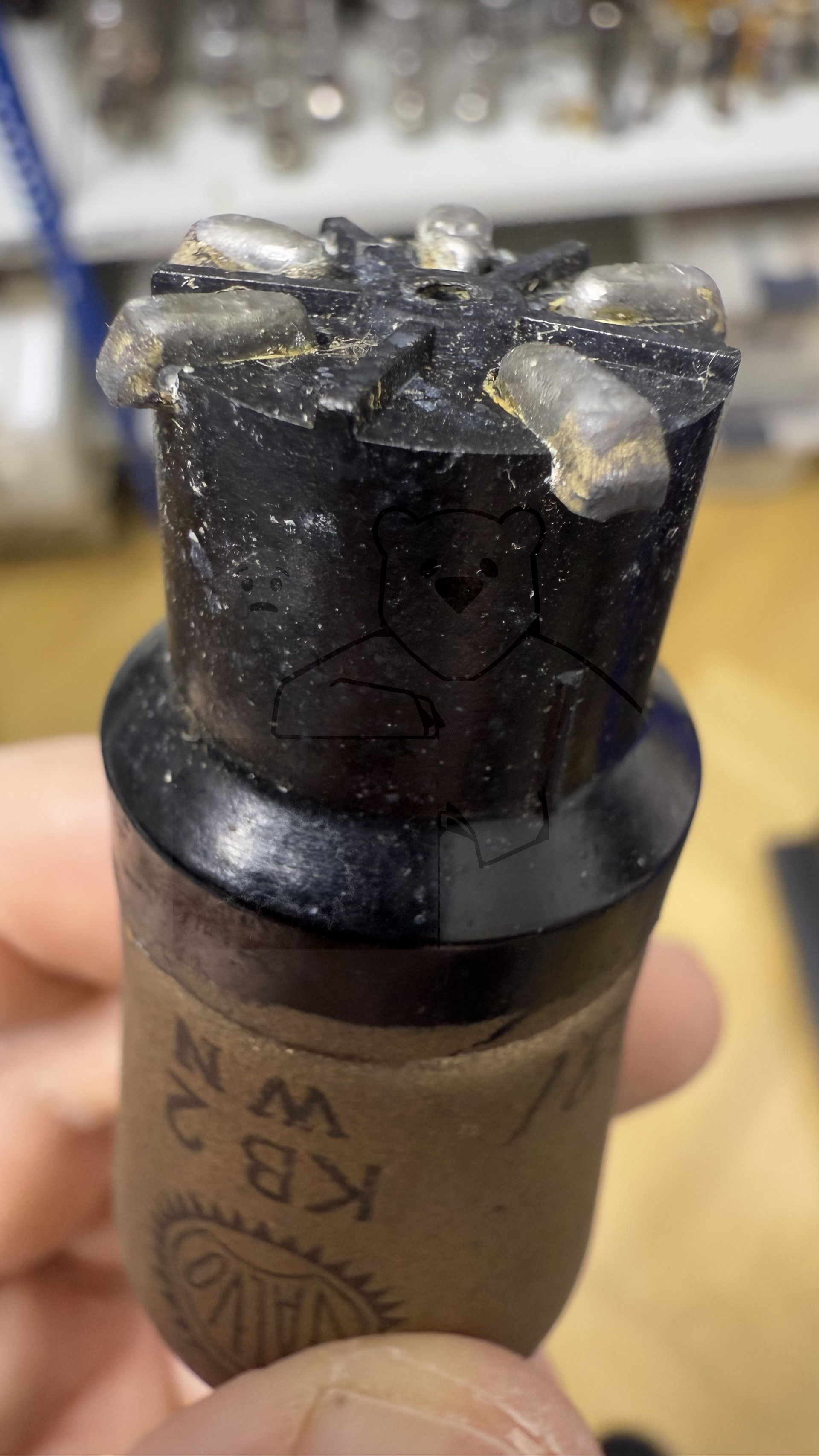

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.05.2021 11:59:58

🔎 Beschreibung der Systeme für die Röhre: KB2

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	1
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der KB2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: KB2
Anwendung KB2 Version 1.pdf (34 kB)
Anwendung KB2 Version 2 [www.tubedata.info].pdf (60 kB)
Anwendung KB2 Version 3 [www.tubedata.info].pdf (163 kB)
Anwendung KB2 Version 4 [www.tubedata.info].pdf (148 kB)
Datenblatt KB2 Philips.pdf (148 kB)
Datenblatt KB2 Telefunken.pdf (397 kB)
Pruefkarte KB1 KB2 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte KB2 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)
