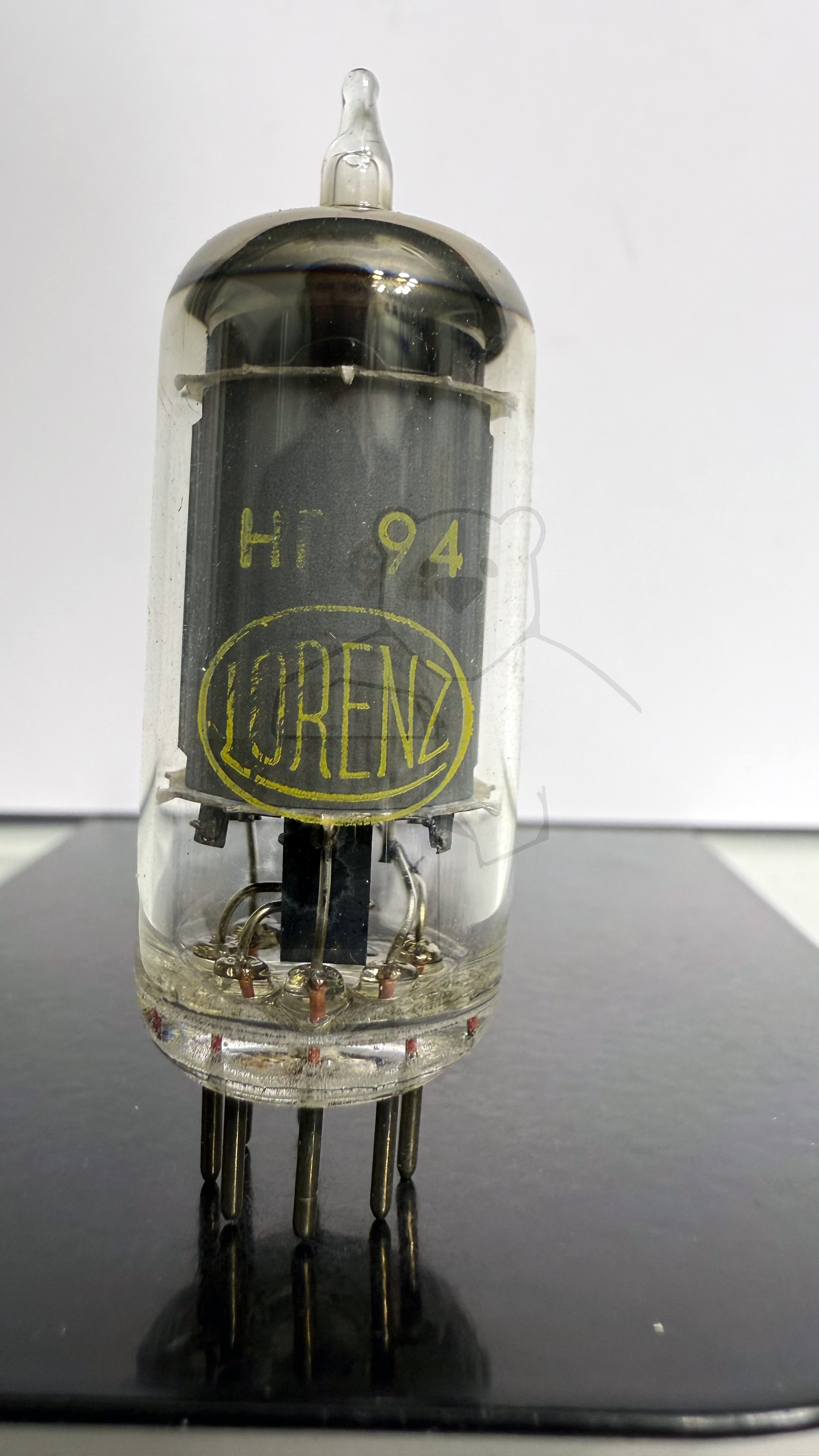

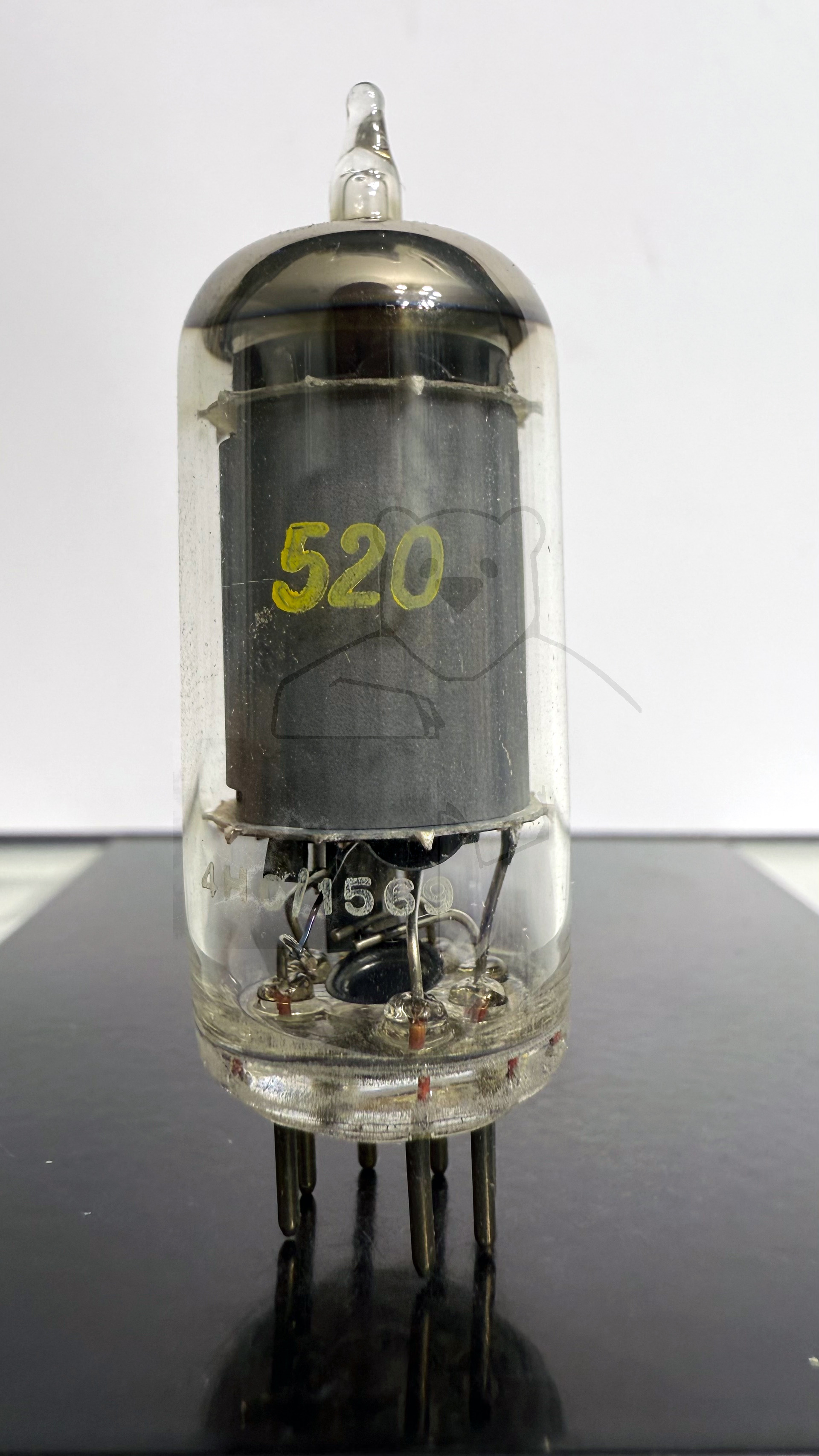

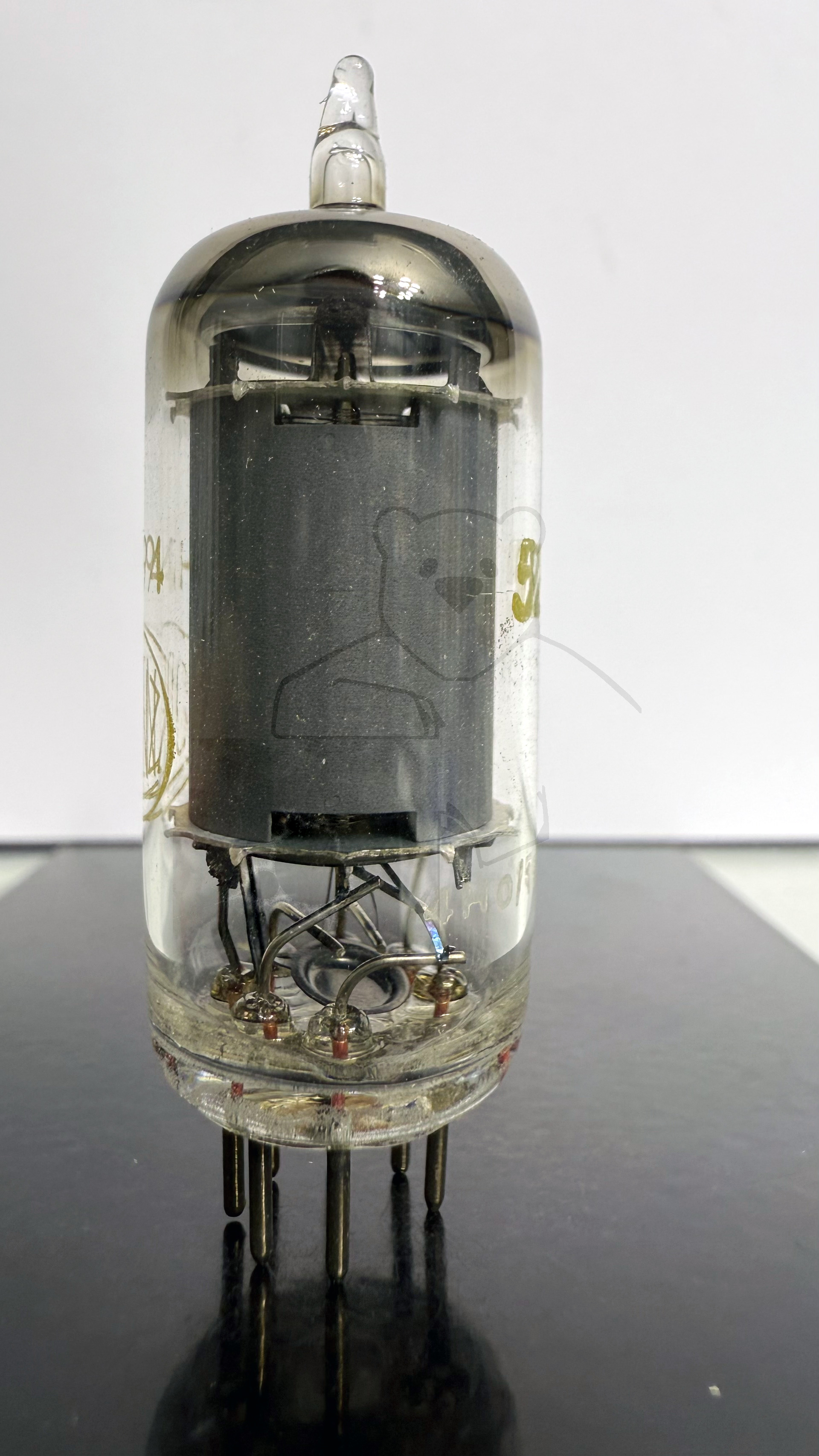

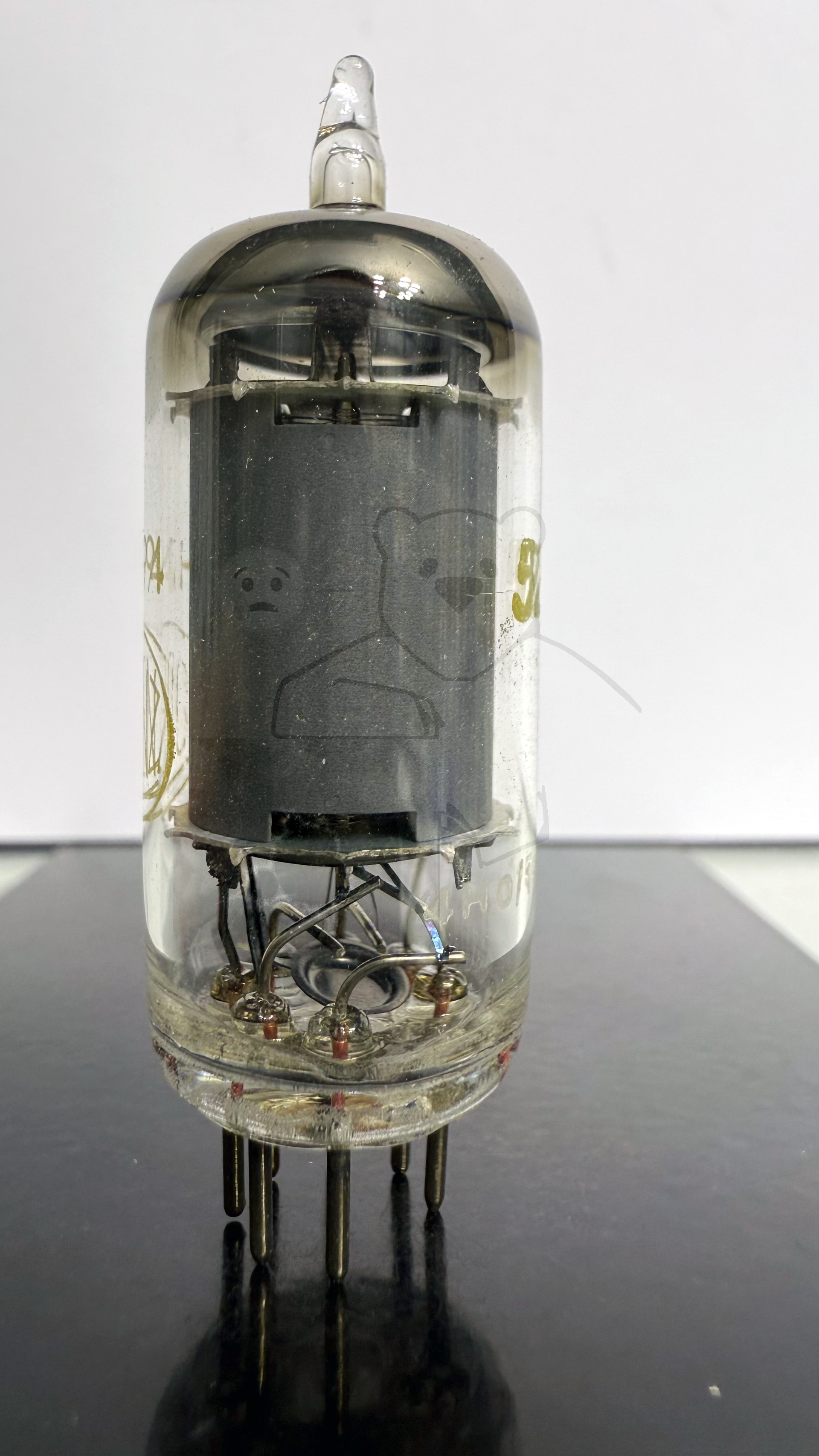

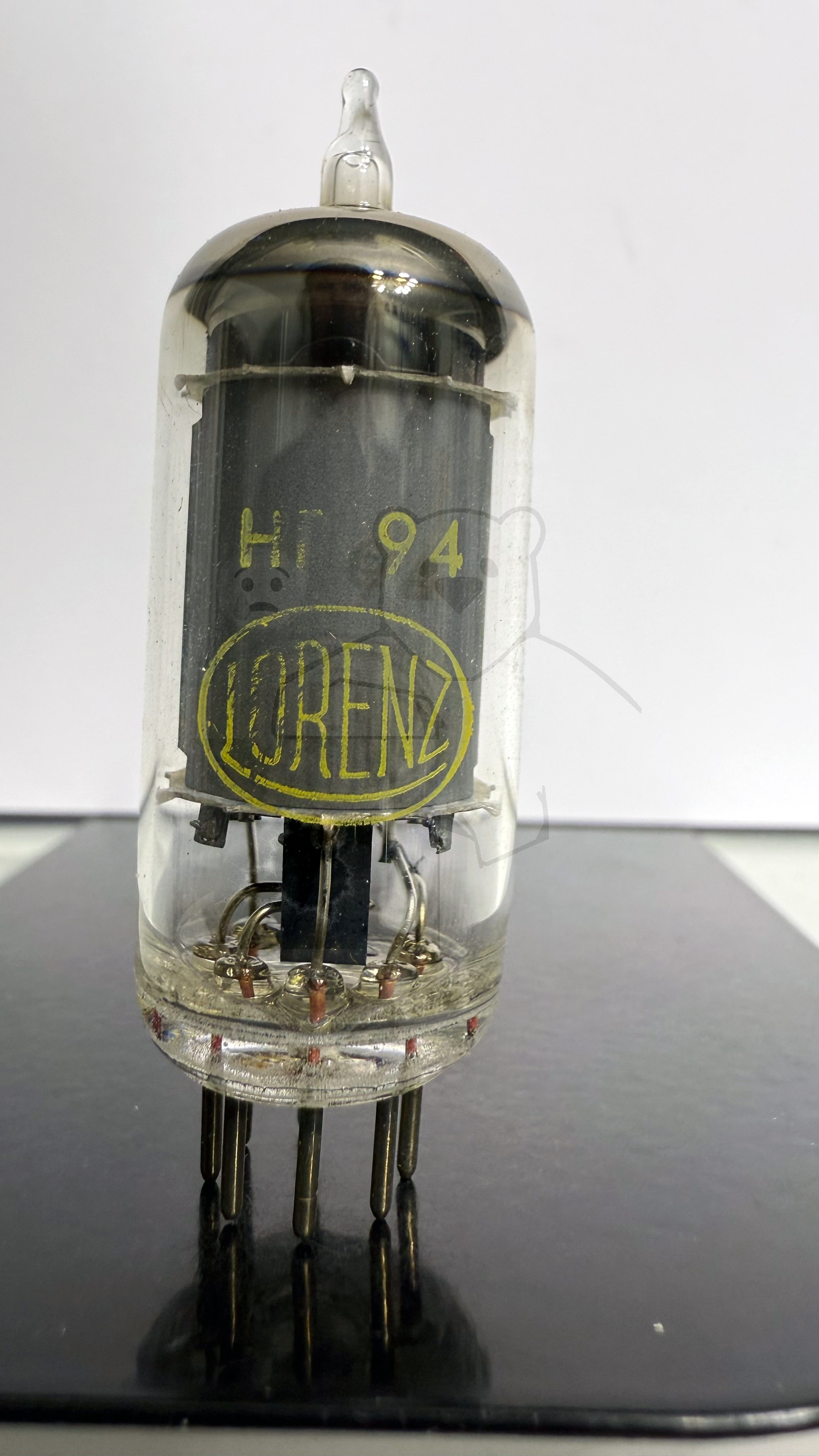

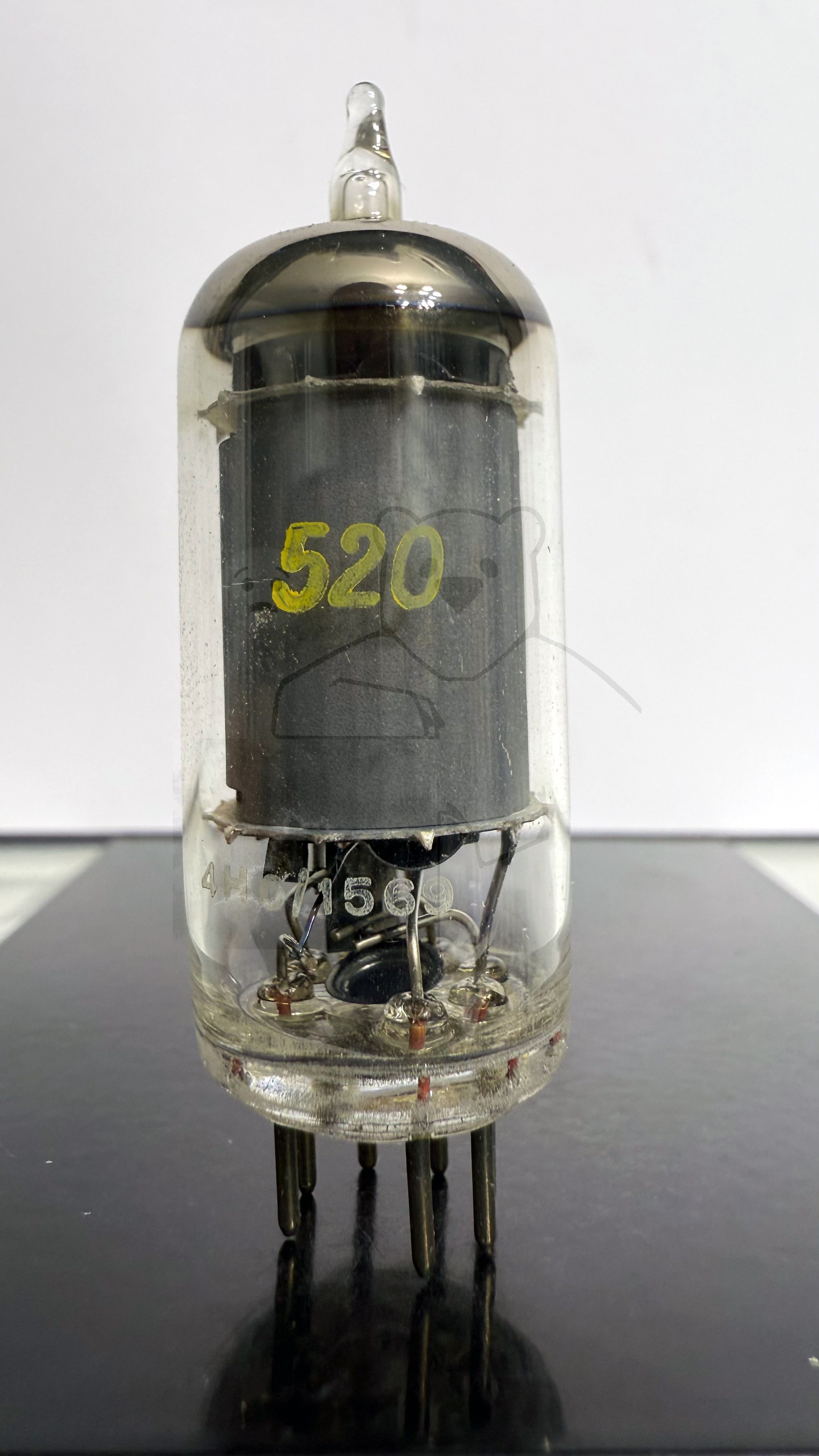

Daten und Bilder der Röhre: HF94

🔎 Beschreibung der Röhre: HF94

Name	HF94
Vergleichsname	→ 12AU6 CV1961
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:39:52

🔎 Beschreibung der Systeme für die Röhre: HF94

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

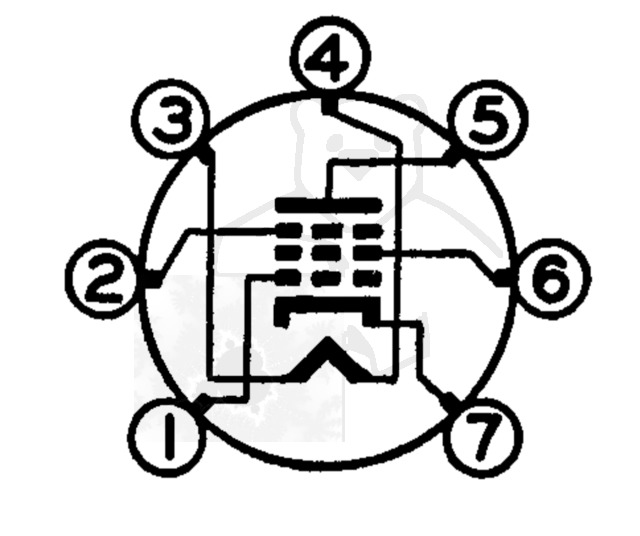

🔎 Sockelschaltung der HF94

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: HF94
Datenblatt HF94 Lorenz Version 1.pdf (4191 kB)
Datenblatt HF94 Lorenz Version 2 [www.tubedata.info].pdf (128 kB)
Pruefkarte HF94 12AU6 - Neuberger RPM370 Roehrenmessgeraet.pdf (248 kB)
Pruefkarte HF94 12AU6 12AW6 - Funke W19 Roehrenpruefer.pdf (167 kB)
