đ Beschreibung der Röhre: FZ1
| Name | FZ1 |
| Vergleichsname | VFZ1 |
| Heizspannung (Volt) | 13 |
| Heizstrom (AmpĂšre) | 0,25 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 10.06.2018 23:50:20 |
đ Beschreibung der Systeme fĂŒr die Röhre: FZ1
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | 8 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

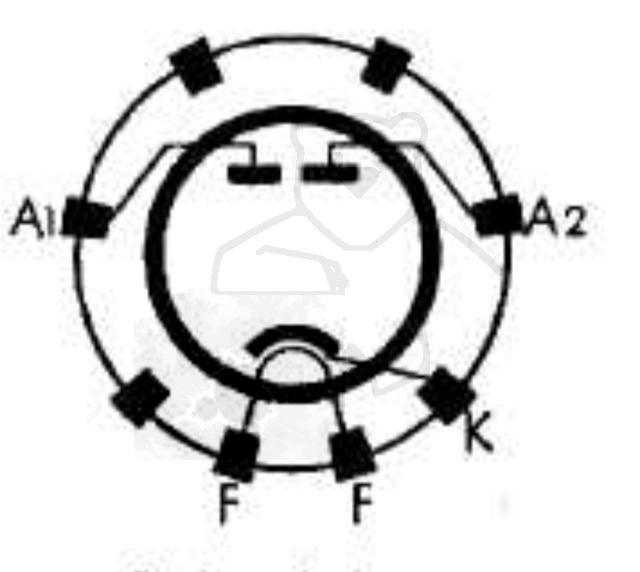

đ Sockelschaltung der FZ1
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: FZ1
Datenblatt FZ1 Telefunken.pdf (183 kB)
Pruefkarte FZ1 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte FZ1 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: FZ1

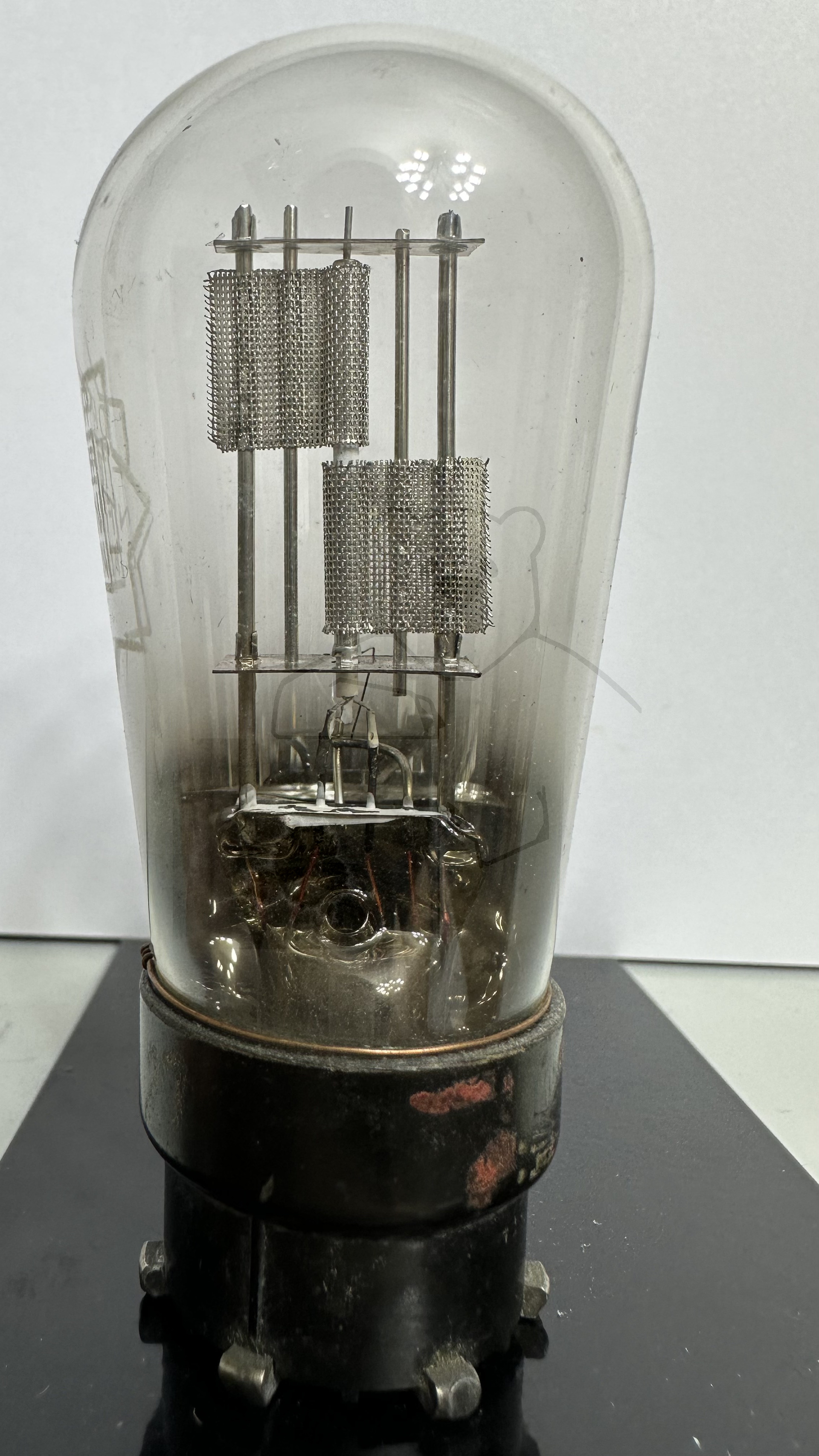

Röhre FZ1 #7563 Bild 1

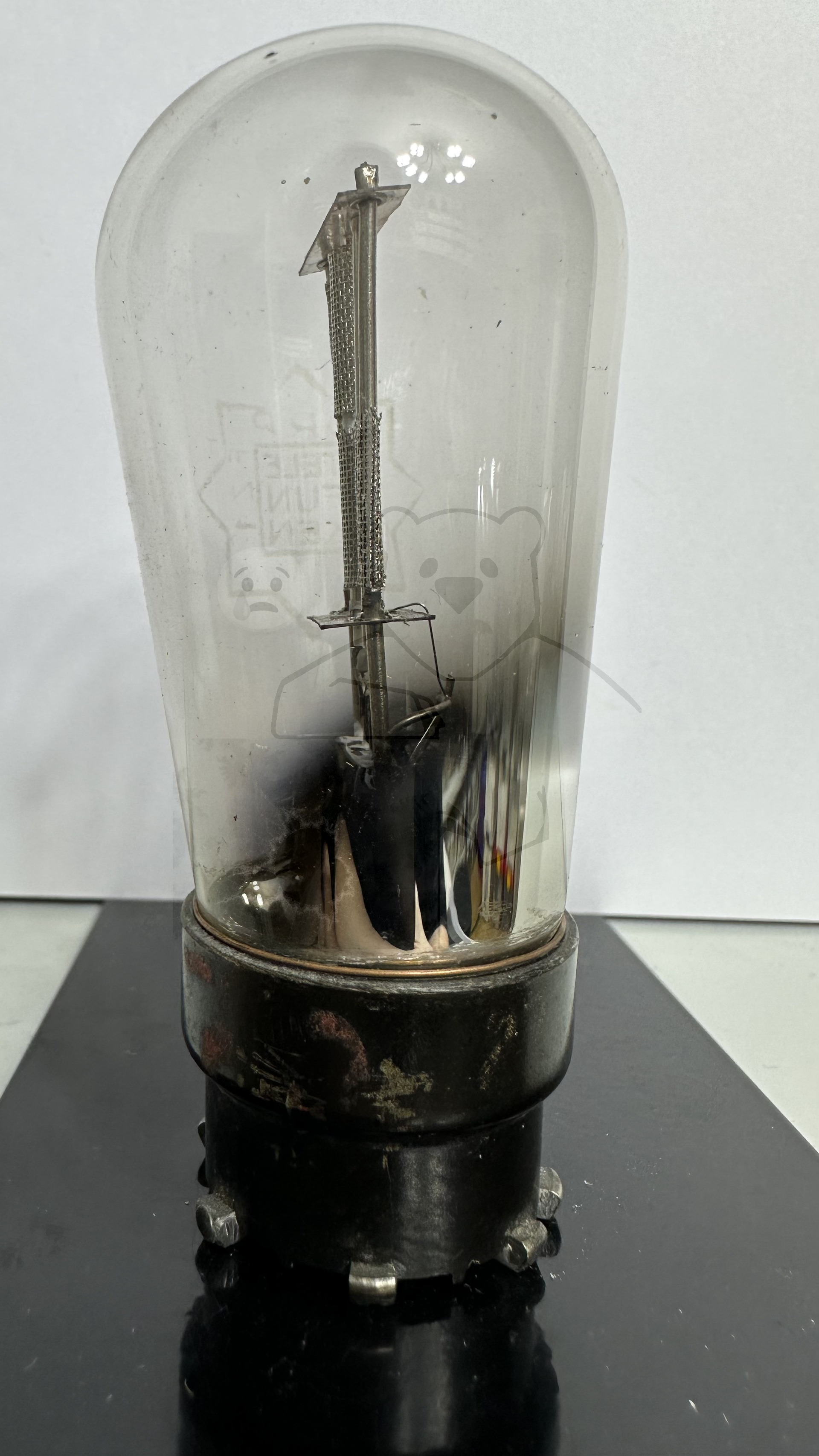

Röhre FZ1 #7563 Bild 2

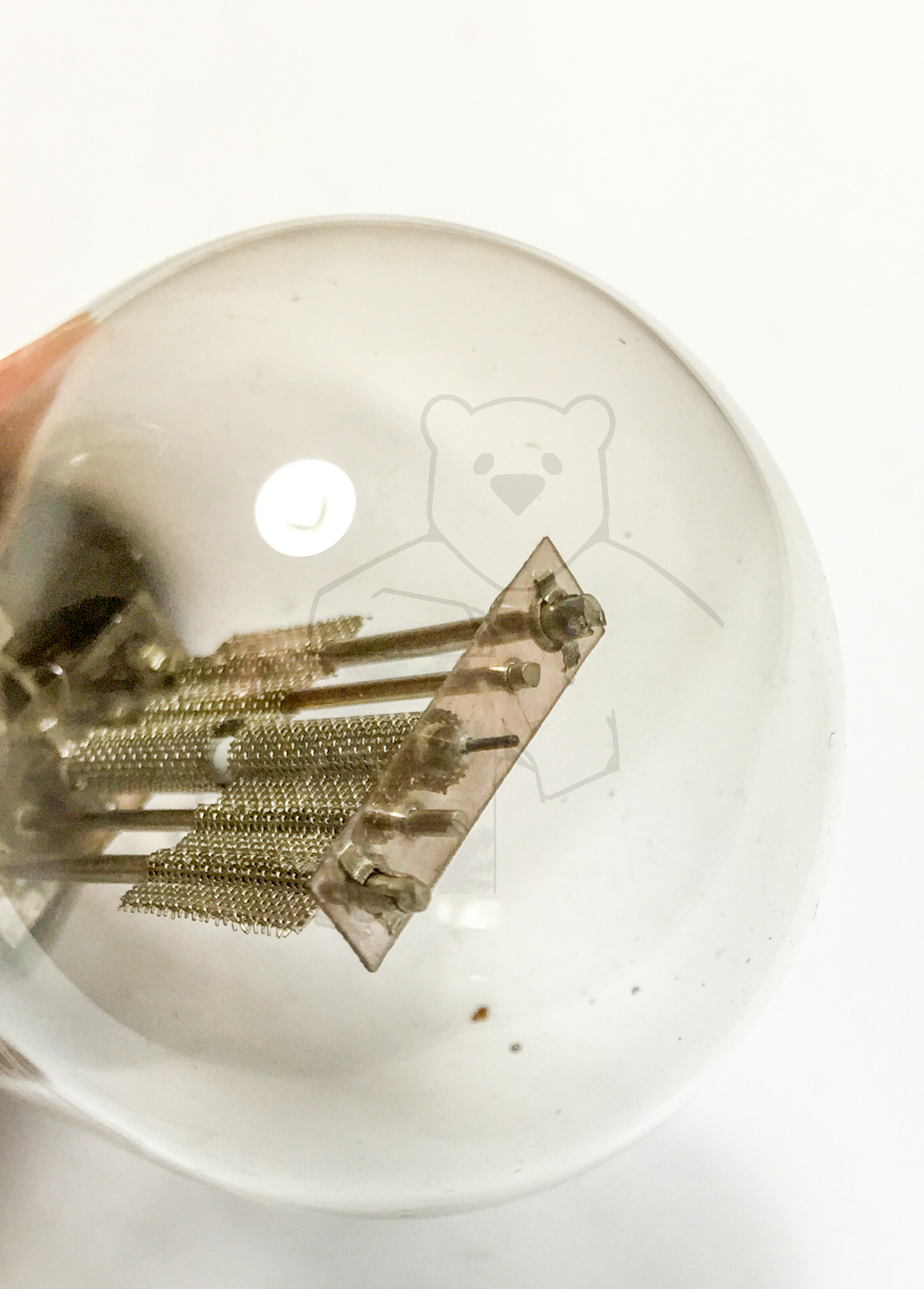

Röhre FZ1 #7563 Bild 3
đ Alle Röhren vom Typ FZ1 in der Sammlung
- â FZ1 Inventar: 07563 Hersteller: â Telefunken
