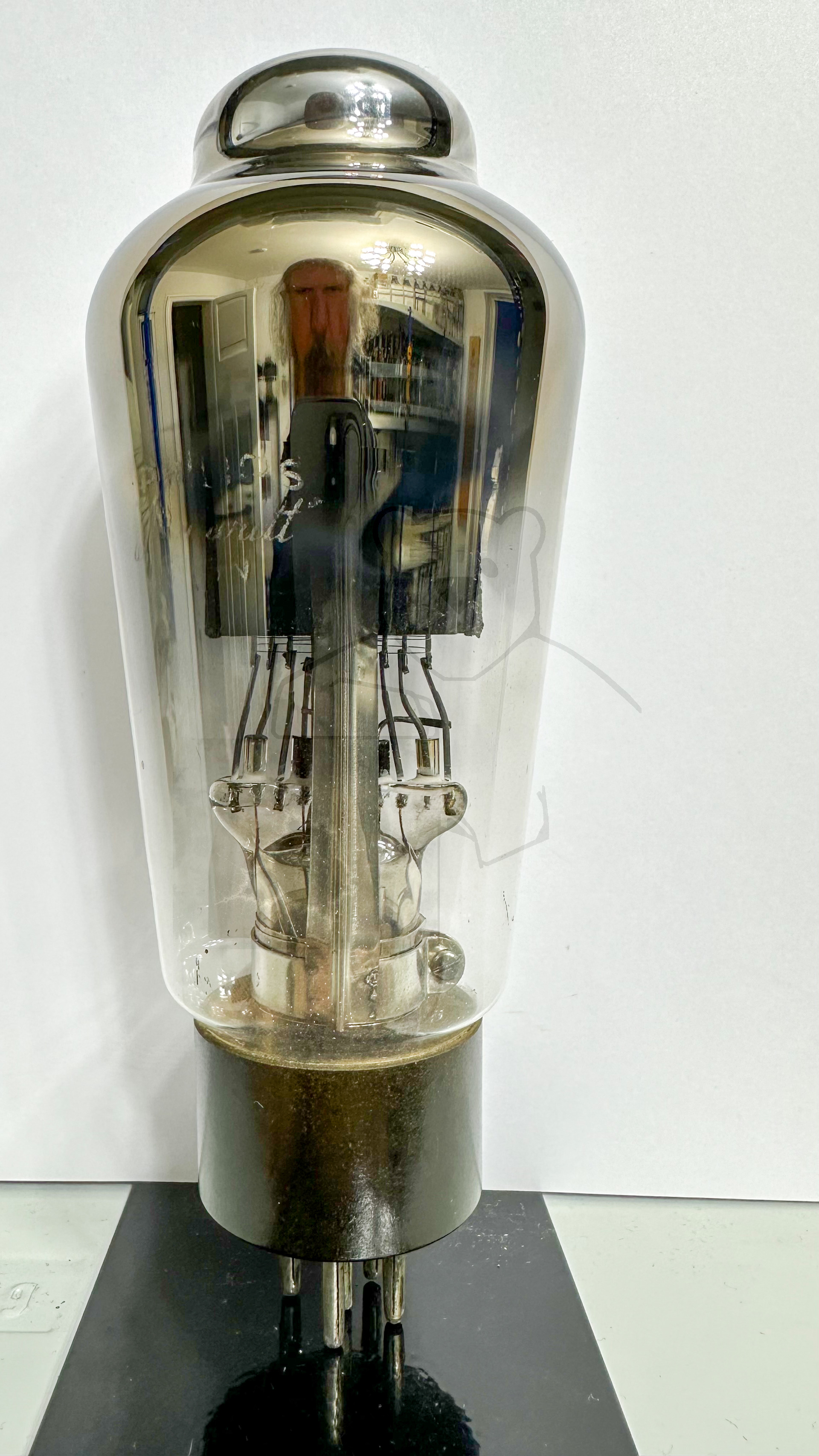

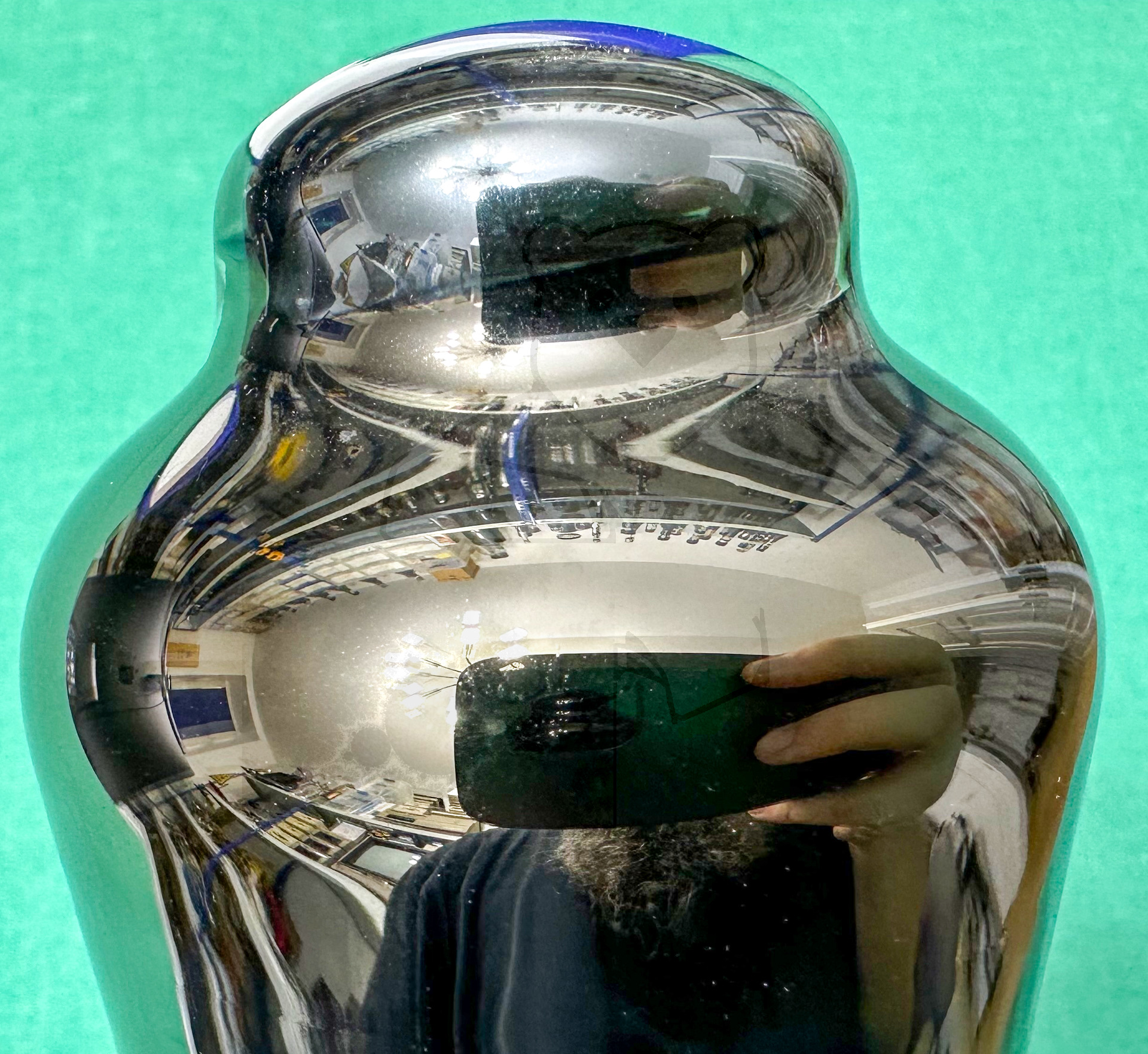

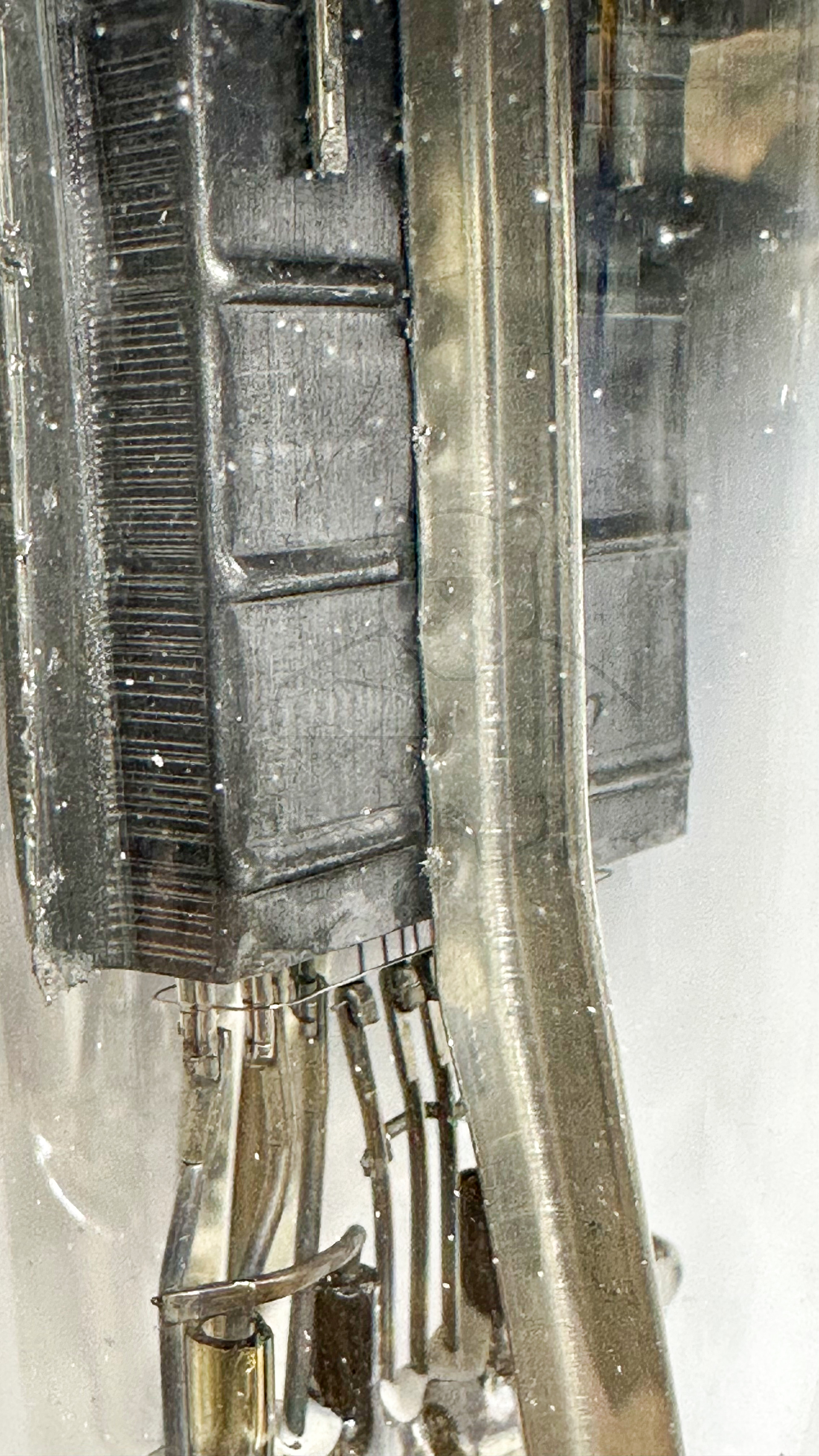

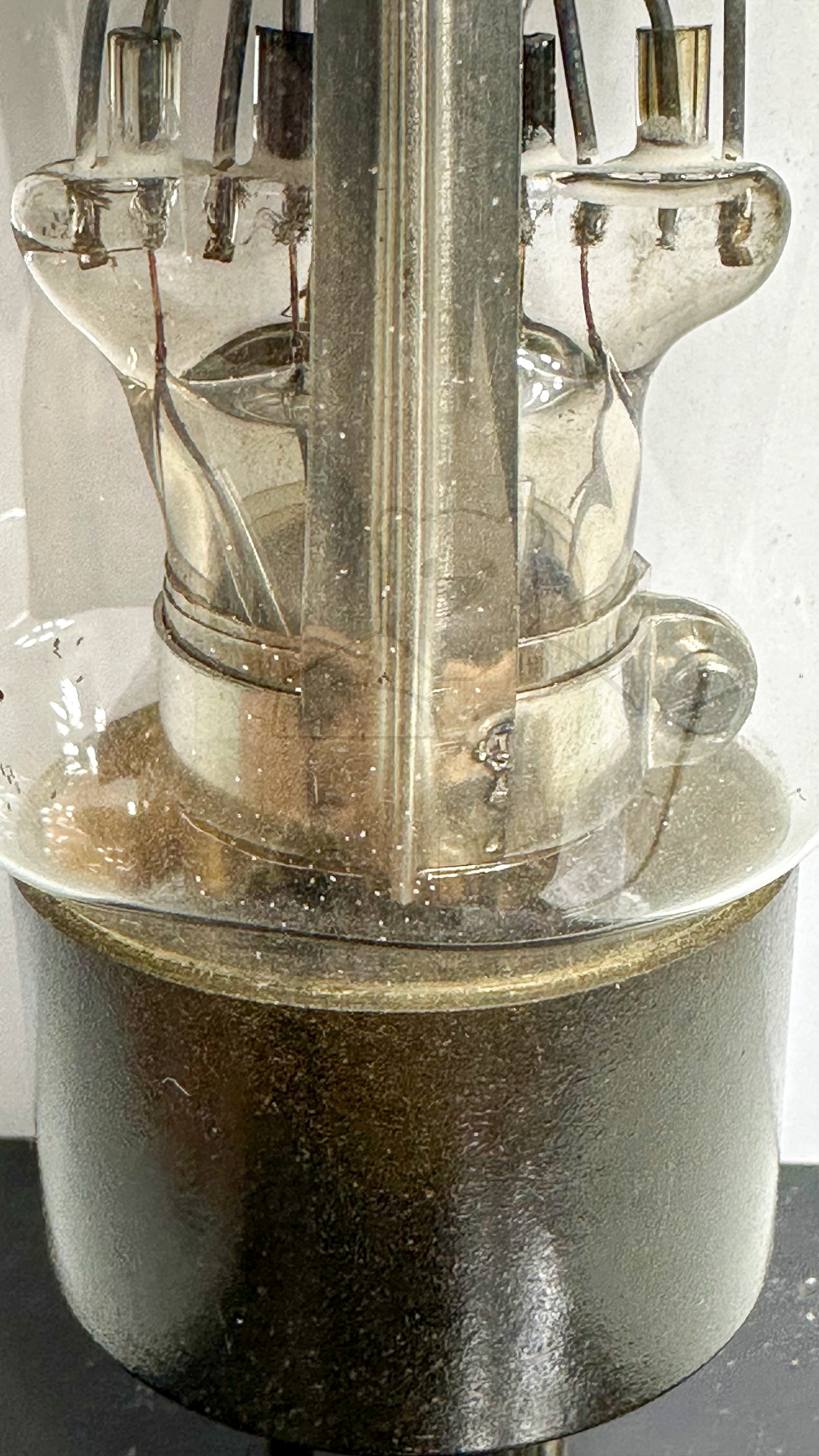

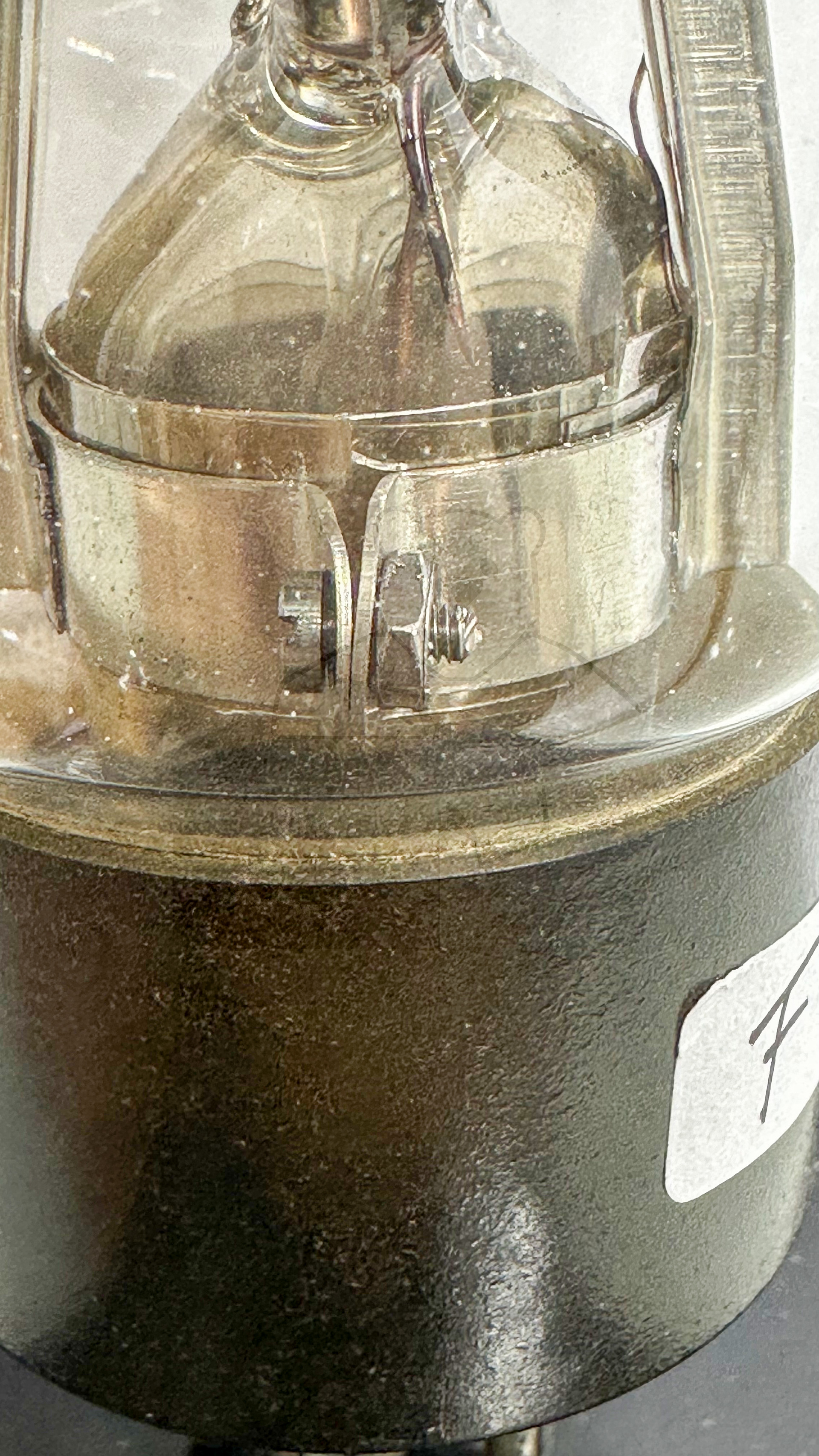

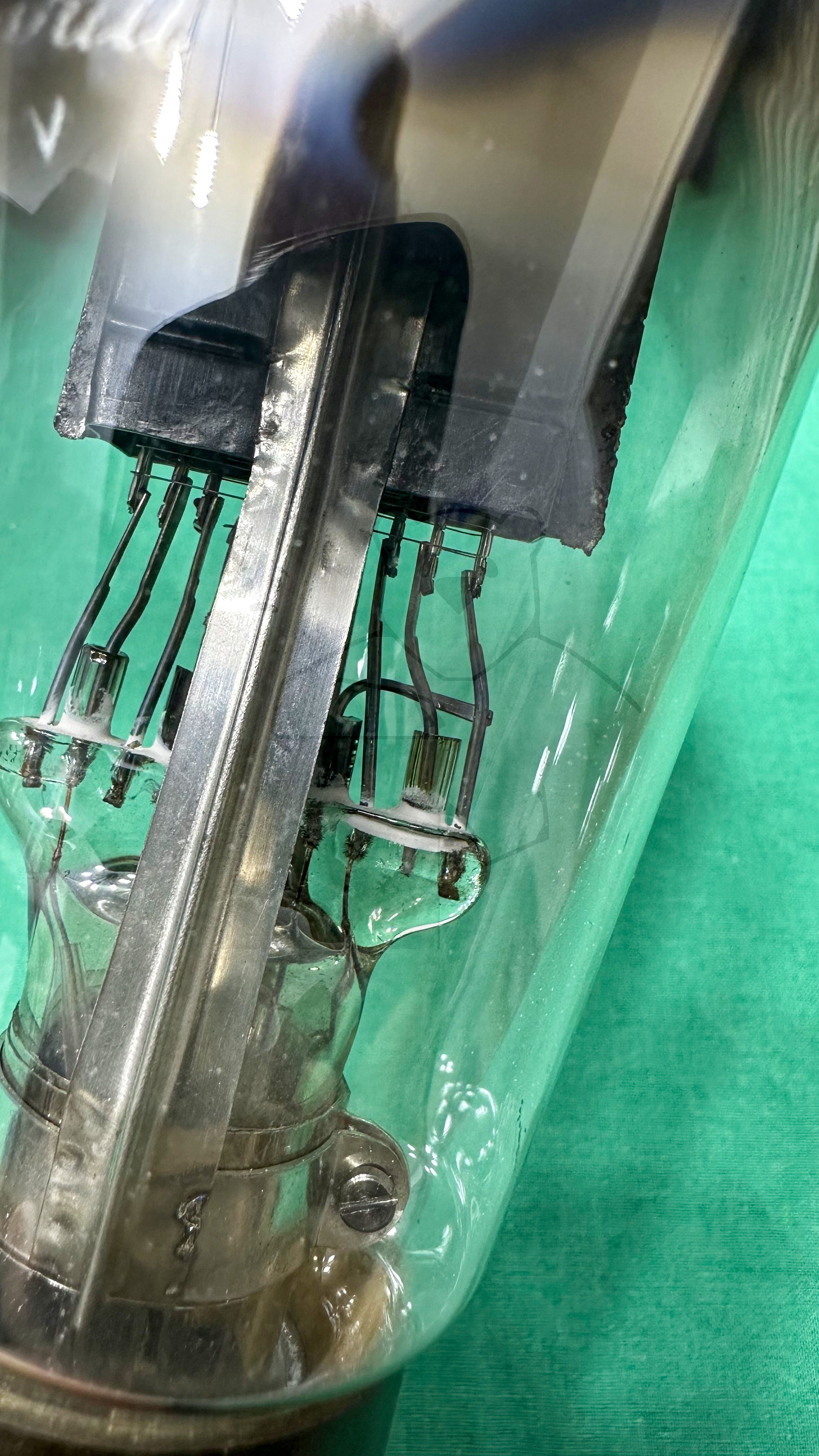

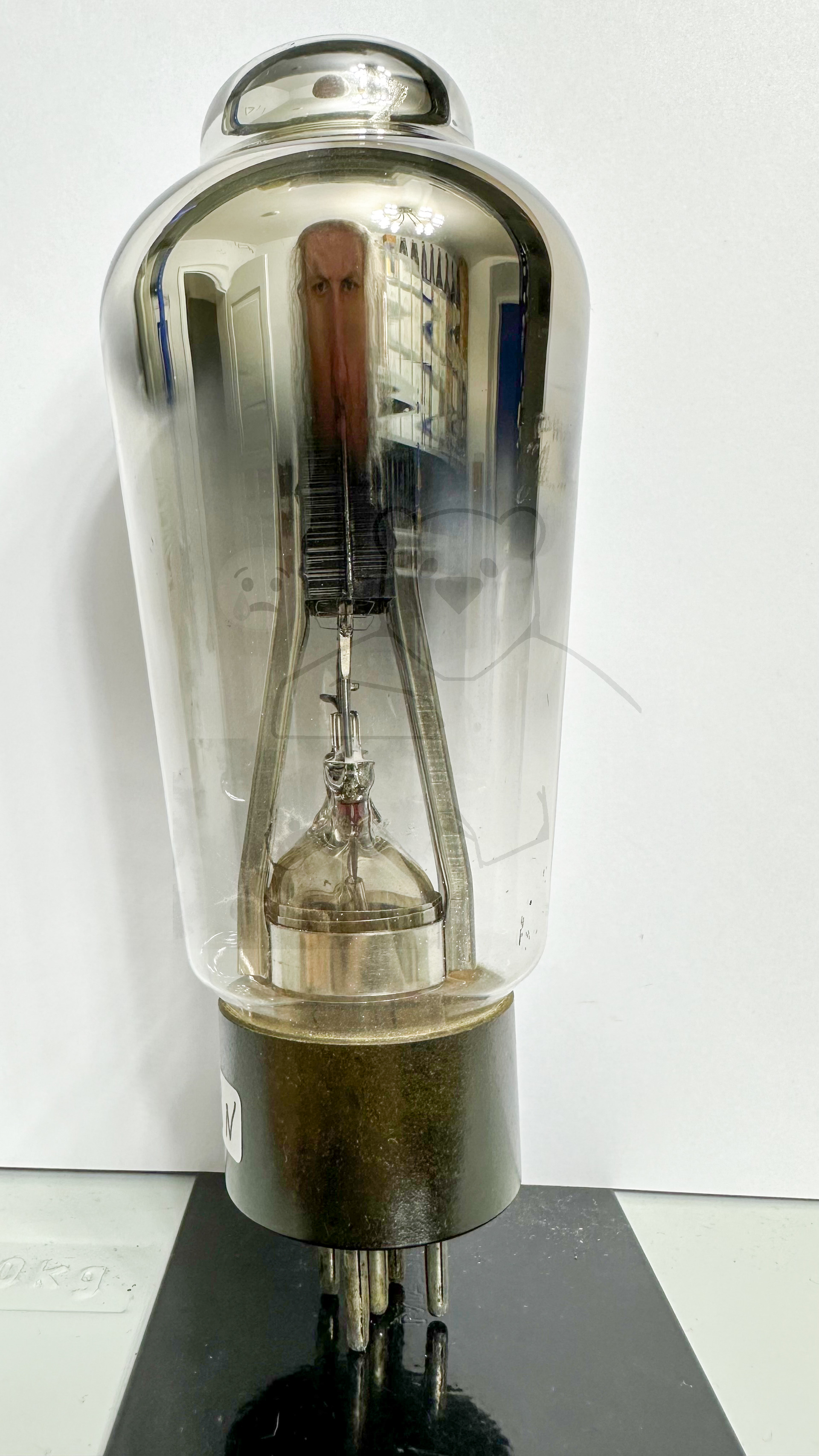

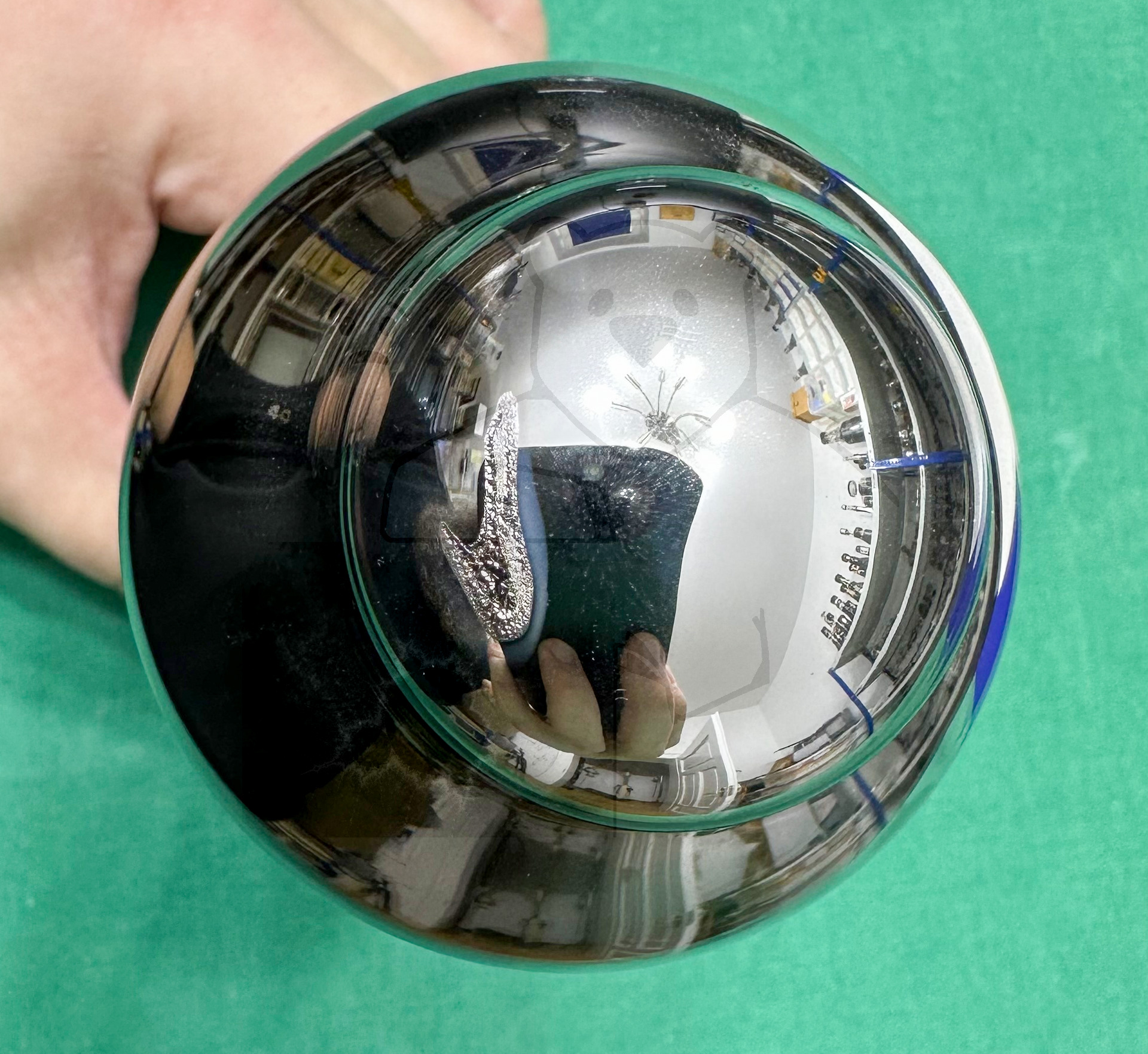

Daten und Bilder der Röhre: F443N

🔎 Beschreibung der Röhre: F443N

Name	F443N
Vergleichsname	L497D
Heizspannung (Volt)	4
Heizstrom (Ampère)	2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen	Vorgänger der → EL60 und → EL34
Letzte Änderung	28.09.2023 21:40:40

🔎 Beschreibung der Systeme für die Röhre: F443N

	System 1
Kathode	1
Gitter 1	4
Gitter 2	5
Gitter 3	Mittelabgriff Heizfaden
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

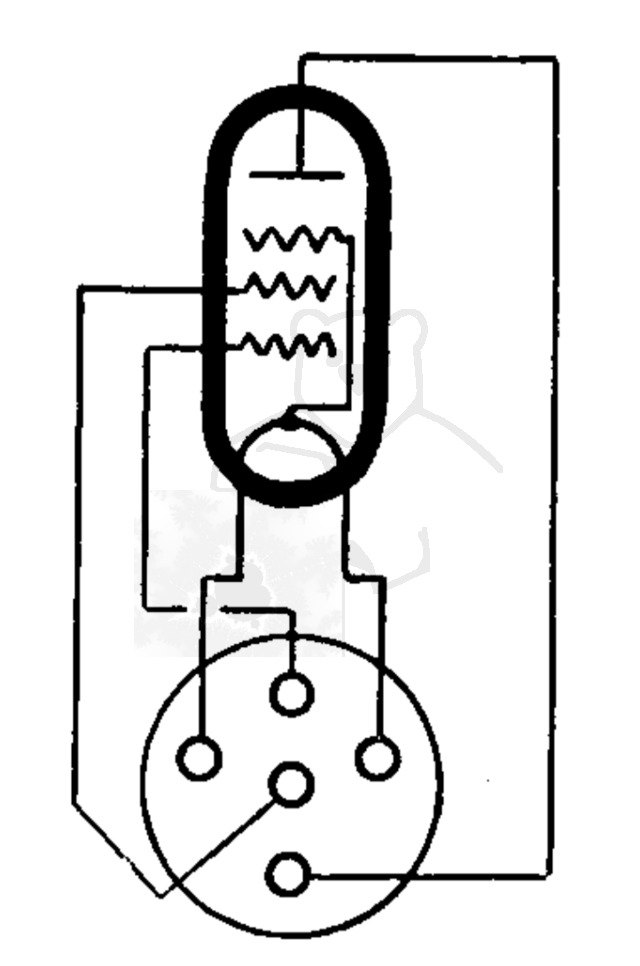

🔎 Sockelschaltung der F443N

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu F443N

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/n62hZ2XMOVQ (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: F443N
Anwendung F443N [www.tubedata.info].pdf (321 kB)
Anwendung F443N Philips [www.tubedata.info].pdf (298 kB)
Datenblatt F443N Philips [www.tubedata.info].pdf (487 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
