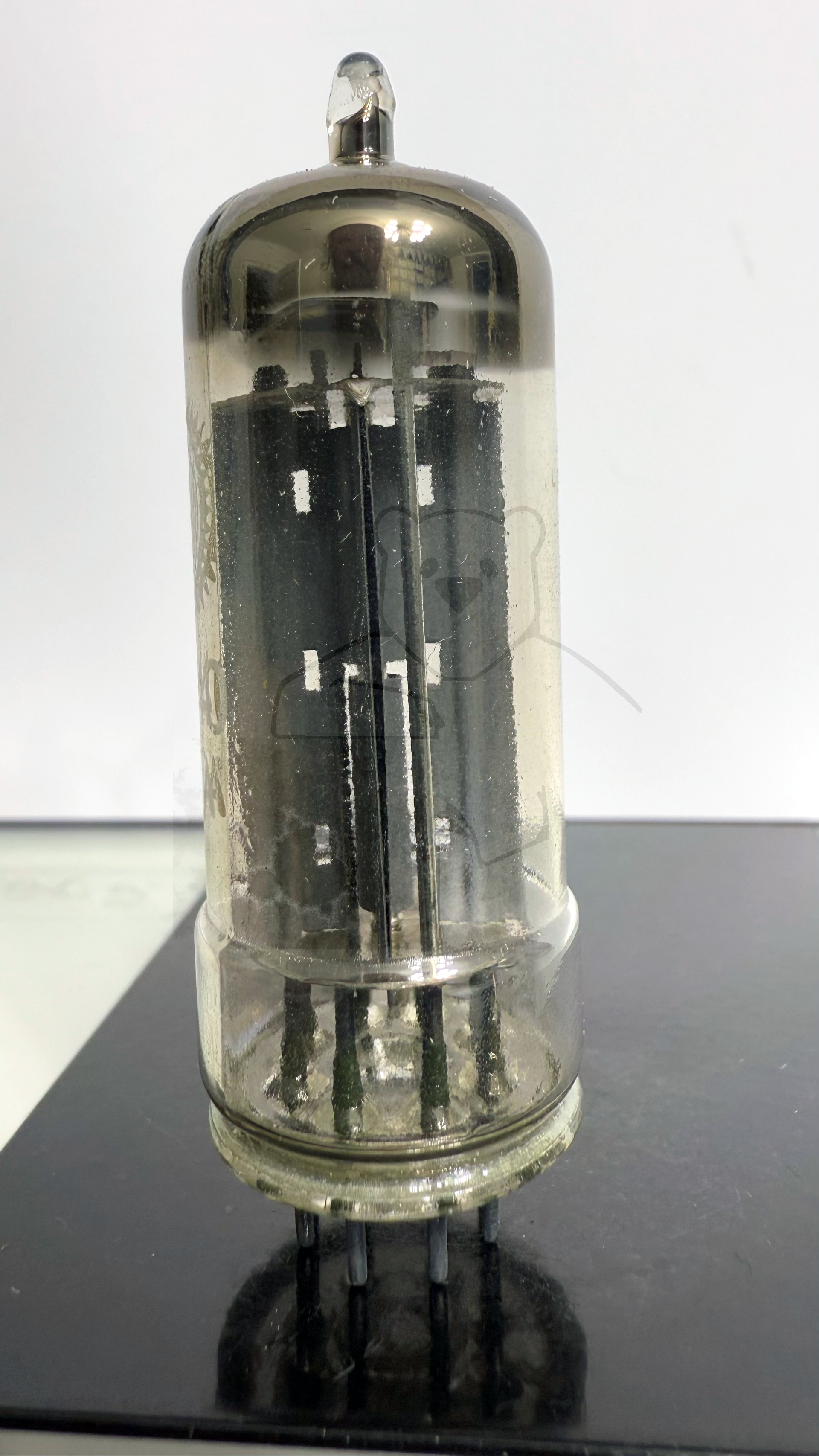

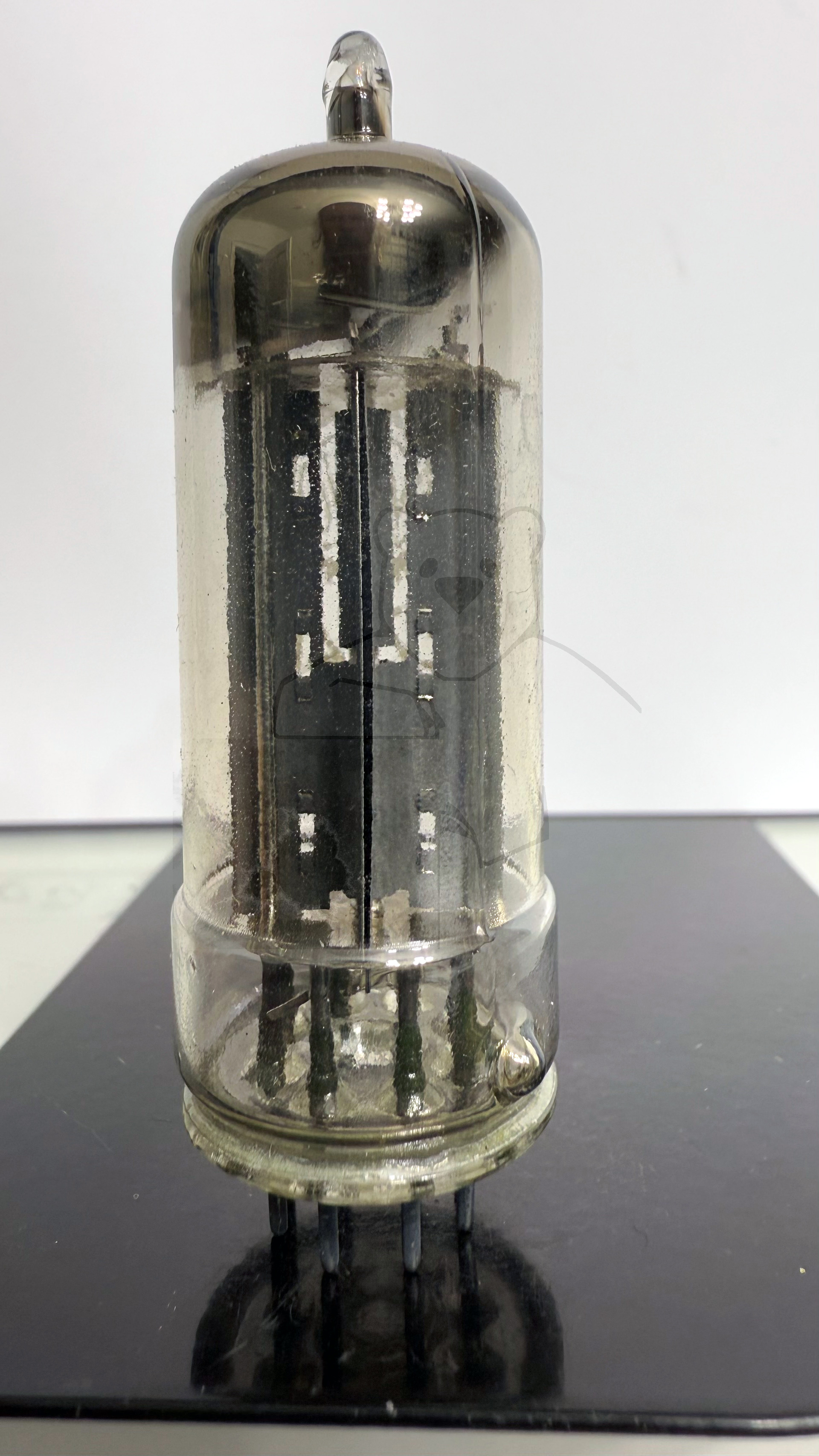

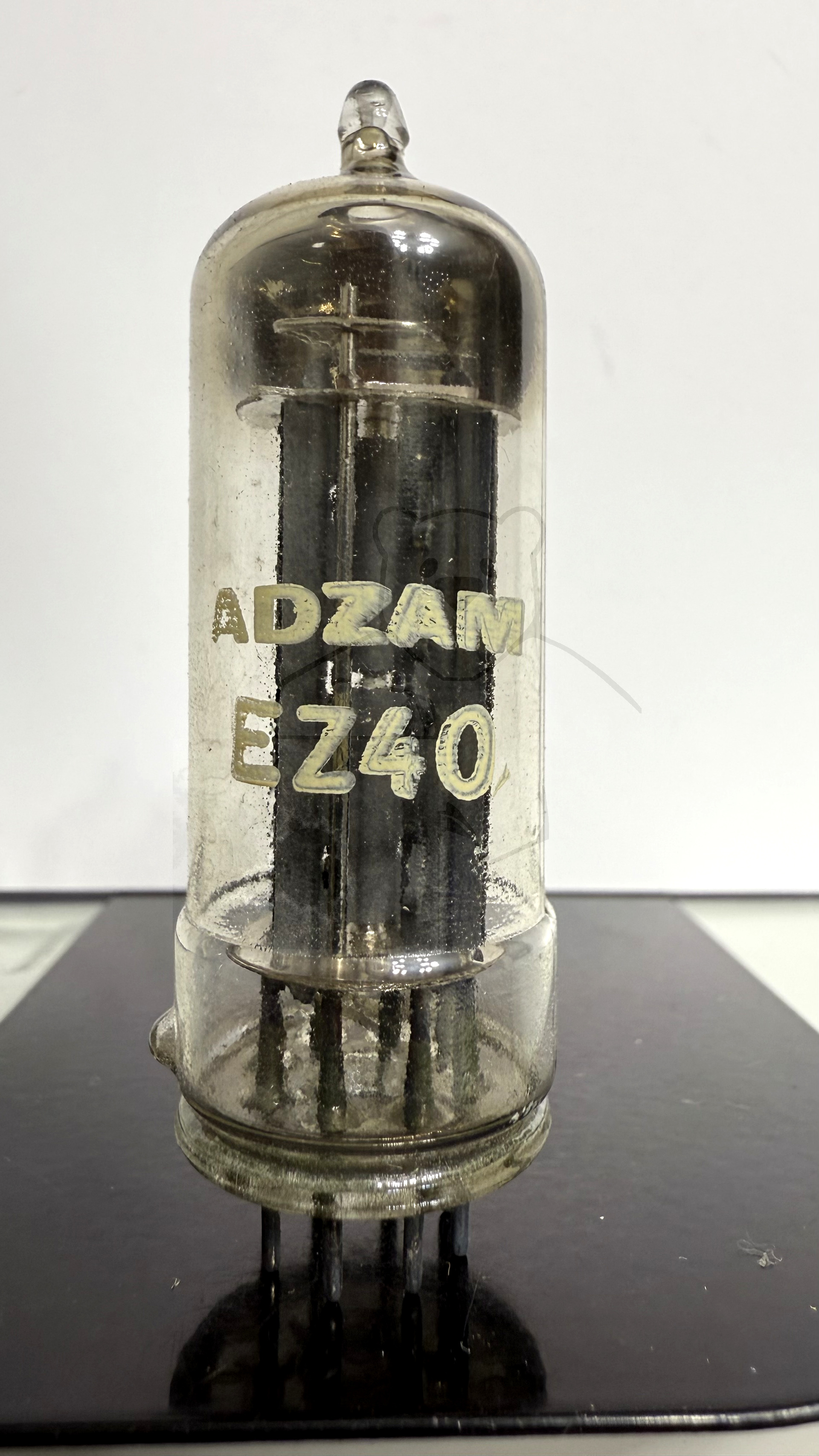

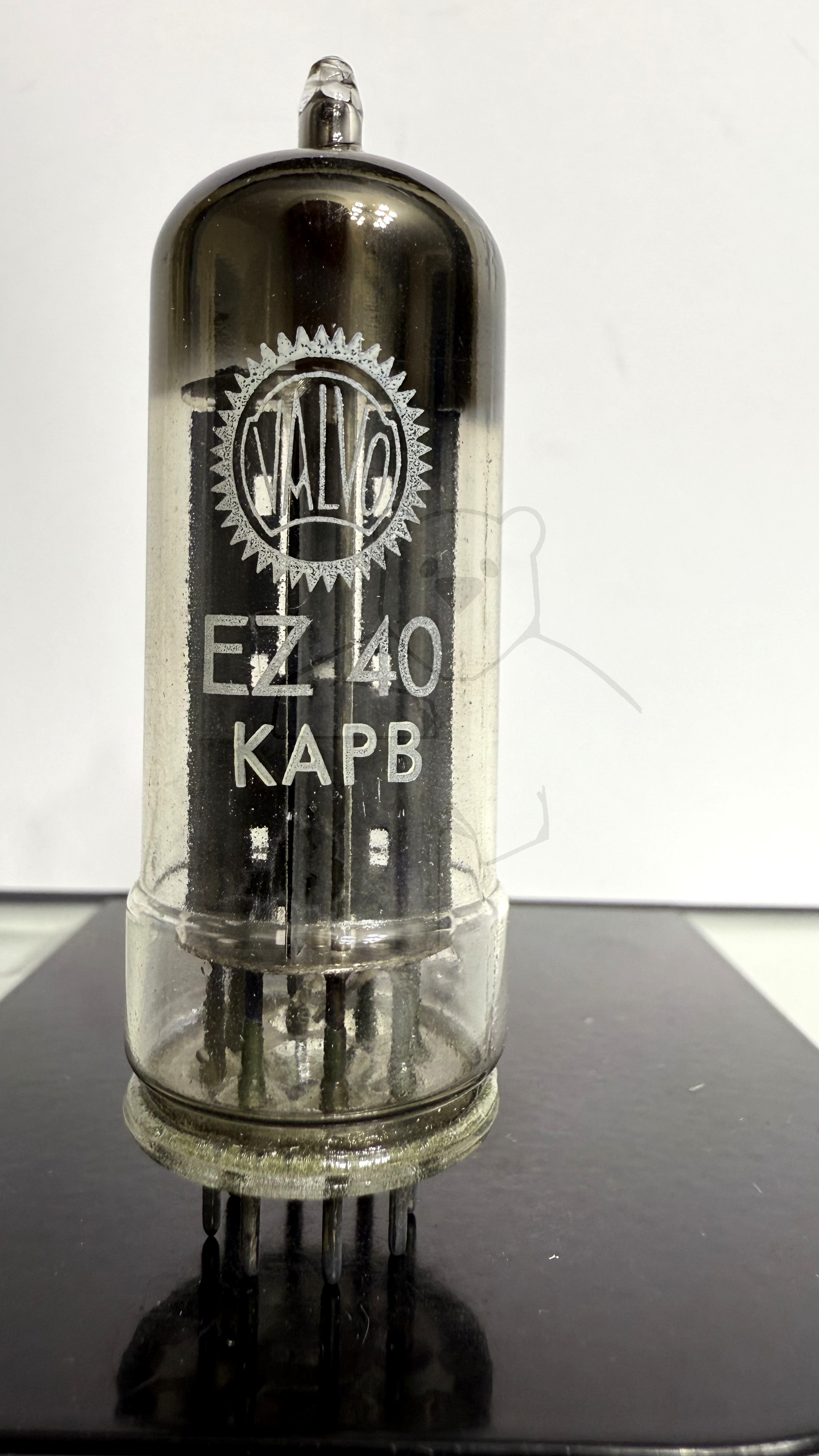

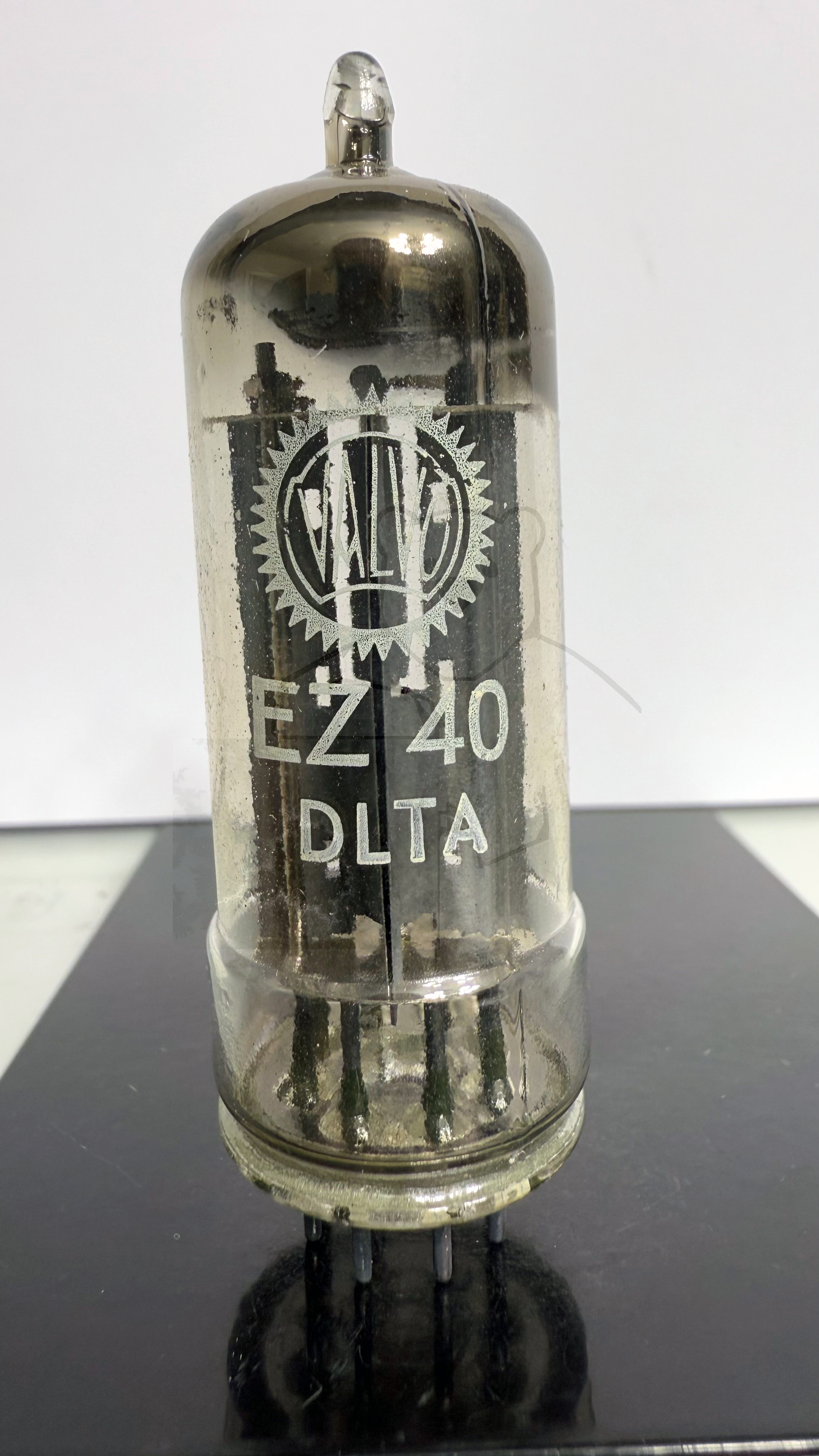

Daten und Bilder der Röhre: EZ40

🔎 Beschreibung der Röhre: EZ40

Name	EZ40
Vergleichsname	6BT4
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:41:20

🔎 Beschreibung der Systeme für die Röhre: EZ40

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	6
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EZ40

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EZ40
Anwendung EZ40 Version 1.pdf (33 kB)
Anwendung EZ40 Version 2 [www.tubedata.info].pdf (283 kB)
Datenblatt EZ40 Philips [www.tubedata.info].pdf (76 kB)
Pruefkarte EZ40 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte EZ40 EZ113 EZ41 VG1 7Z4 - Funke W19 Roehrenpruefer.pdf (162 kB)
