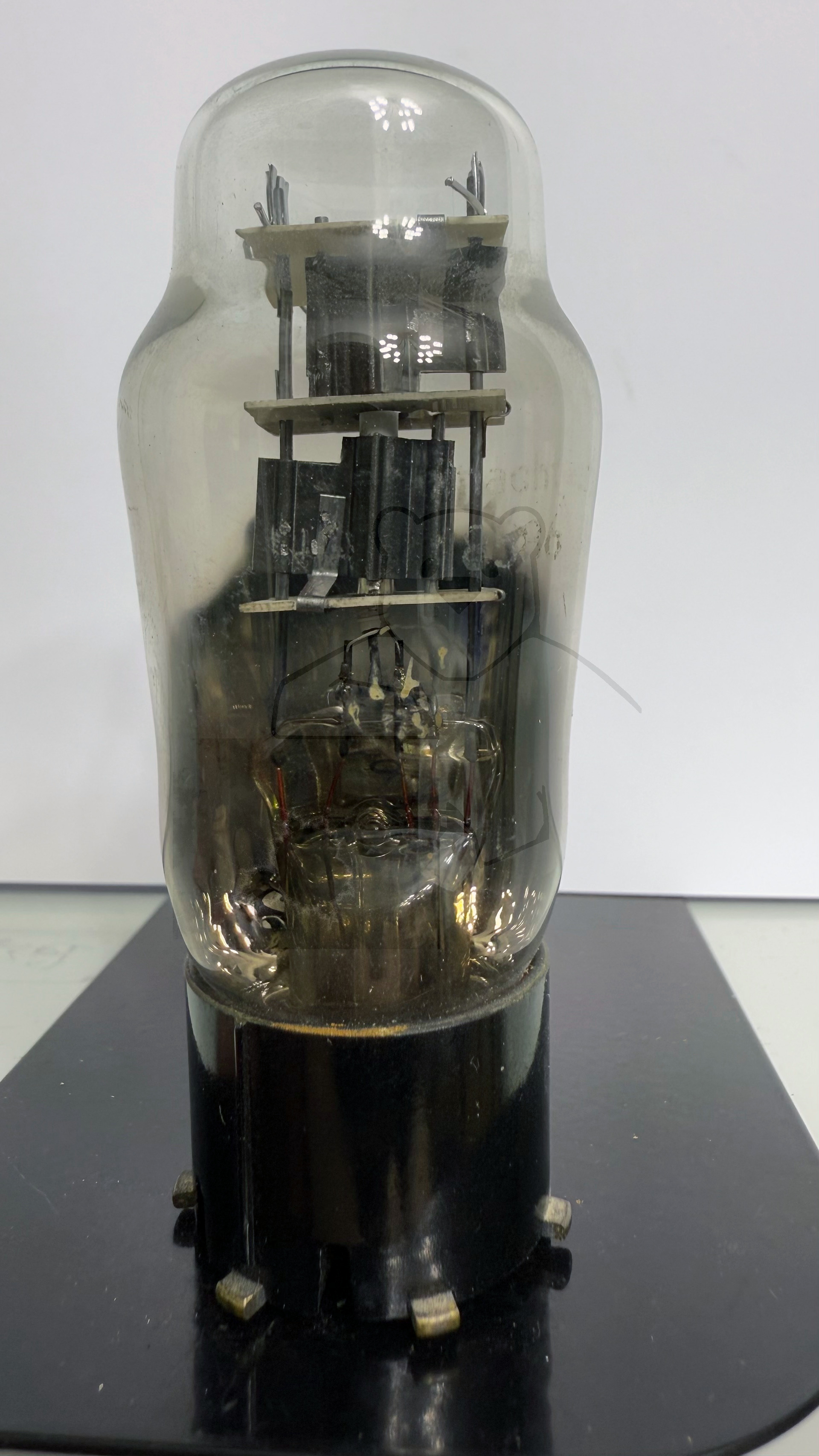

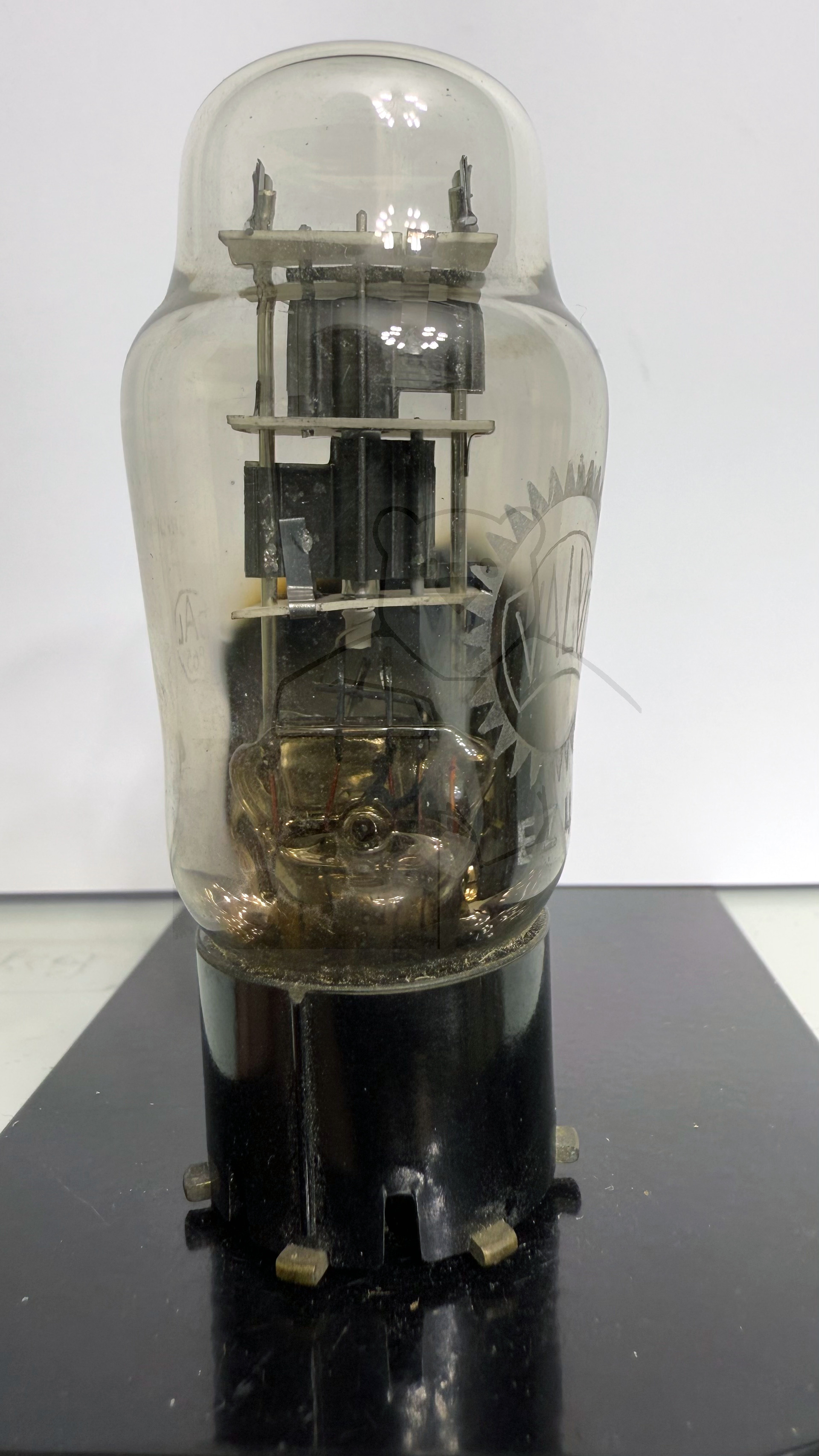

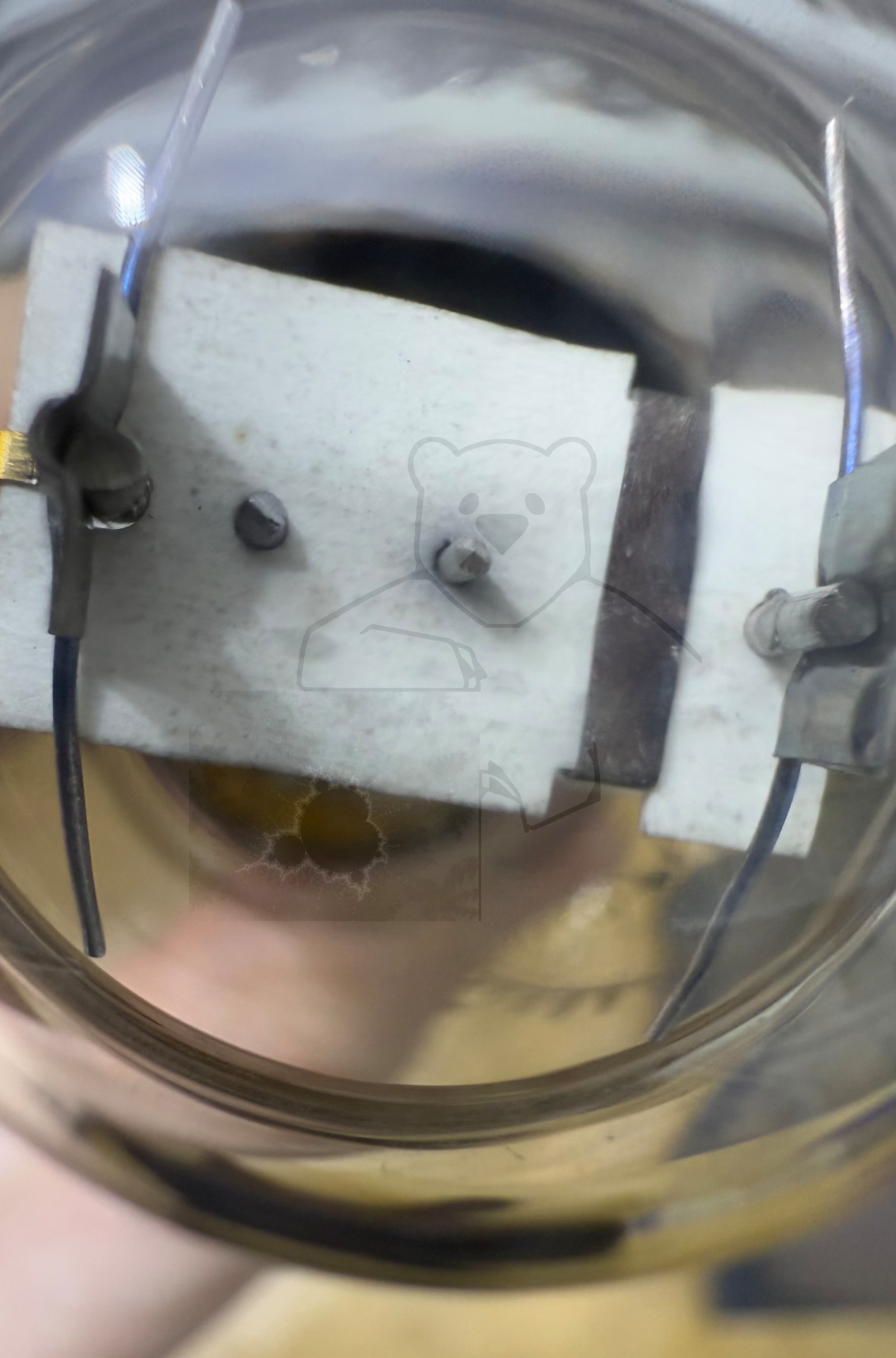

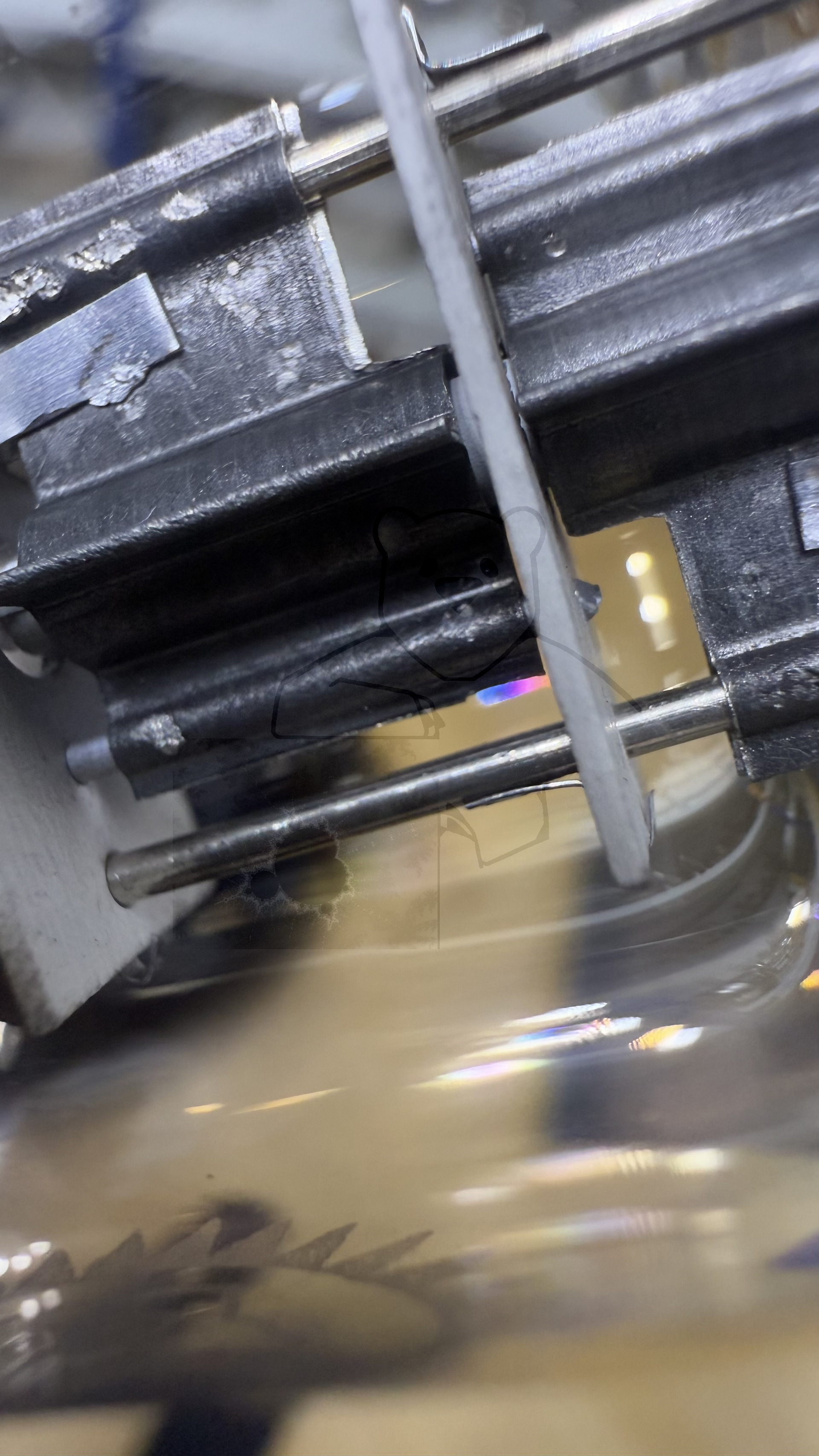

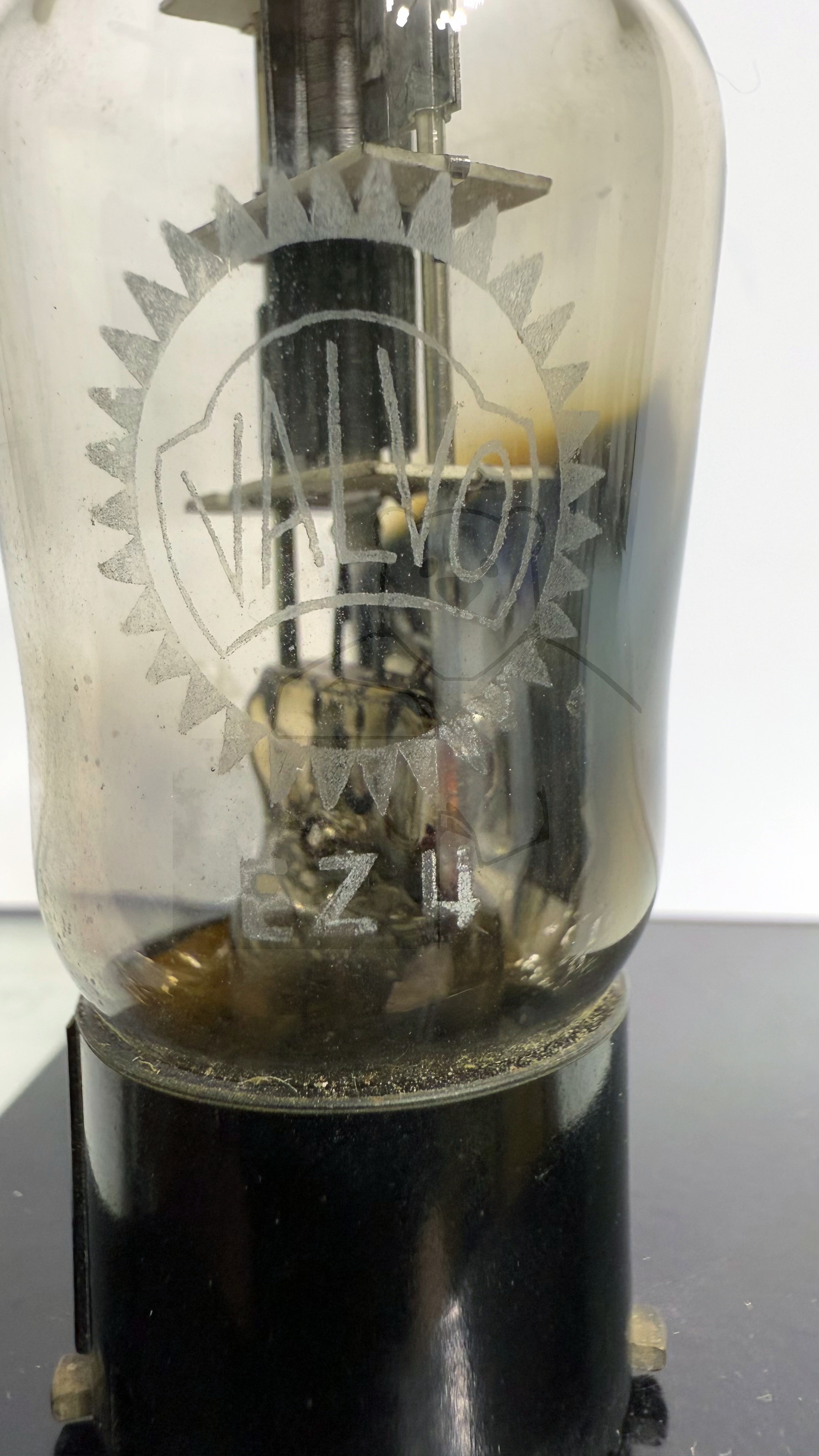

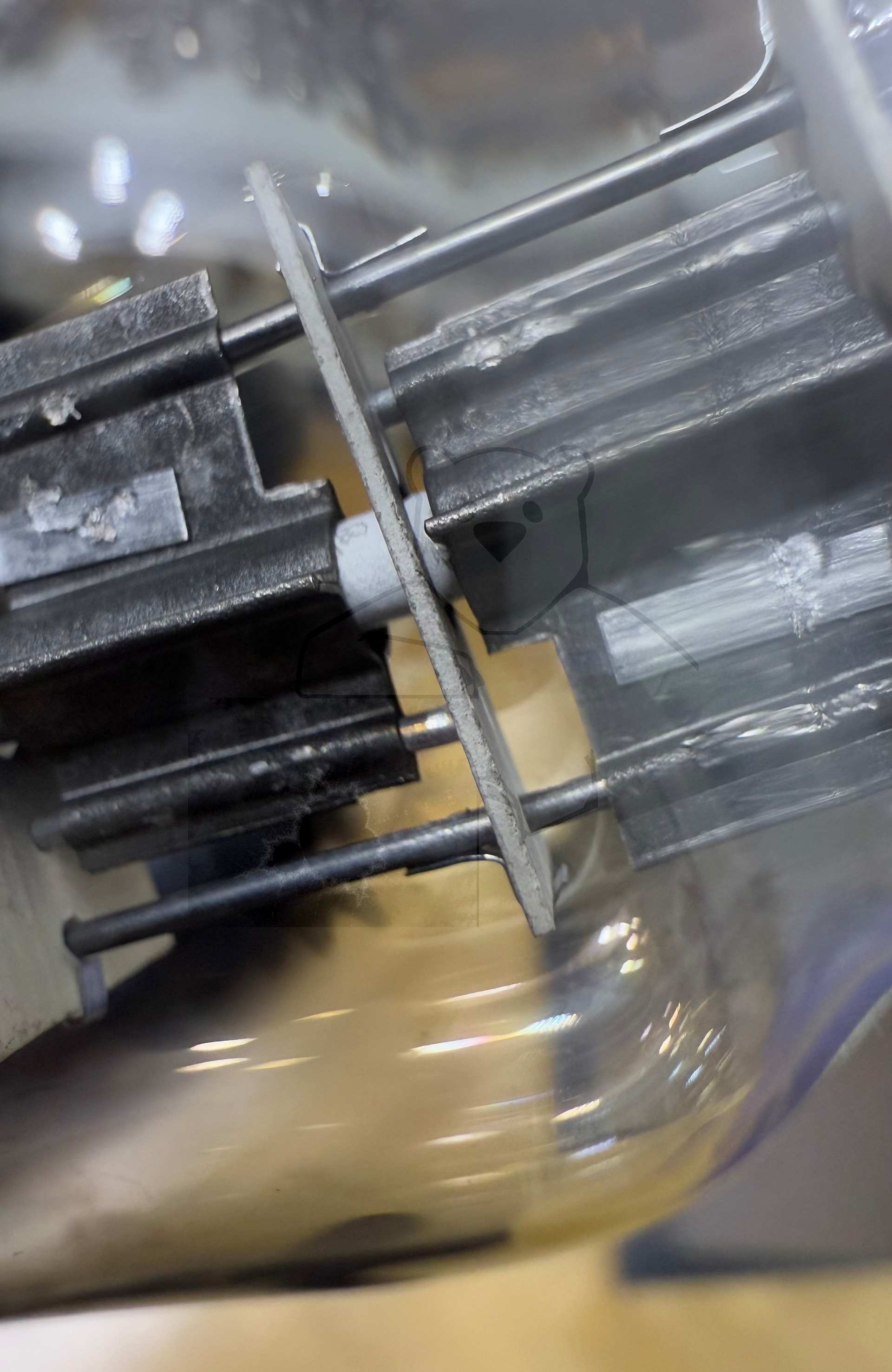

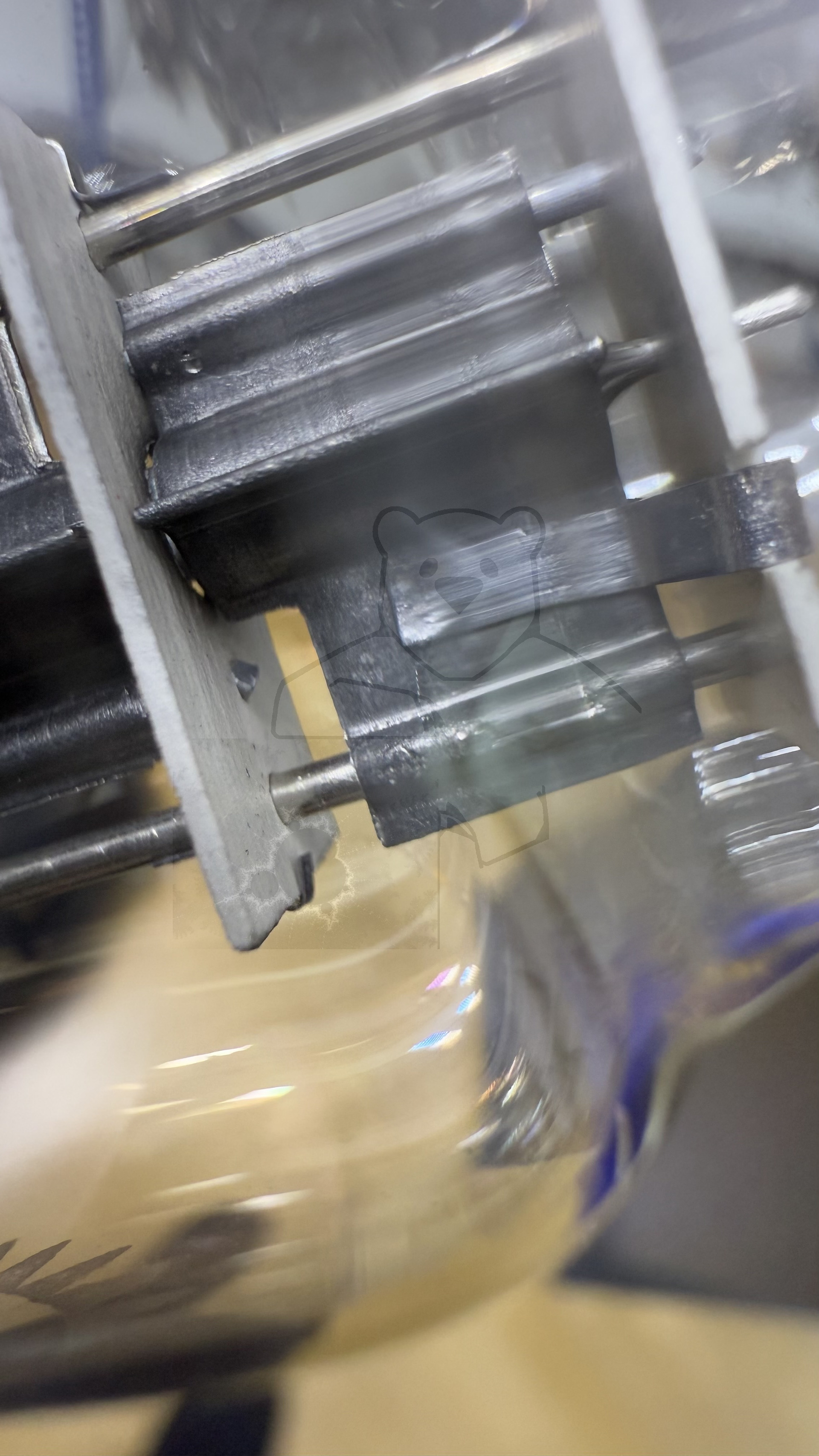

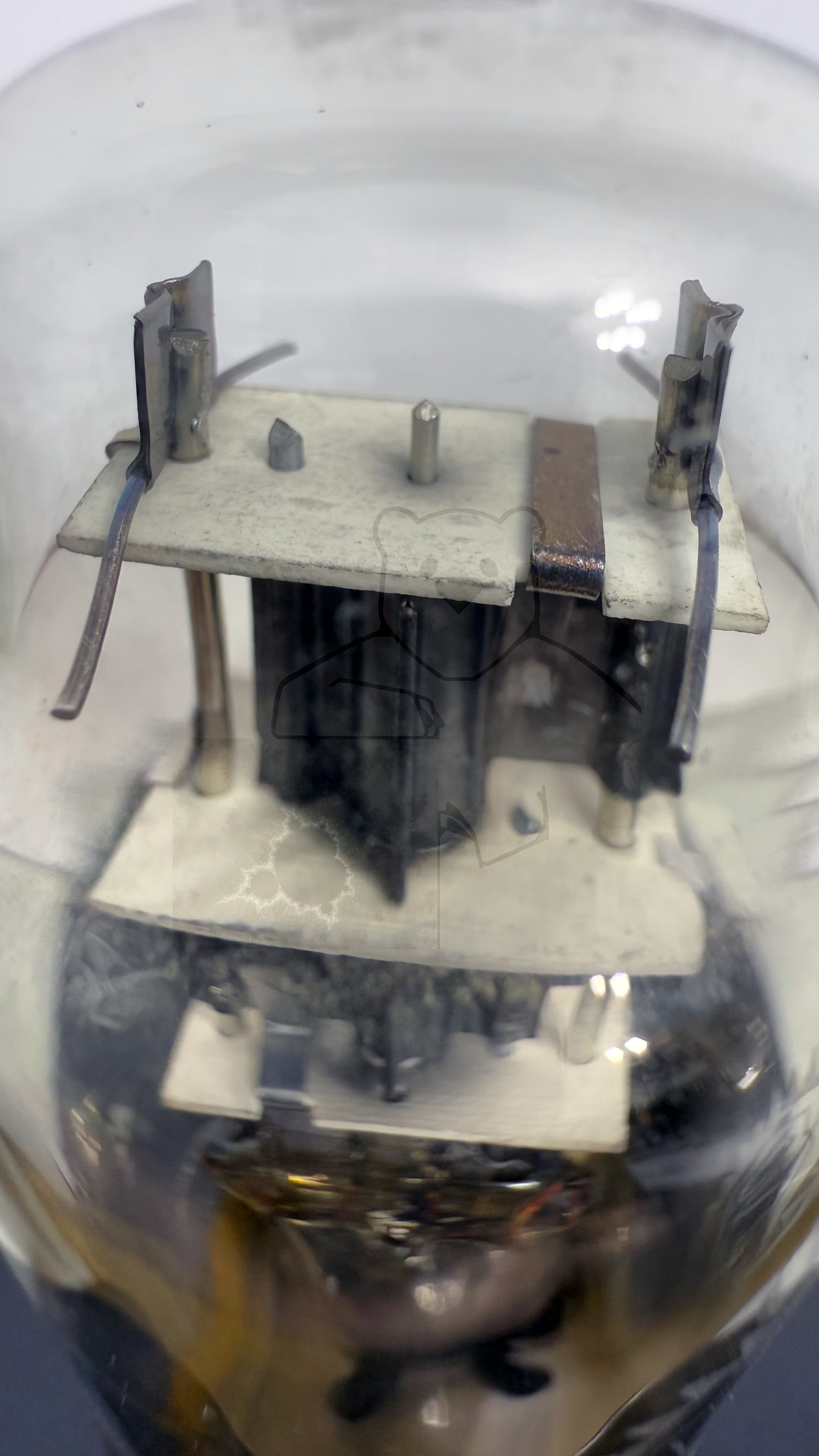

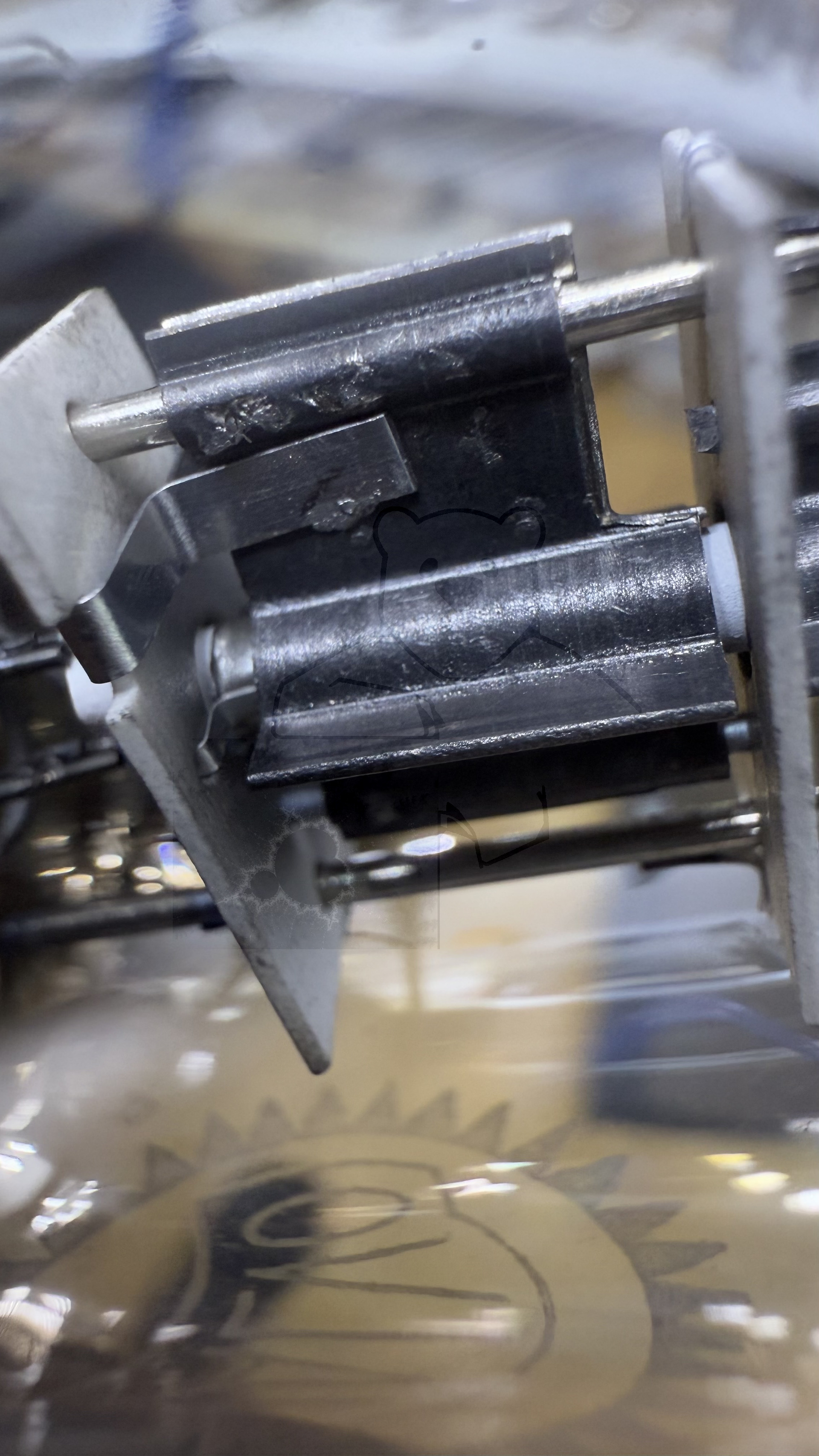

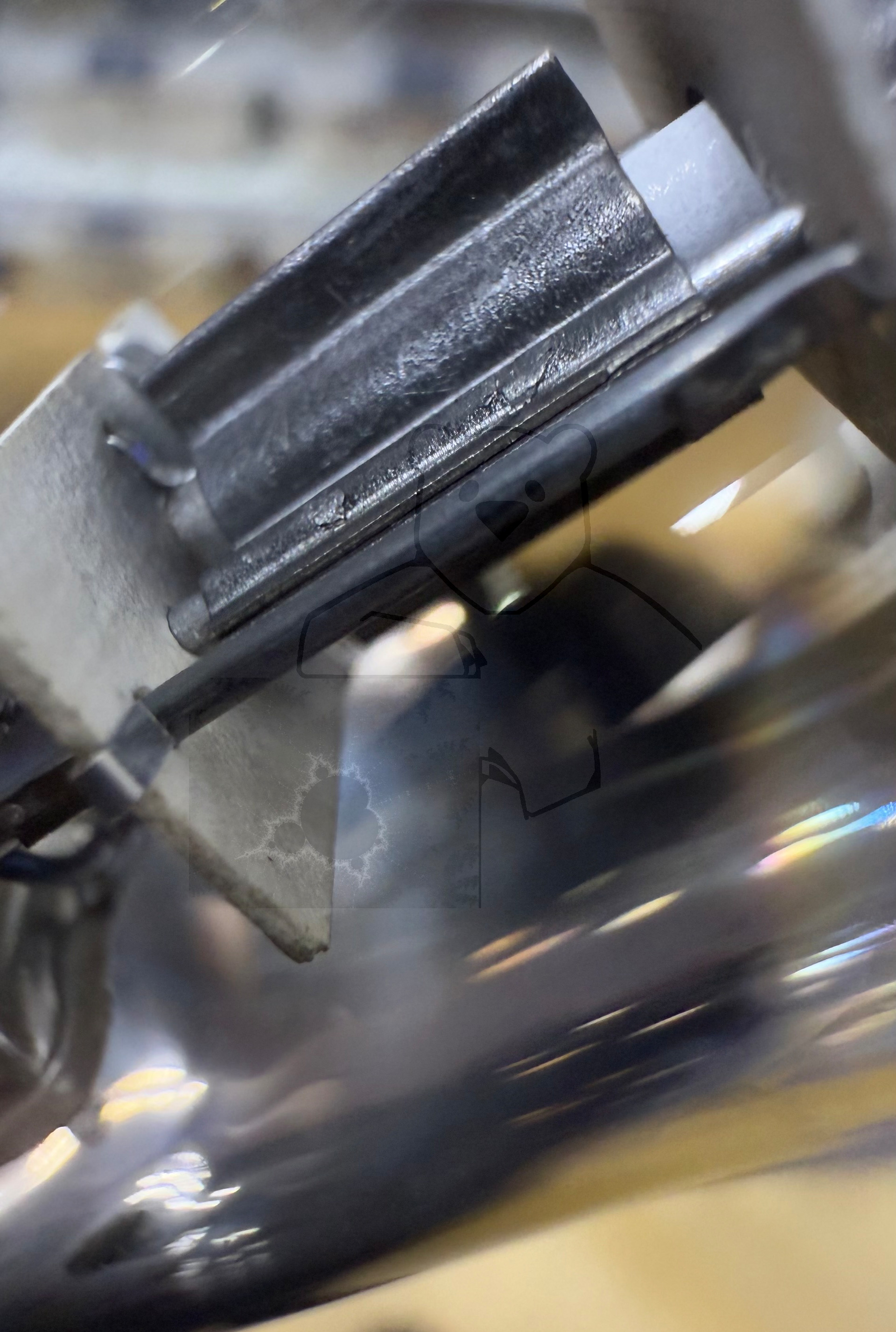

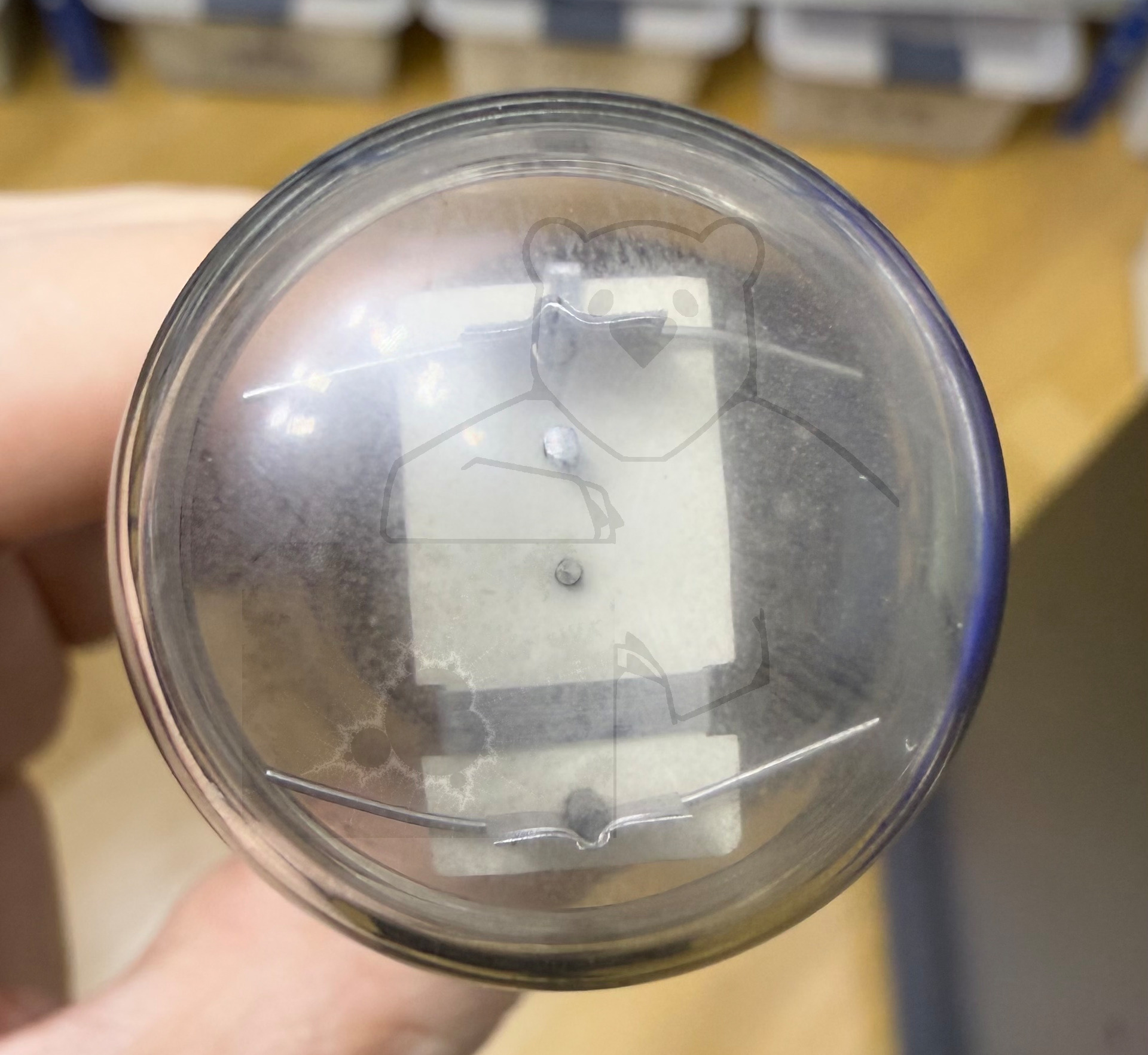

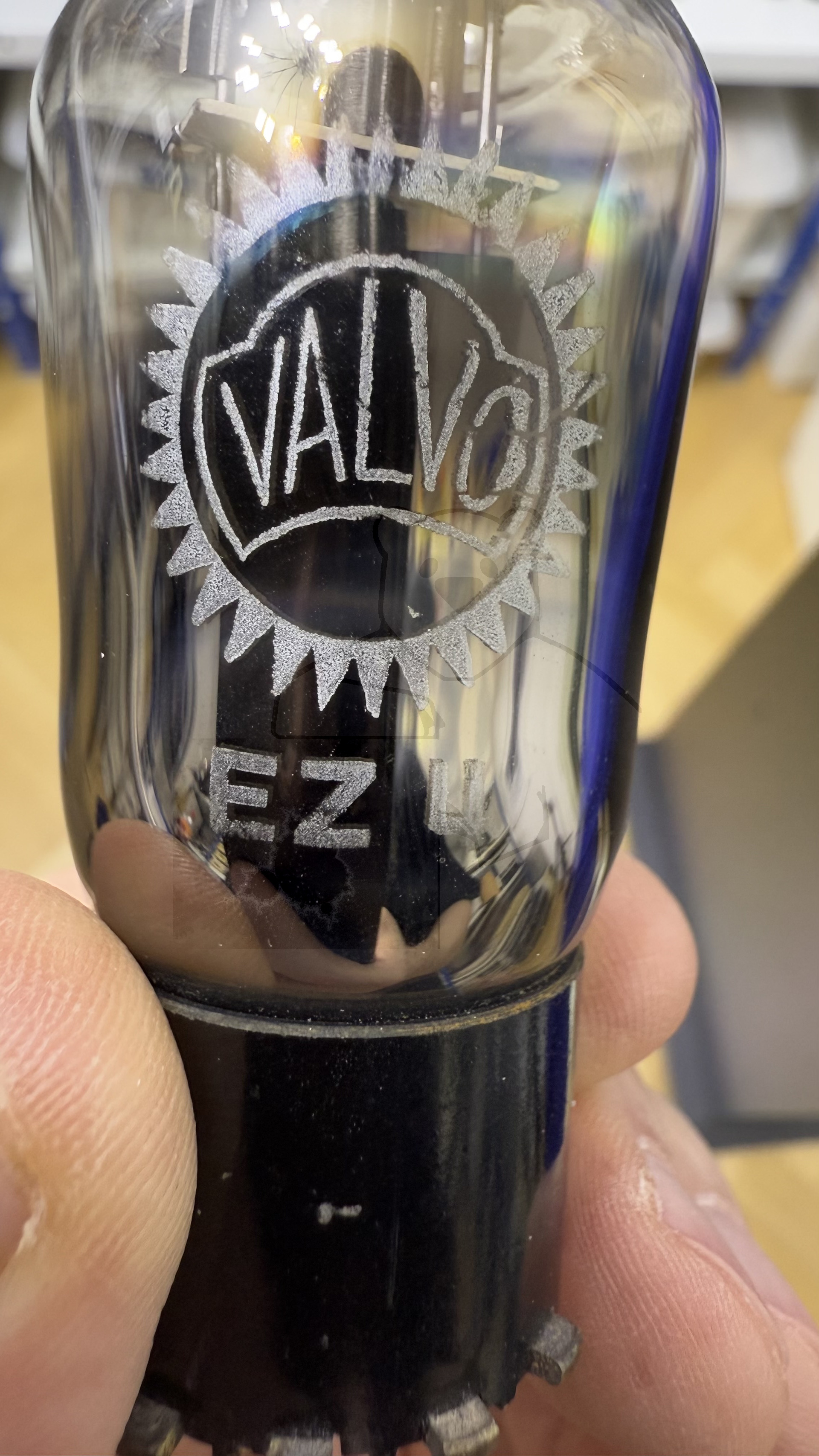

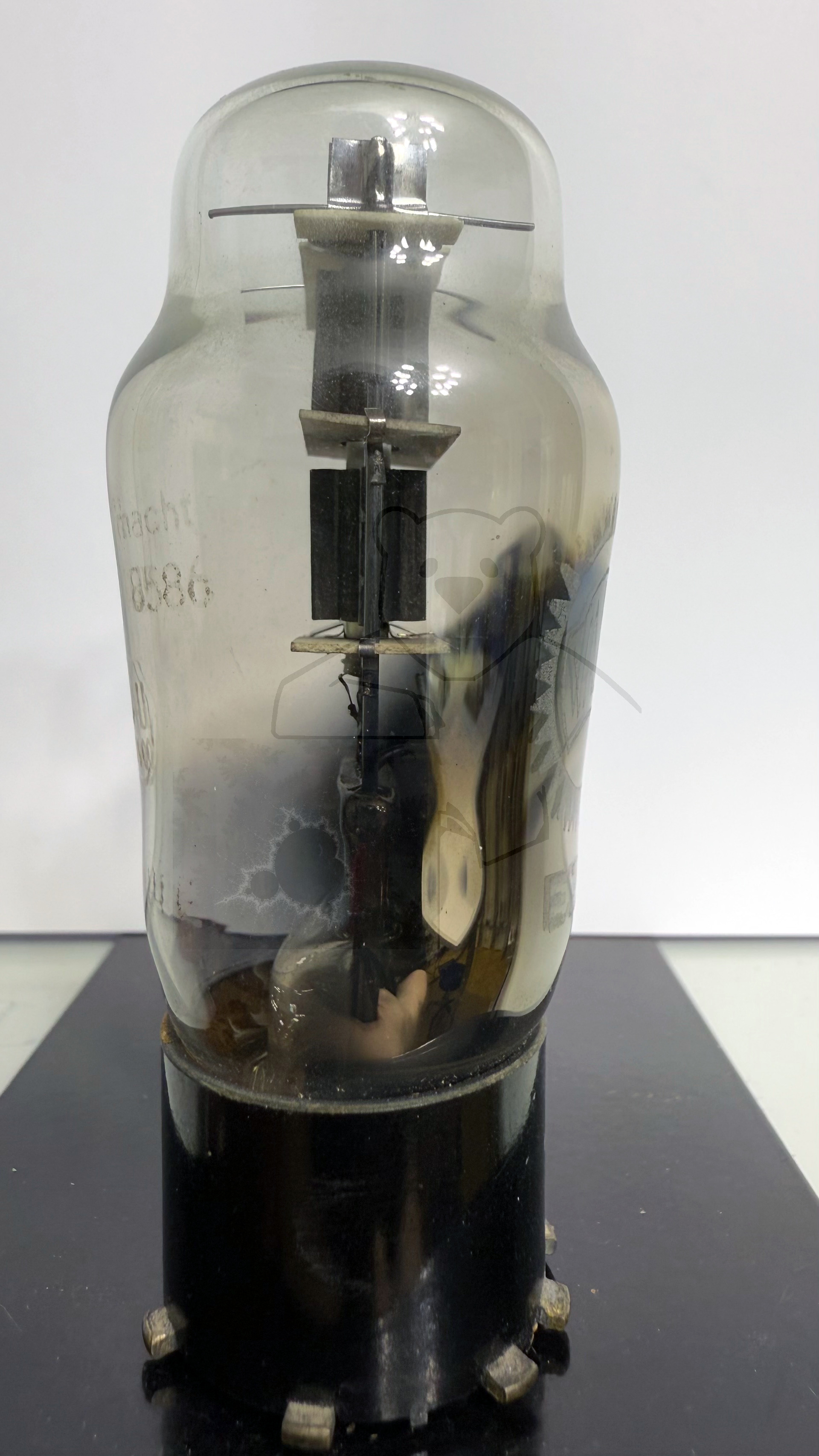

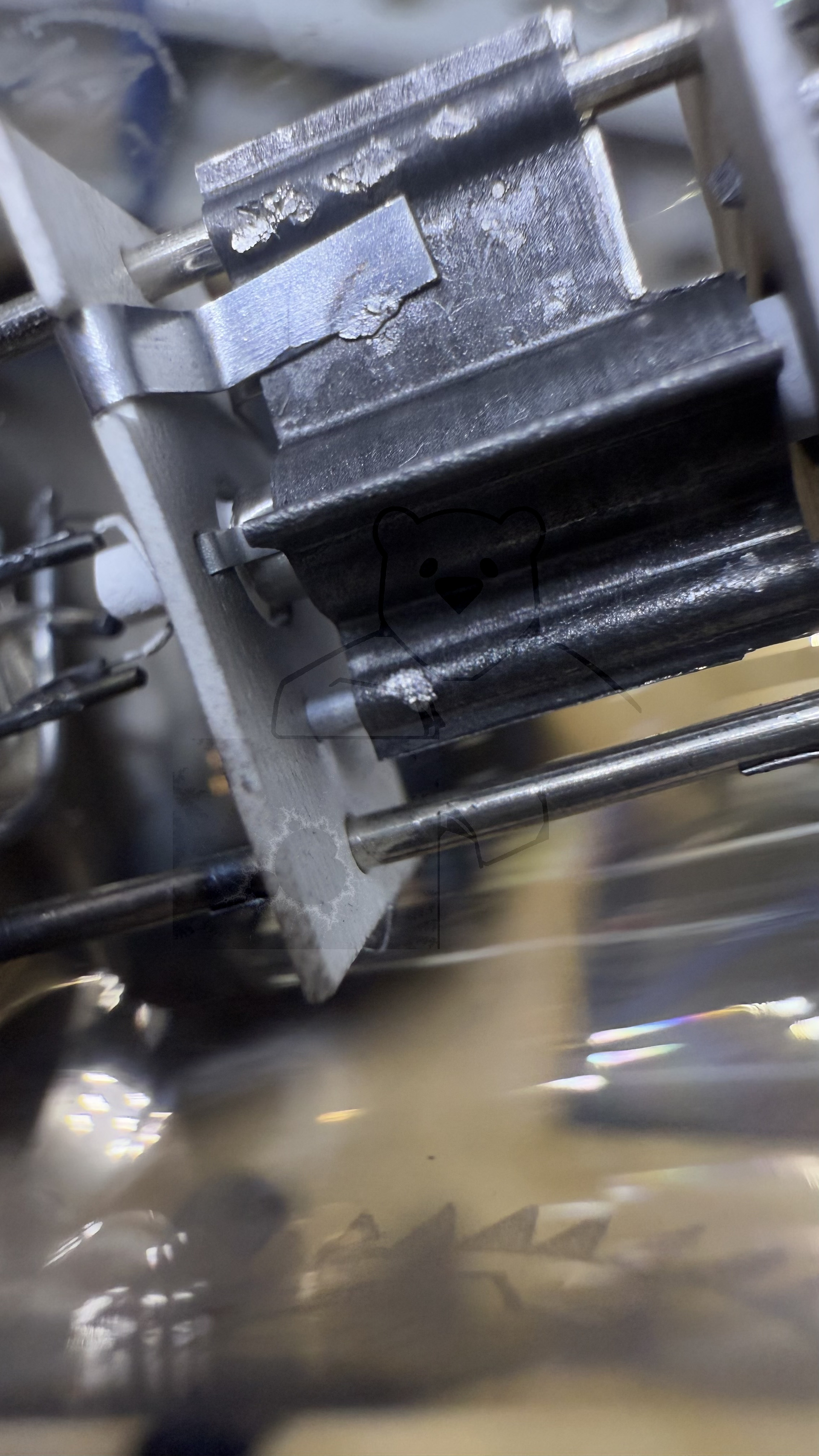

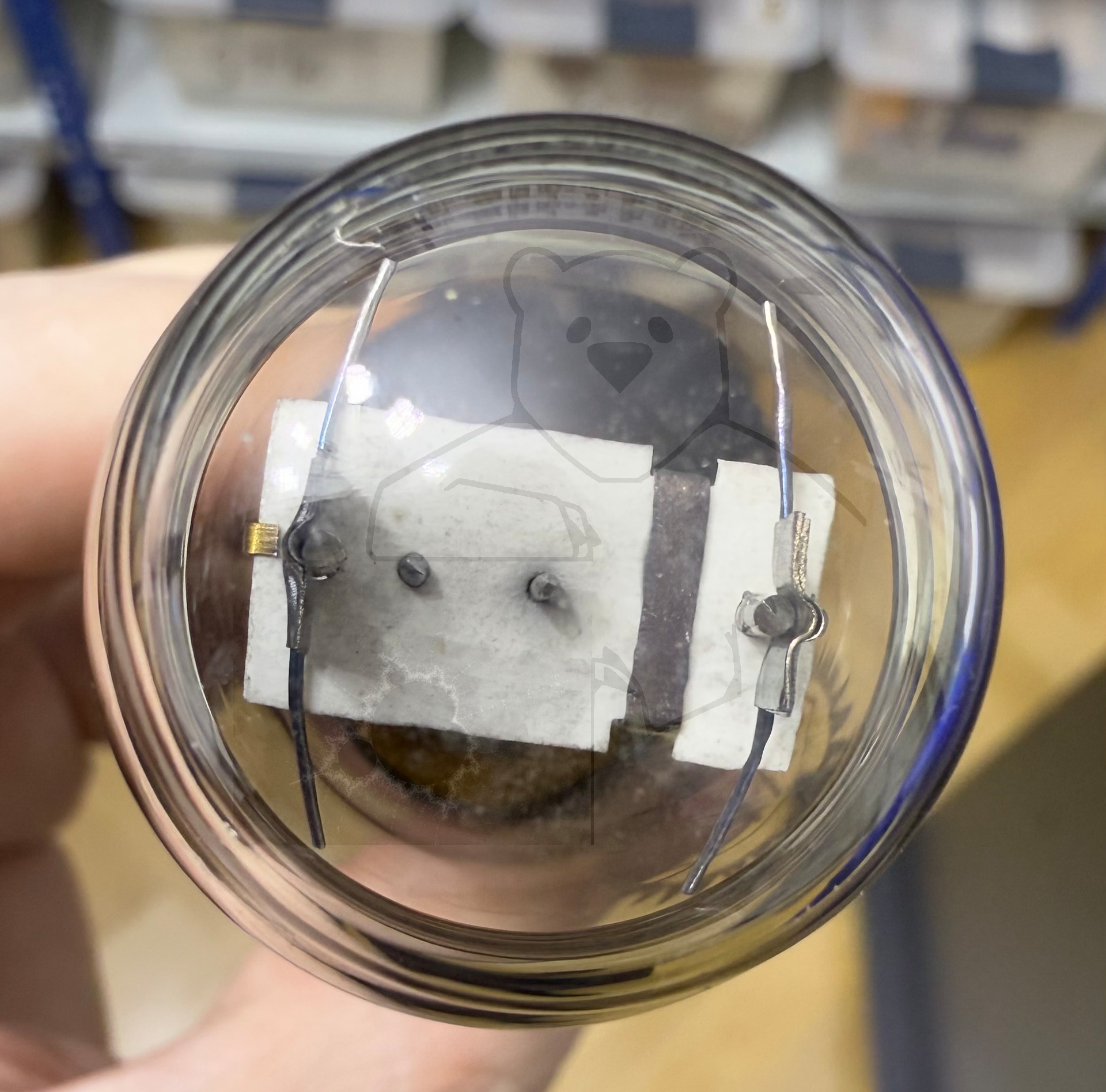

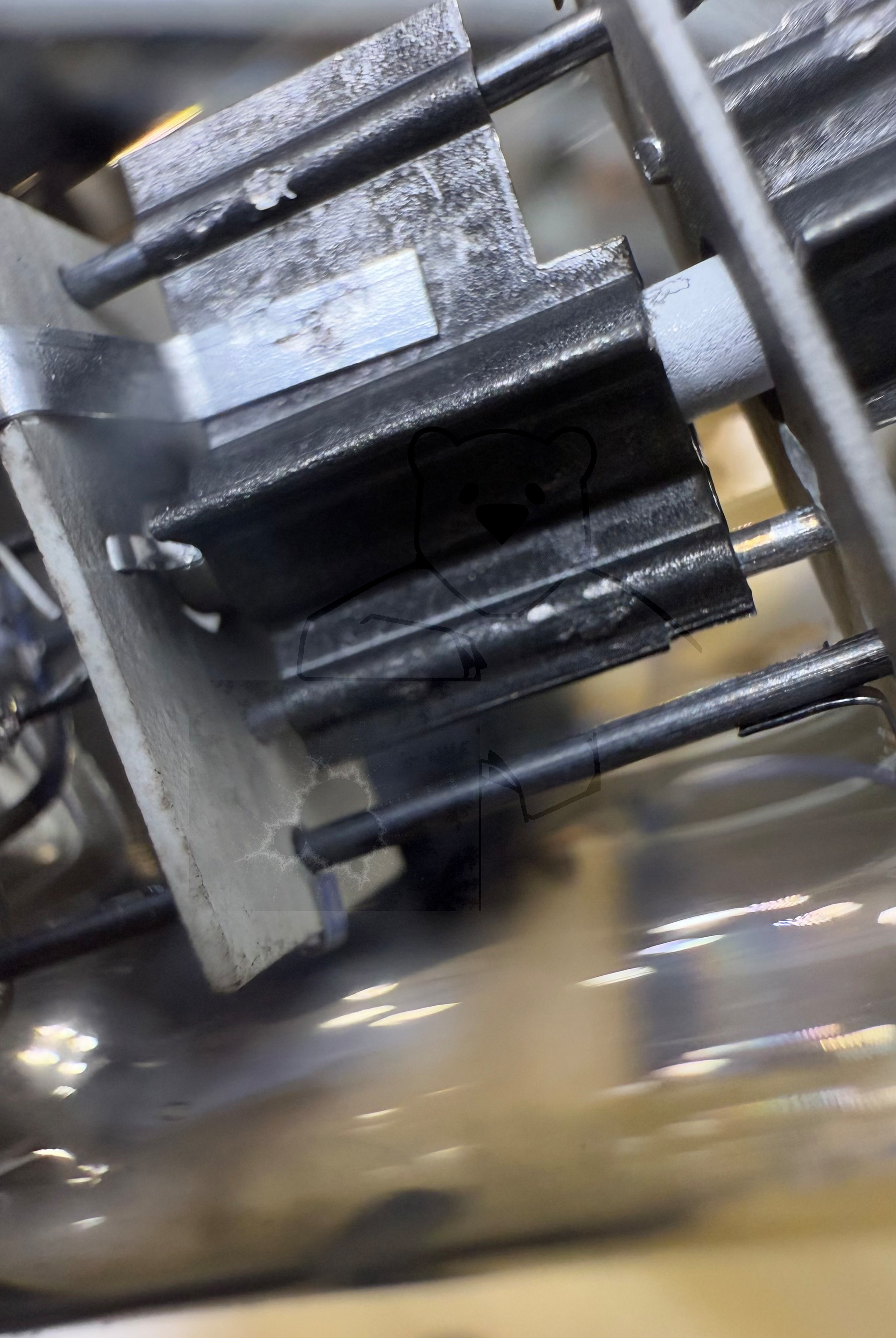

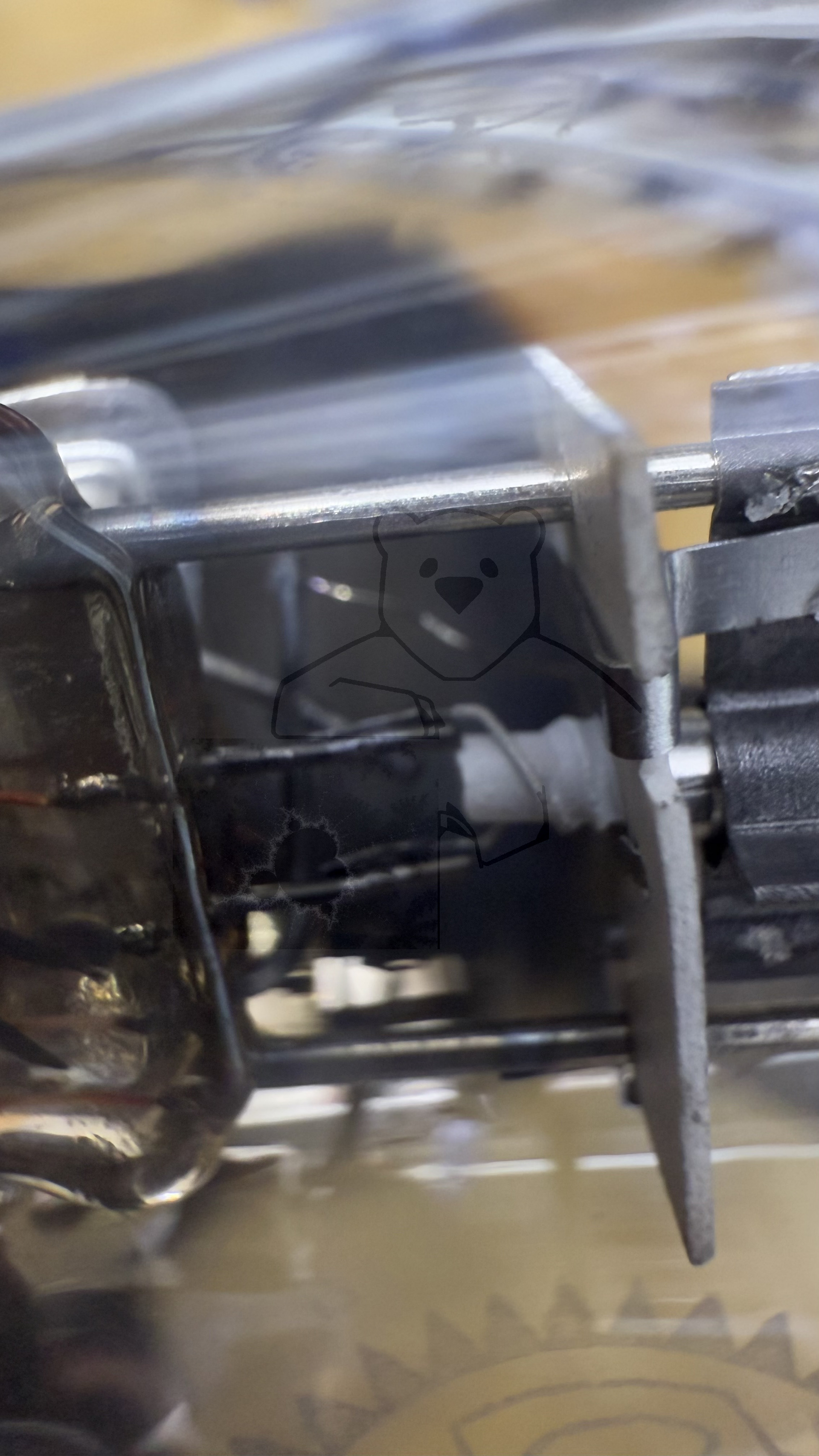

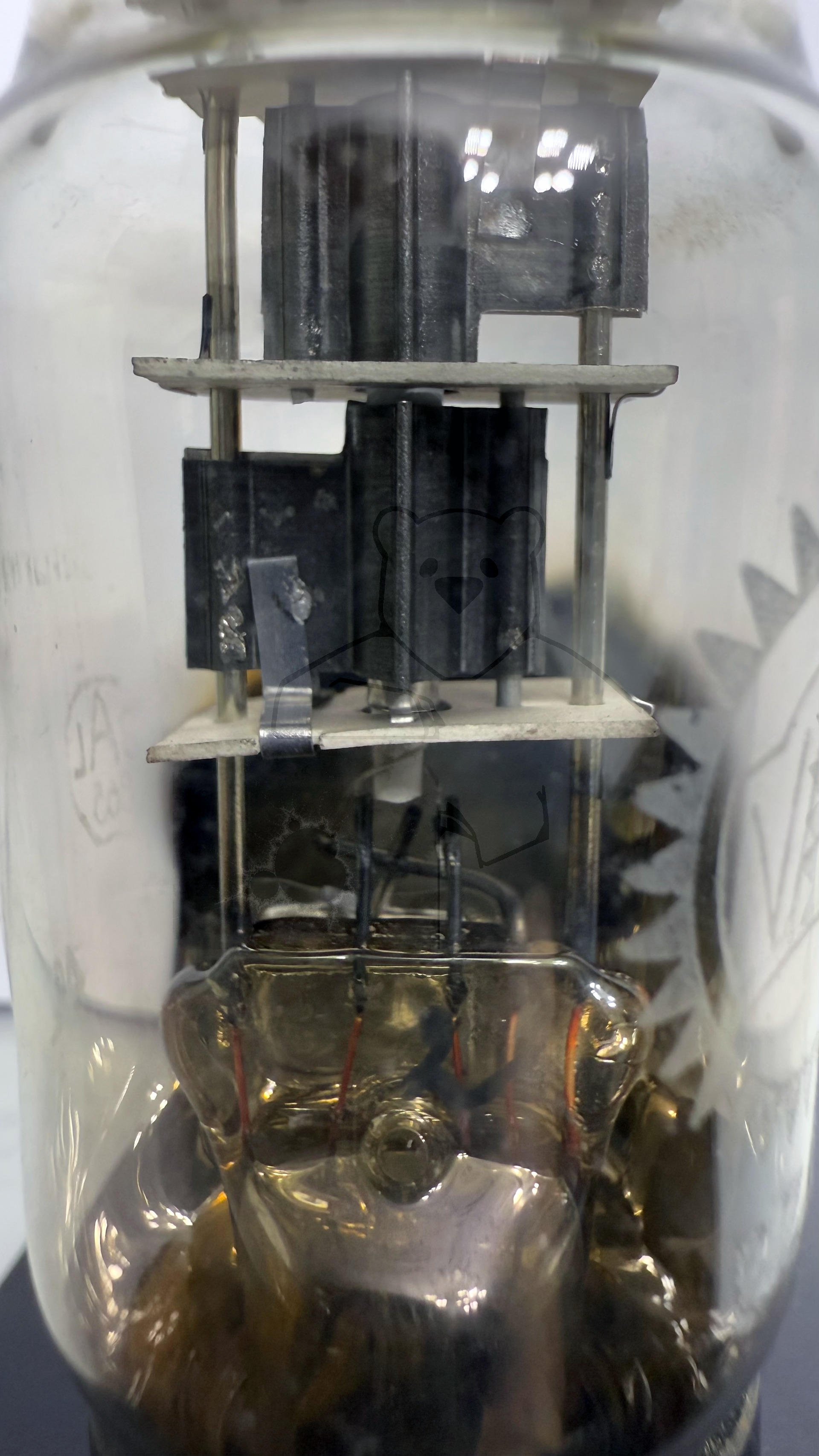

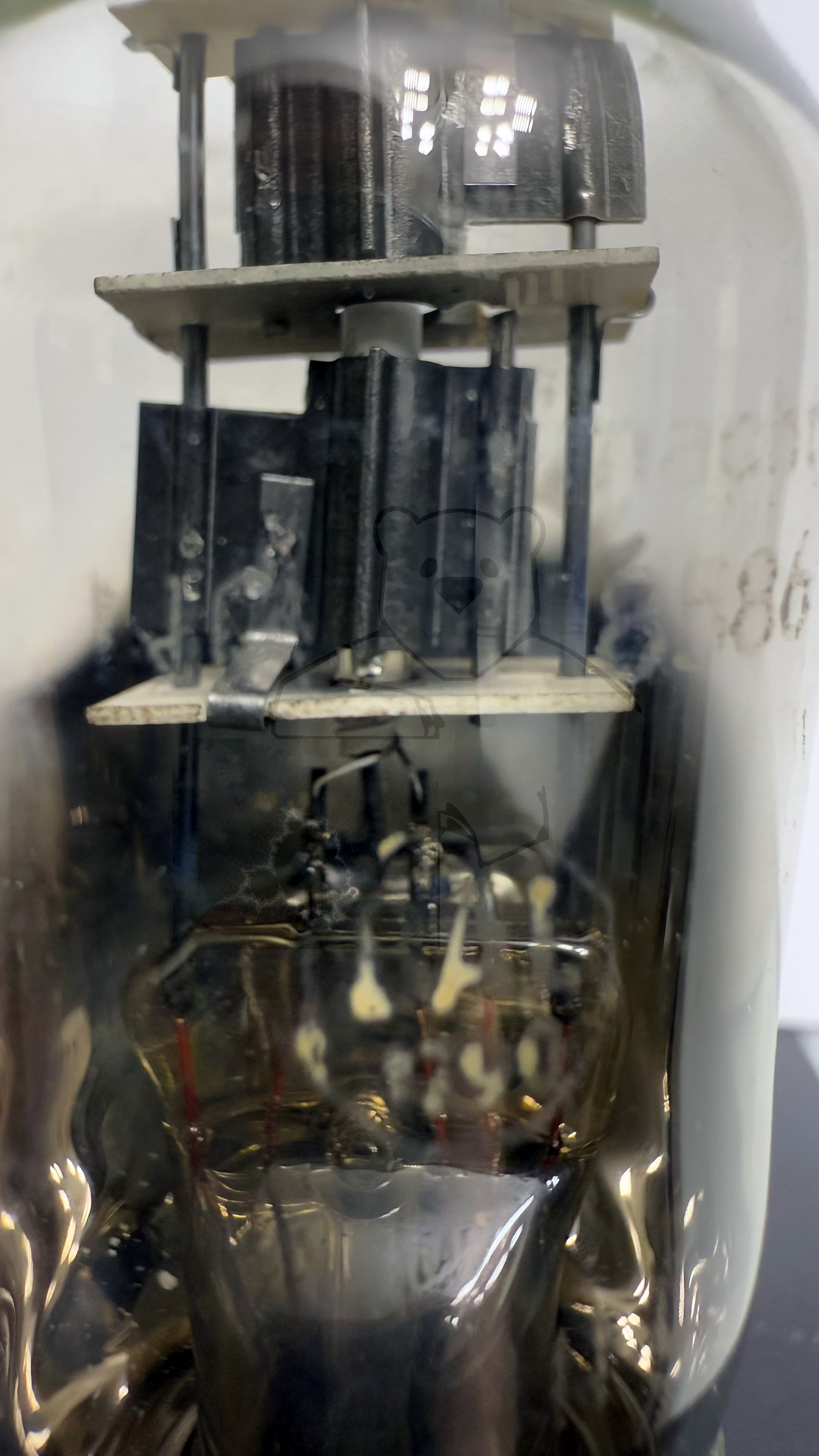

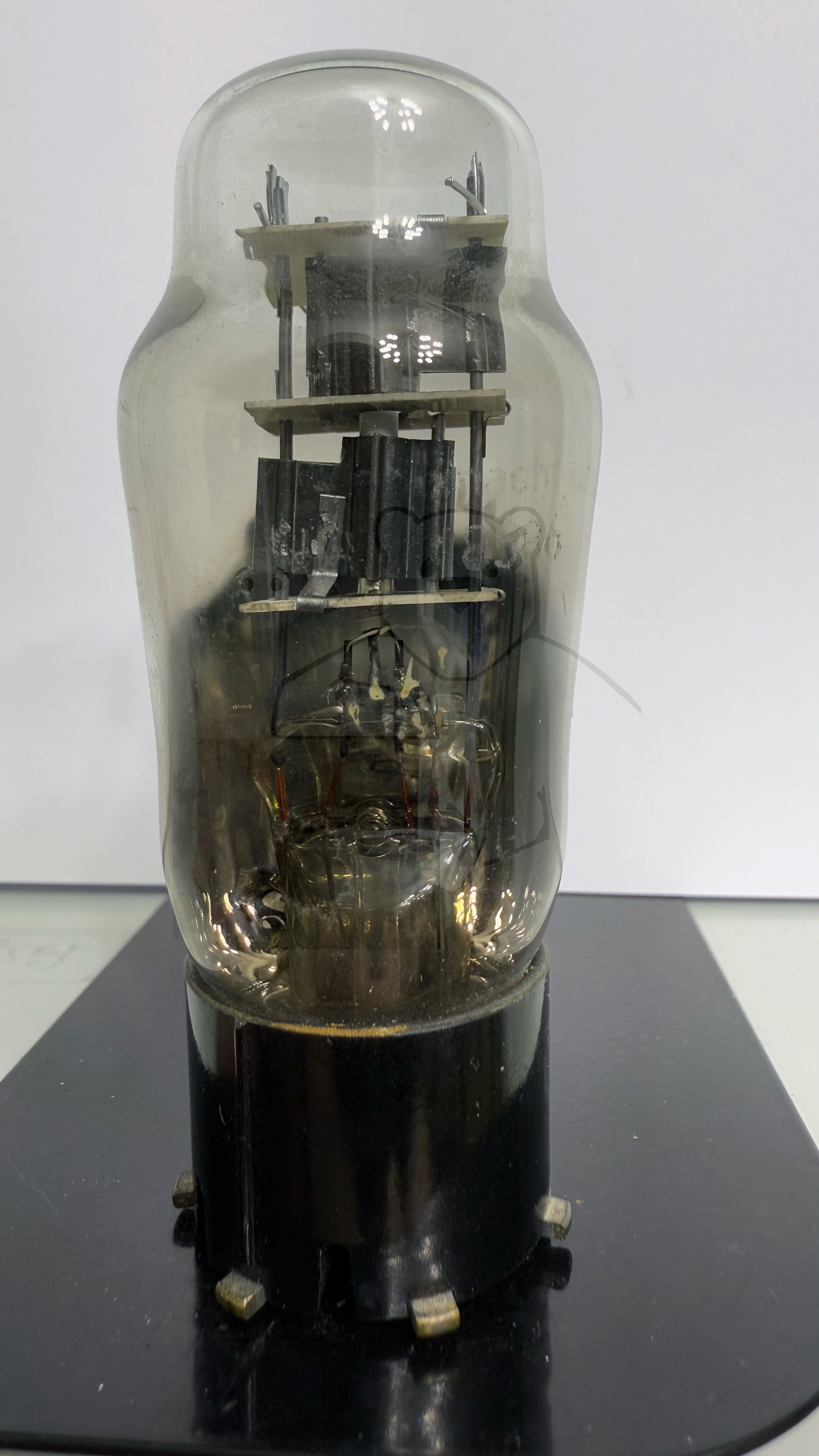

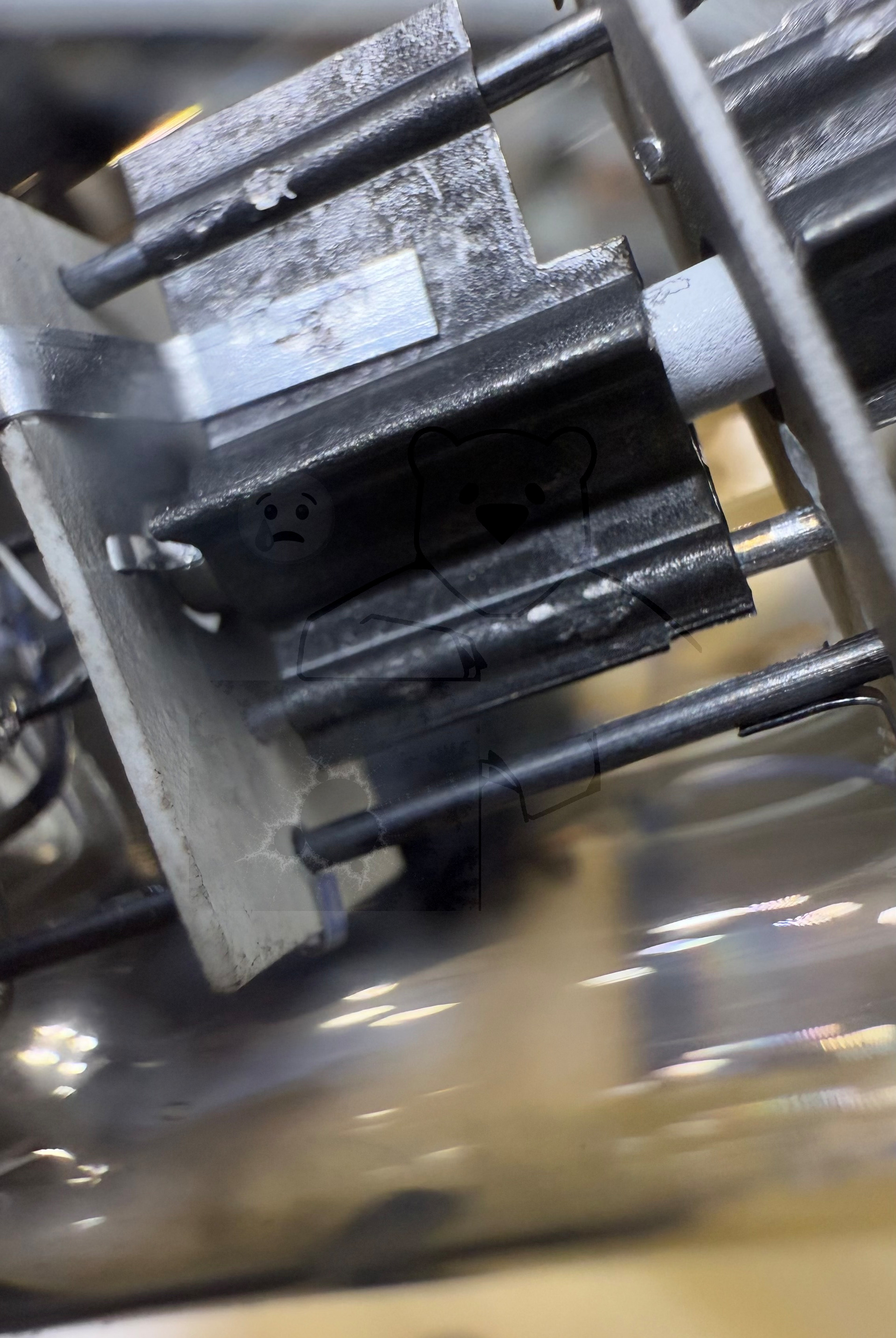

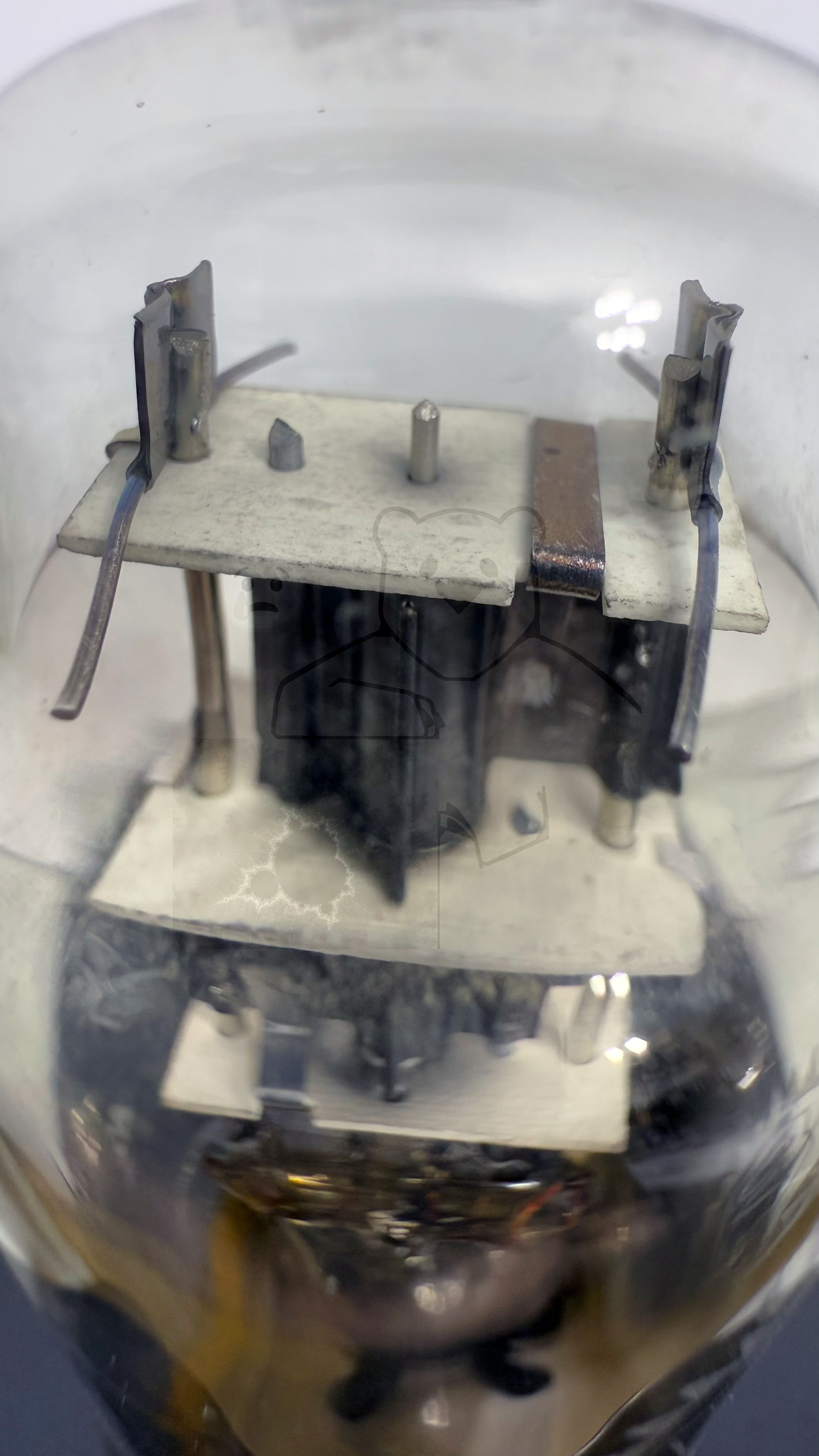

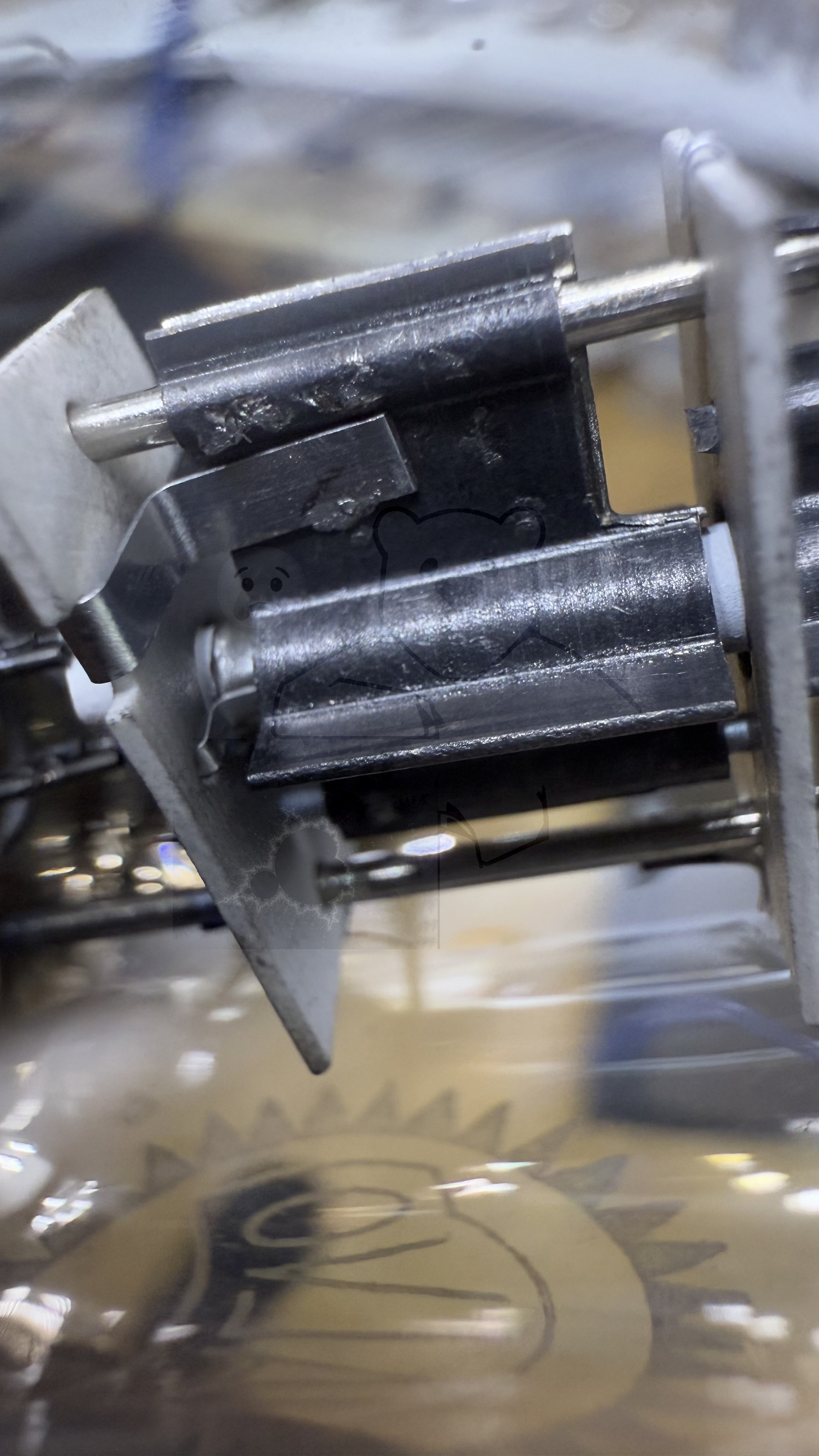

Daten und Bilder der Röhre: EZ4

🔎 Beschreibung der Röhre: EZ4

Name	EZ4
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt

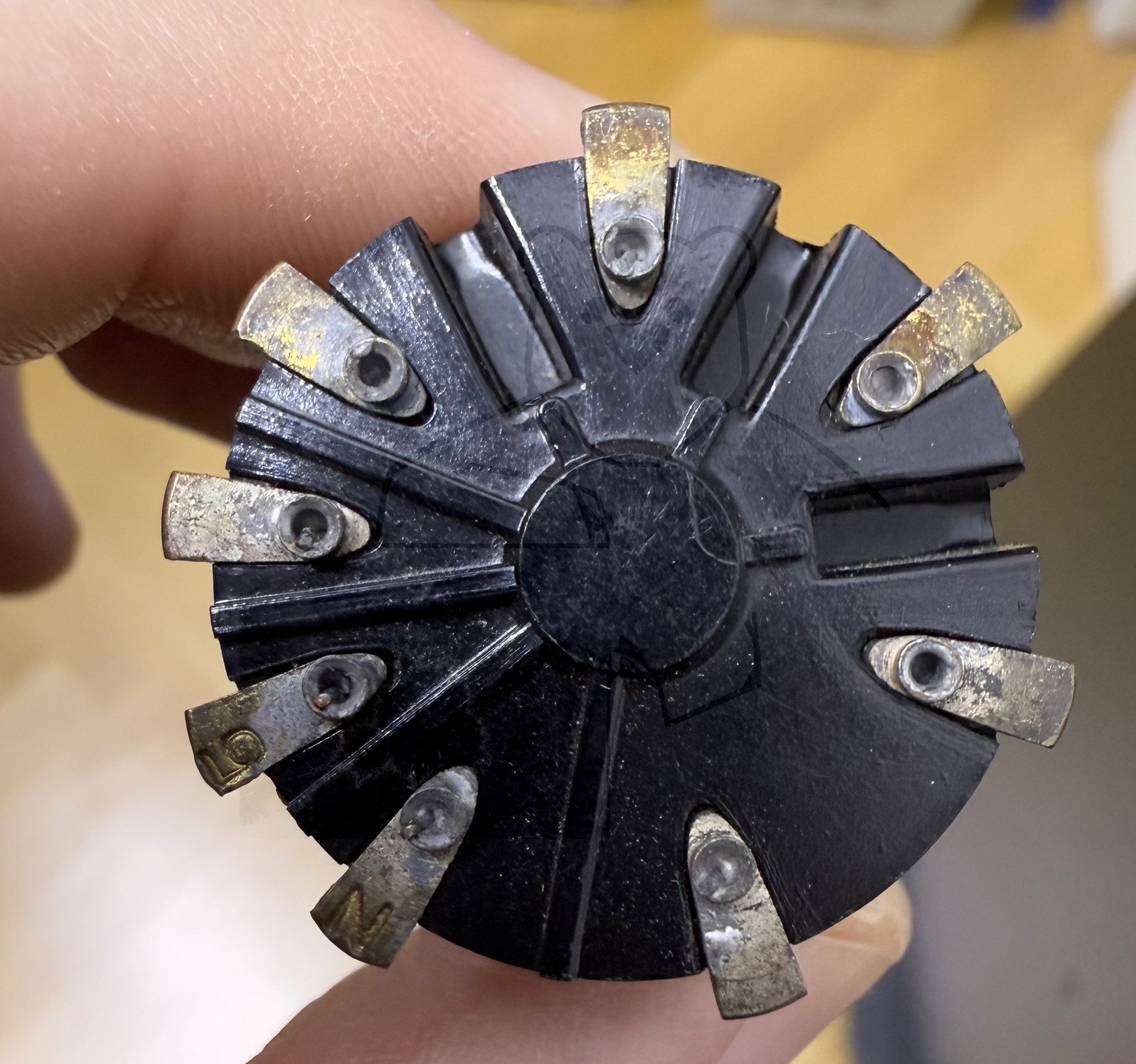

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:40:03

🔎 Beschreibung der Systeme für die Röhre: EZ4

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	8
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

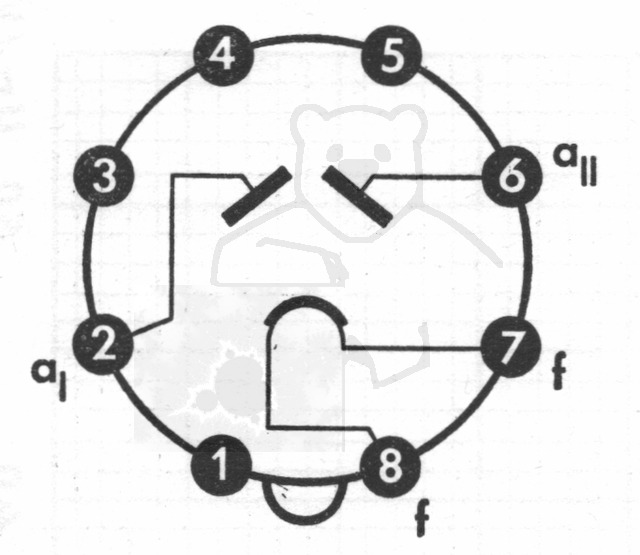

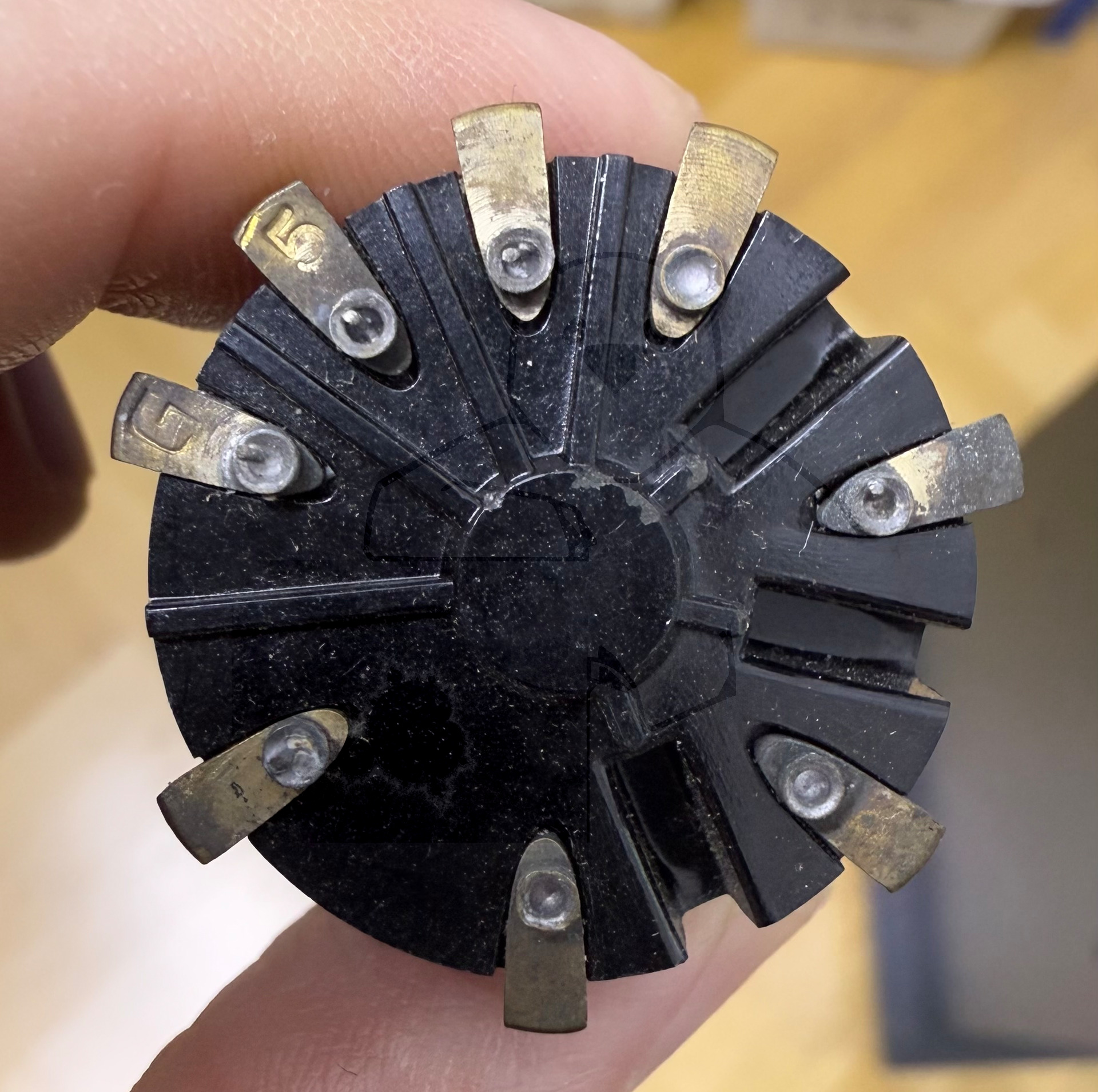

🔎 Sockelschaltung der EZ4

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EZ4
Anwendung EZ2 EZ4 Philips Version 1 [www.tubedata.info].pdf (102 kB)
Anwendung EZ2 EZ4 Philips Version 2 [www.tubedata.info].pdf (104 kB)
Anwendung EZ4 Version 1 [www.tubedata.info].pdf (134 kB)
Anwendung EZ4 Version 2 [www.tubedata.info].pdf (138 kB)
Anwendung EZ4 Version 3 [www.tubedata.info].pdf (154 kB)
Pruefkarte EZ4 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte EZ4 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte EZ40 EZ113 EZ41 VG1 7Z4 - Funke W19 Roehrenpruefer.pdf (162 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
