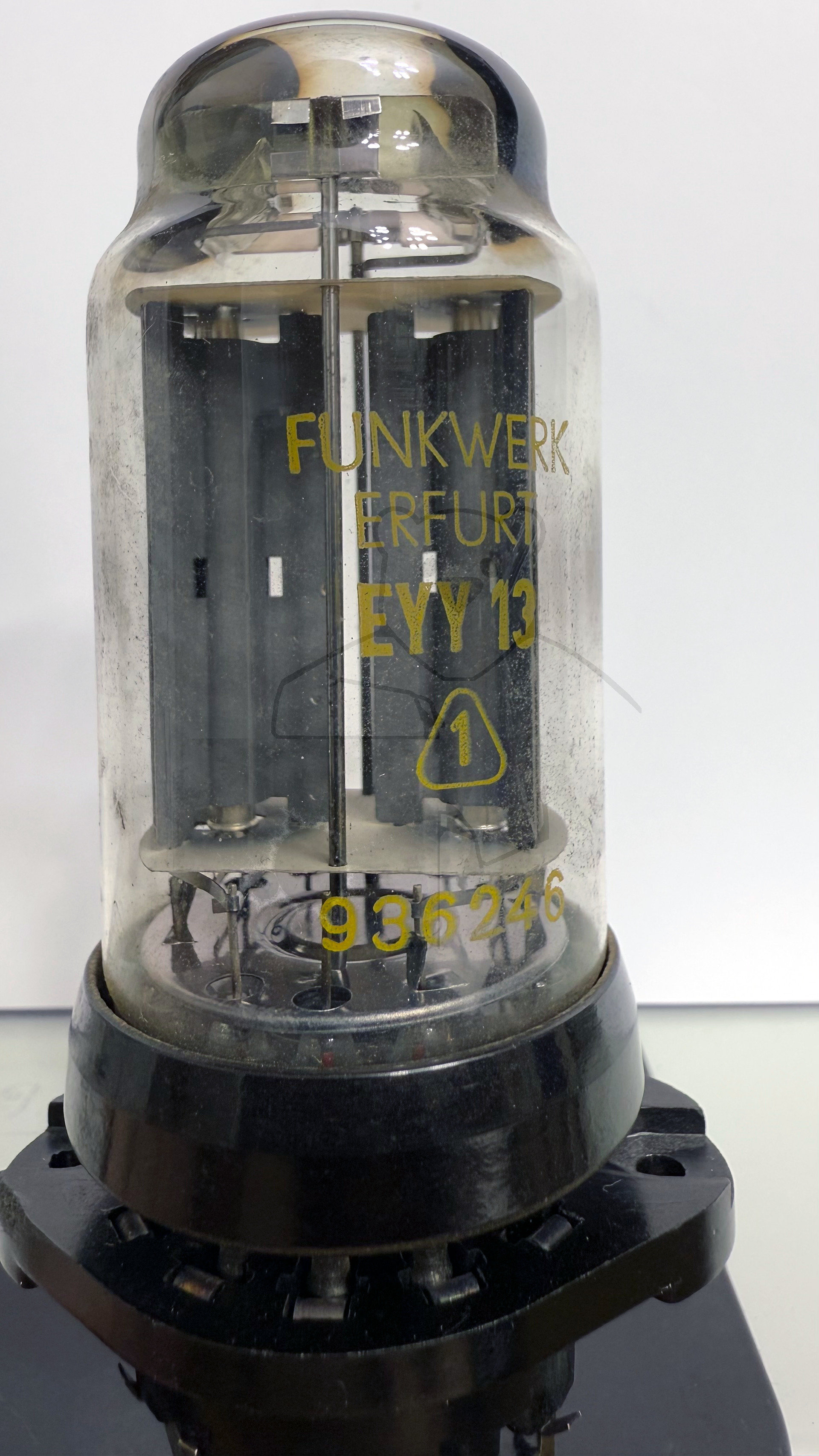

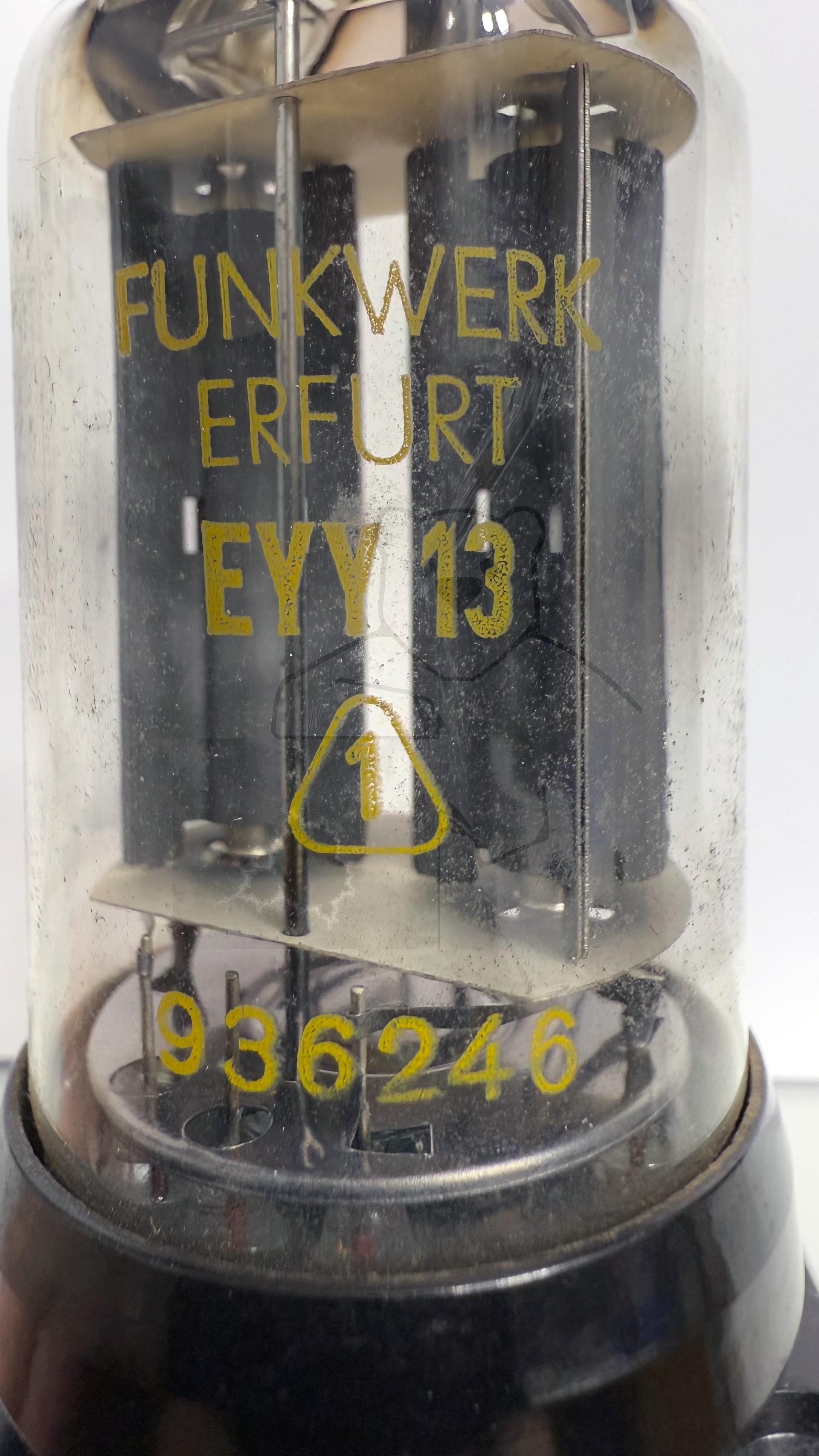

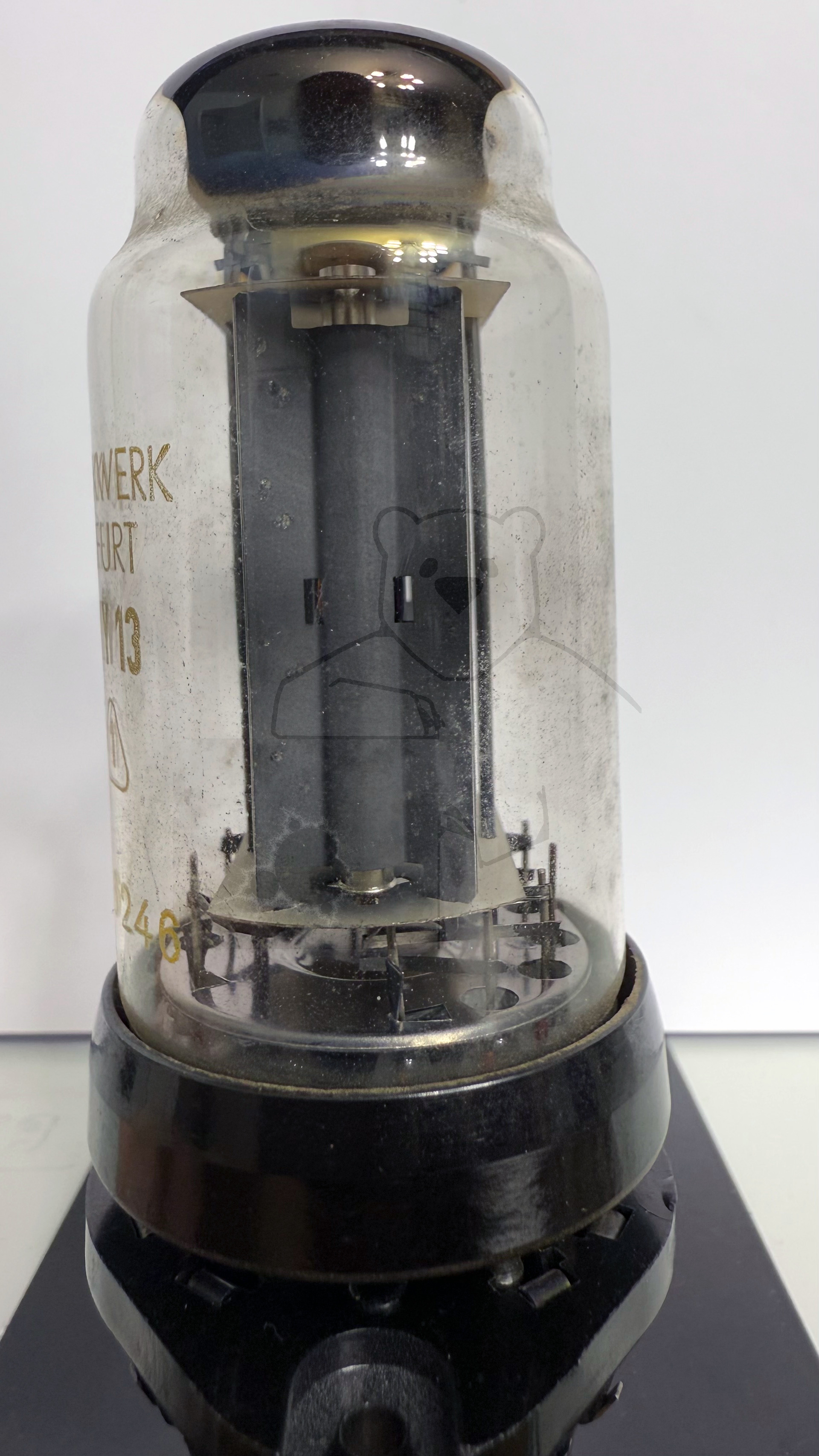

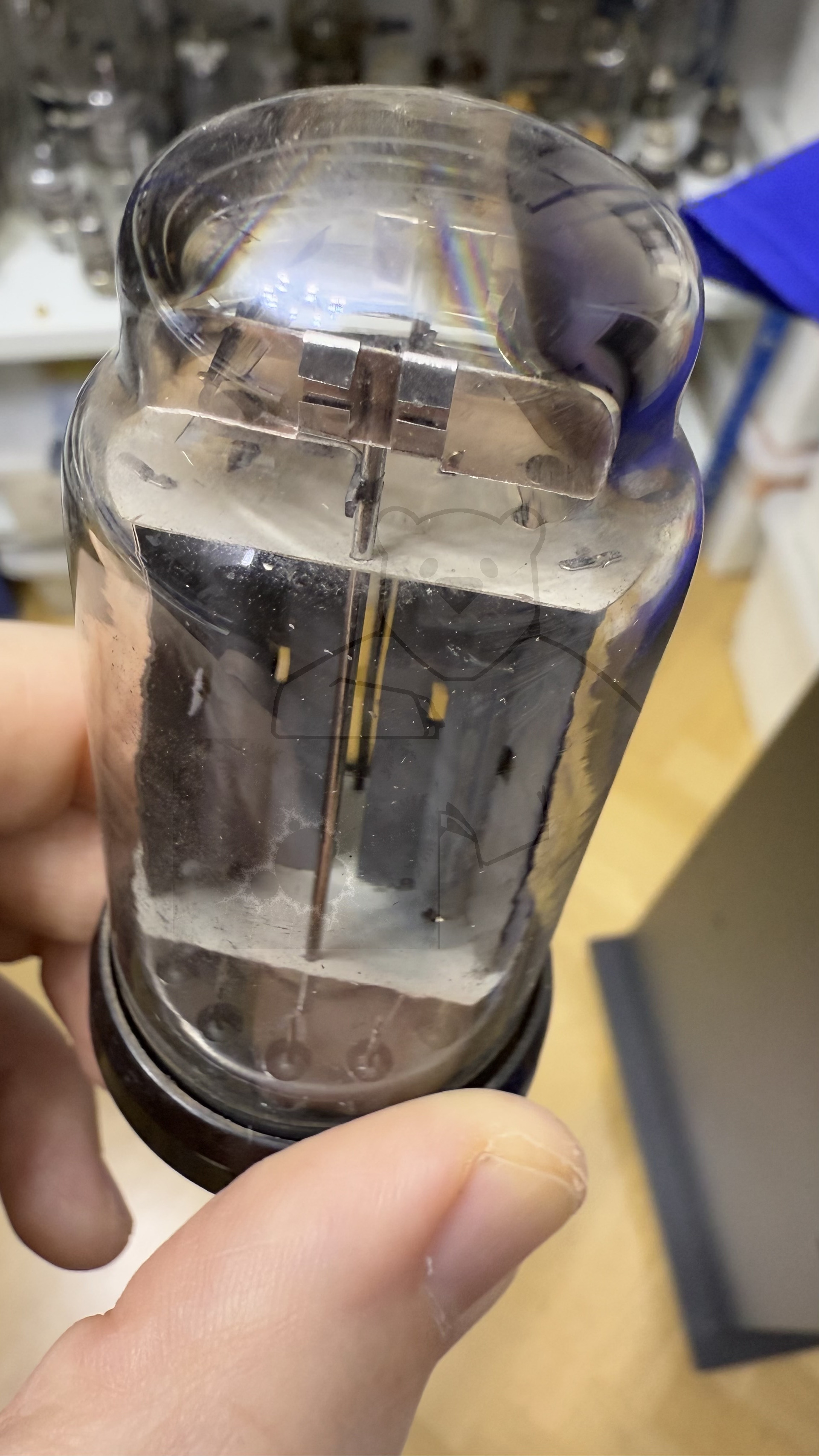

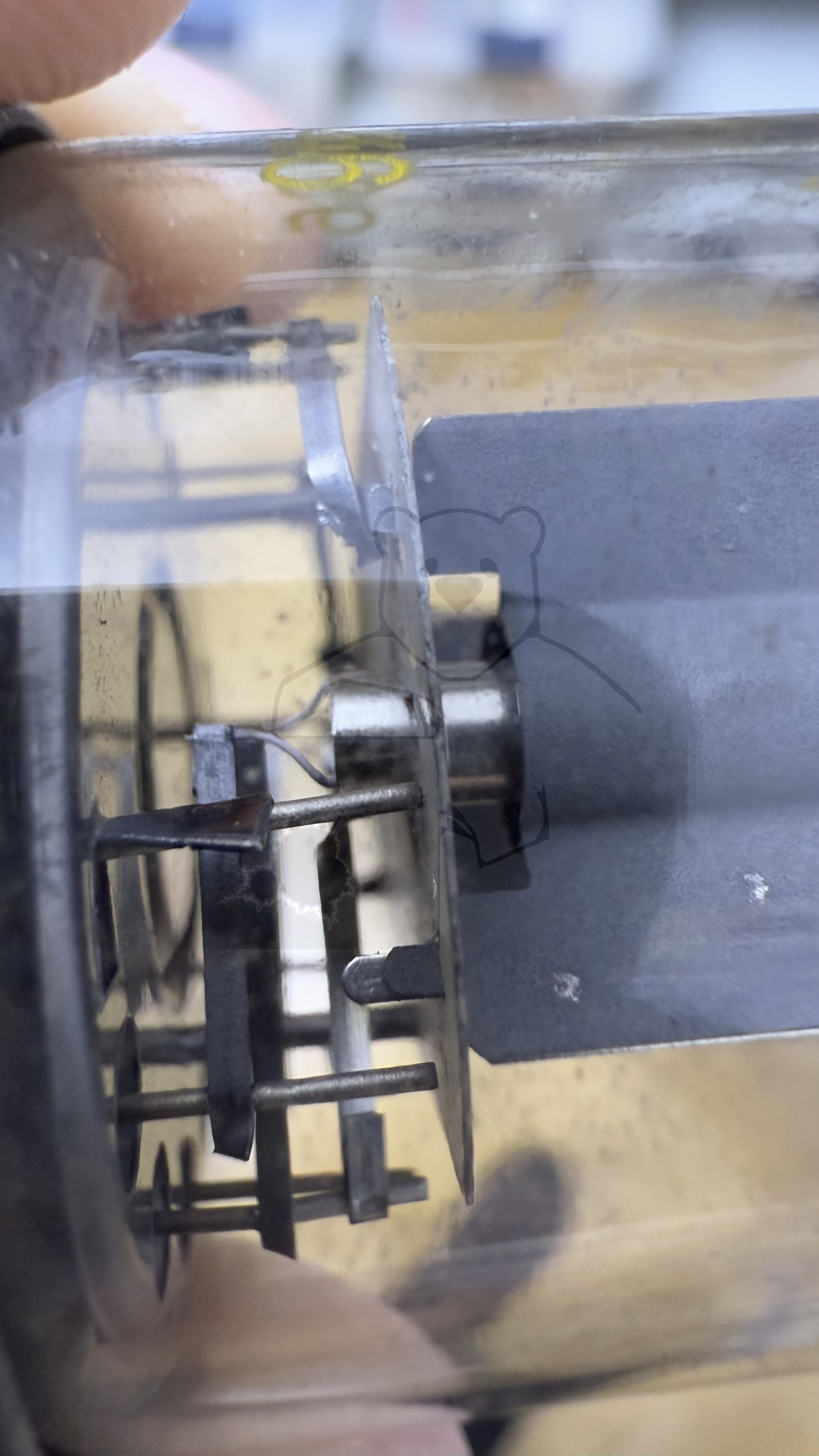

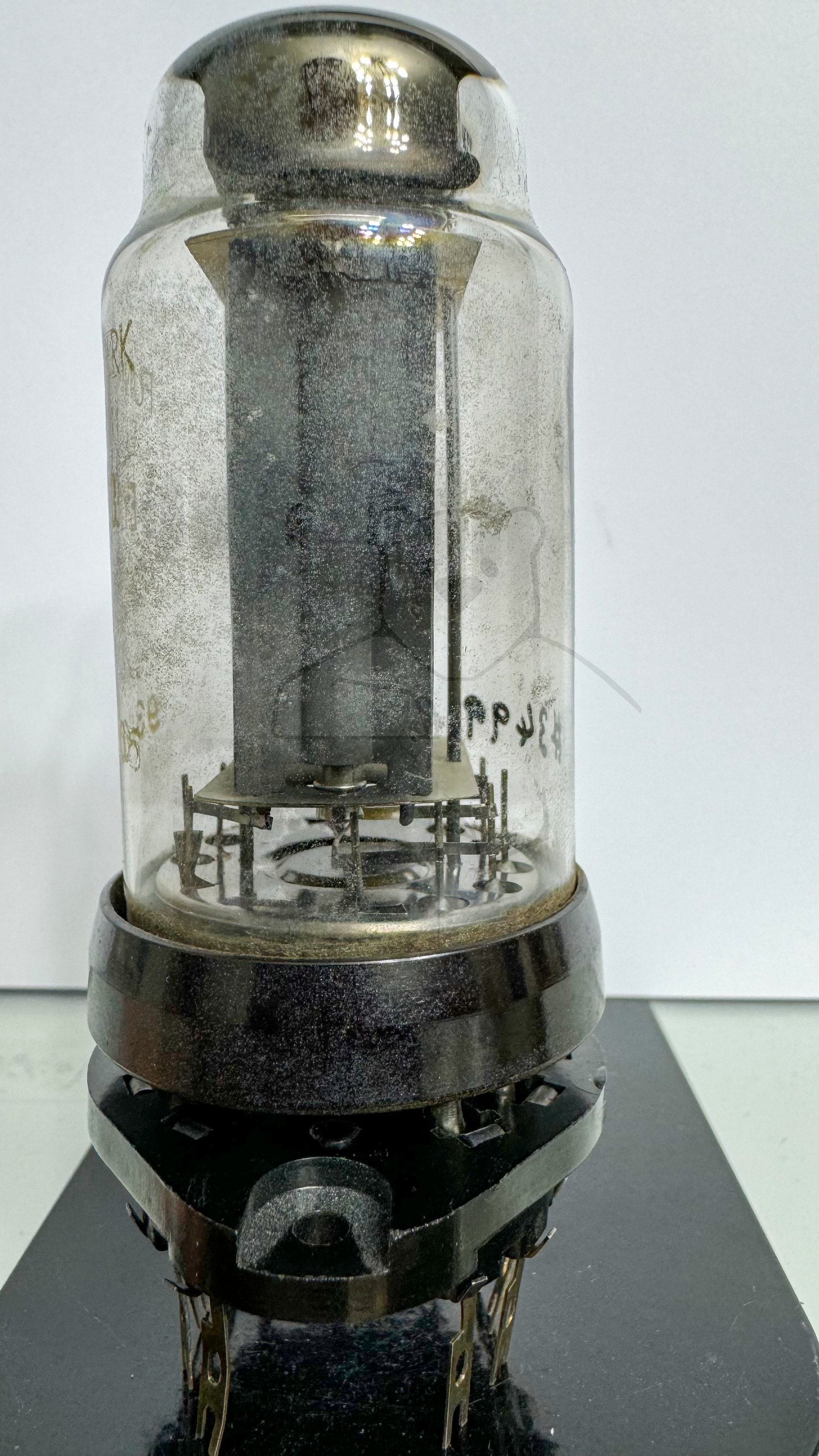

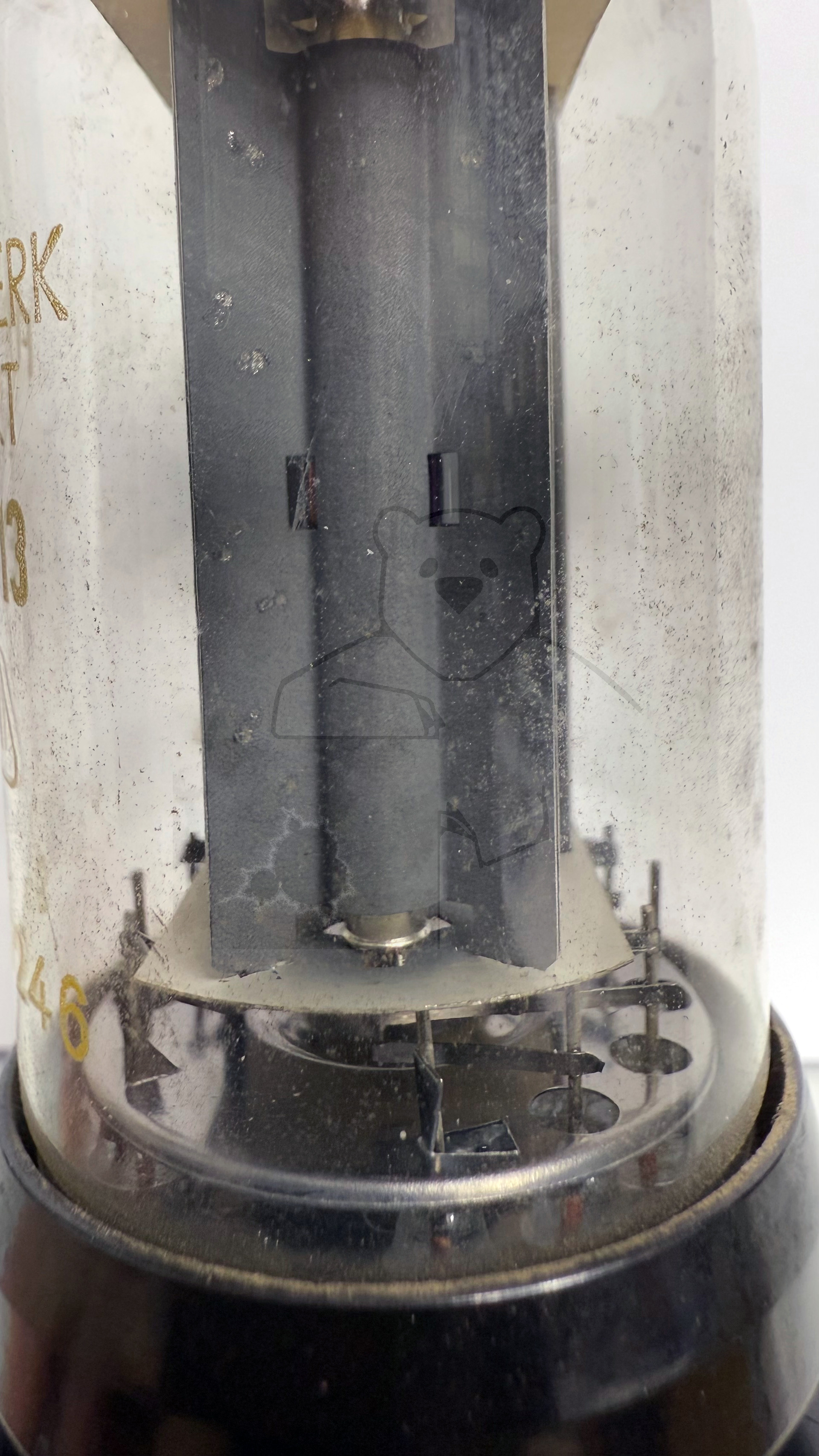

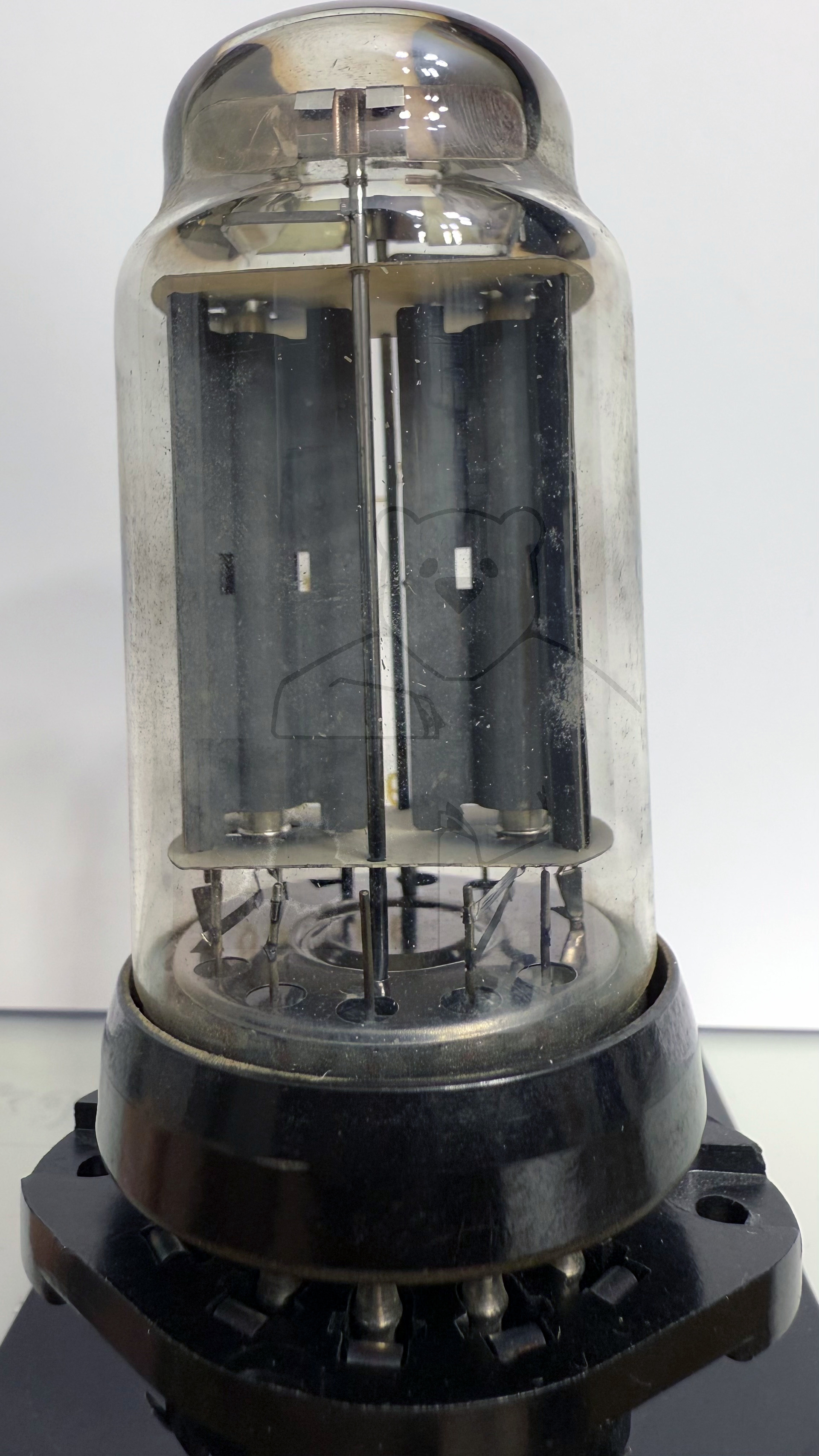

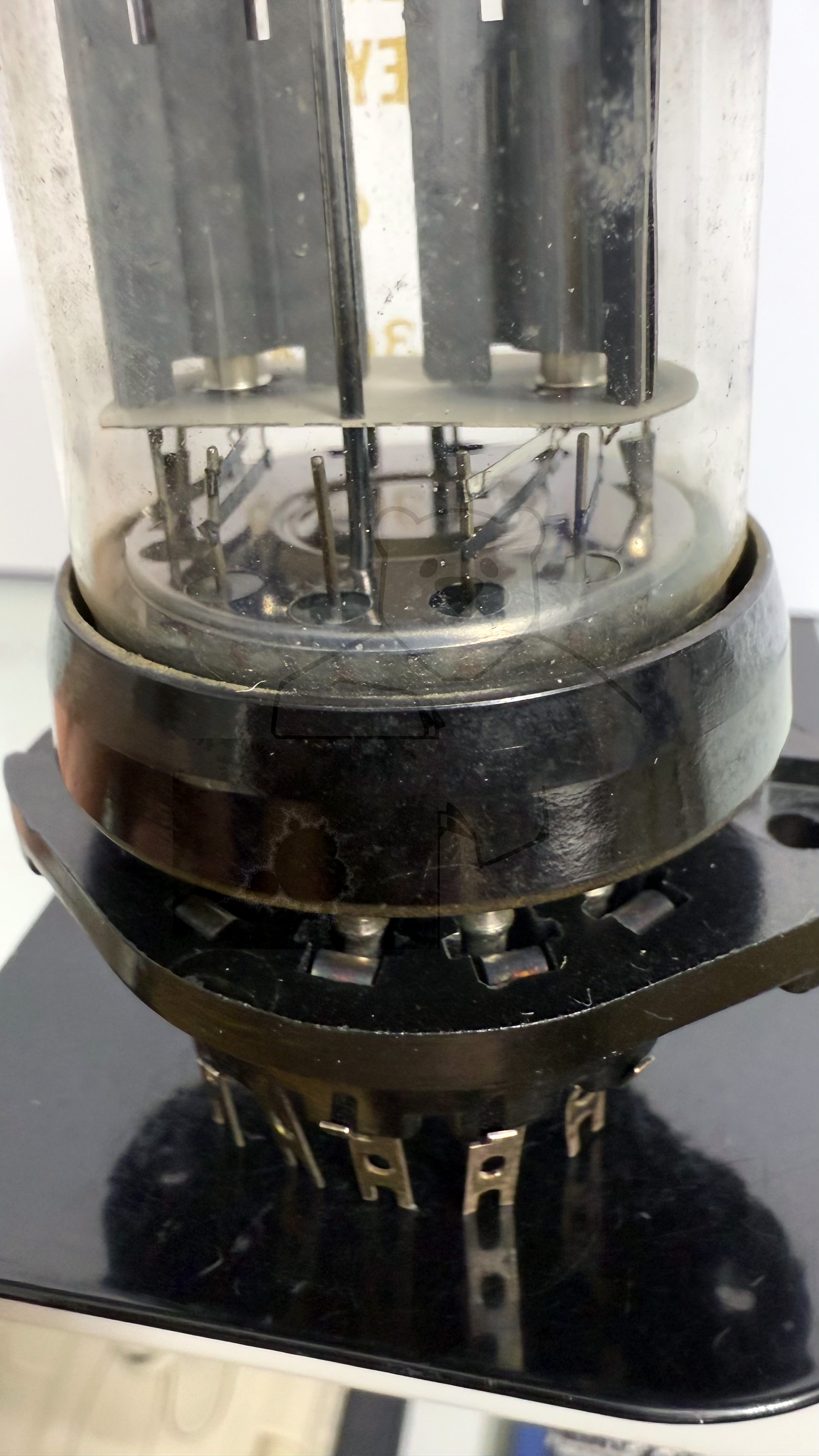

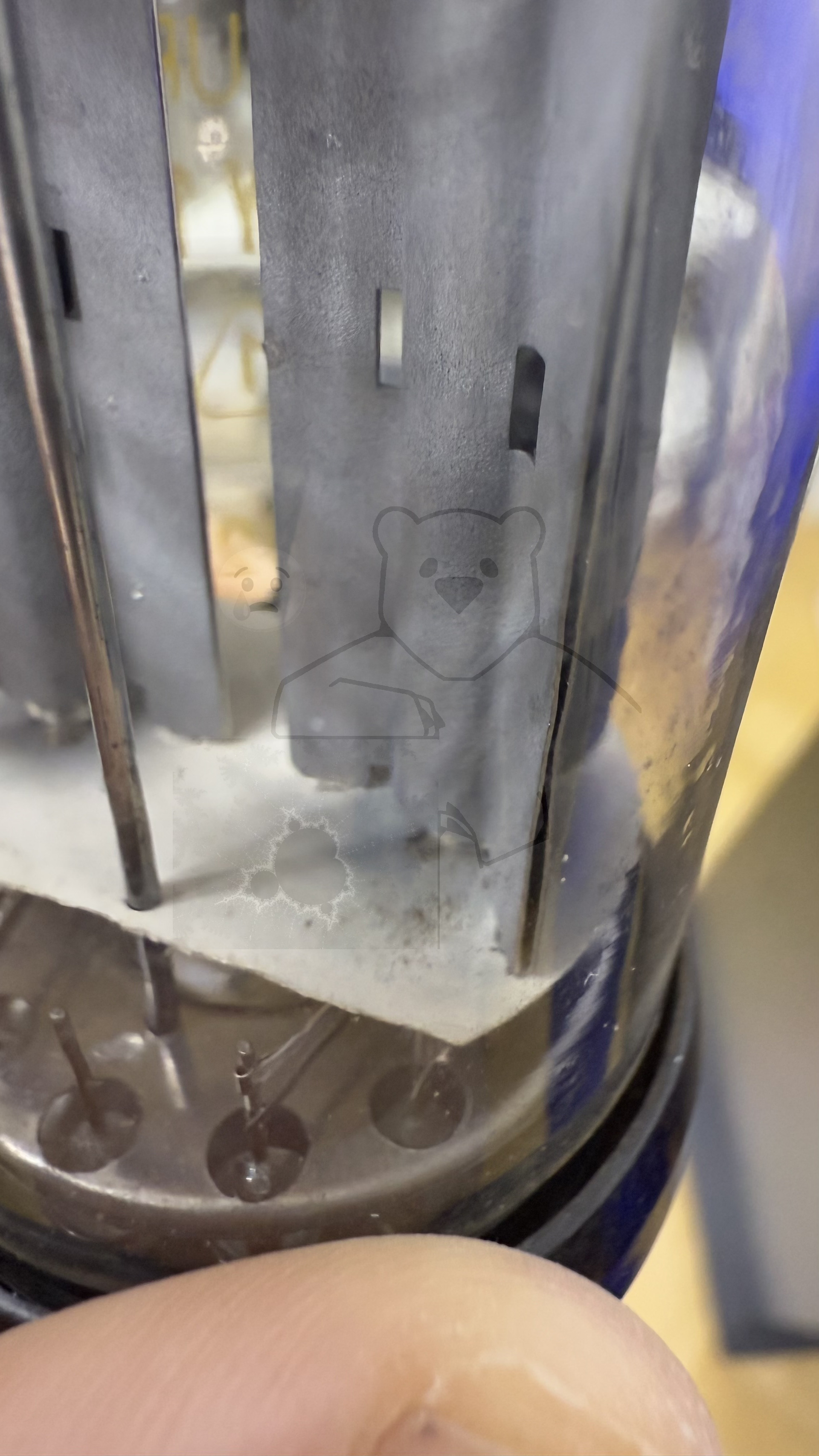

Daten und Bilder der Röhre: EYY13

🔎 Beschreibung der Röhre: EYY13

Name	EYY13
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,5
Art der Heizung	Halb-Indirekt

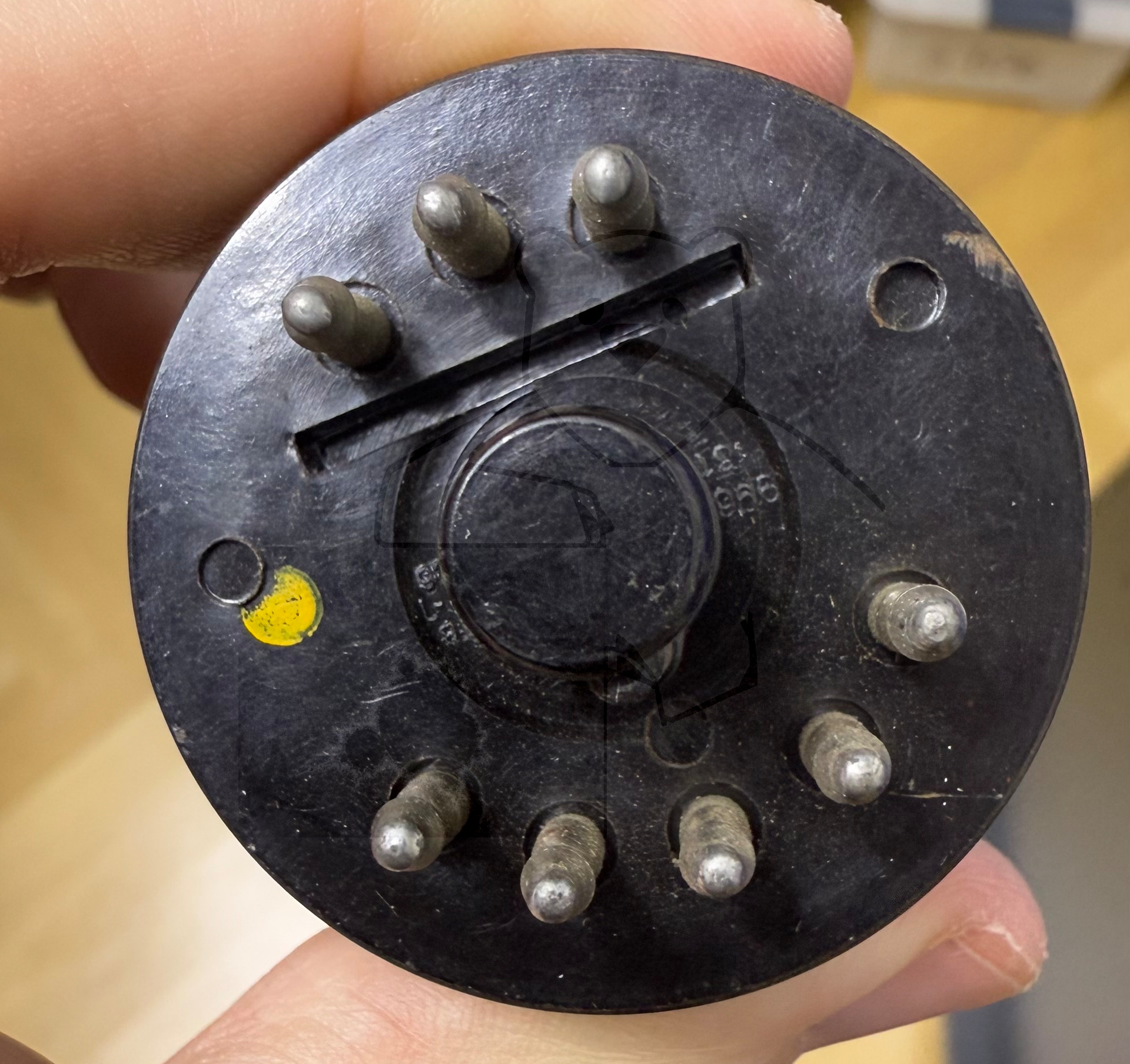

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	20.03.2016 22:33:45

🔎 Beschreibung der Systeme für die Röhre: EYY13

	System 1	System 2
Kathode	2	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	6
Anode 2
Leuchtschirm
Heizung	1, 2	4, 5
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

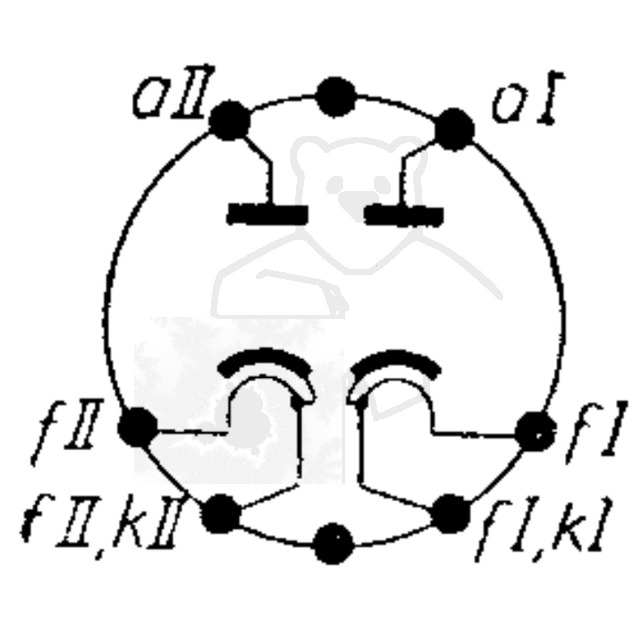

🔎 Sockelschaltung der EYY13

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: EYY13
Datenblatt EYY13 RFT.pdf (78 kB)
