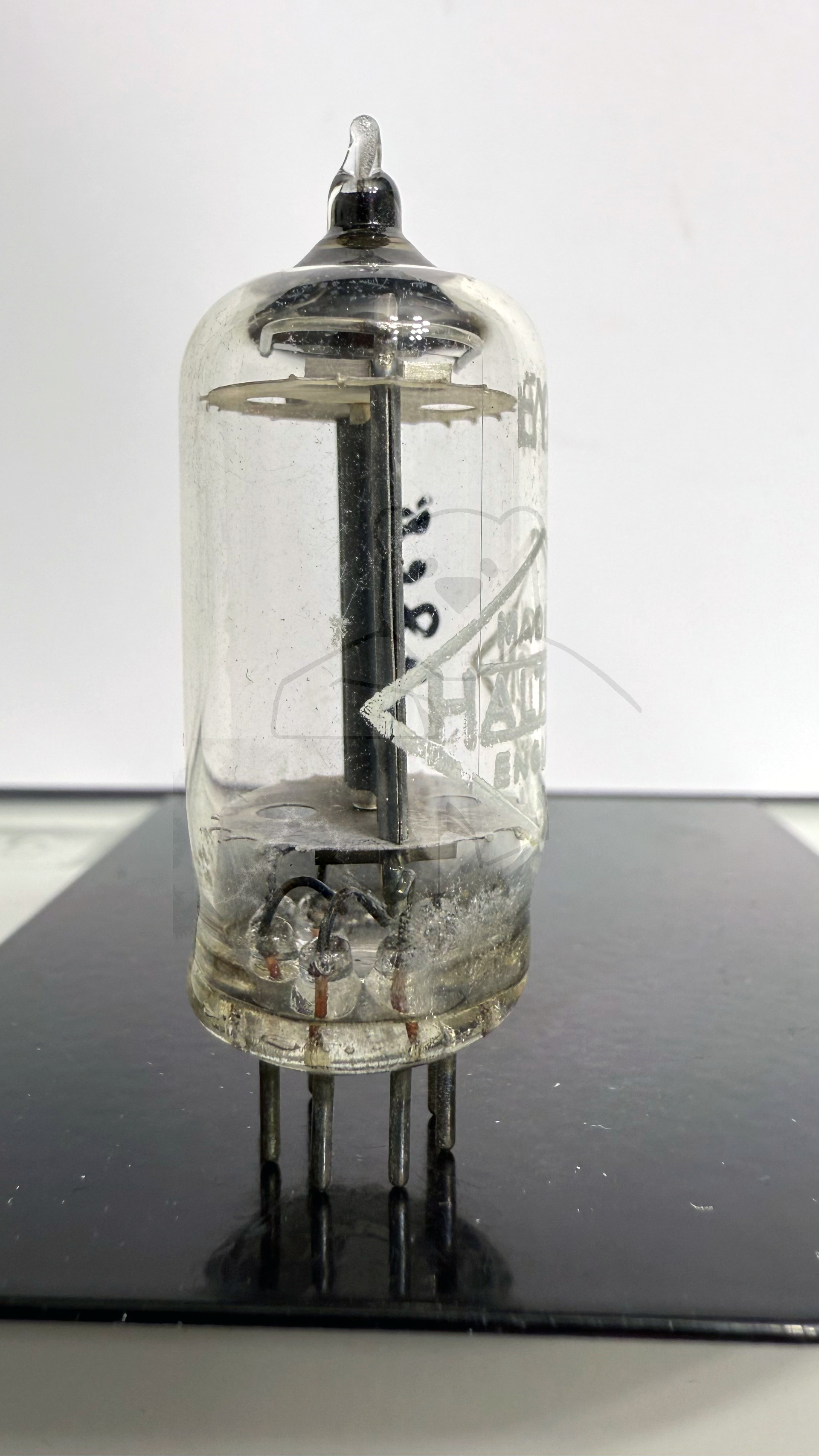

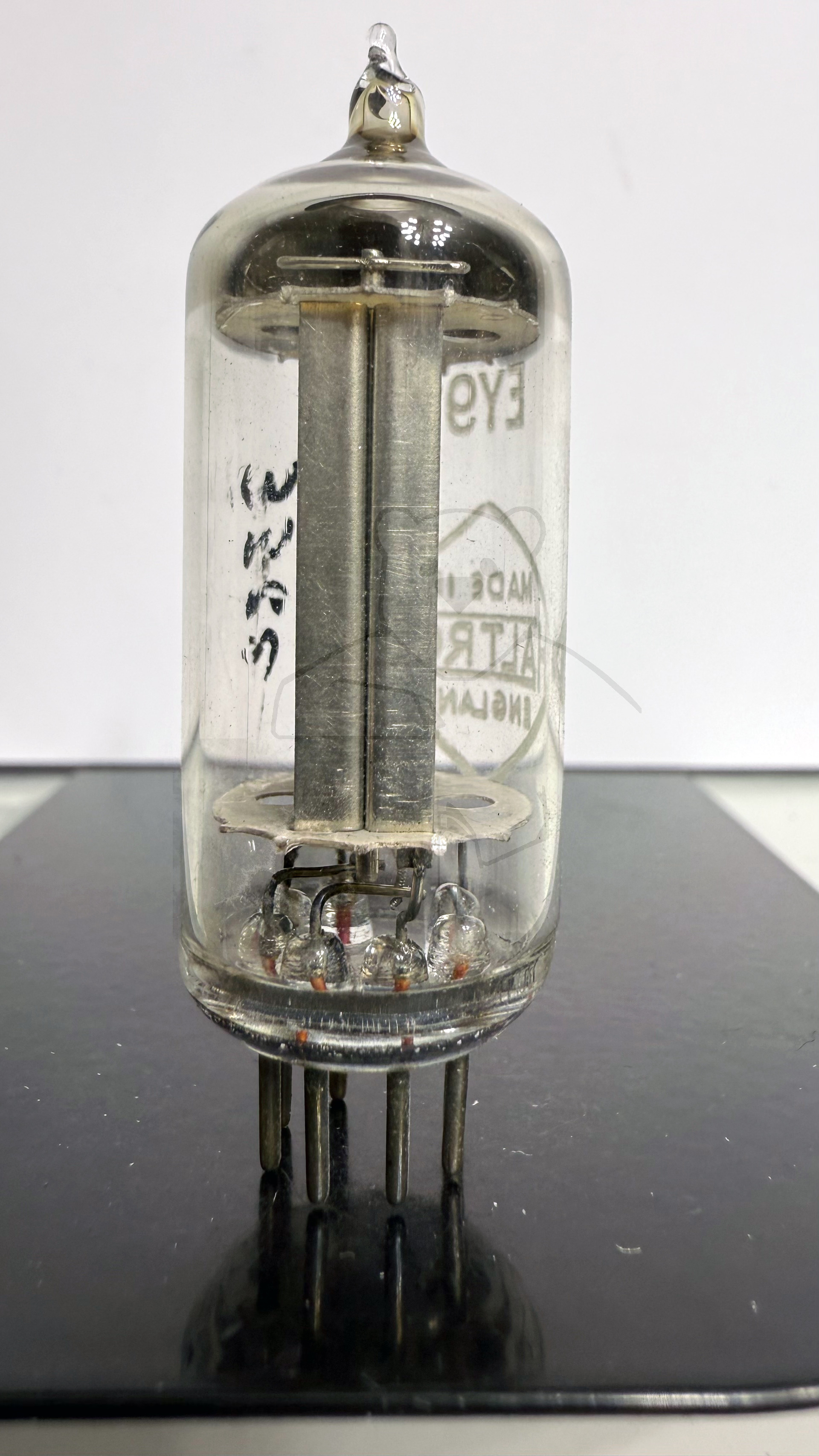

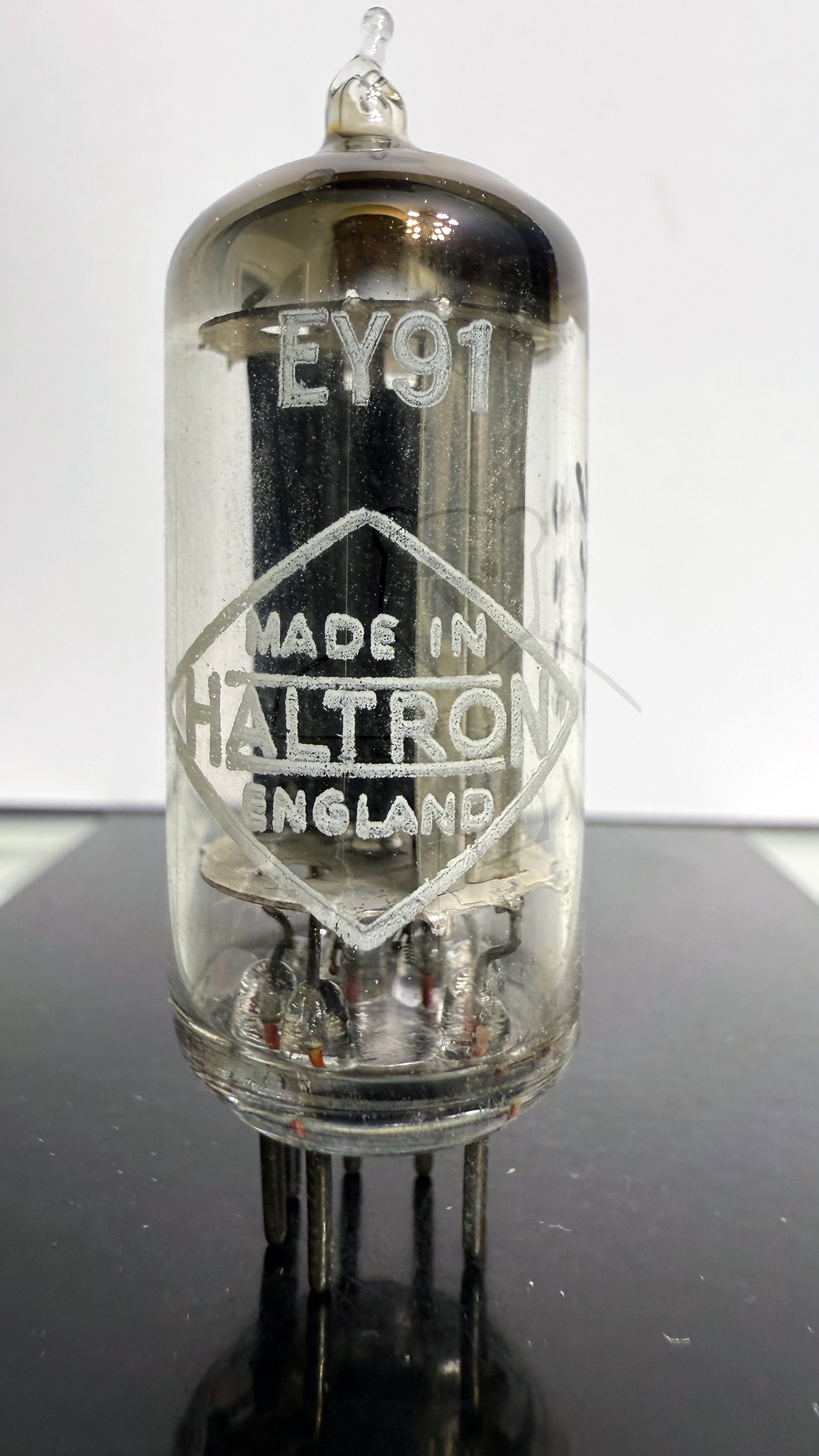

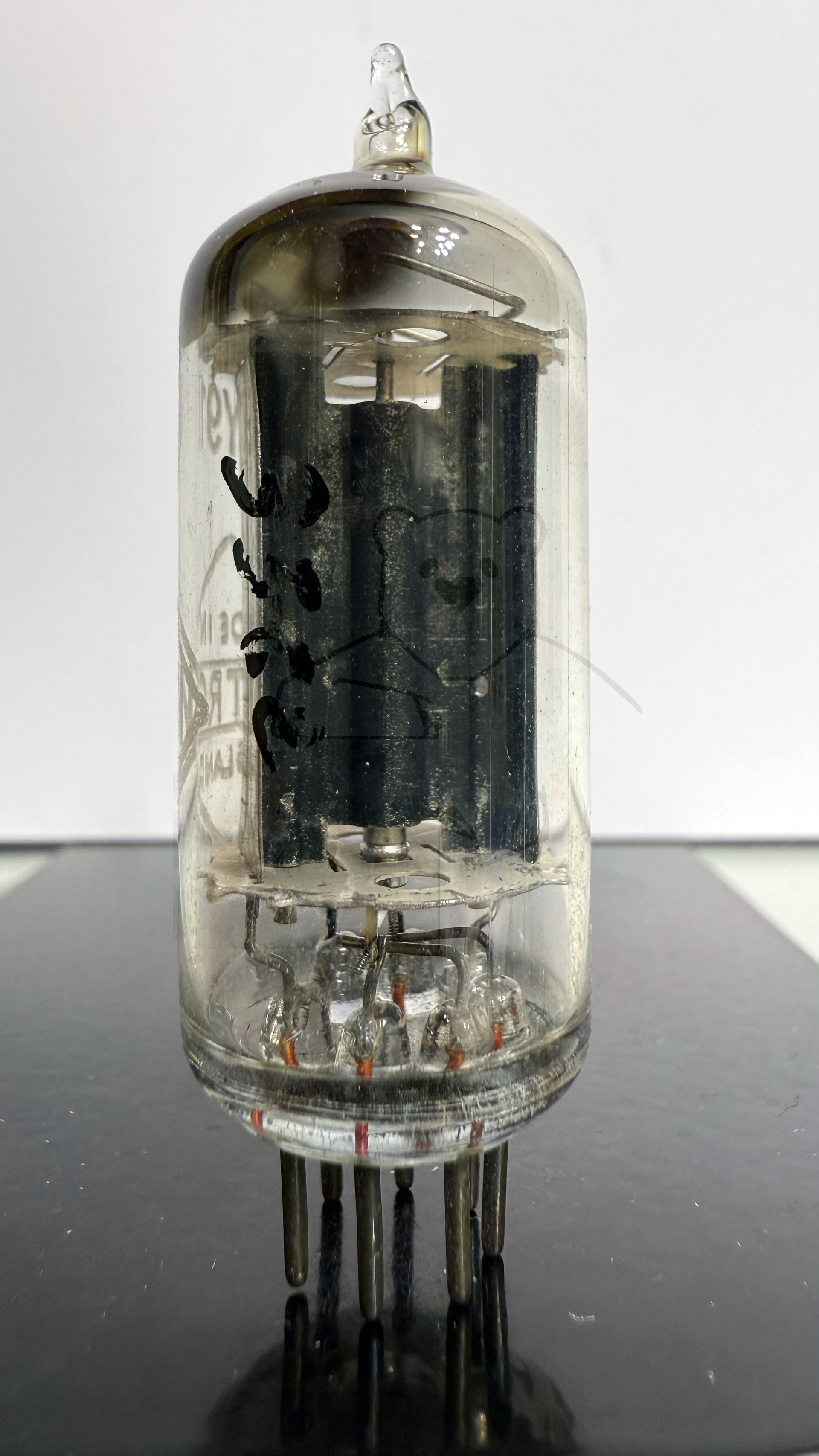

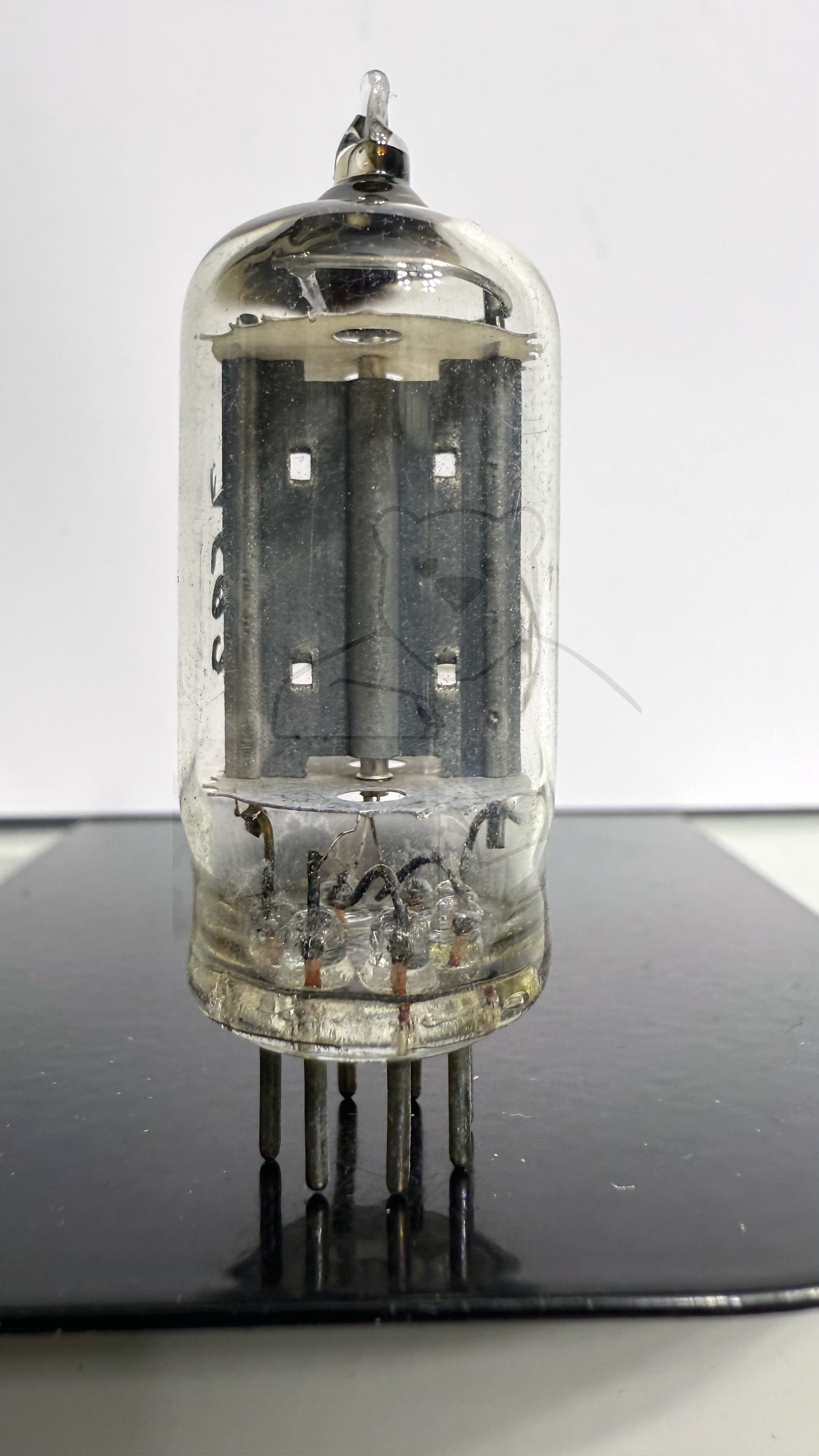

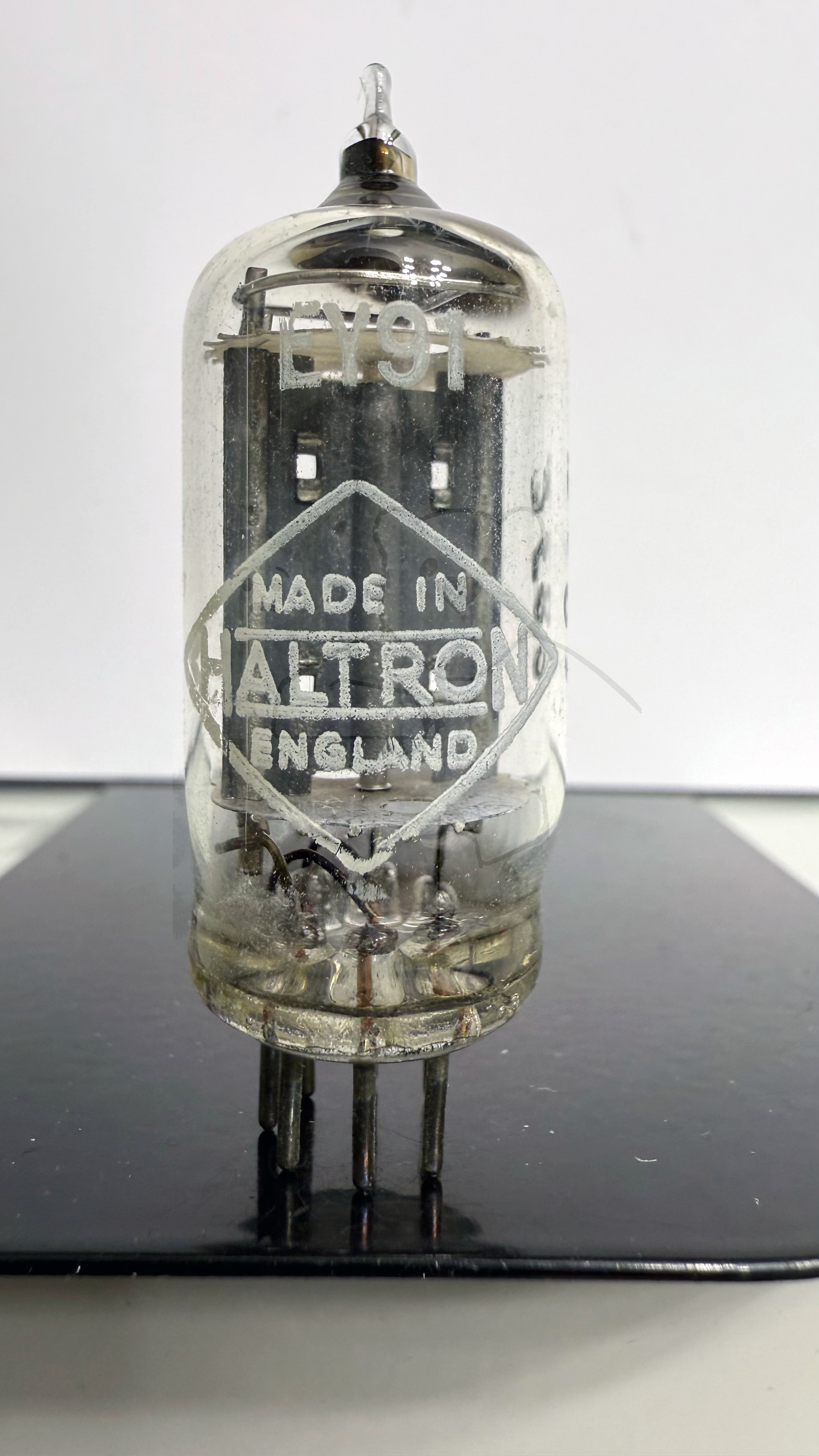

Daten und Bilder der Röhre: EY91

🔎 Beschreibung der Röhre: EY91

Name	EY91
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,42
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:37:09

🔎 Beschreibung der Systeme für die Röhre: EY91

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

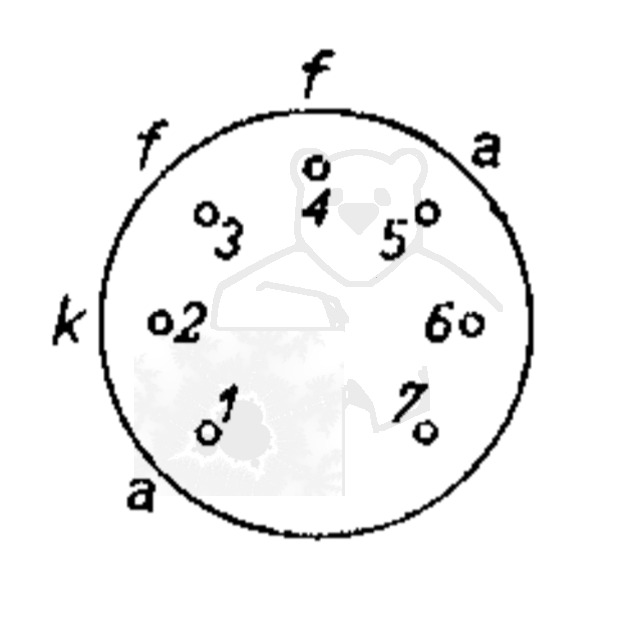

🔎 Sockelschaltung der EY91

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EY91
Datenblatt EY91 Mullard [www.tubedata.info].pdf (79 kB)
Datenblatt EY91 Philips [www.tubedata.info].pdf (59 kB)
Pruefkarte EY91 - Funke W19 Roehrenpruefer.pdf (139 kB)
Pruefkarte EY91 CV135 - Neuberger RPM370 Roehrenmessgeraet.pdf (240 kB)
