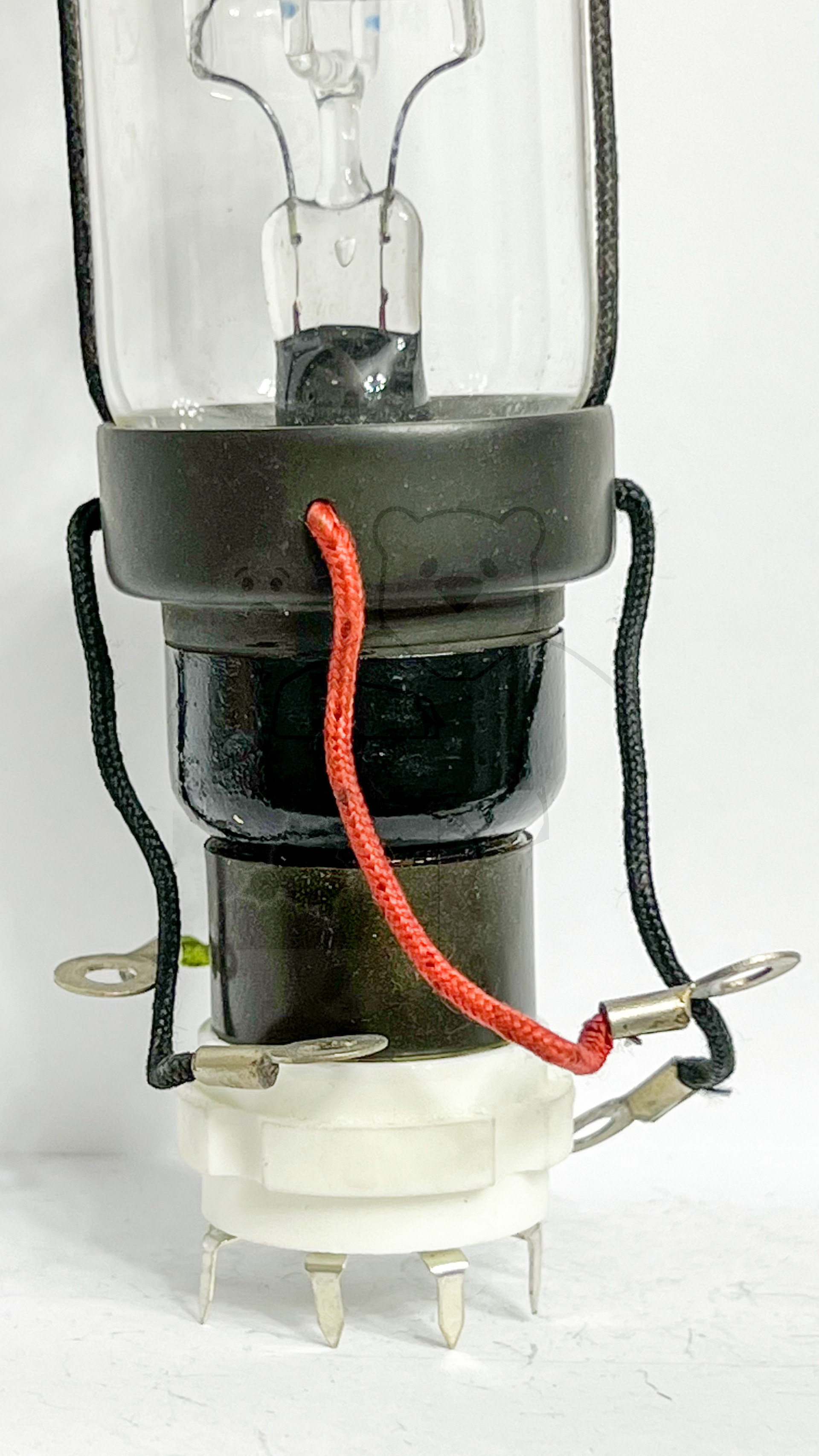

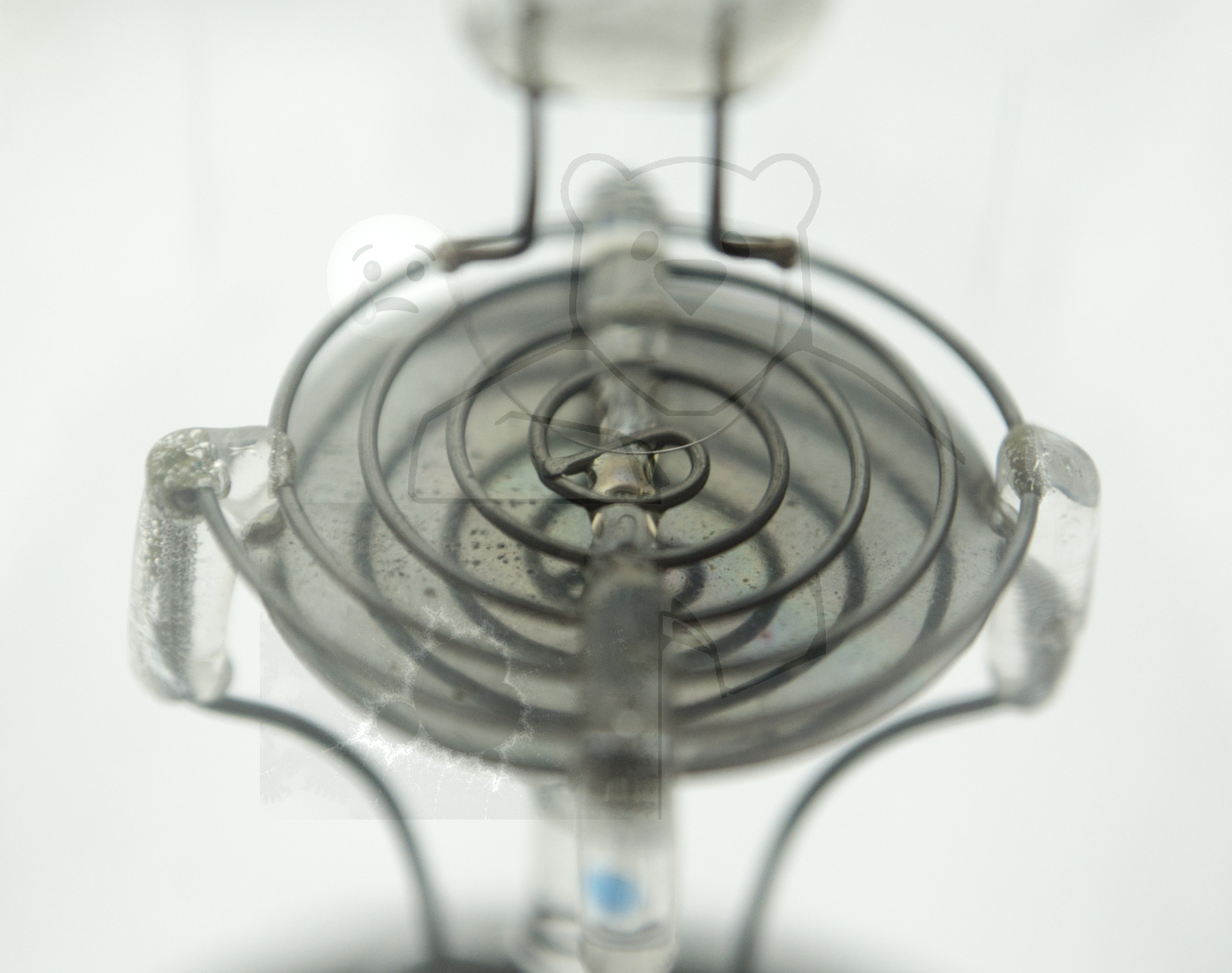

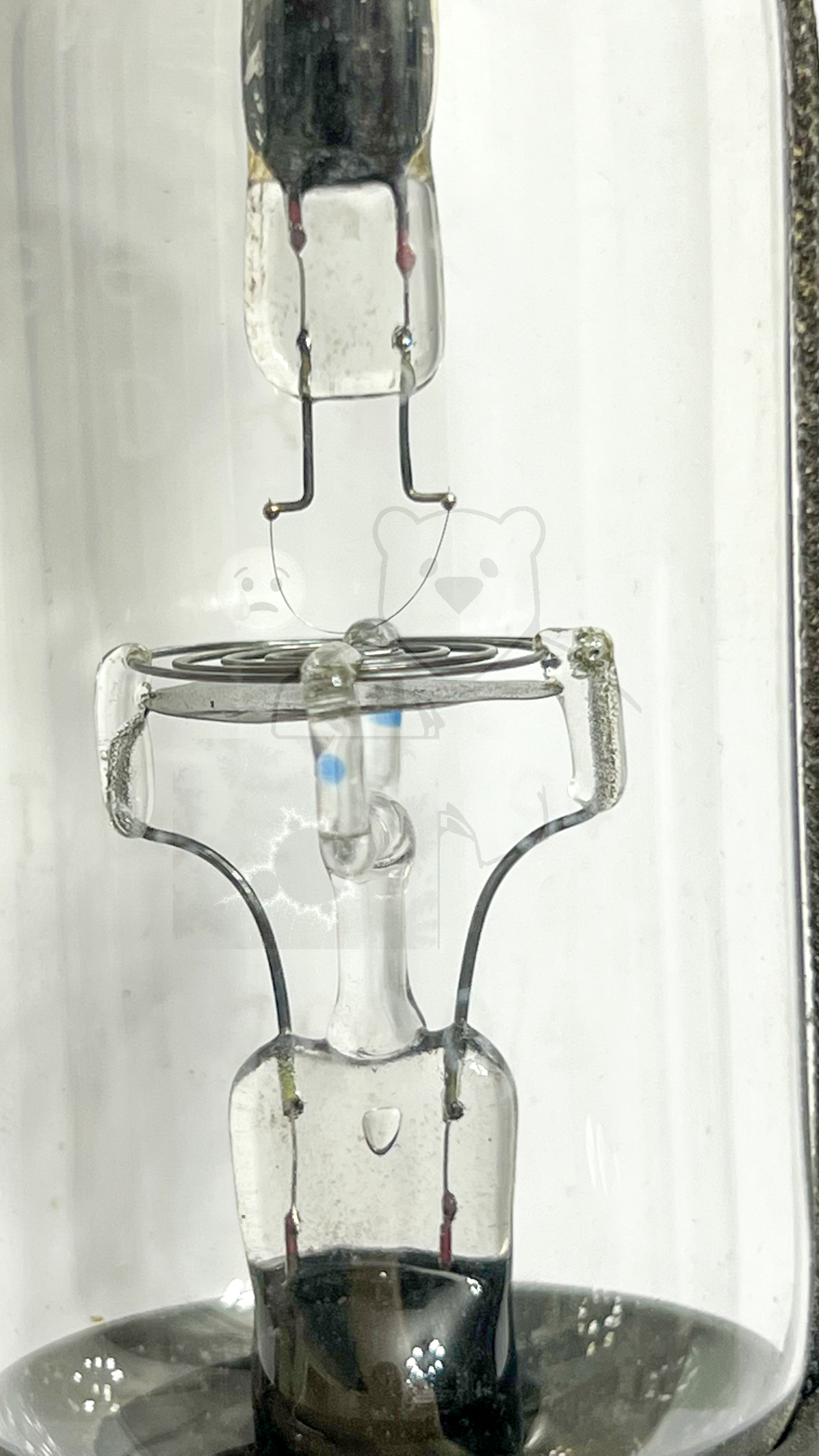

Daten und Bilder der Röhre: EVN94

🔎 Beschreibung der Röhre: EVN94

Name	EVN94
Vergleichsname
Heizspannung (Volt)	3
Heizstrom (Ampère)	0,5
Art der Heizung	Direkt

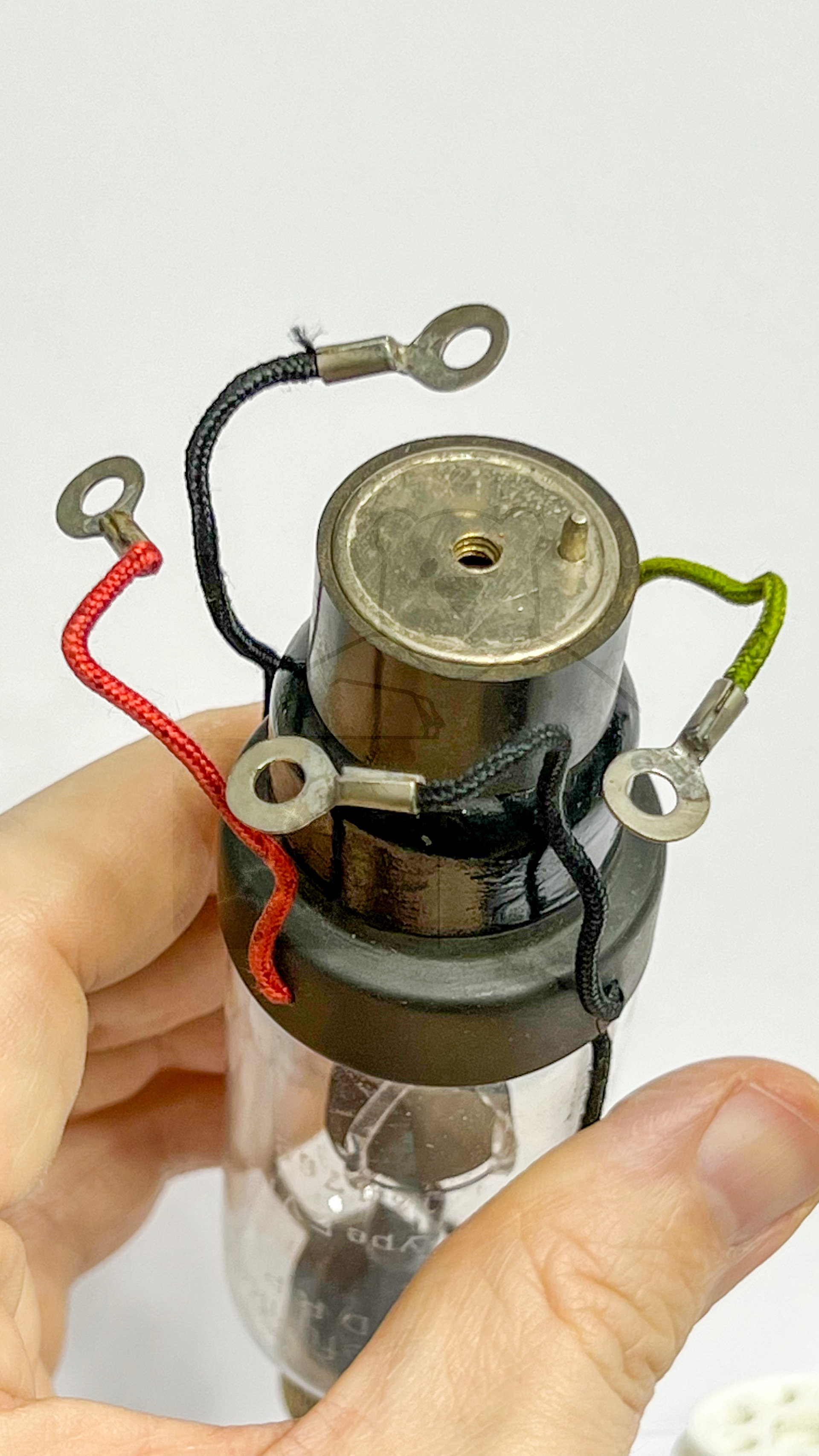

Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse

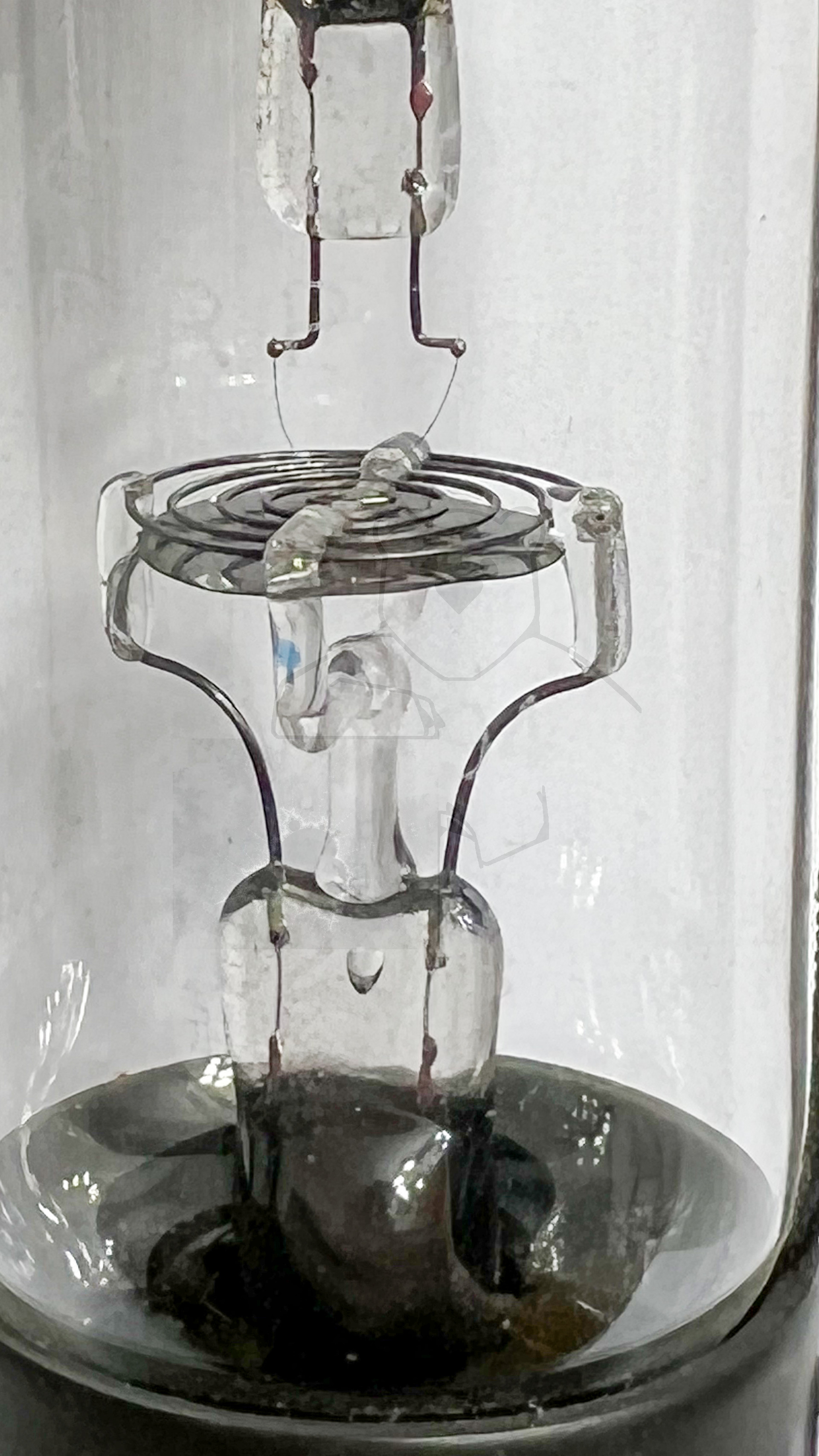

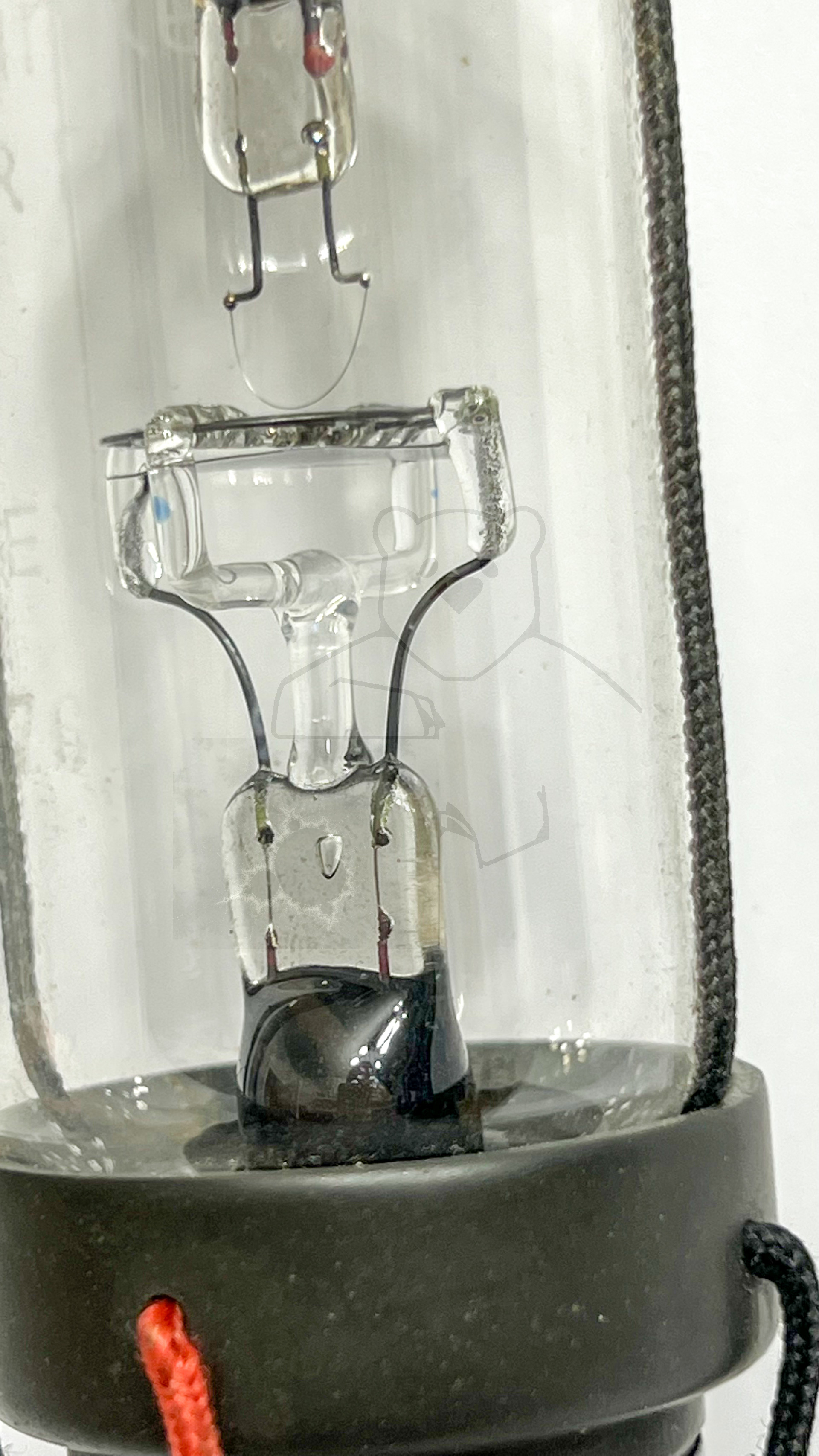

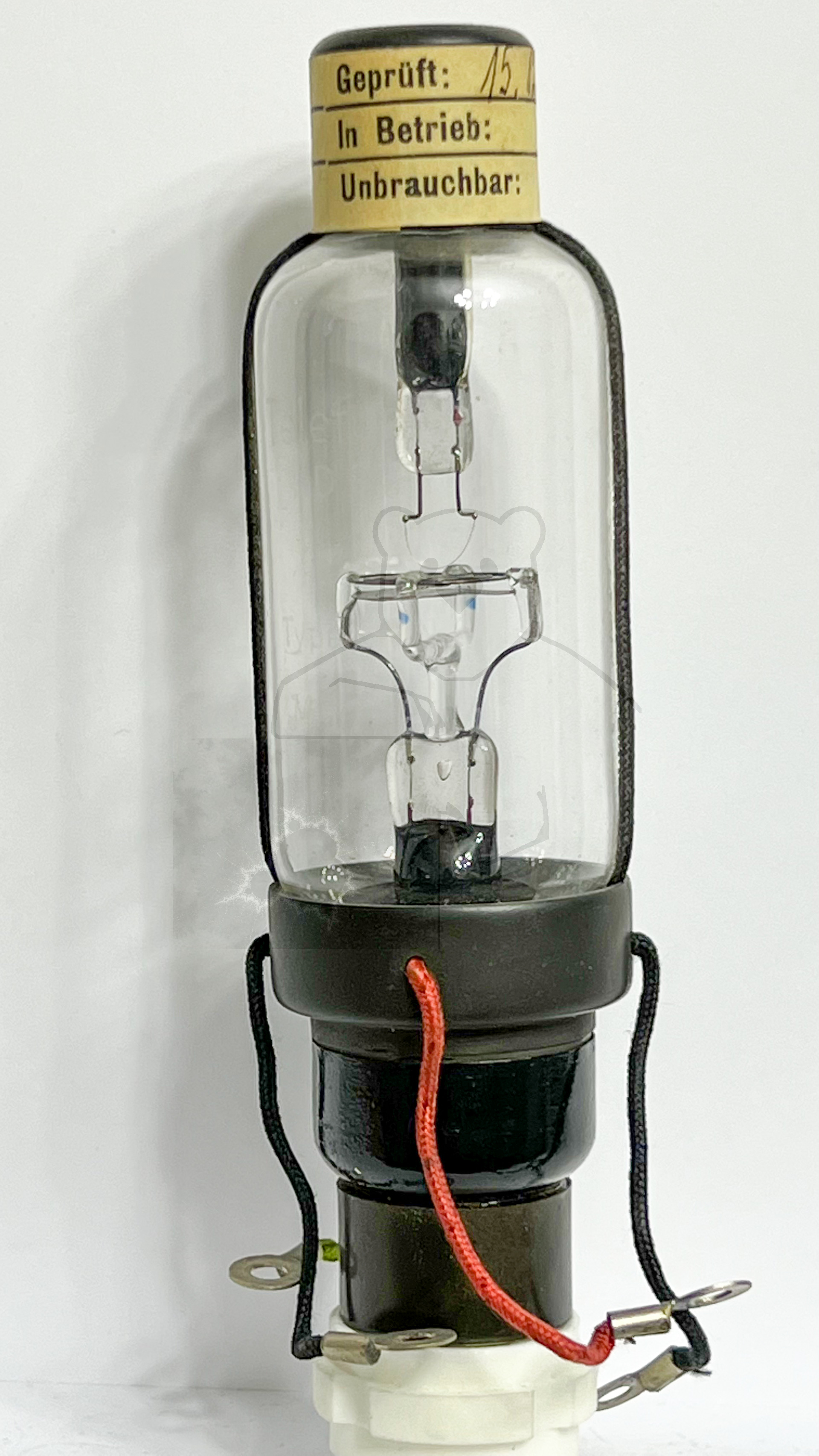

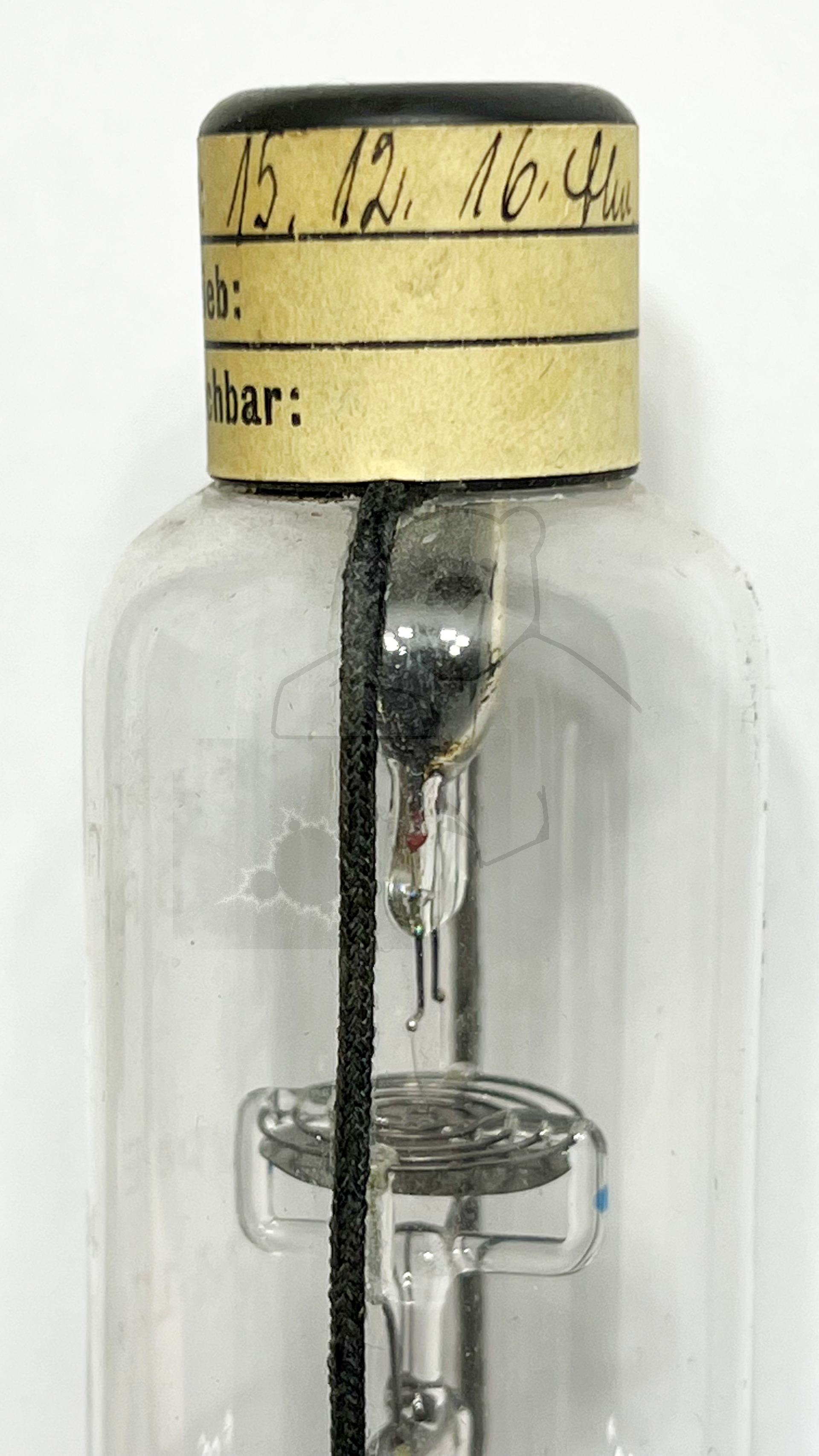

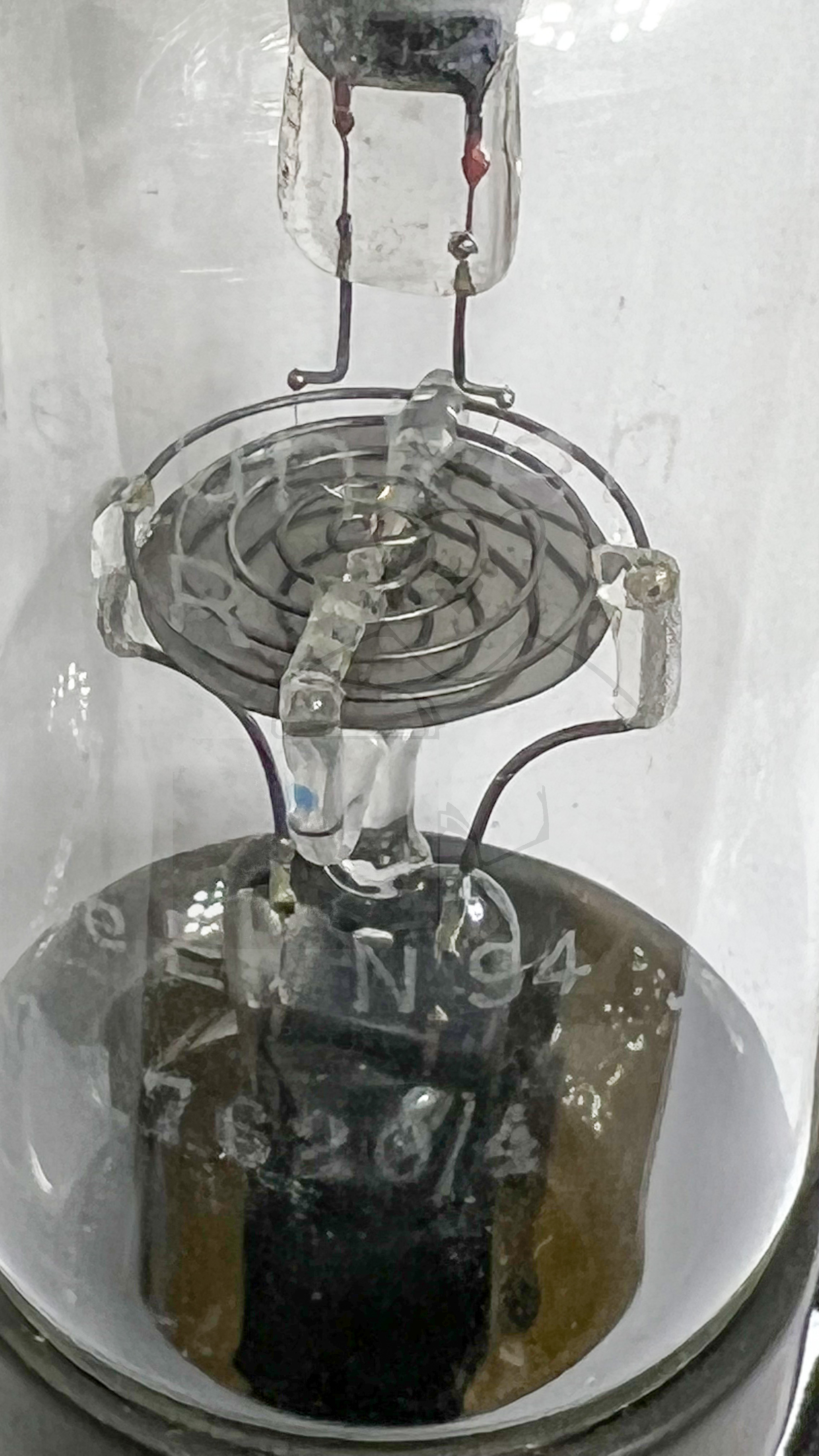

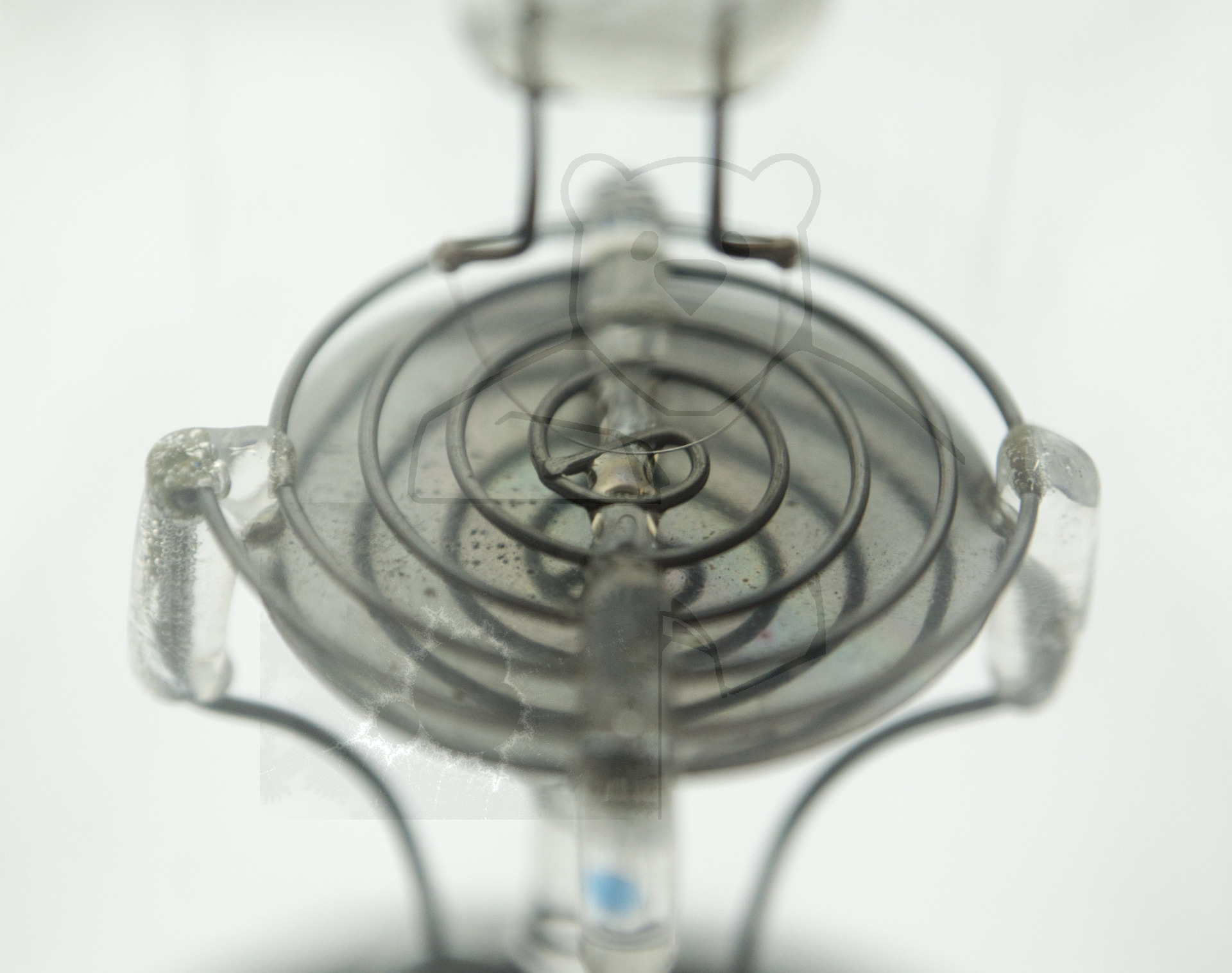

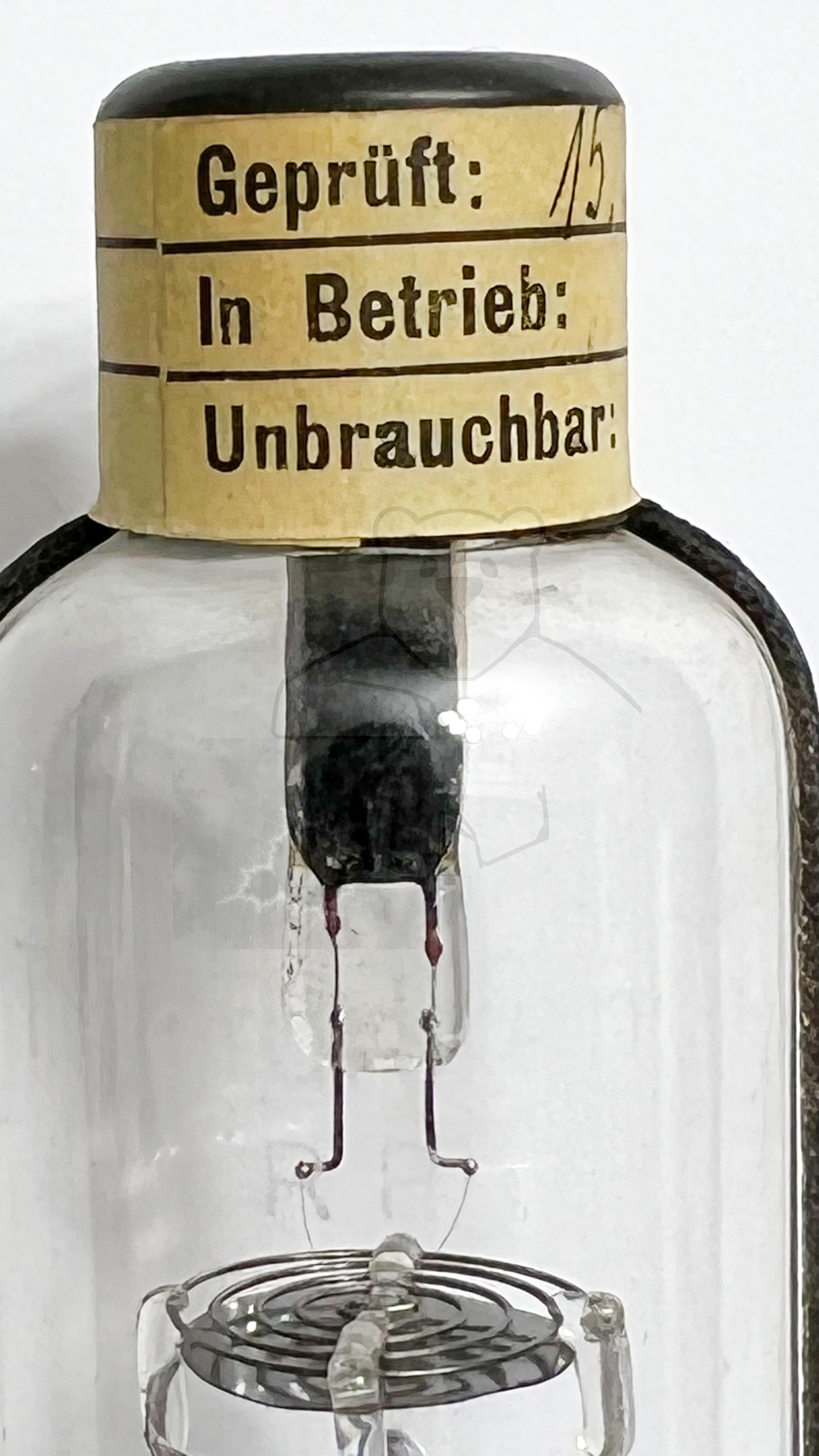

Zusätzliche Informationen	Die Telefunken EVN94 war ab 1914 eine als erste in Serie gebaute Hochvakuum Triode, sie gilt als direkter Nachfolger der → Liebenröhre, Groß
Letzte Änderung	13.05.2022

🔎 Beschreibung der Systeme für die Röhre: EVN94

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Audion

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
