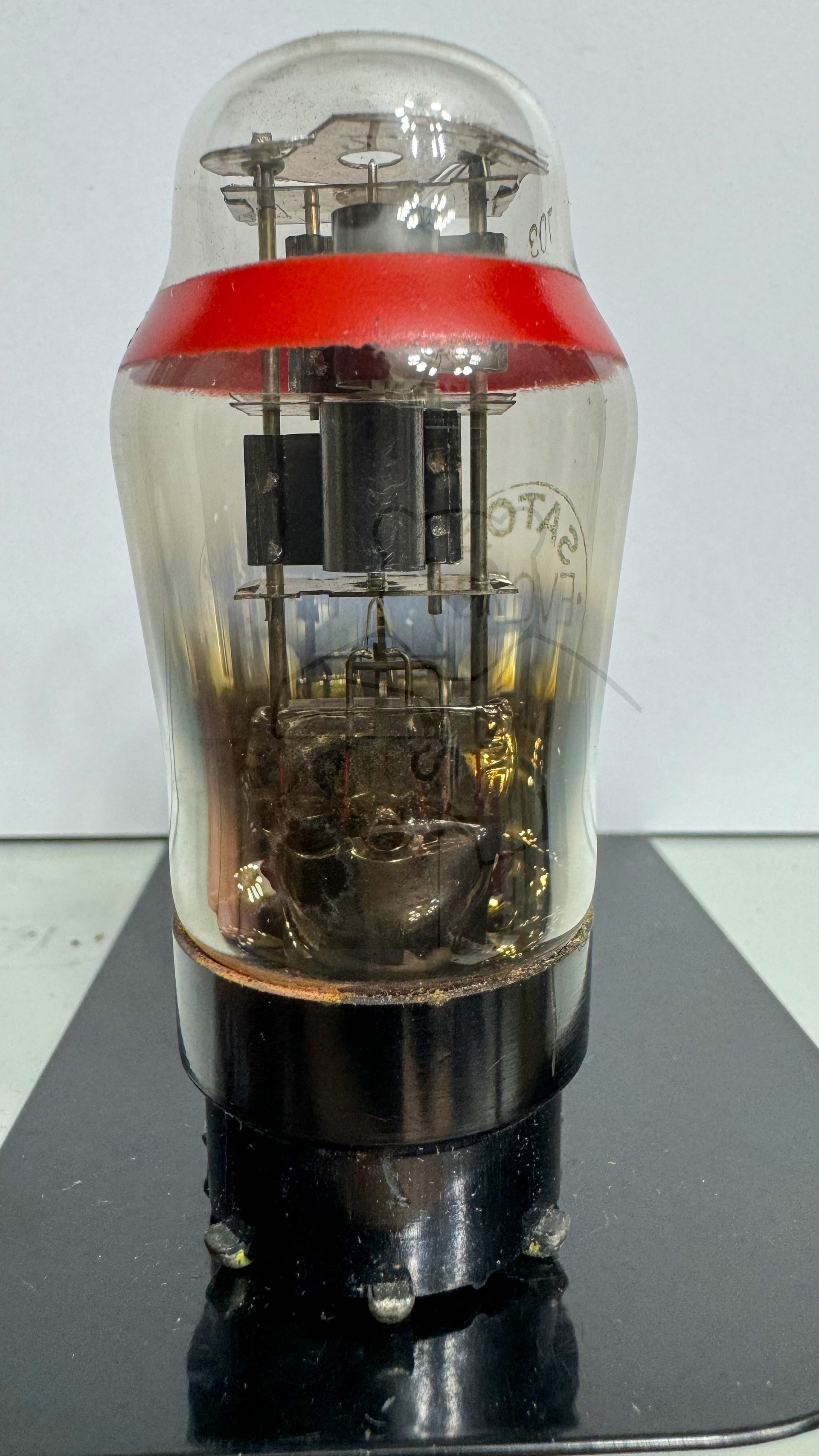

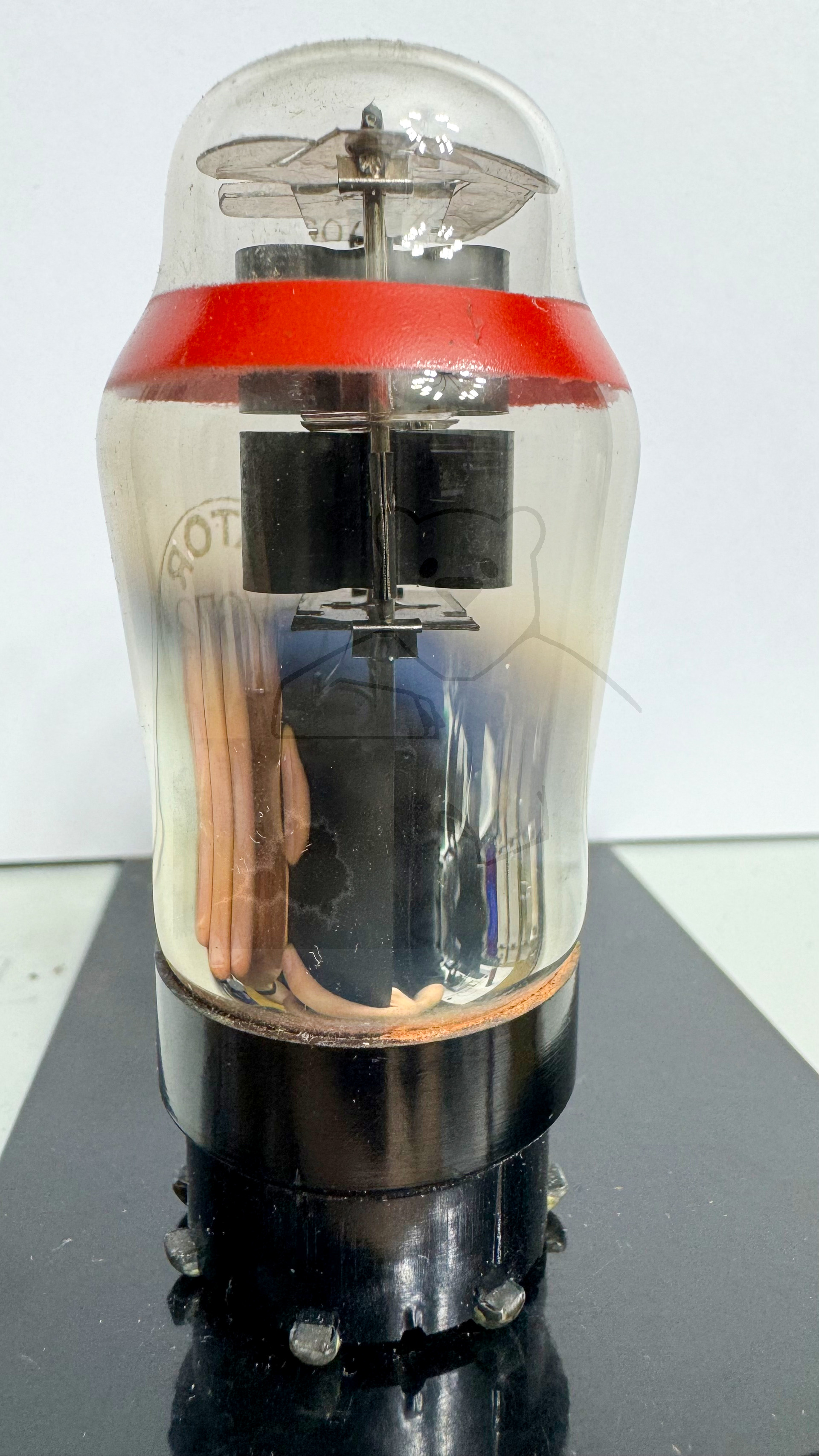

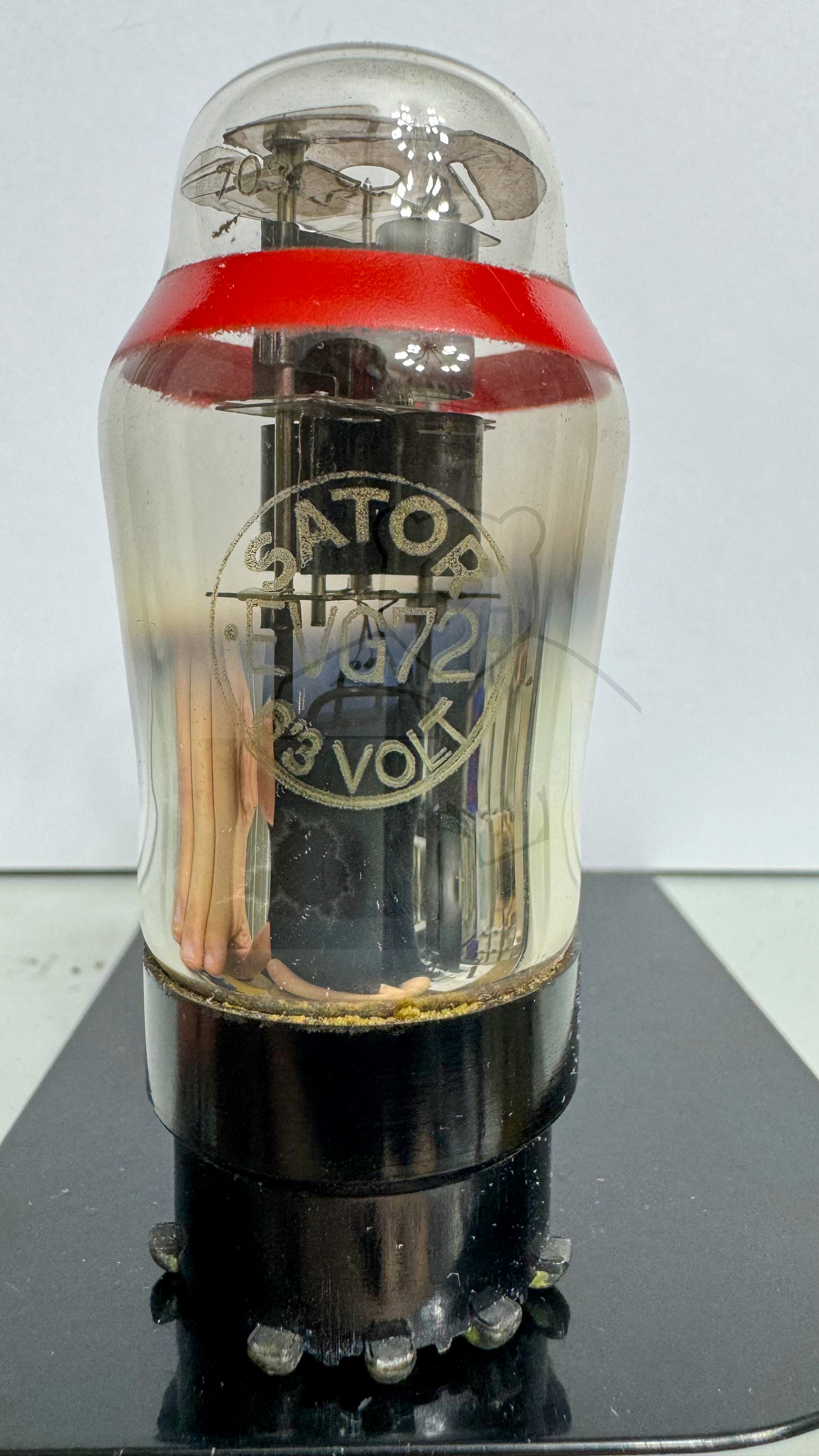

Daten und Bilder der Röhre: EVG72

🔎 Beschreibung der Röhre: EVG72

Name	EVG72
Vergleichsname	EZ2
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt

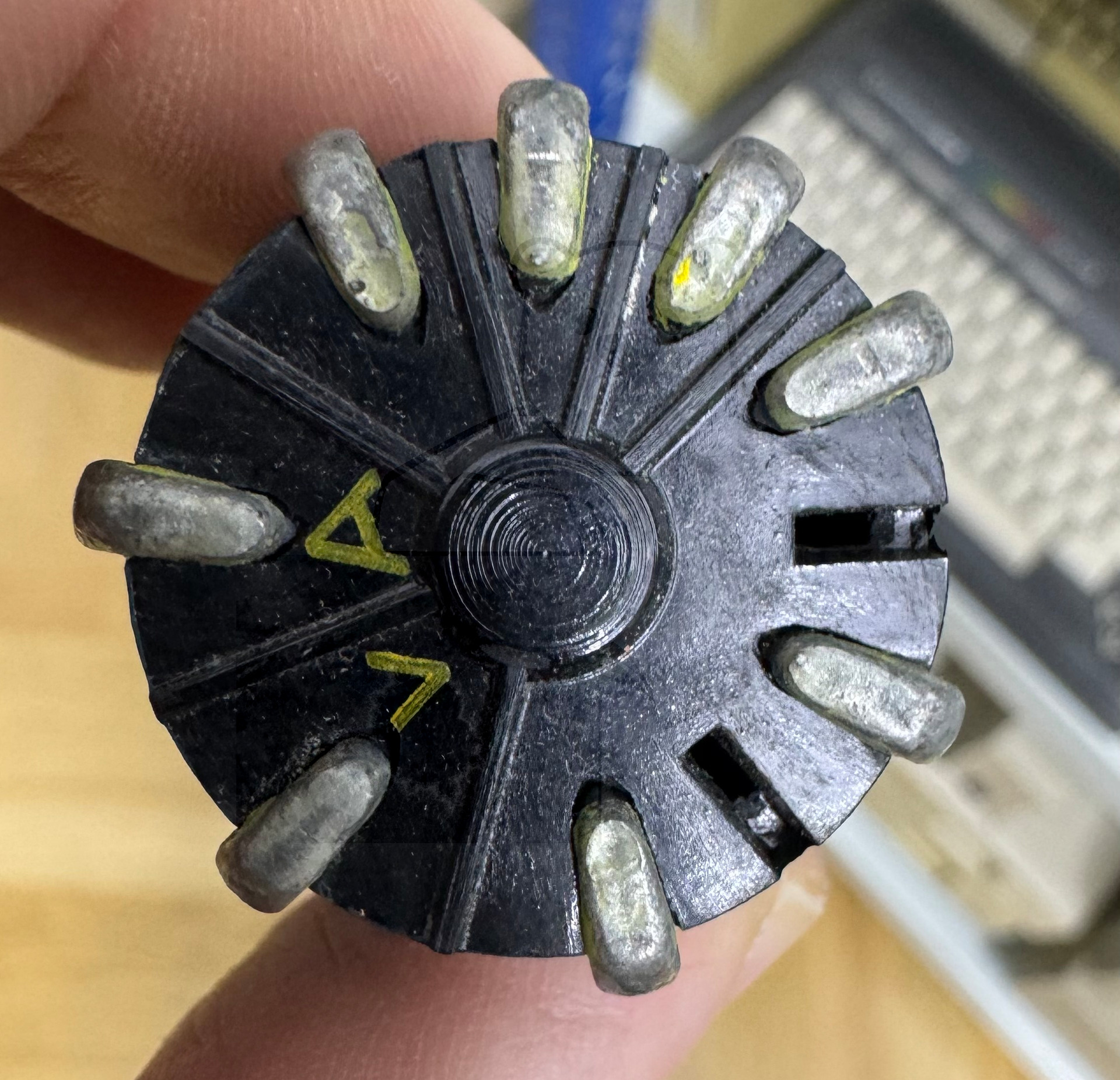

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.10.2018 08:46:31

🔎 Beschreibung der Systeme für die Röhre: EVG72

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	8
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

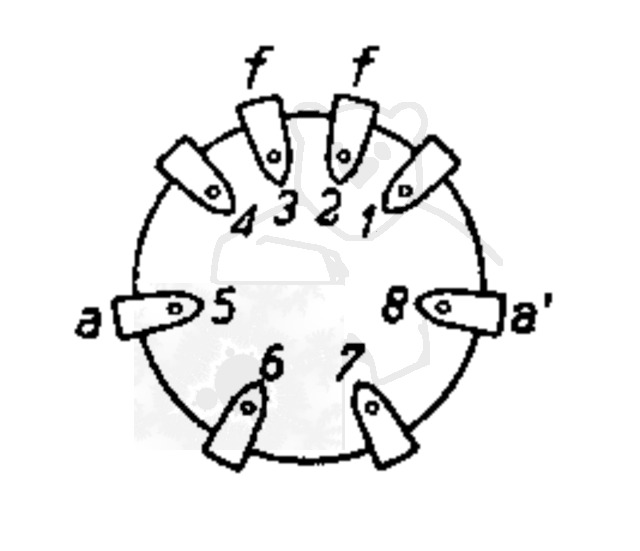

🔎 Sockelschaltung der EVG72

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EVG72
Datenblatt EZ2 Philips [www.tubedata.info].pdf (50 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
