đ Beschreibung der Röhre: EM803
| Name | EM803 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusĂ€tzliche Informationen | Wer kann genauere Angaben zu diesem Entwicklungsmuster machen? In den regulĂ€ren DatenbĂŒchern sind keine Angaben zu finden. Es handelt sich um ein 'Magisches Band', Telefunken Entwicklungsmuster Nr. 206 vom 26.09.1956. Entgegen der spĂ€teren EMM803 hat diese Röhren keinen Indikator fĂŒr Stereo-Betrieb, der Maske fĂŒr den Leuchtschirm fehlt die entsprechende Ausstanzung. Der Kolben ist zum Teil mit einem Blauen Lack ĂŒberzogen, dies spricht dafĂŒr, das diese Röhren fĂŒr Aussteuerungszwecke eingesetzt wurde bzw. geplant war. Der Lack wurde fĂŒr die Analyse der Stiftbelegung teilweise entfernt, dabei wurde folgende Belegung und Betriebswerte mit der UnterstĂŒtzung von Hans-Thomas Schmidt festgestellt: Stift 1: Gitter System 1 (Triode) Stift 2: Anode System 1 (Triode) Stift 3: Kathode fĂŒr beide Systeme Stift 4,5: Heizer, indirekt (6,3V 0,3A) Stift 6: Leuchtschirm + Steg 2 Stift 7: Steg 1 Stift 8: Leuchtschirm + Steg 2 Stift 9: Gitter System 2 (Leuchtschirm) Verbindungen: Die Anode der Triode wird ĂŒber einen 500k Widerstand mit dem Leuchtschirm verbunden Steg 1 wird ebenfalls mit der Anode der Triode verbunden Betriebswerte: Betriebsspannung (Ua): 250 V Betriebsstrom (UgT=0V, UgL=0V): ca. 2mA UgT (BalkenlĂ€nge): 0V (Minimale Ăffnung), -15V (Maximale Ăffnung) UgL (Helligkeit): 0V (Maximale Helligkeit), -4V (Komplett Dunkel) Heizung: 6,3V, 0,3A, indirekt Zur Ansteuerung wurden die selben Daten wie fĂŒr die EMM803 genutzt, getestet wurde auf einem Neuberger RPM370/1. Das Leuchtbild entspricht der EM800, das Band öffnet sich von unten nach oben. Die EM803 hat keine Indikatoranzeige, mit der Spannung fĂŒr UgL kann die Helligkeit des Leuchtbandes reguliert werden, bis zur völligen Dunkelheit. Hier ist die â EMM803 zu finden. Ein 'Magisches Band' inkl, Stereo-Indikator, das eventuell aus dem Prototyp der EM803 hervorgegangen ist. |
| Letzte Ănderung | 20.03.2016 22:35:03 |
đ Beschreibung der Systeme fĂŒr die Röhre: EM803
| System 1 | |
| Kathode | 3 - Beide Systeme |
| Gitter 1 | 1 - Gitter System 1 (Triode) |
| Gitter 2 | 9 - Gitter System 2 (Leuchtschirm) |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 - Anode System 1 (Triode) |
| Anode 2 | 7 - Steg 1 |
| Leuchtschirm | 6, 8 - Leuchtschirm + Steg 2 |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Magisches Band |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

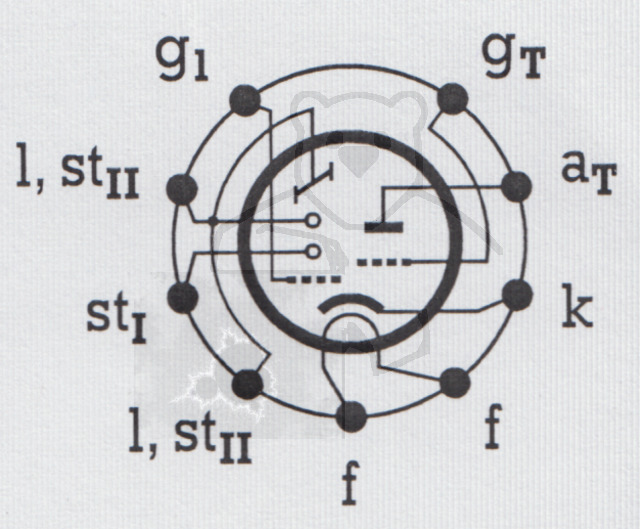

đ Sockelschaltung der EM803
Bildquelle: Zeichnung Hans-Thomas Schmidt
đ Bilder der Röhre: EM803

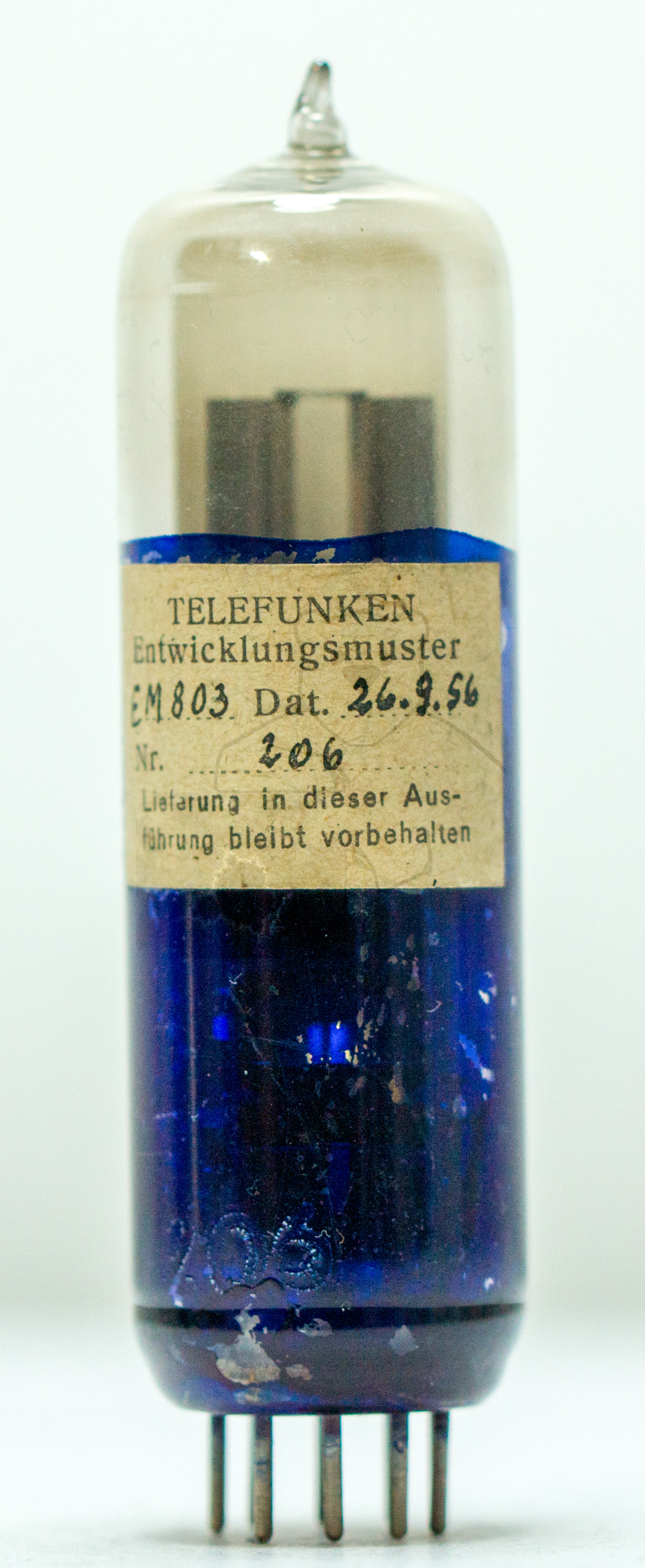

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Original Lackierung Bild 01

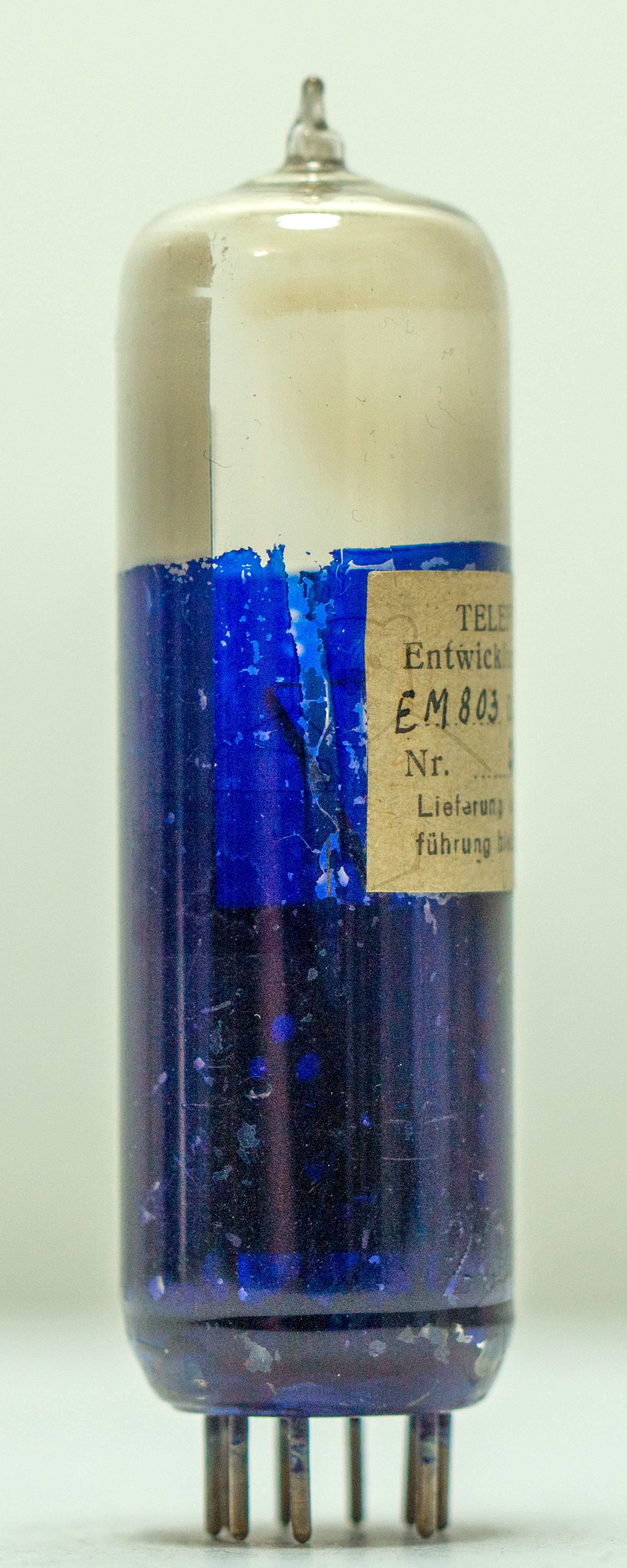

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Original Lackierung Bild 02

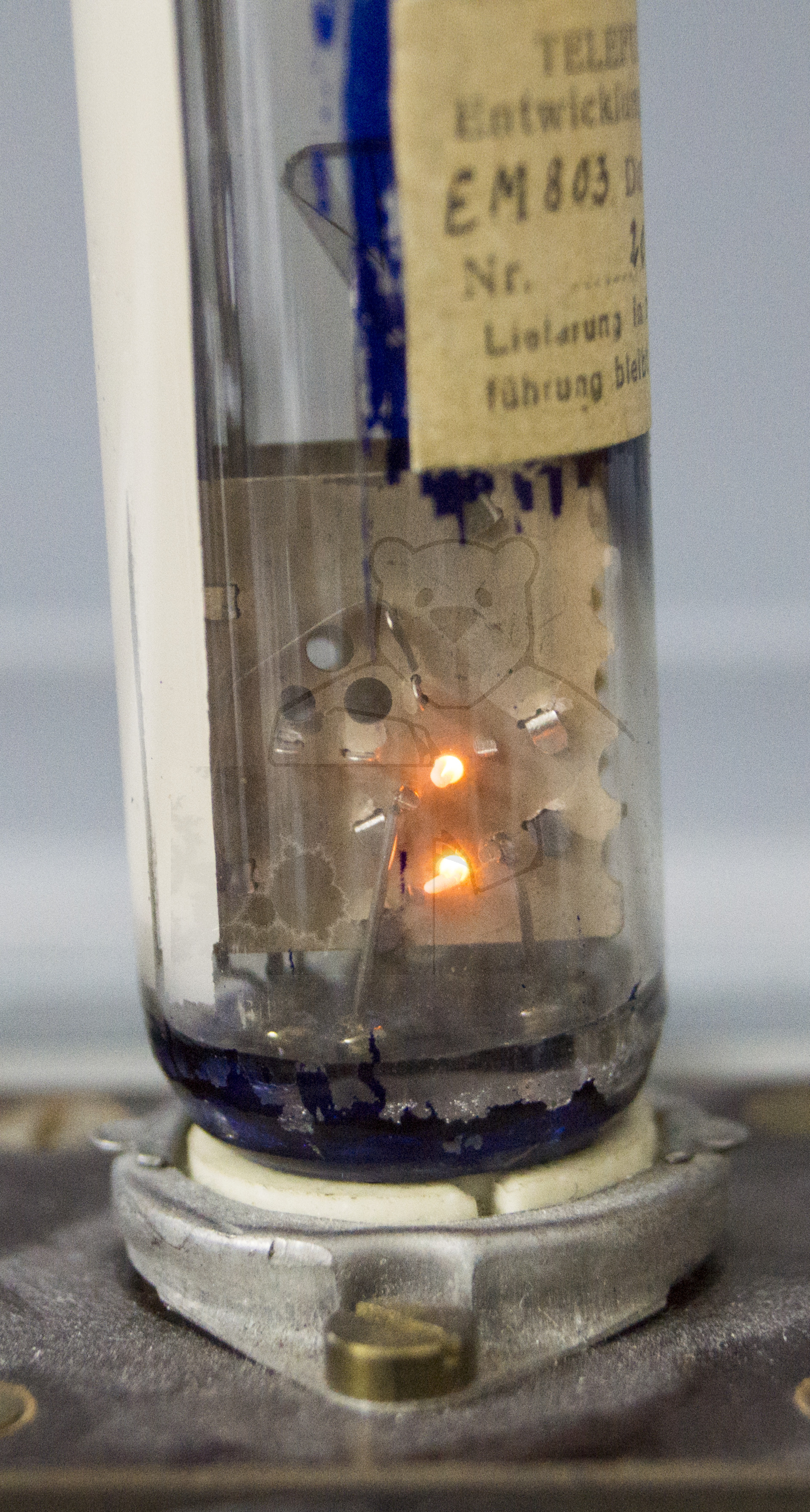

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 In Betrieb Bild 01

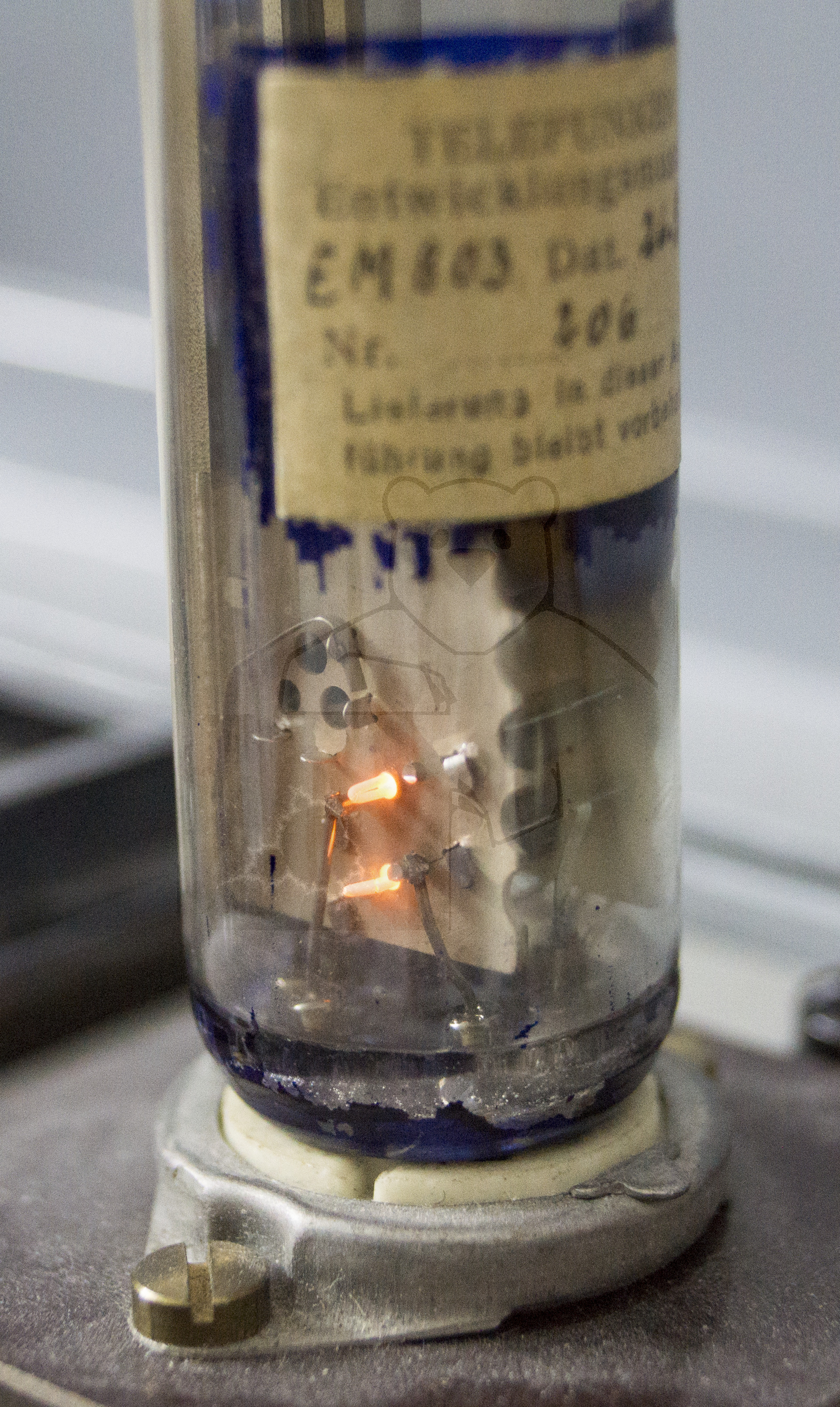

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 In Betrieb Bild 02

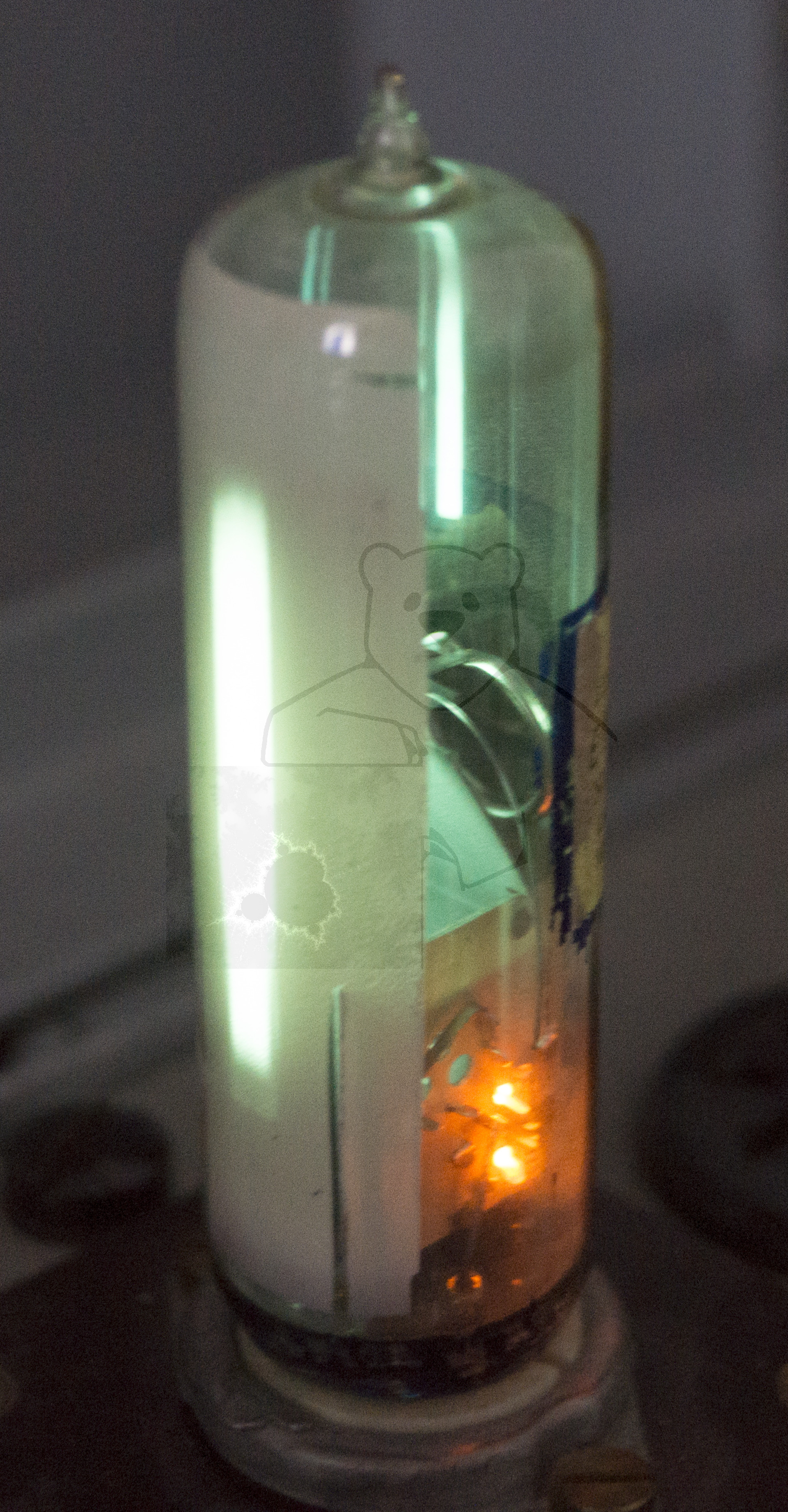

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 In Betrieb Bild 03

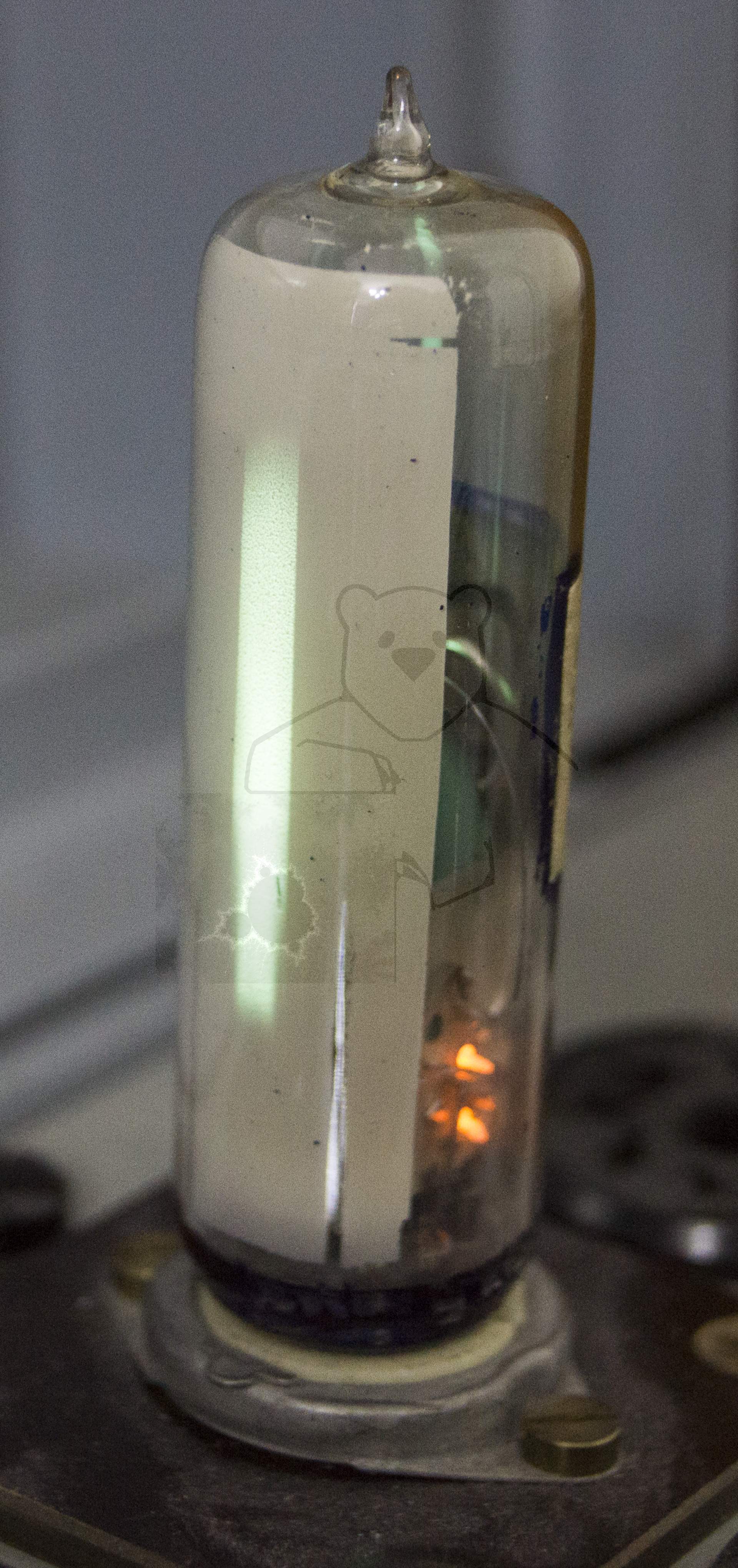

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 In Betrieb Bild 04

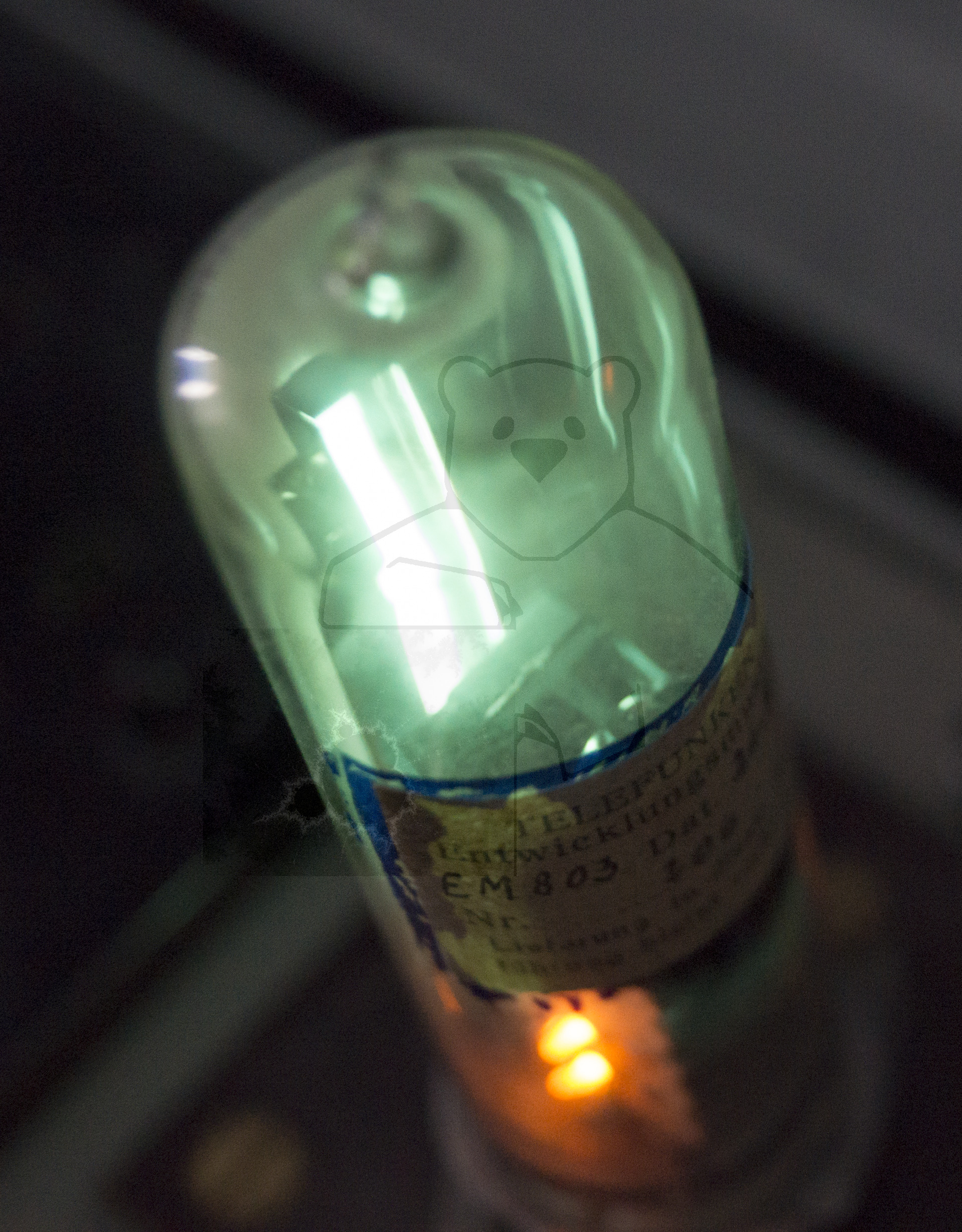

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 In Betrieb Bild 05

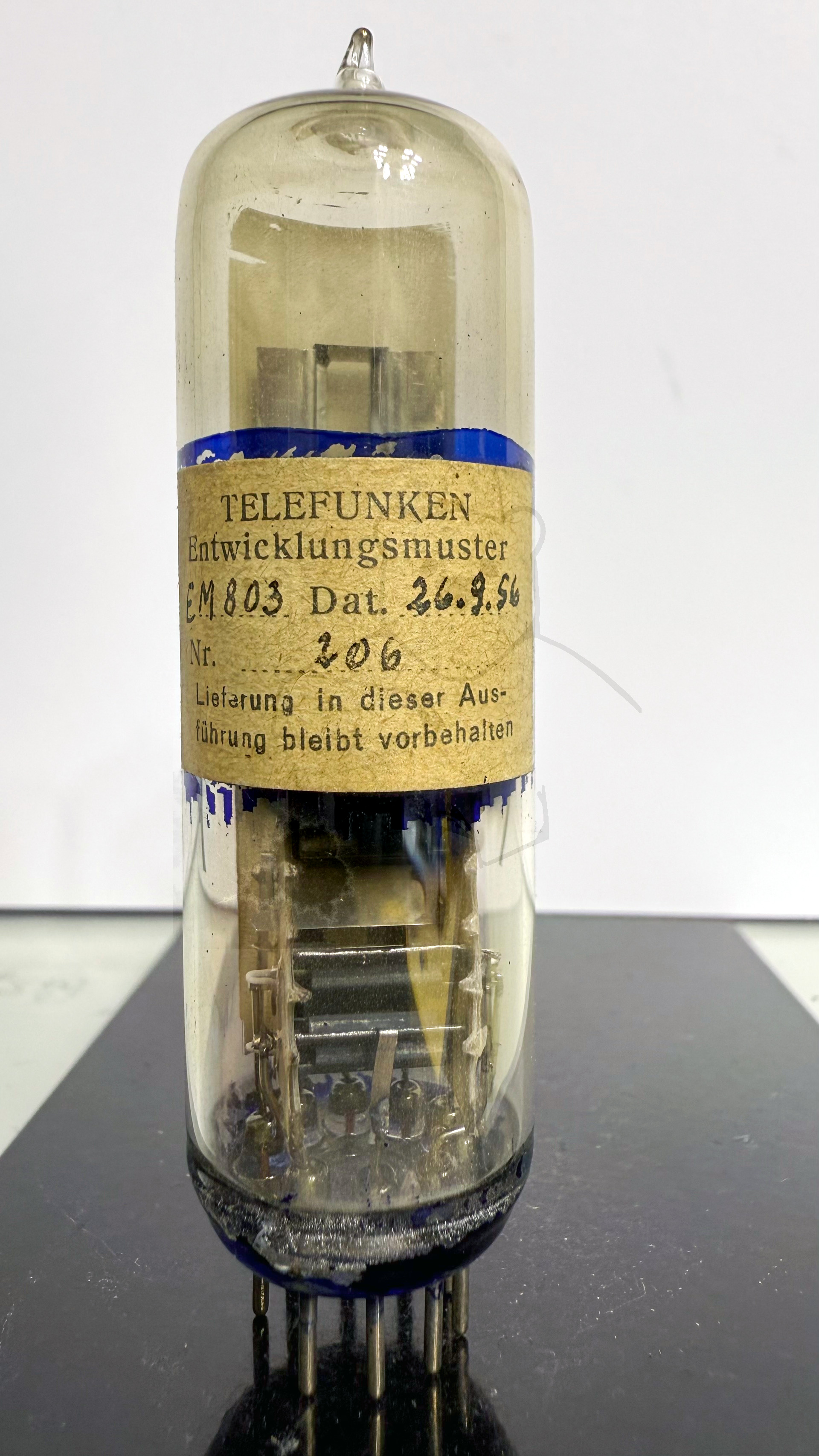

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 01

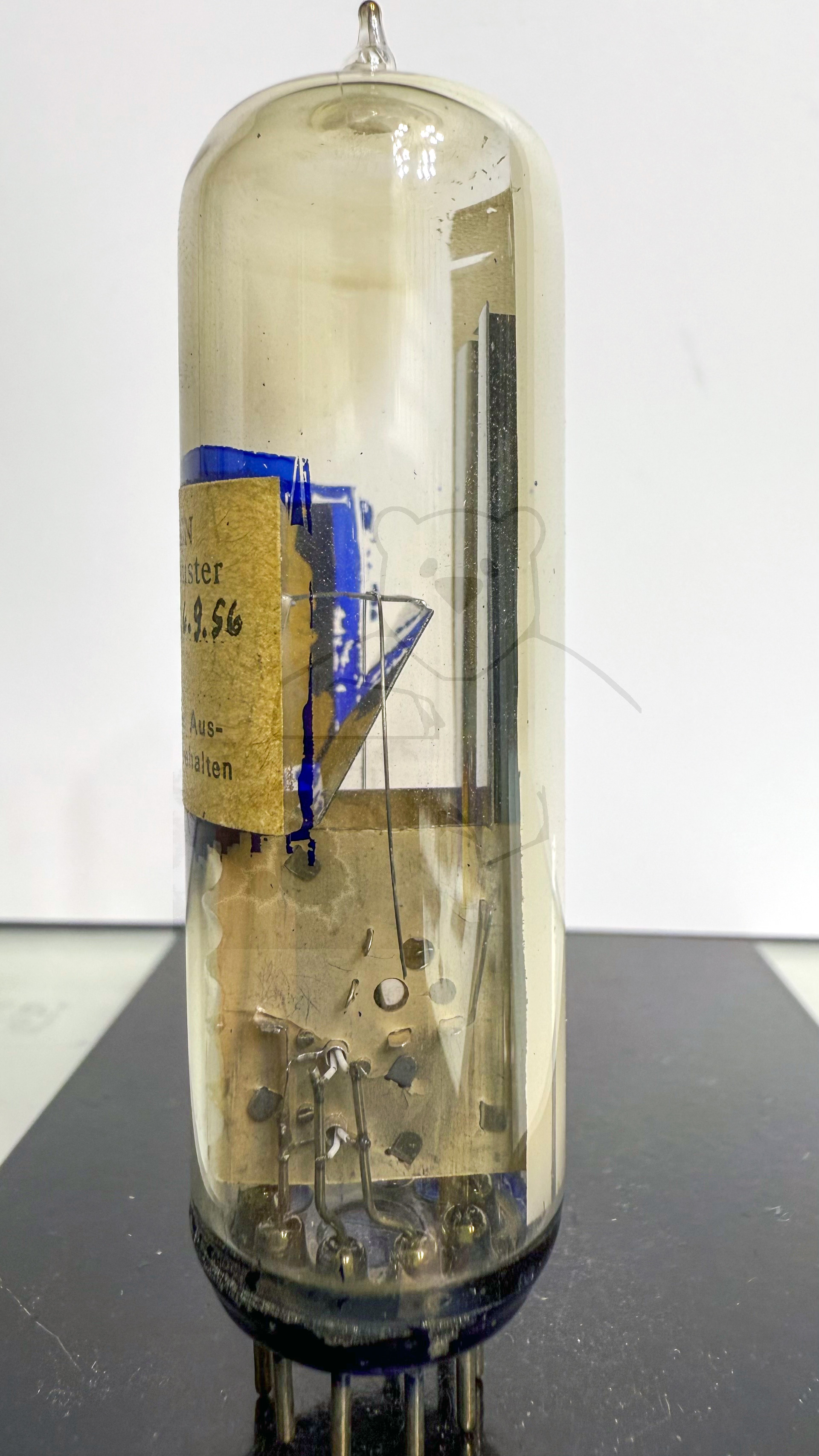

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 02

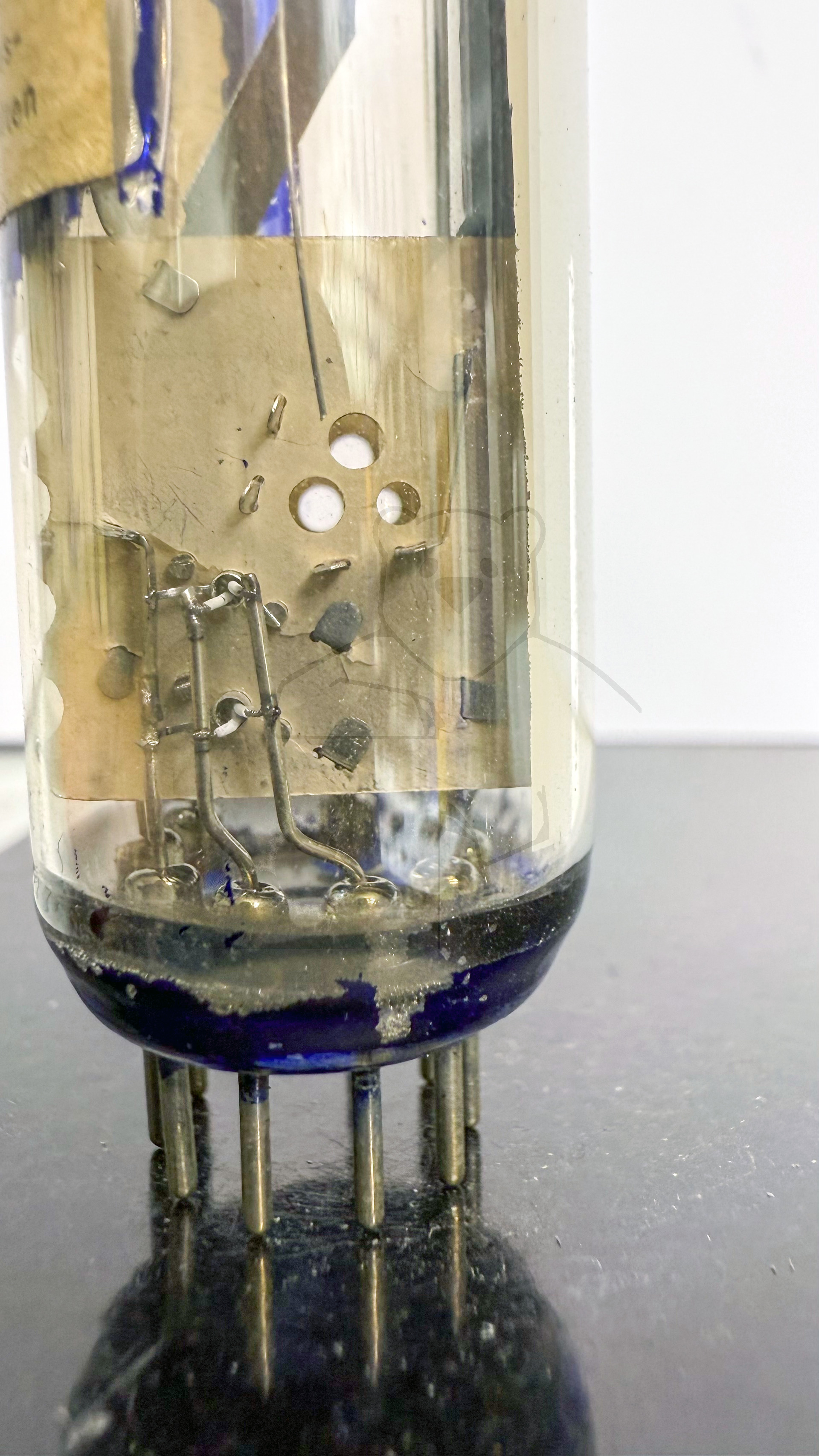

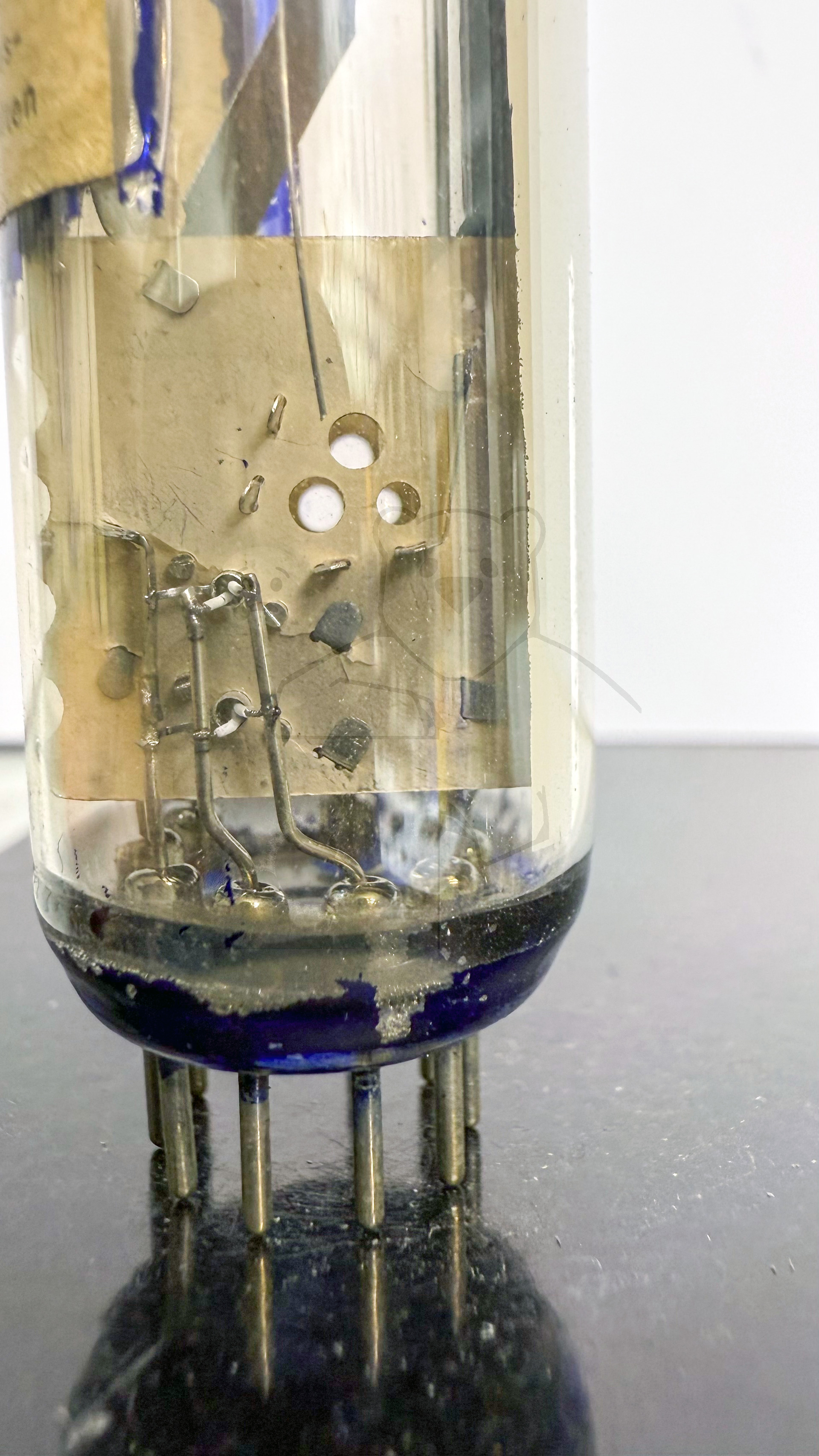

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 03
Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 04

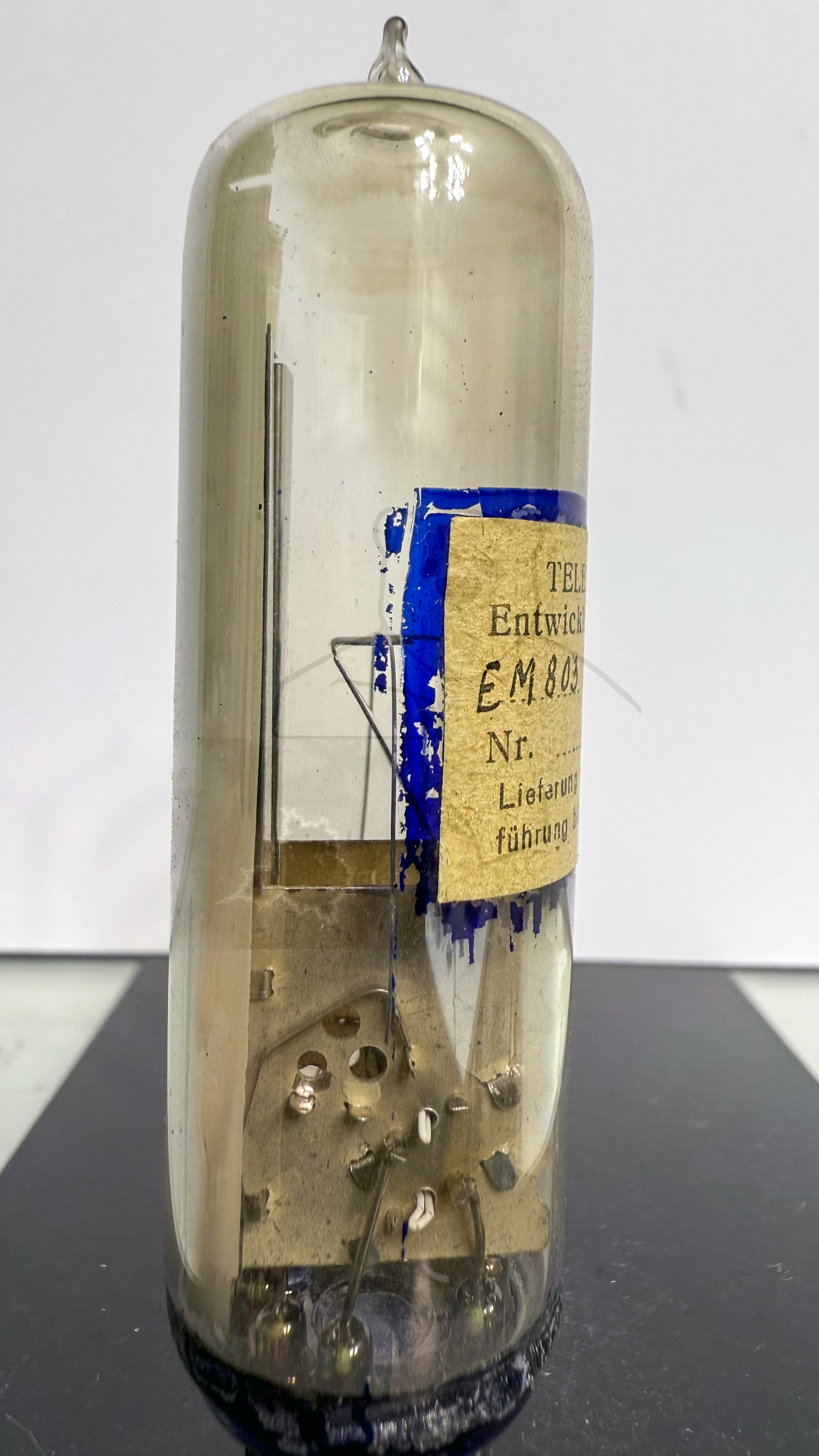

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 05
Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 06

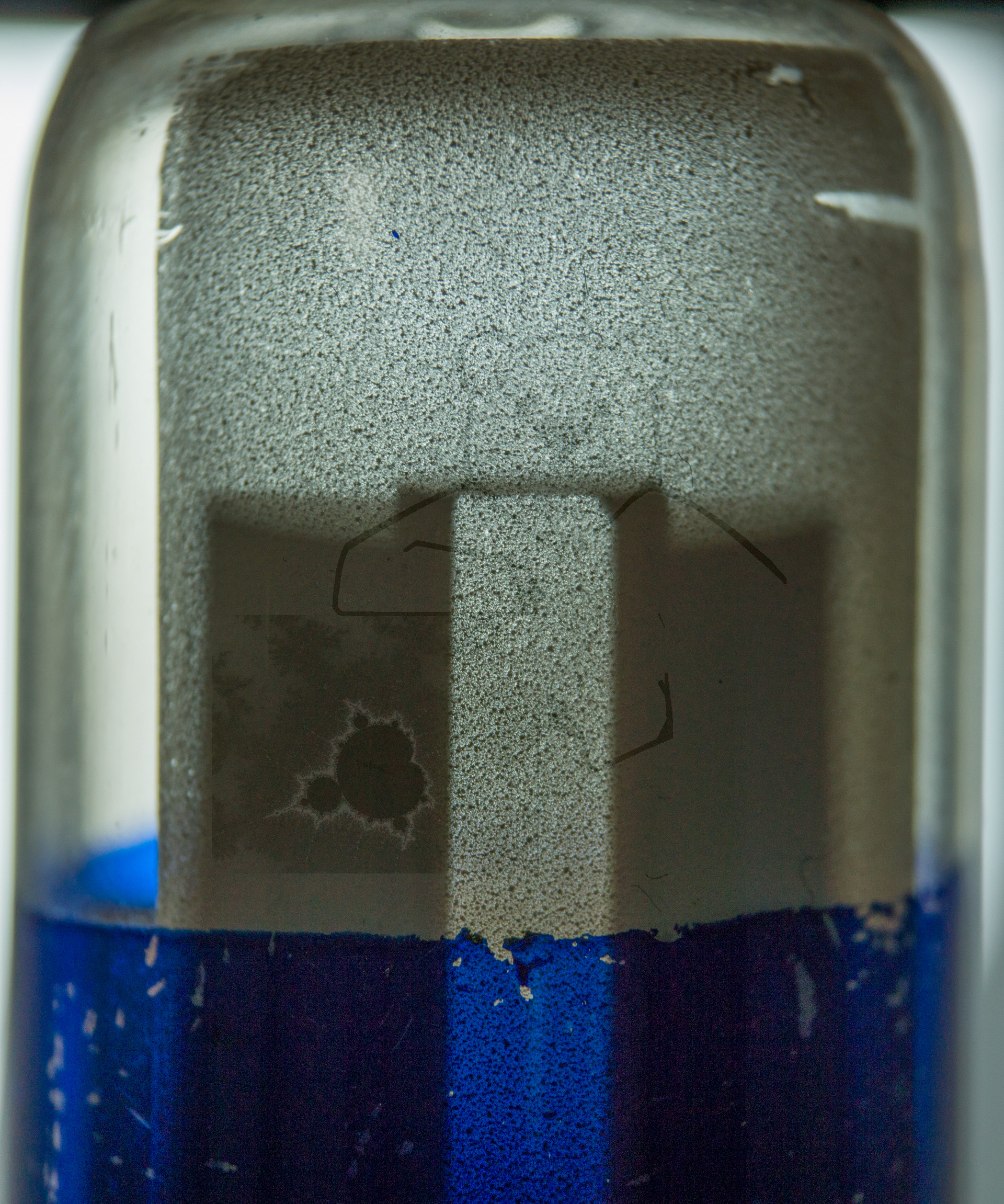

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 07

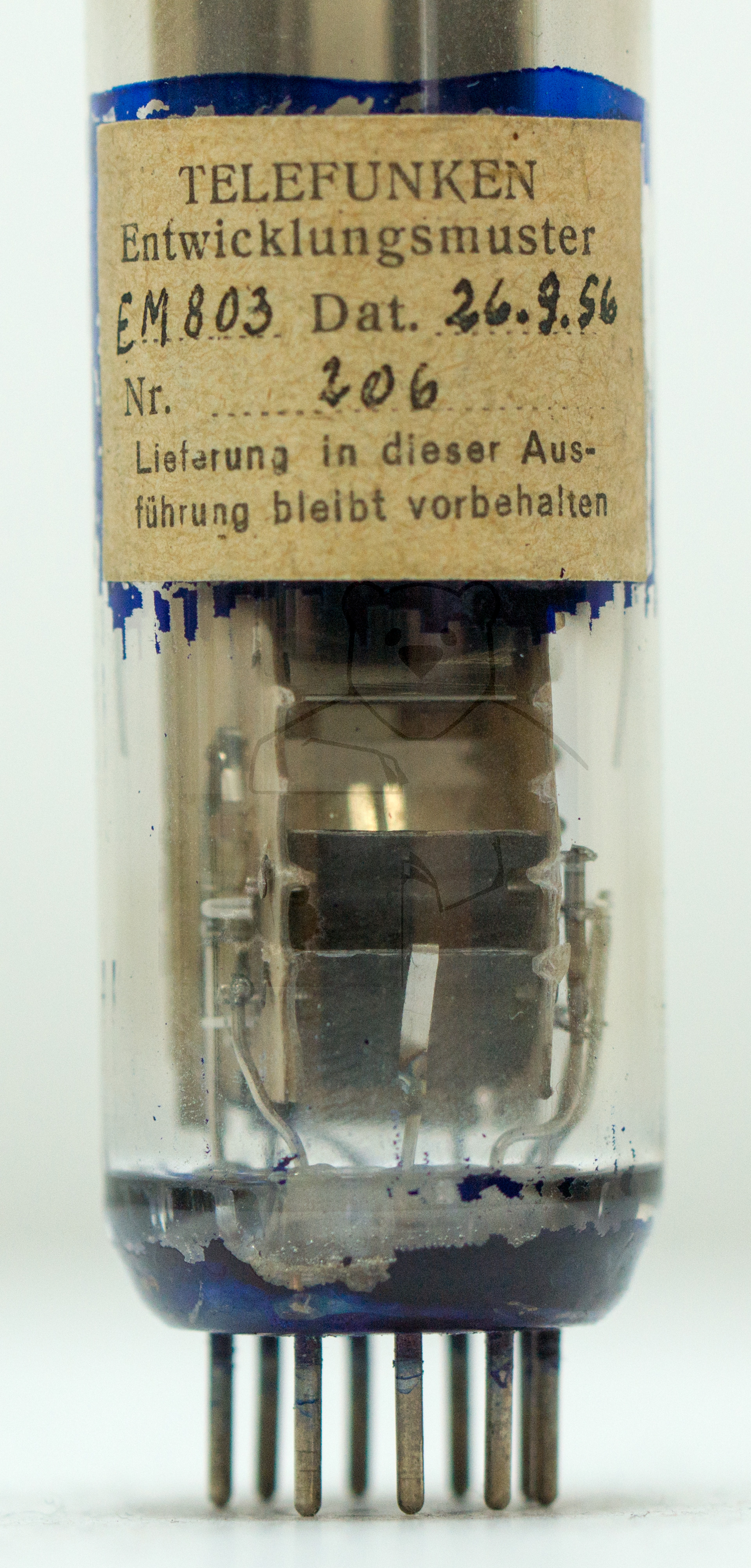

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 08

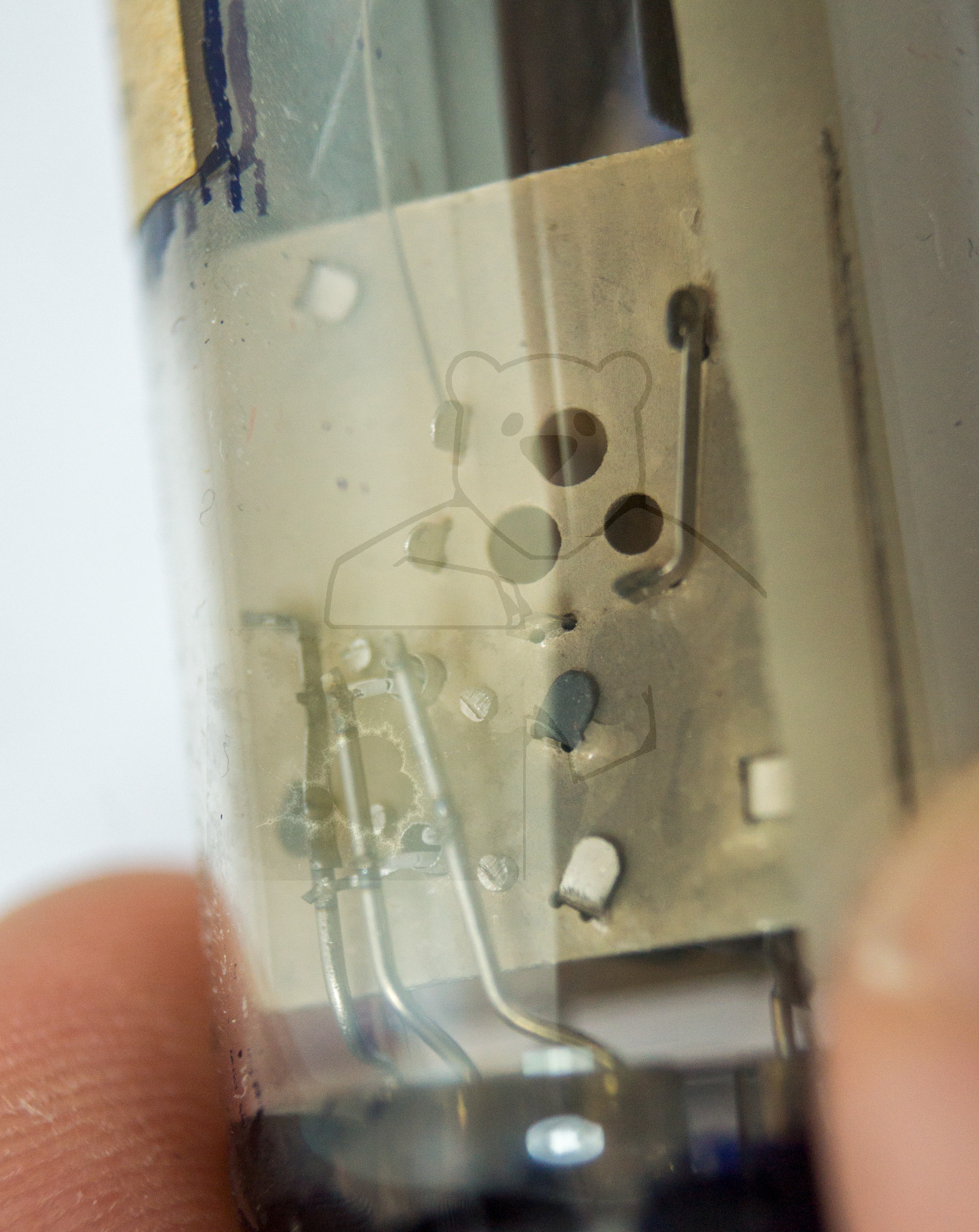

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 09

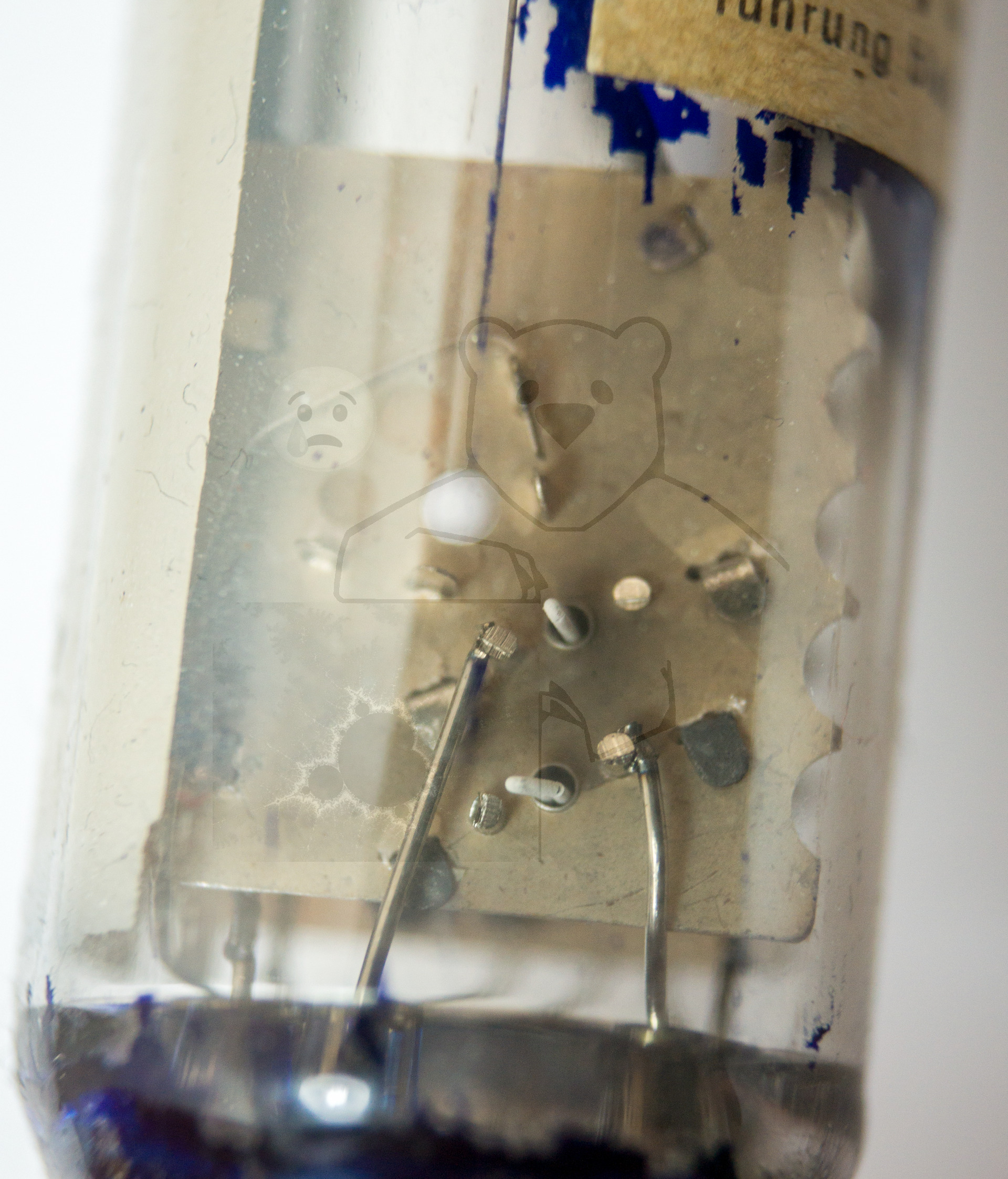

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 10

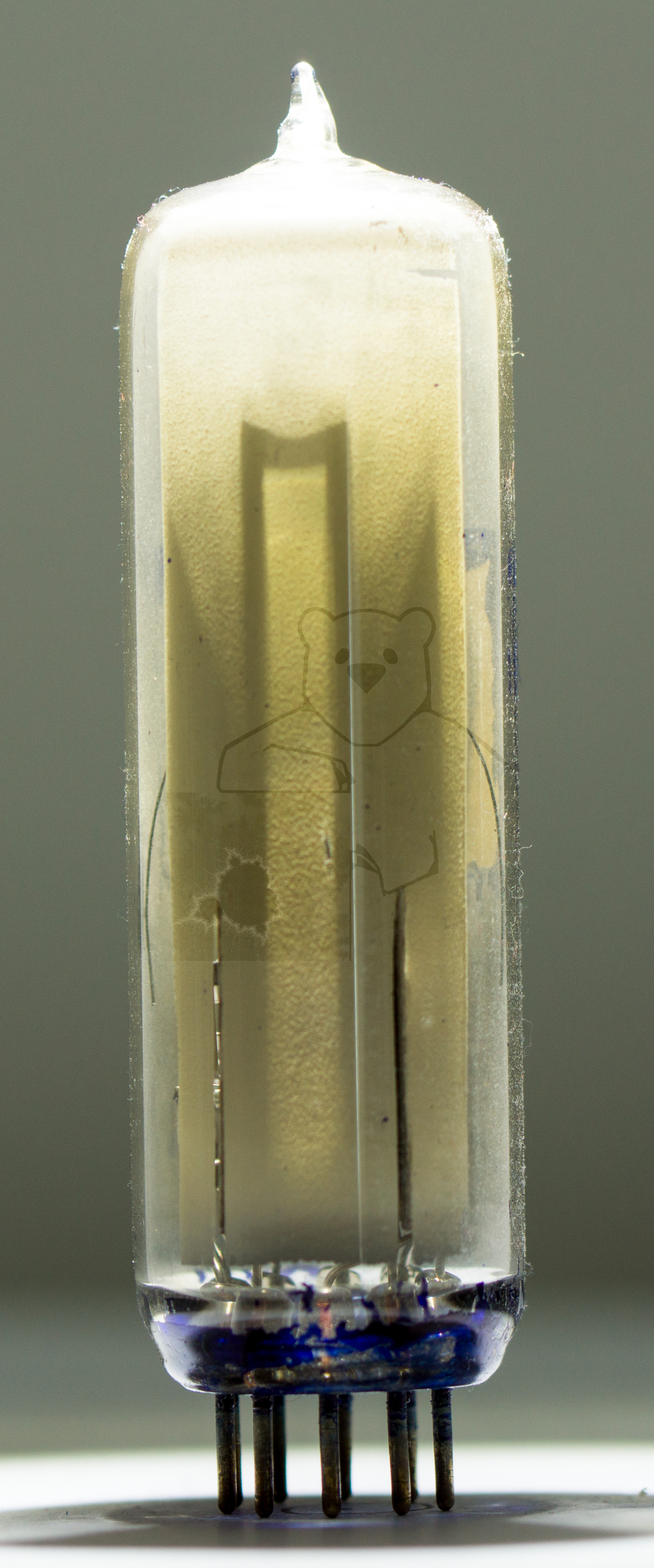

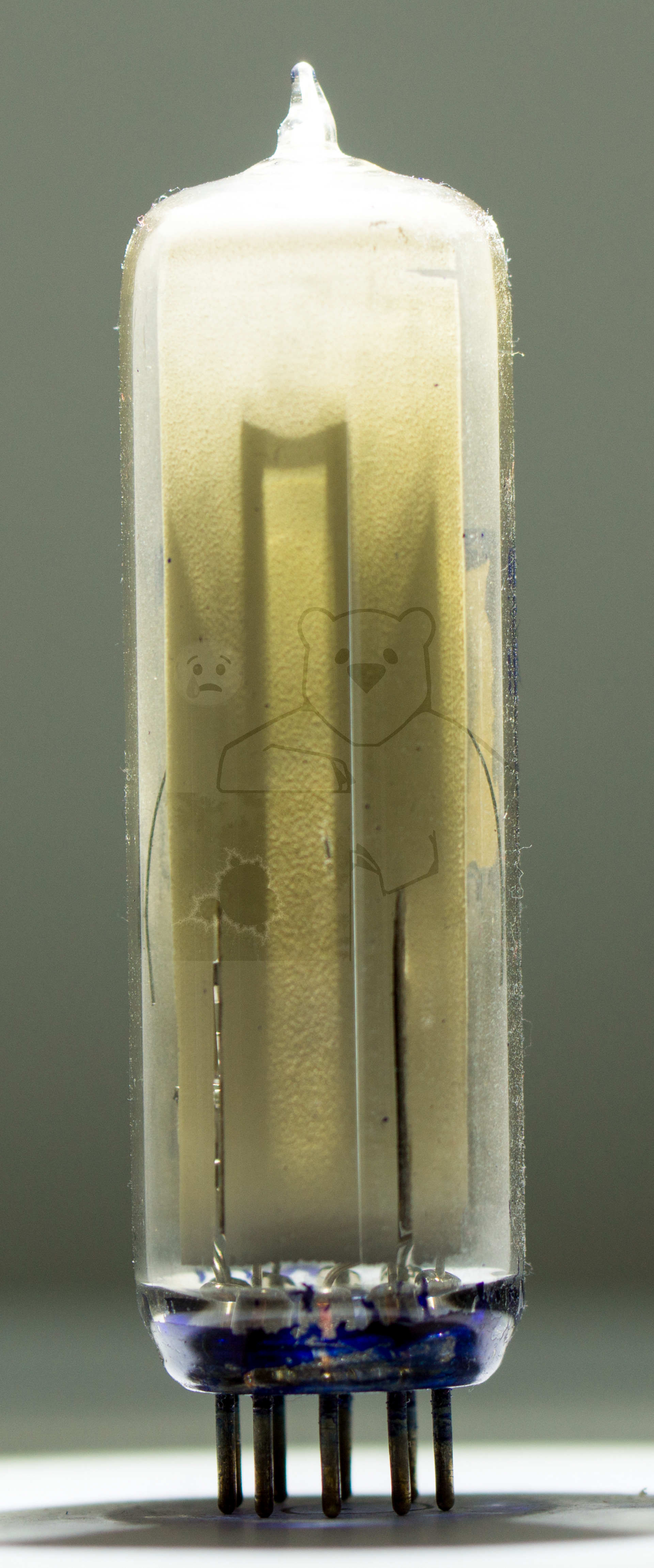

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 11

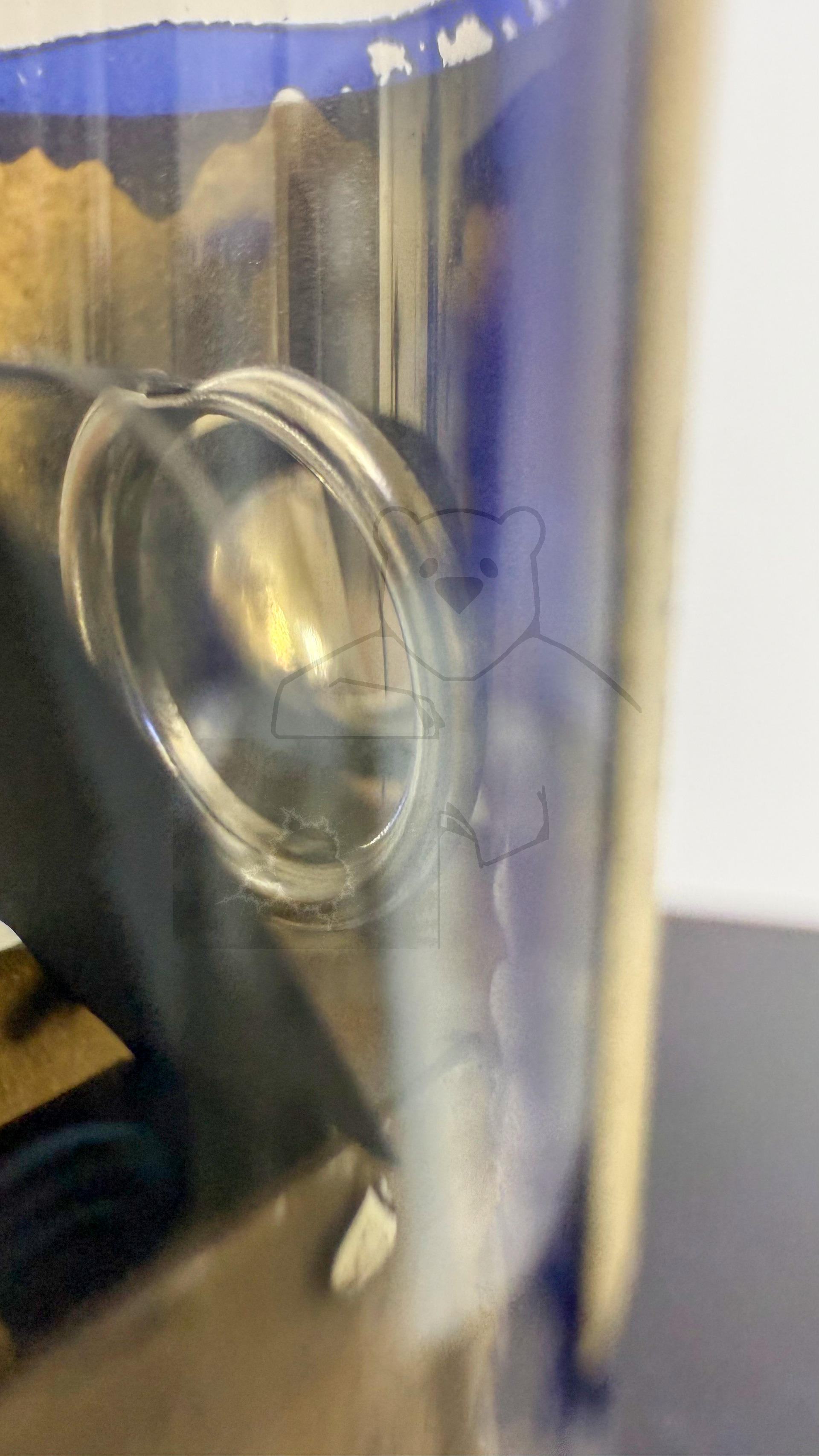

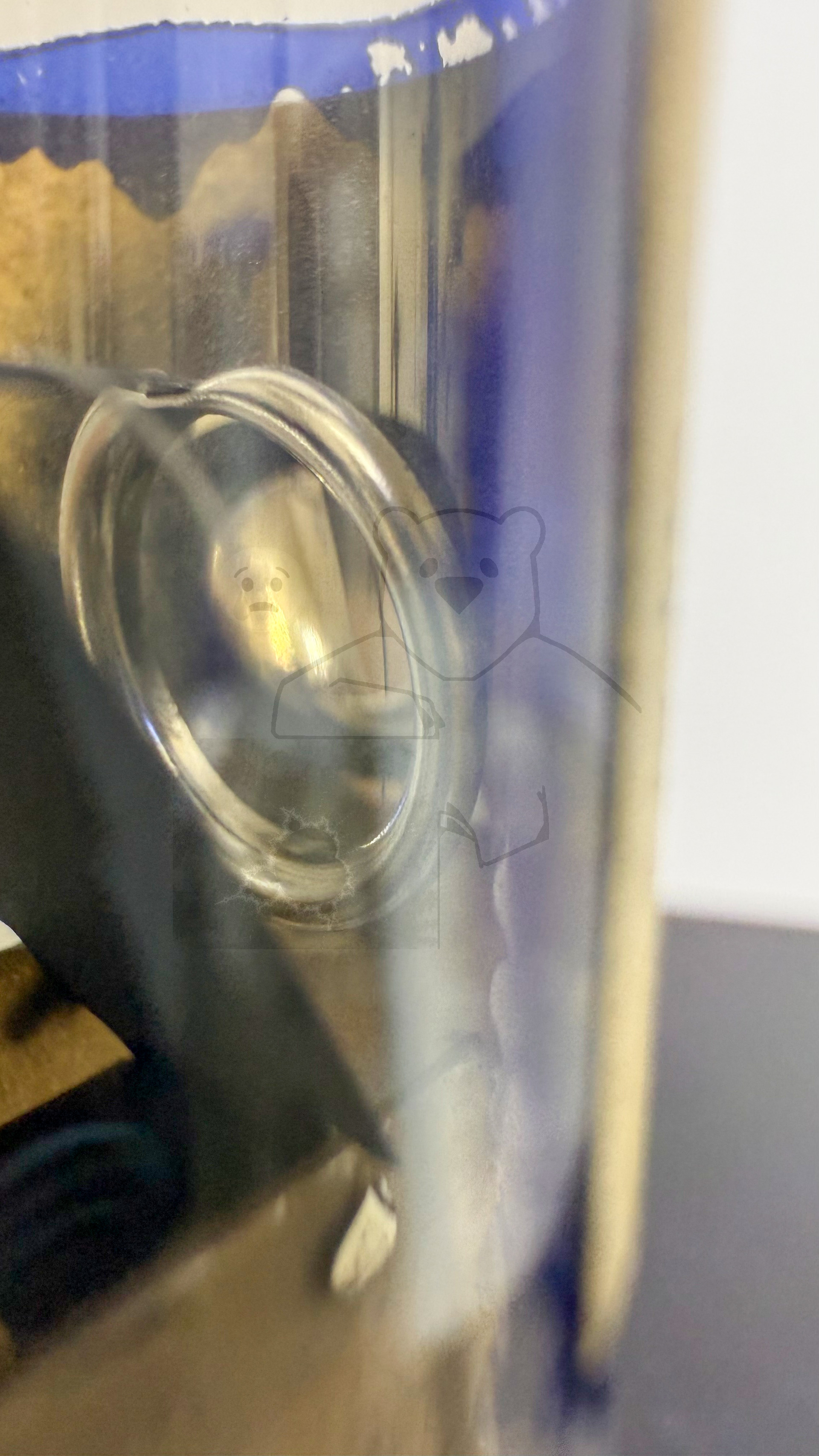

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 12

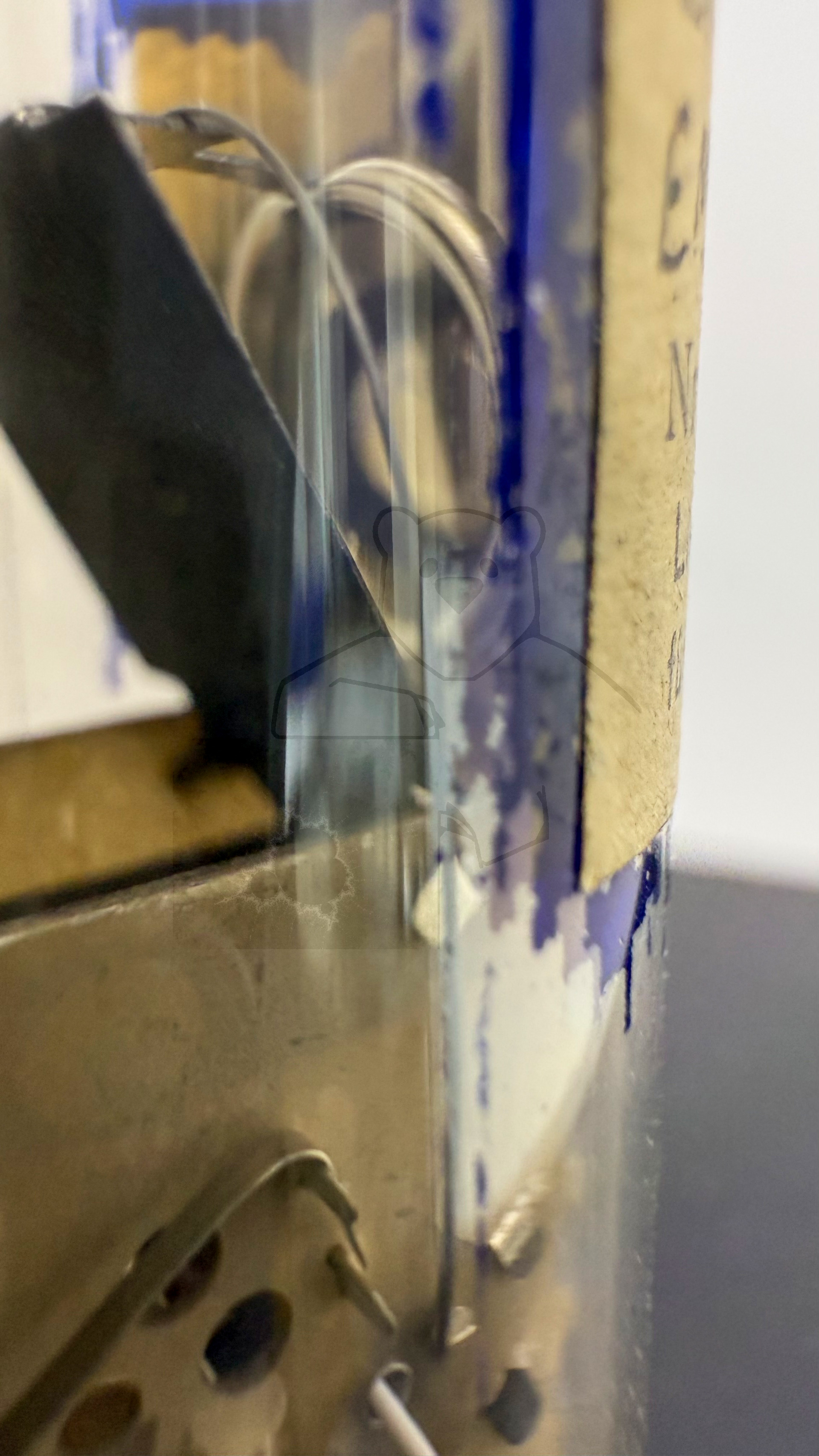

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 13

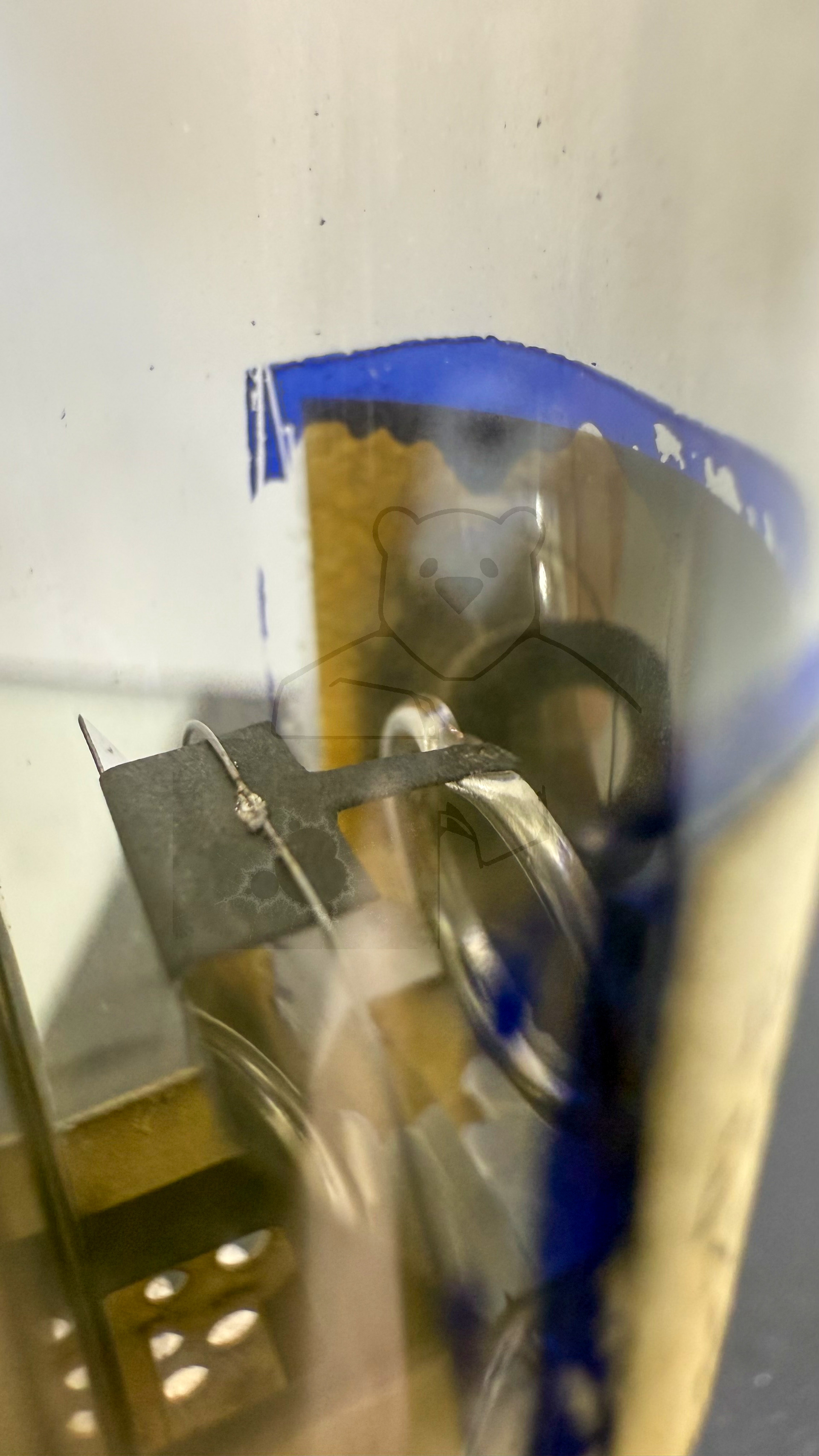

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 14

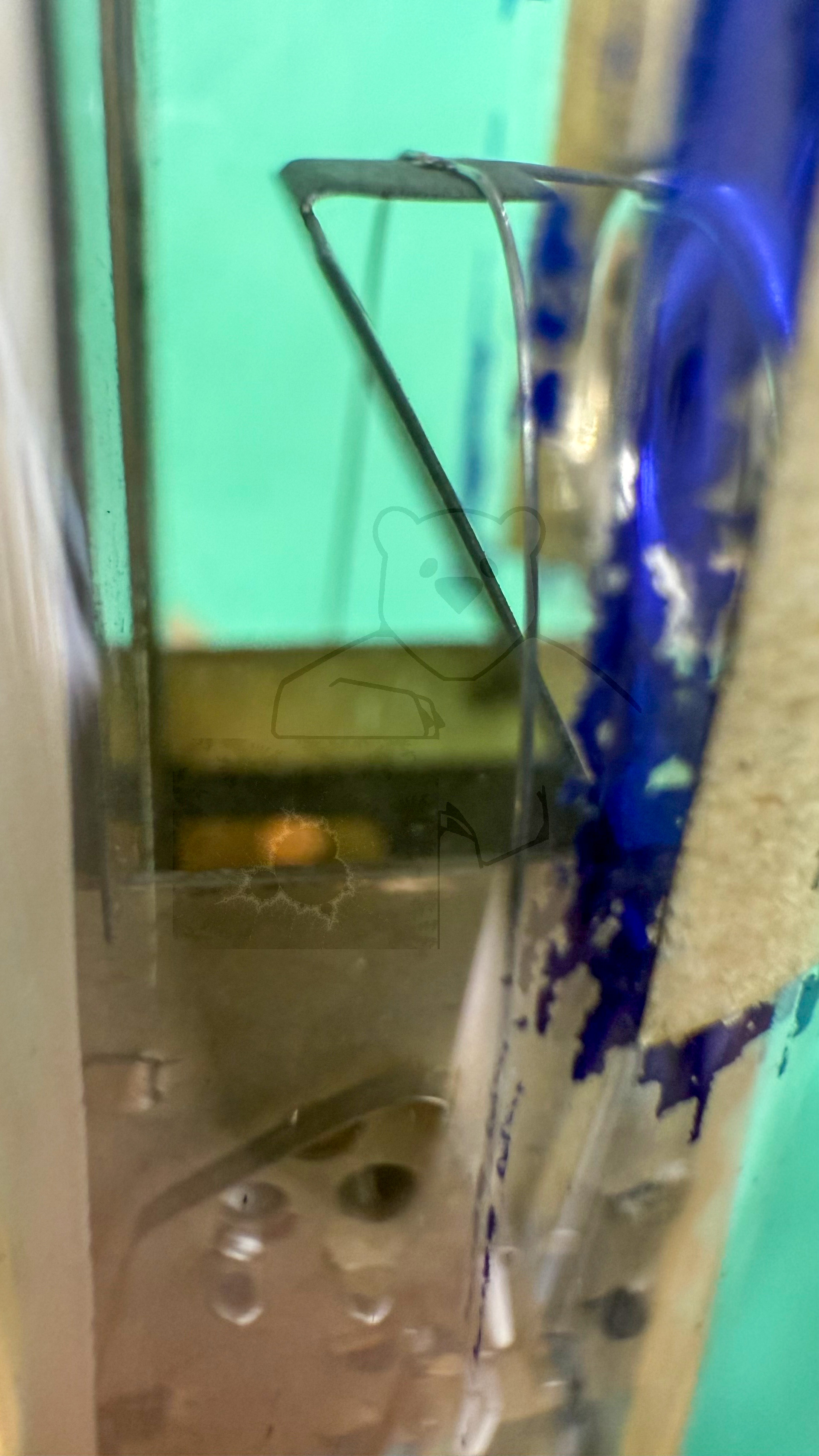

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 15

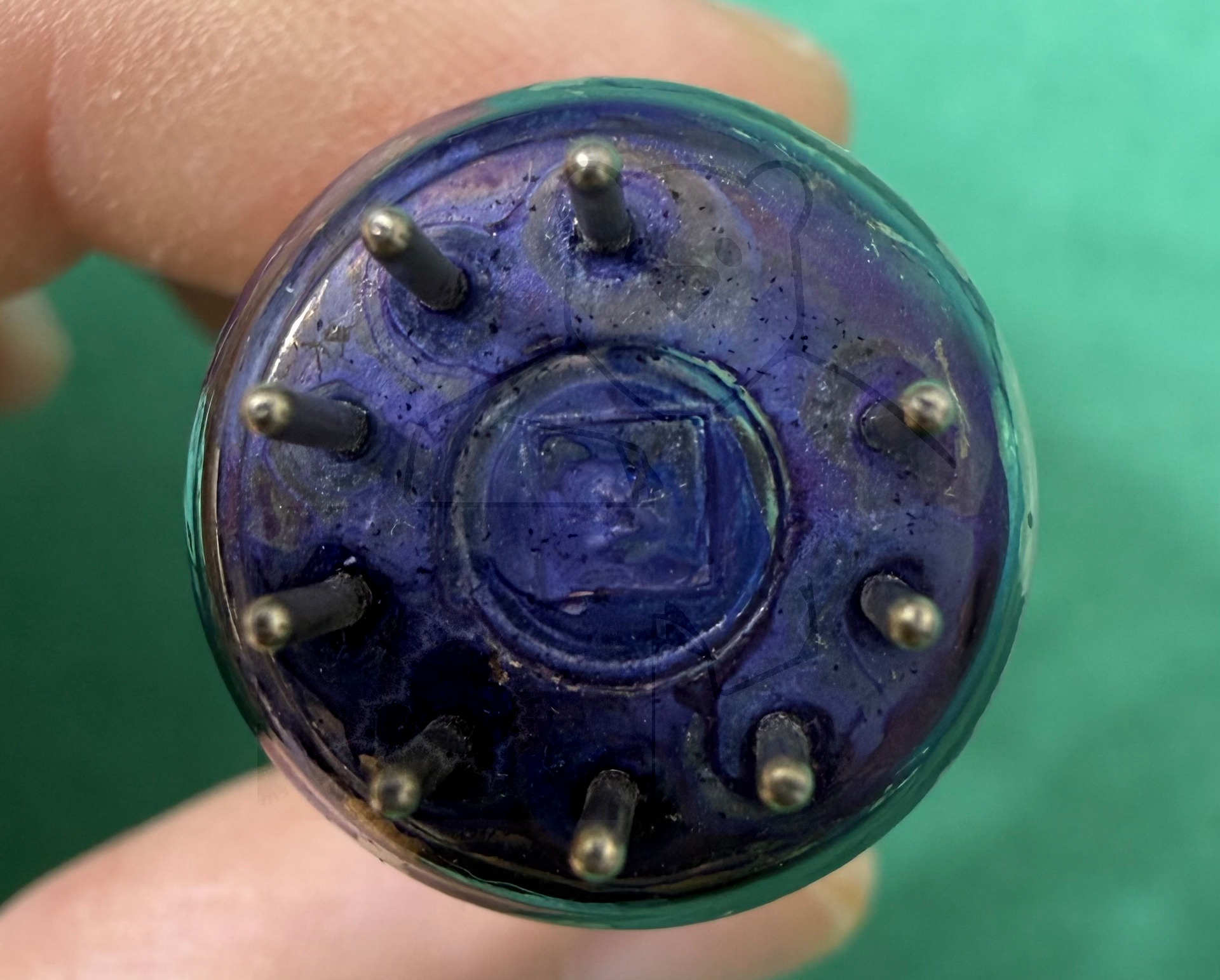

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 16

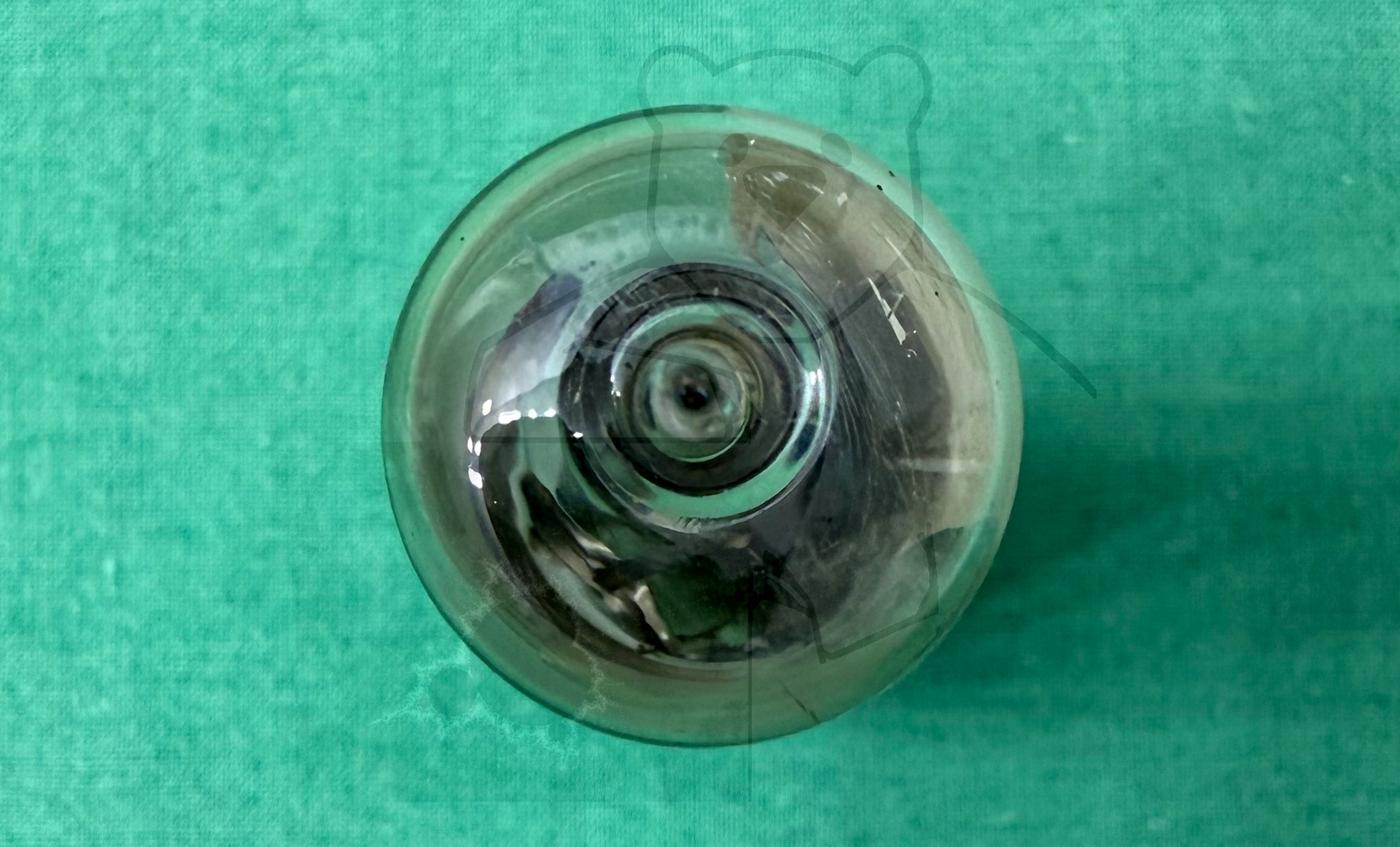

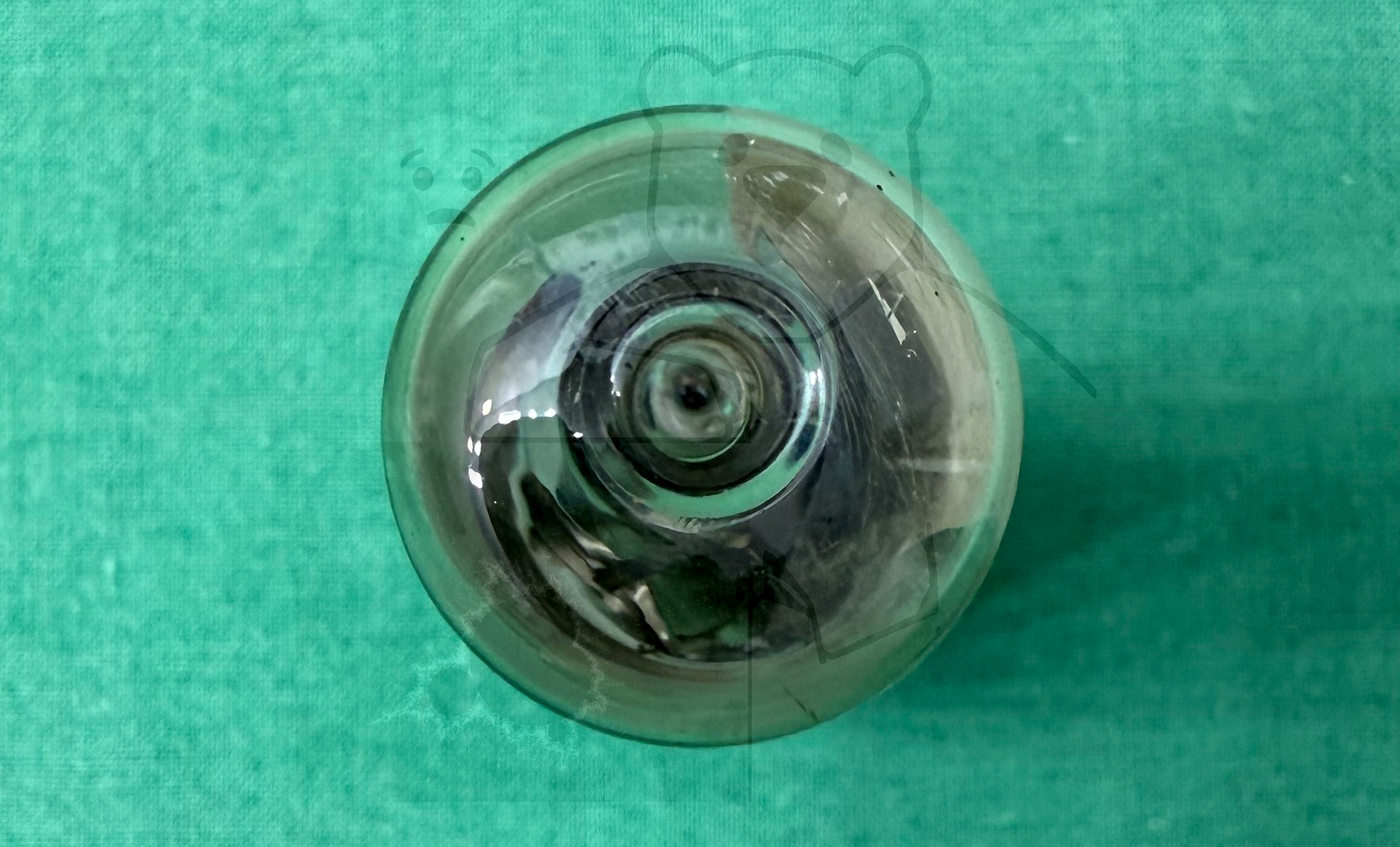

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 17

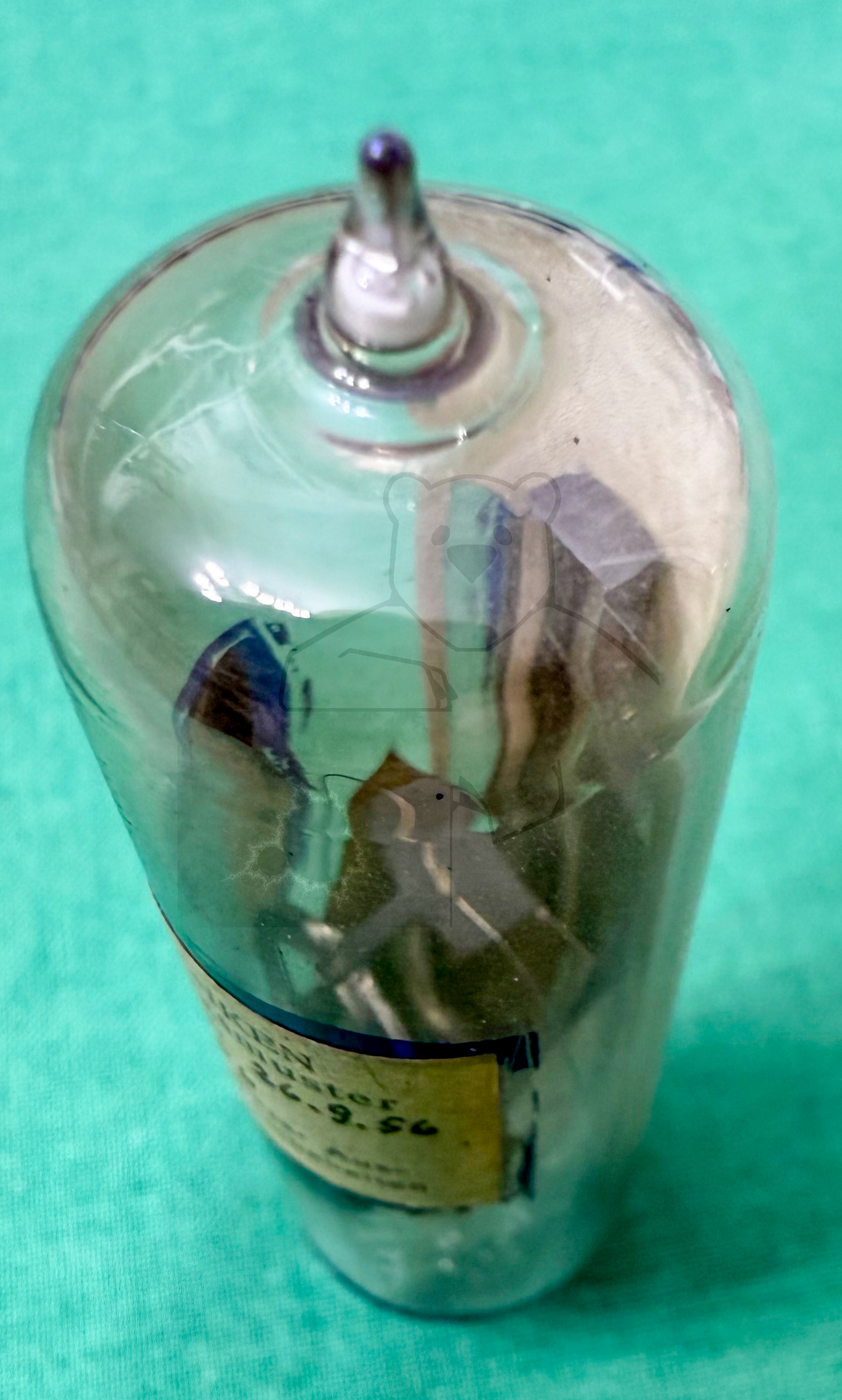

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 18

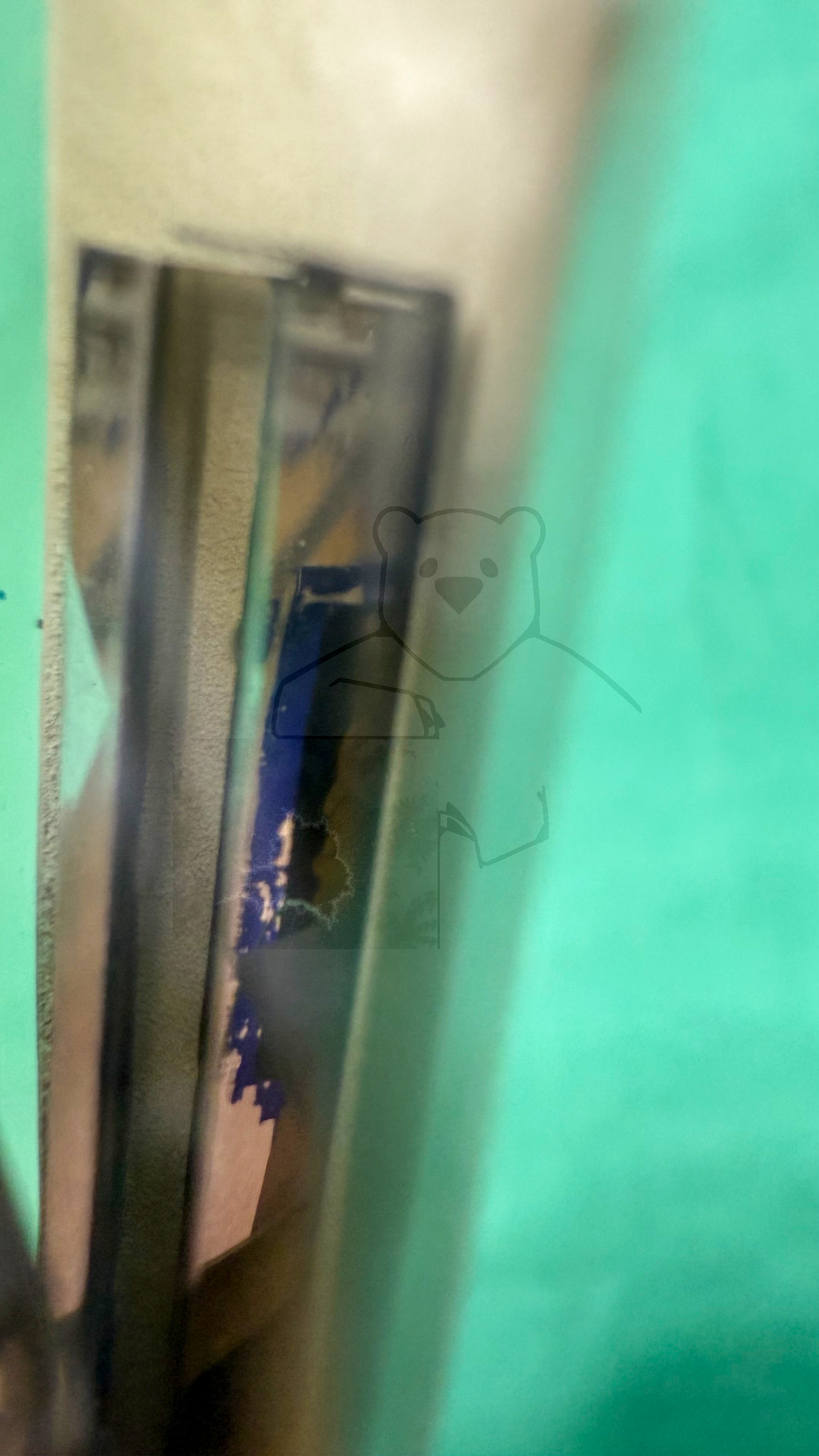

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 19

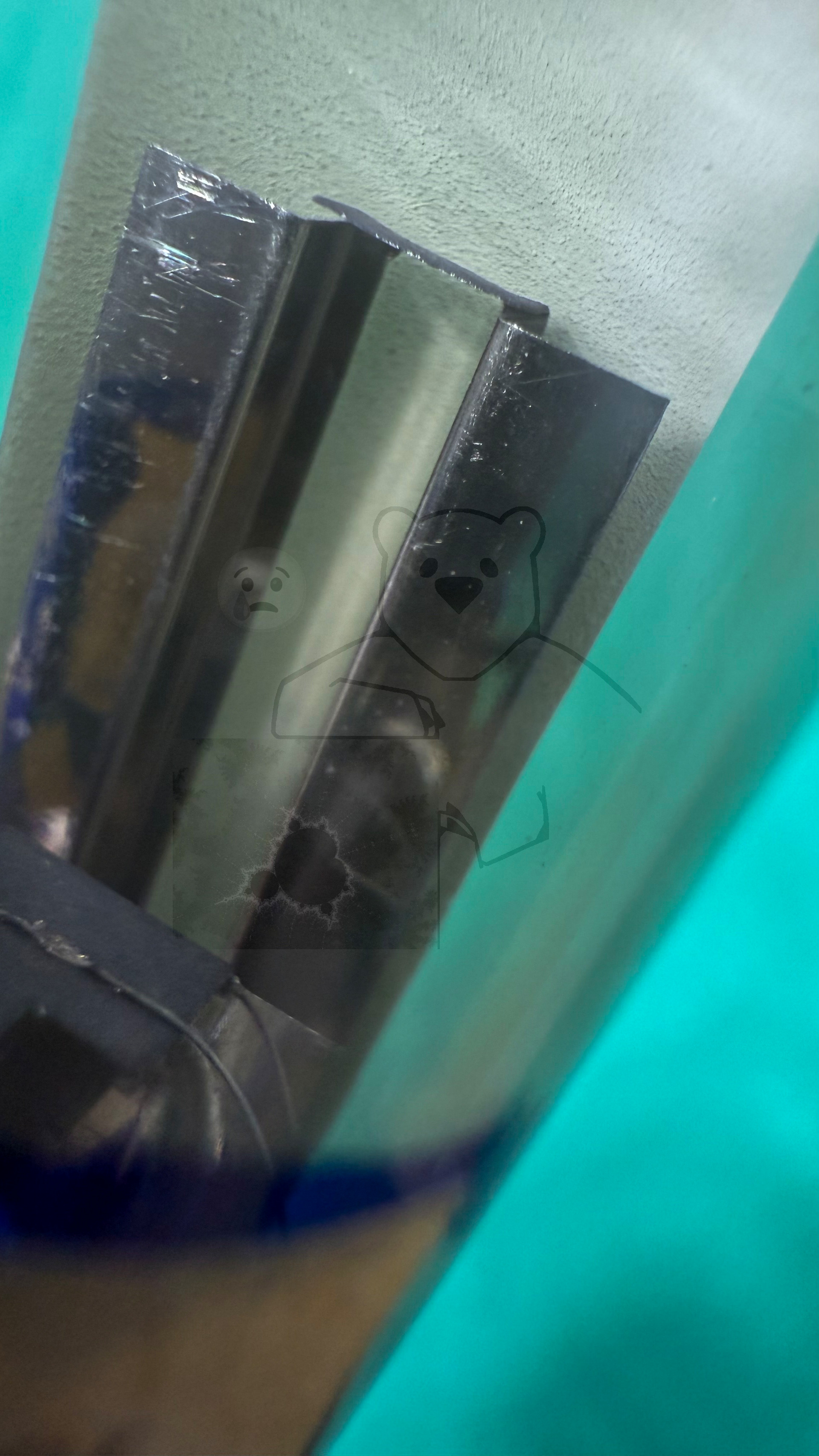

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 20

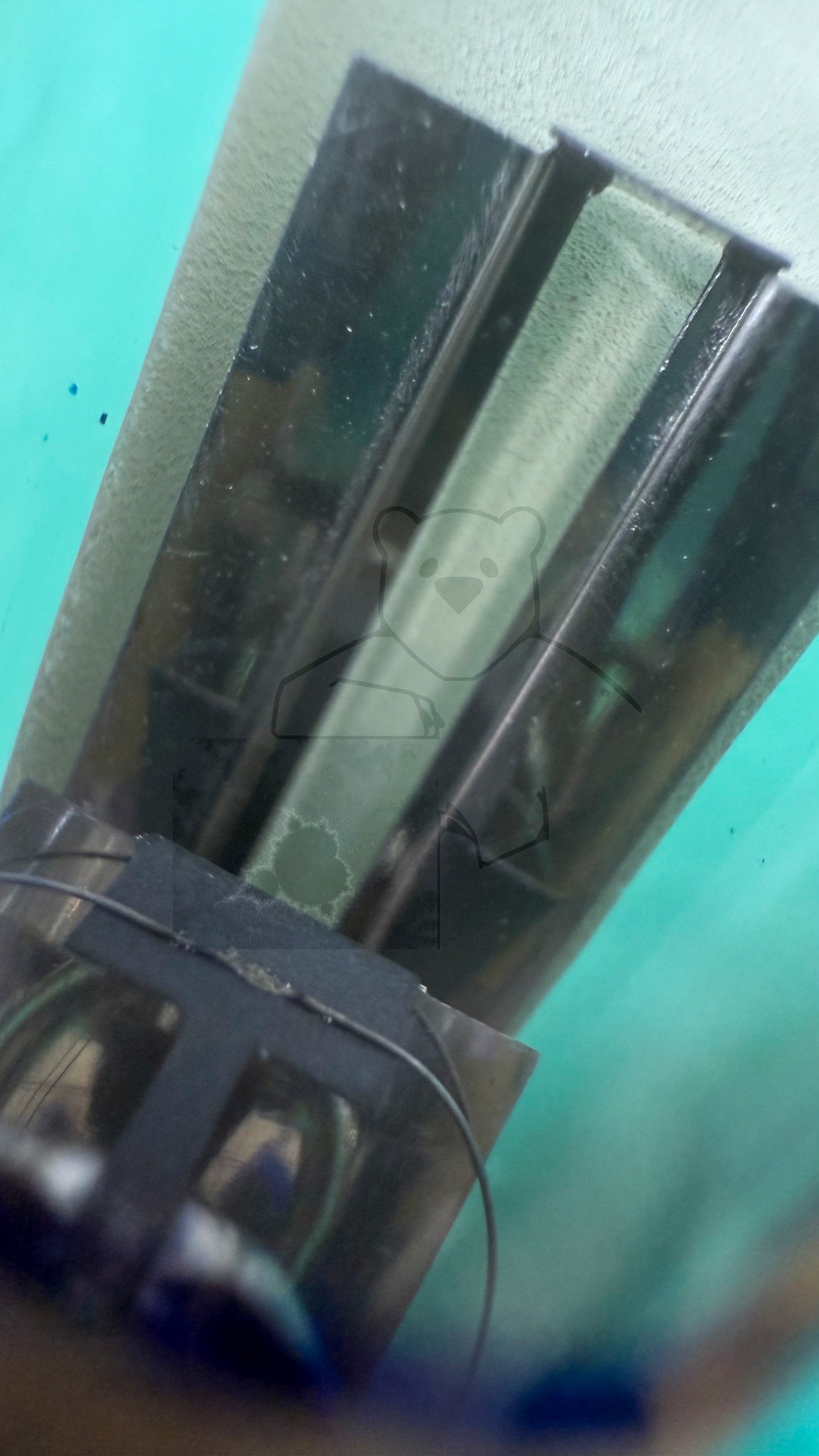

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 21

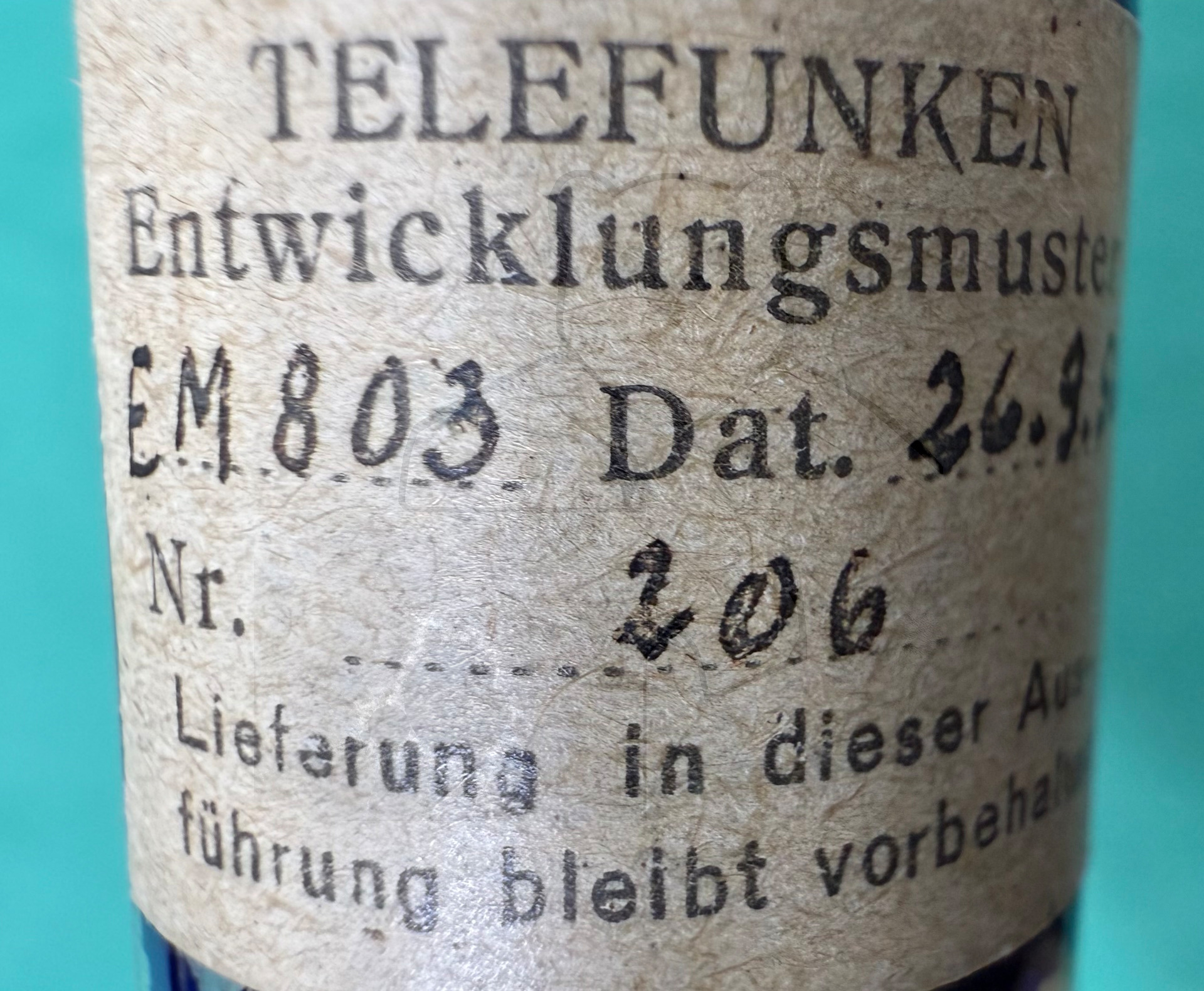

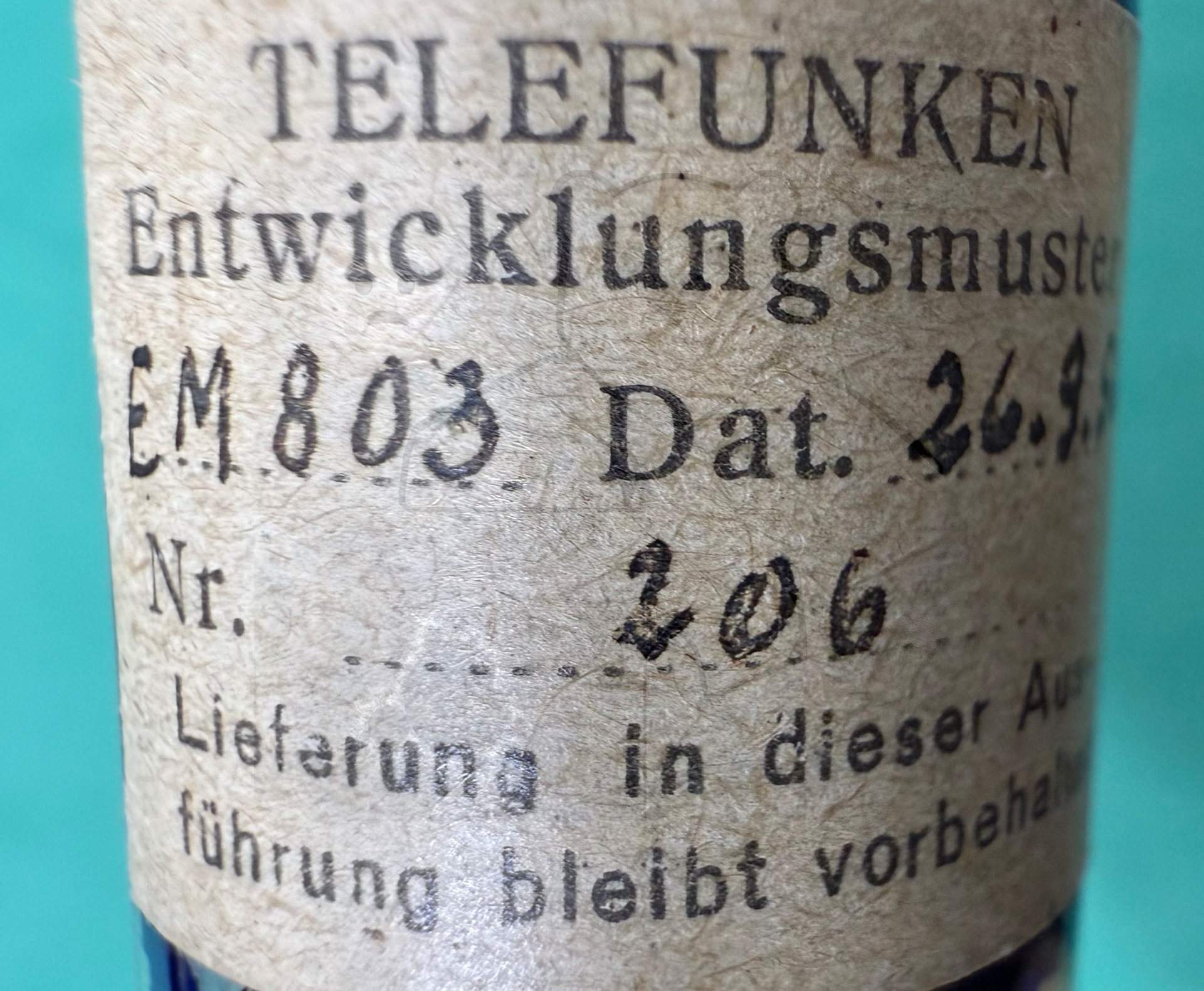

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 22

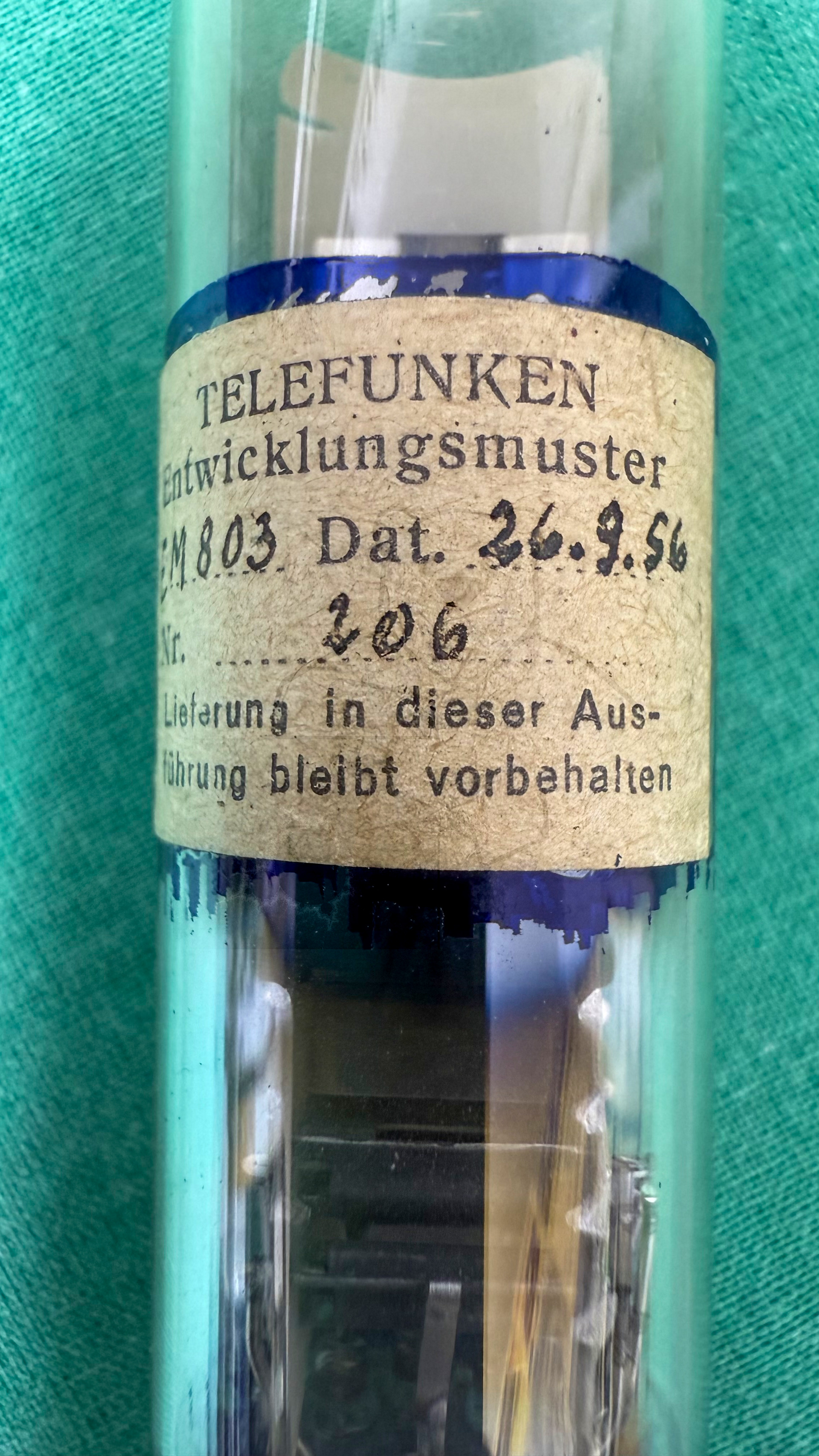

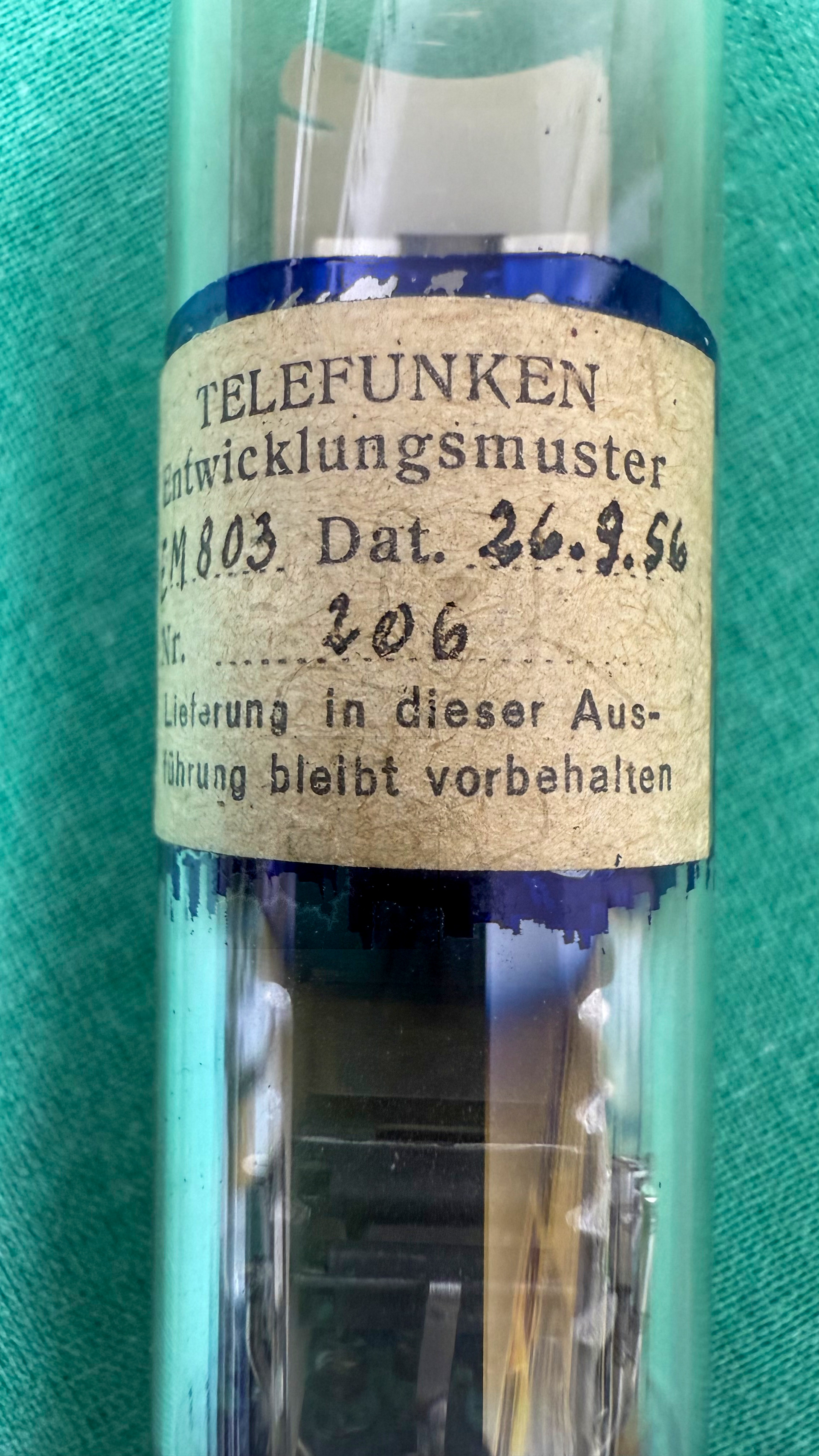

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 23

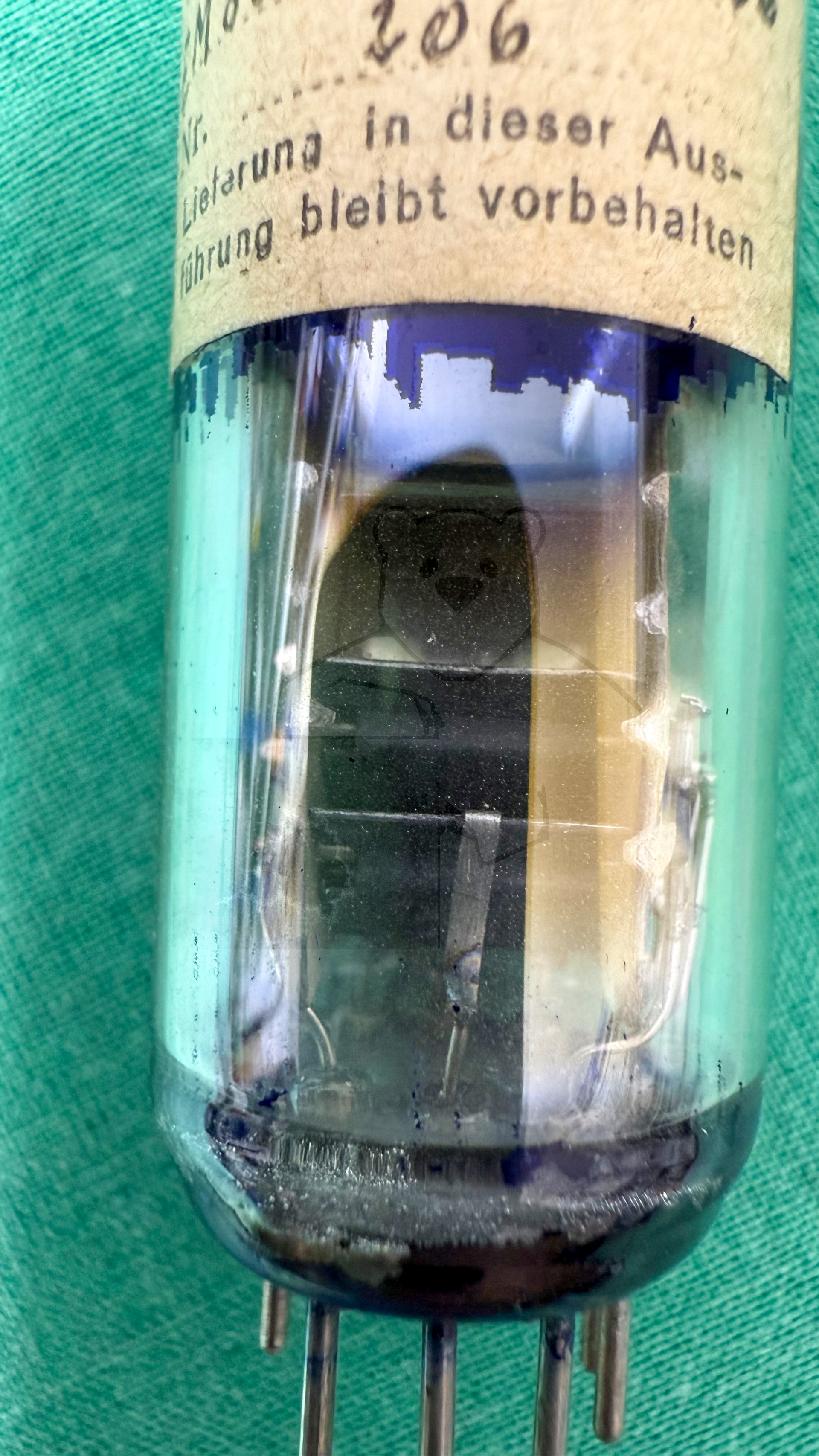

Röhre EM803 Entwicklungsmuster vom 26-09-1956 #7774 Bild 24
