đ Beschreibung der Röhre: EL360
| Name | EL360 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,27 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 26.03.2016 13:27:11 |
đ Beschreibung der Systeme fĂŒr die Röhre: EL360
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

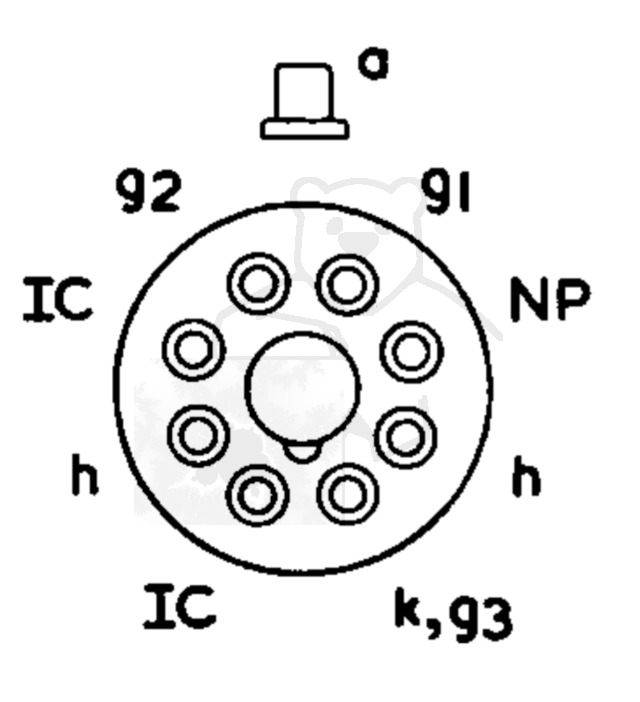

đ Sockelschaltung der EL360
Bildquelle: Mullard Datenblatt
đ DatenblĂ€tter zur Röhre: EL360
Datenblatt EL360 Mullard [www.tubedata.info].pdf (950 kB)
Pruefkarte EL360 - Neuberger RPM370 Roehrenmessgeraet.pdf (94 kB)
Pruefkarte EL360 CV4964 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (283 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL360

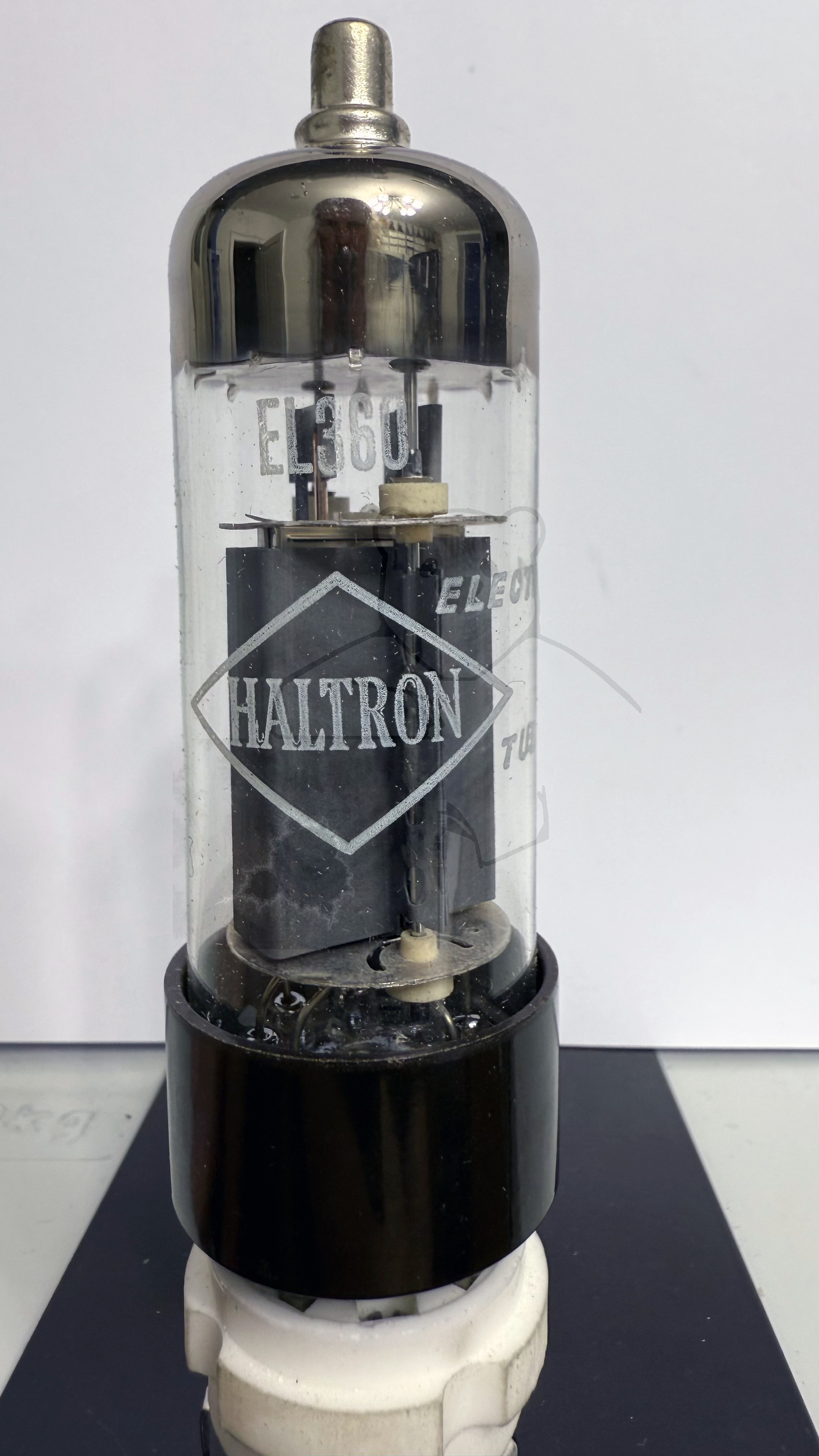

Röhre EL360 #6670 Bild 1

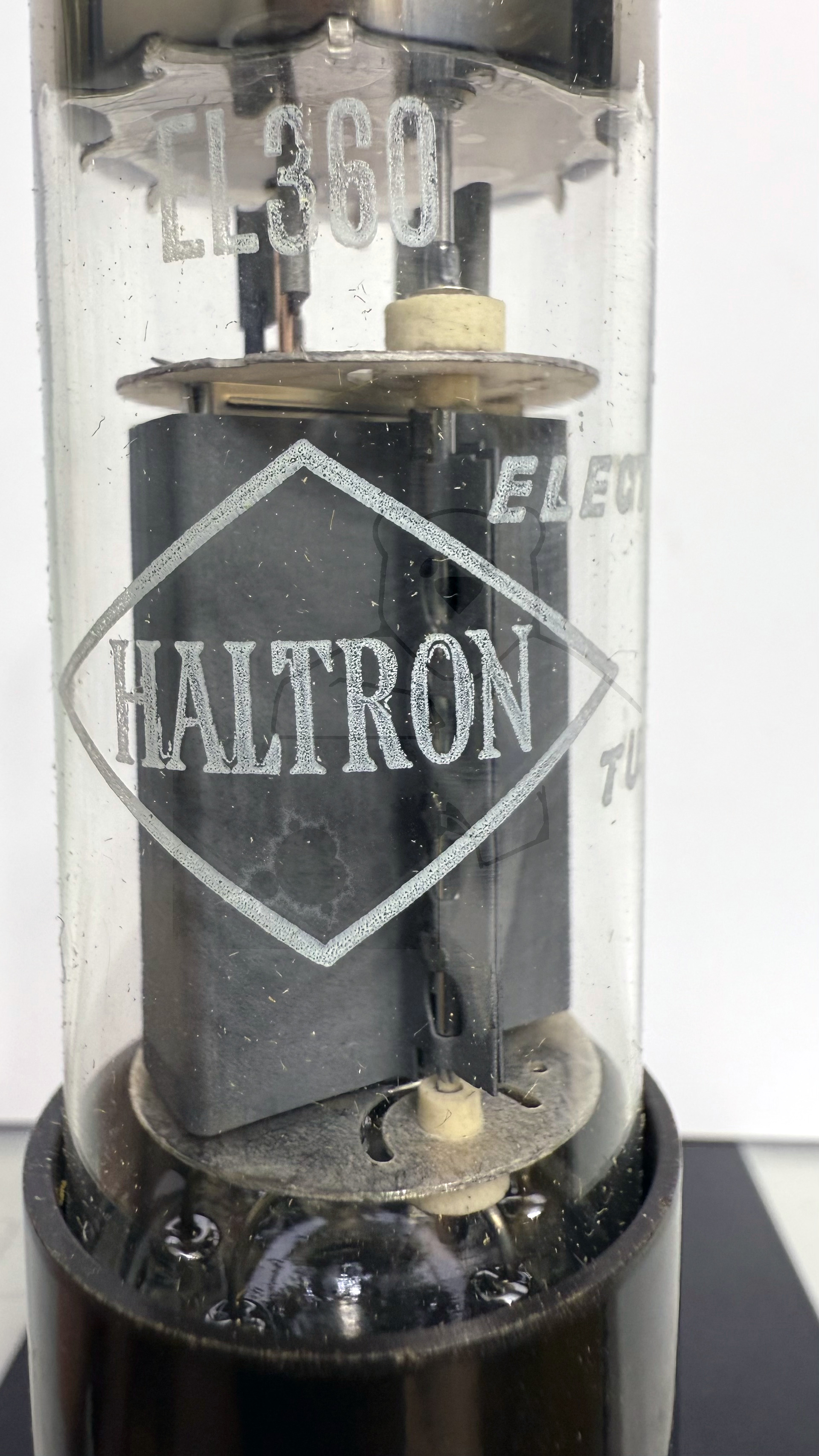

Röhre EL360 #6670 Bild 2

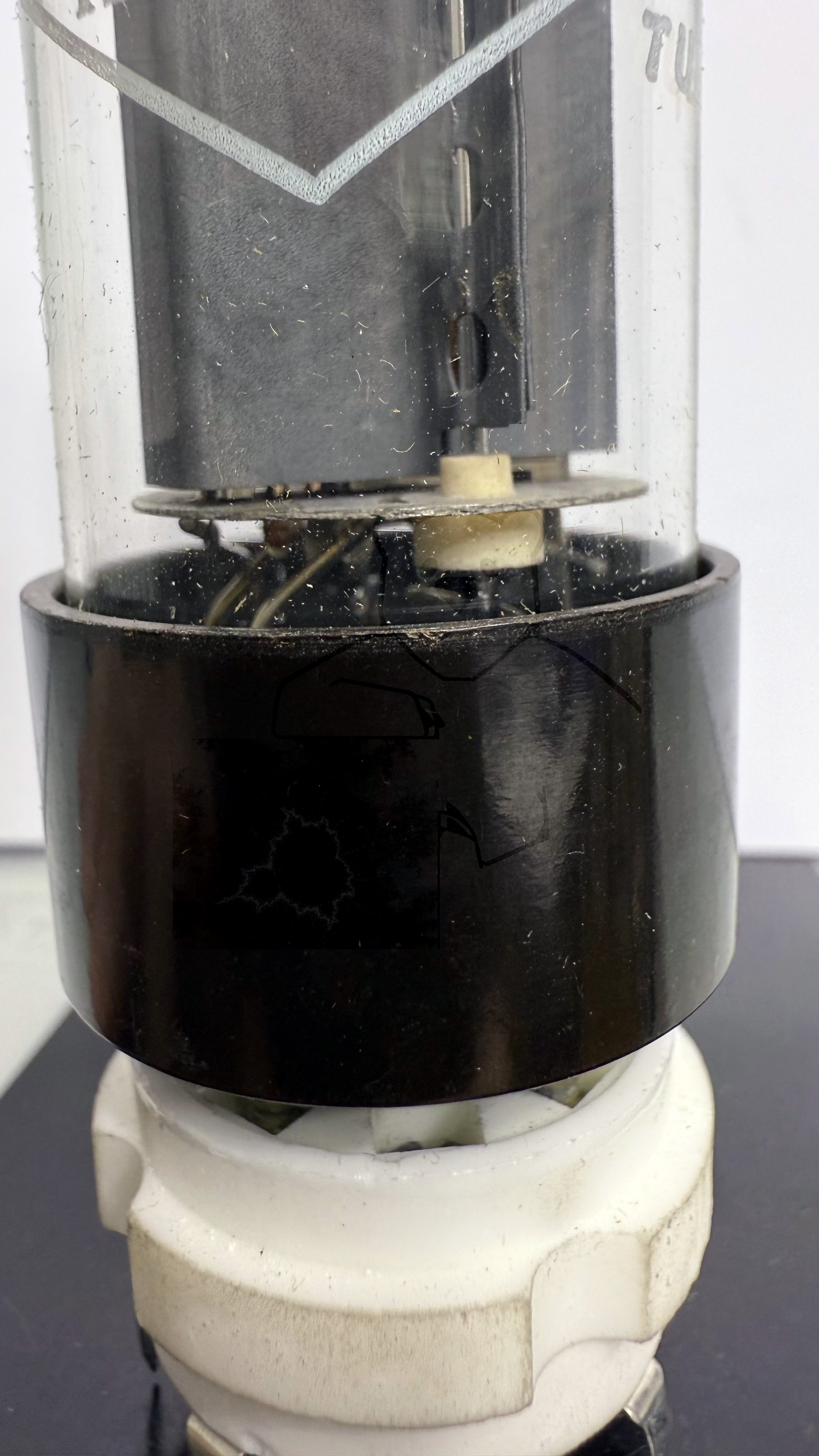

Röhre EL360 #6670 Bild 3

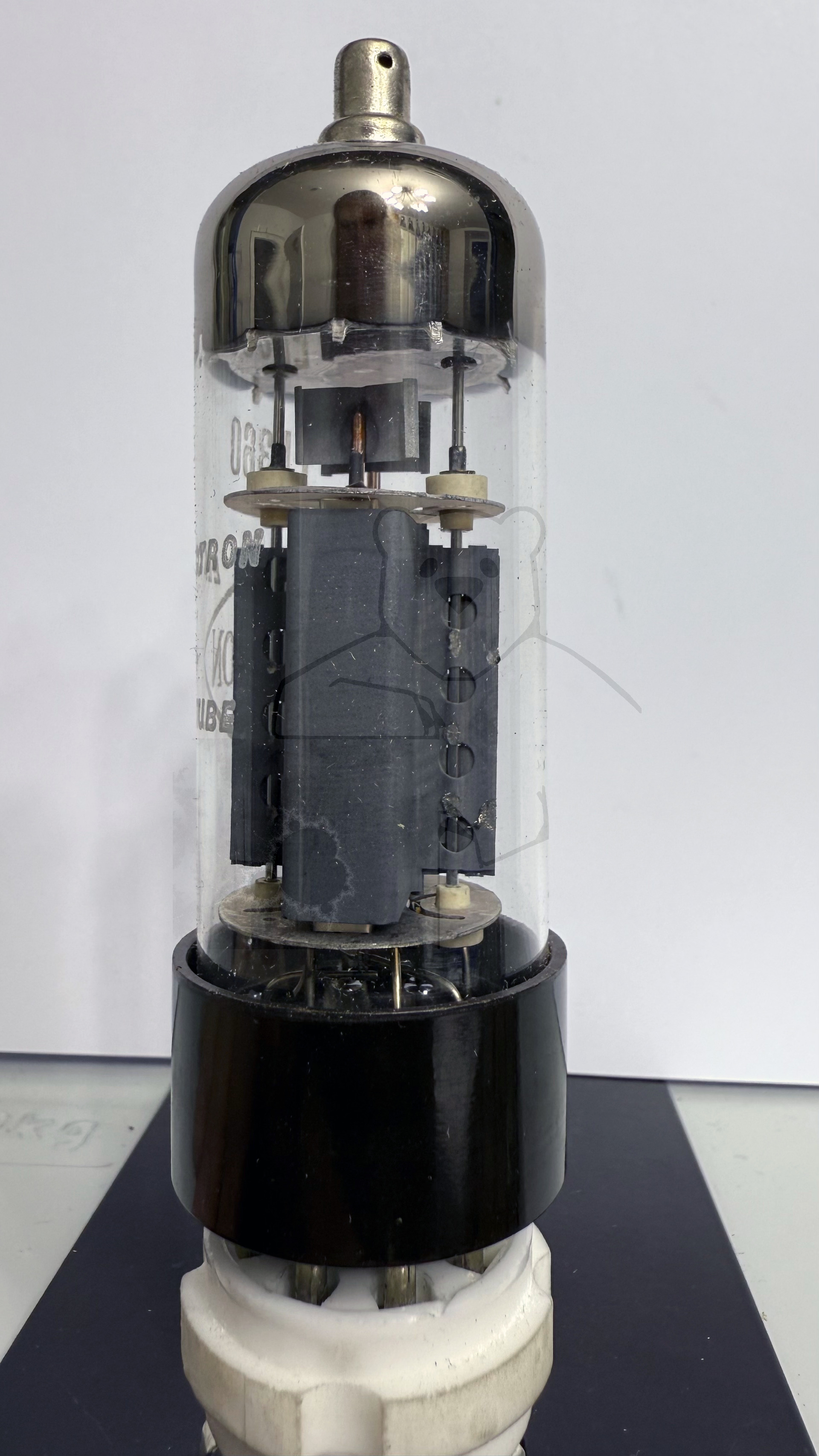

Röhre EL360 #6670 Bild 4

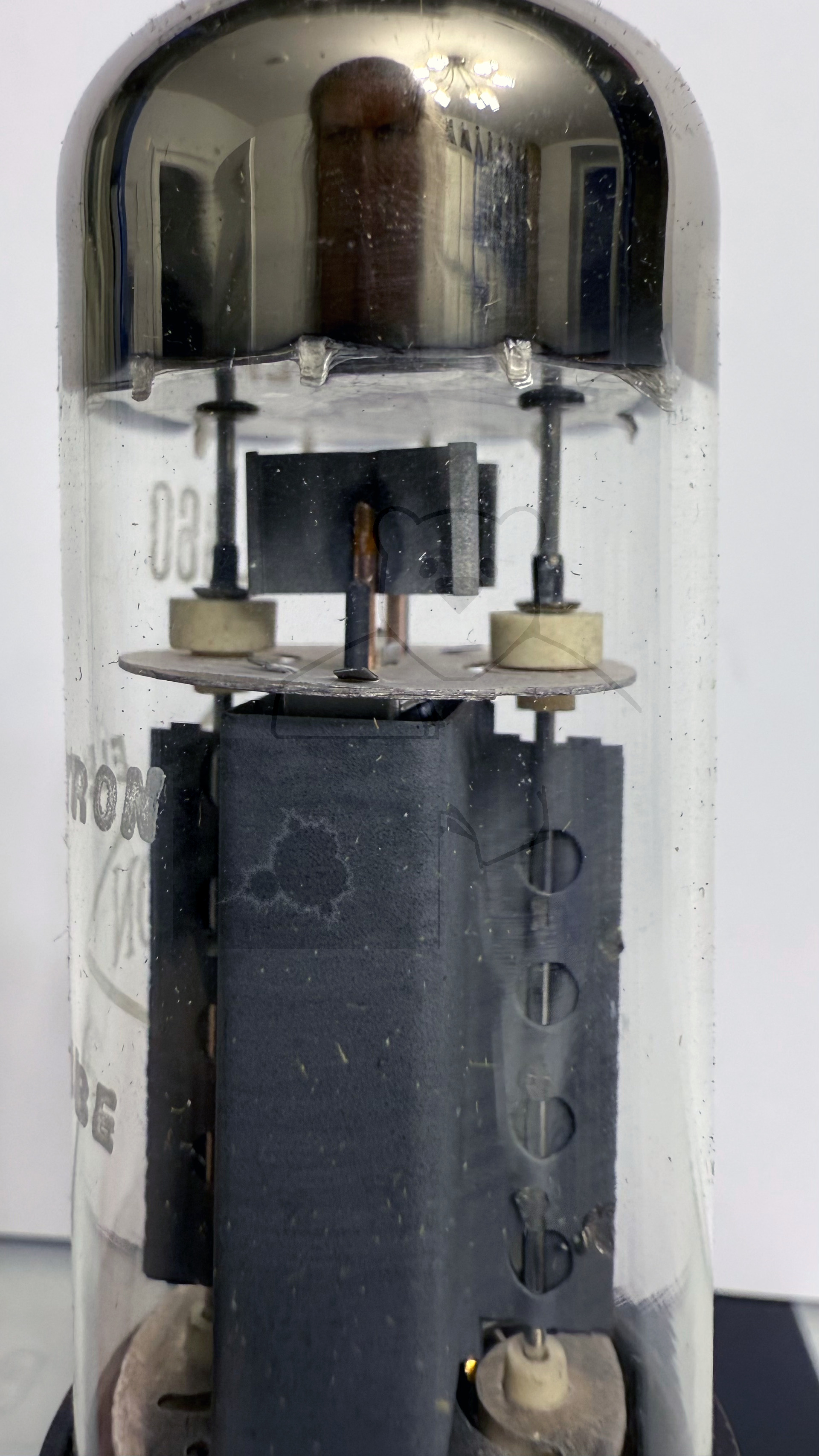

Röhre EL360 #6670 Bild 5

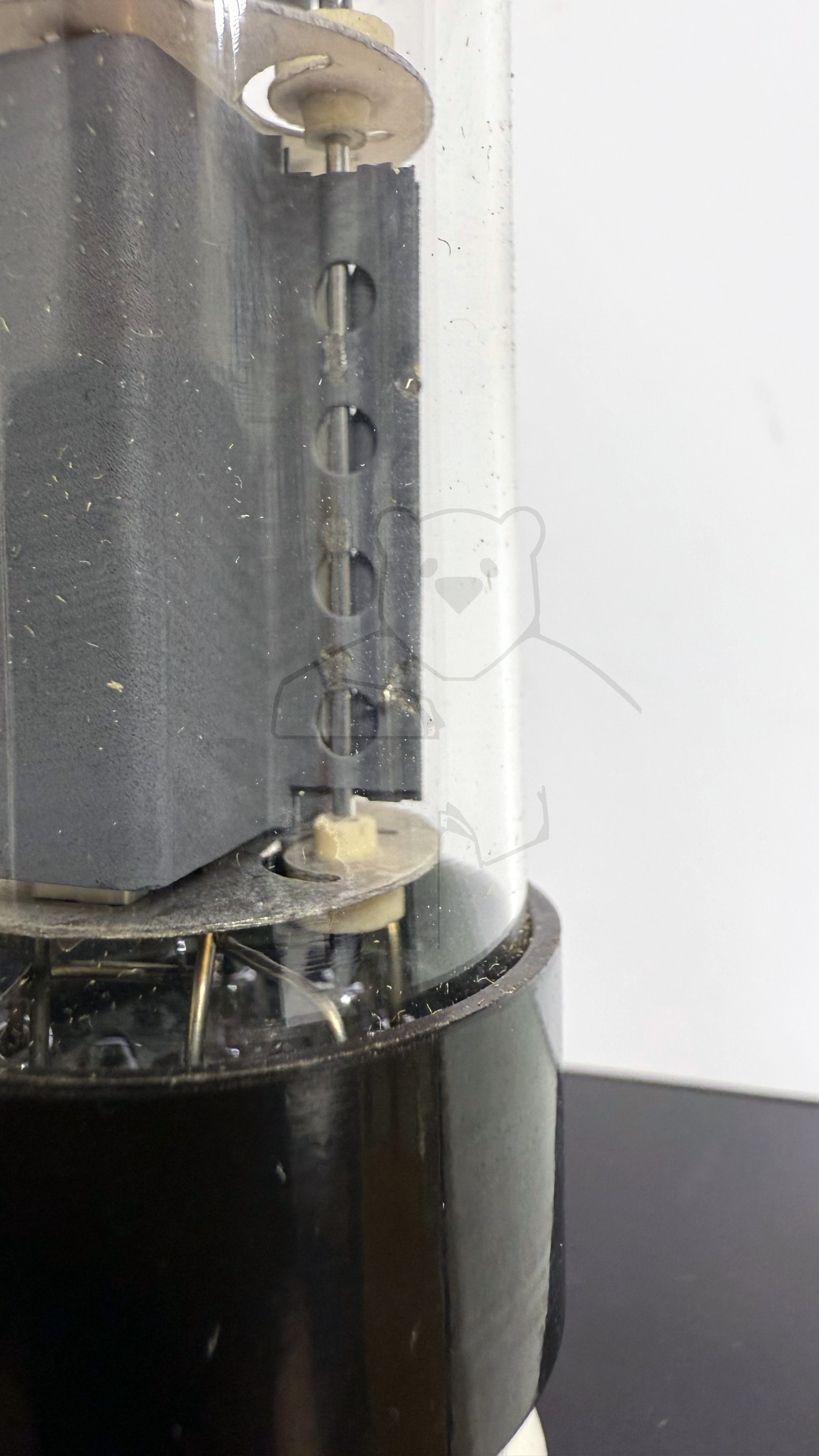

Röhre EL360 #6670 Bild 6

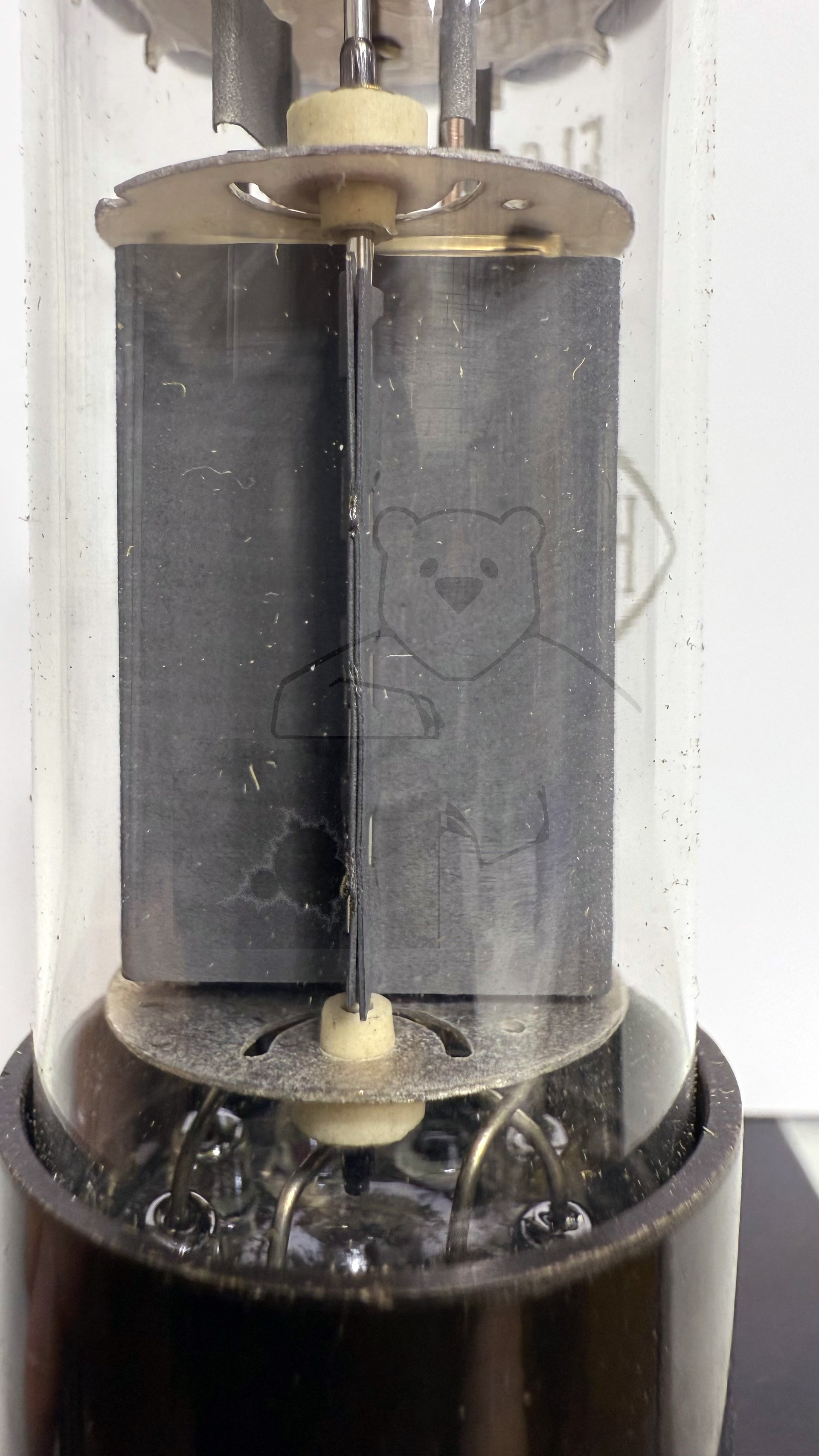

Röhre EL360 #6670 Bild 7

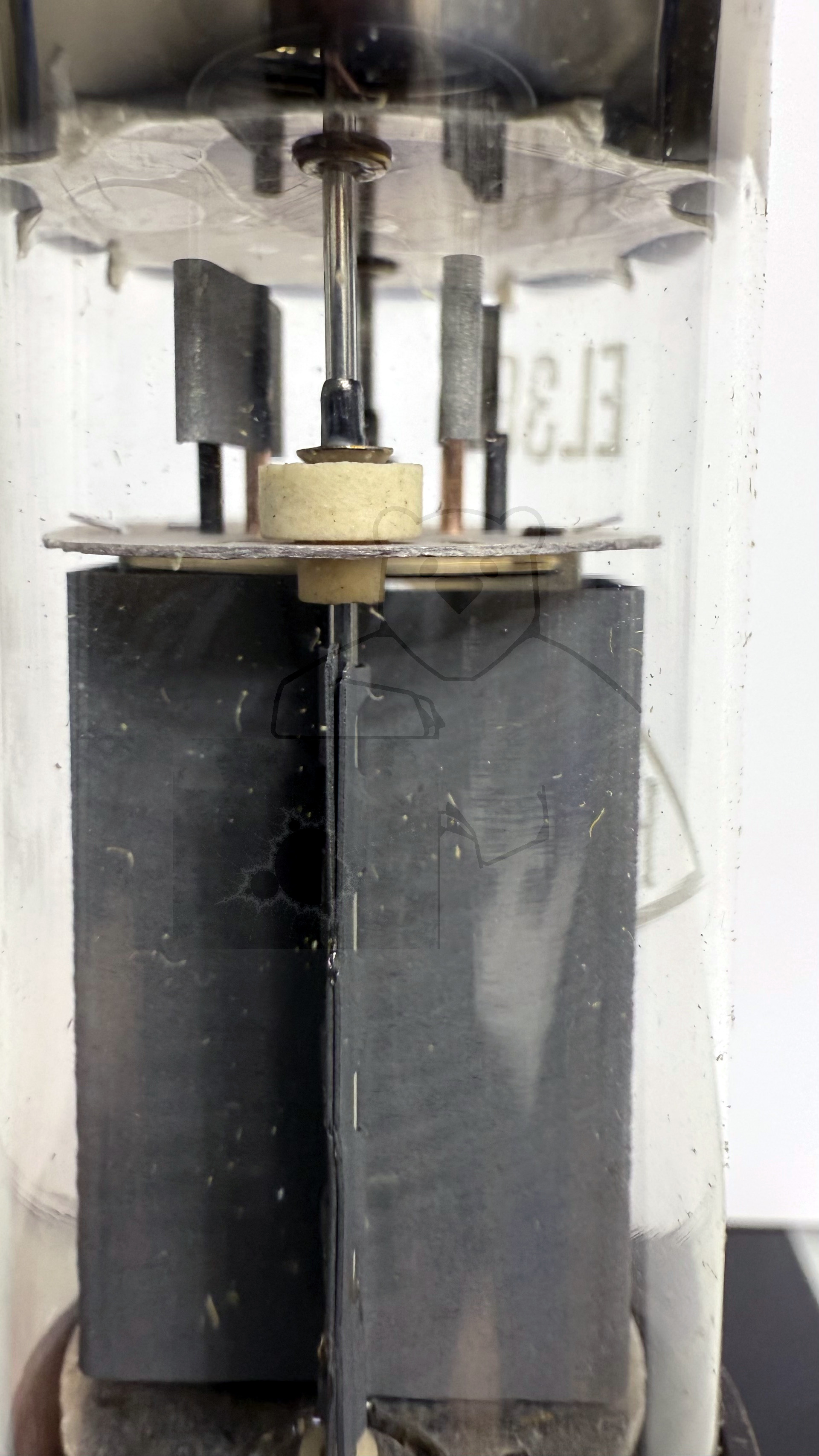

Röhre EL360 #6670 Bild 8

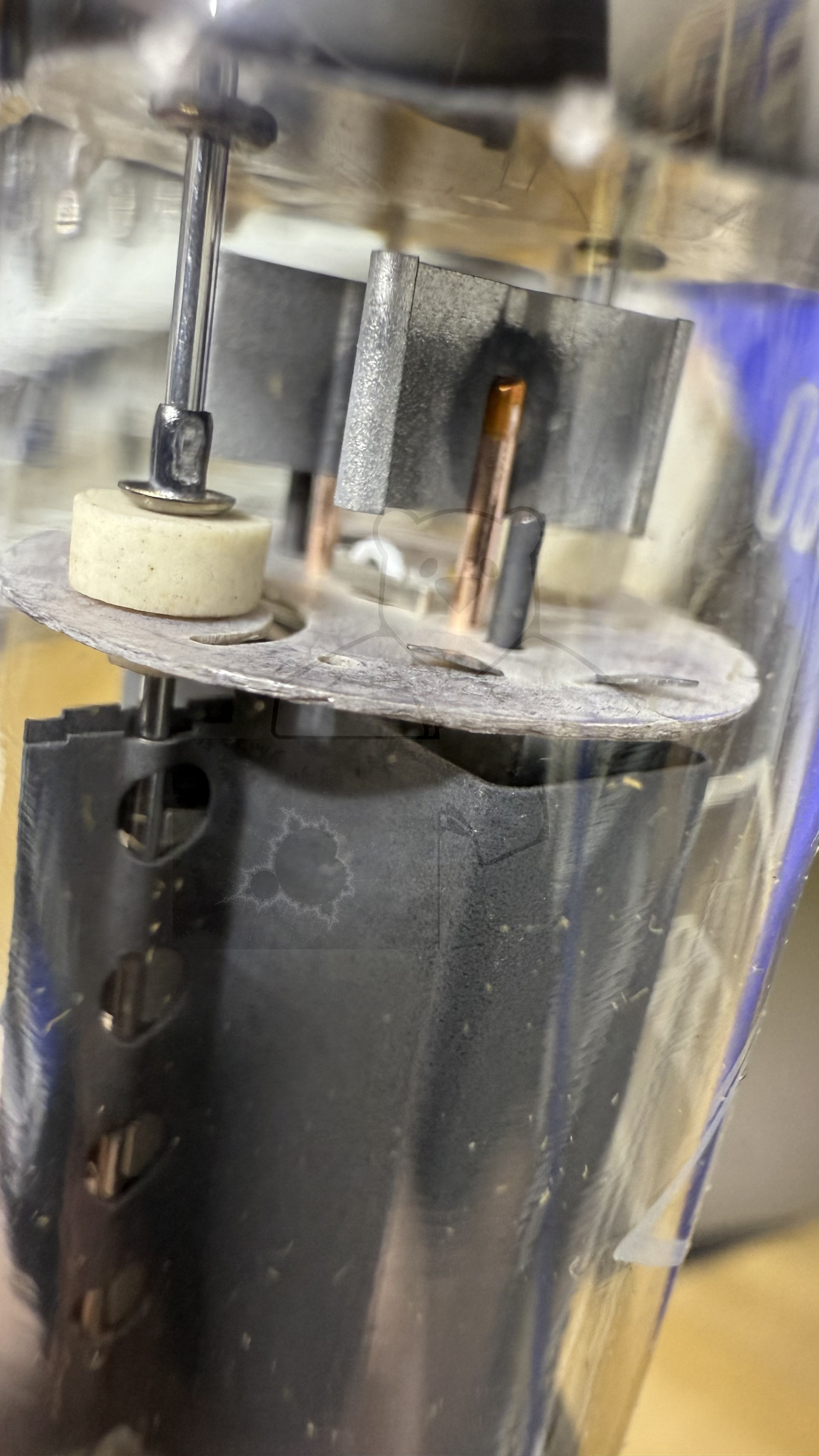

Röhre EL360 #6670 Bild 9

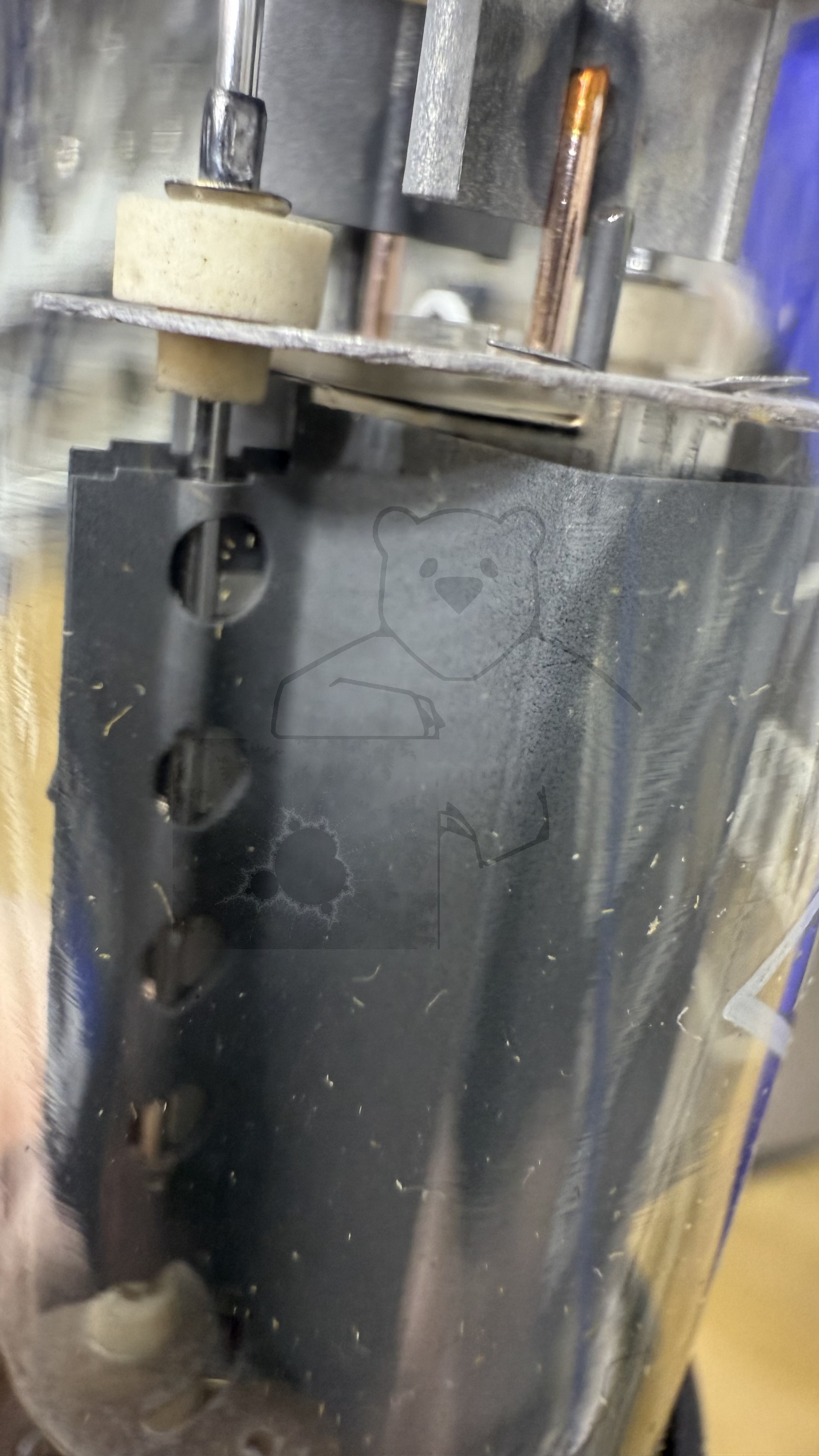

Röhre EL360 #6670 Bild 10

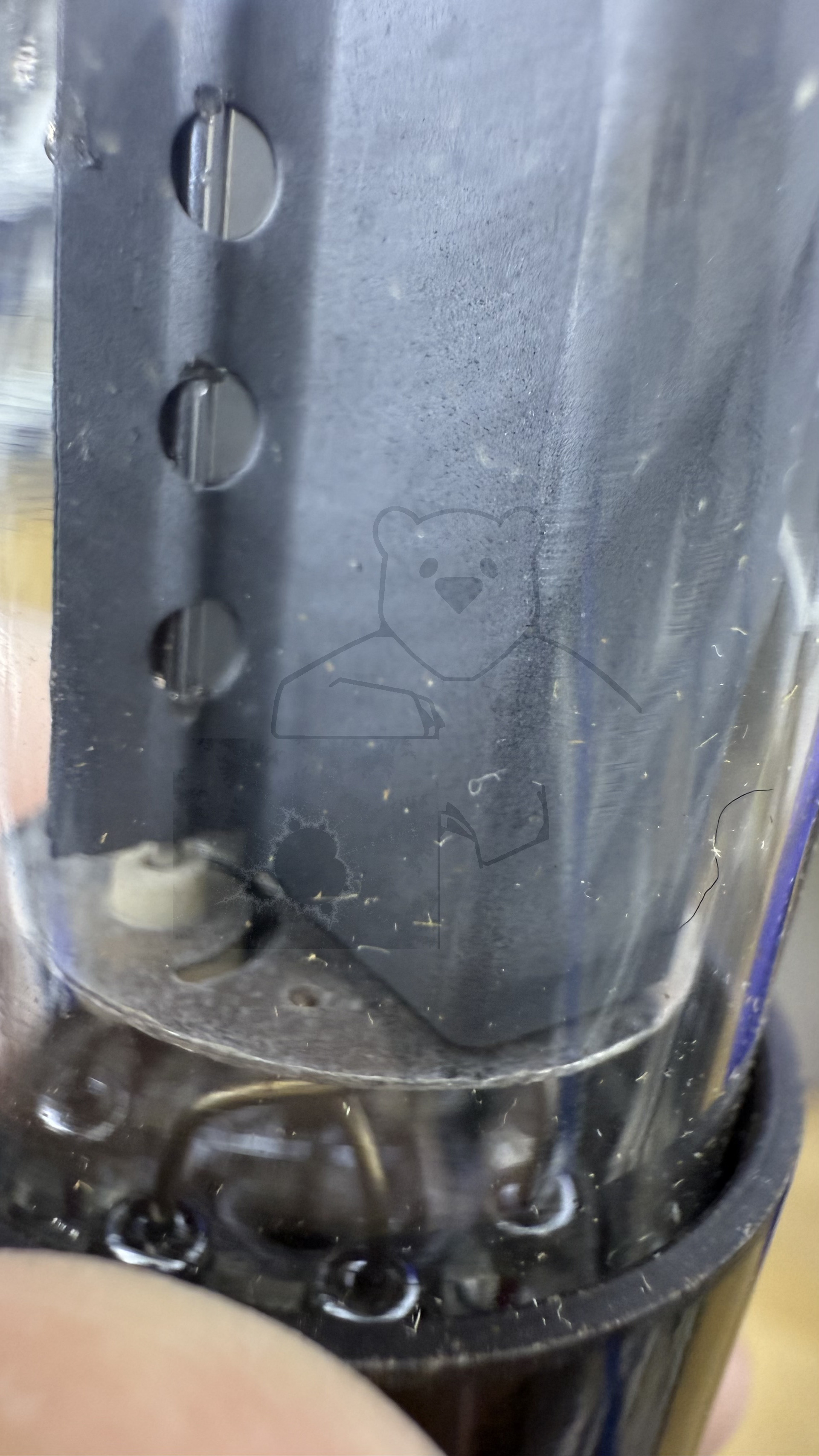

Röhre EL360 #6670 Bild 11

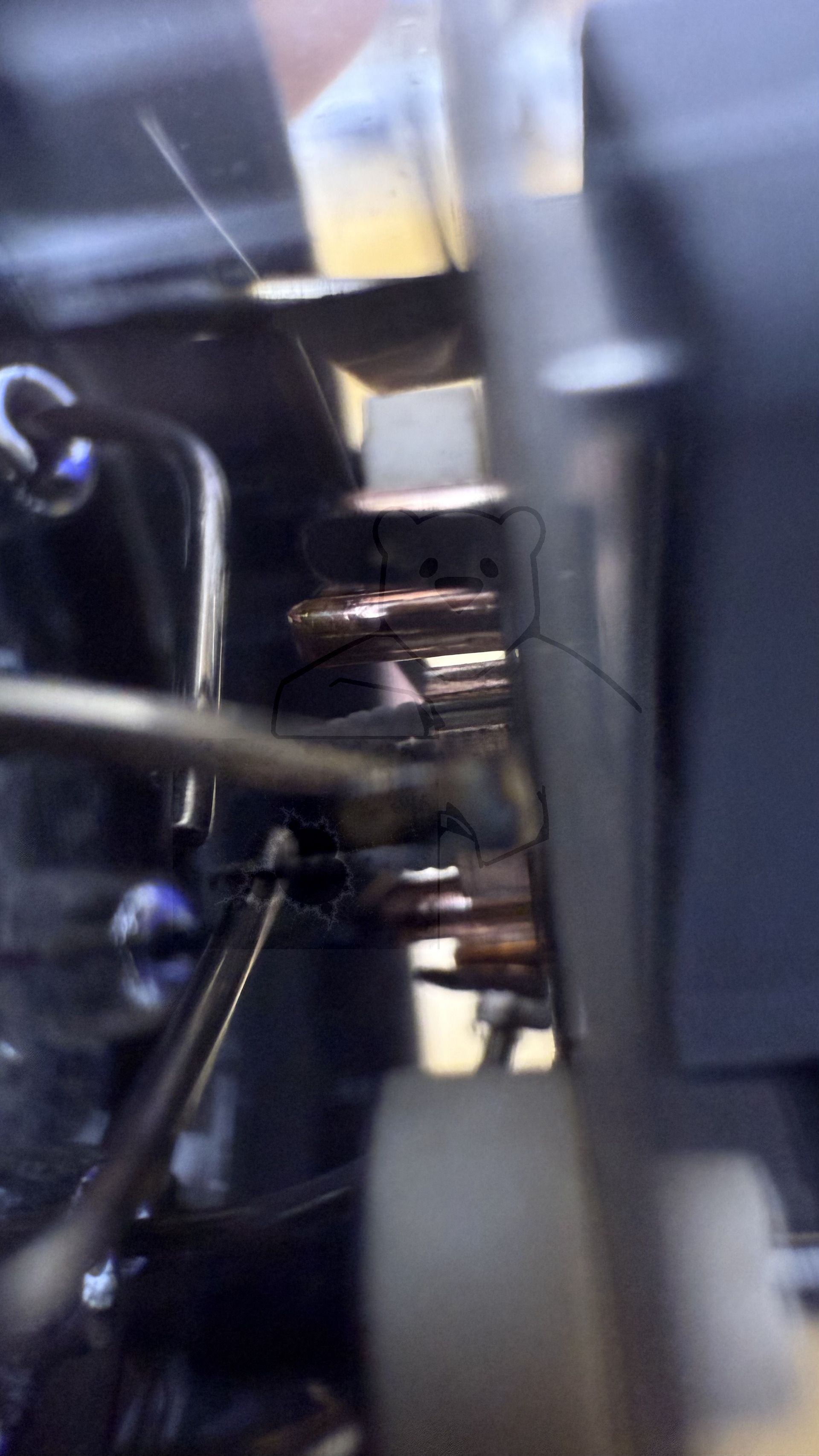

Röhre EL360 #6670 Bild 12

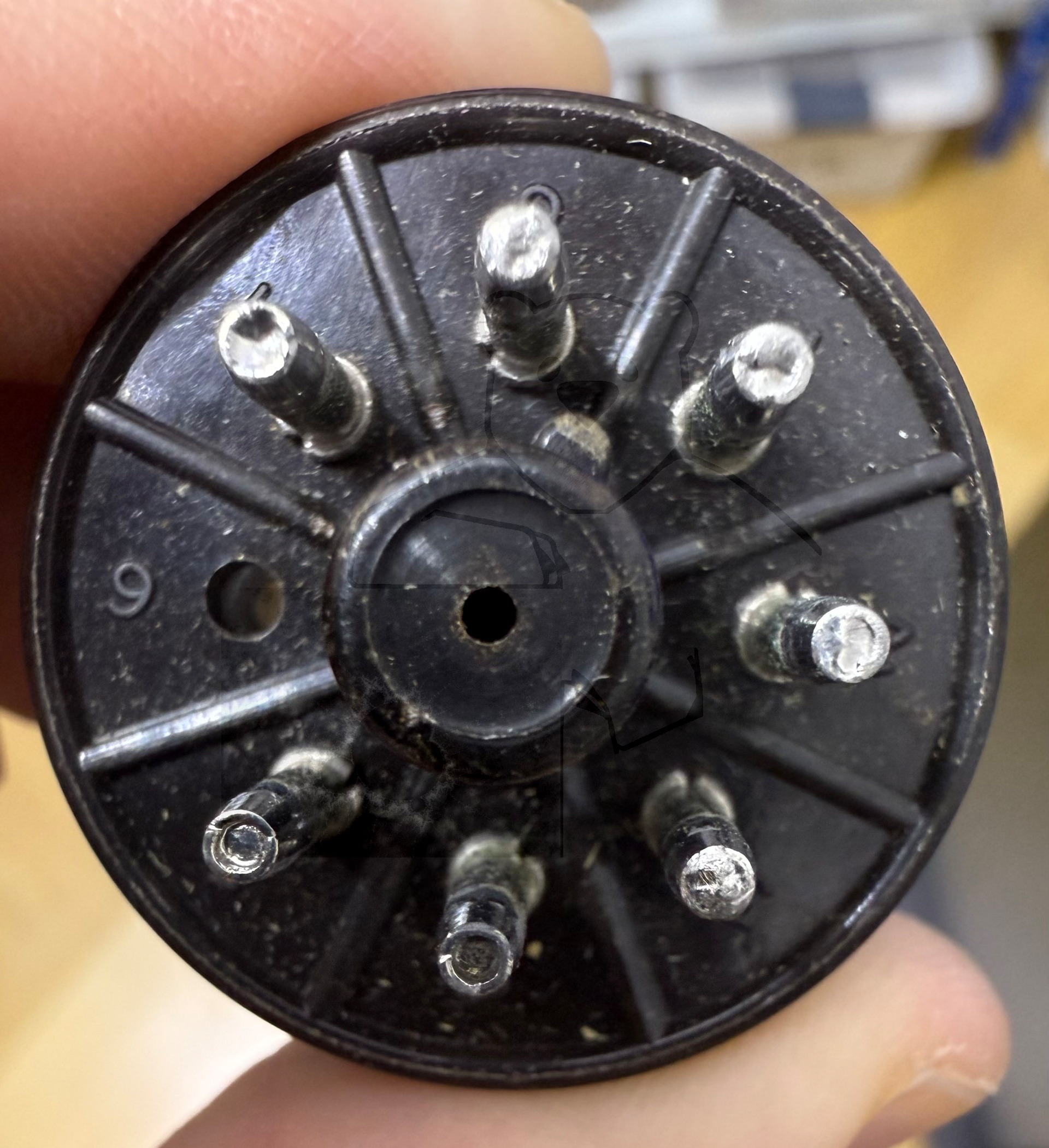

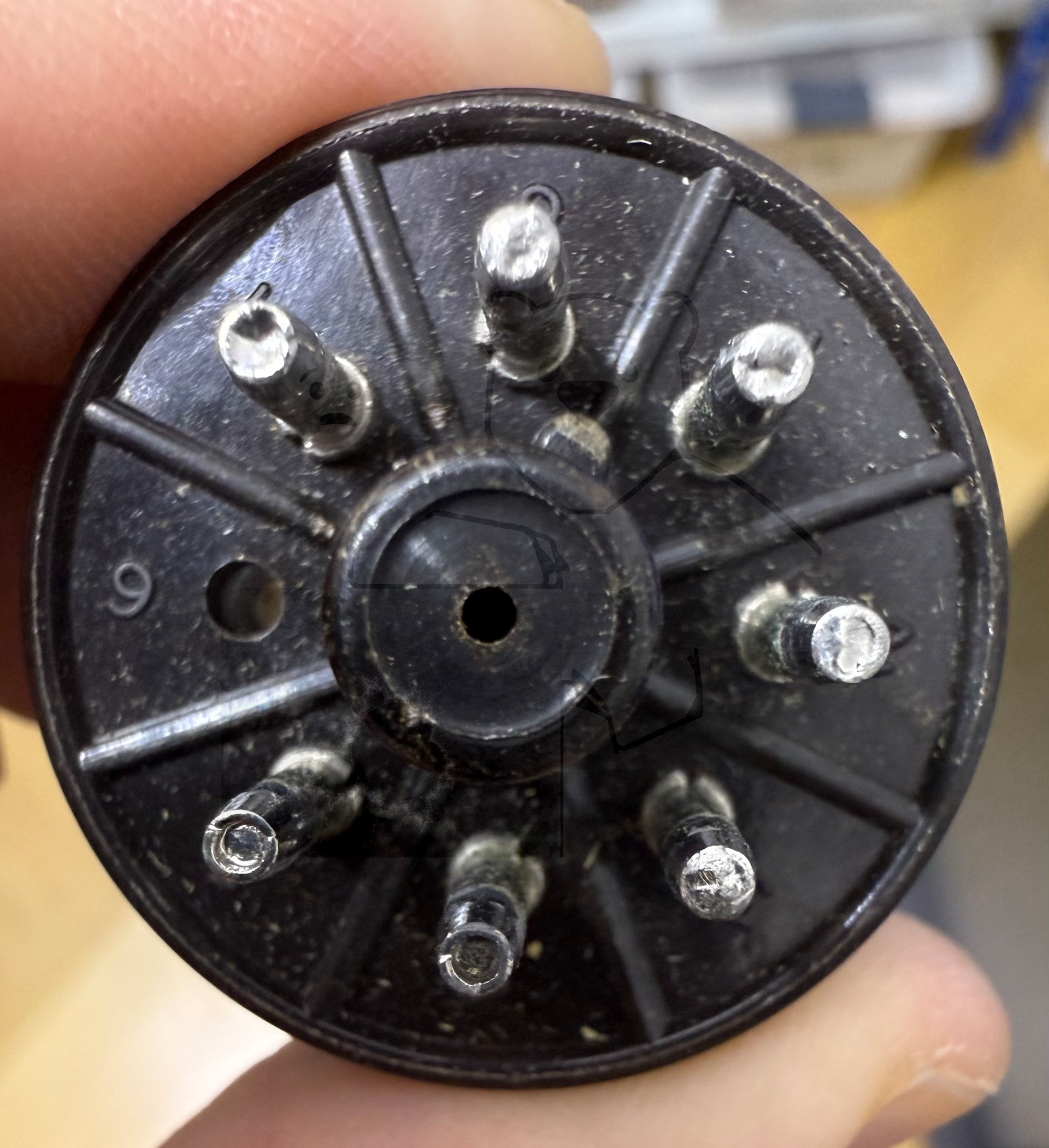

Röhre EL360 #6670 Bild 13

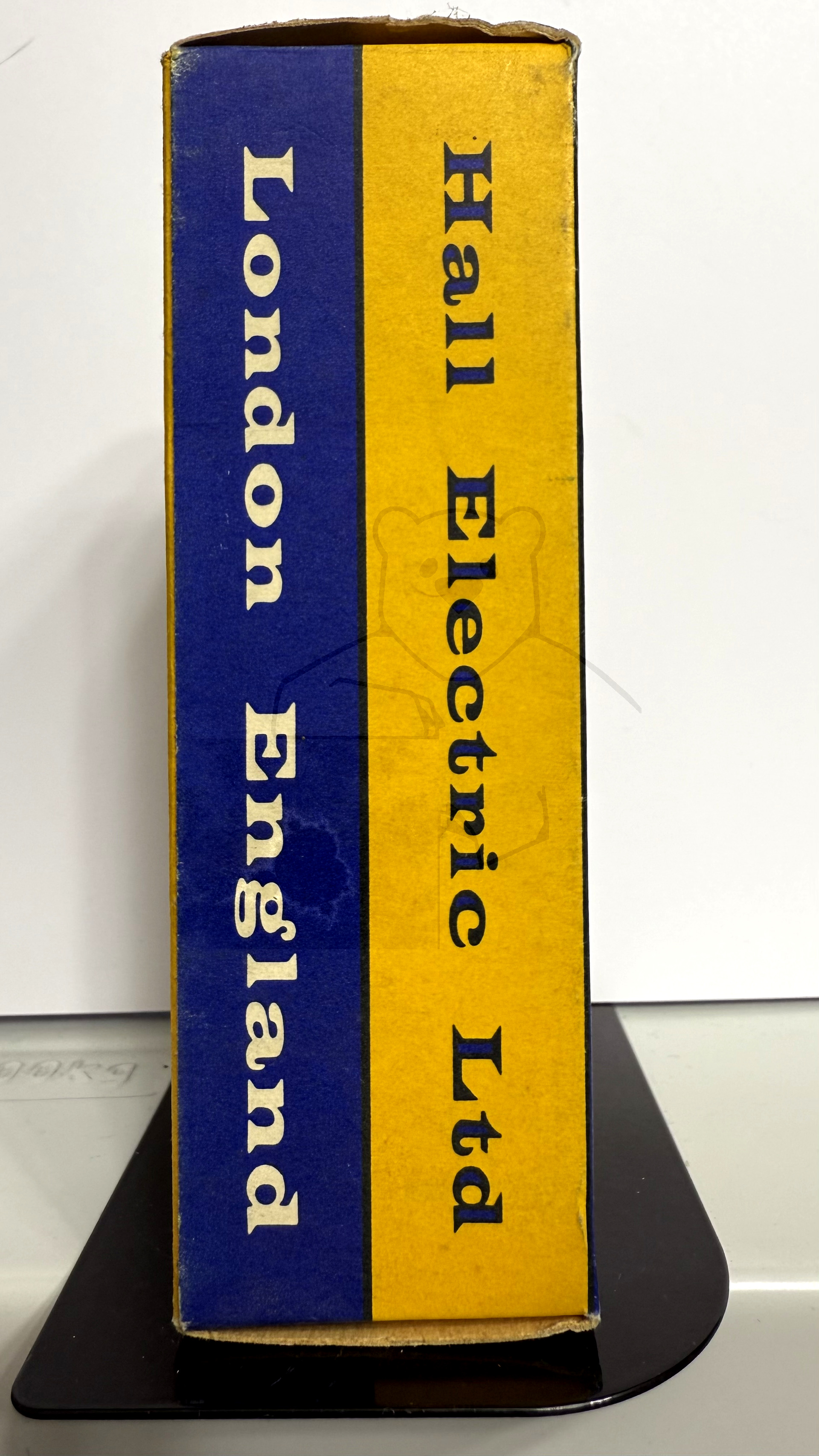

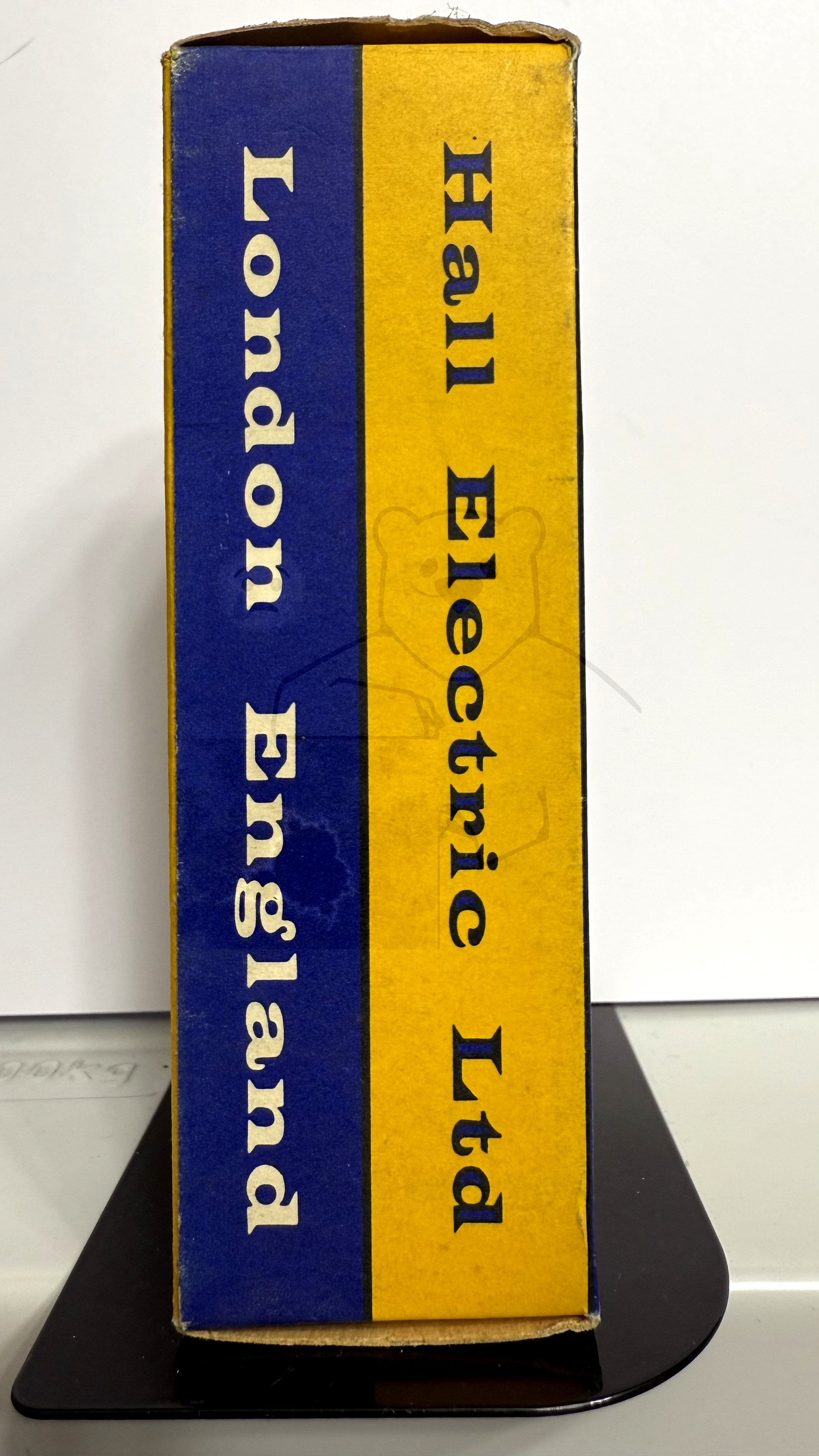

Röhre EL360 #6670 Verpackung Bild 1
Röhre EL360 #6670 Verpackung Bild 2

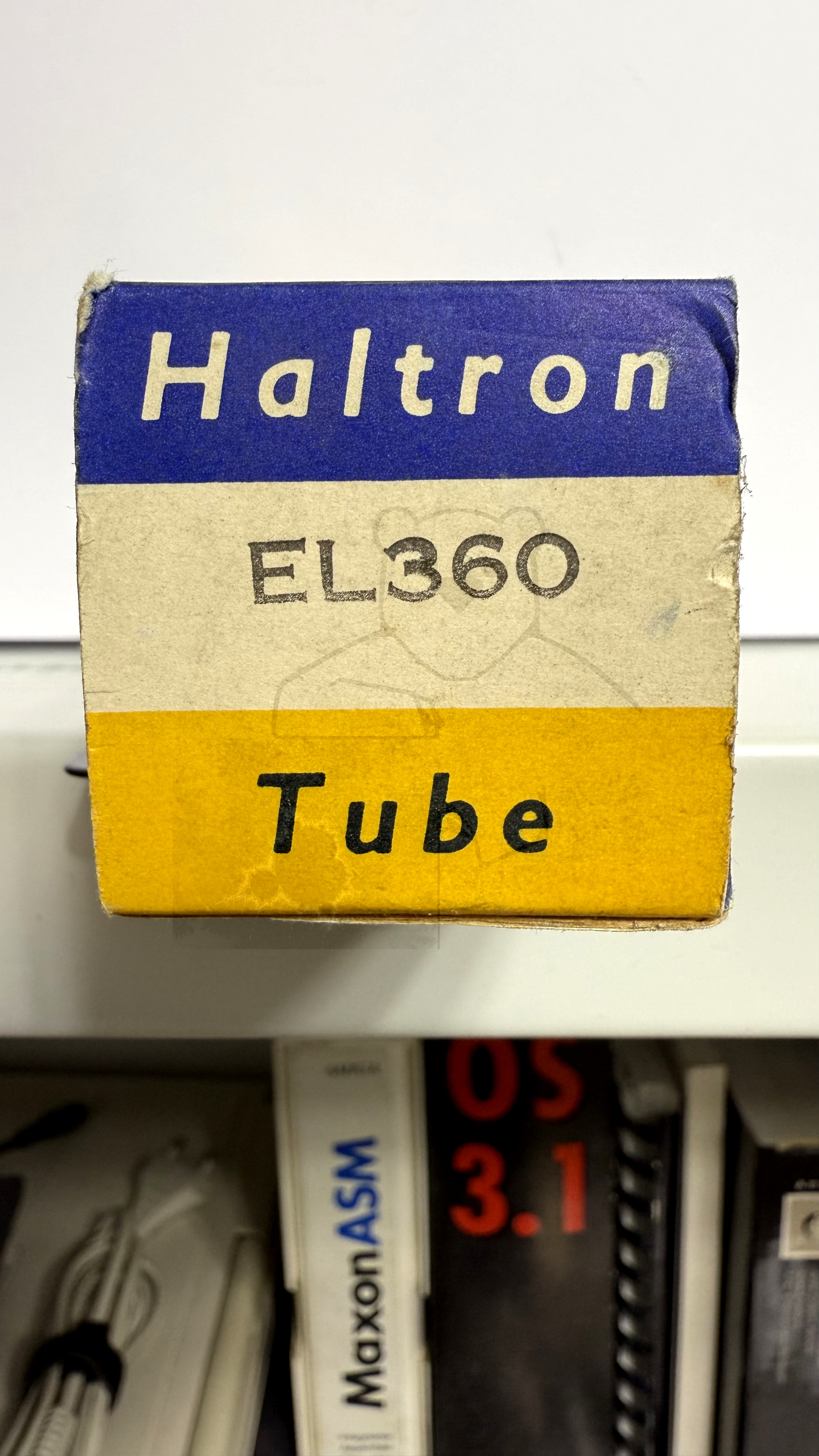

Röhre EL360 #6670 Verpackung Bild 3

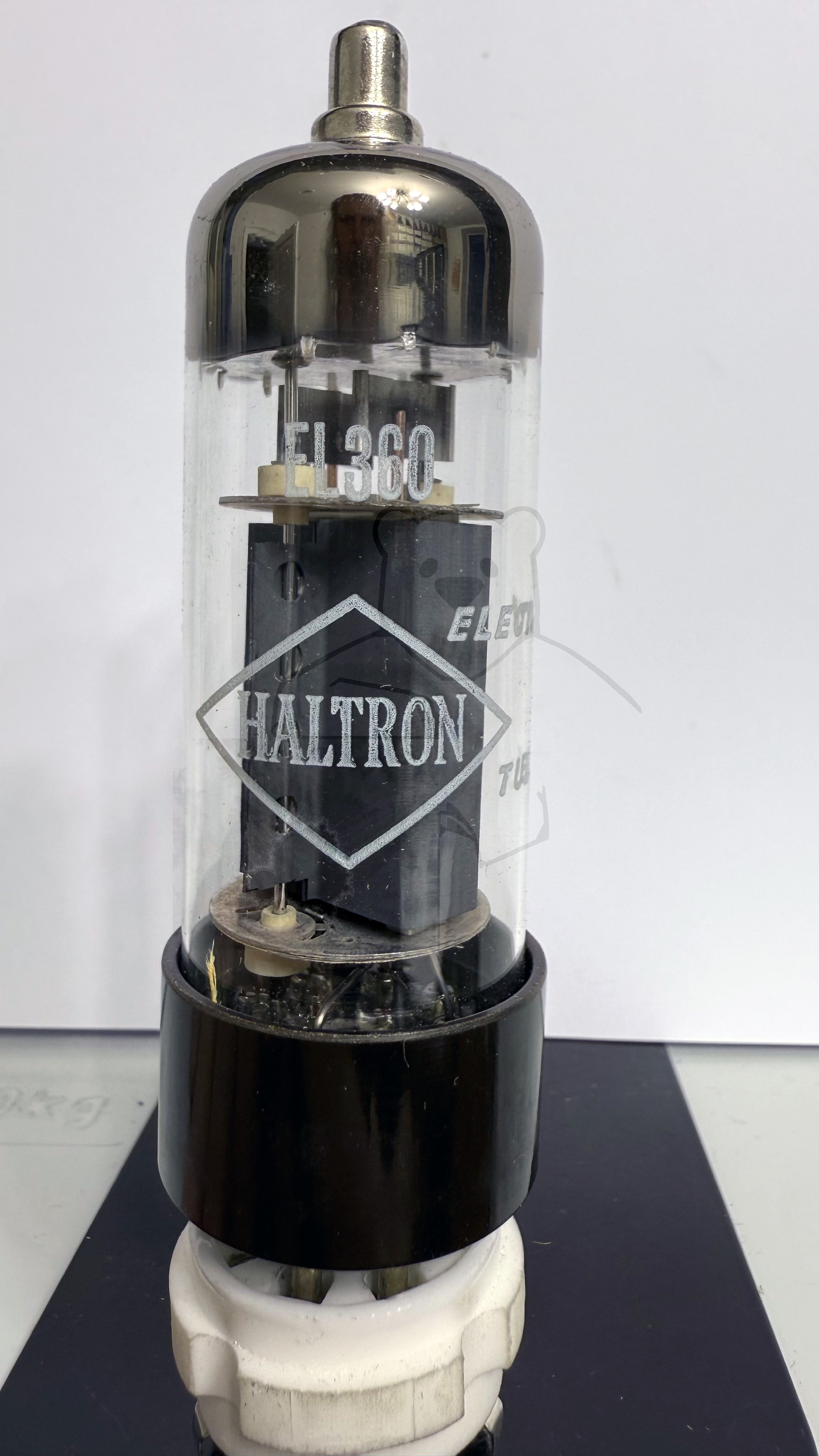

Röhre EL360 #6668 Bild 1

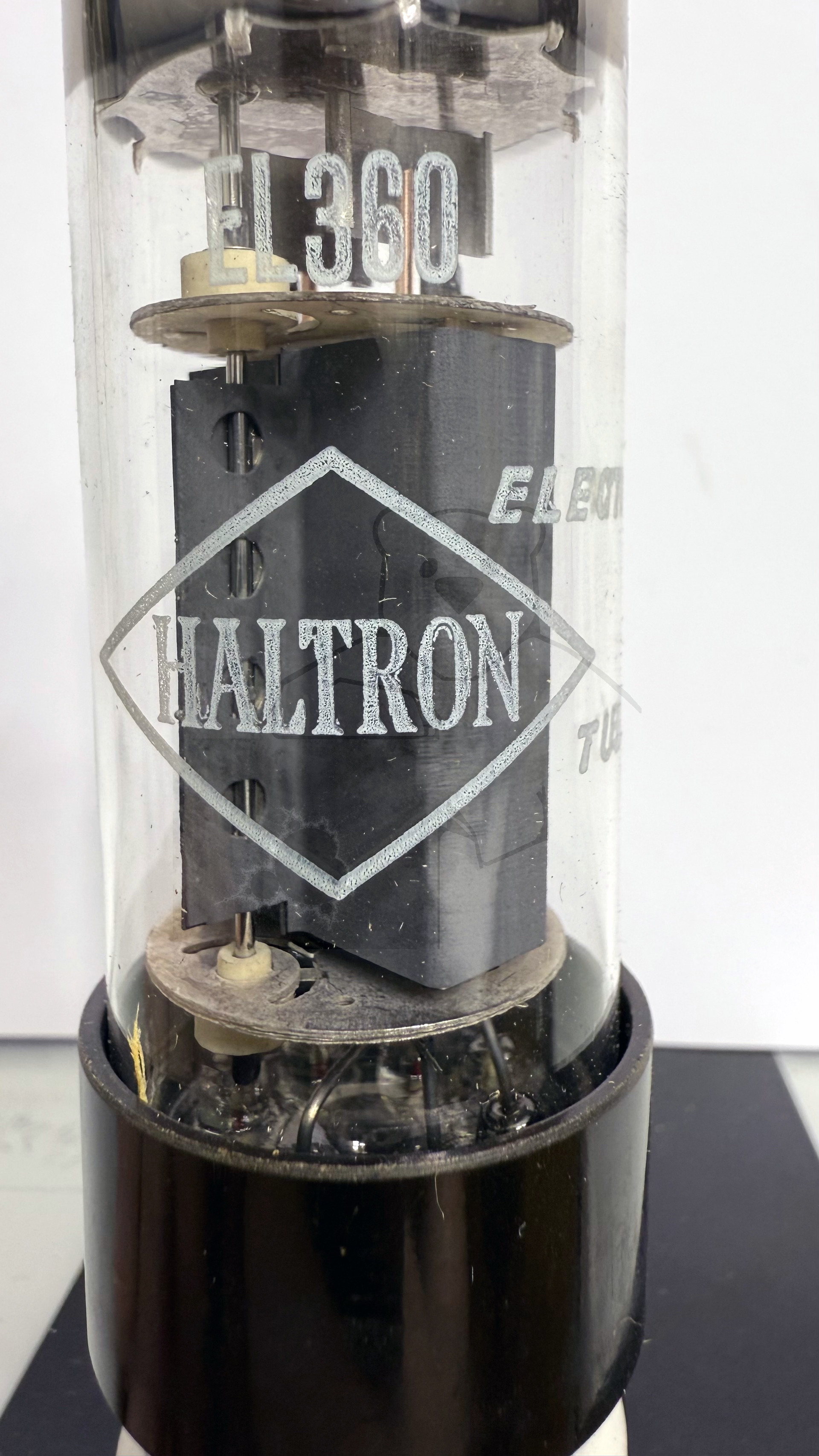

Röhre EL360 #6668 Bild 2

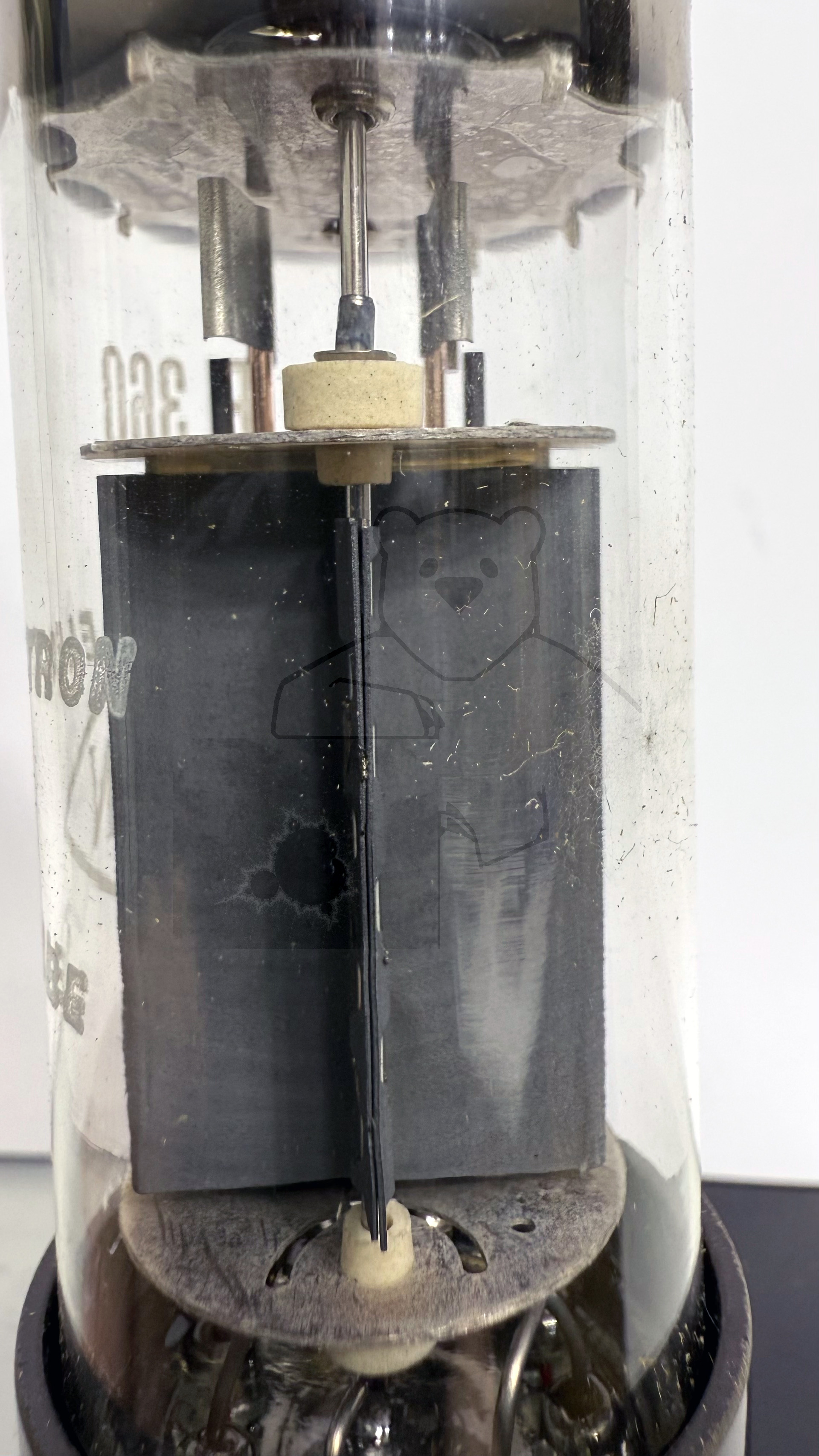

Röhre EL360 #6668 Bild 3
Röhre EL360 #6668 Bild 4

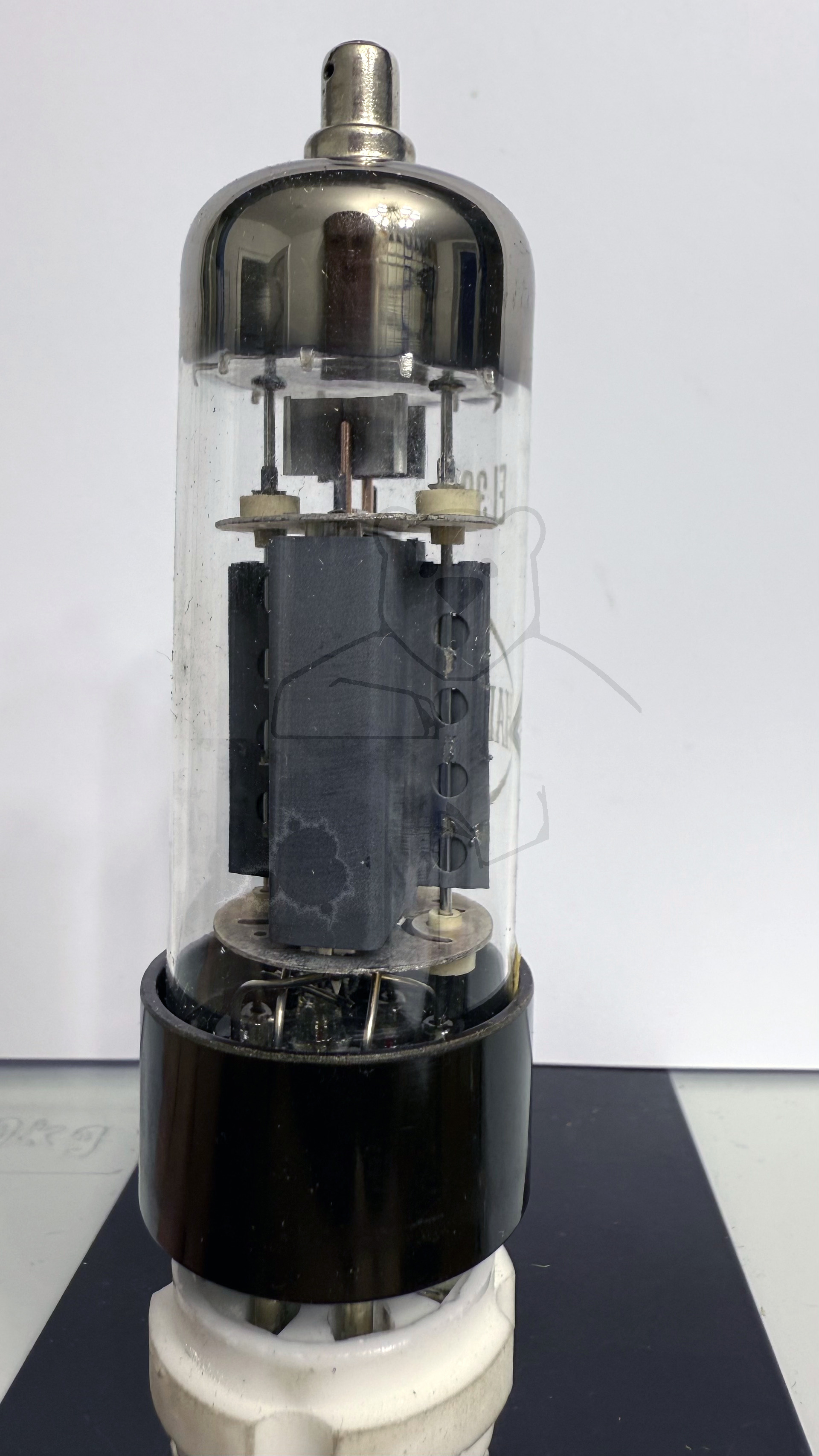

Röhre EL360 #6668 Bild 5

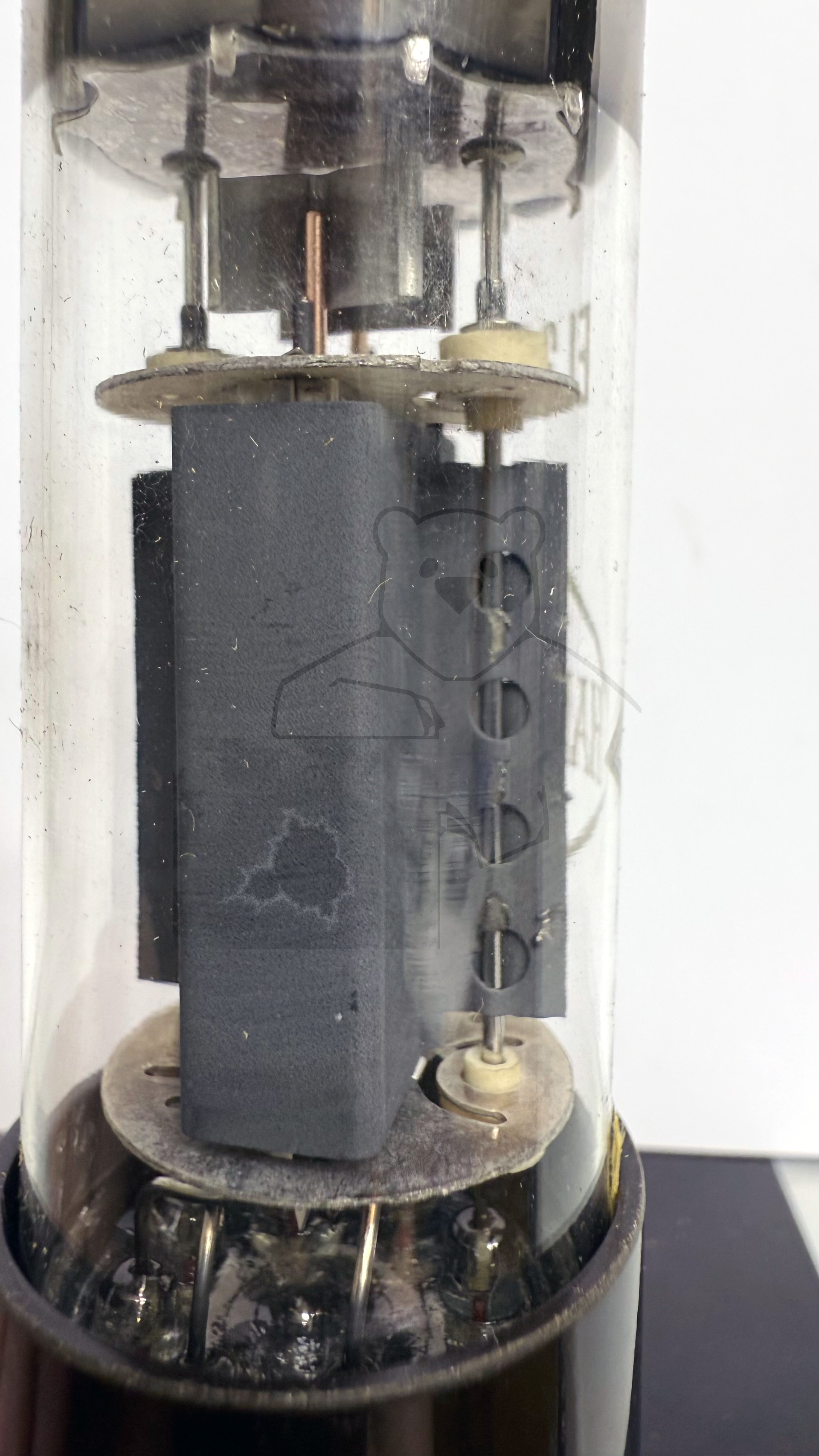

Röhre EL360 #6668 Bild 6

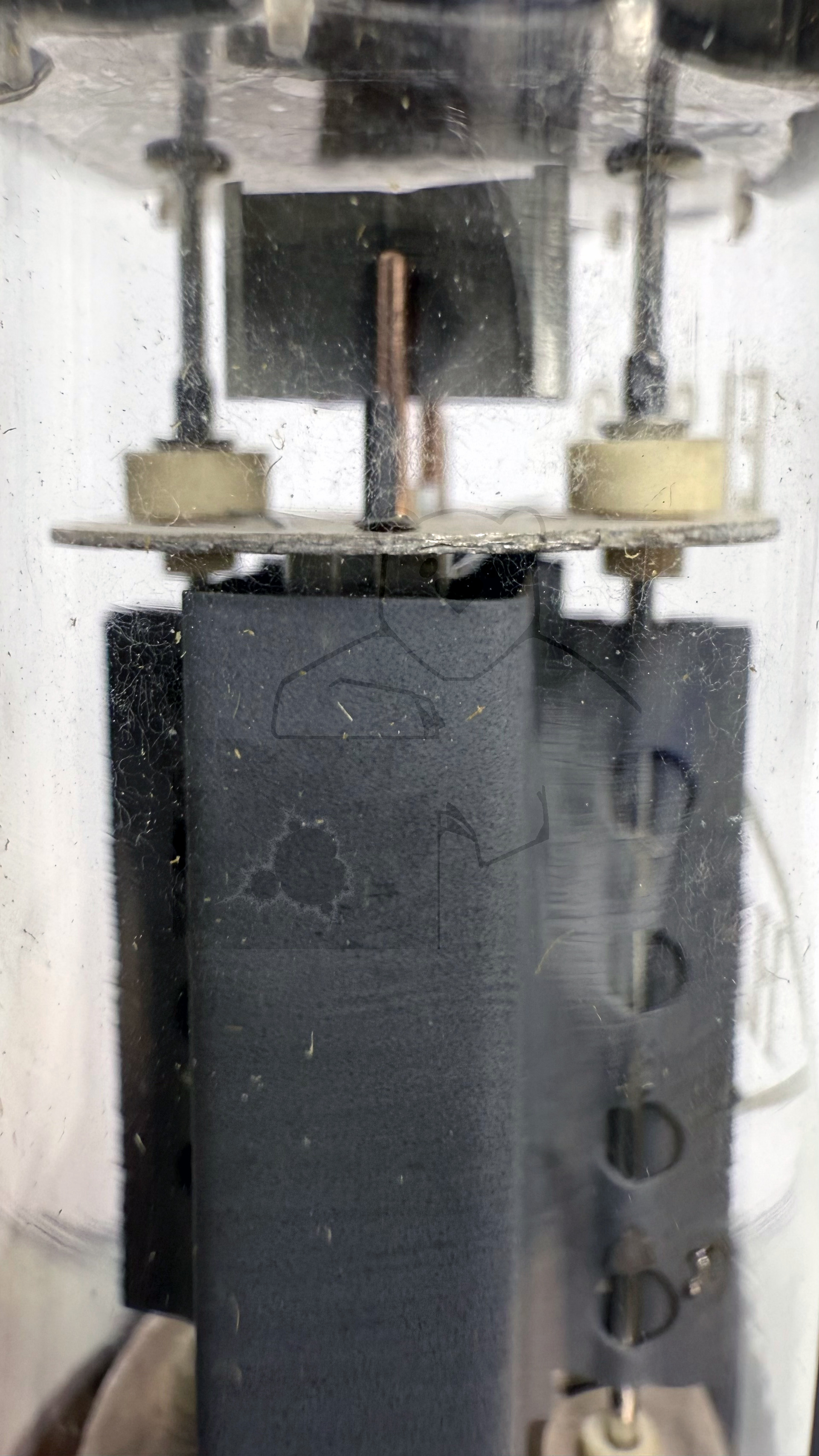

Röhre EL360 #6668 Bild 7
Röhre EL360 #6668 Bild 8

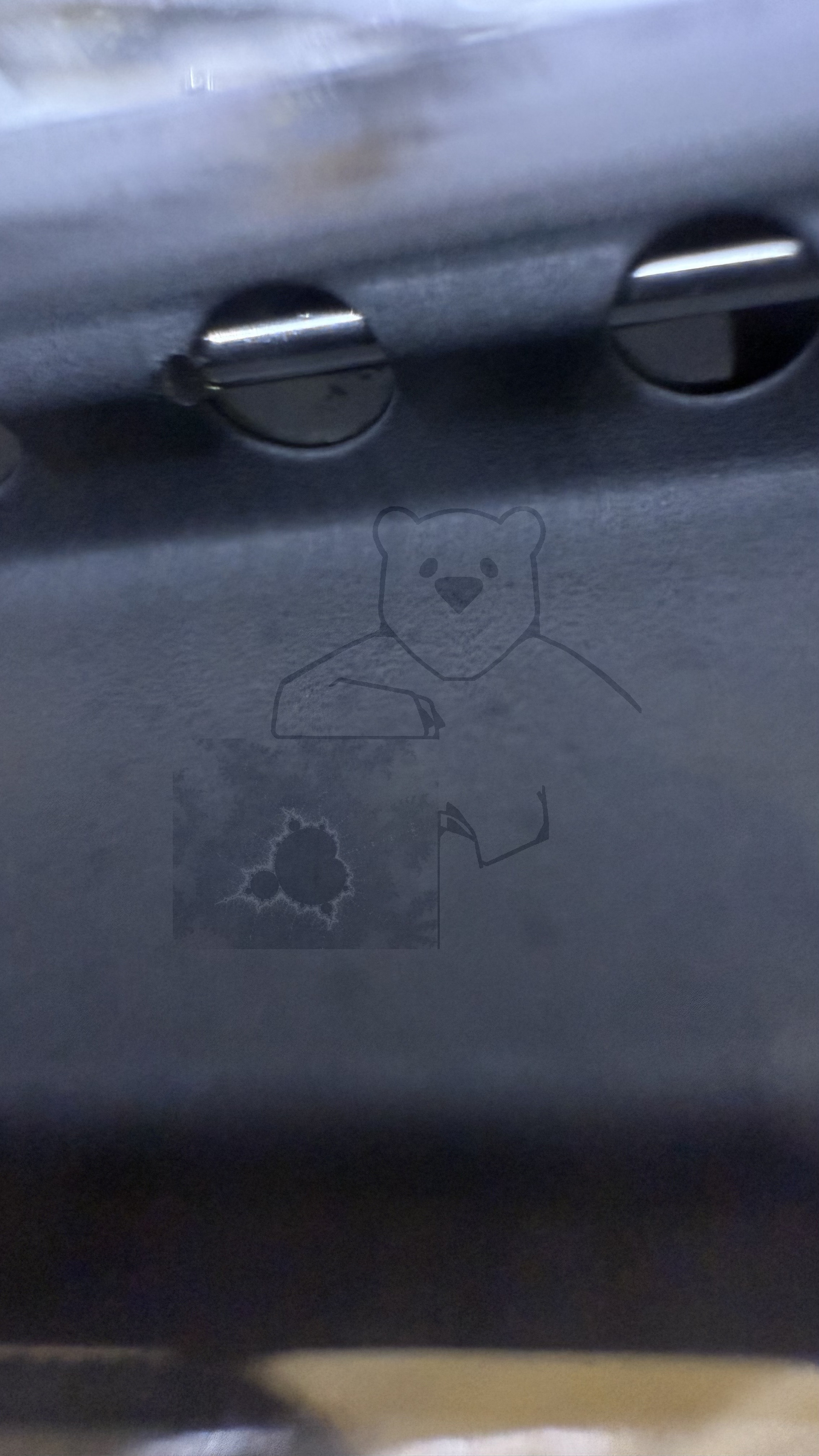

Röhre EL360 #6668 Bild 9

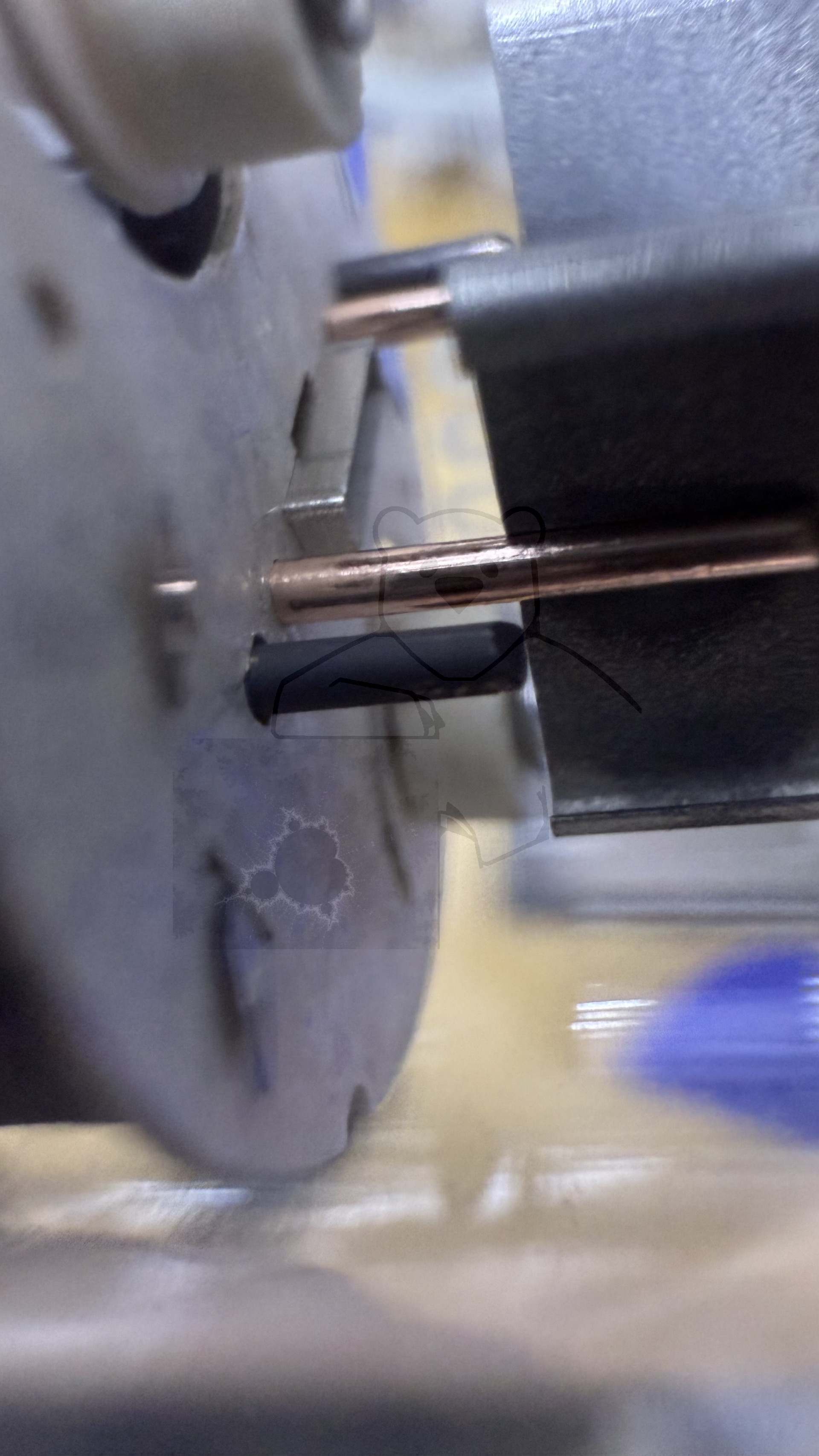

Röhre EL360 #6668 Bild 10

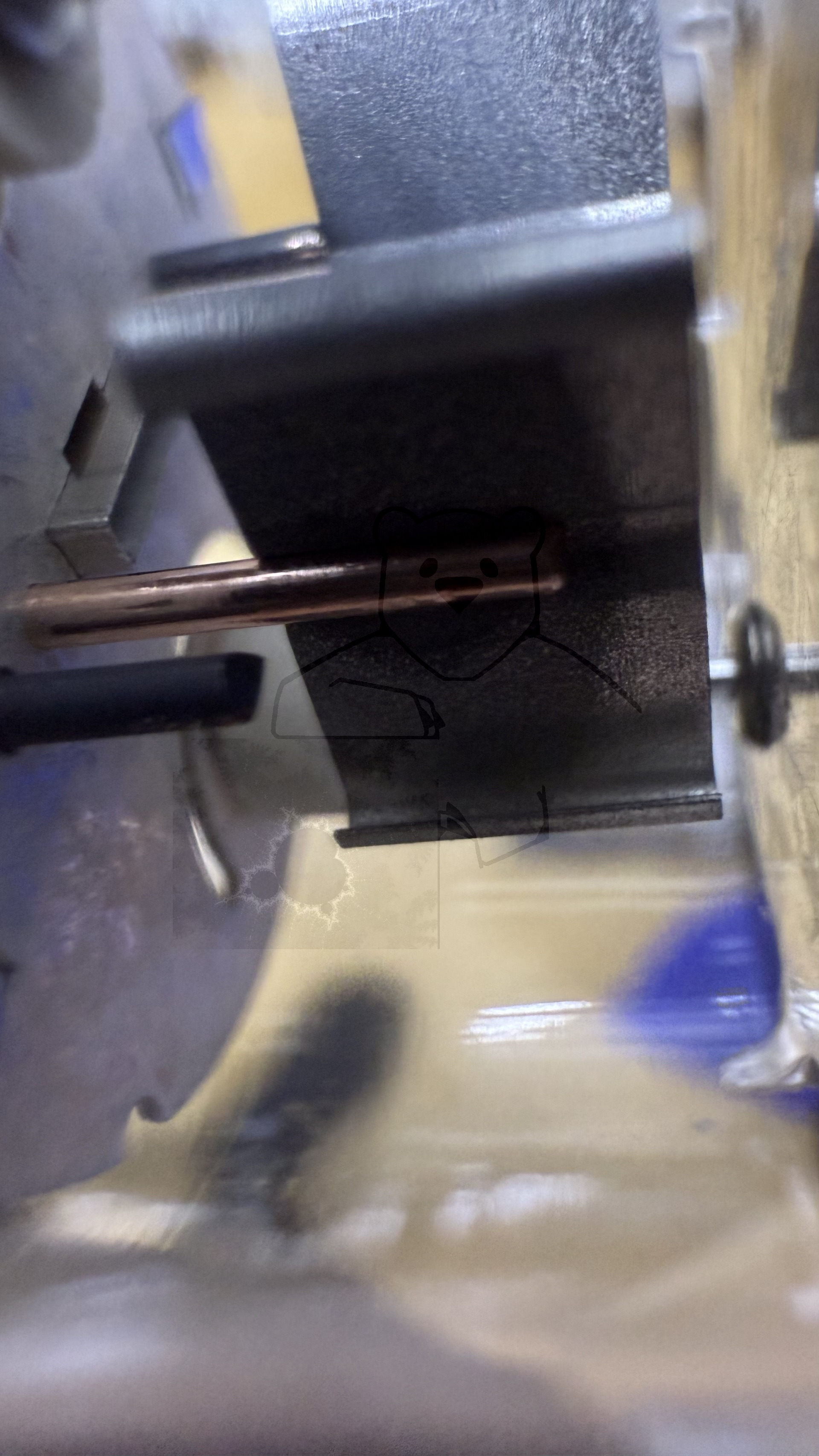

Röhre EL360 #6668 Bild 11

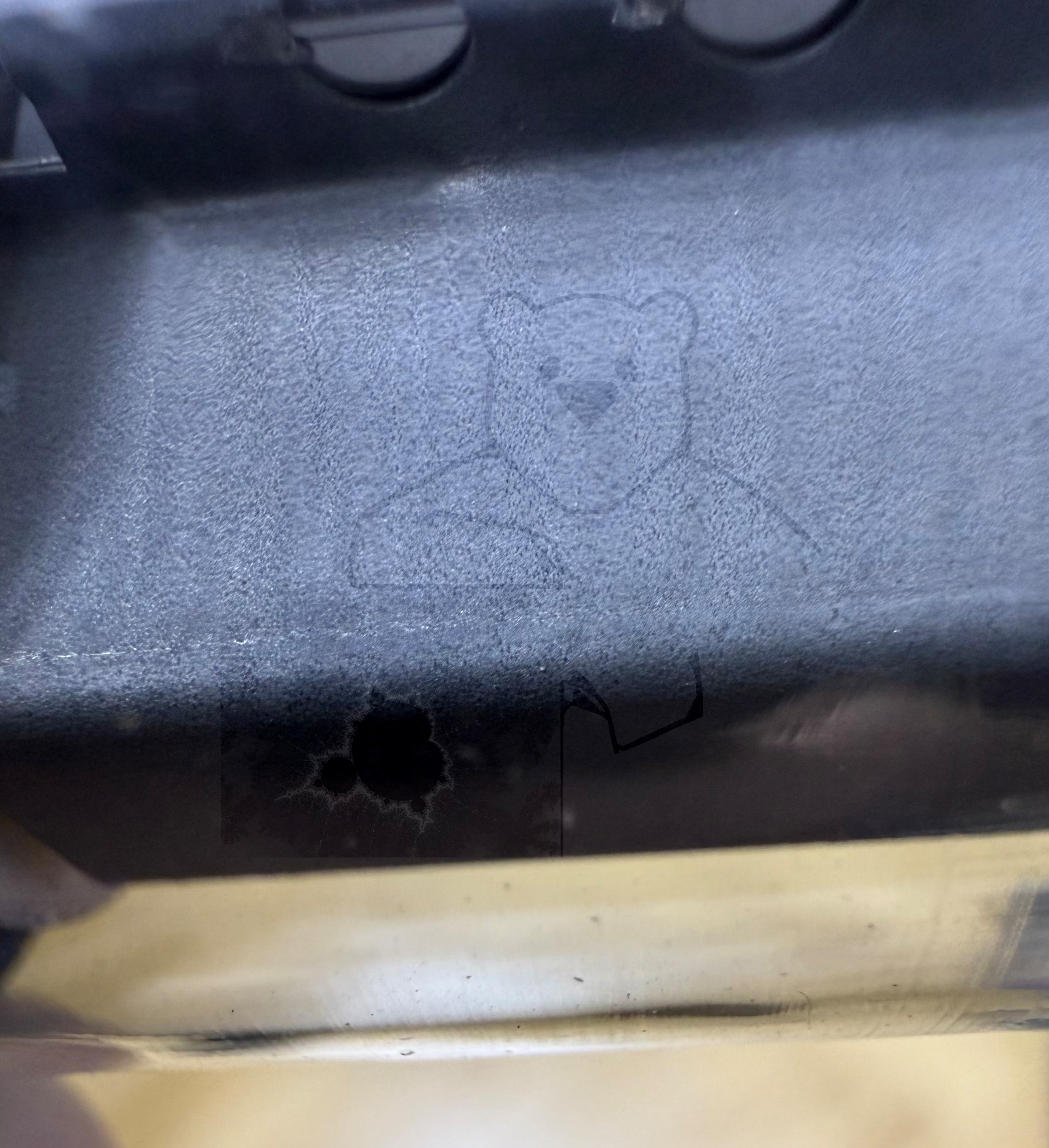

Röhre EL360 #6668 Bild 12

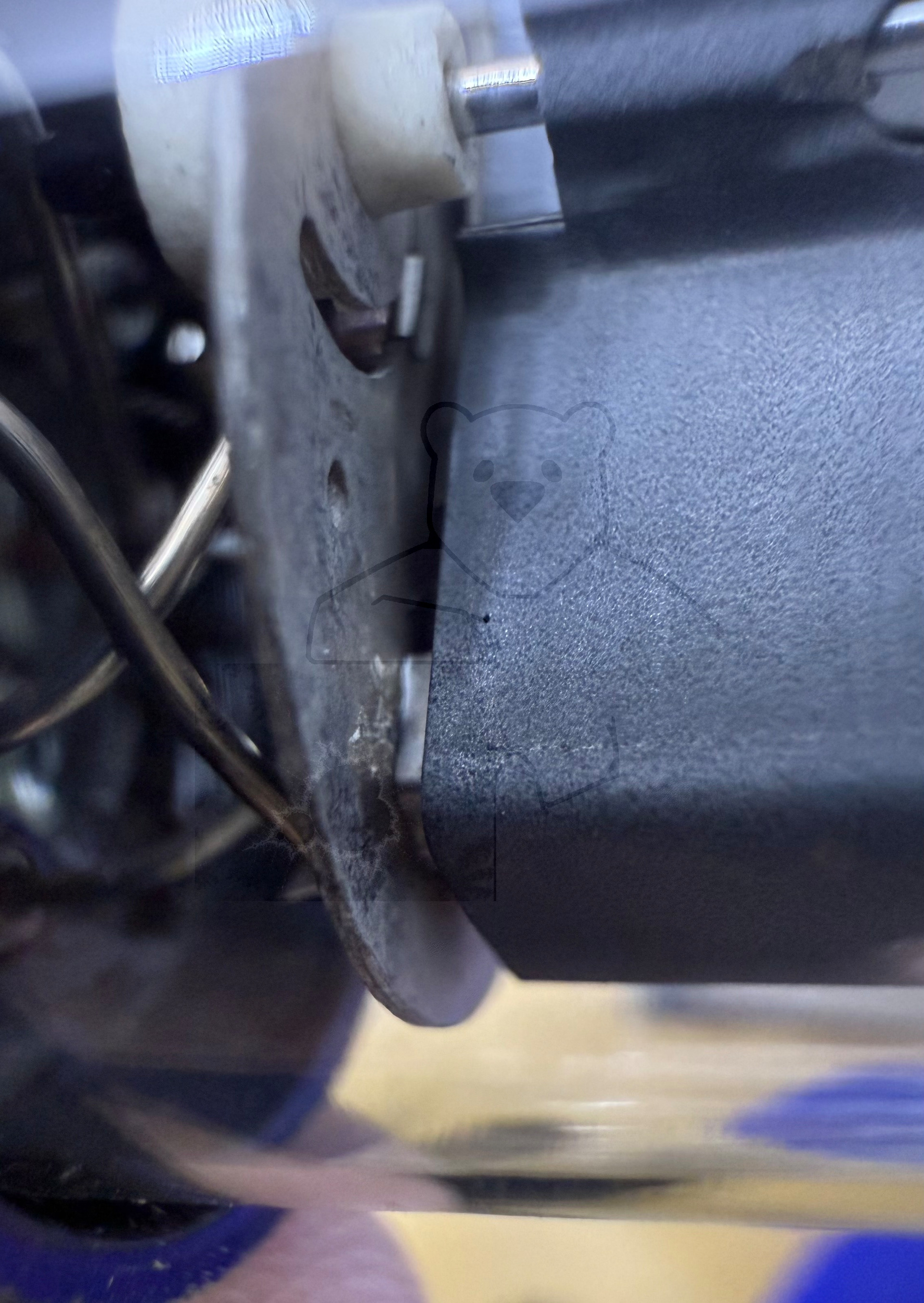

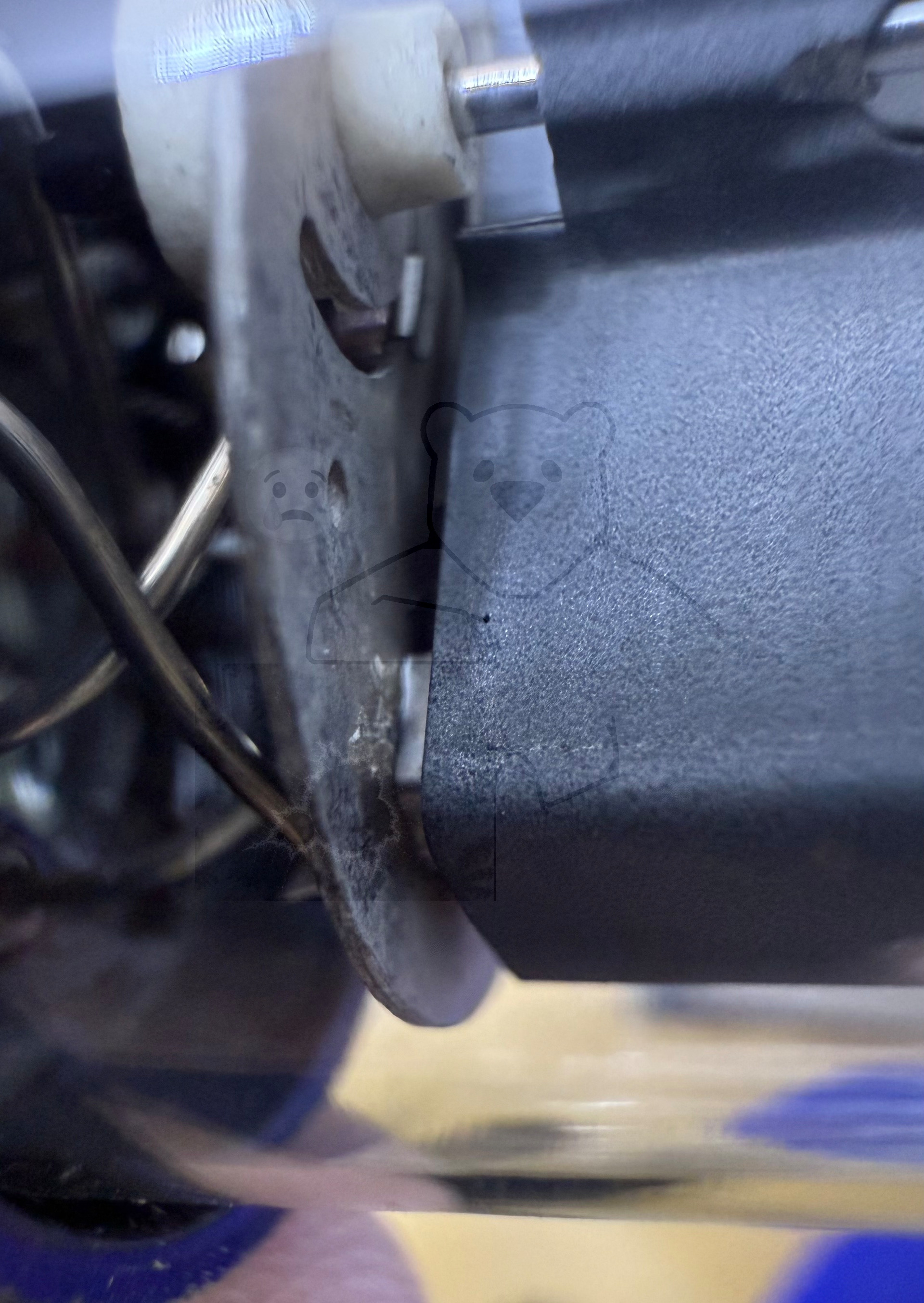

Röhre EL360 #6668 Bild 13

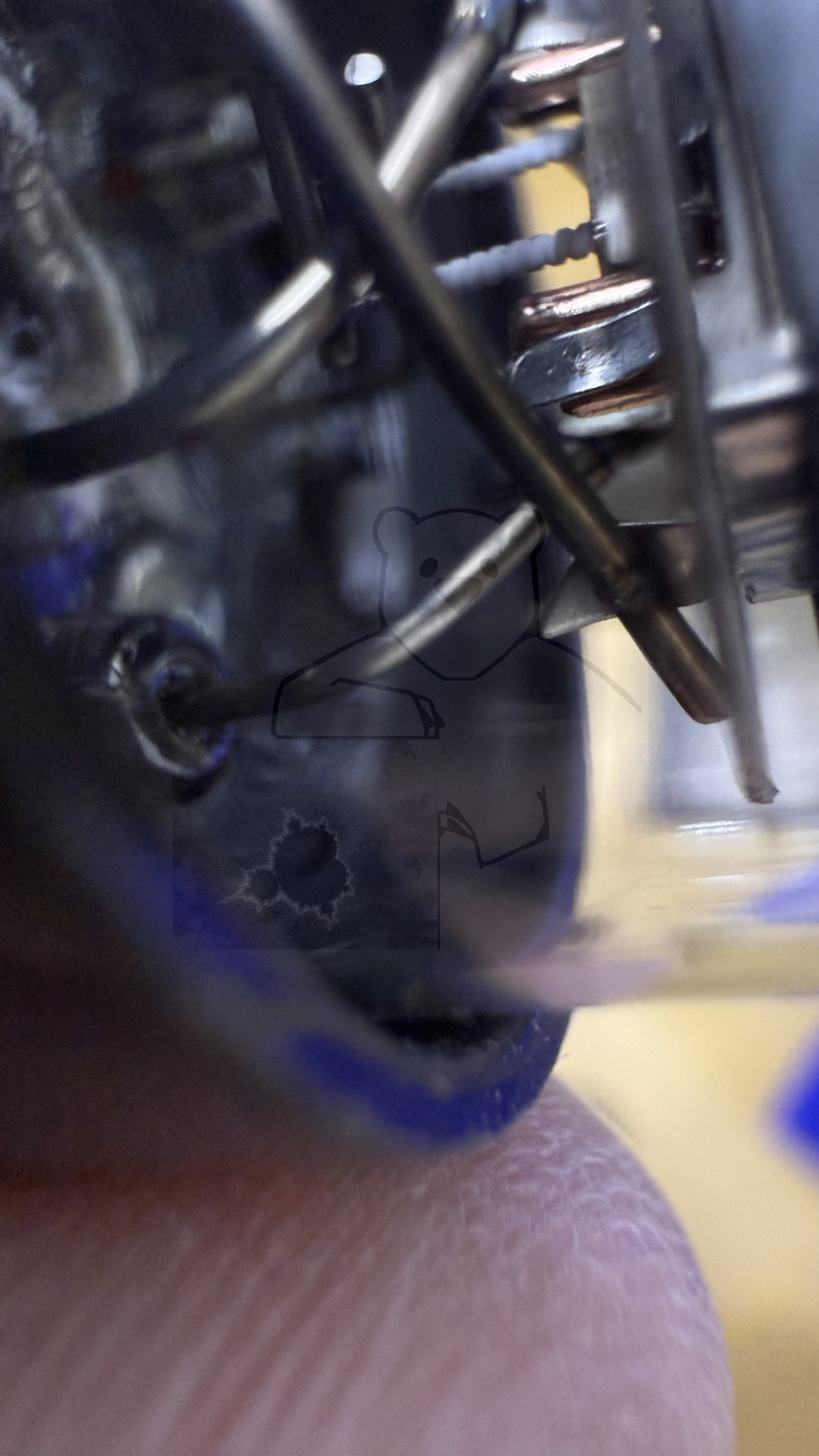

Röhre EL360 #6668 Bild 14

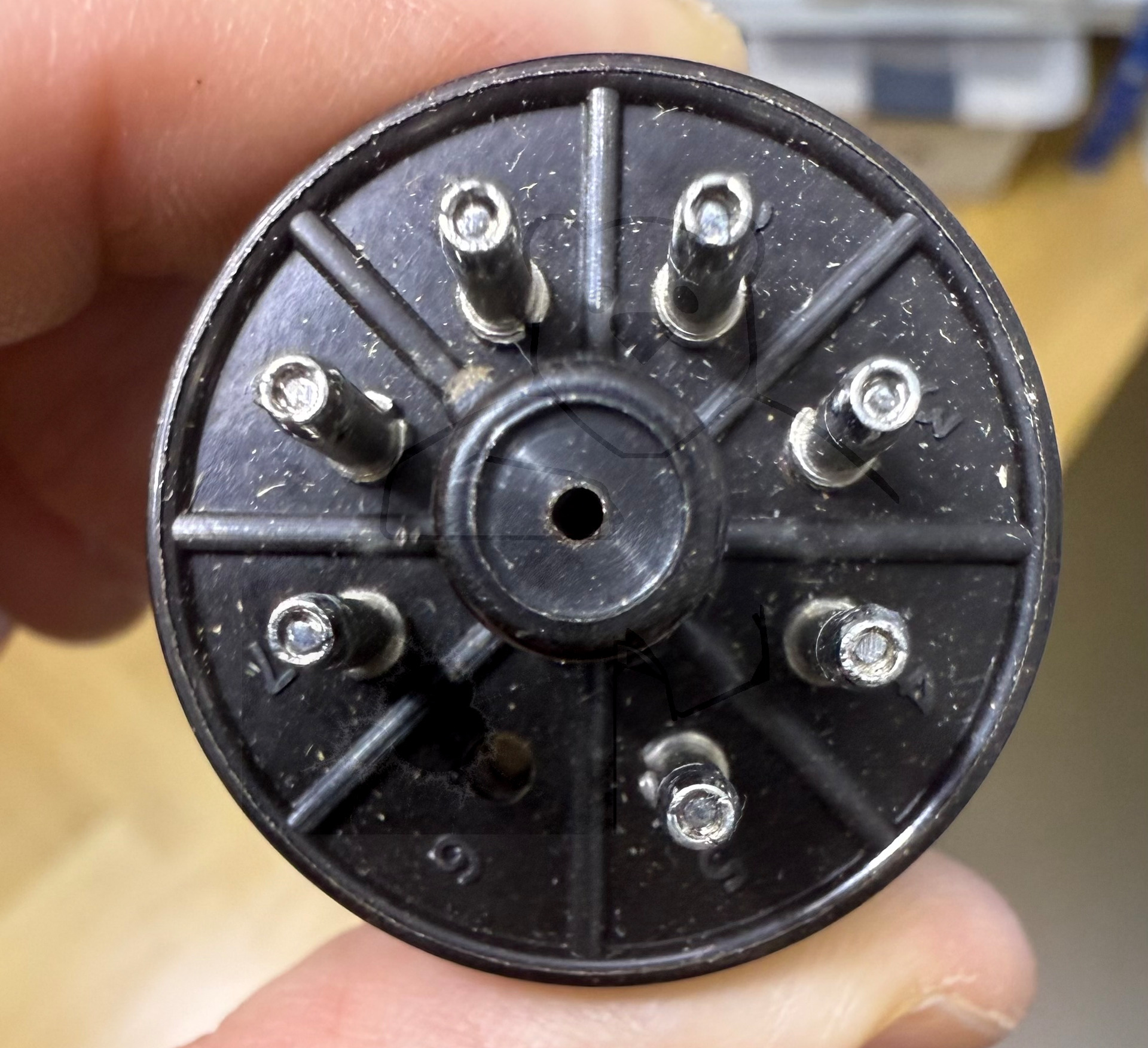

Röhre EL360 #6668 Bild 15

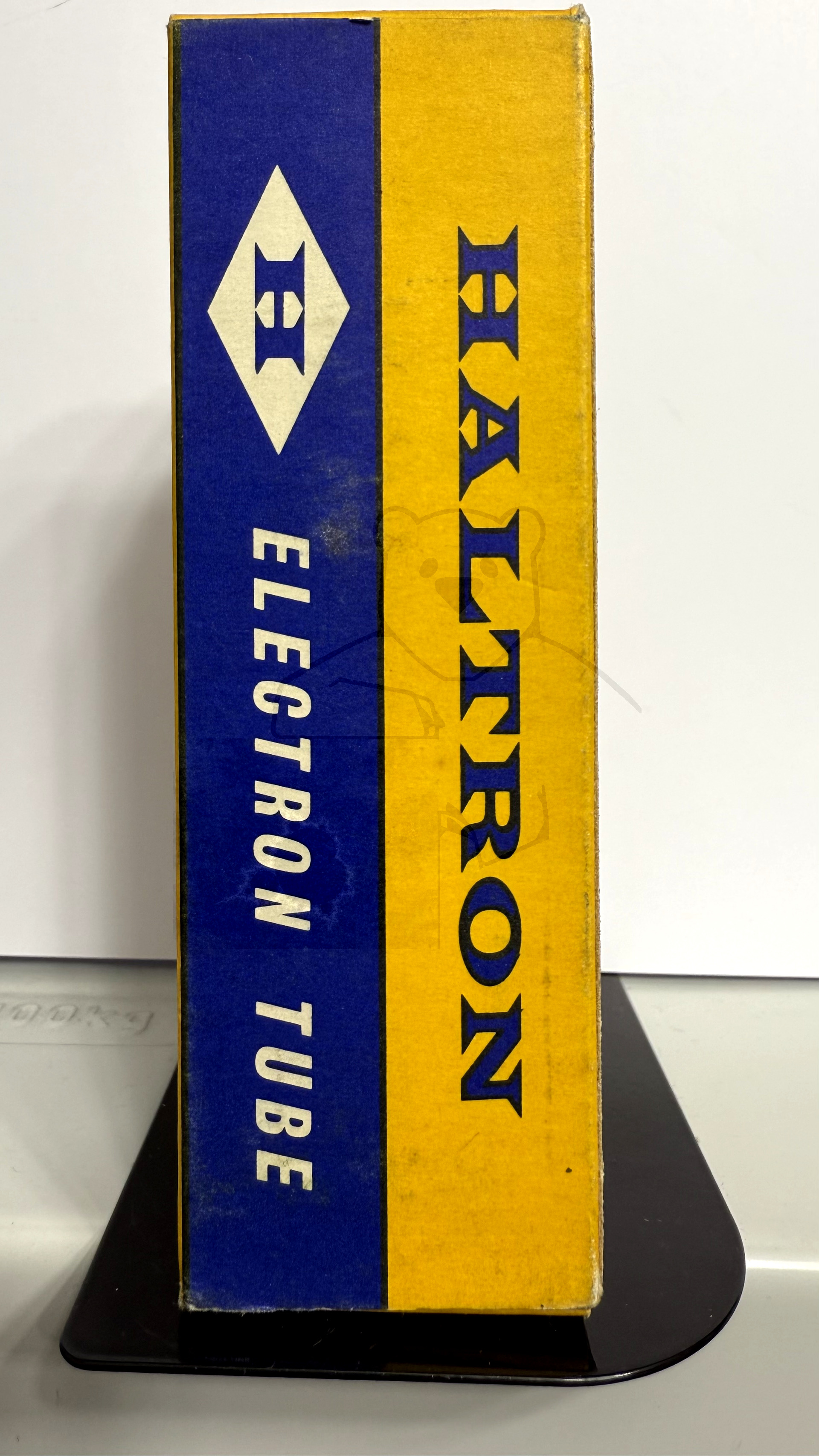

Röhre EL360 #6668 Verpackung Bild 1

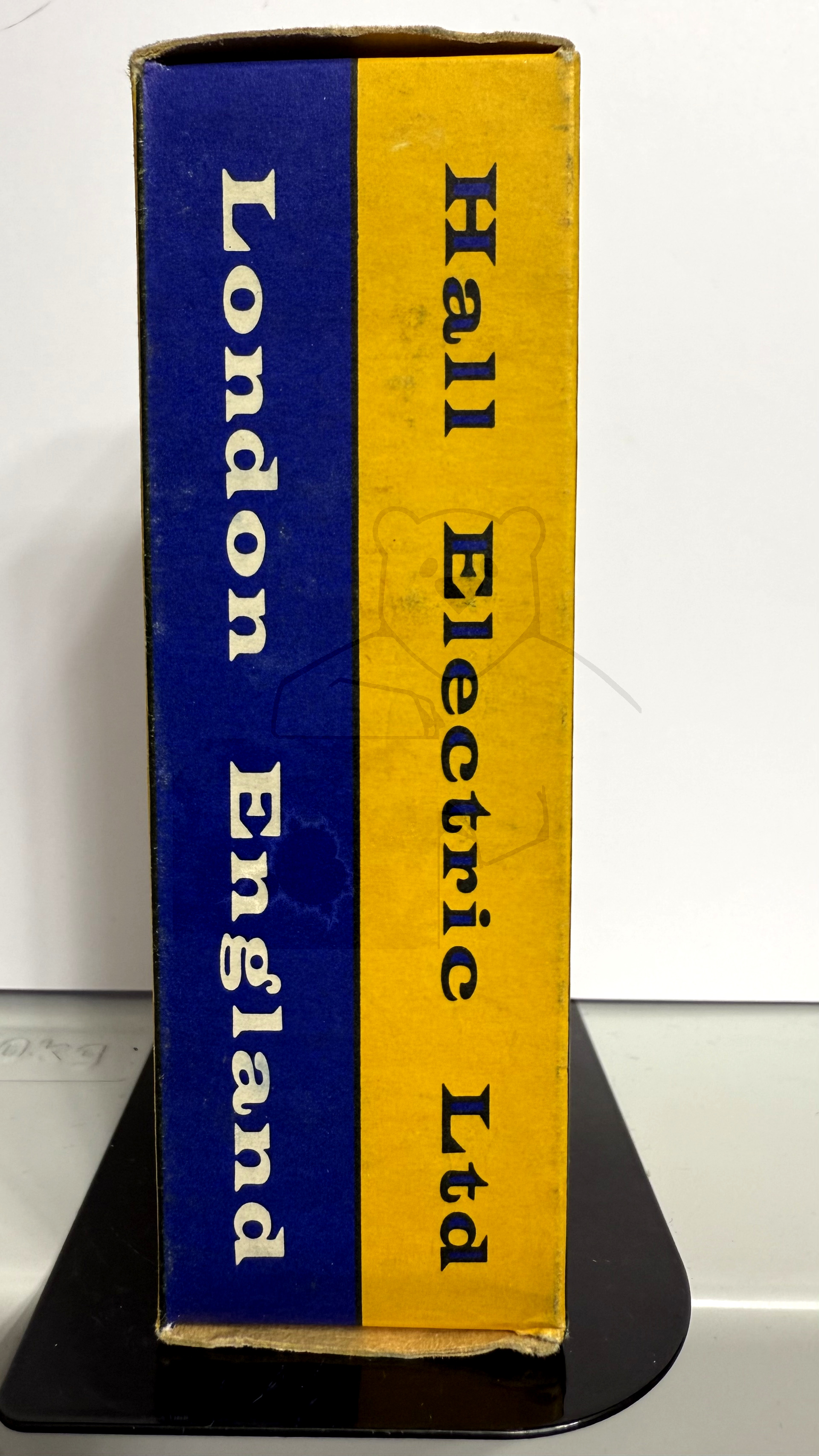

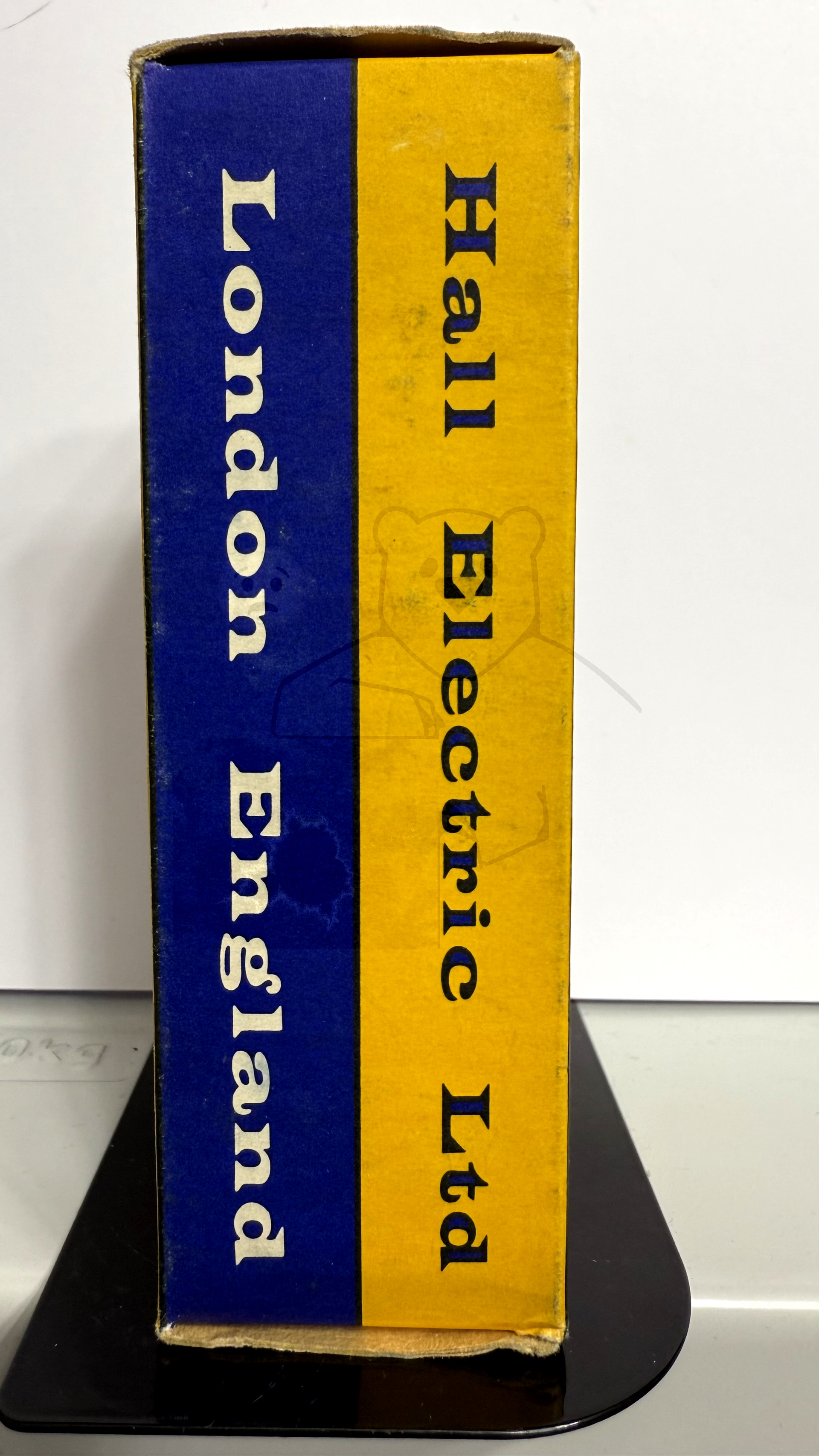

Röhre EL360 #6668 Verpackung Bild 2

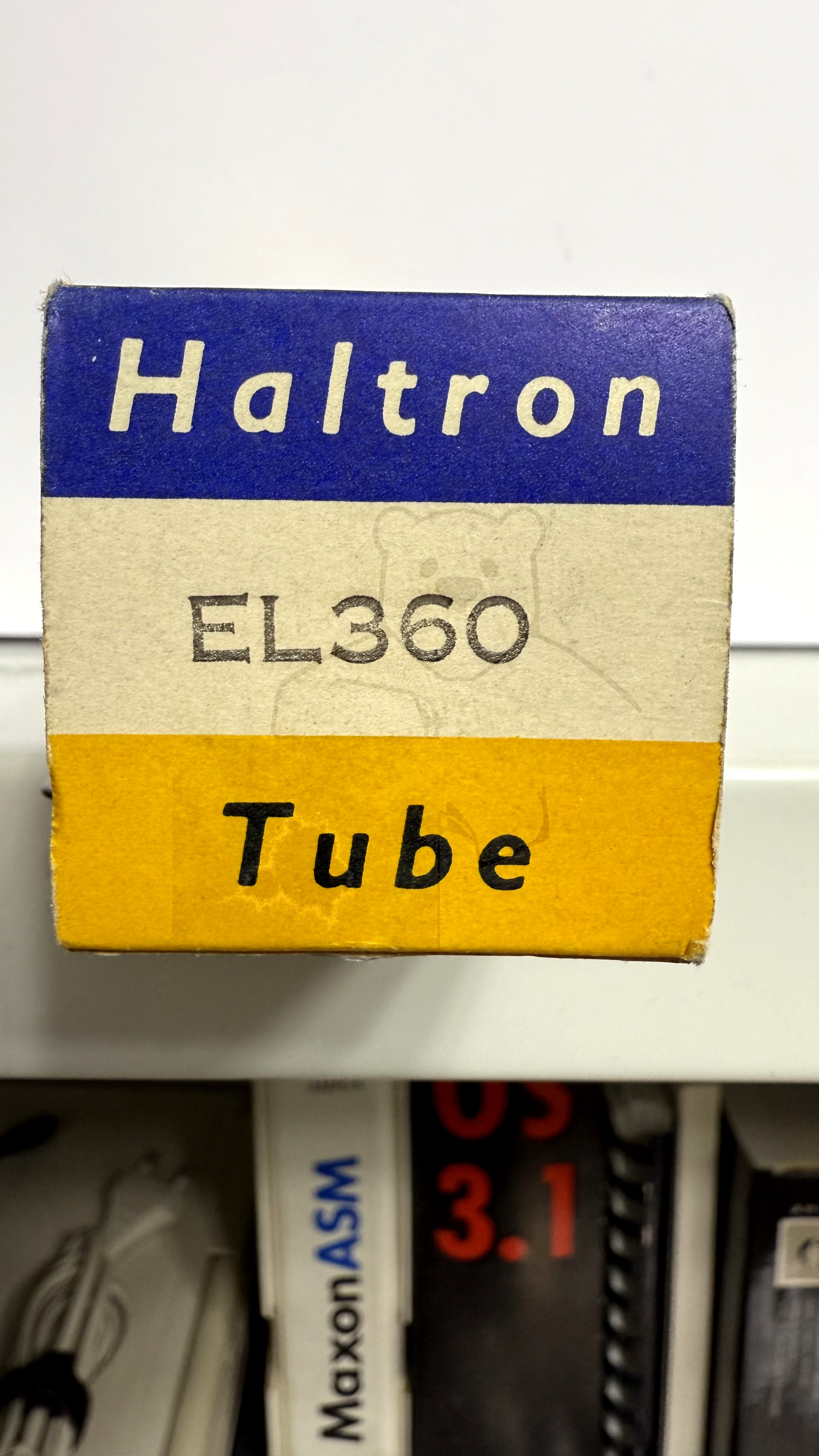

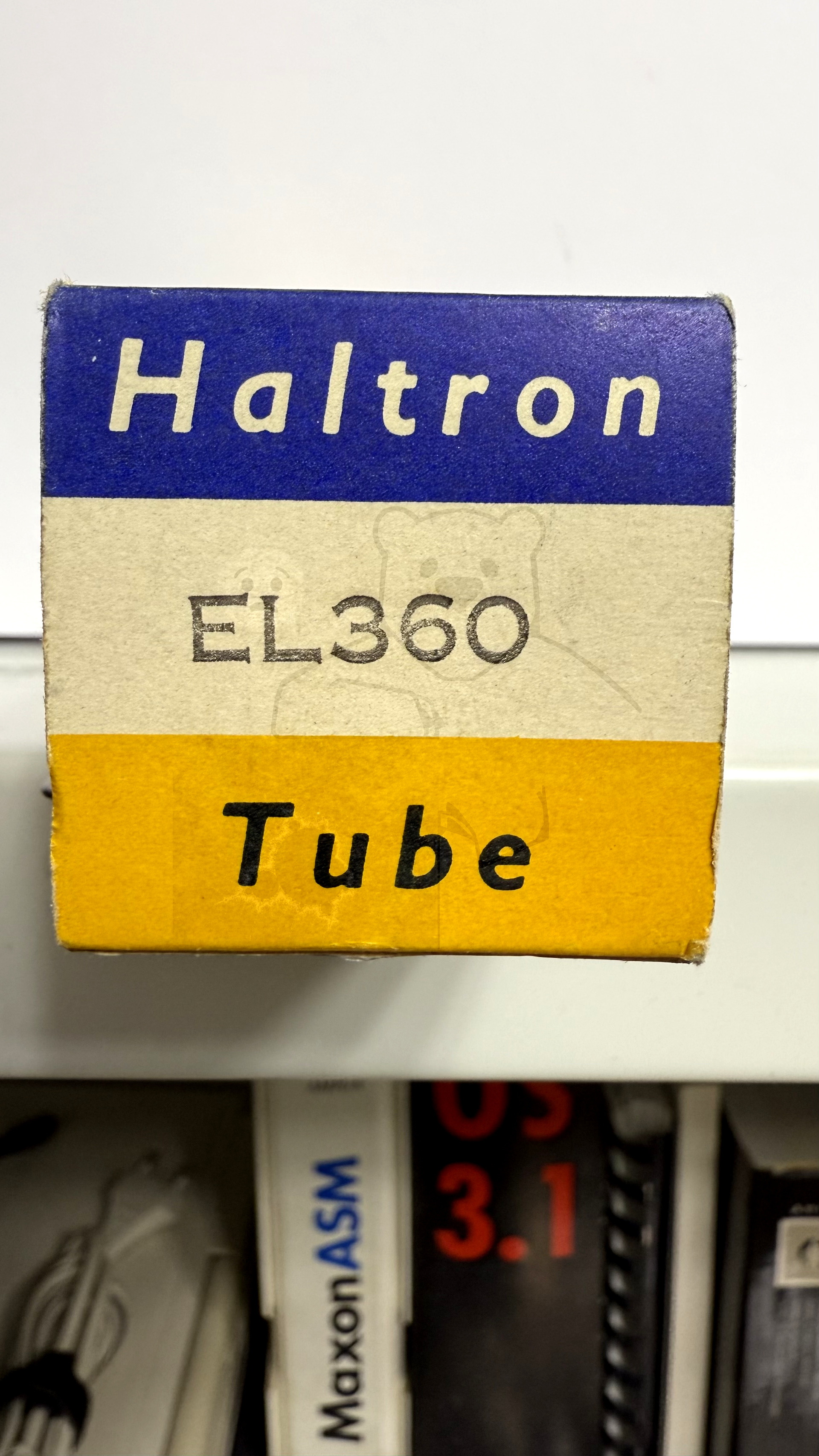

Röhre EL360 #6668 Verpackung Bild 3

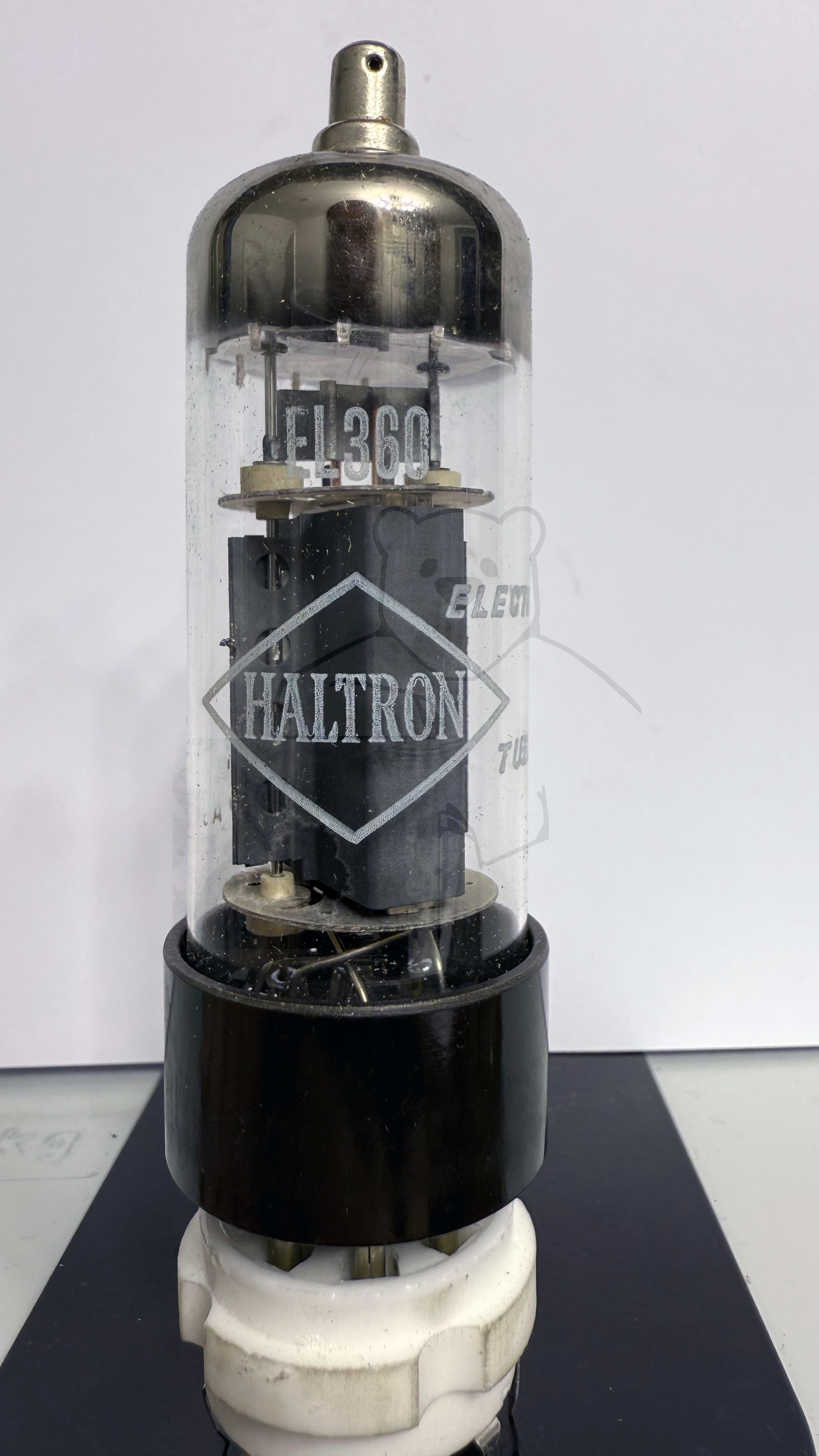

Röhre EL360 #6669 Bild 1

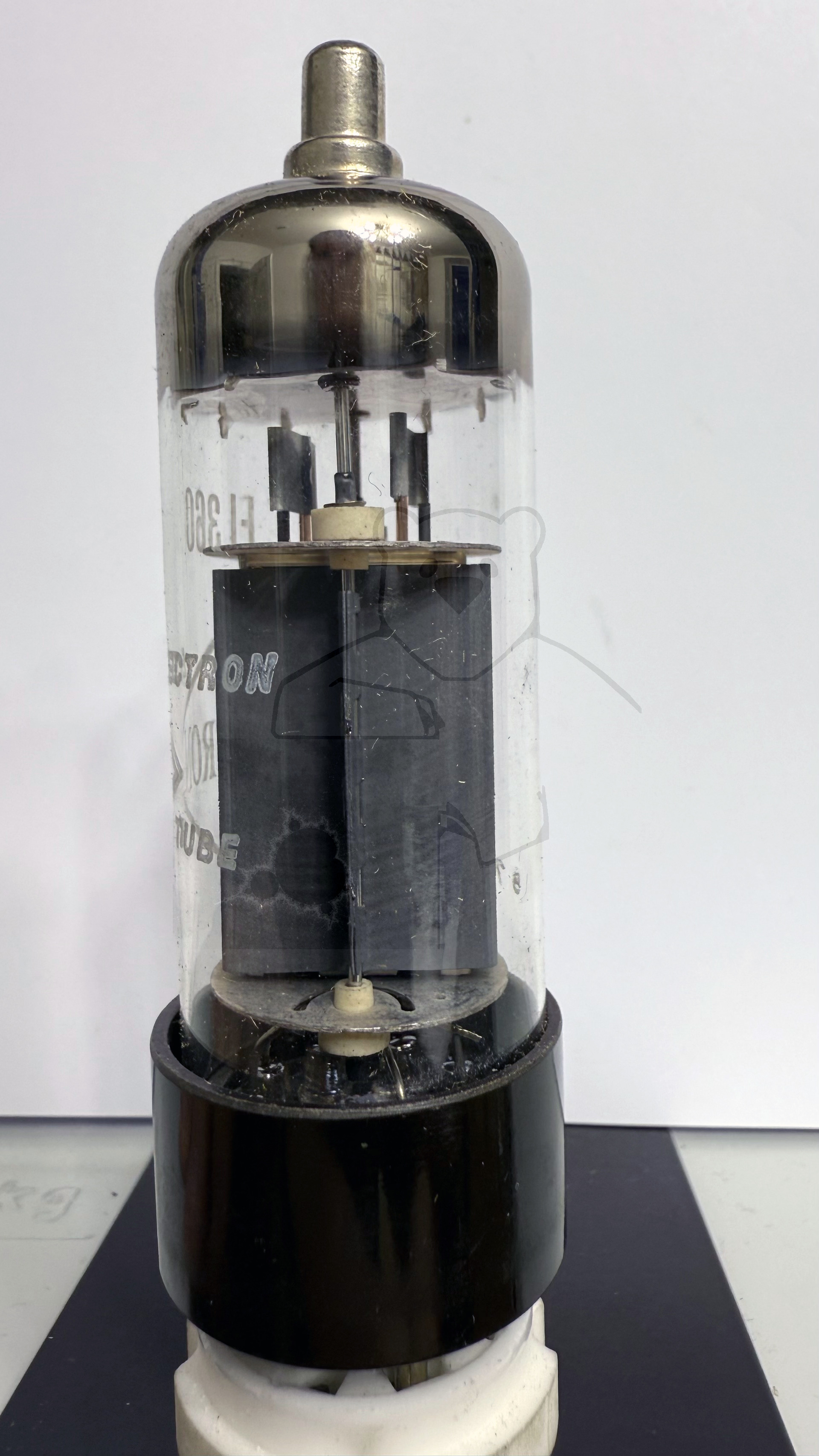

Röhre EL360 #6669 Bild 2

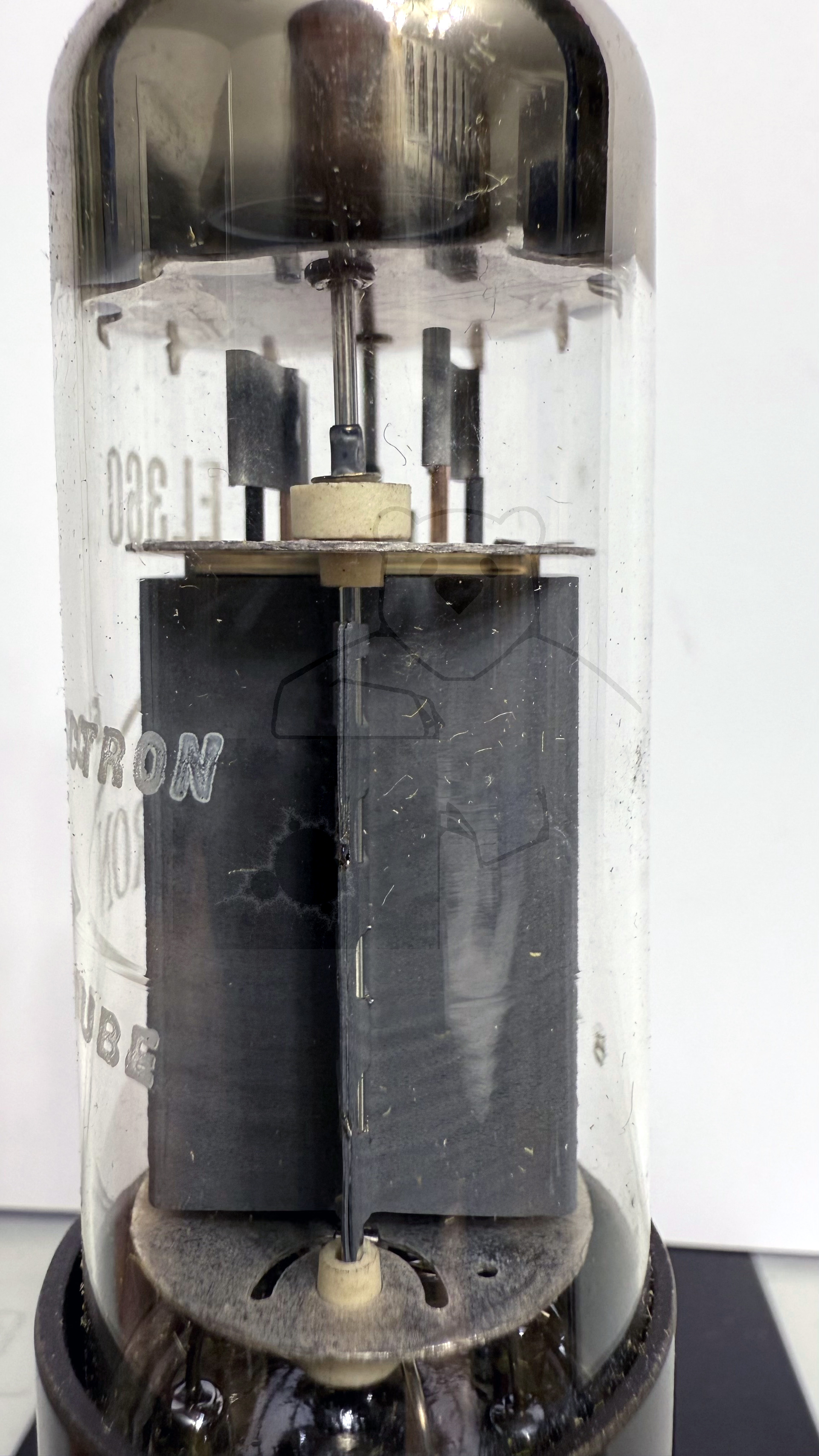

Röhre EL360 #6669 Bild 3

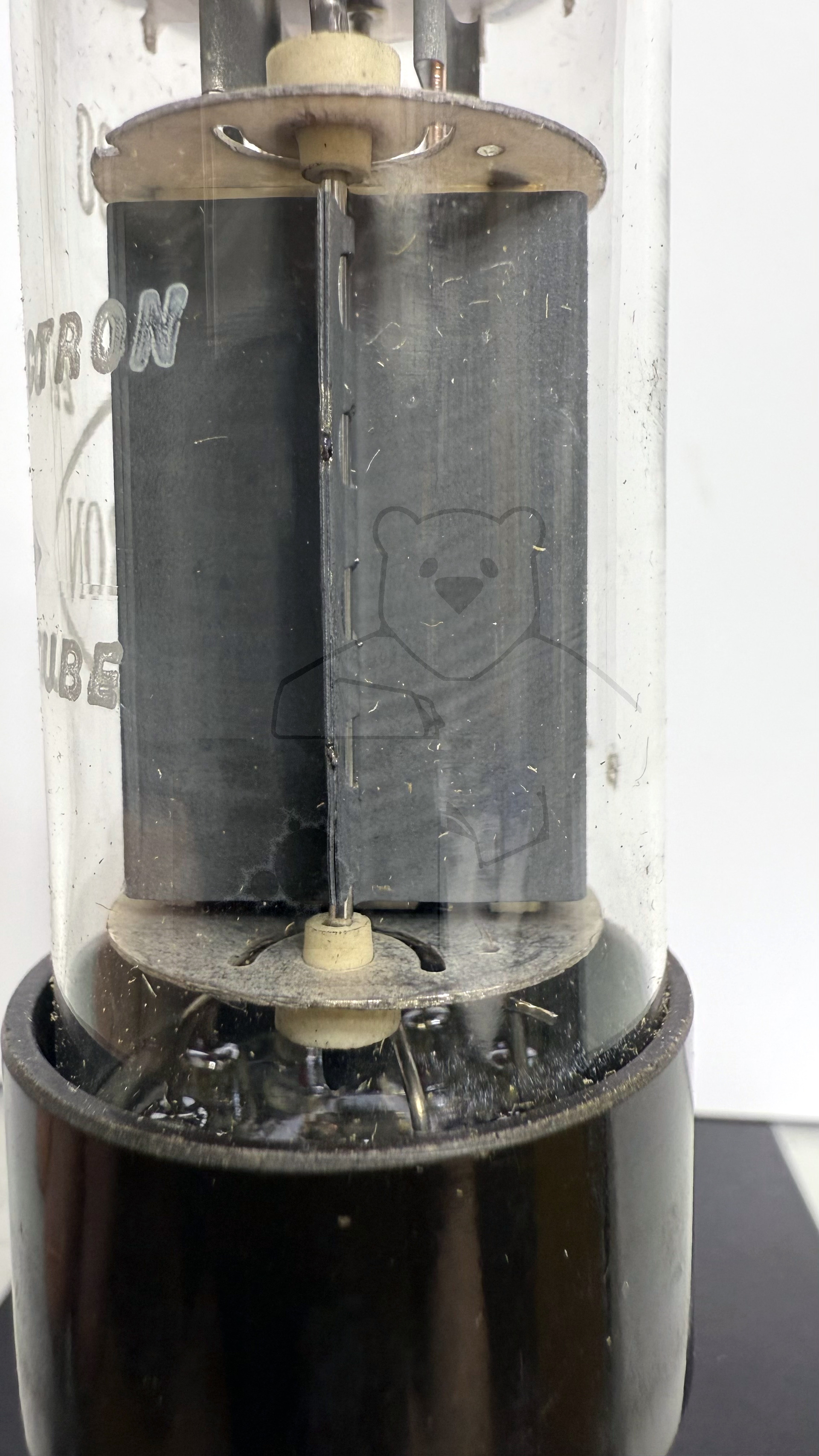

Röhre EL360 #6669 Bild 4
Röhre EL360 #6669 Bild 5

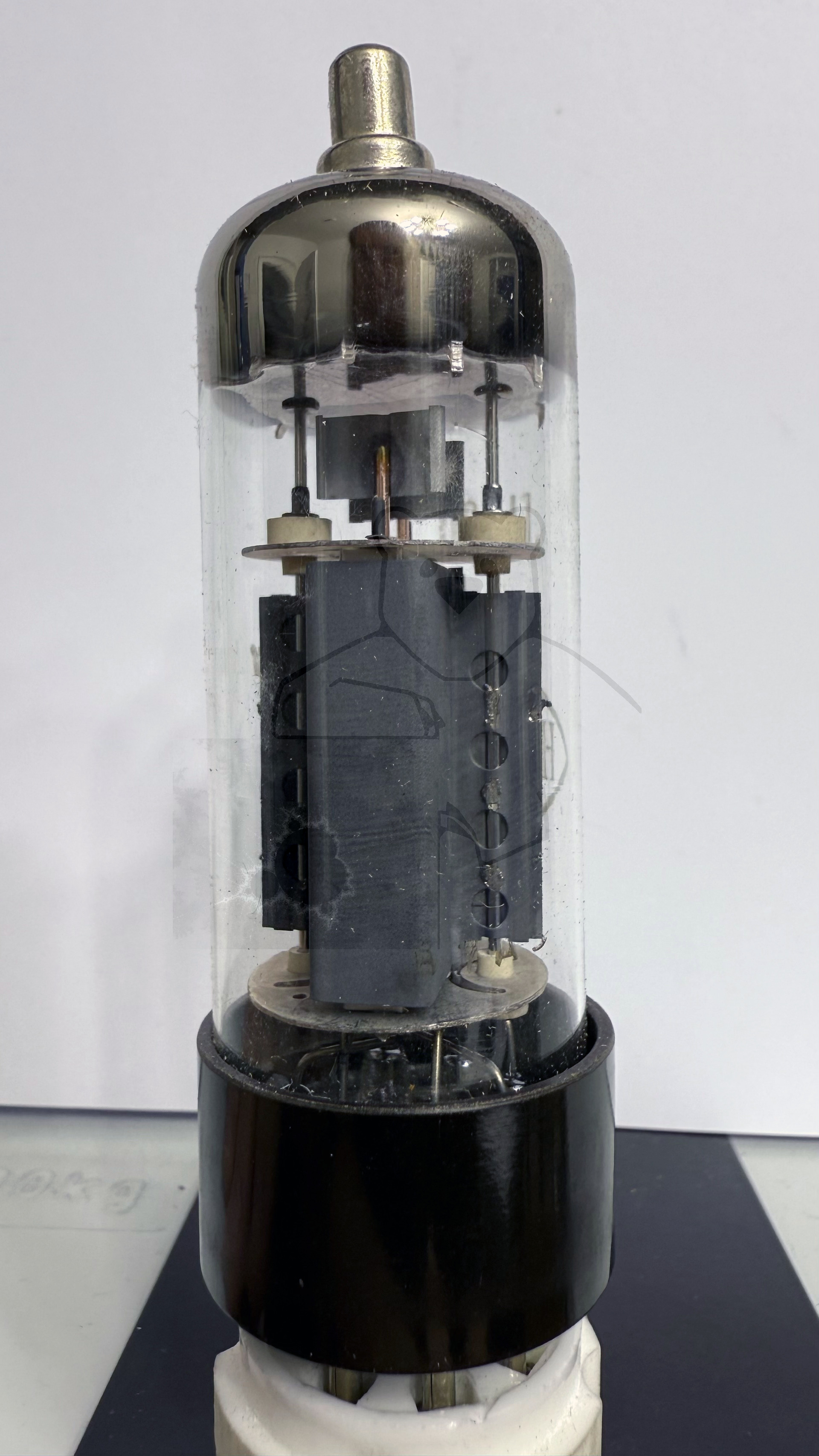

Röhre EL360 #6669 Bild 6

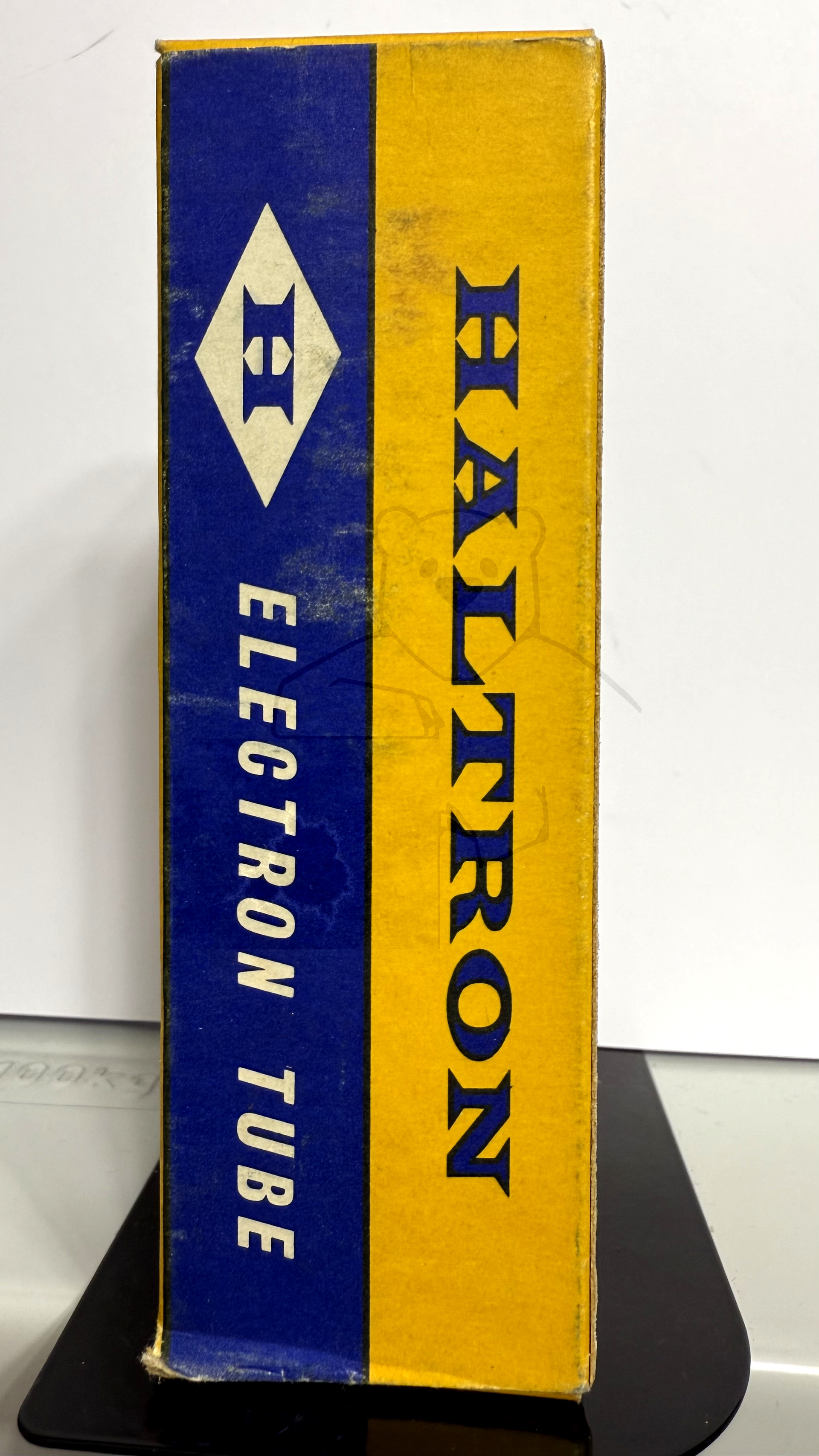

Röhre EL360 #6669 Verpackung Bild 1

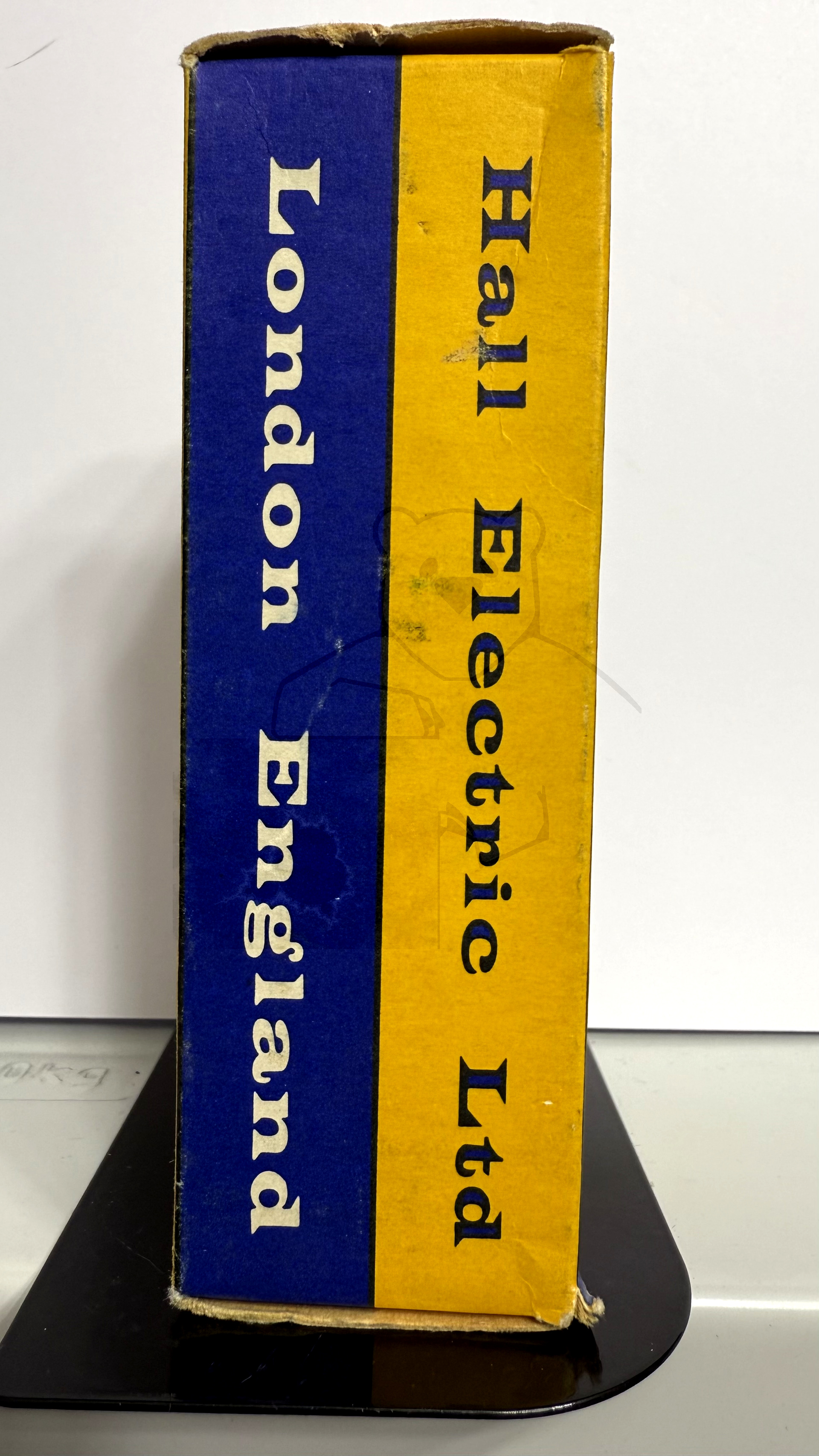

Röhre EL360 #6669 Verpackung Bild 2

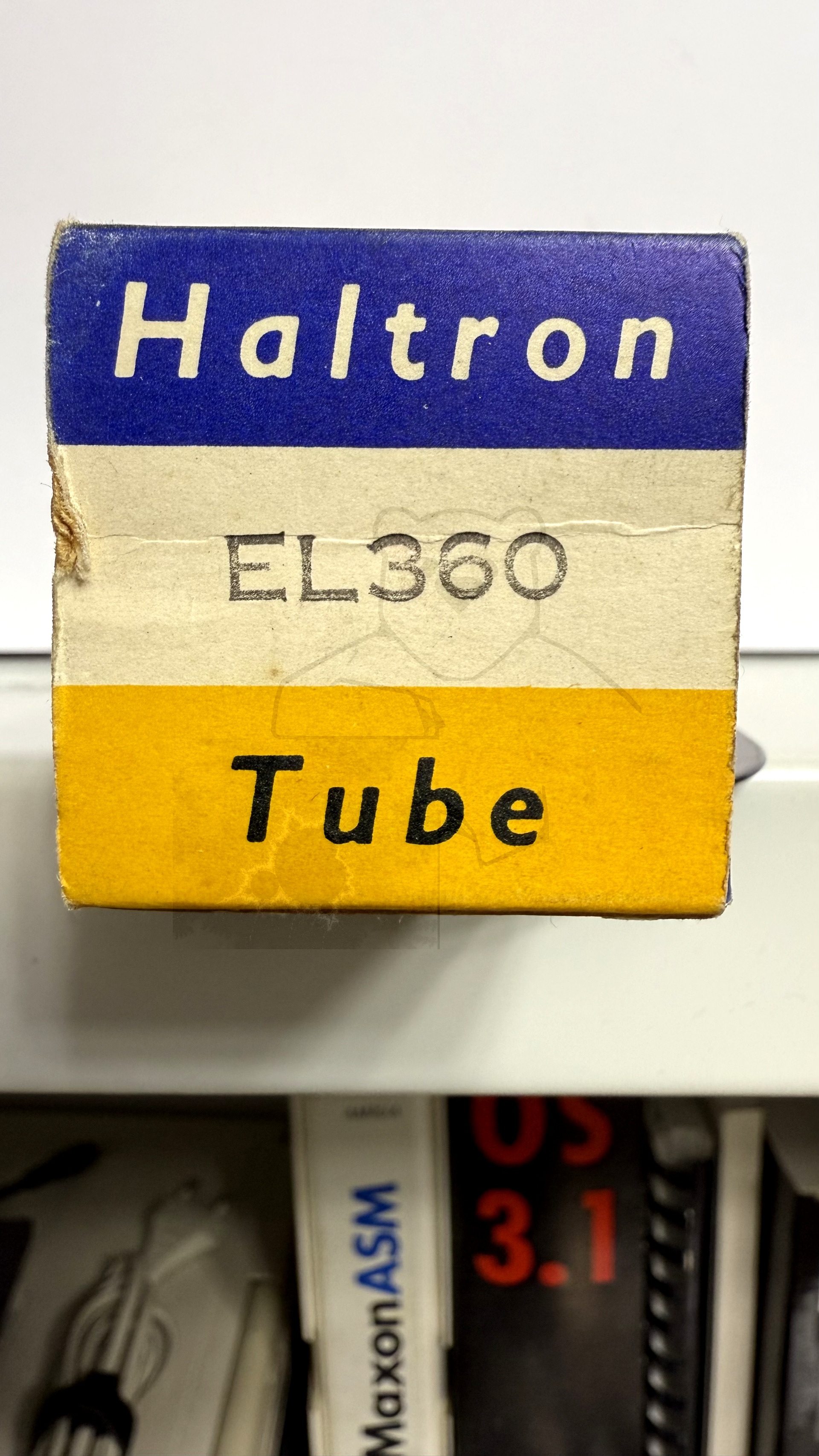

Röhre EL360 #6669 Verpackung Bild 3
Röhre EL360 #6671 Bild 1
Röhre EL360 #6671 Bild 2

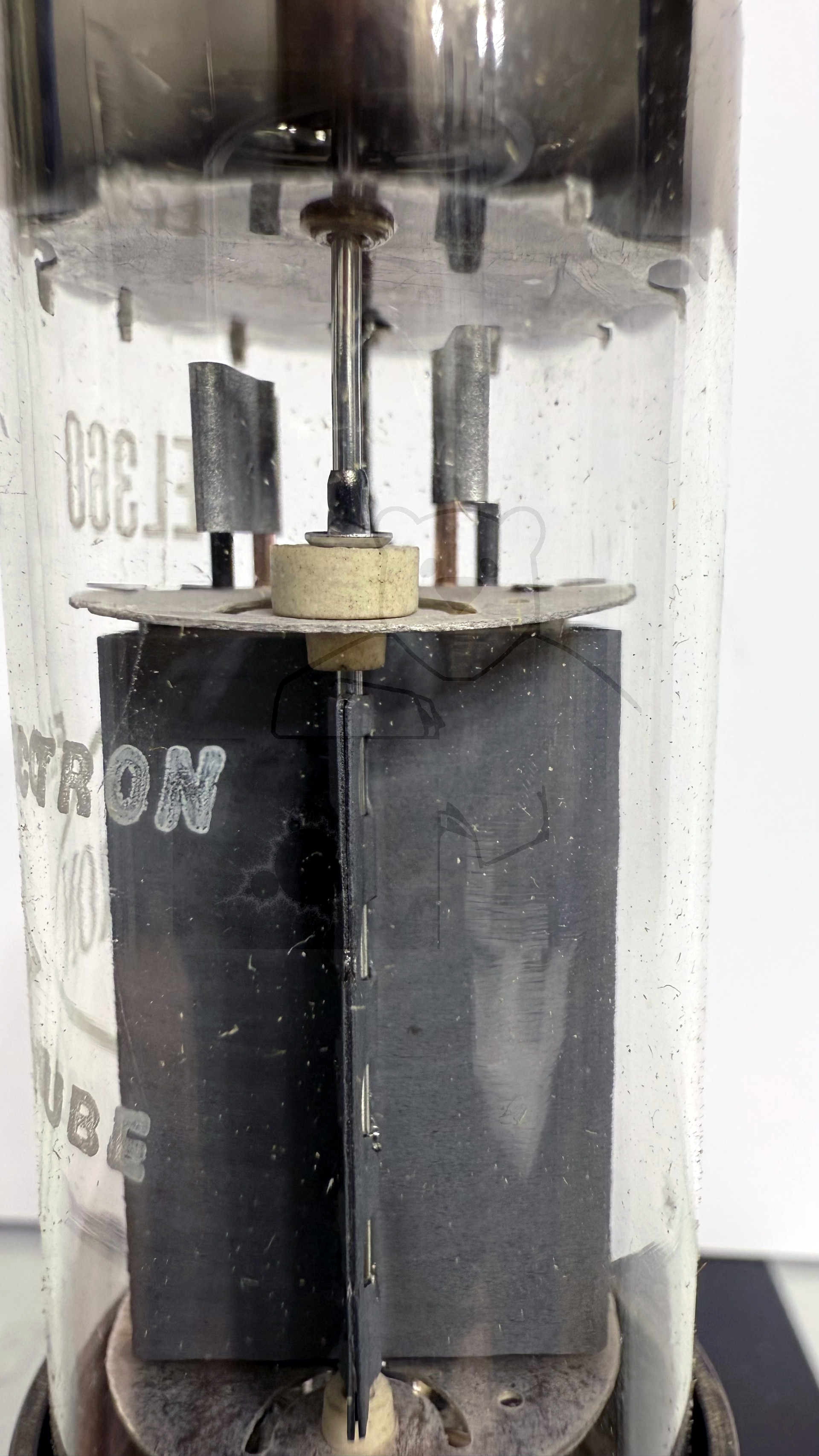

Röhre EL360 #6671 Bild 3

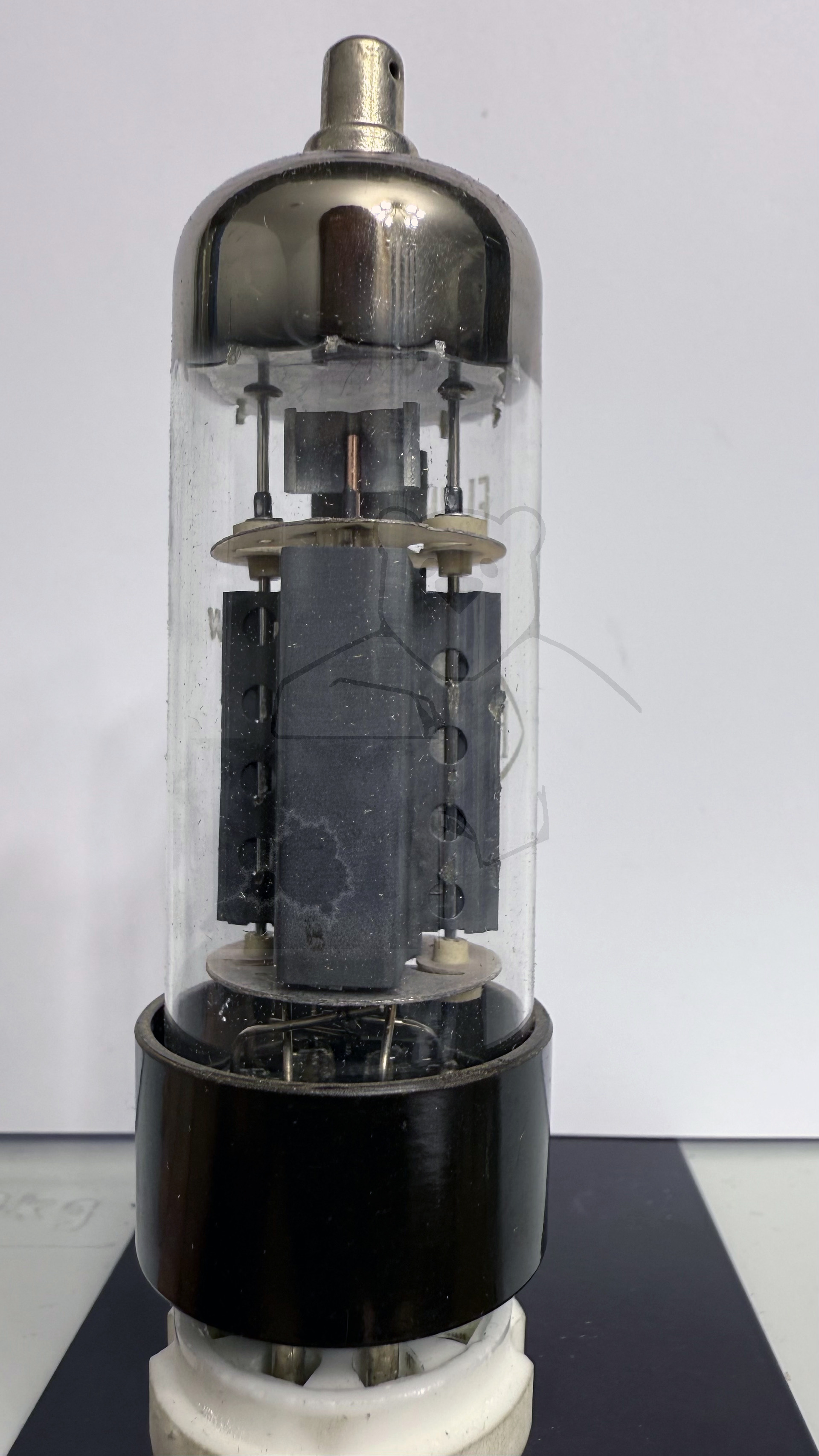

Röhre EL360 #6671 Bild 4
Röhre EL360 #6671 Bild 5

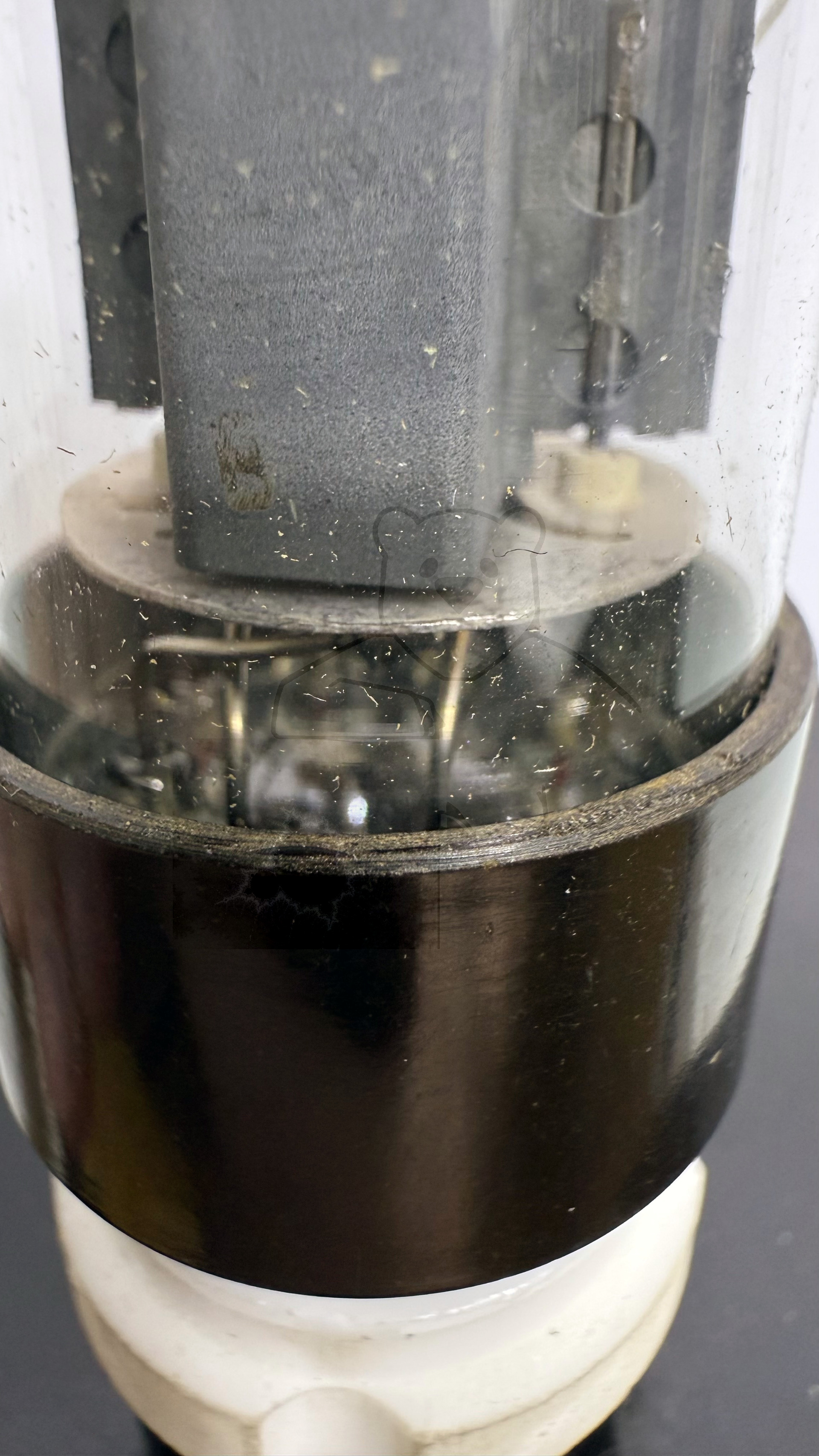

Röhre EL360 #6671 Bild 6

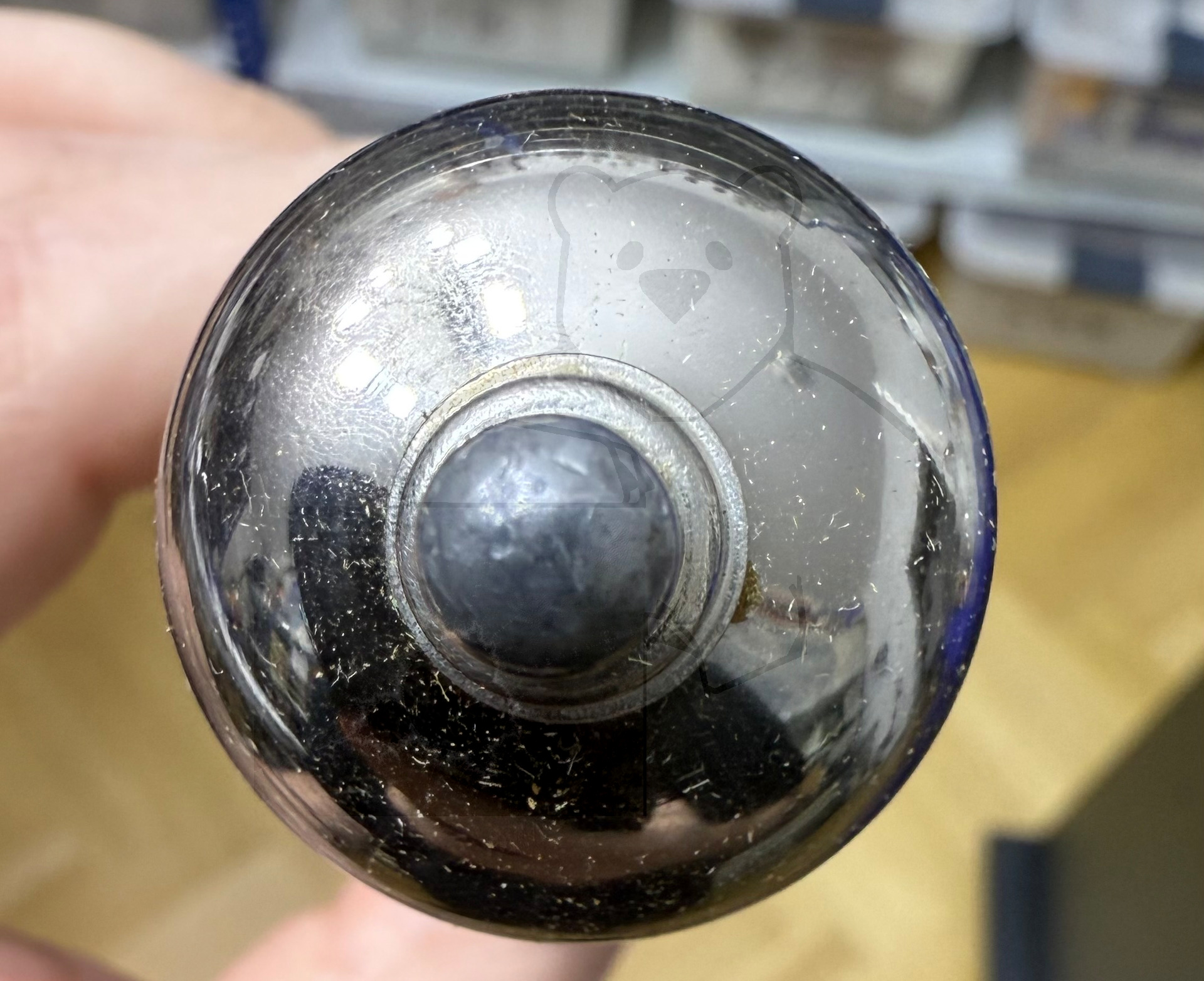

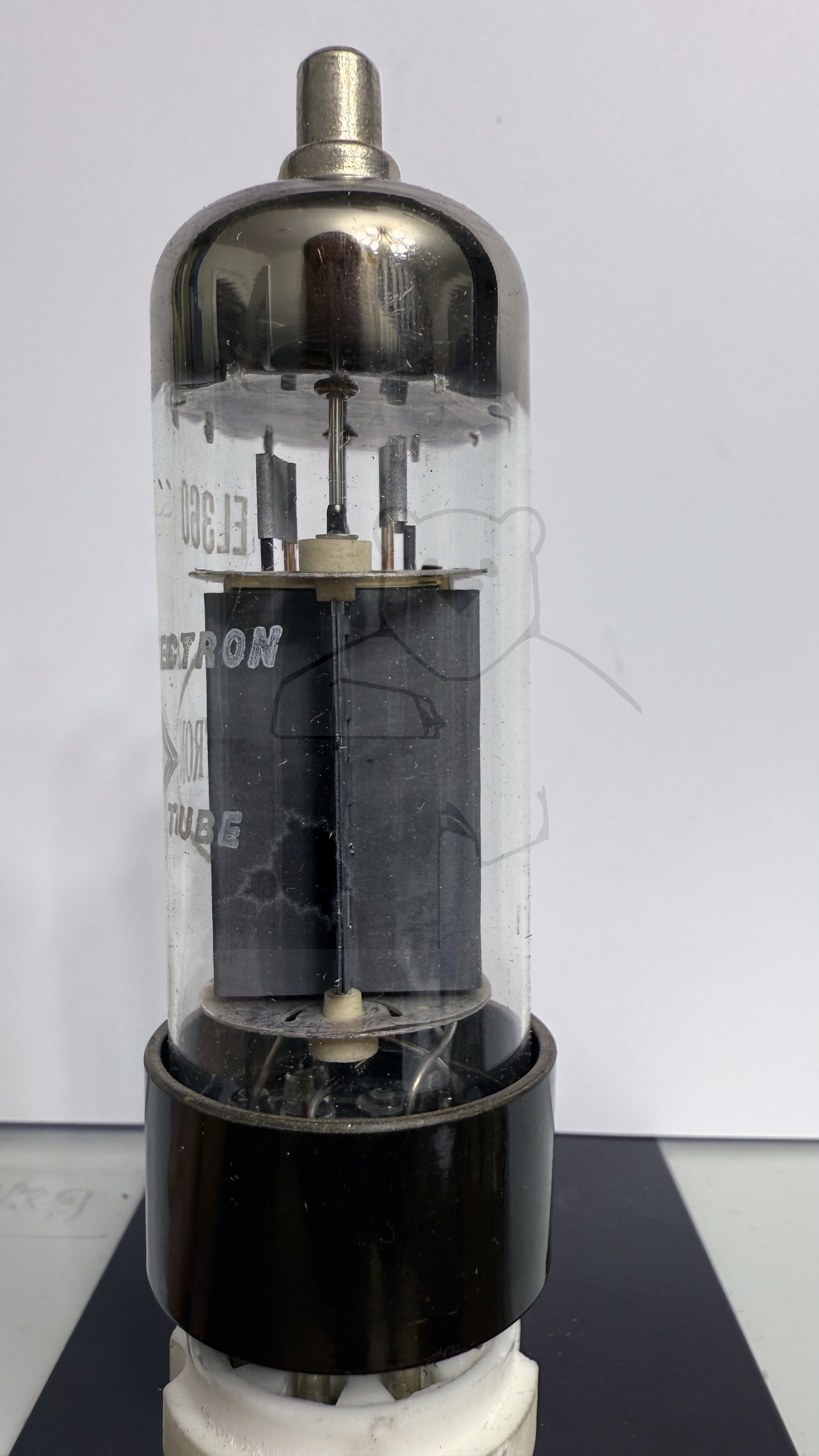

Röhre EL360 #6671 Bild 7
Röhre EL360 #6671 Bild 8

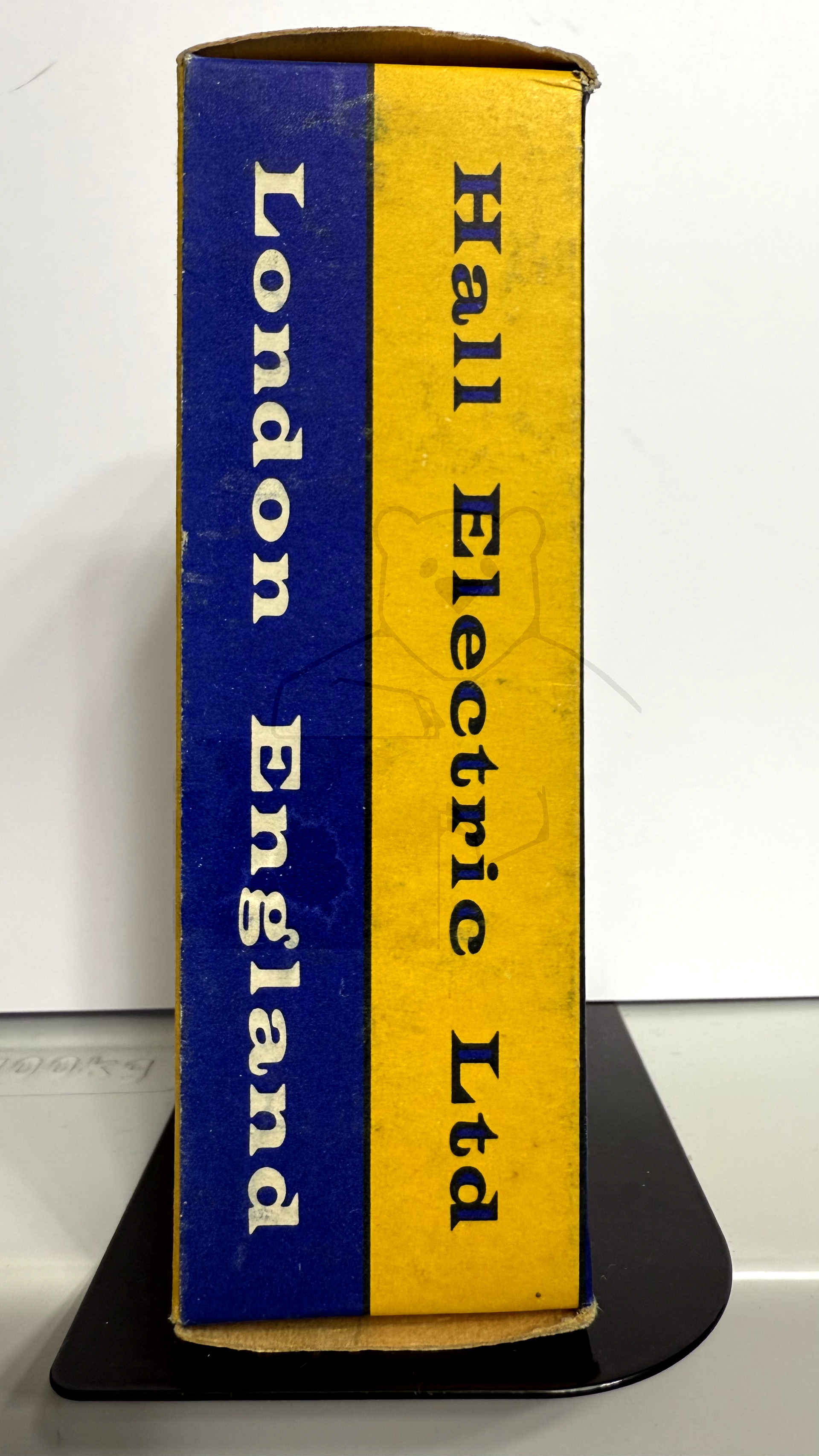

Röhre EL360 #6671 Verpackung Bild 1
Röhre EL360 #6671 Verpackung Bild 2
Röhre EL360 #6671 Verpackung Bild 3

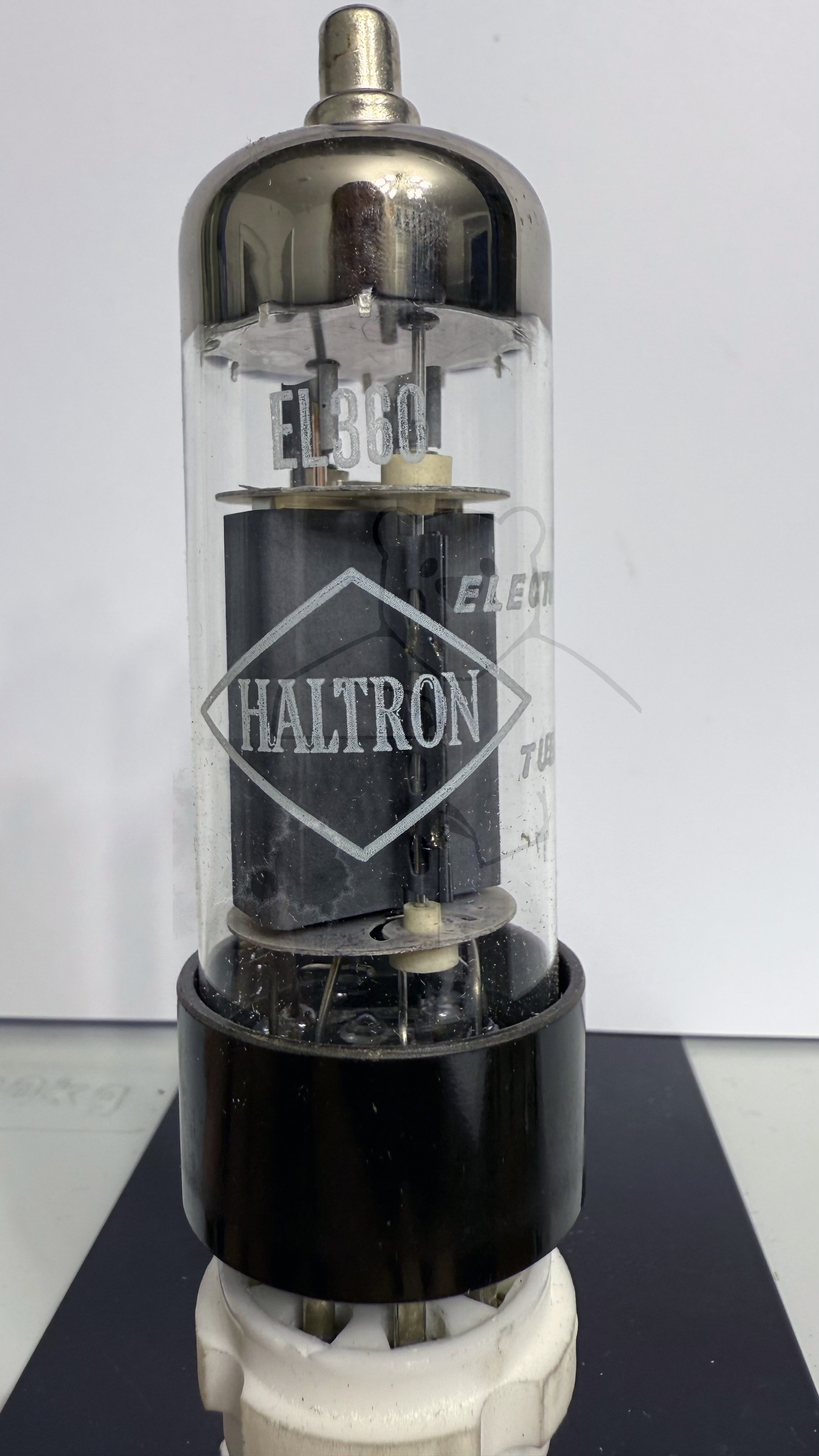

Röhre EL360 #6672 Bild 1

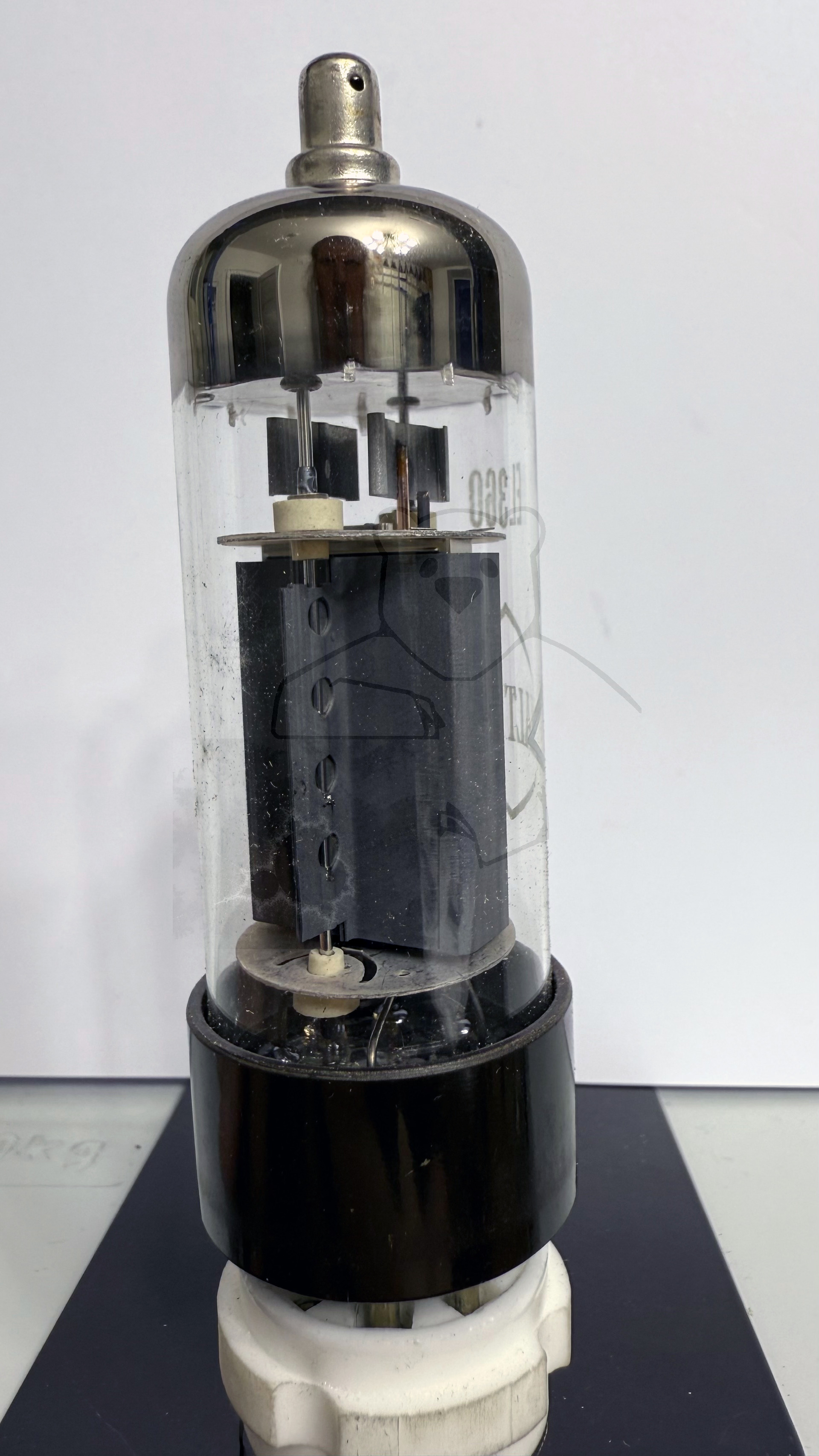

Röhre EL360 #6672 Bild 2
Röhre EL360 #6672 Bild 3

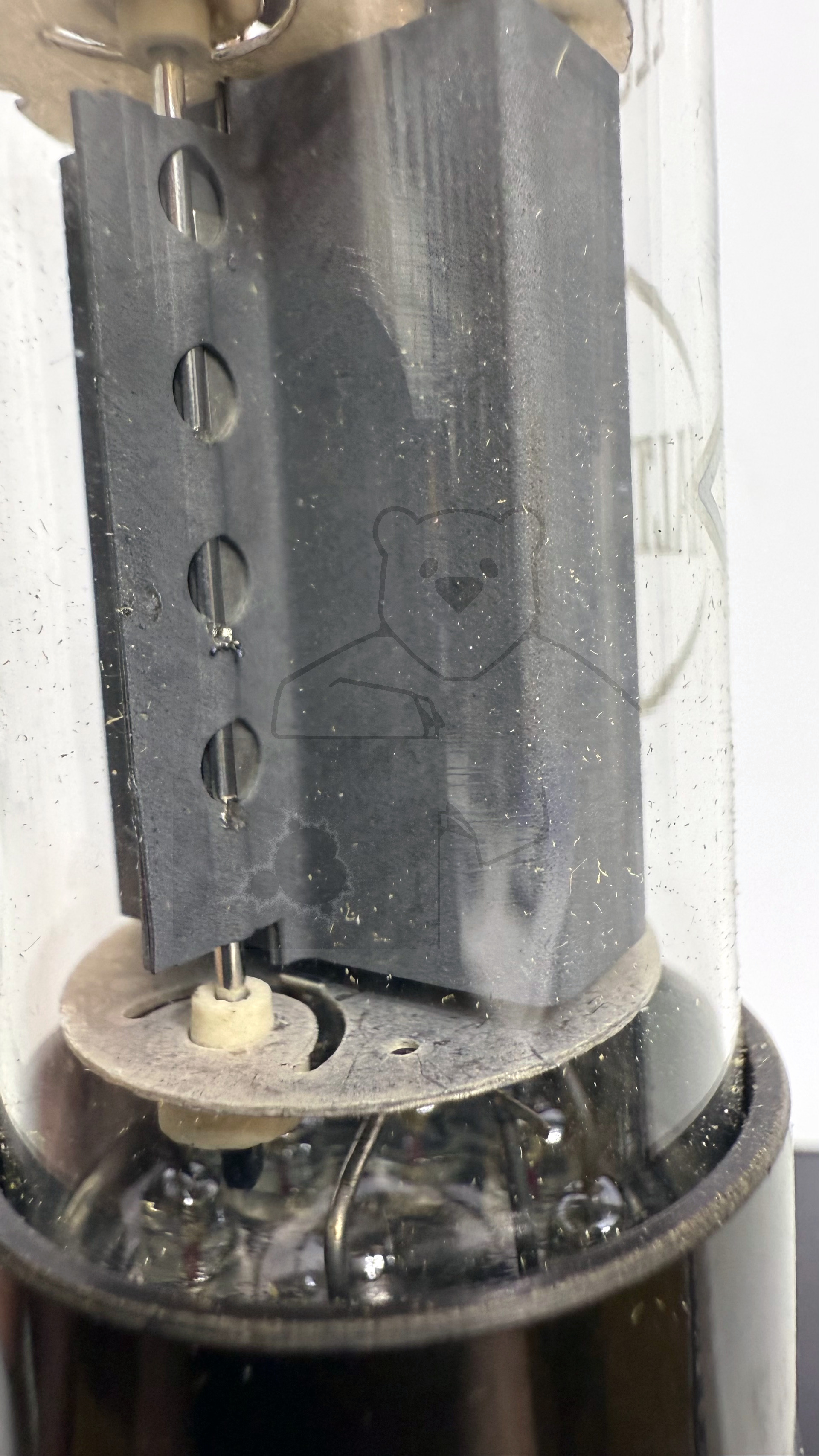

Röhre EL360 #6672 Bild 4

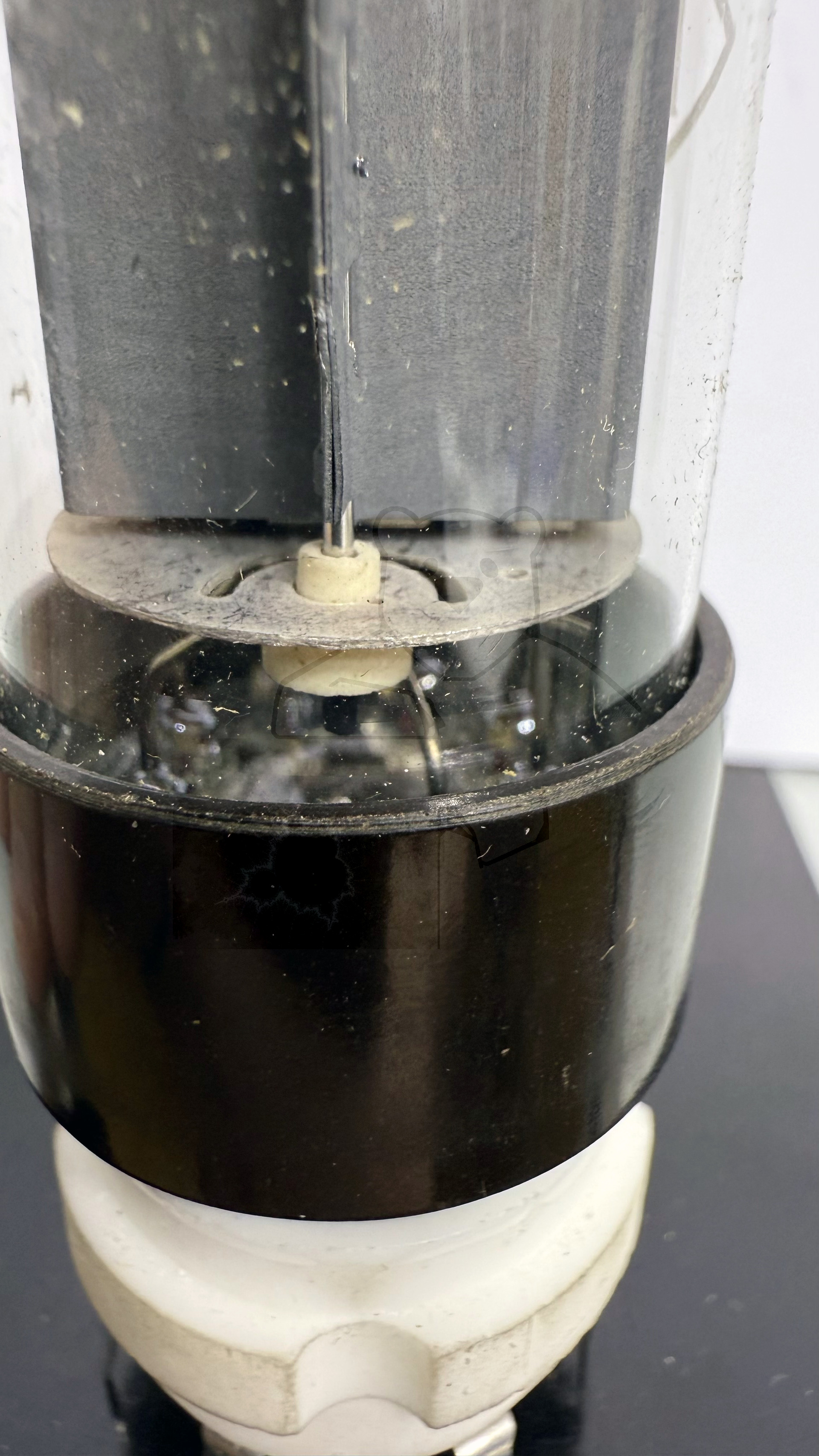

Röhre EL360 #6672 Bild 5

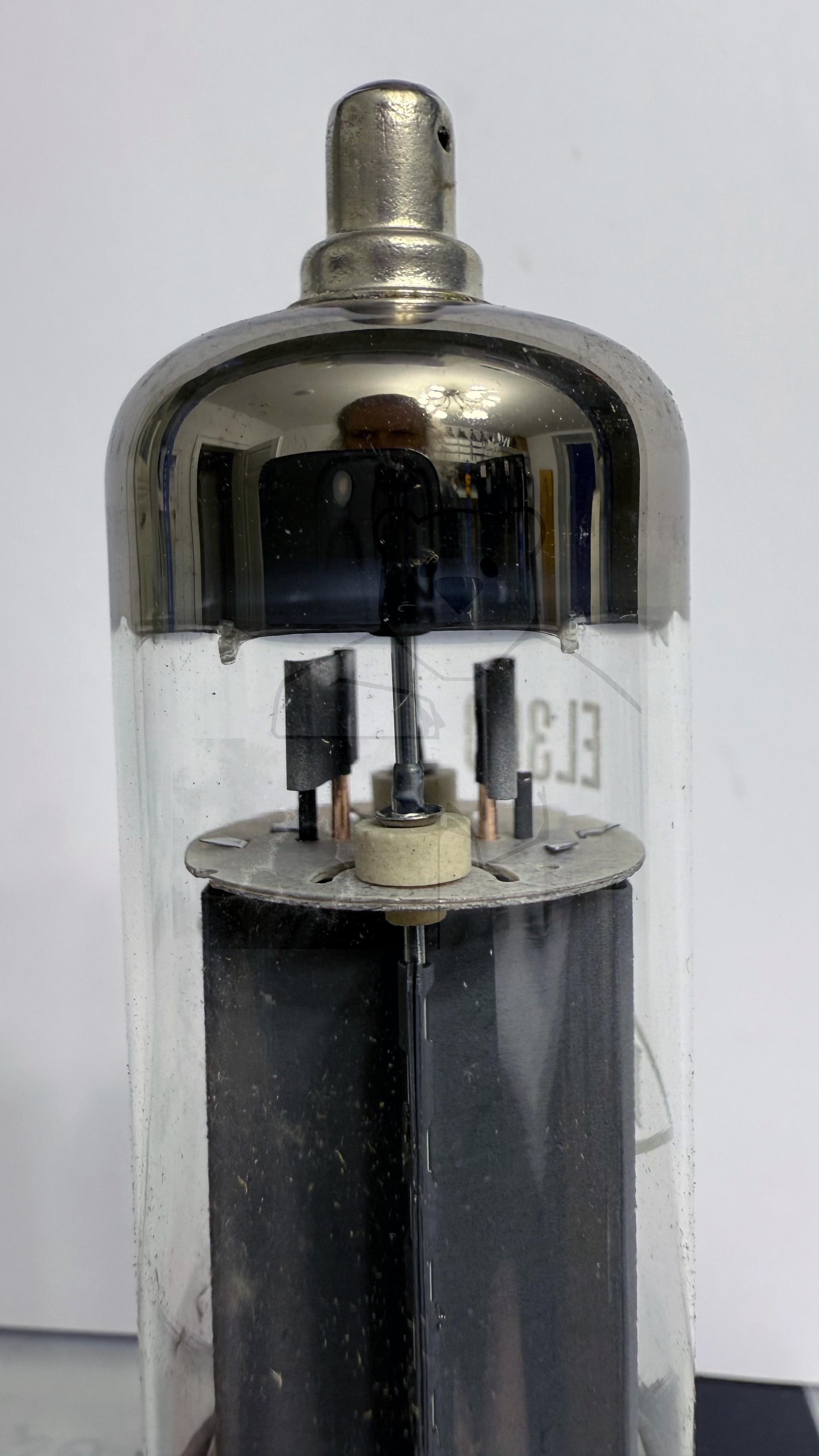

Röhre EL360 #6672 Bild 6

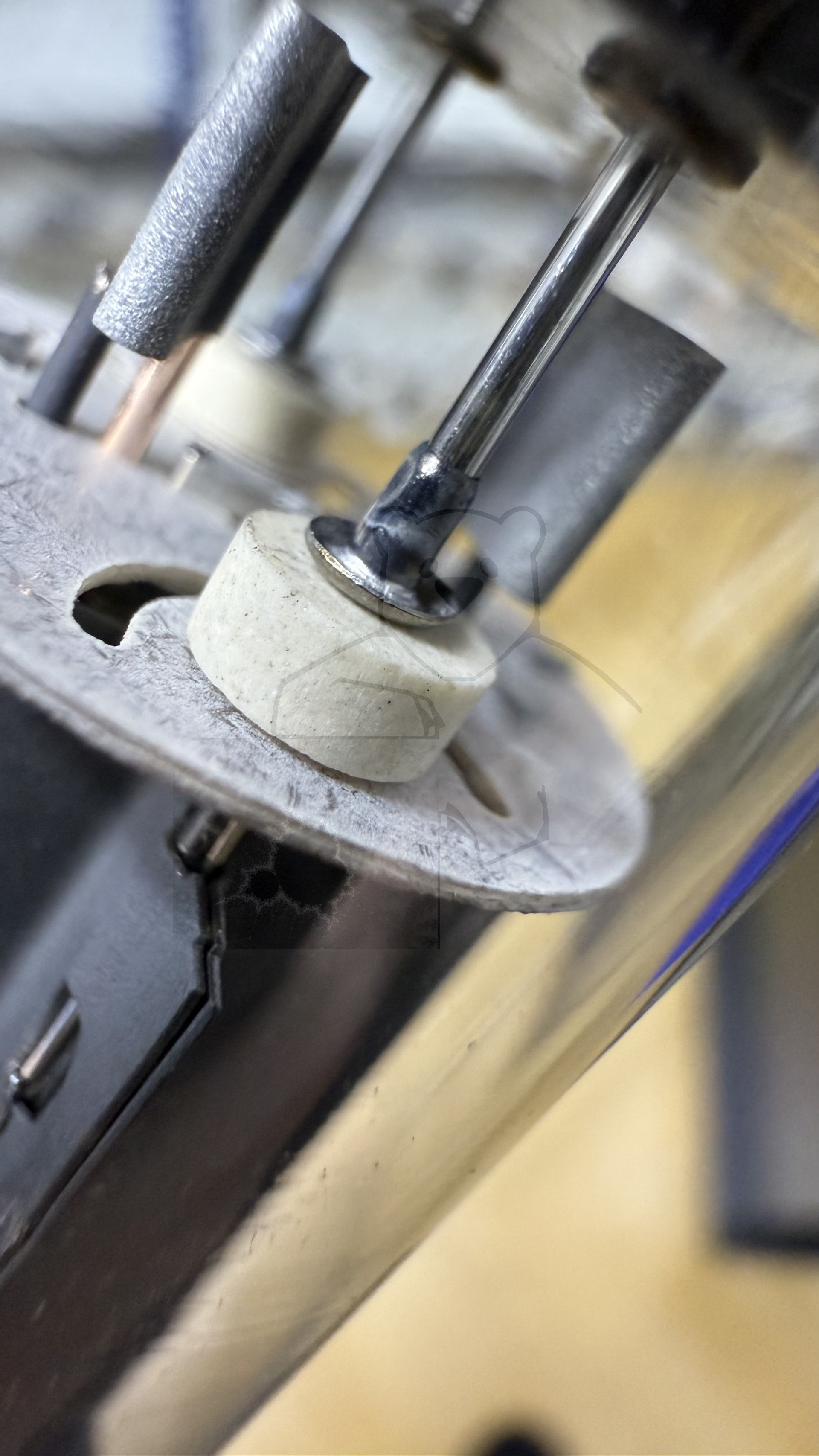

Röhre EL360 #6672 Bild 7

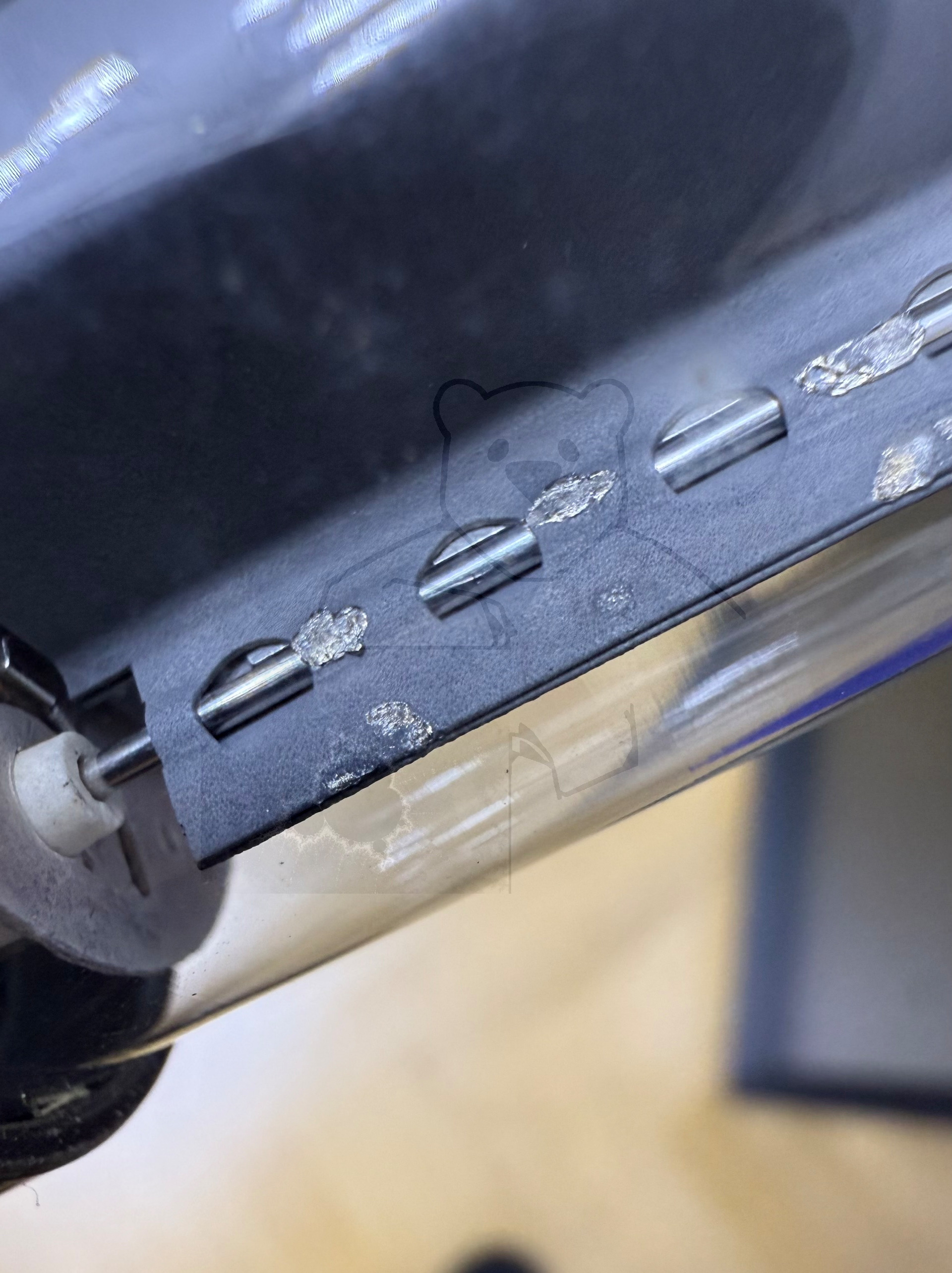

Röhre EL360 #6672 Bild 8

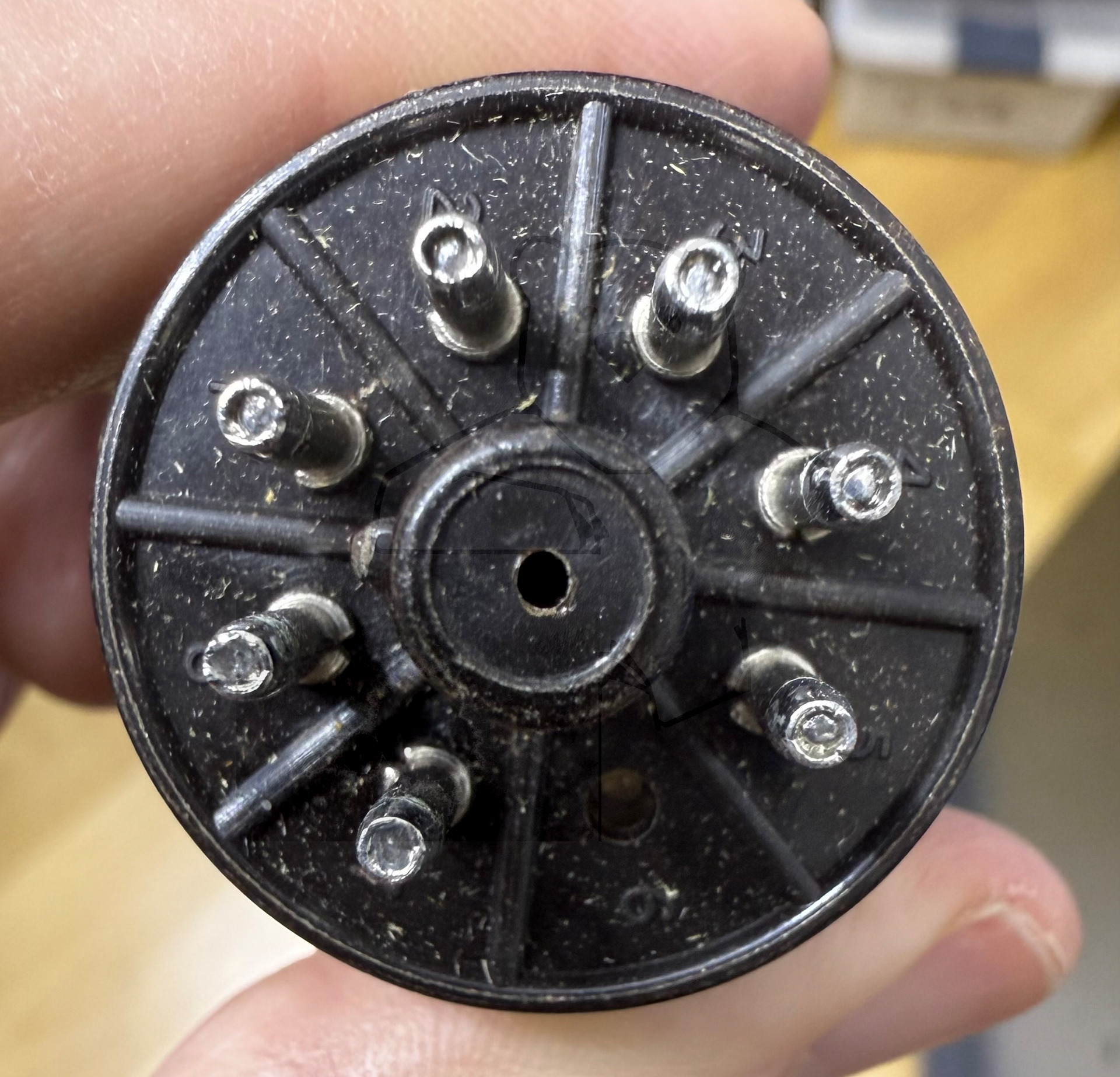

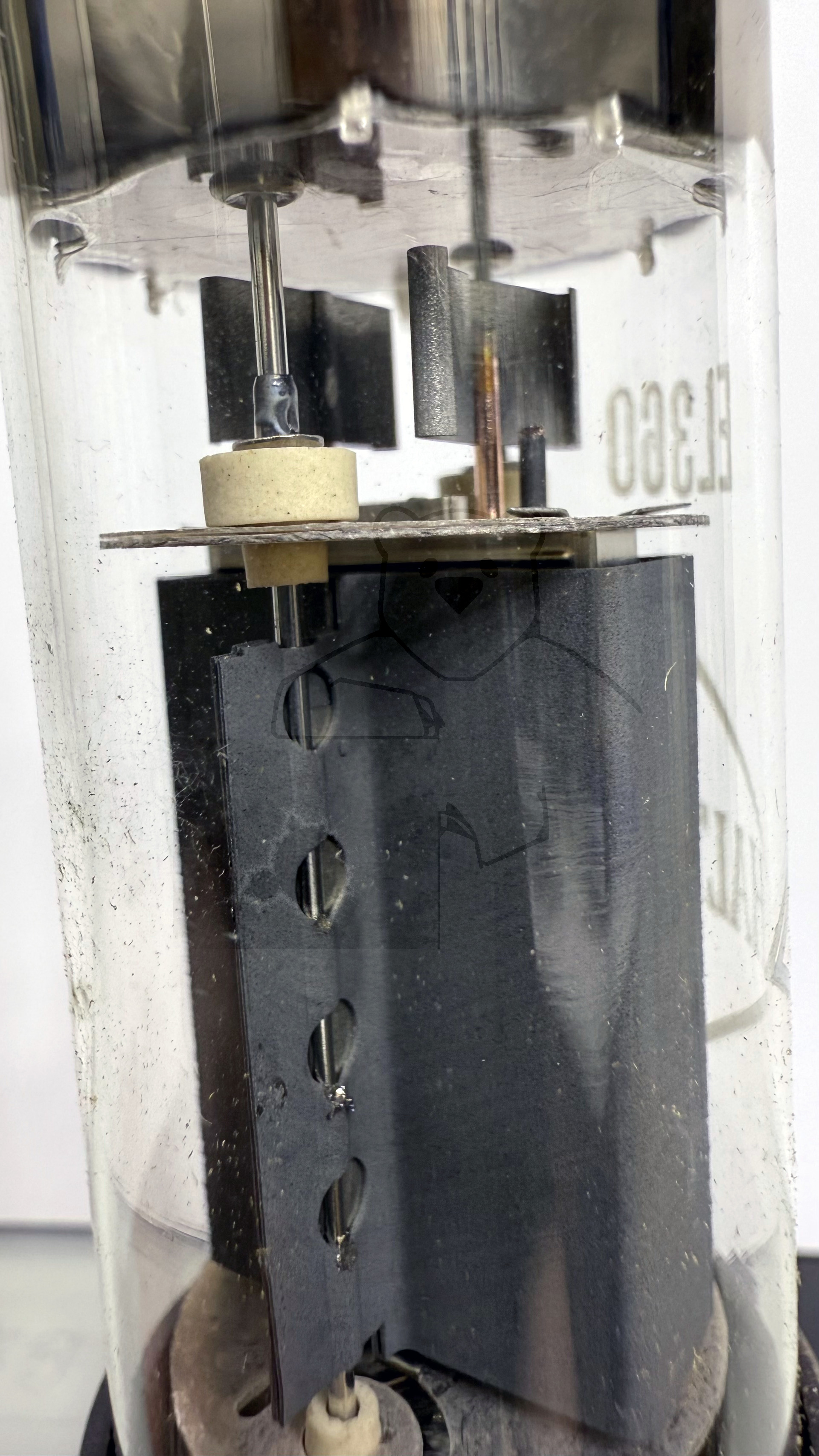

Röhre EL360 #6672 Bild 9
Röhre EL360 #6672 Verpackung Bild 1

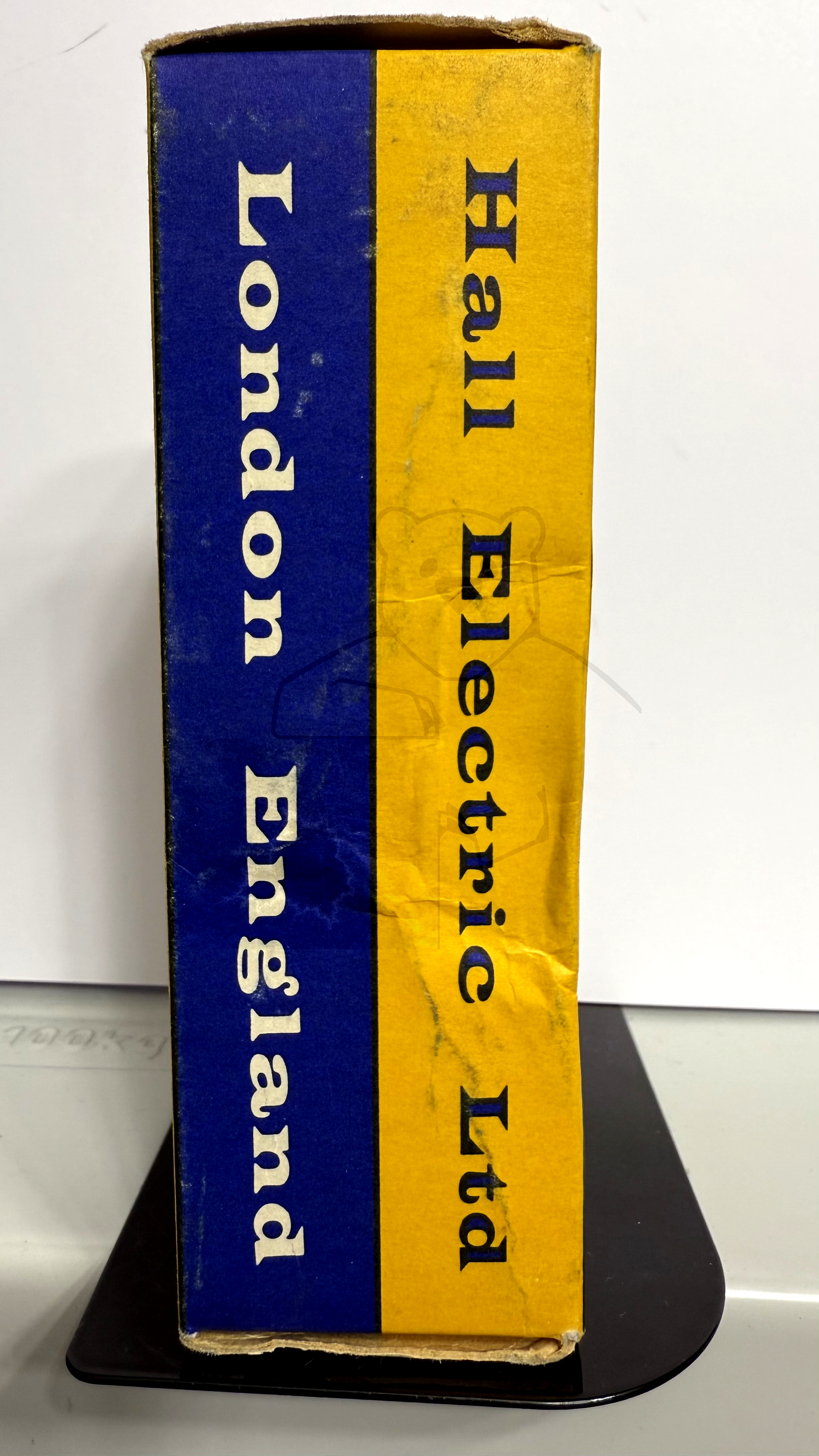

Röhre EL360 #6672 Verpackung Bild 2
Röhre EL360 #6672 Verpackung Bild 3
đ Alle Röhren vom Typ EL360 in der Sammlung
- â EL360 Inventar: 06668 Hersteller: â Haltron
- â EL360 Inventar: 06669 Hersteller: â Haltron
- â EL360 Inventar: 06670 Hersteller: â Haltron
- â EL360 Inventar: 06671 Hersteller: â Haltron
- â EL360 Inventar: 06672 Hersteller: â Haltron
