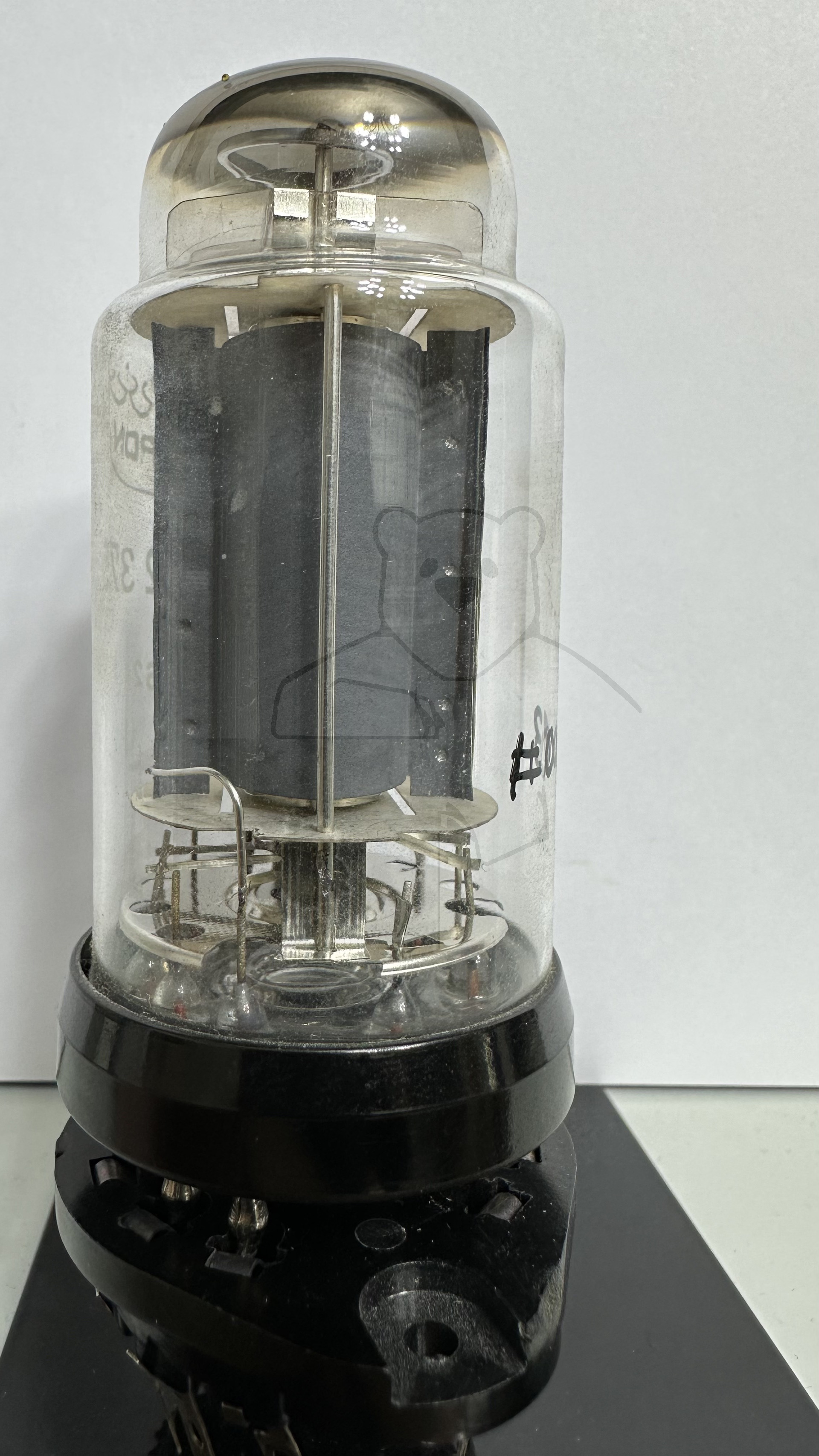

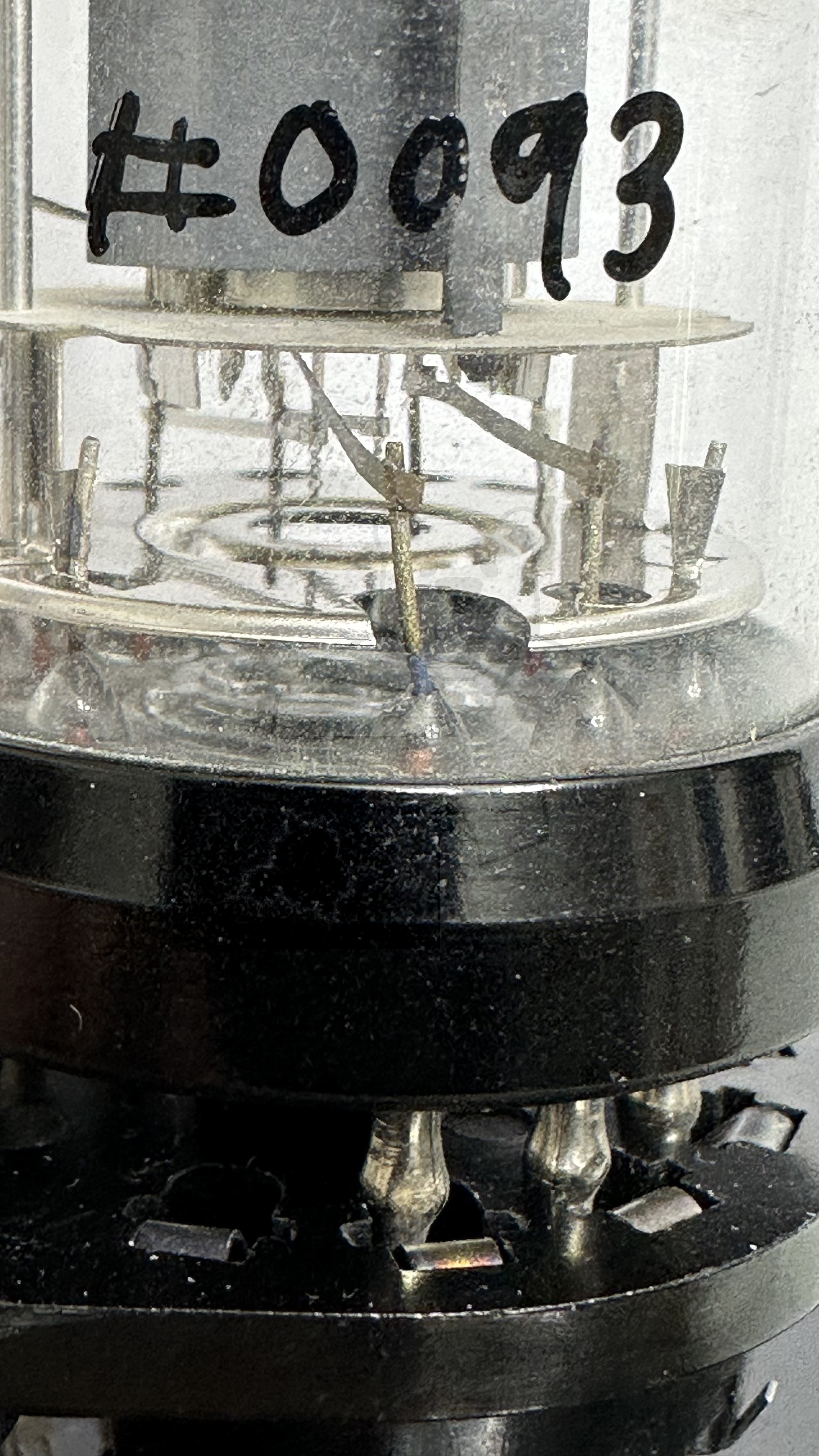

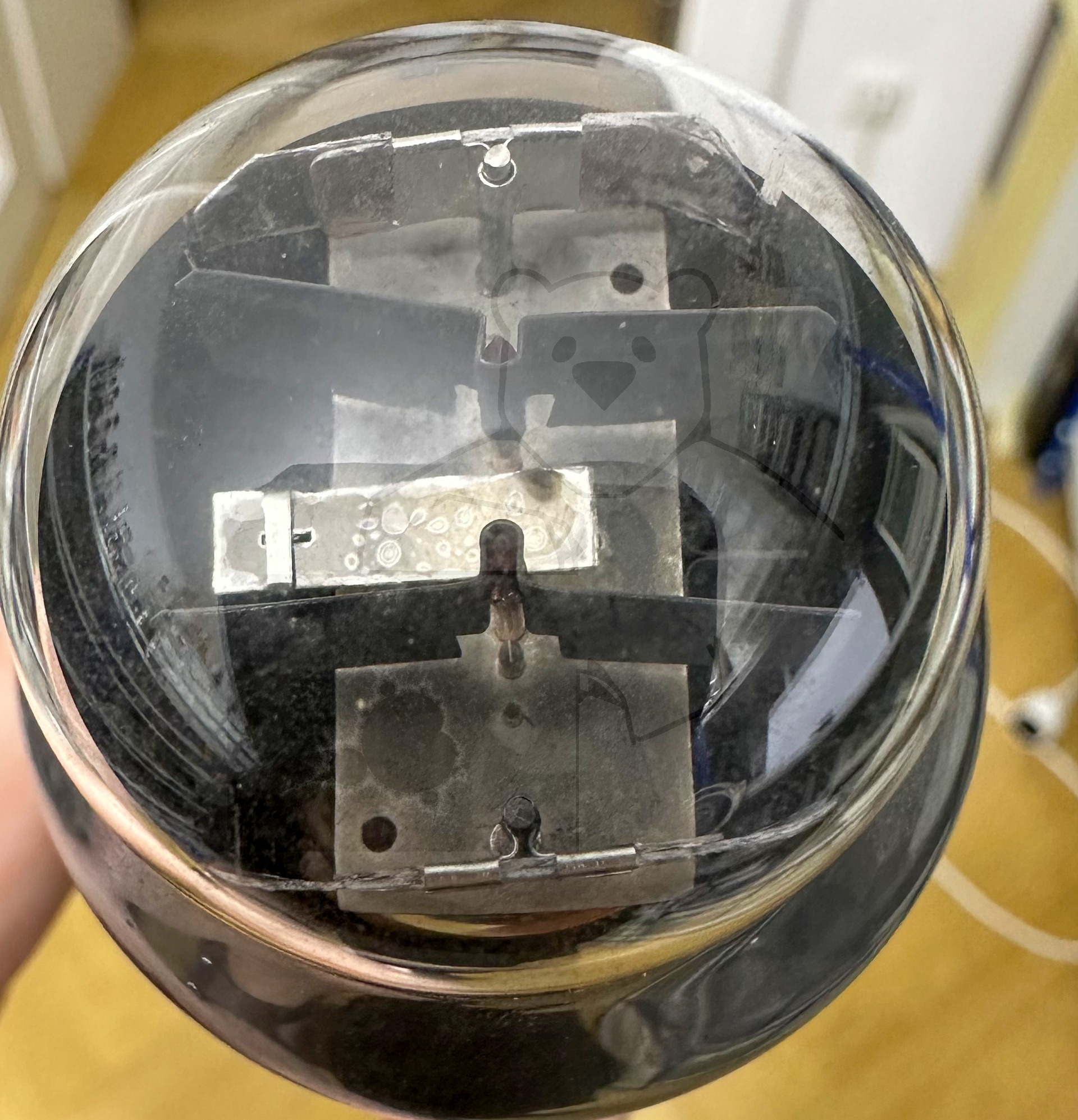

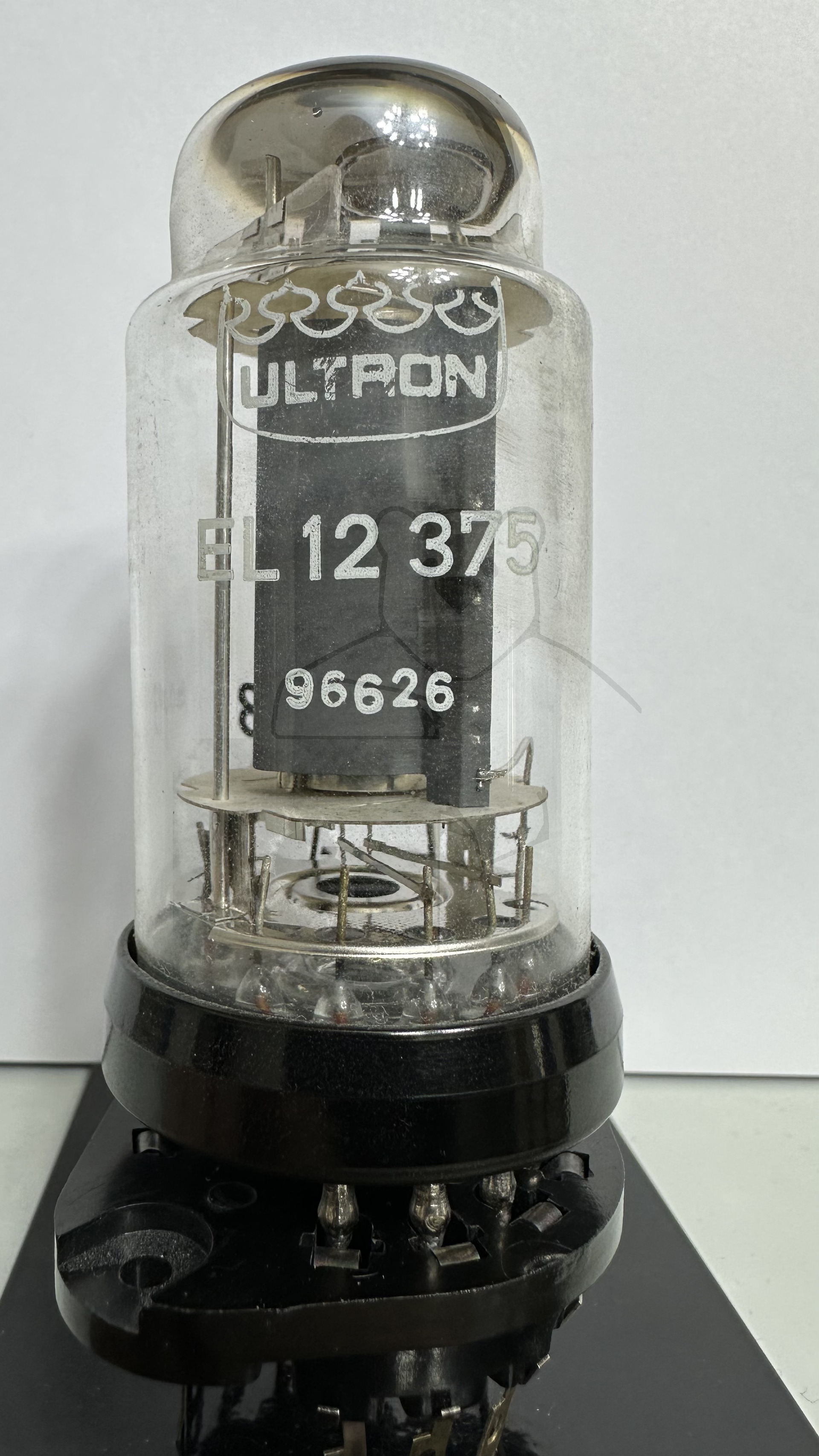

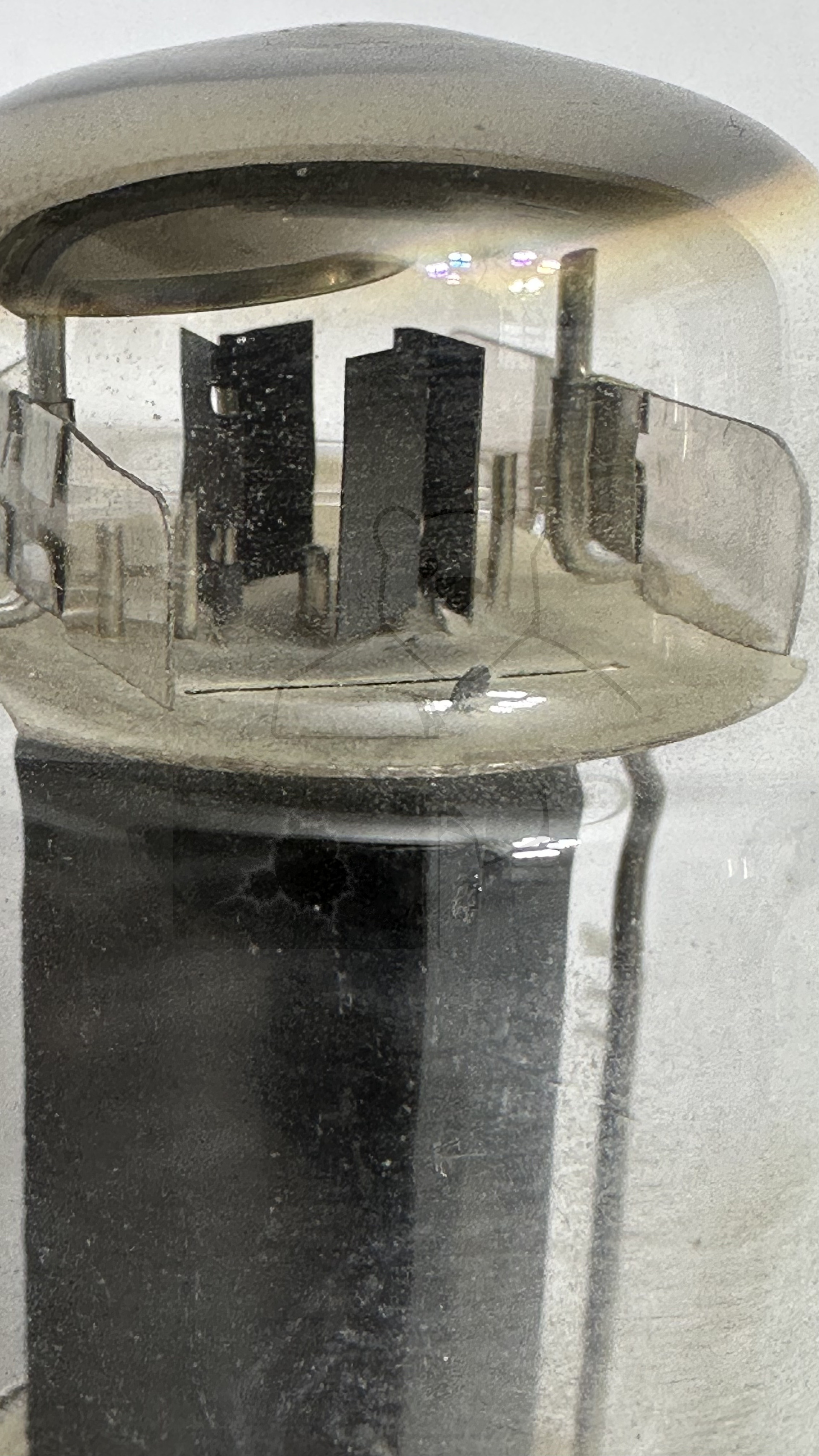

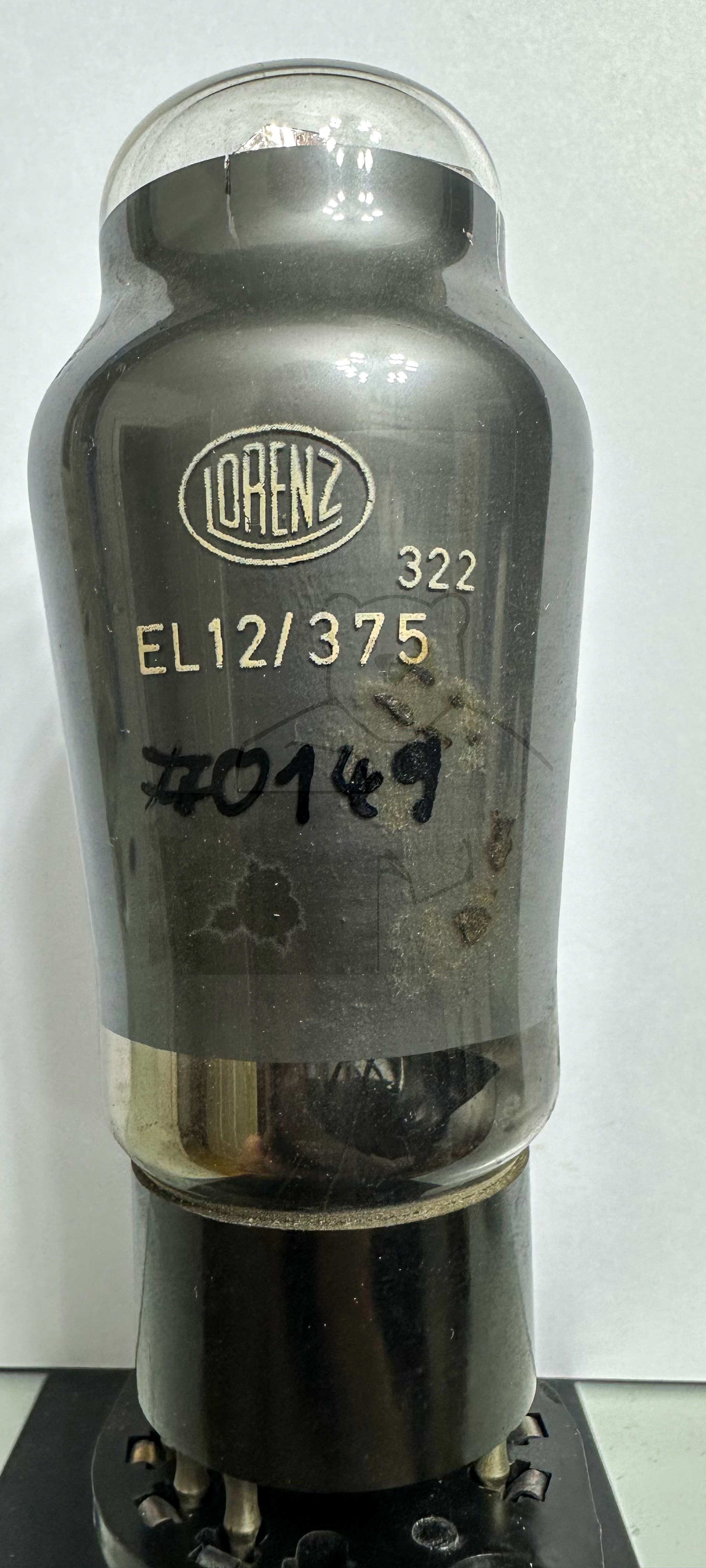

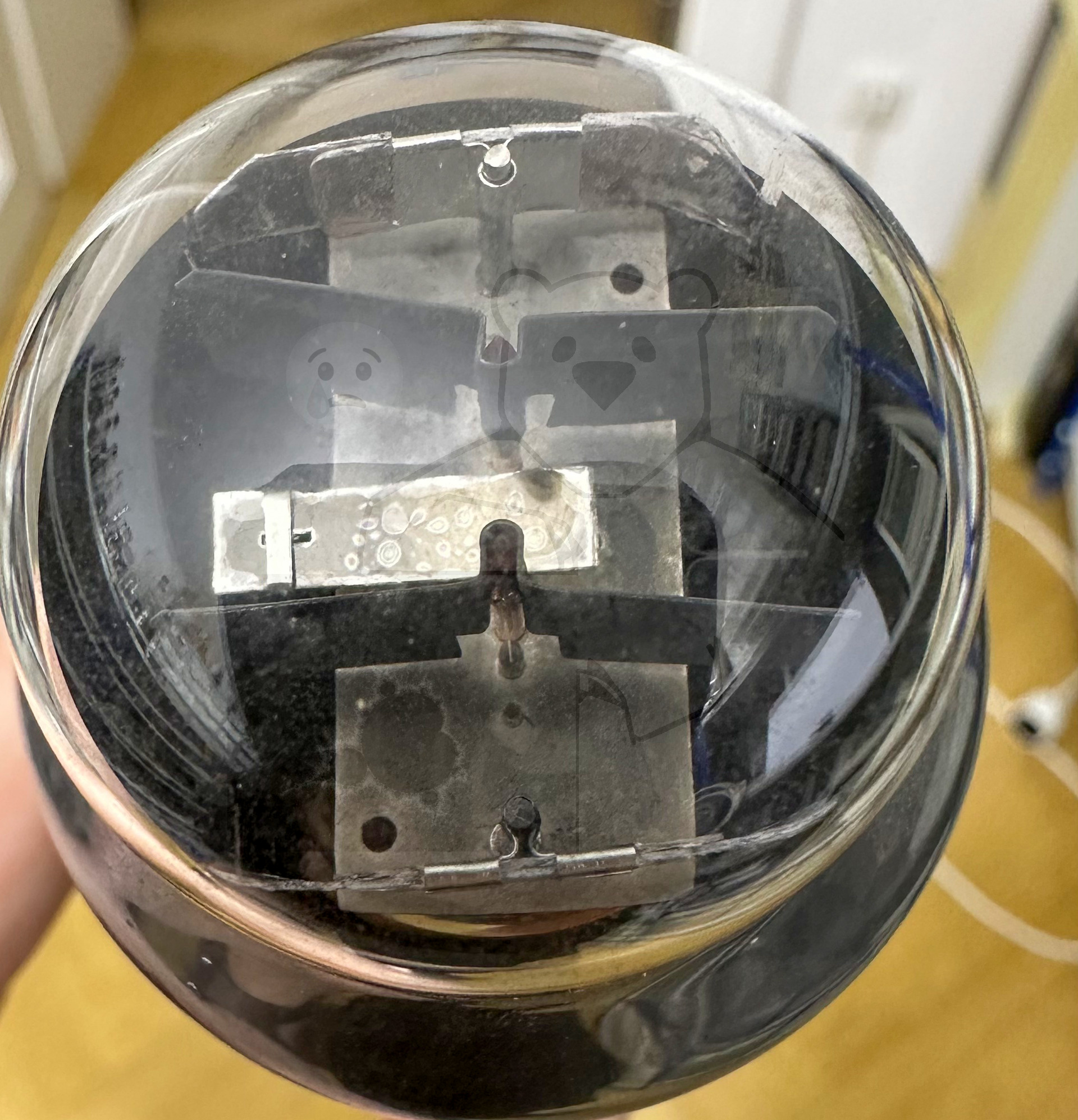

Daten und Bilder der Röhre: EL12/375

🔎 Beschreibung der Röhre: EL12/375

Name	EL12/375
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Es handelt sich hierbei um eine EL12, die für 375 Volt Anodenspannung spezifiziert wurde.
Letzte Änderung	10.01.2024 06:13:44

🔎 Beschreibung der Systeme für die Röhre: EL12/375

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

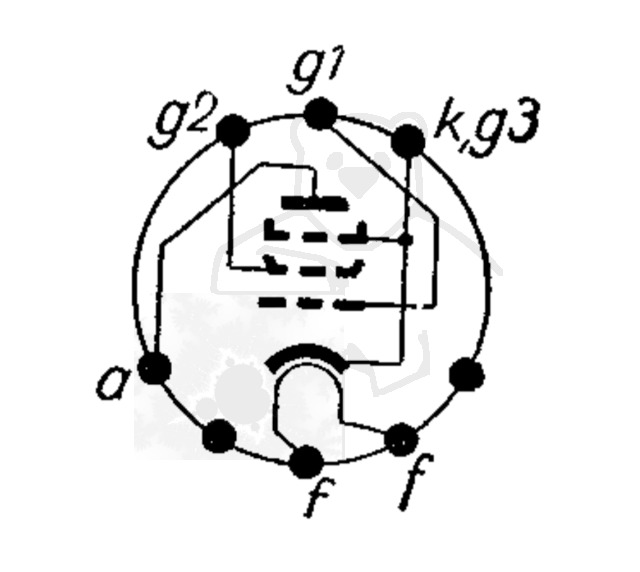

🔎 Sockelschaltung der EL12/375

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: EL12/375
Anwendung EL12 Version 1.pdf (359 kB)
Anwendung EL12 Version 2.pdf (83 kB)
Anwendung EL12 Version 3.pdf (416 kB)
Datenblatt EL12 Philips.pdf (34 kB)
Datenblatt EL12 RFT.pdf (113 kB)
Datenblatt EL12 Telefunken.pdf (582 kB)
Pruefkarte EL12 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
Pruefkarte EL12 EL12-375 EL150 - Funke W19 Roehrenpruefer.pdf (159 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
