đ Beschreibung der Röhre: EFF51
| Name | EFF51 |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,75 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 9pol. â Liste aller Röhren mit: Loktal, 9pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 14.10.2018 15:30:51 |
đ Beschreibung der Systeme fĂŒr die Röhre: EFF51
| System 1 | System 2 | |
| Kathode | 5 | 5 |
| Gitter 1 | 6 | 4 |
| Gitter 2 | 7 | 3 |
| Gitter 3 | 5 | 5 |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 9 | 1, 9 |
| Abschirmung | ||
| Funktion | â Hochfrequenzverstaerker, Pentode |
â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

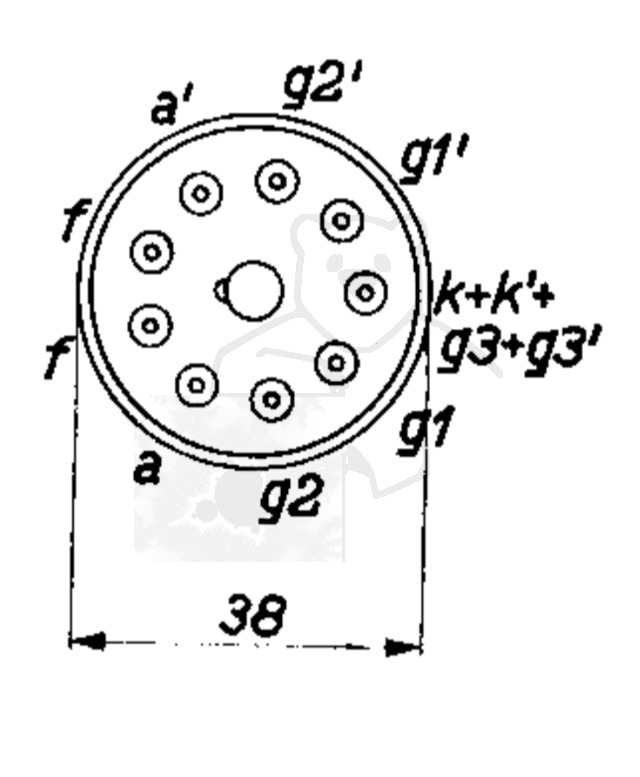

đ Sockelschaltung der EFF51
Bildquelle: Philips Miniwatt Datenblatt
đ DatenblĂ€tter zur Röhre: EFF51
Datenblatt EFF51 Philips [www.tubedata.info].pdf (34 kB)
Datenblatt EFF51 Philips Miniwatt [www.tubedata.info].pdf (435 kB)
Datenblatt EFF51 Valvo.pdf (20 kB)
Pruefkarte EFF50 EFF51 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)
Pruefkarte EFF50 EFF51 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EFF51

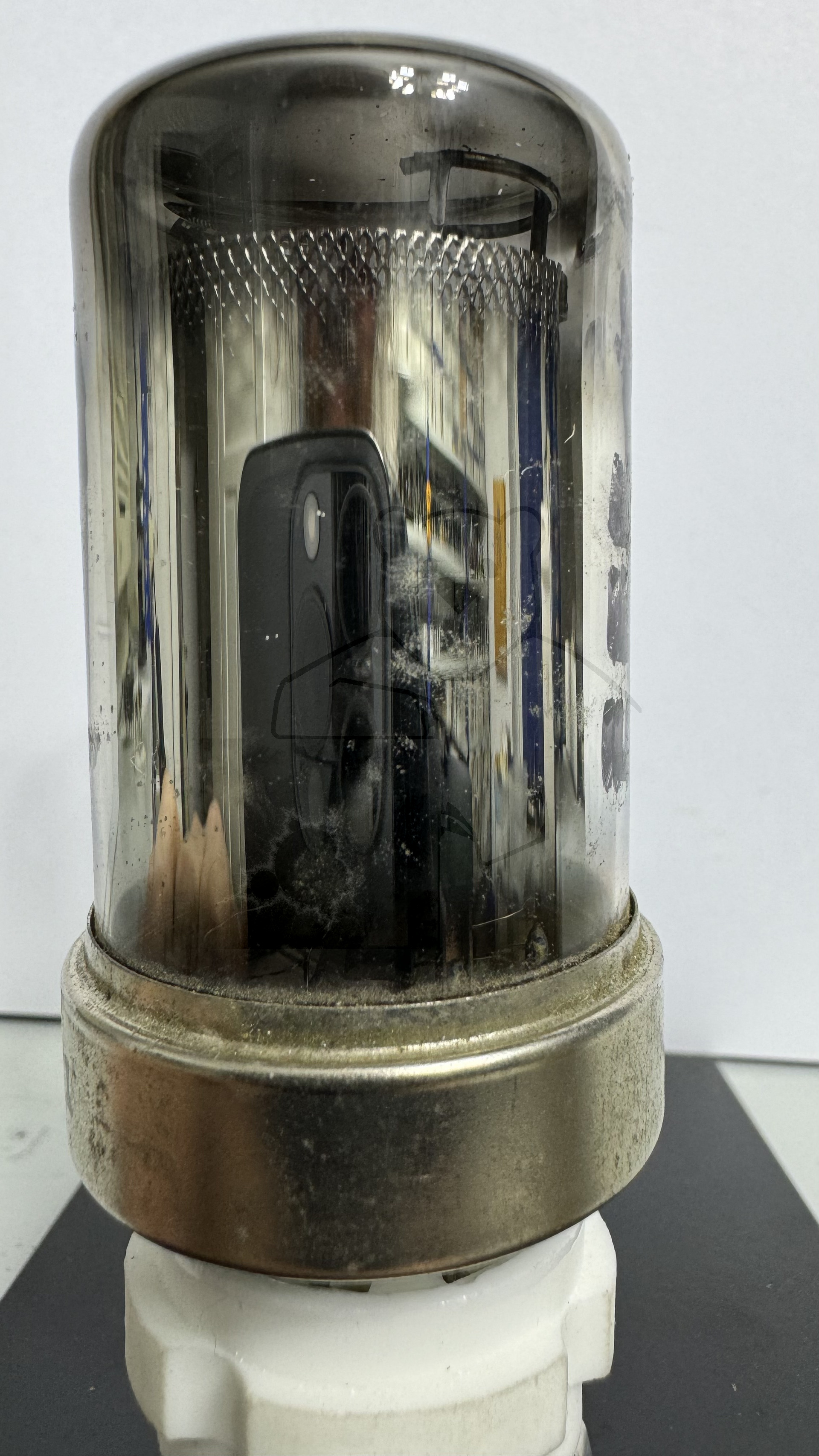

Röhre EFF51 #6517 Bild 1

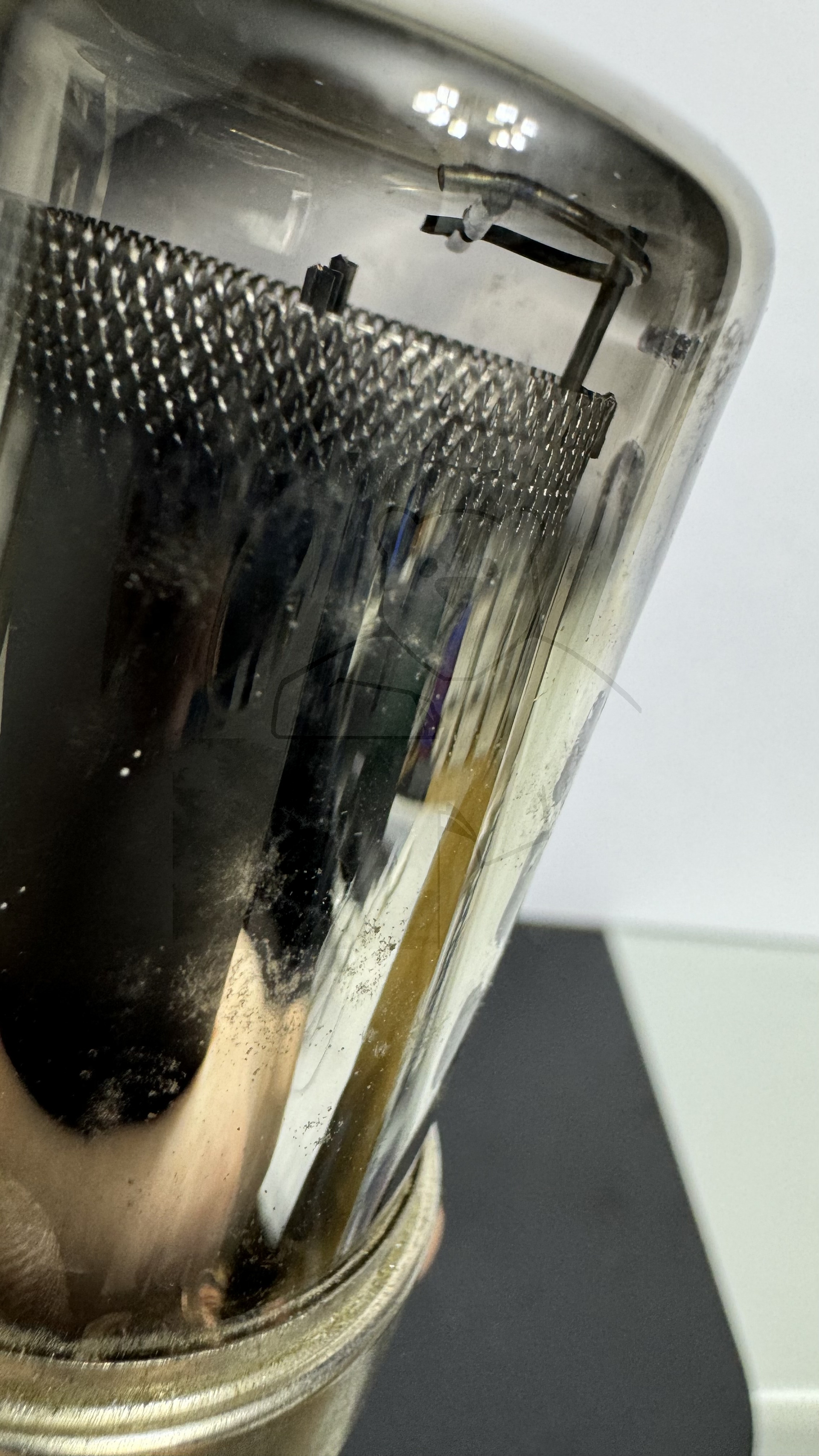

Röhre EFF51 #6517 Bild 2
Röhre EFF51 #6517 Bild 3

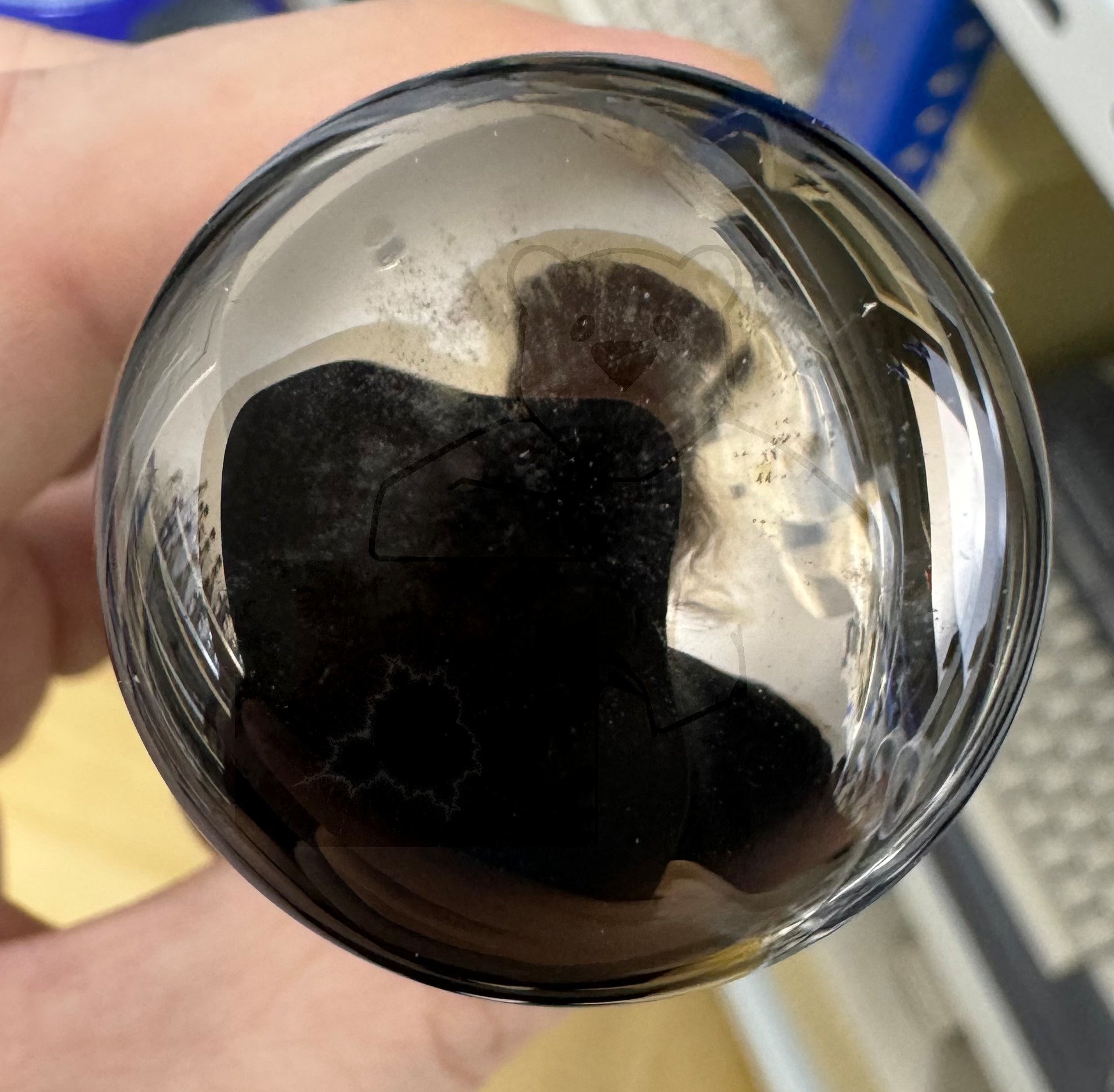

Röhre EFF51 #6517 Bild 4
đ Alle Röhren vom Typ EFF51 in der Sammlung
- â EFF51 Inventar: 06517 Hersteller: â Philips
