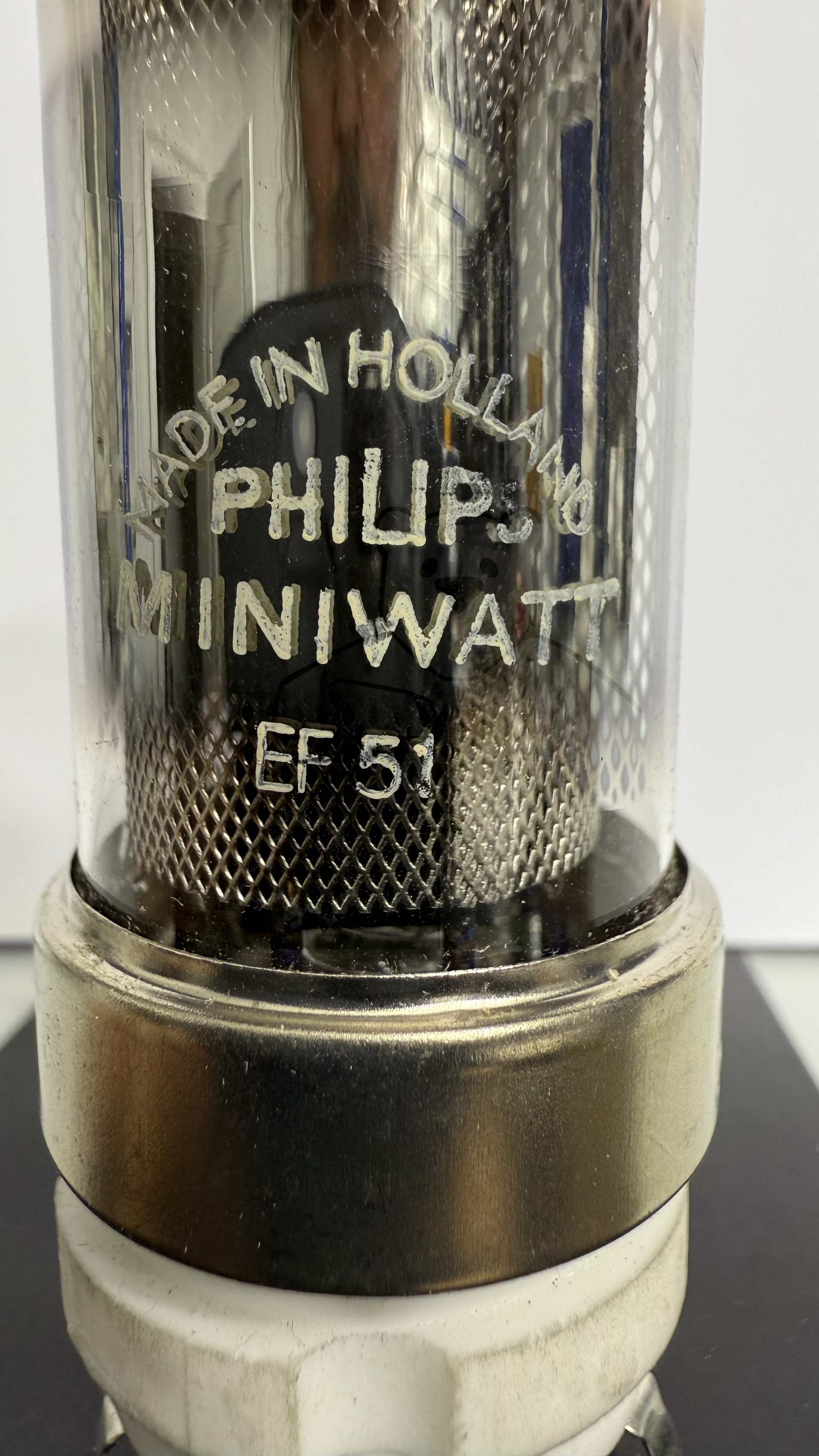

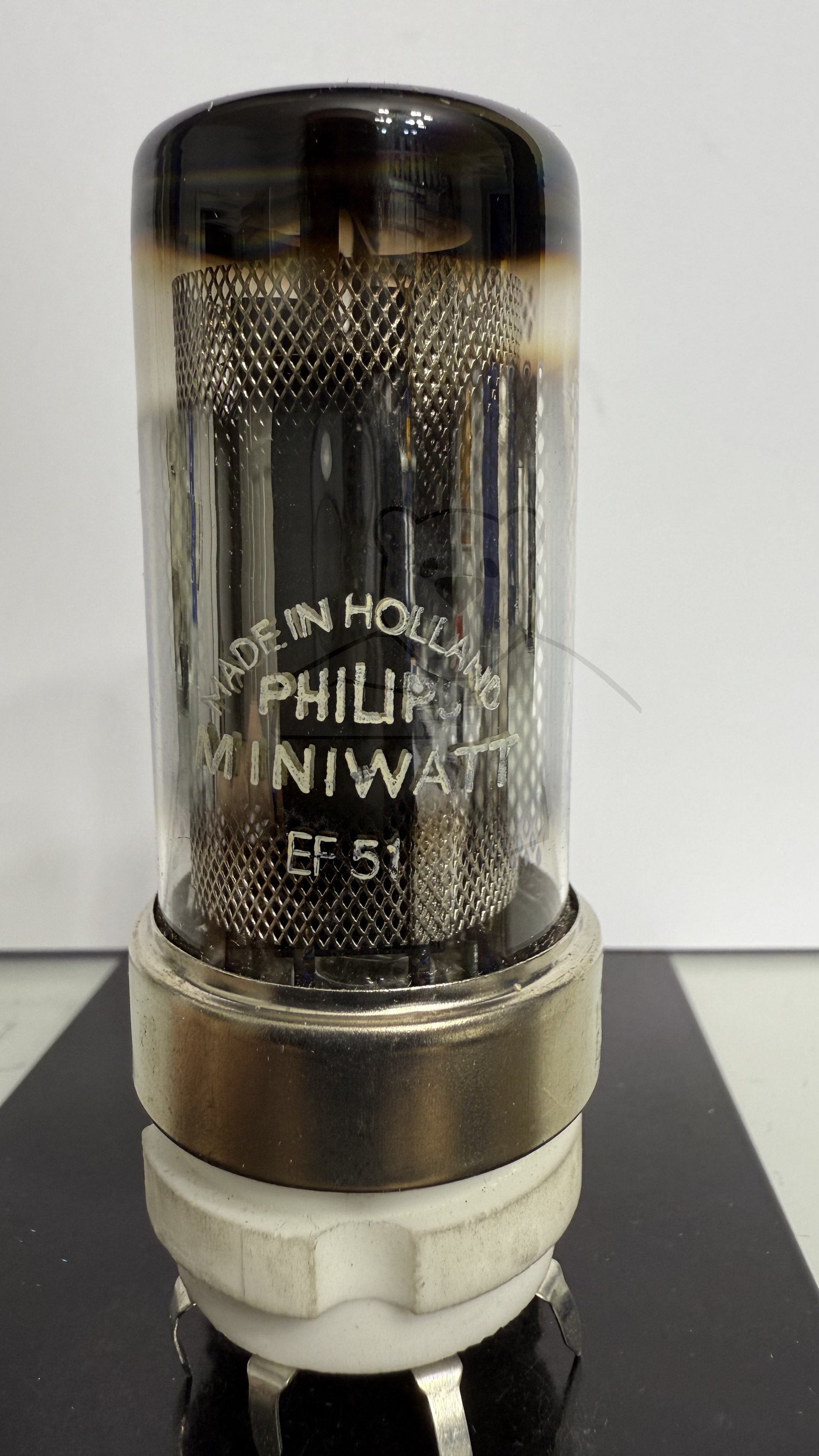

Daten und Bilder der Röhre: EF51

🔎 Beschreibung der Röhre: EF51

Name	EF51
Vergleichsname	CV305
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,35
Art der Heizung	Indirekt

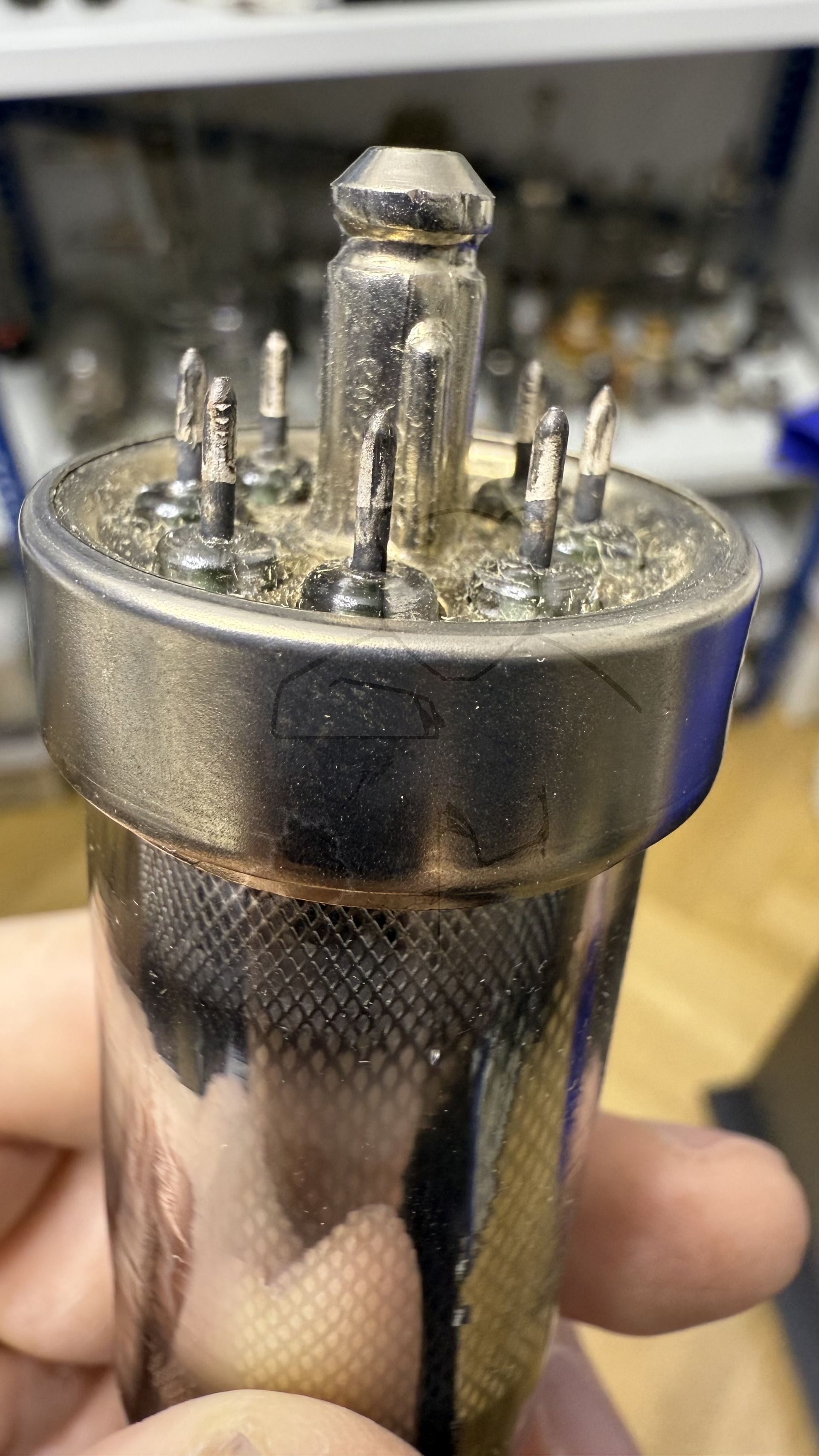

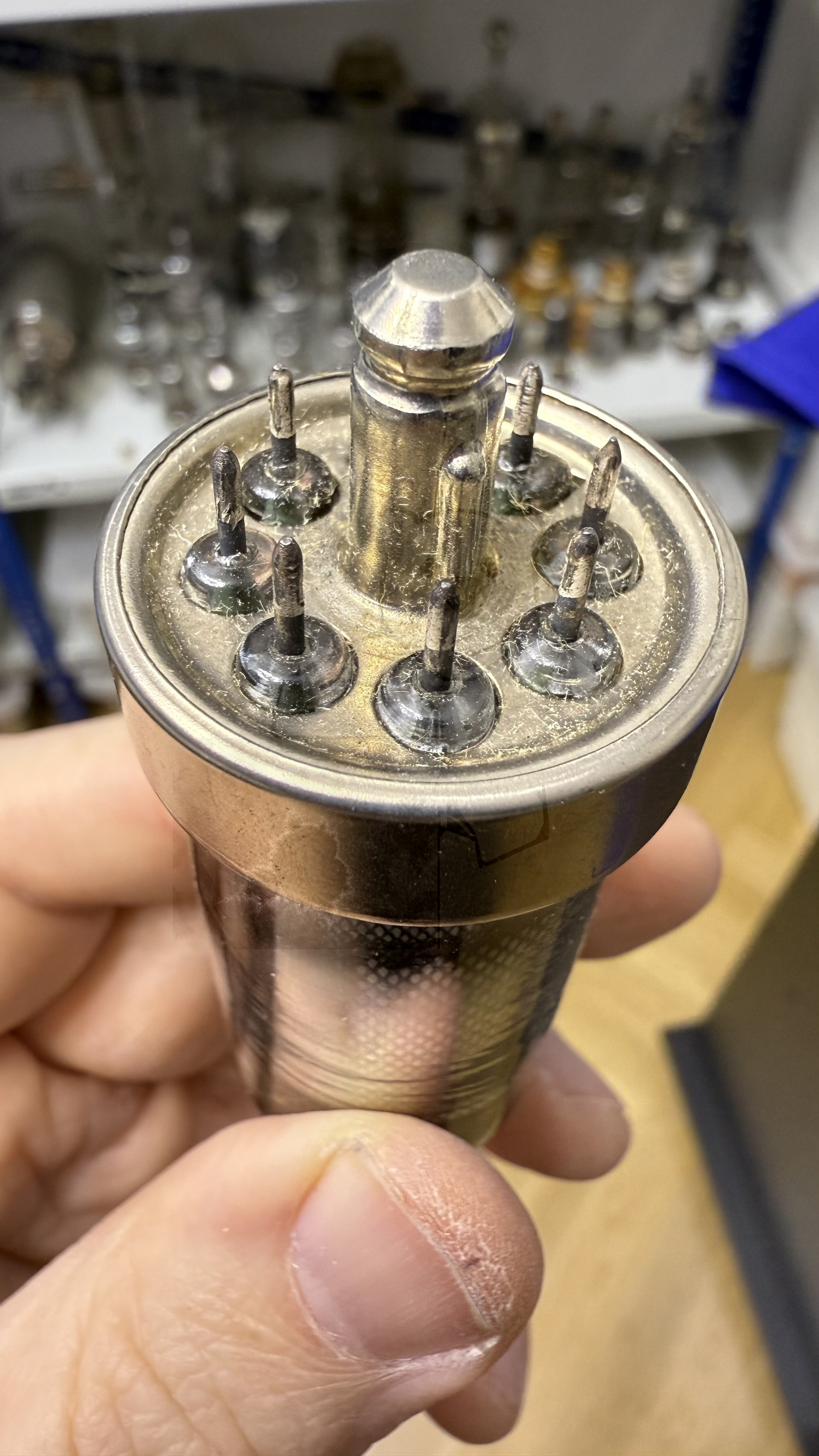

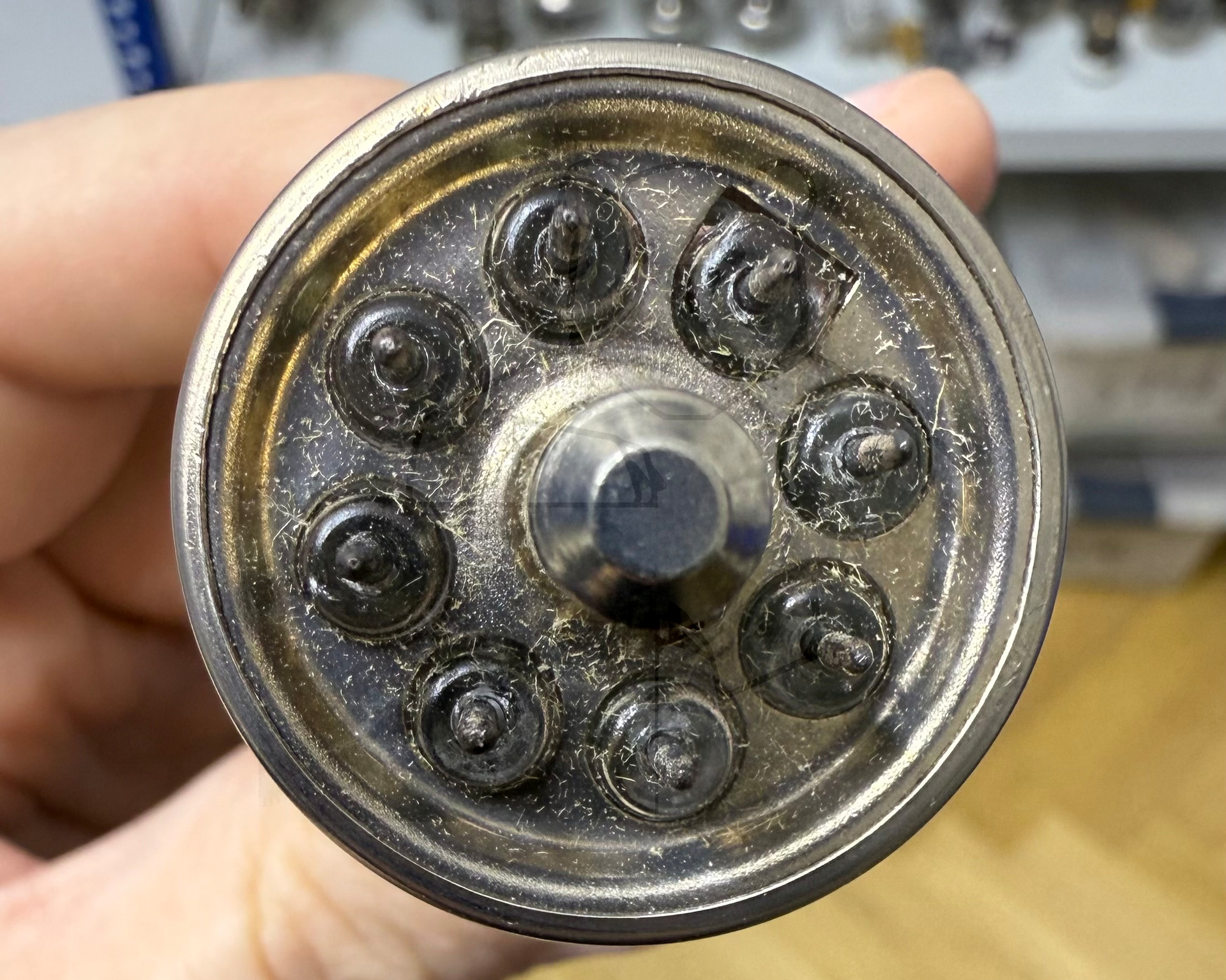

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:23:31

🔎 Beschreibung der Systeme für die Röhre: EF51

	System 1
Kathode	3, 7
Gitter 1	6
Gitter 2	5
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	4
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF51

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EF51
Datenblatt EF51 Philips [www.tubedata.info].pdf (38 kB)
Datenblatt EF51 Valvo.pdf (17 kB)
Pruefkarte EF51 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
