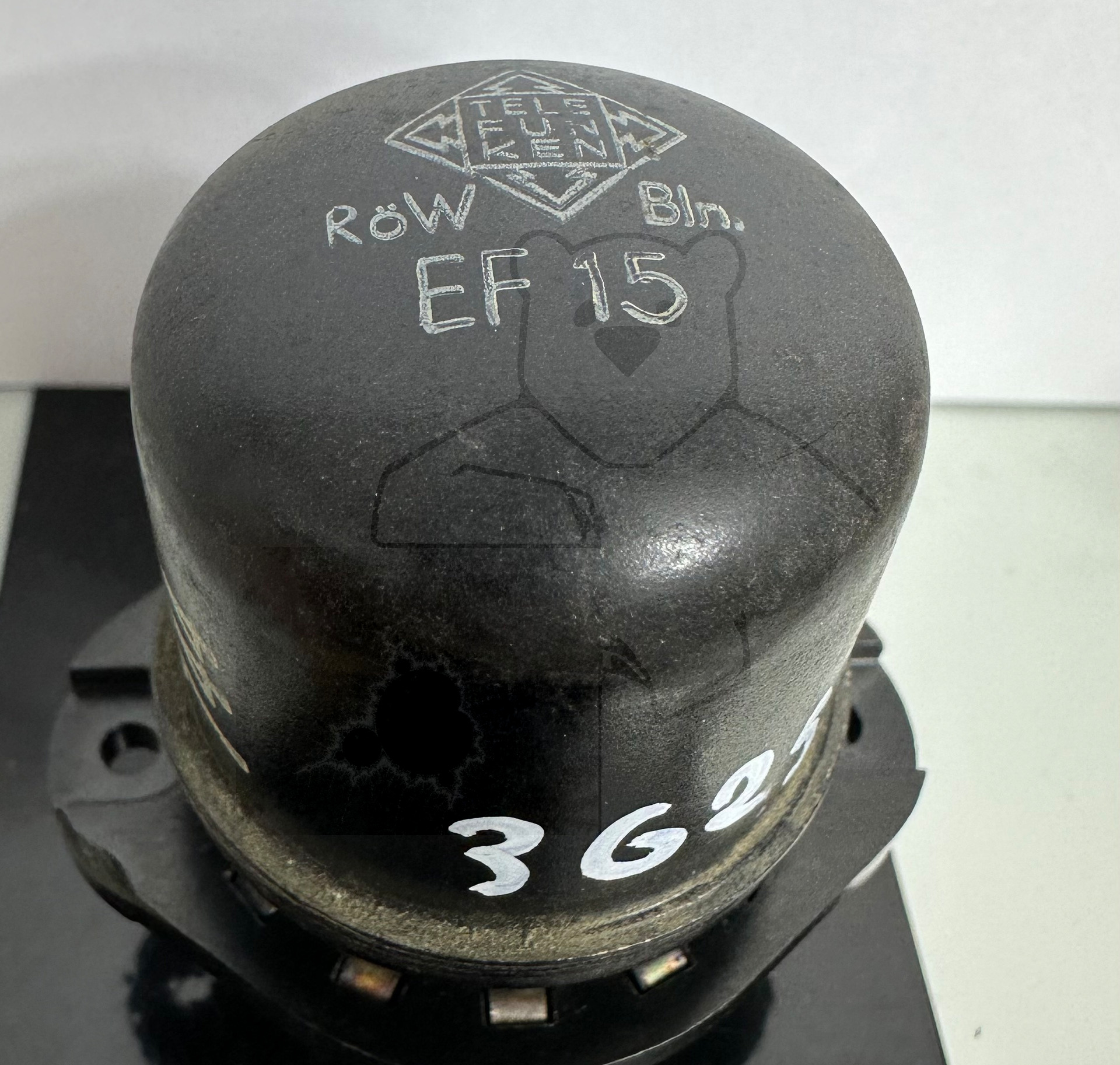

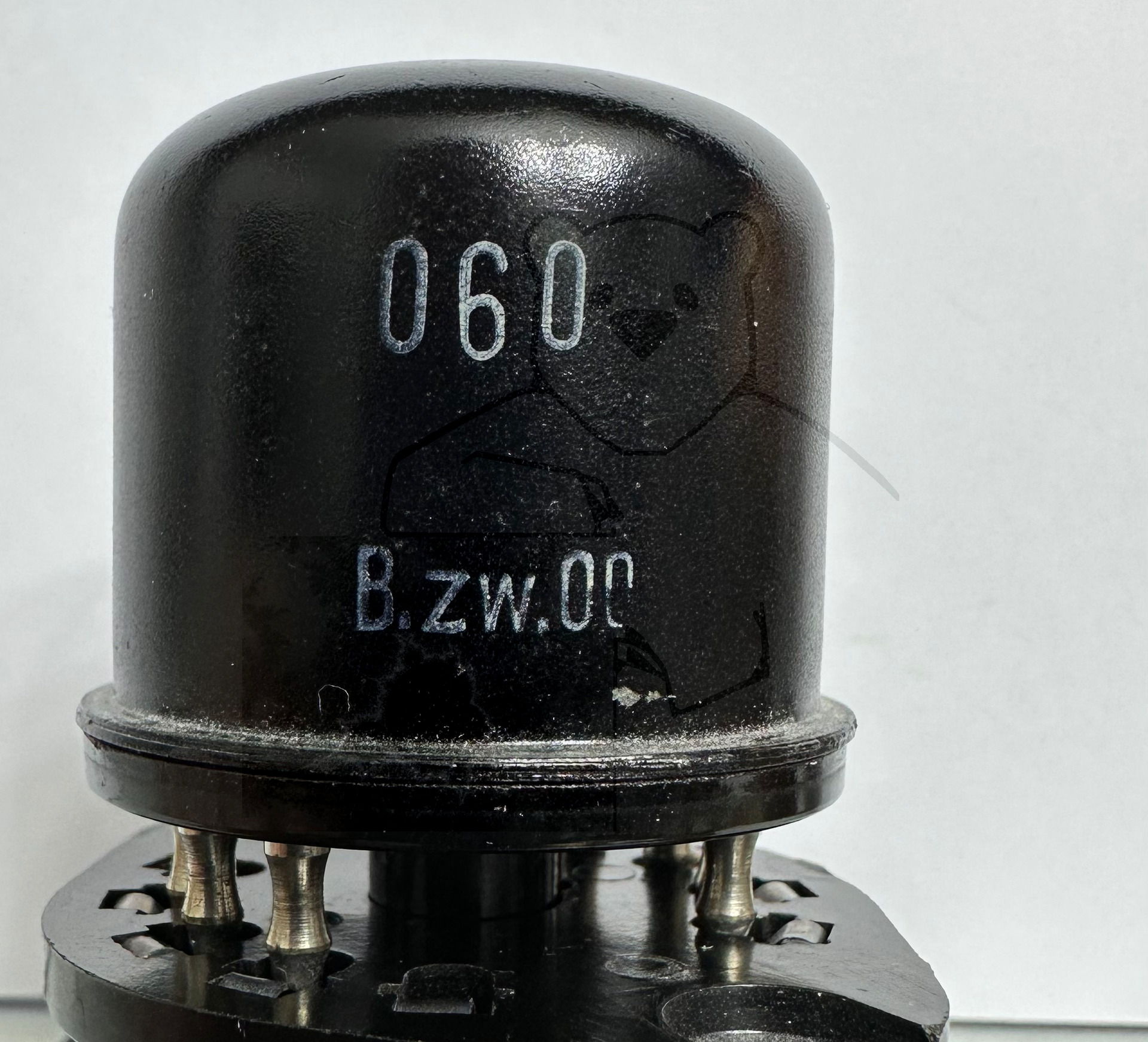

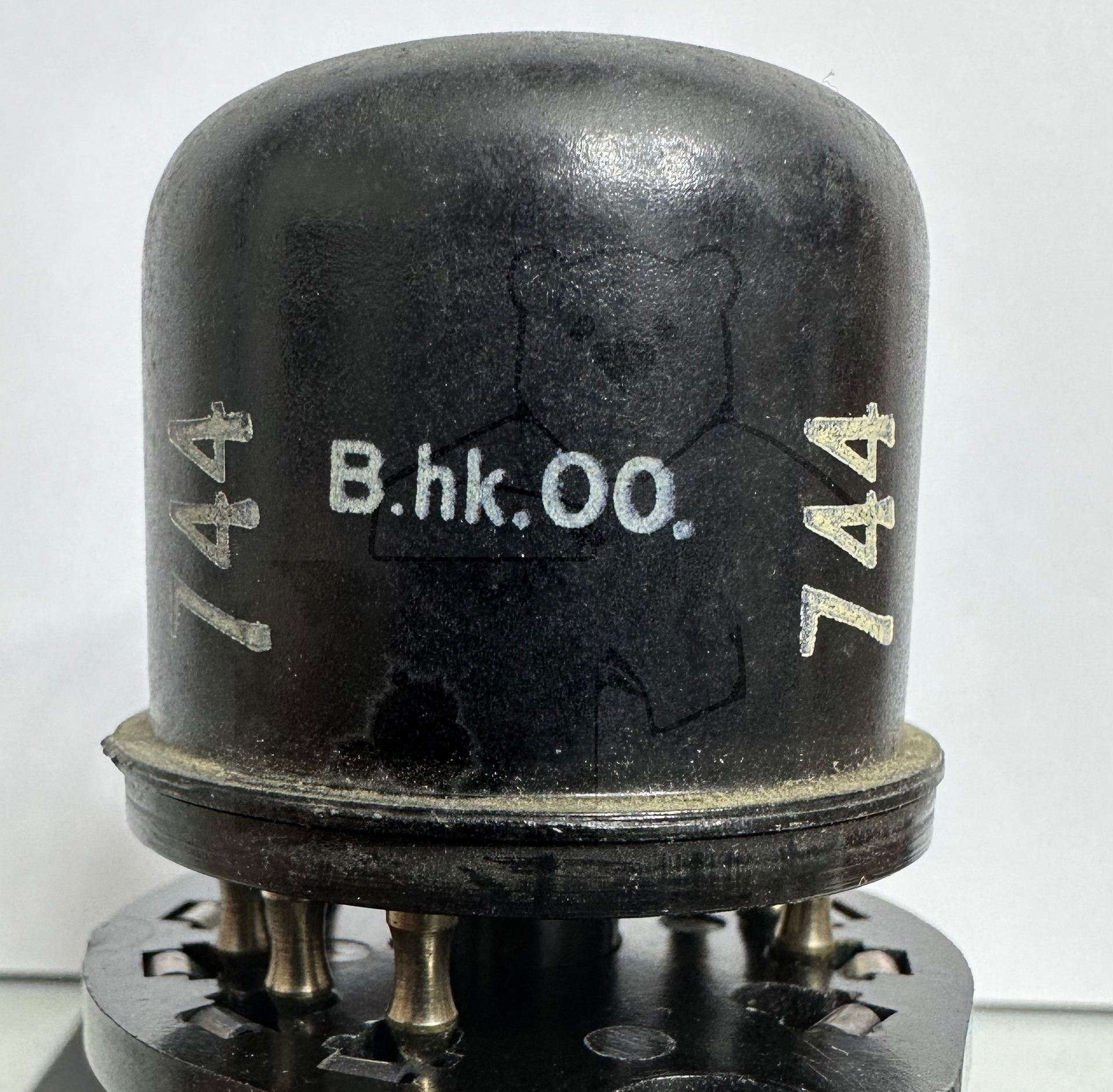

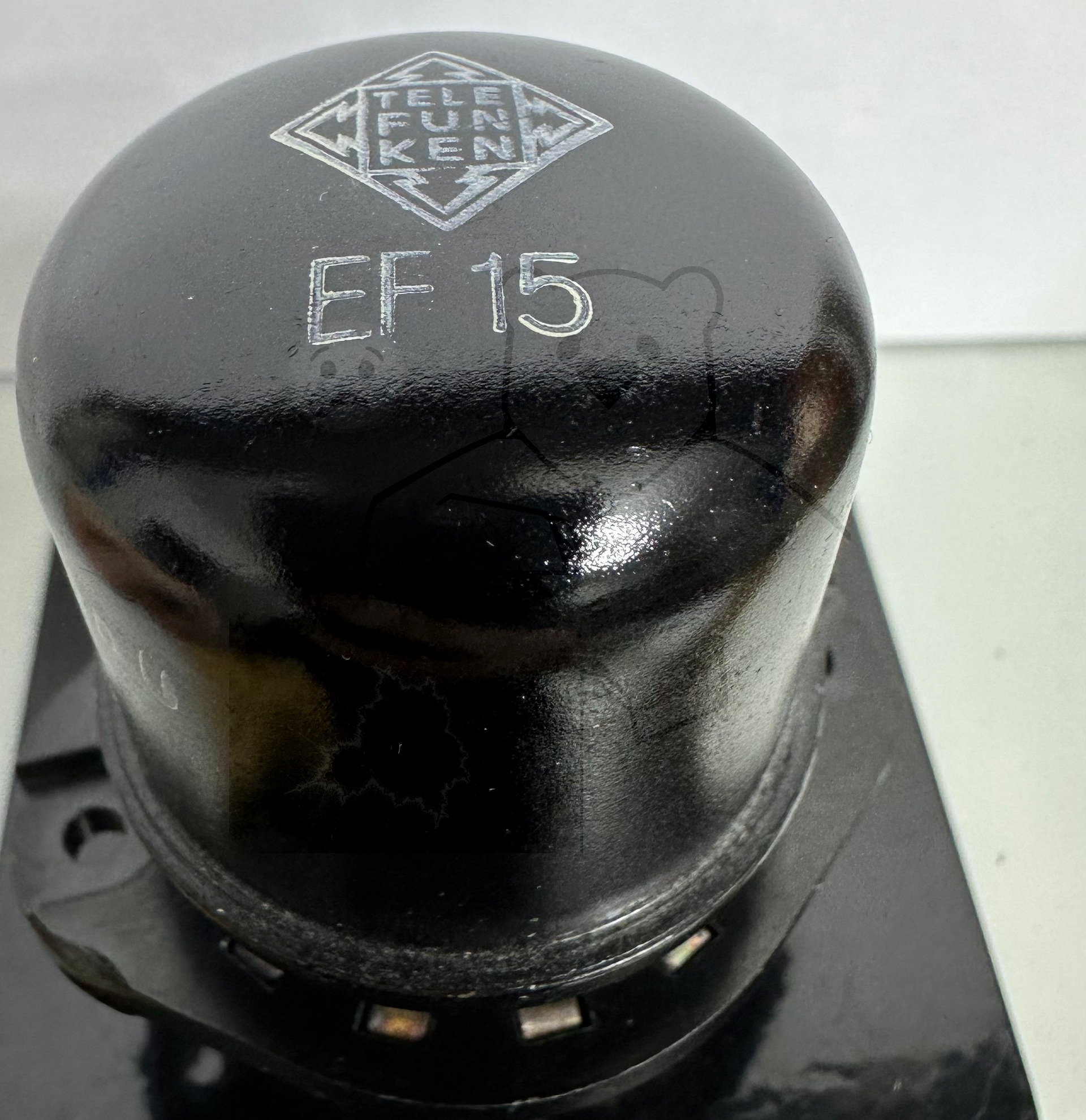

Daten und Bilder der Röhre: EF15

🔎 Beschreibung der Röhre: EF15

Name	EF15
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:15:58

🔎 Beschreibung der Systeme für die Röhre: EF15

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

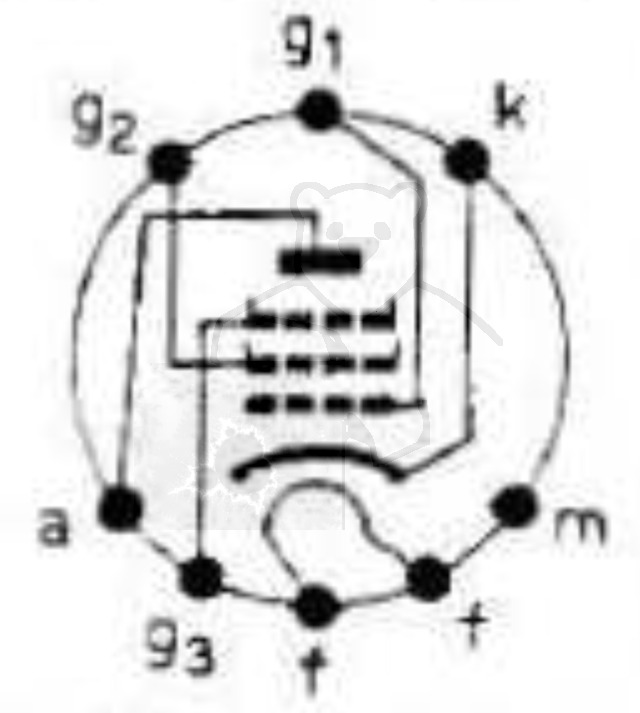

🔎 Sockelschaltung der EF15

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: EF15
Kurzdatenblatt EF15.pdf (242 kB)
Pruefkarte EF15 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte EF15 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
