Daten und Bilder der Röhre: EF111

🔎 Beschreibung der Röhre: EF111

Name	EF111
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Entspricht elektrisch der → EF11, aber mit getrenntem Bremsgitteranschluss
Letzte Änderung	10.06.2018 22:11:59

🔎 Beschreibung der Systeme für die Röhre: EF111

	System 1
Kathode	7
Gitter 1	6
Gitter 2	1
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

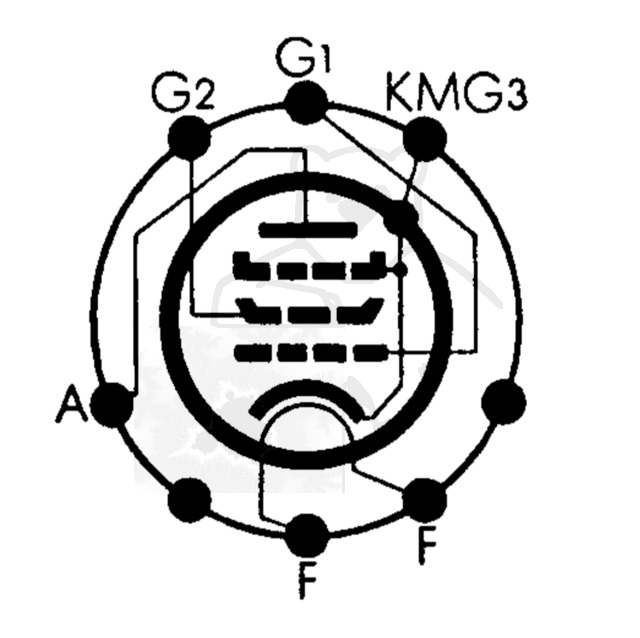

🔎 Sockelschaltung der EF111

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF111
Anwendung EF11 Funkschau.pdf (517 kB)
Datenblatt EF11 Philips.pdf (49 kB)
Datenblatt EF11 RFT [www.tubedata.info].pdf (72 kB)
Datenblatt EF11 Telefunken.pdf (622 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
