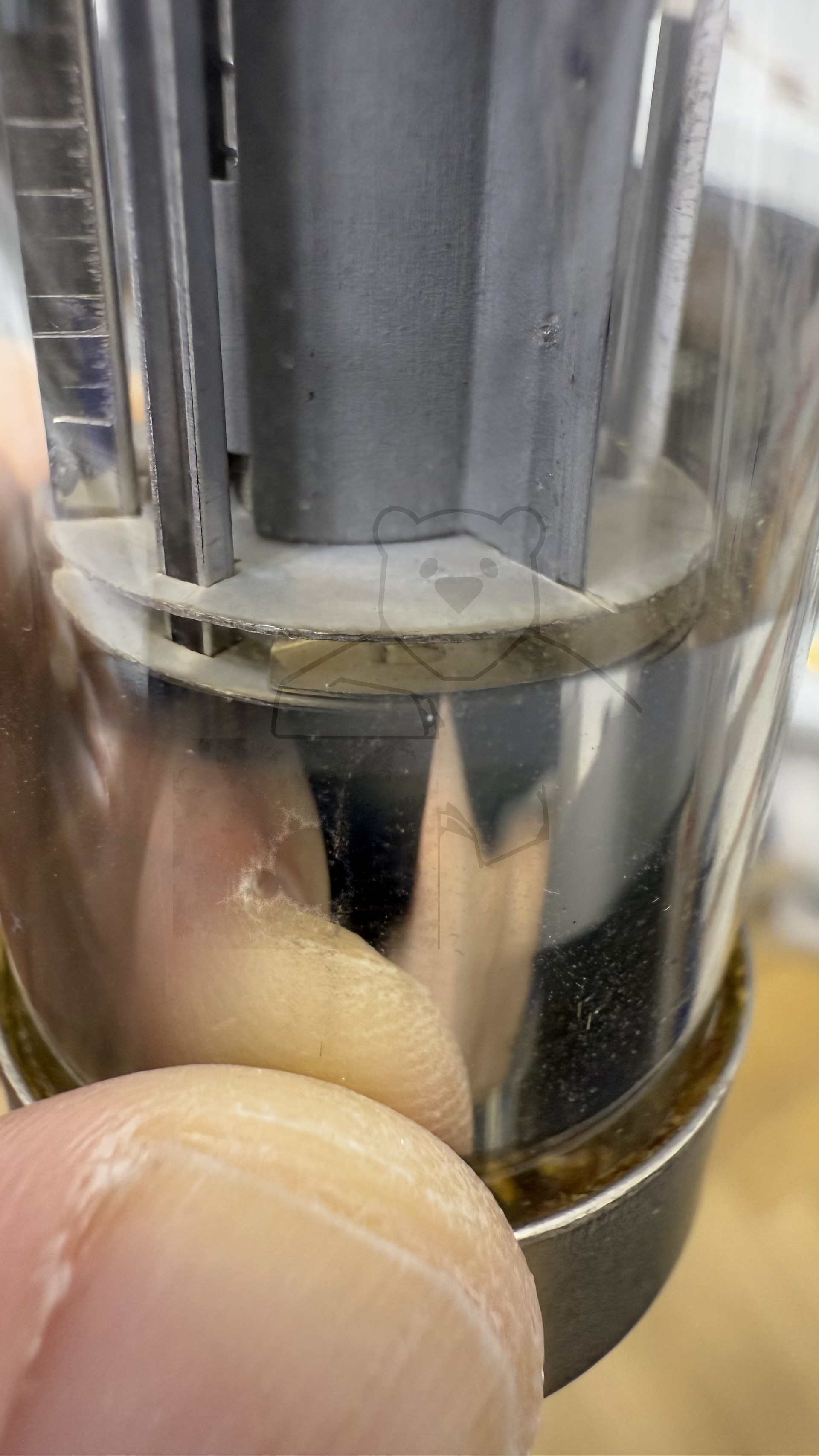

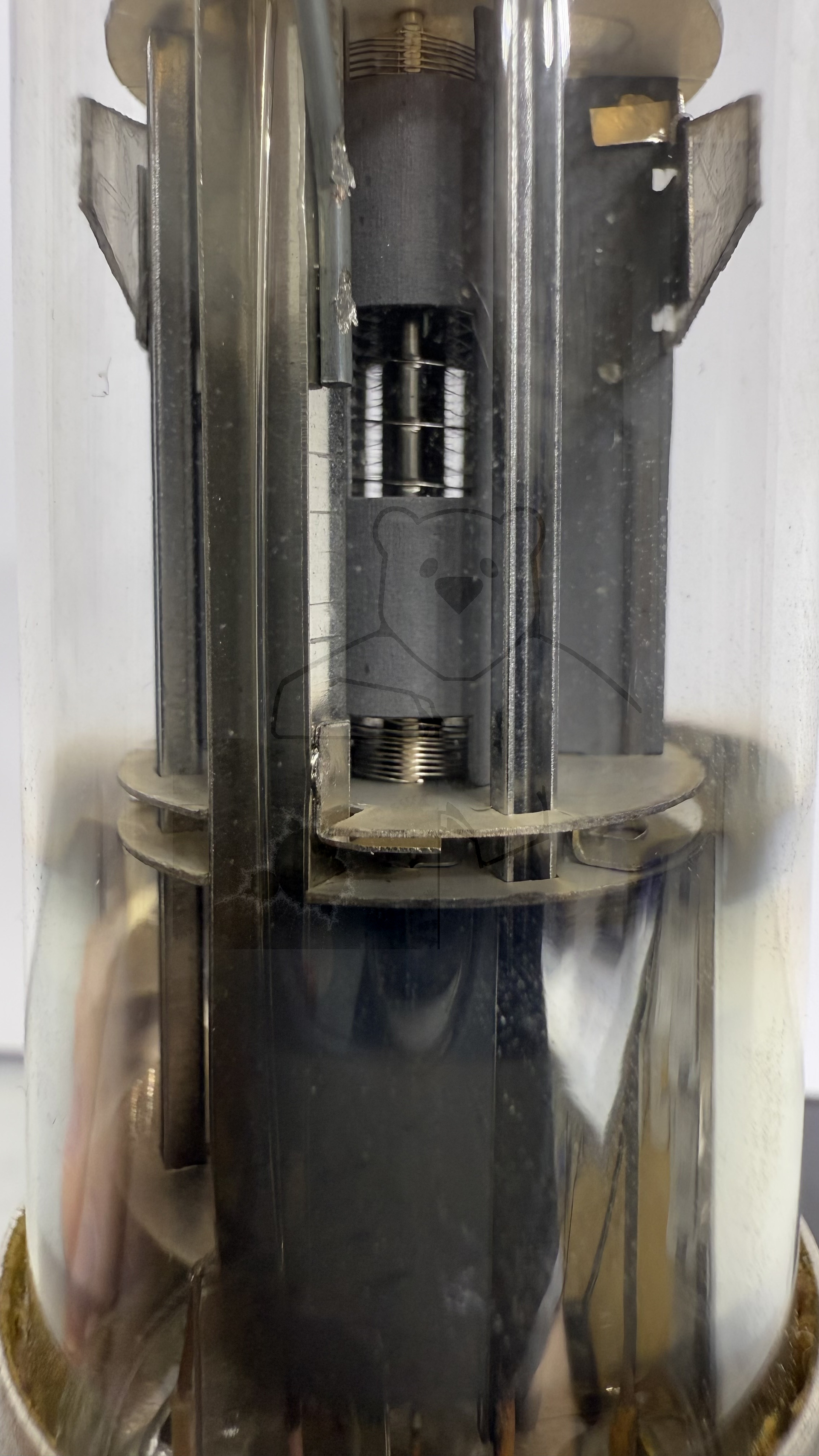

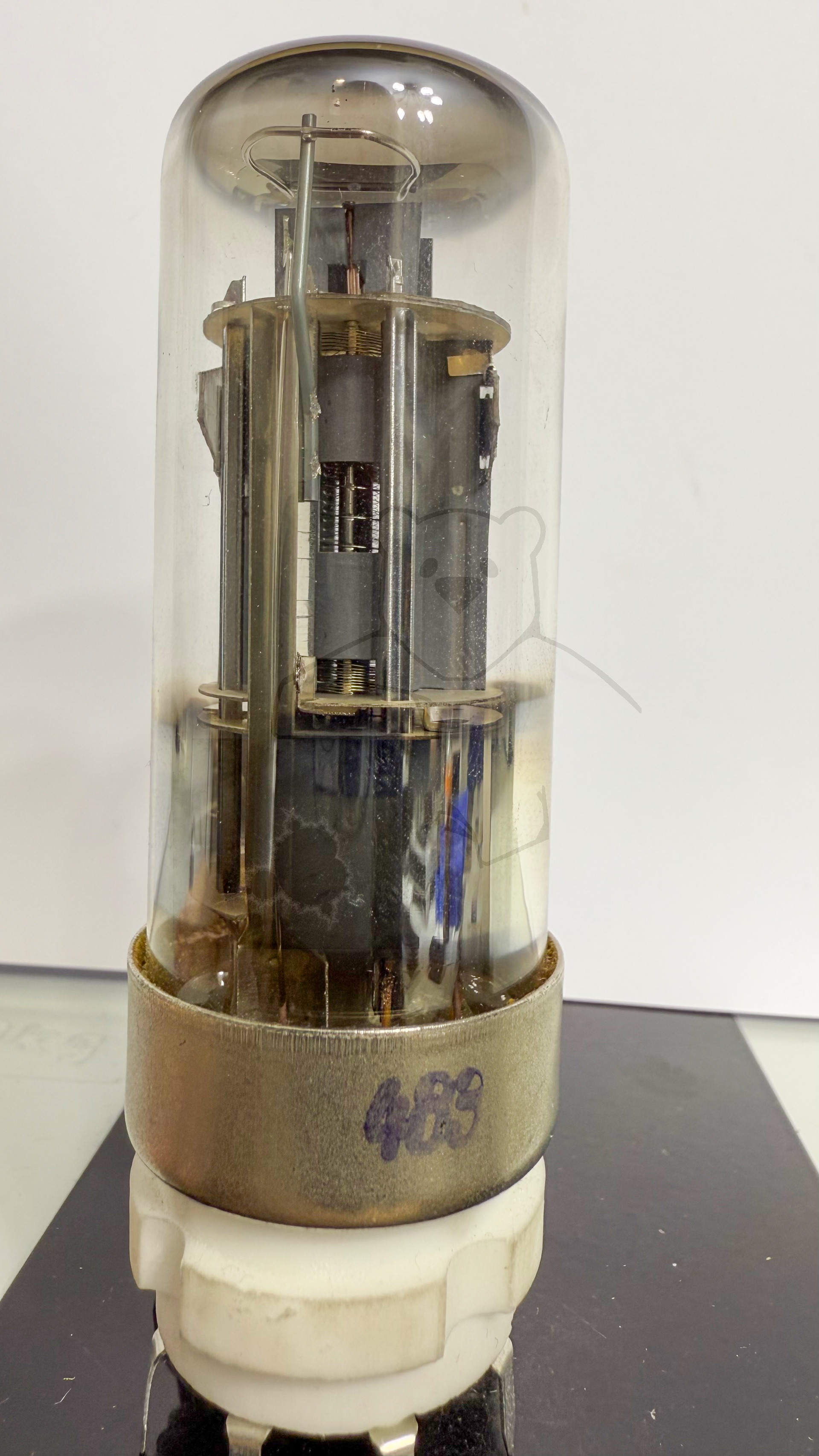

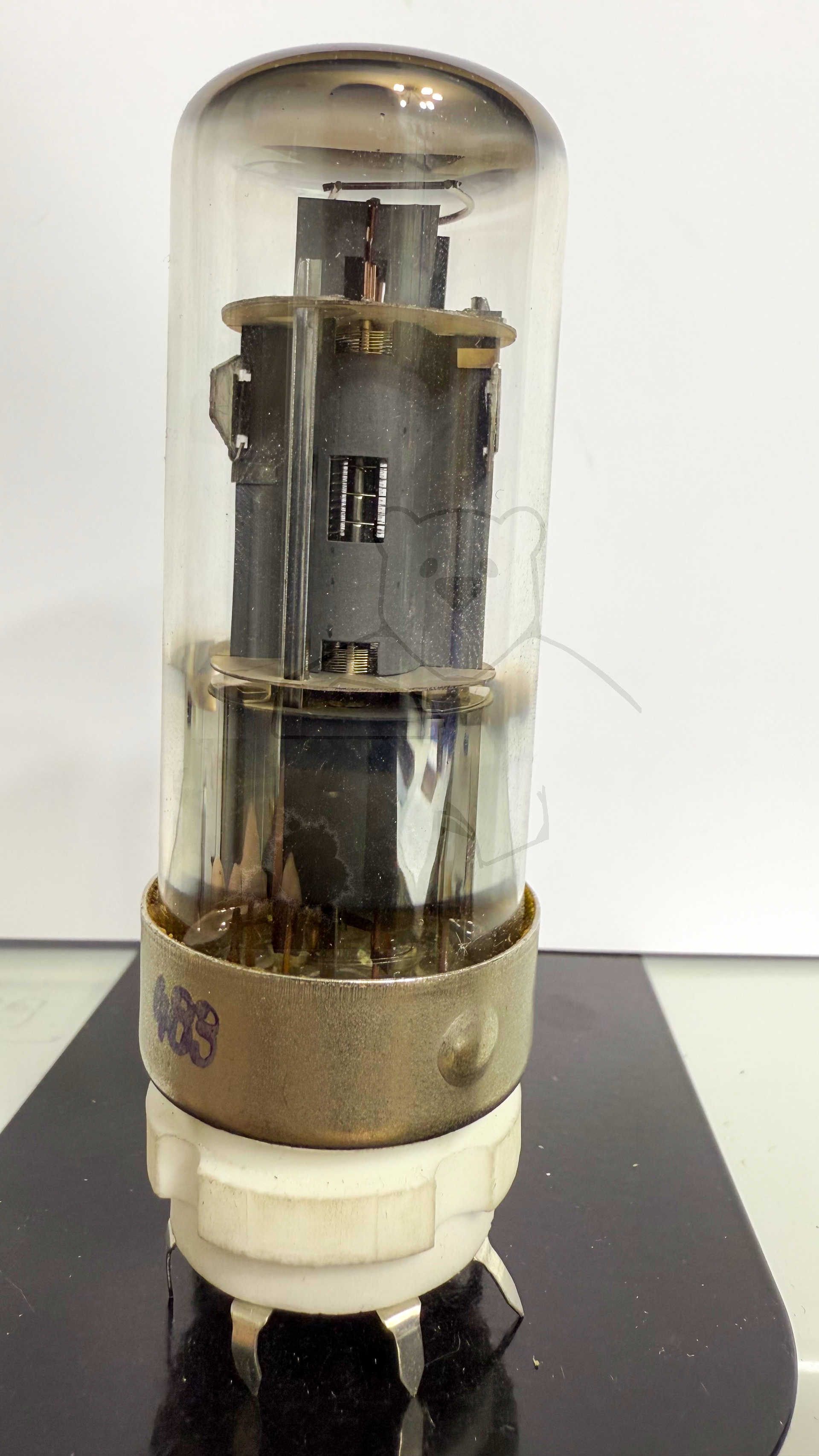

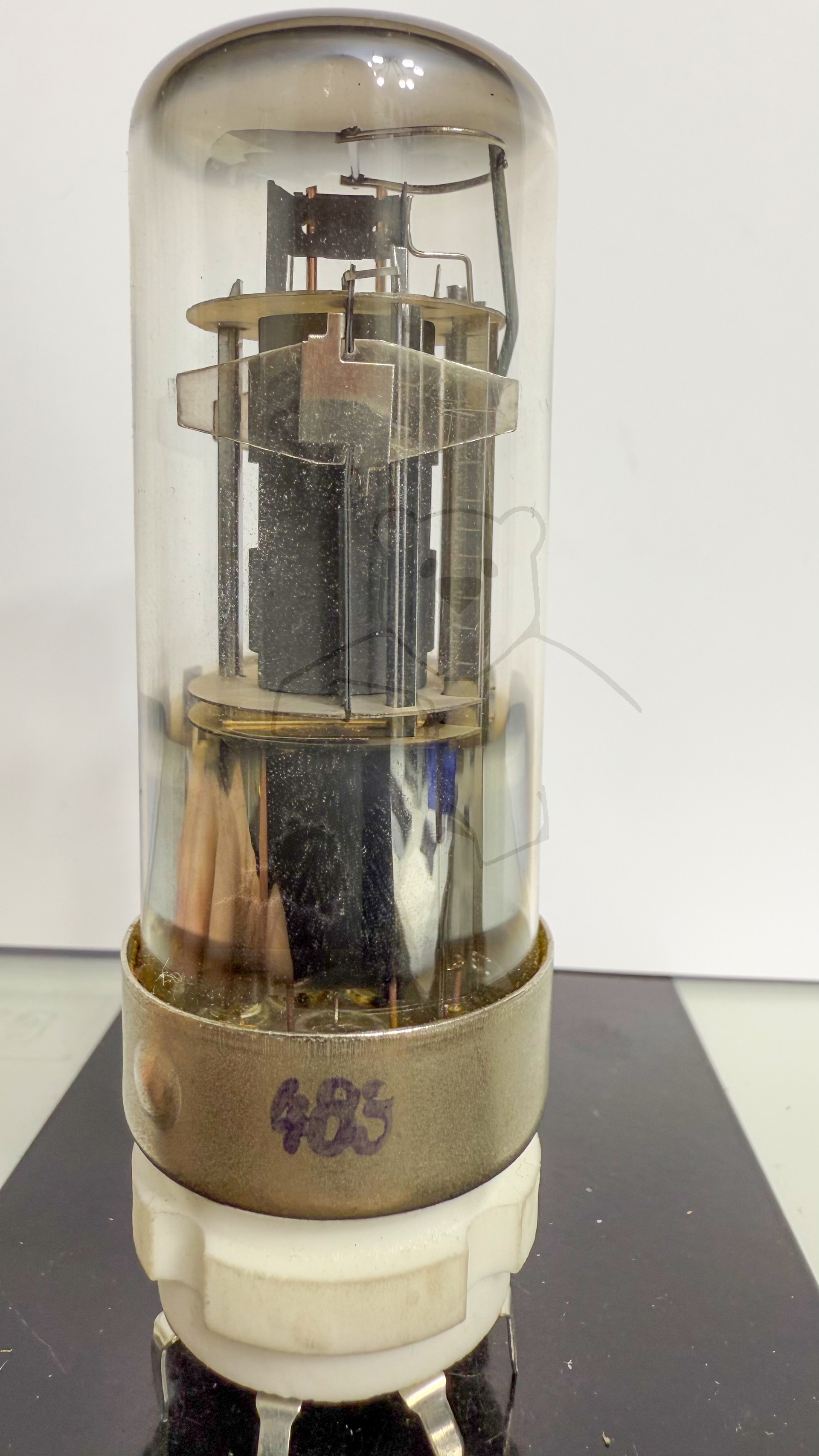

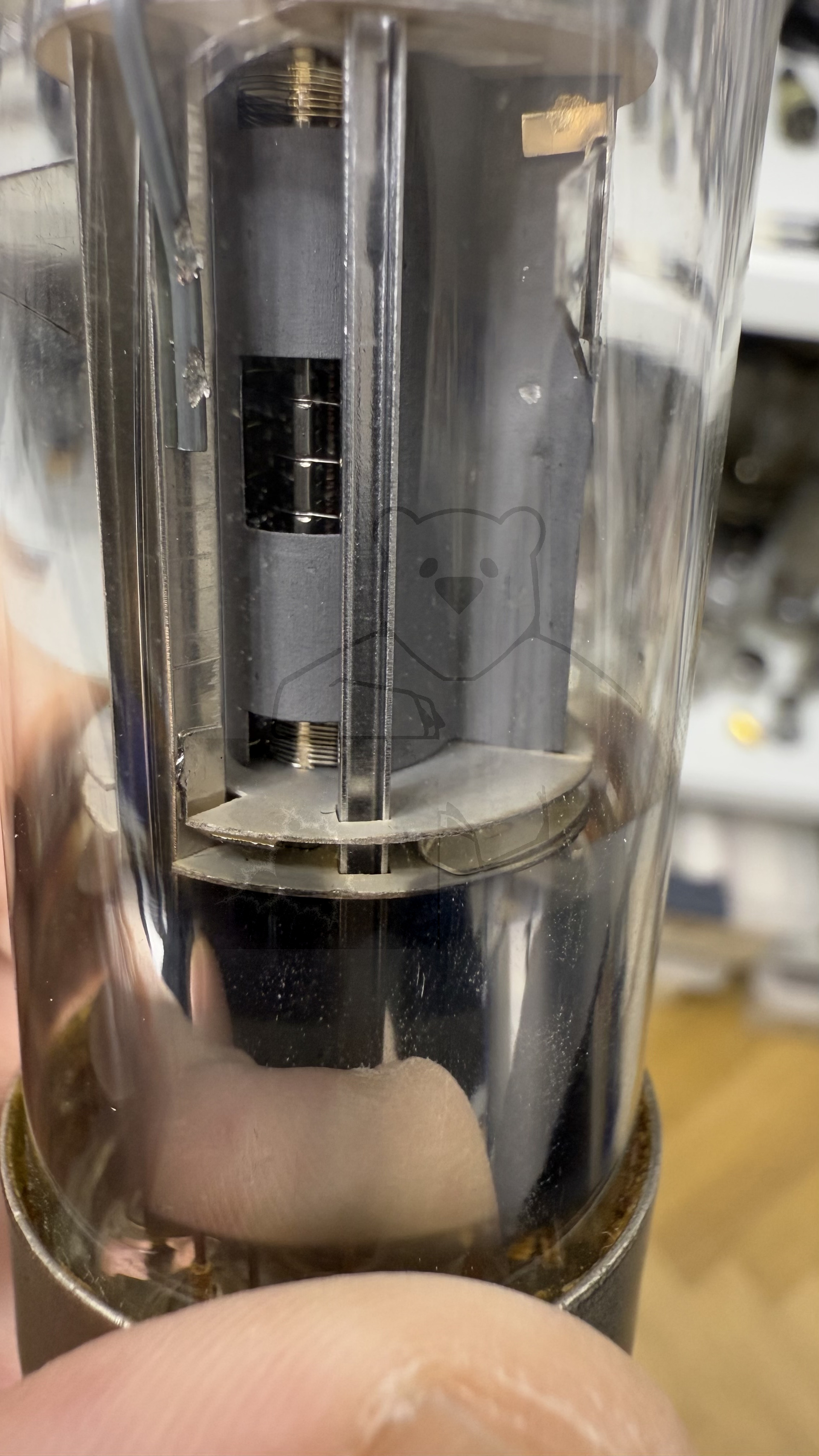

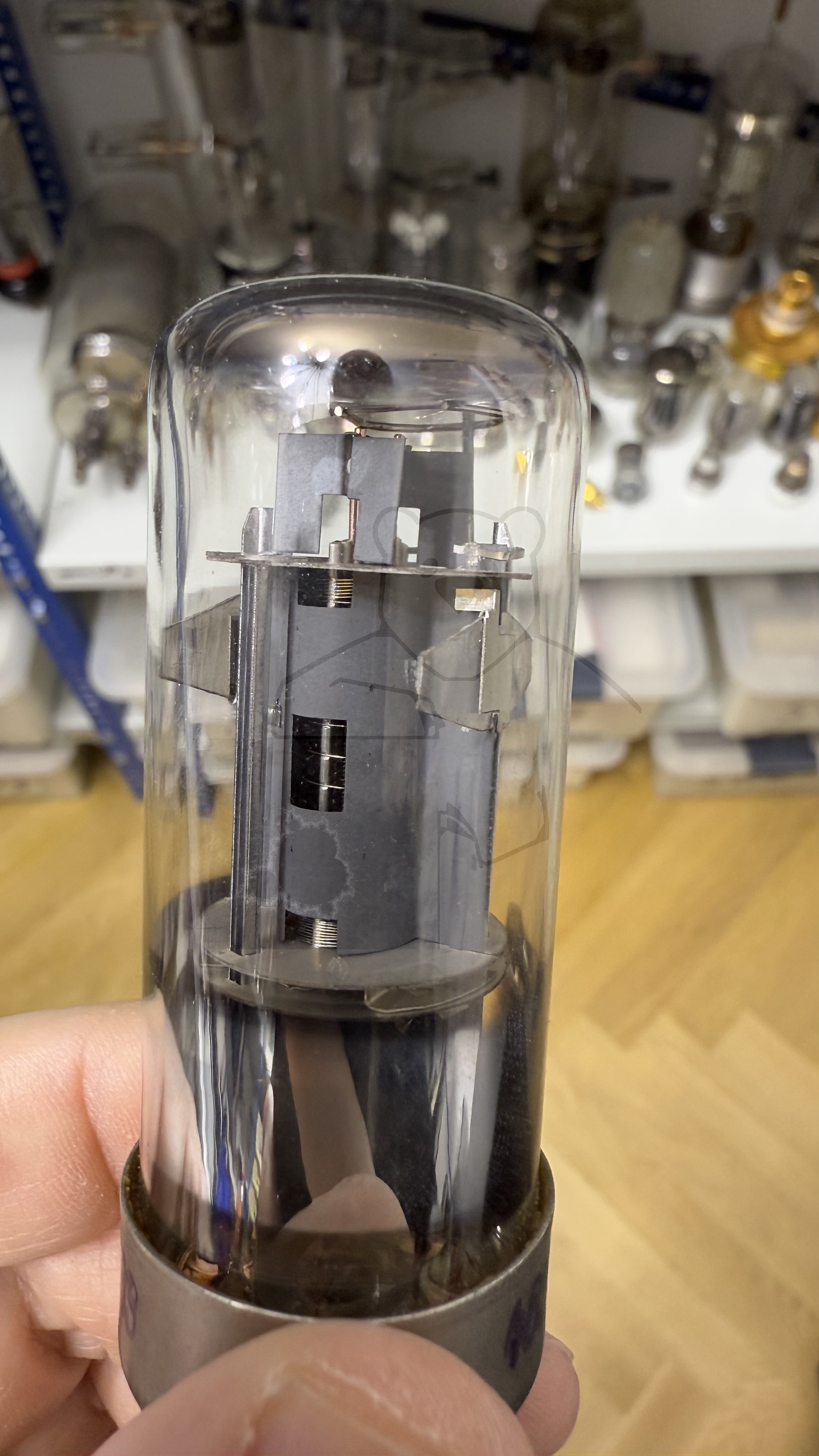

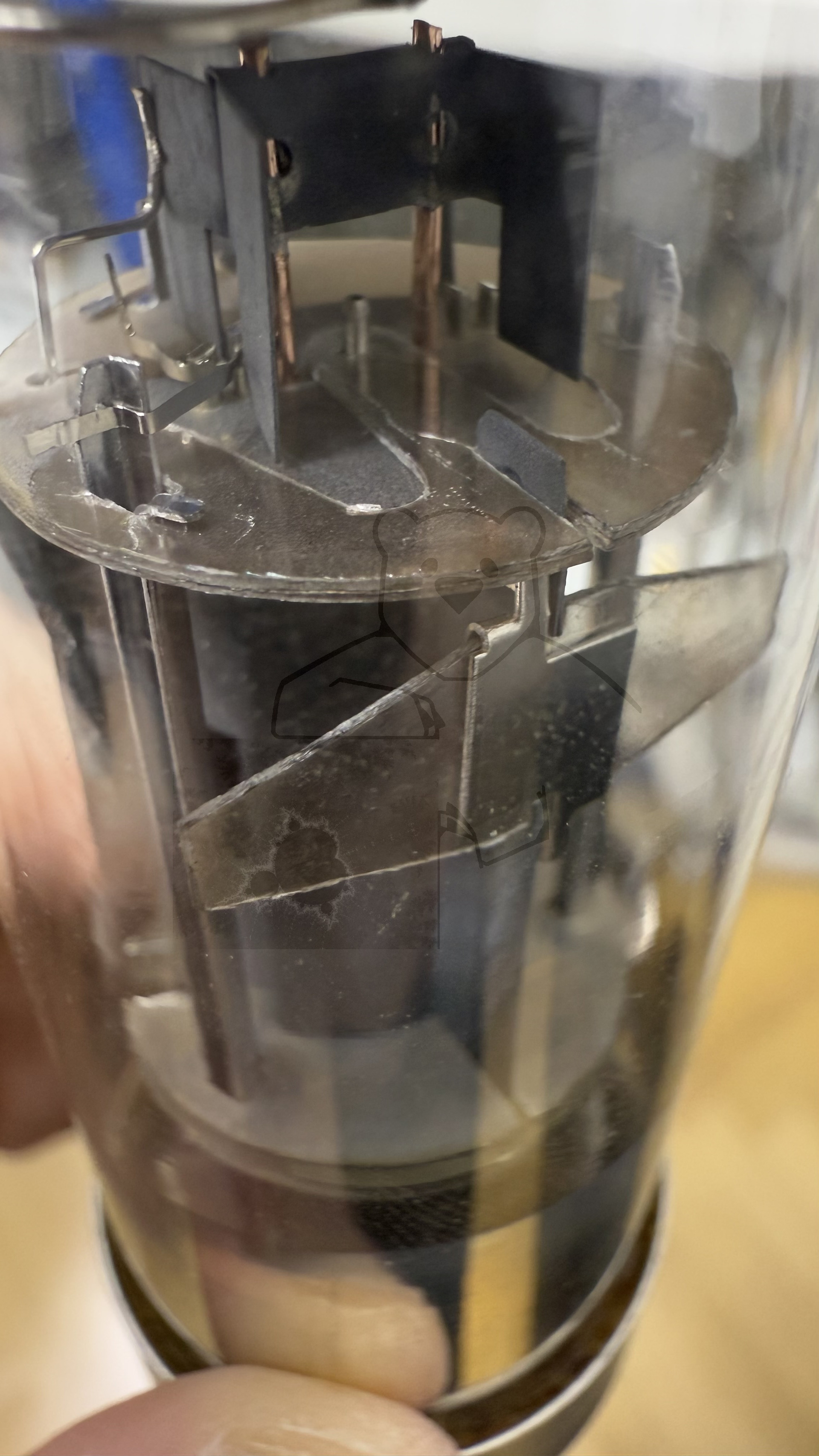

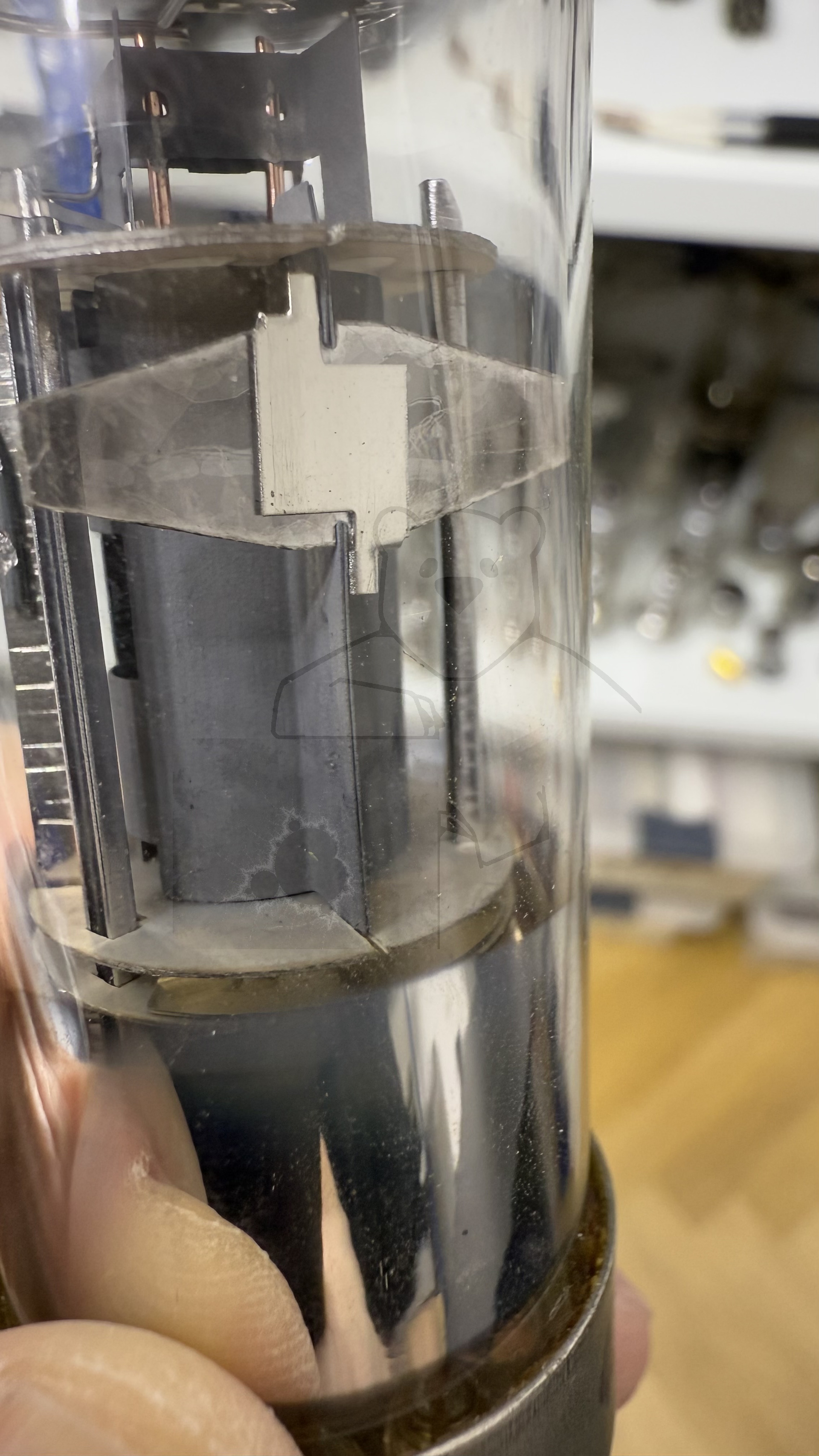

Daten und Bilder der Röhre: EEL71

🔎 Beschreibung der Röhre: EEL71

Name	EEL71
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,73
Art der Heizung	Indirekt

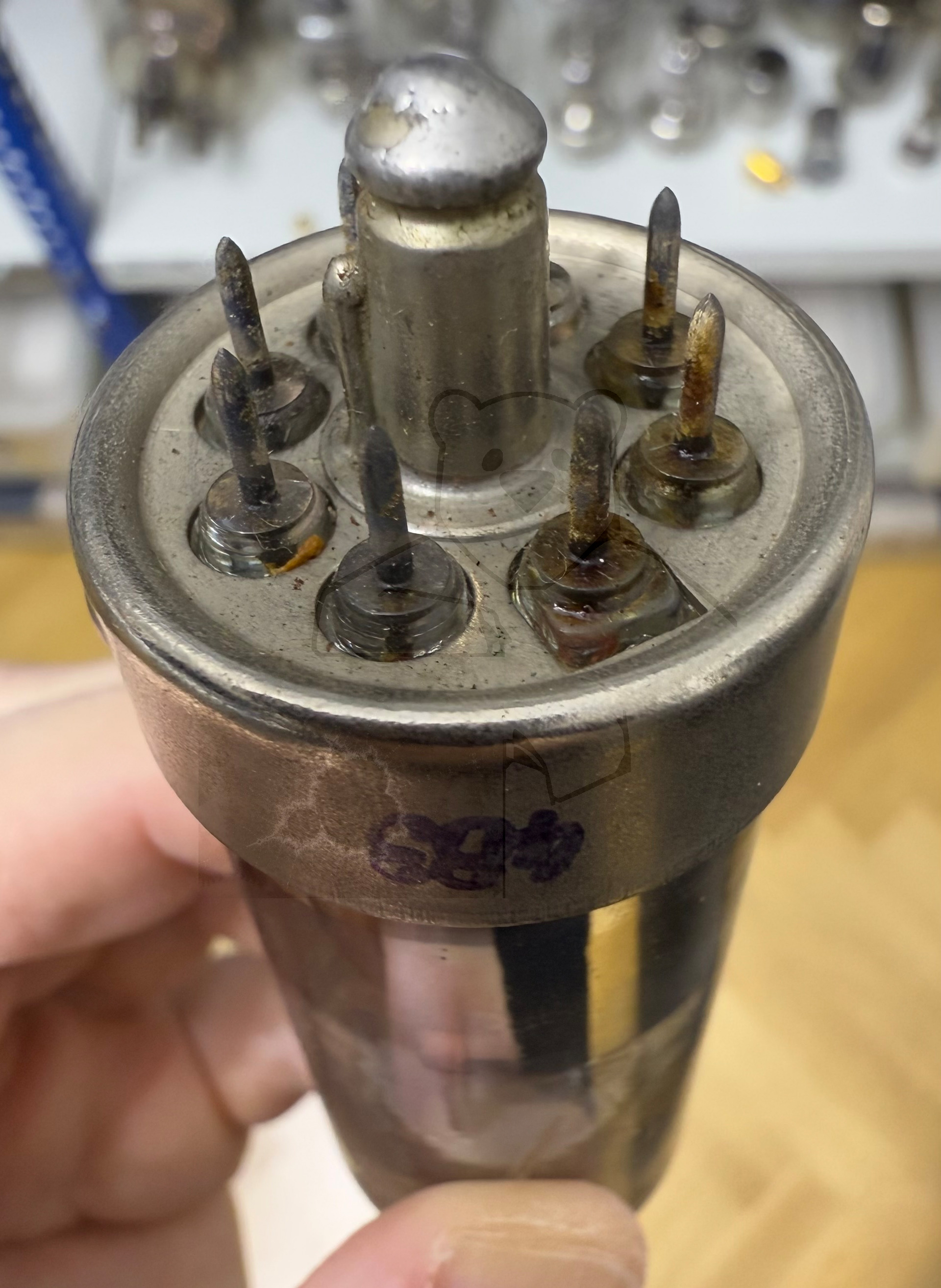

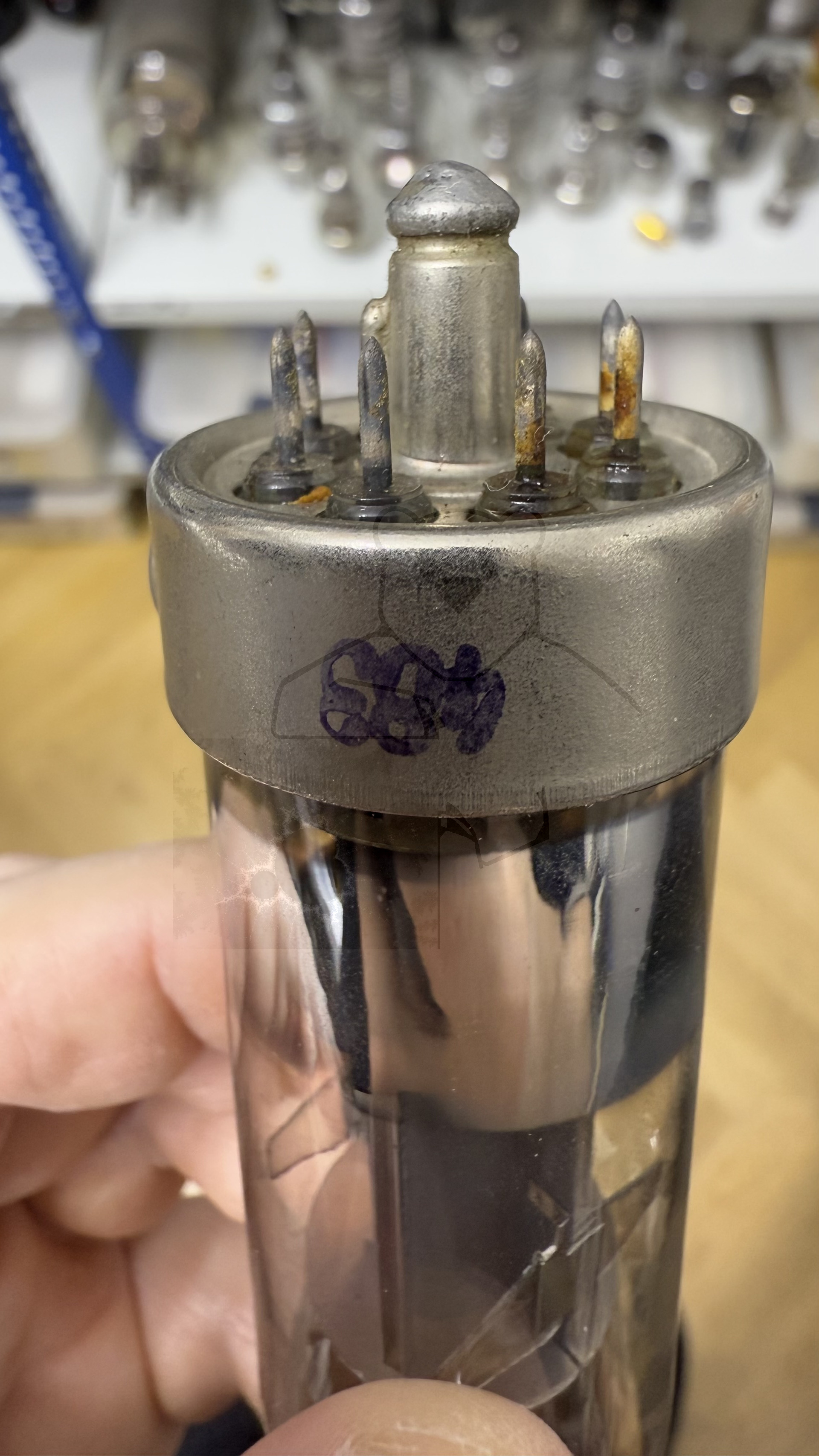

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 21:39:33

🔎 Beschreibung der Systeme für die Röhre: EEL71

	System 1	System 2
Kathode	Führungsstift	Führungsstift
Gitter 1	6	3
Gitter 2	5	4
Gitter 3		Führungsstift
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	Führungsstift	Führungsstift
Funktion	→ Niederfrequenzverstaerker, Tetrode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

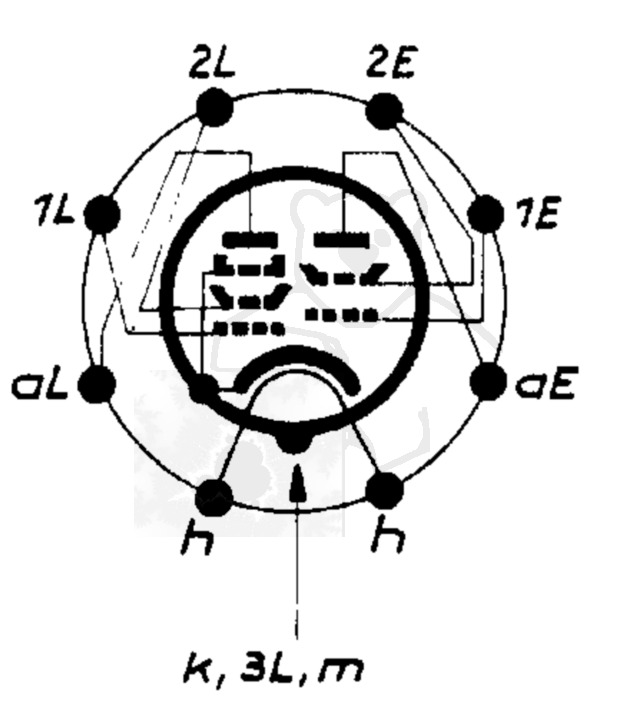

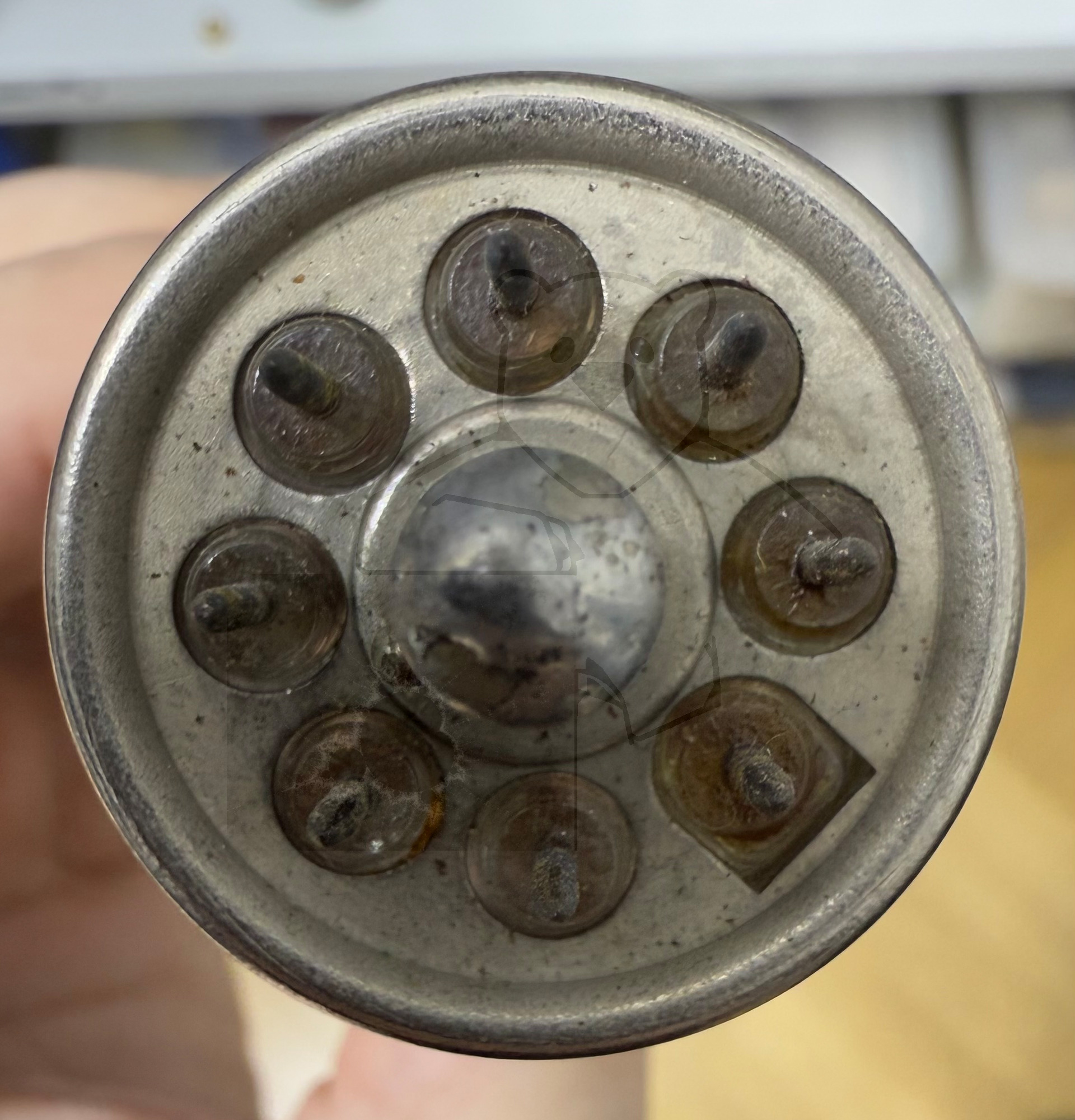

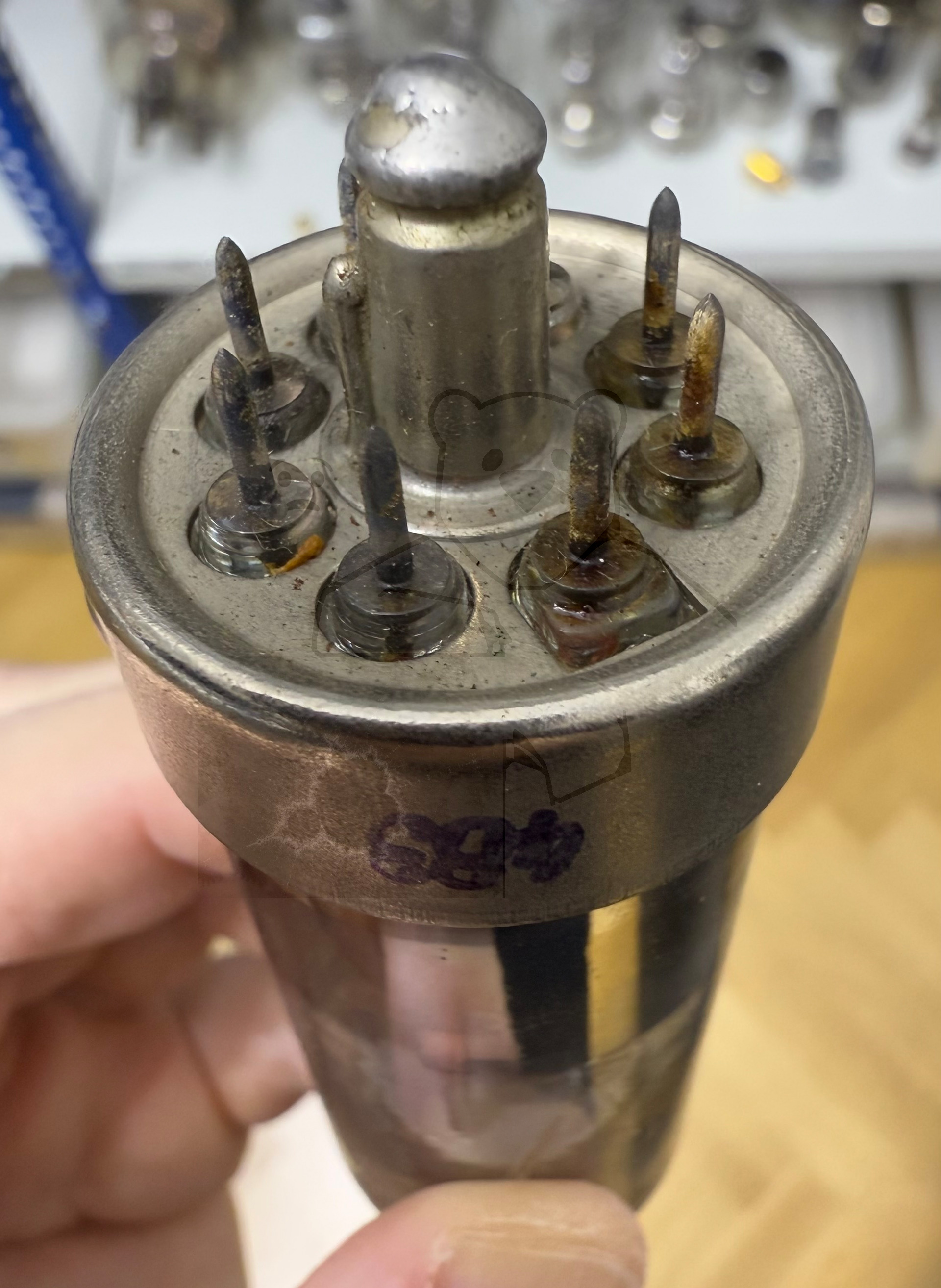

🔎 Sockelschaltung der EEL71

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: EEL71
Datenblatt EEL71 Lorenz [www.tubedata.info].pdf (152 kB)
Pruefkarte EEL71 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte EEL71 - Karte 2 - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte EEL71 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)
Pruefkarte EEL71 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
