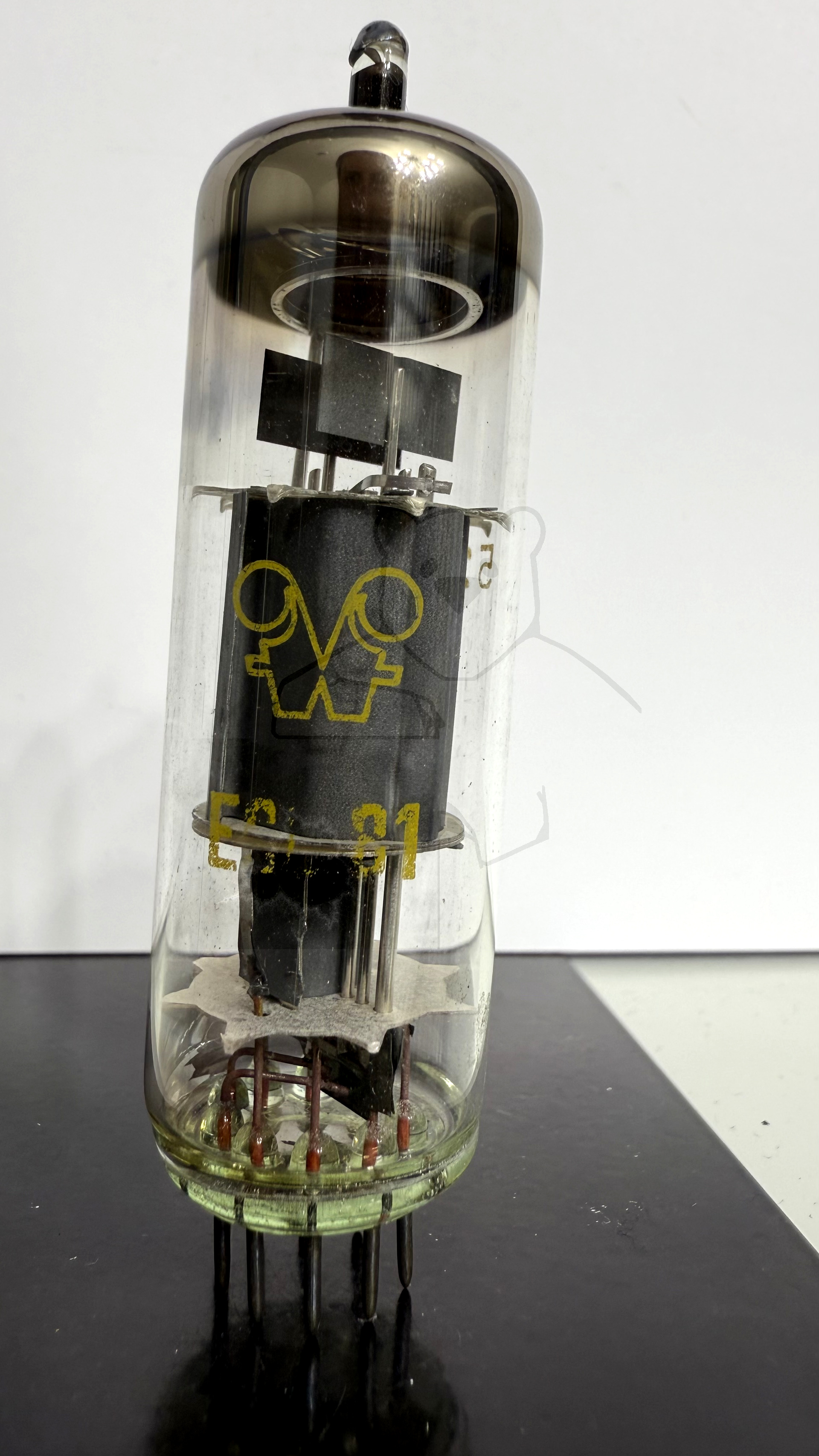

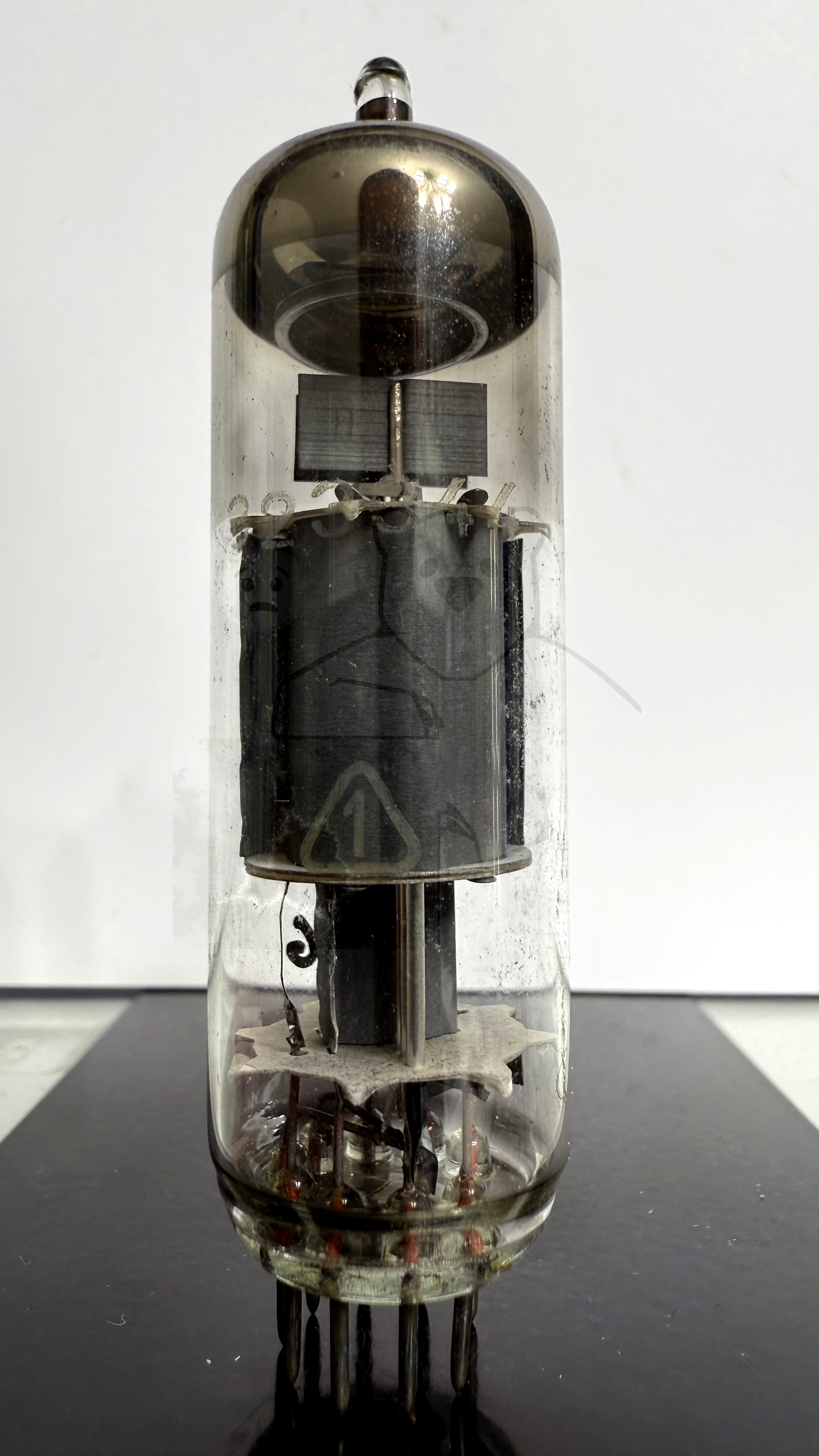

Daten und Bilder der Röhre: ECL81

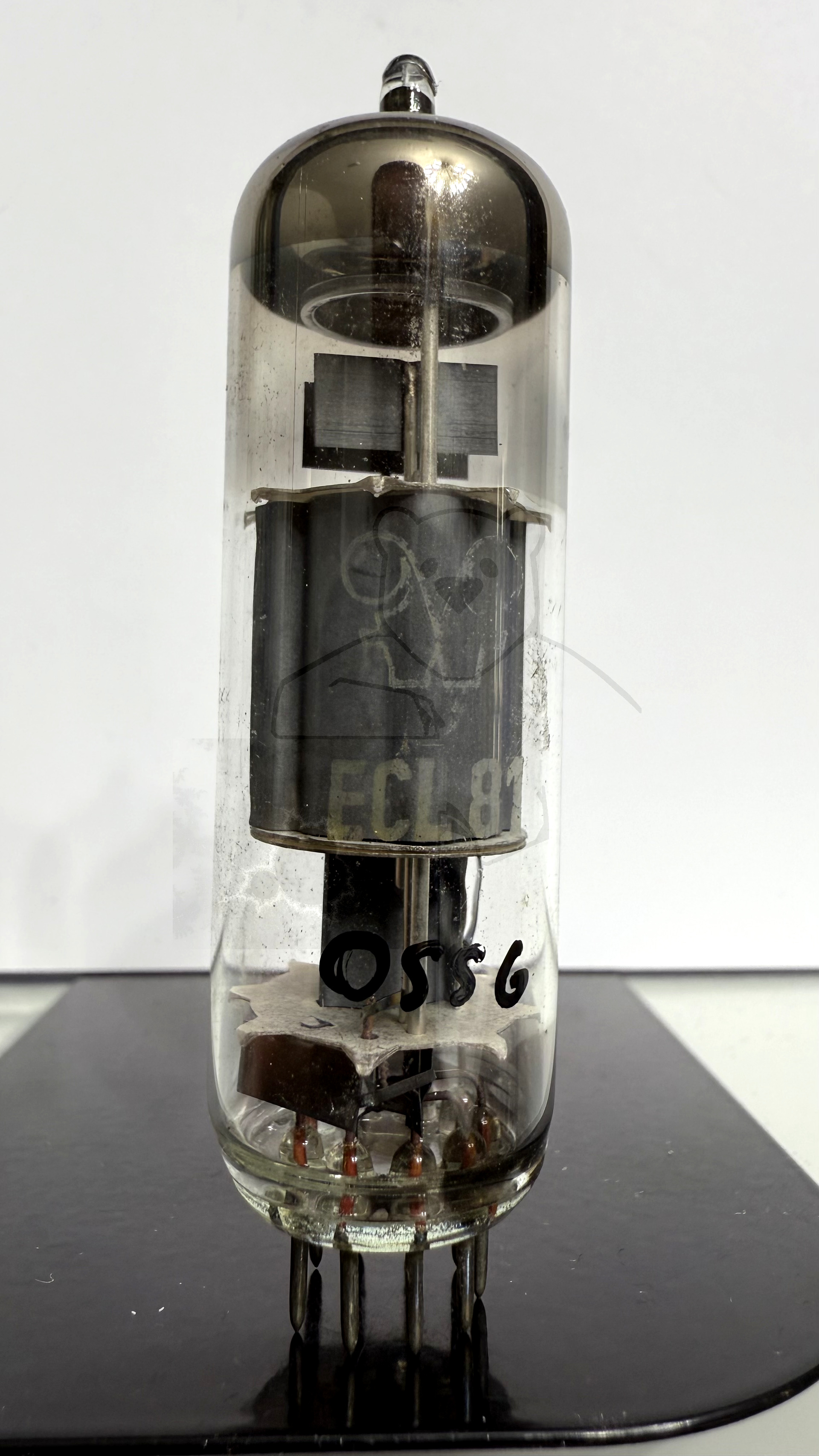

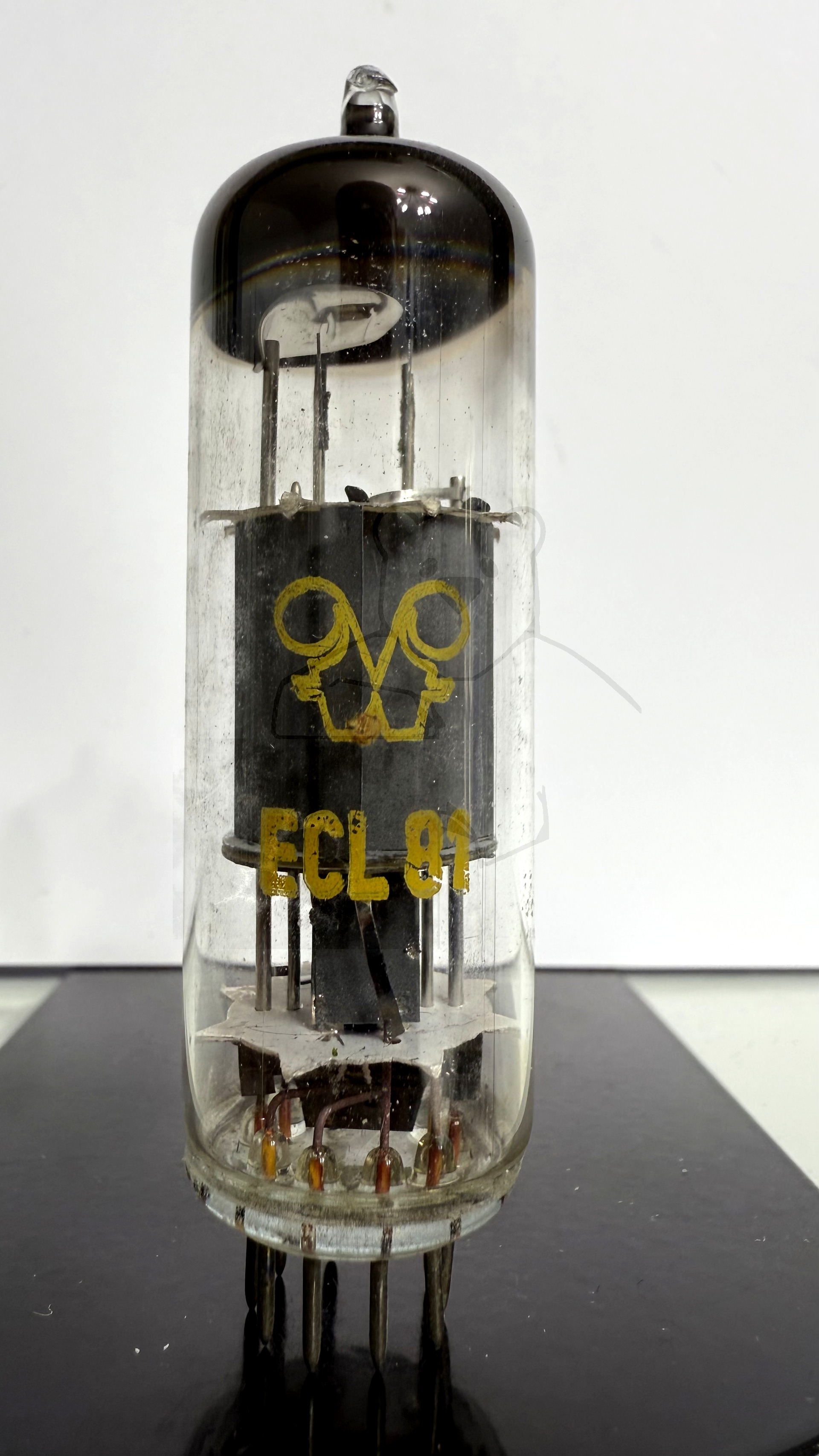

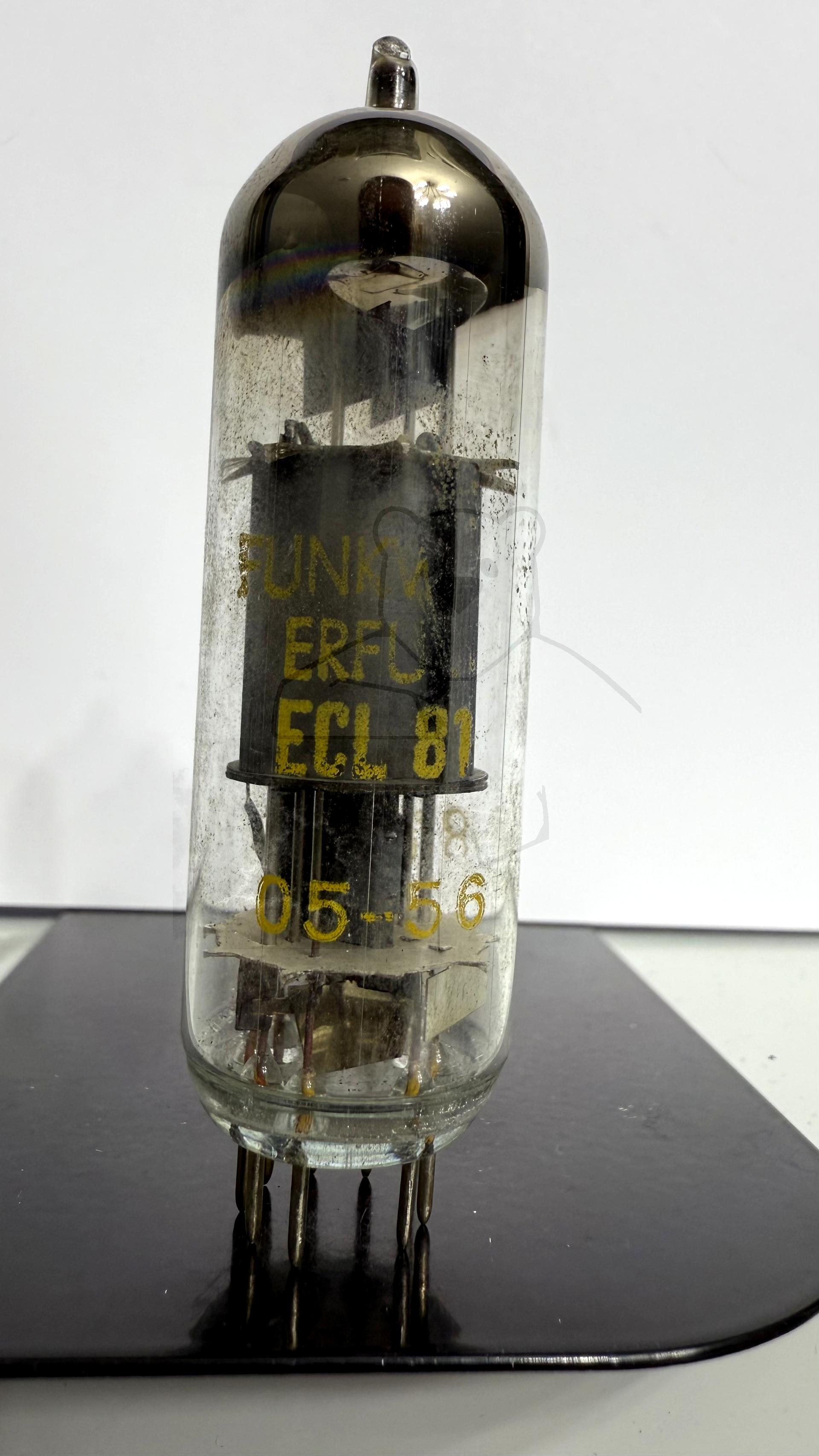

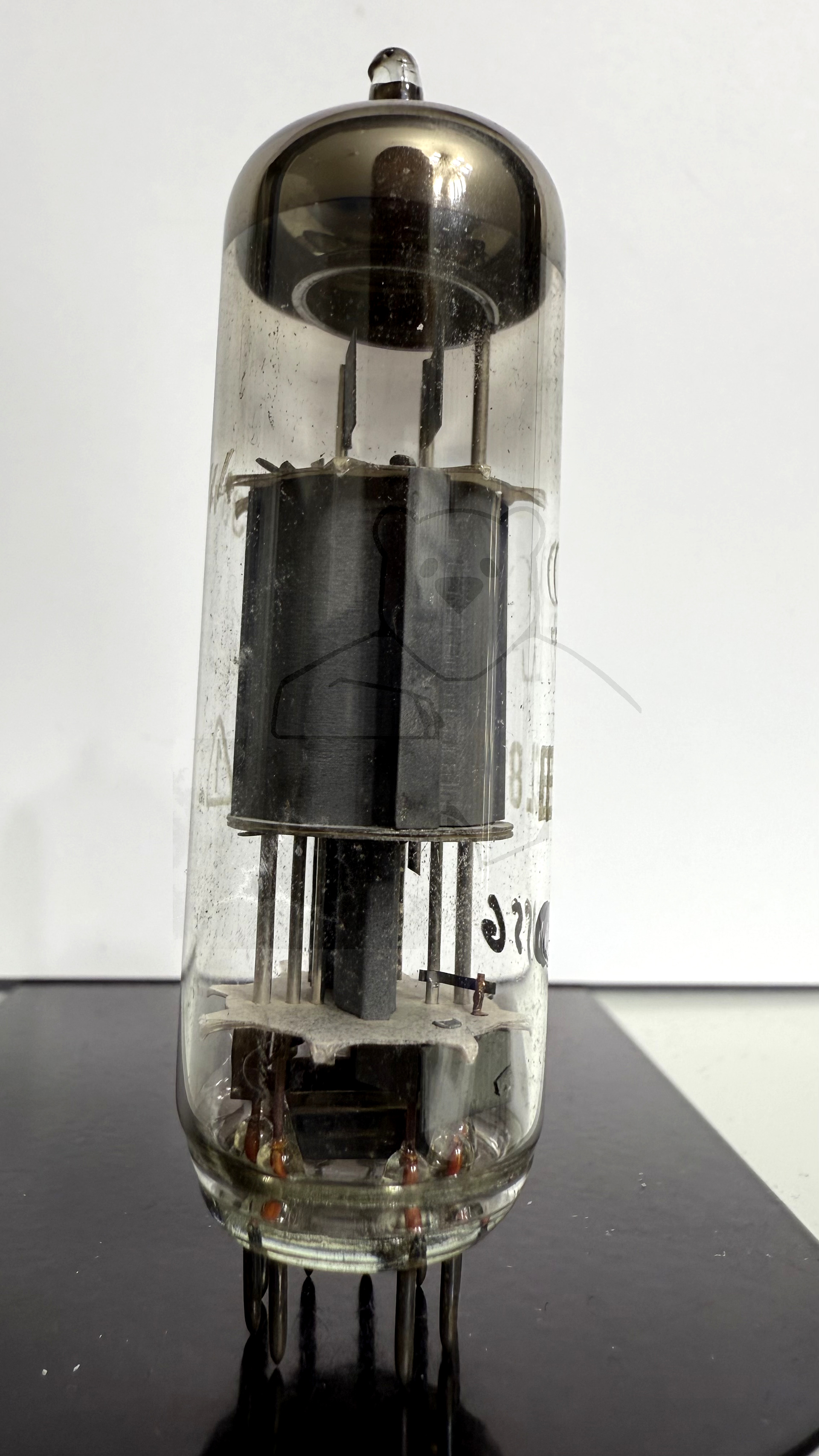

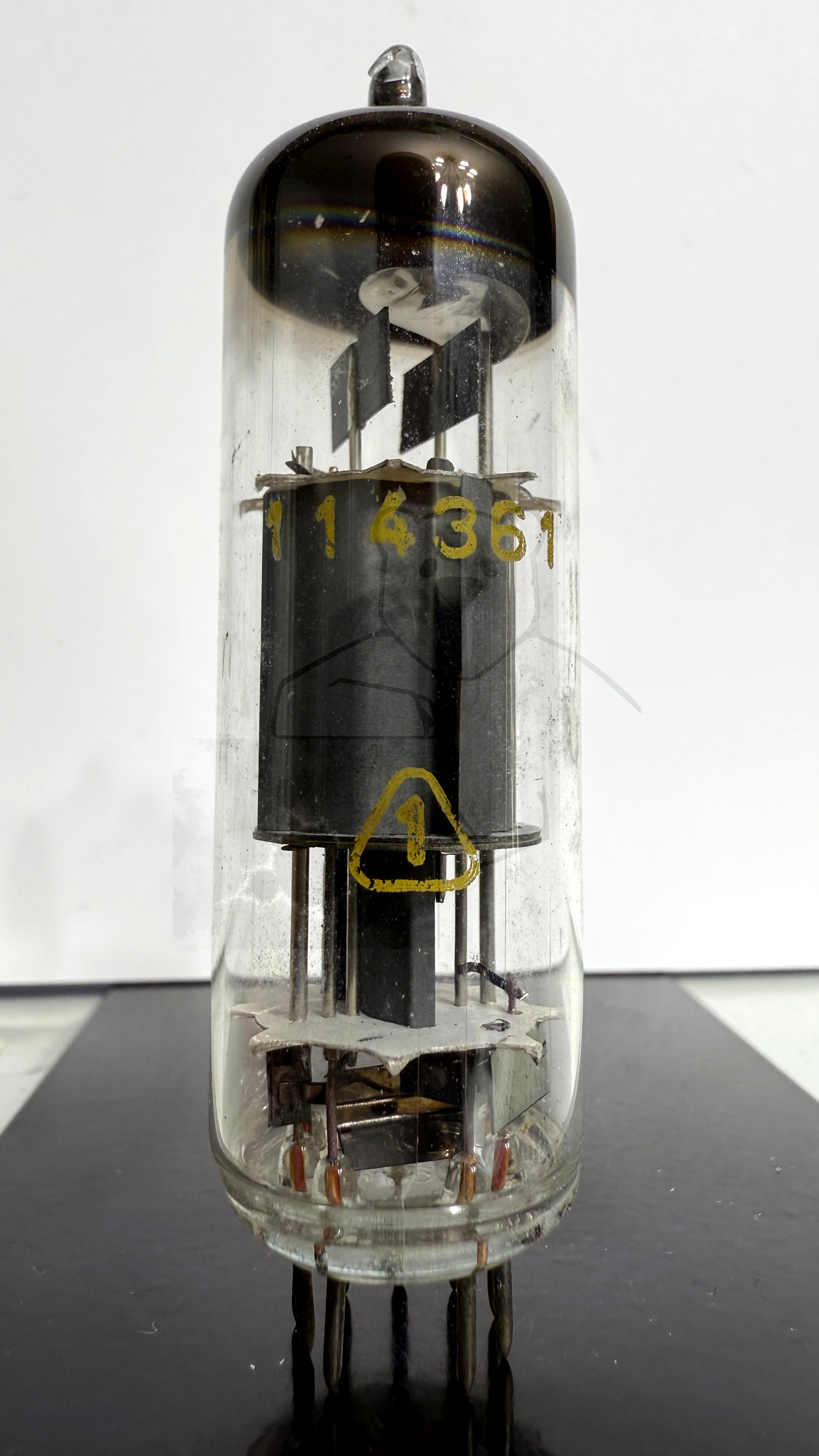

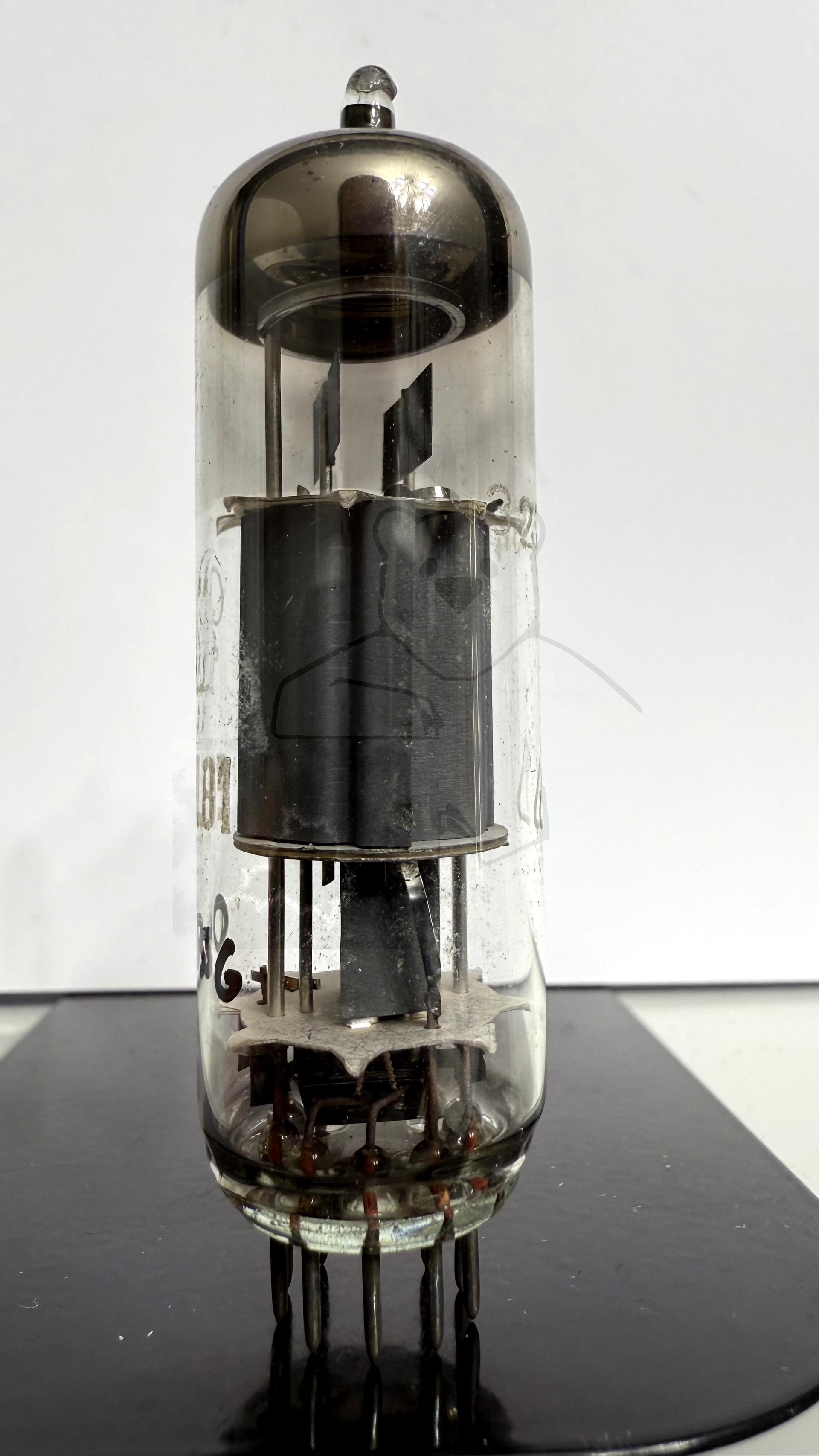

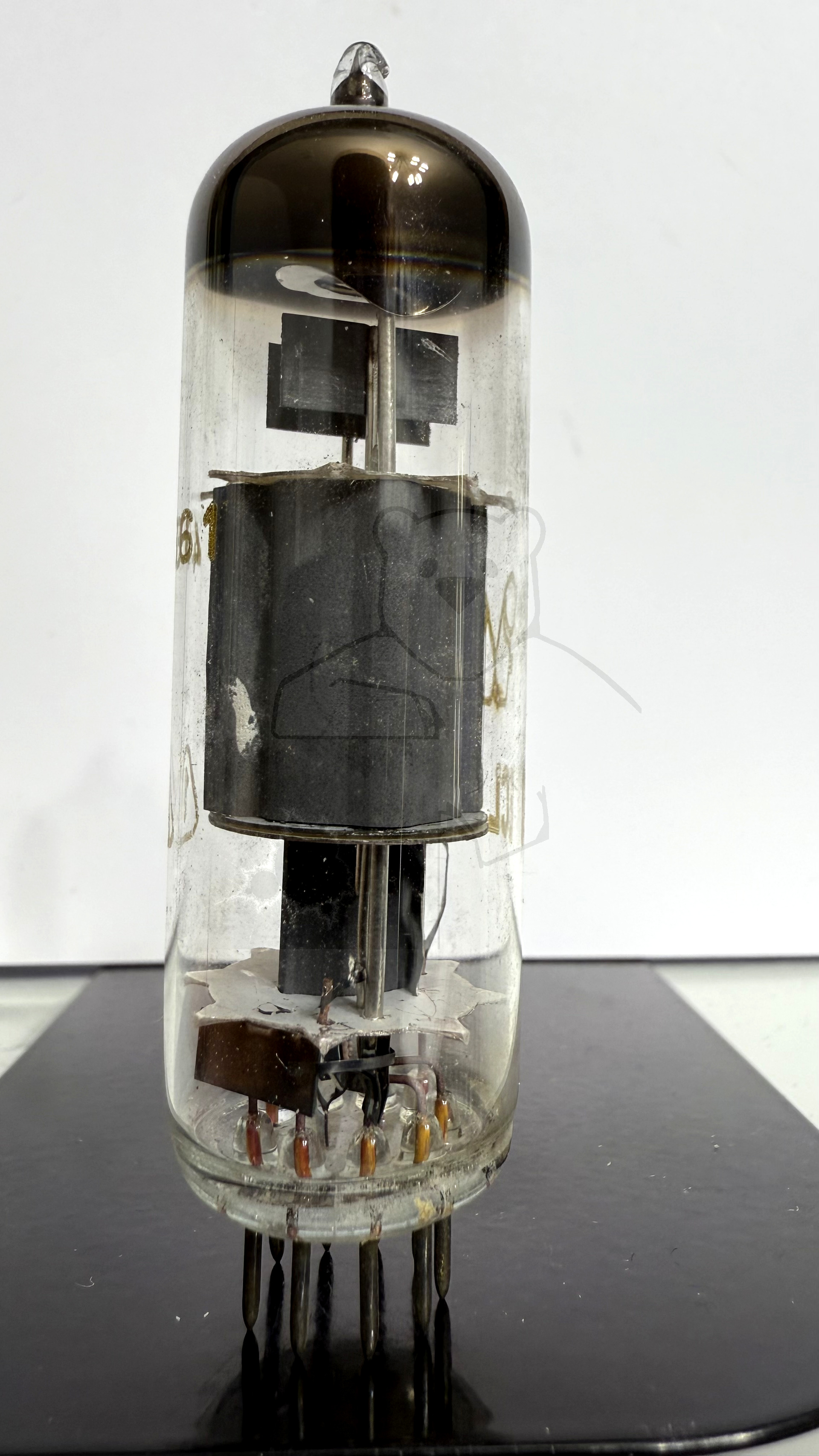

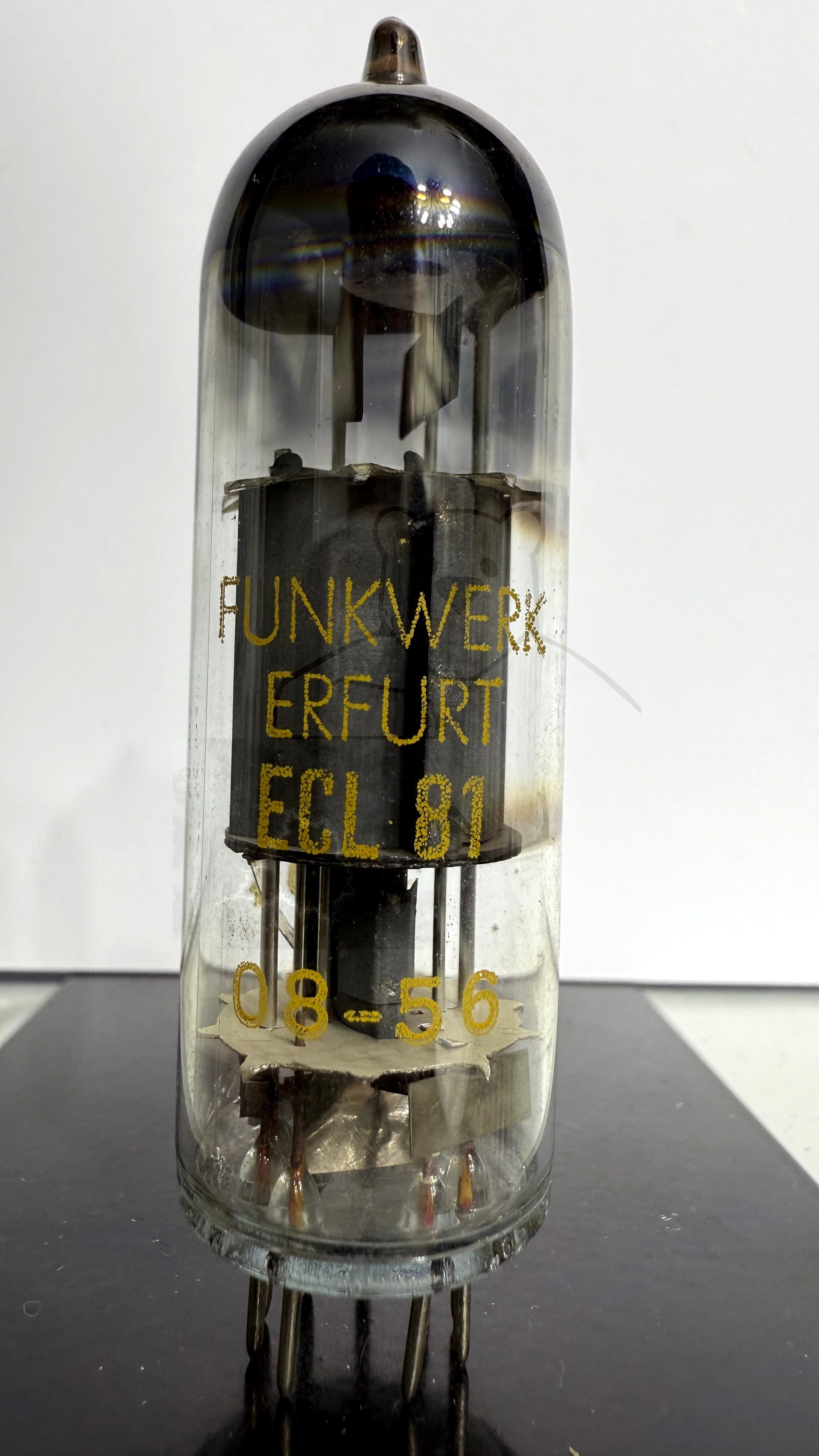

🔎 Beschreibung der Röhre: ECL81

Name	ECL81
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:34:54

🔎 Beschreibung der Systeme für die Röhre: ECL81

	System 1	System 2
Kathode	3, 8	3, 8
Gitter 1	1	9
Gitter 2		2
Gitter 3		3, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Bildsynchronisation	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

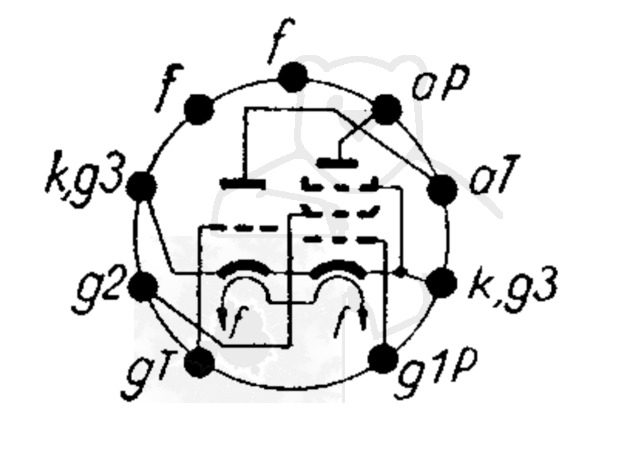

🔎 Sockelschaltung der ECL81

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: ECL81
Datenblatt ECL81 RFT [www.tubedata.info].pdf (158 kB)
Pruefkarte ECL81 - Karte 1 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte ECL81 - Karte 2 - Funke W19 Roehrenpruefer.pdf (156 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
