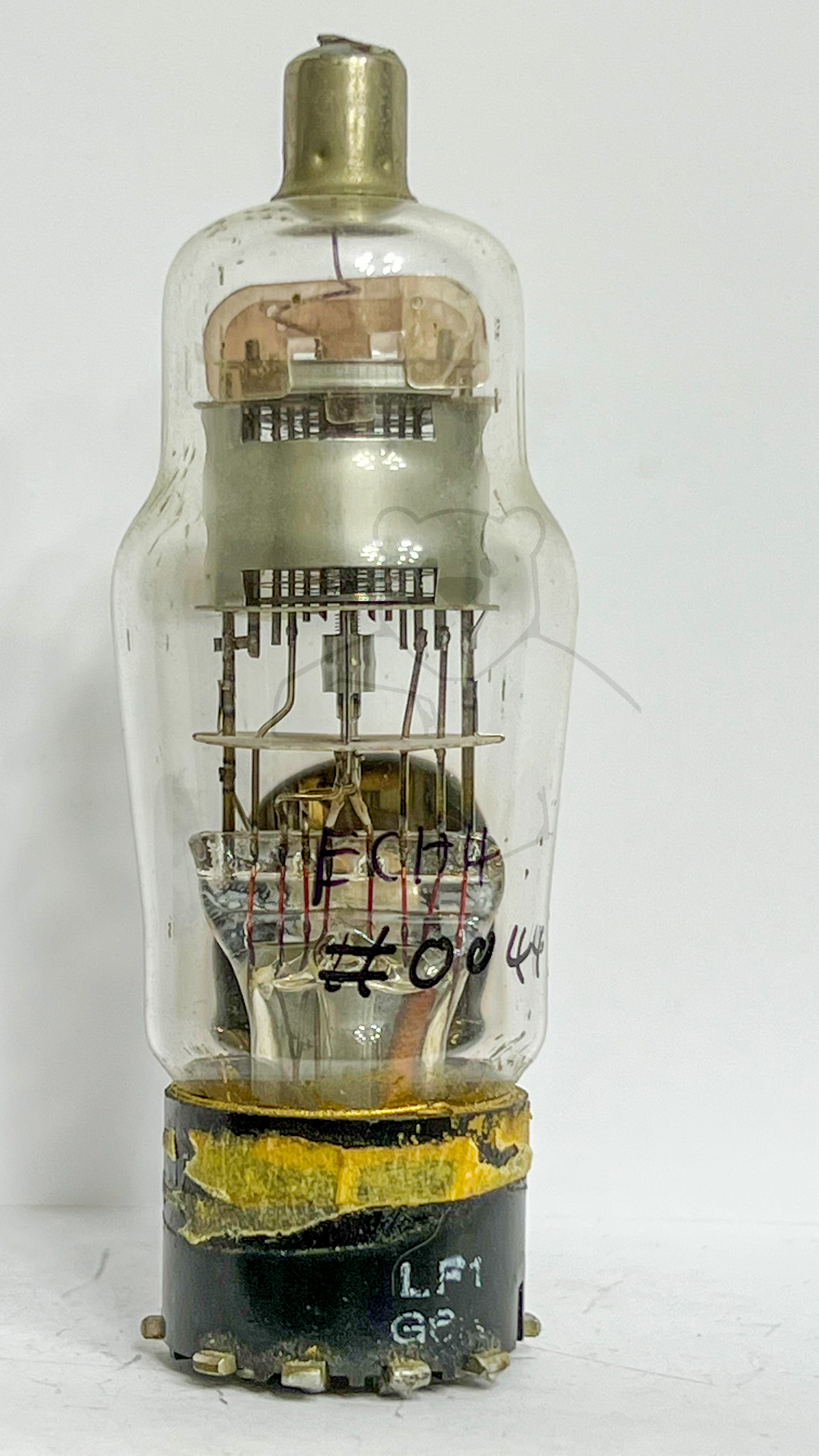

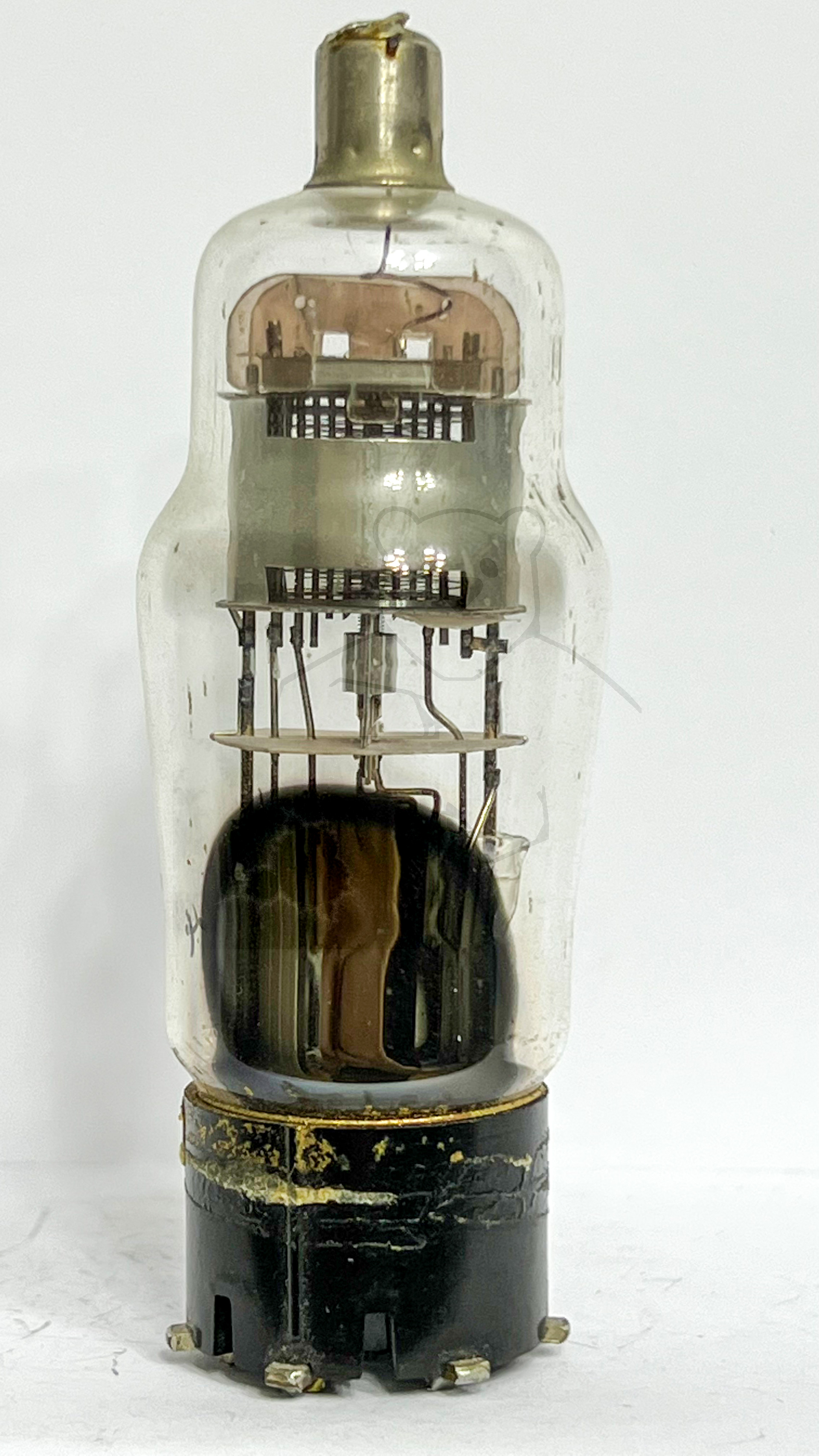

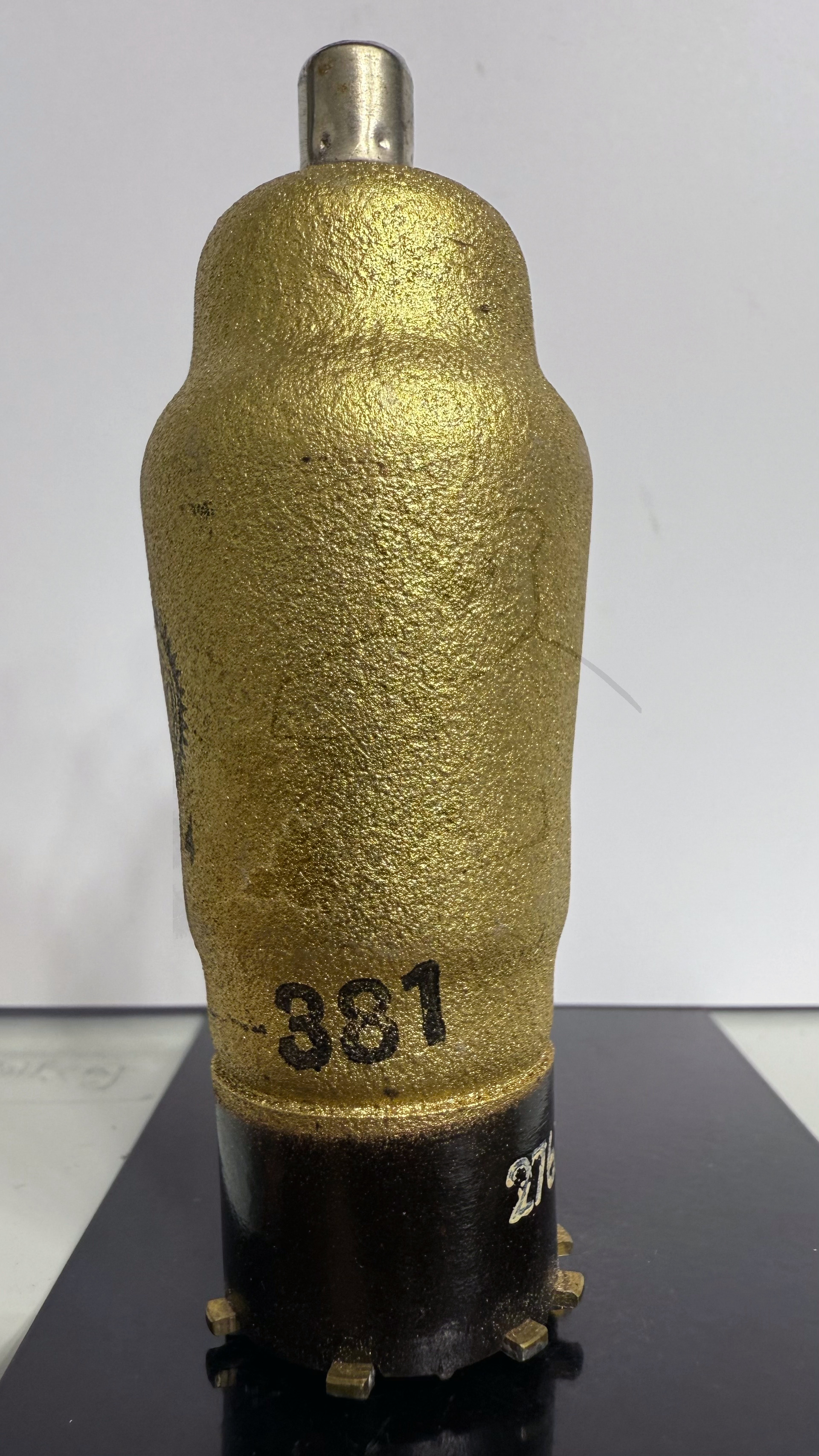

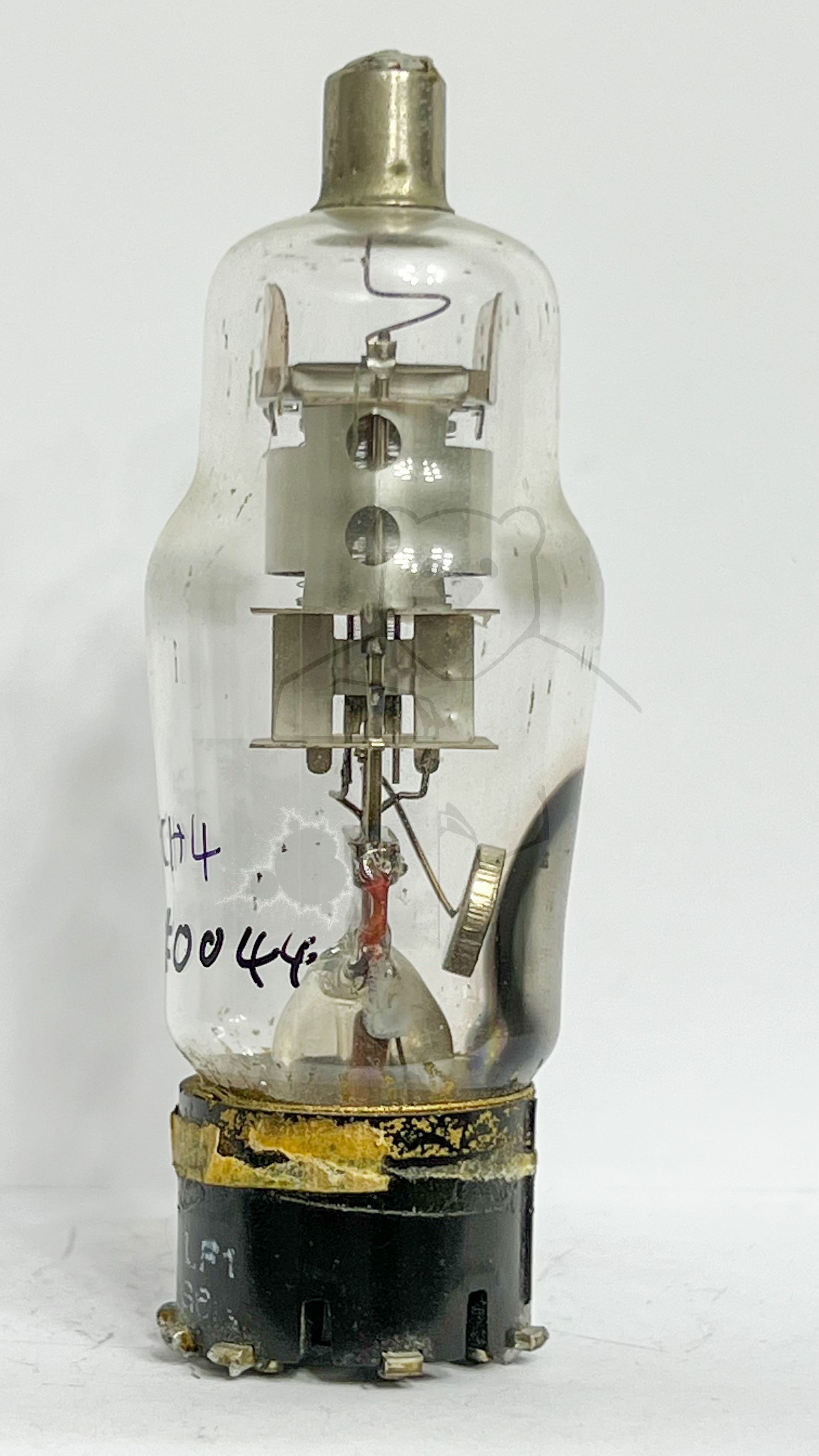

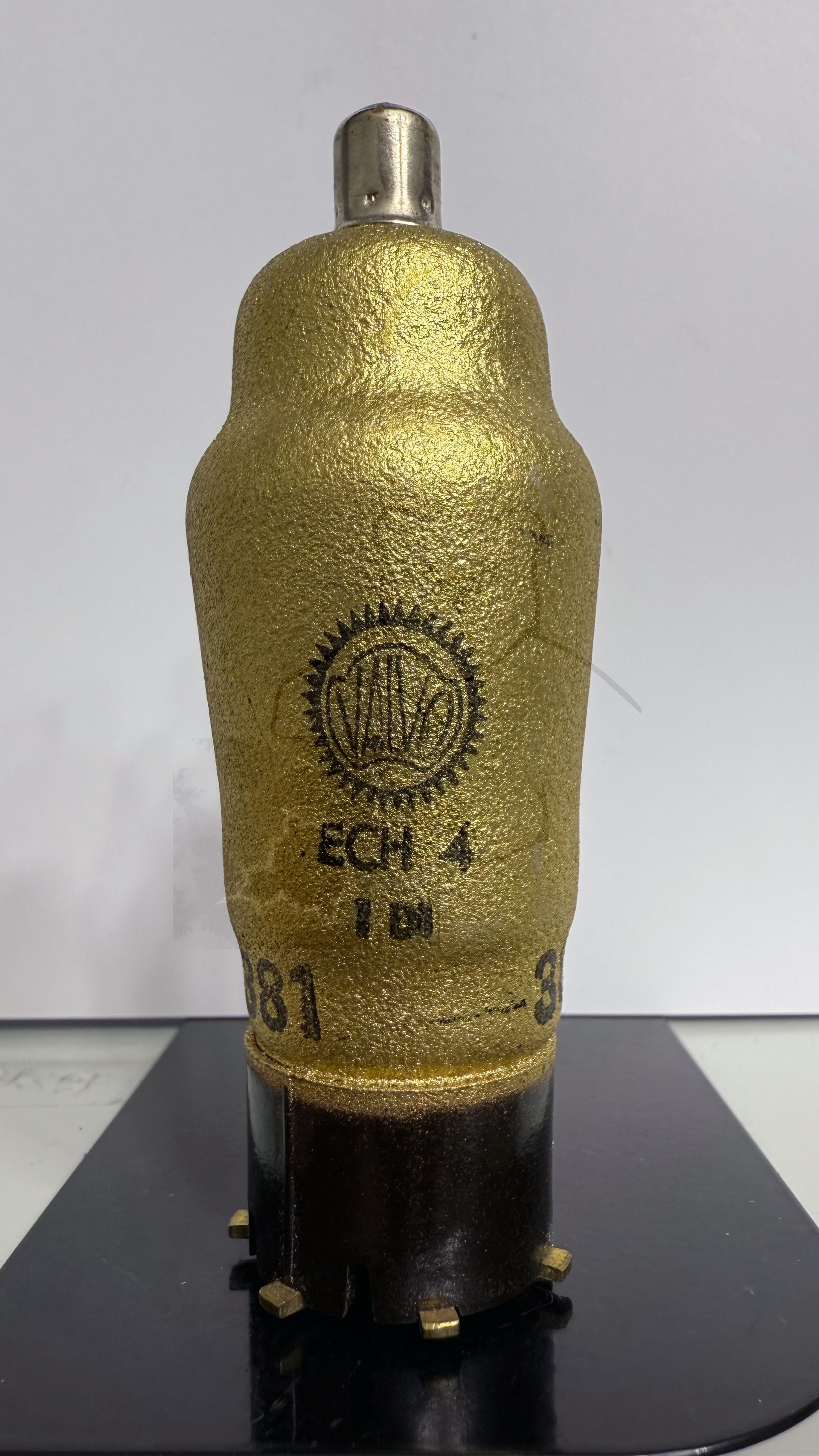

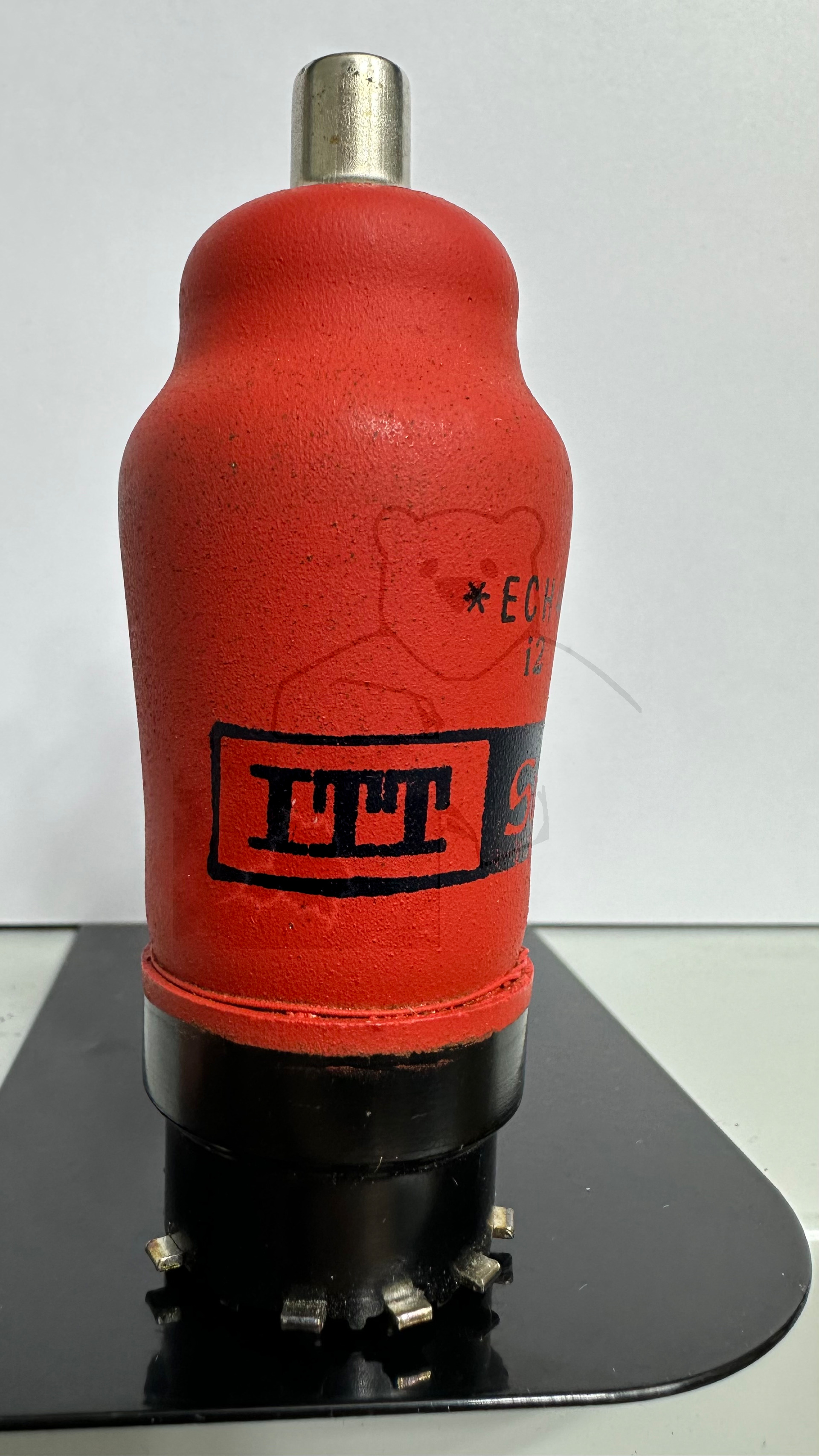

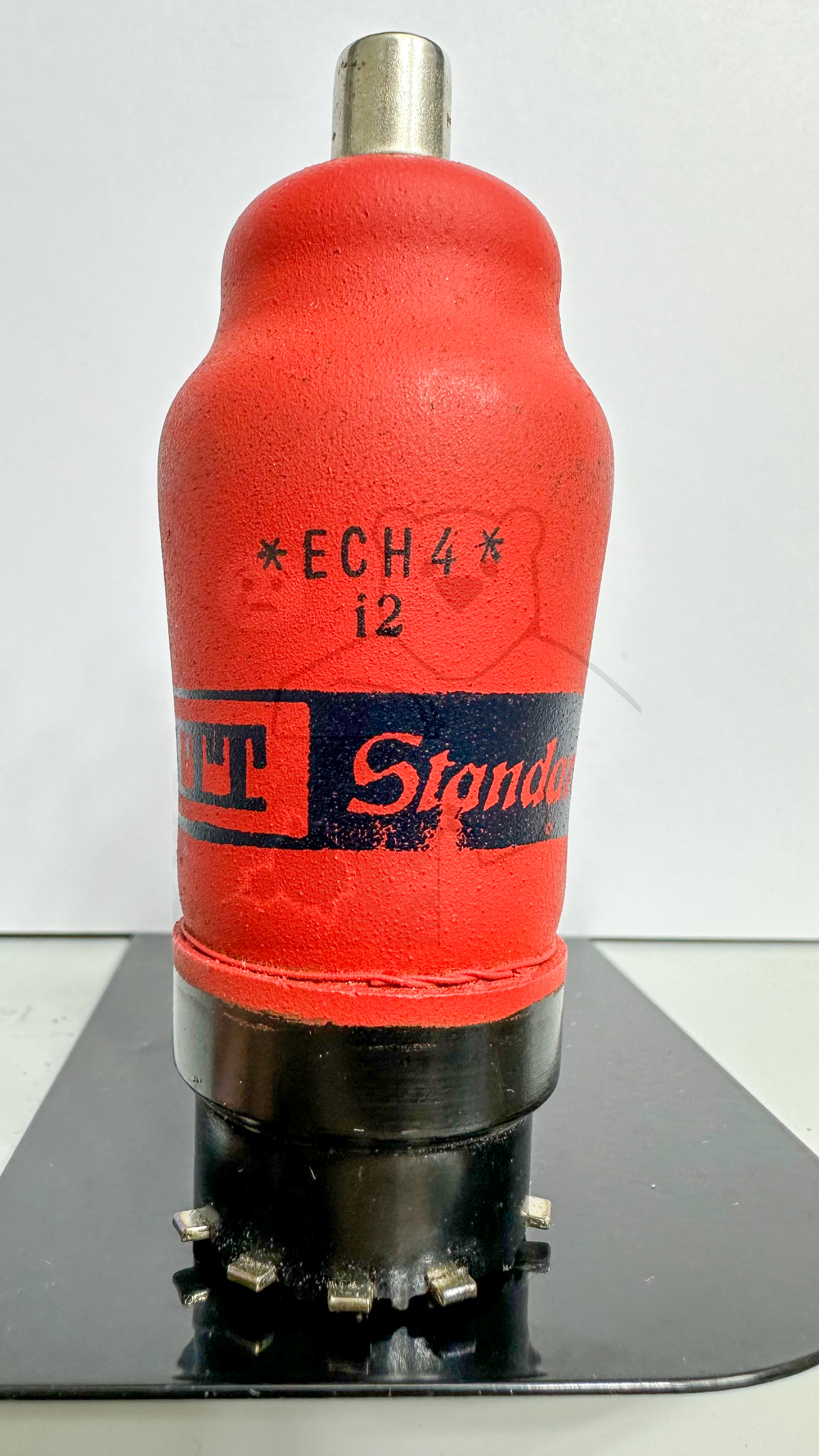

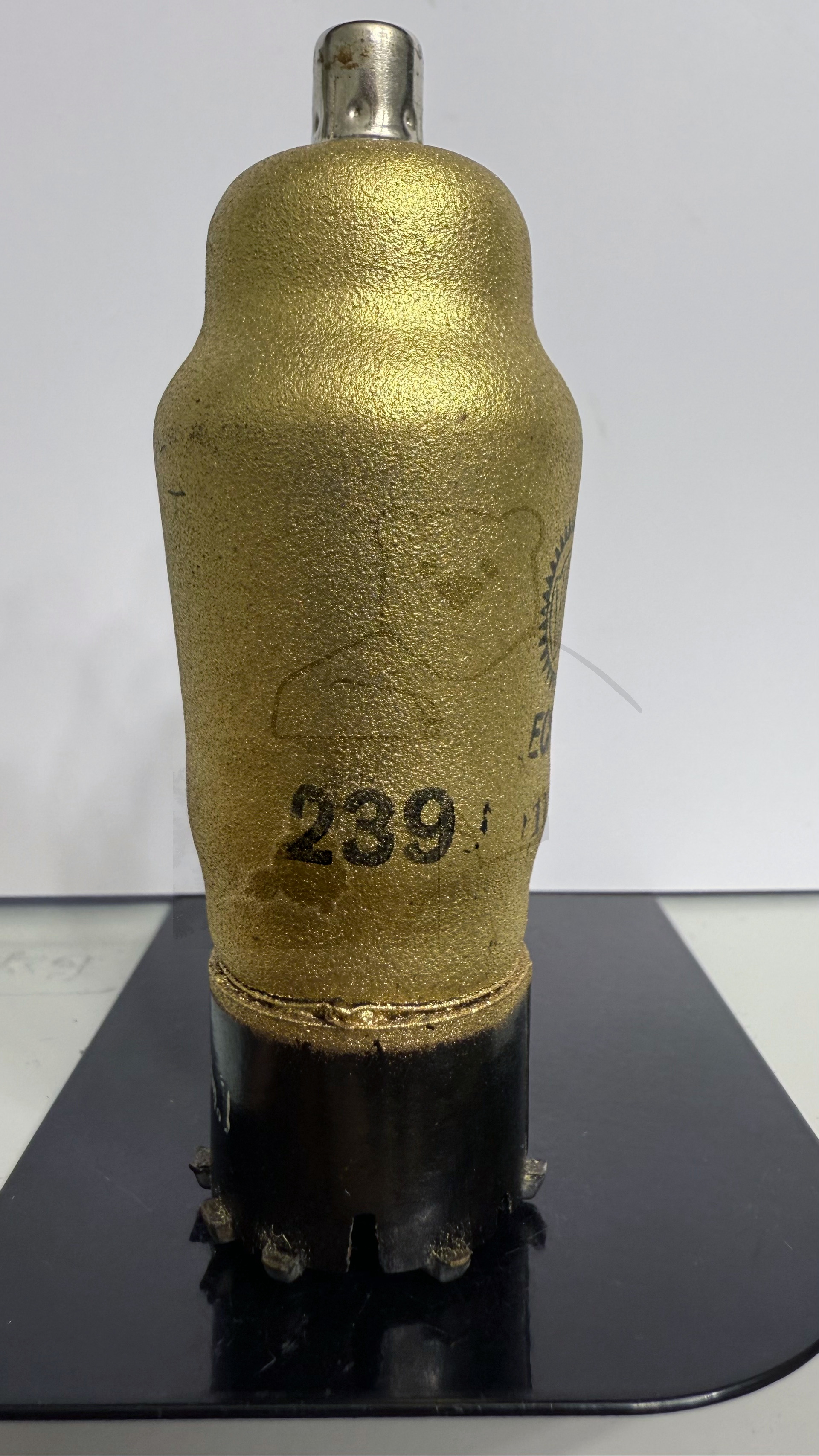

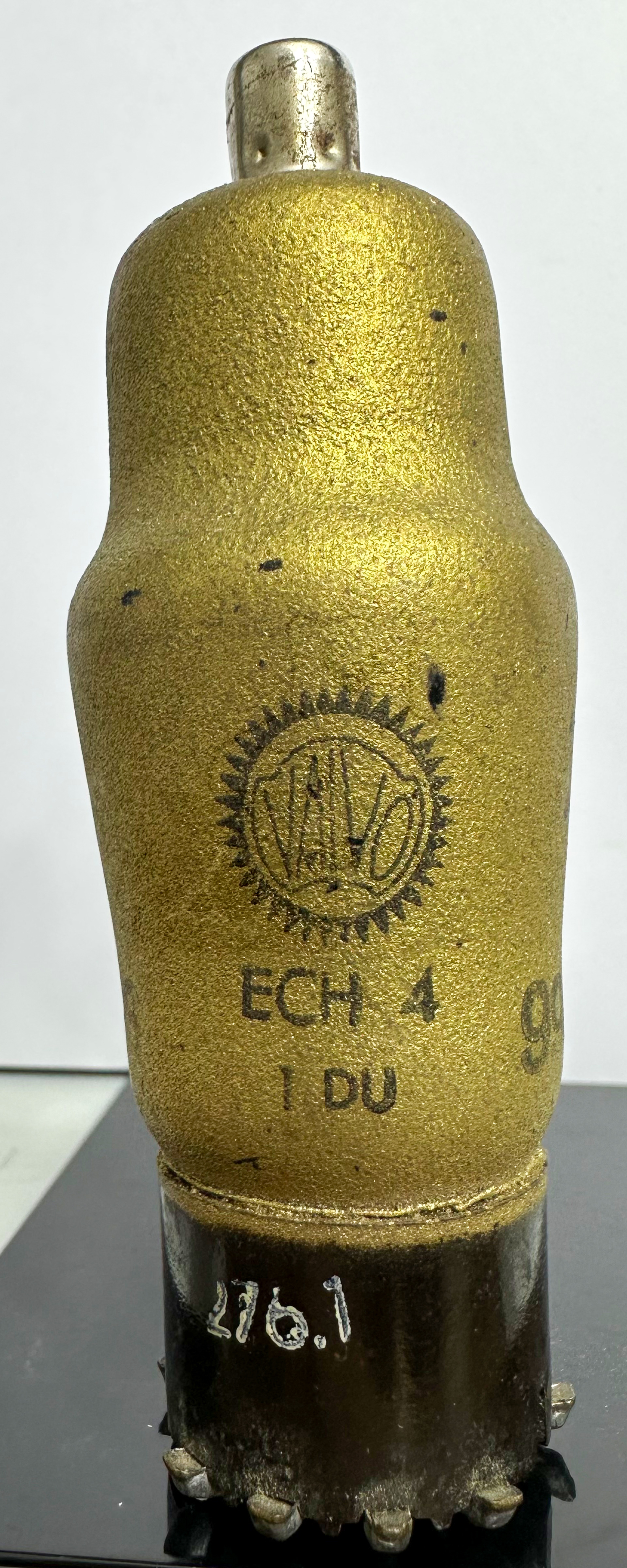

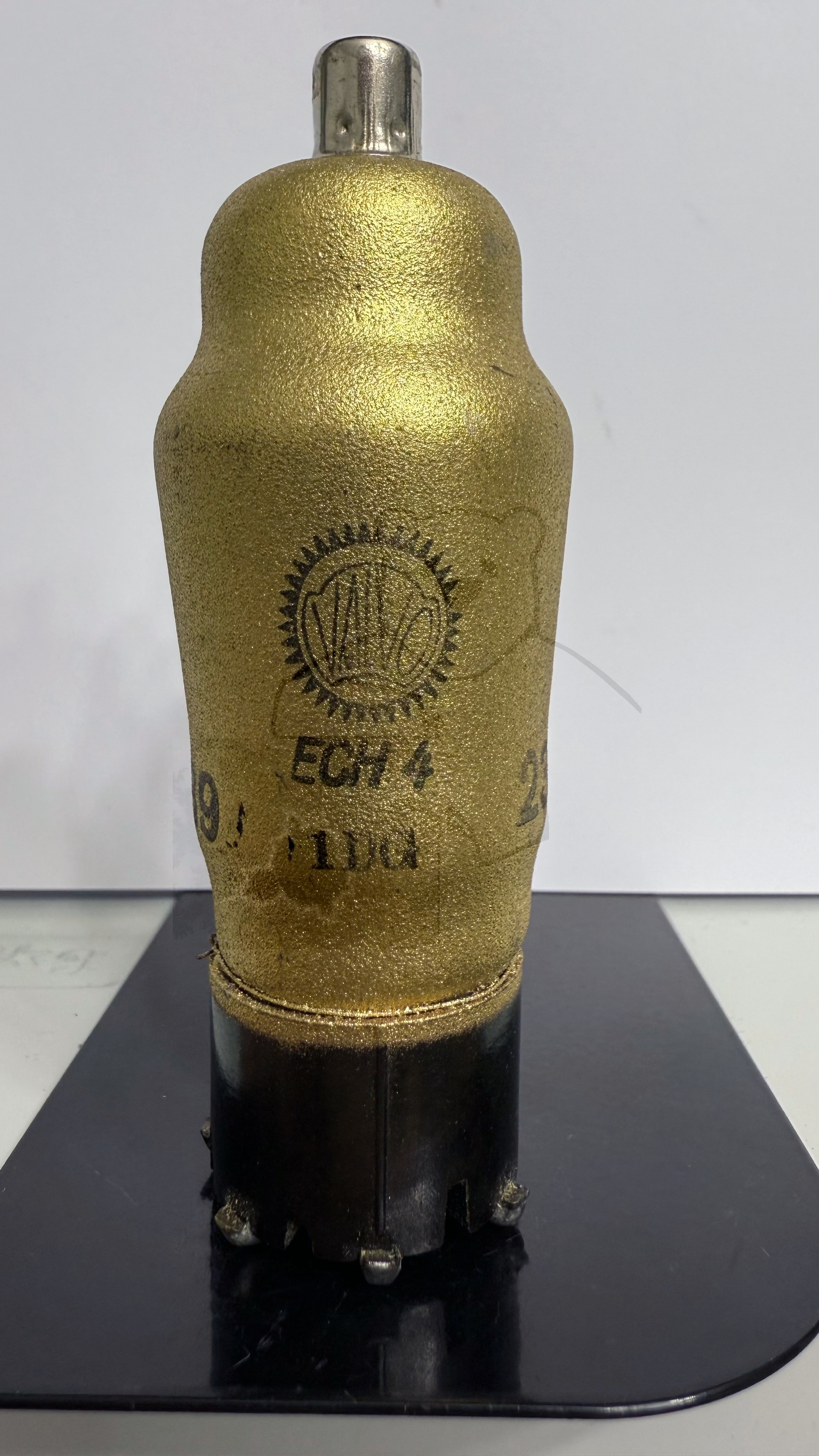

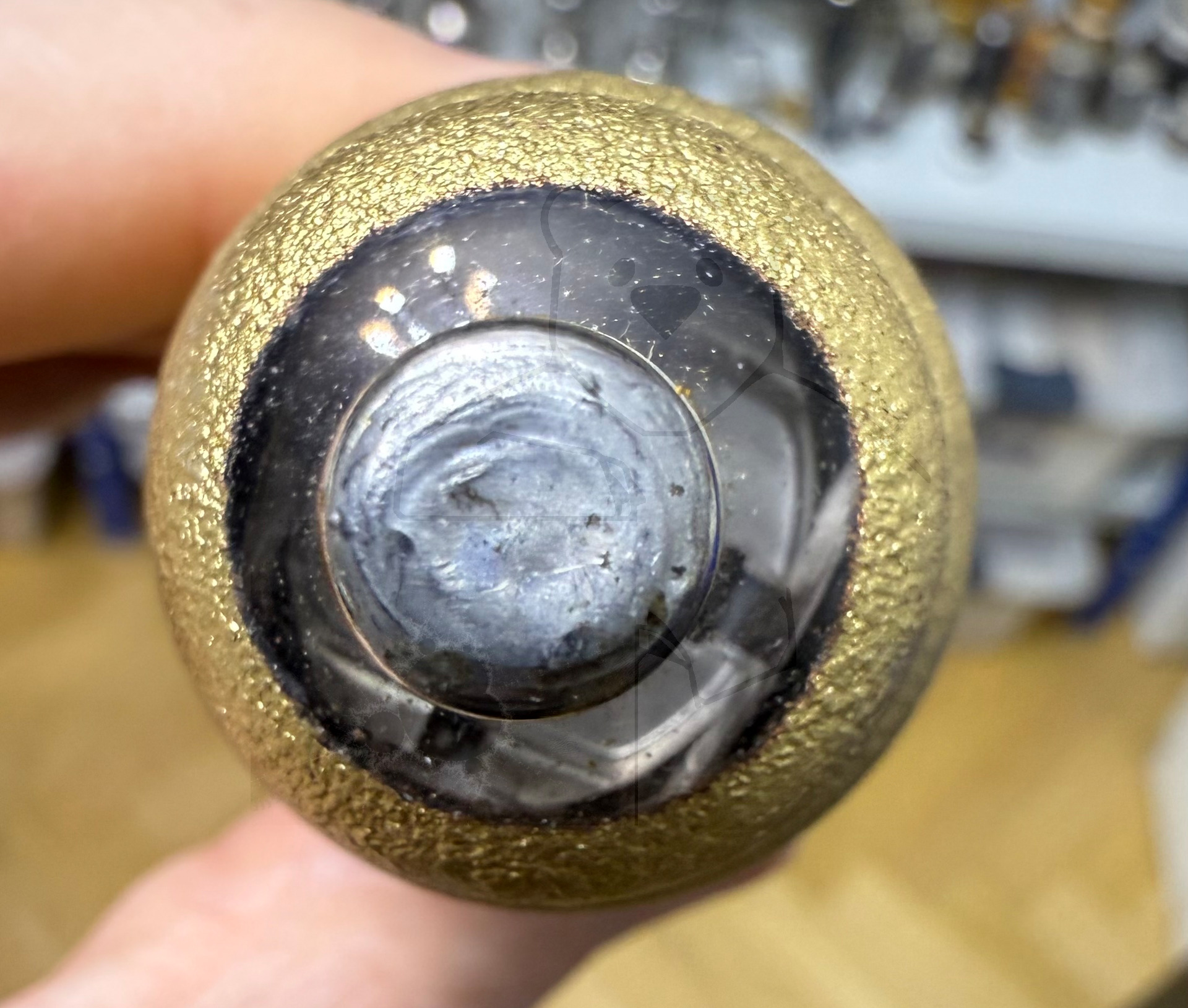

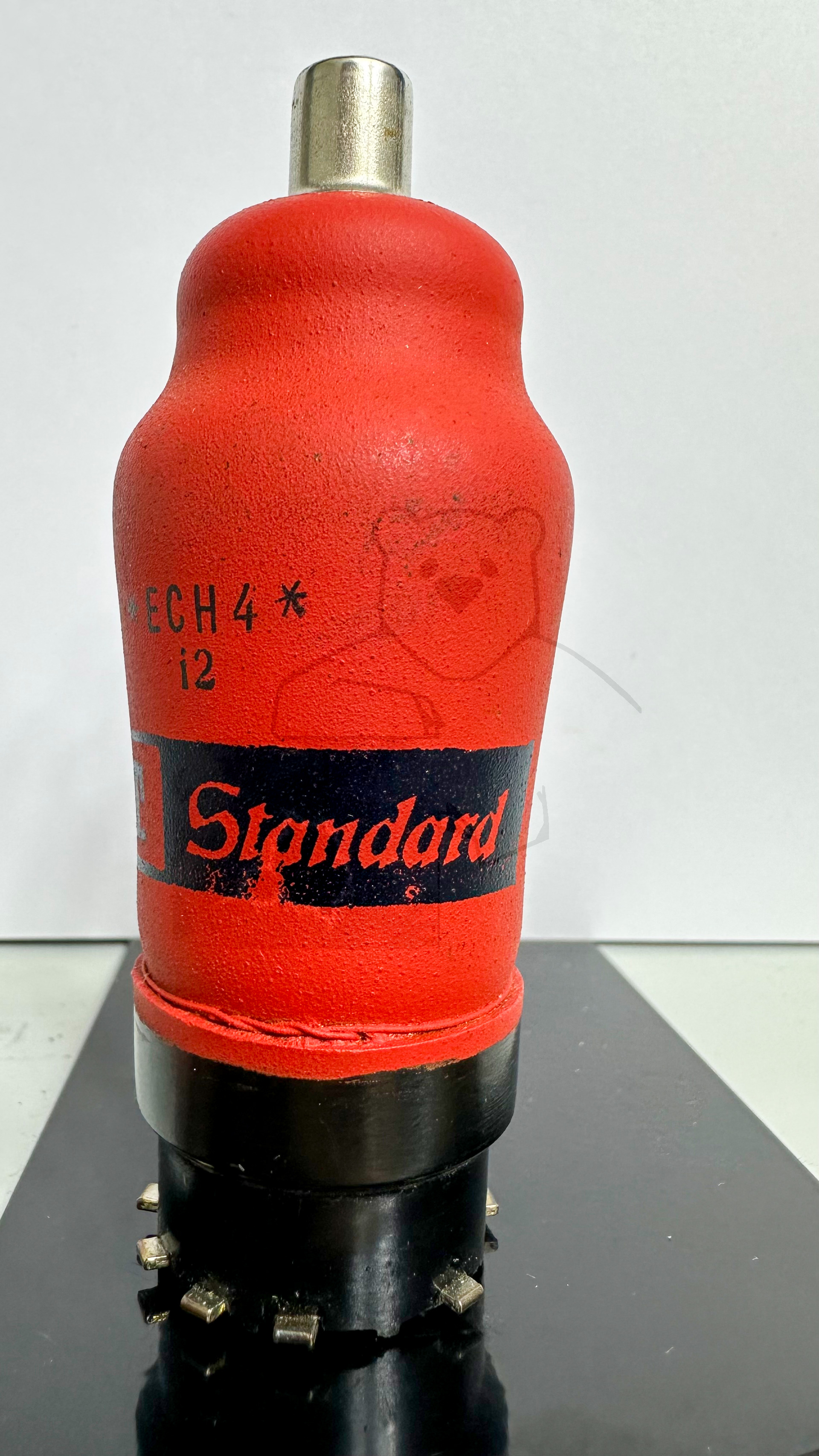

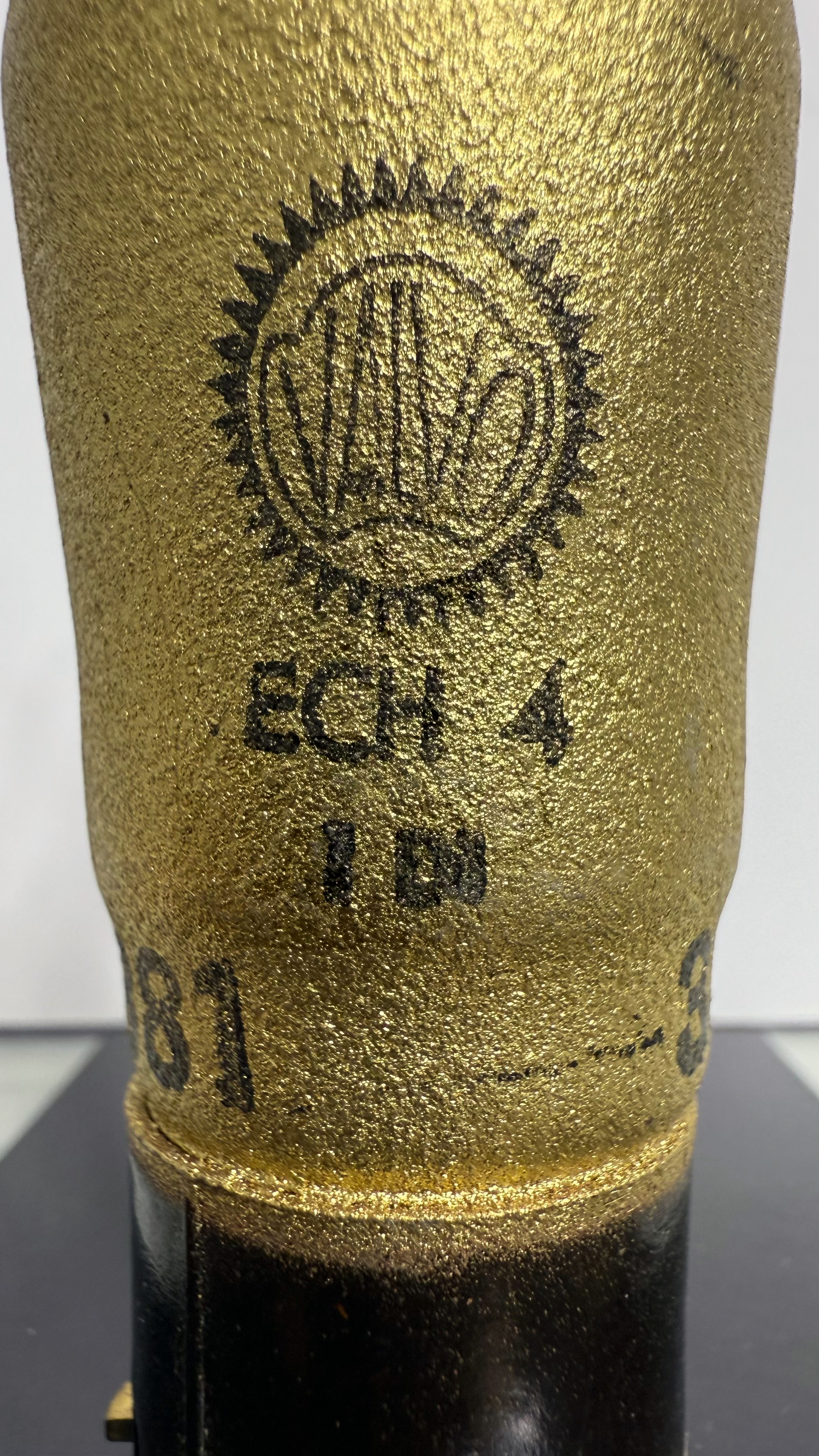

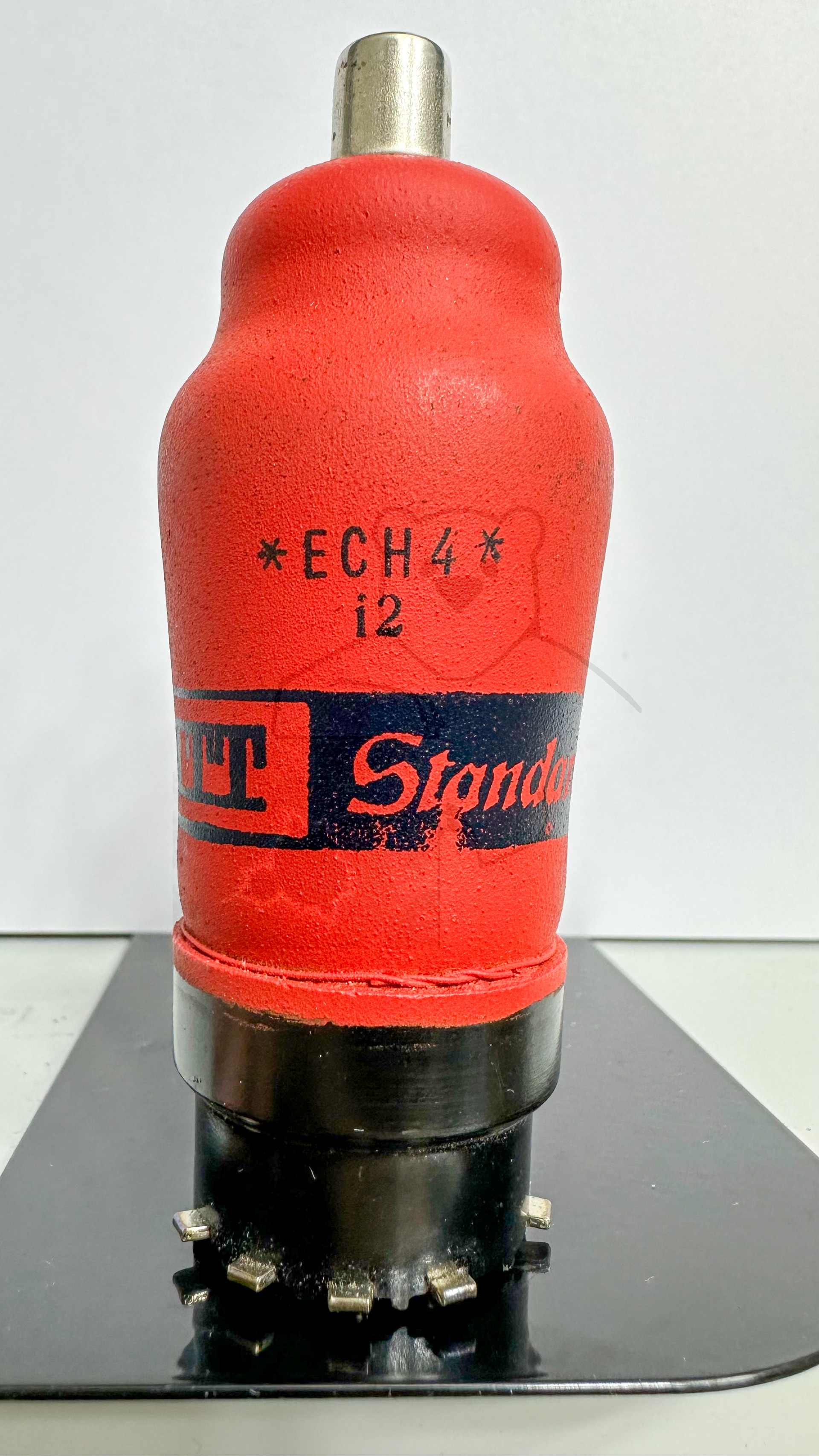

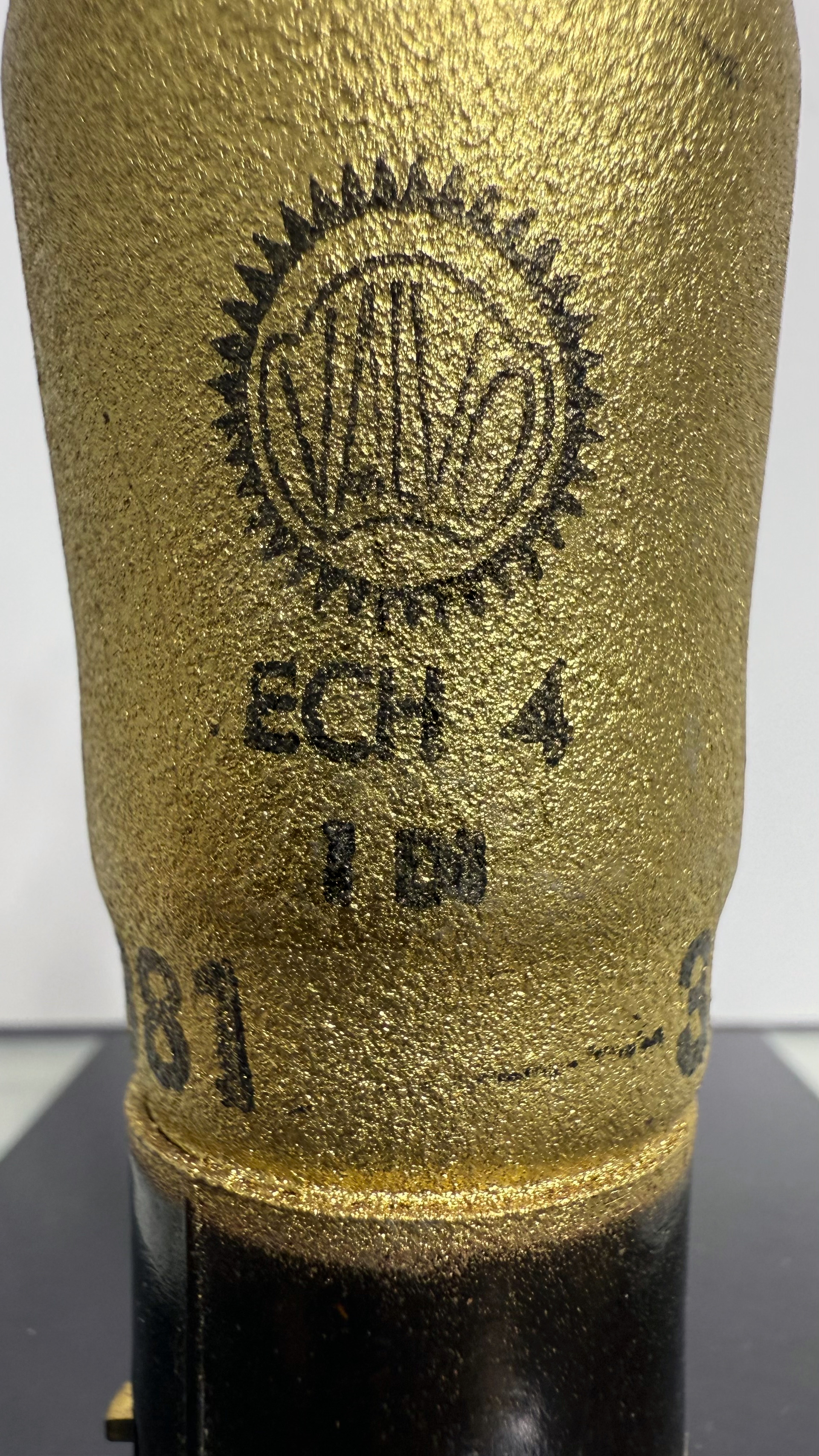

Daten und Bilder der Röhre: ECH4

🔎 Beschreibung der Röhre: ECH4

Name	ECH4
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,35
Art der Heizung	Indirekt

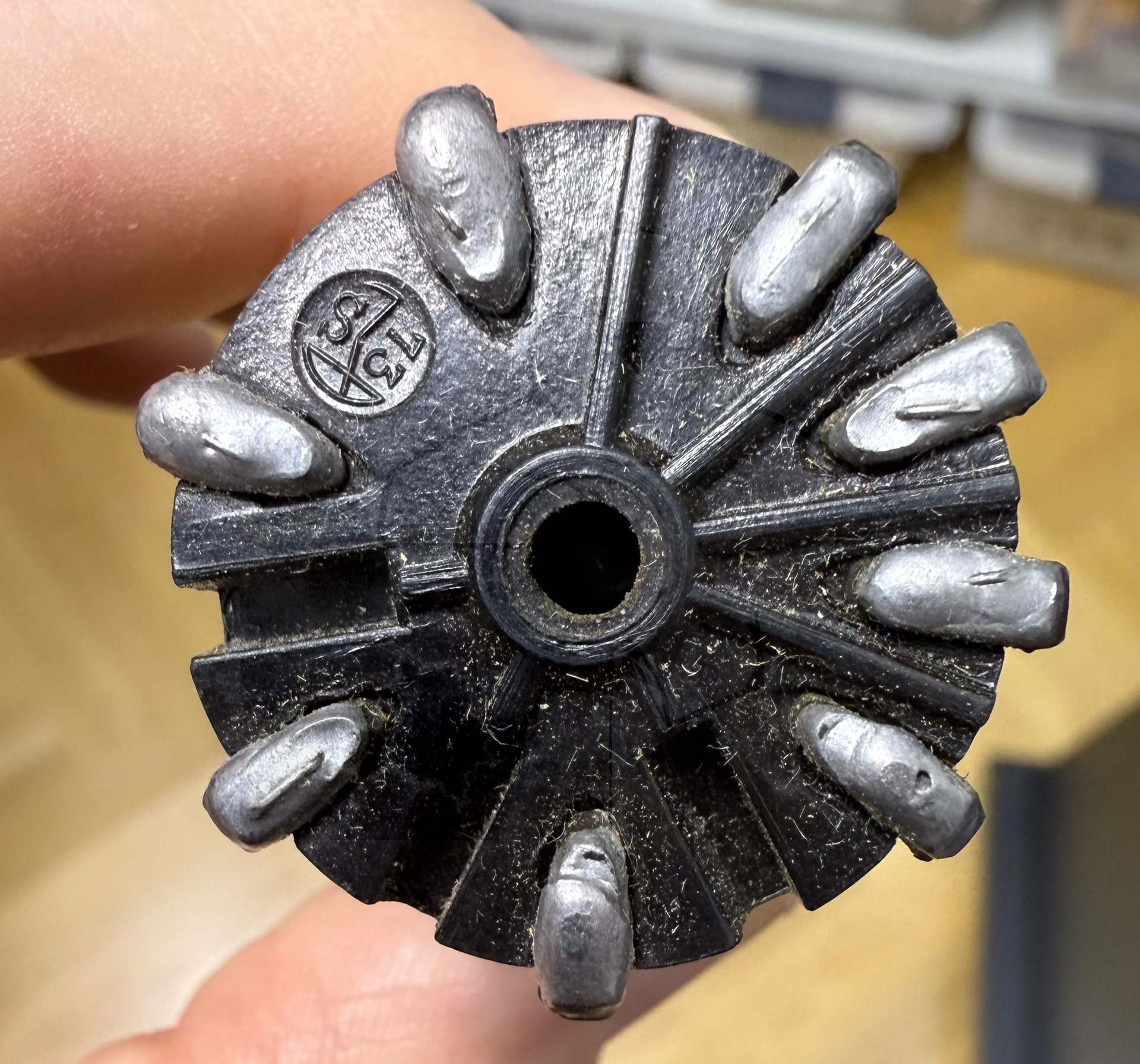

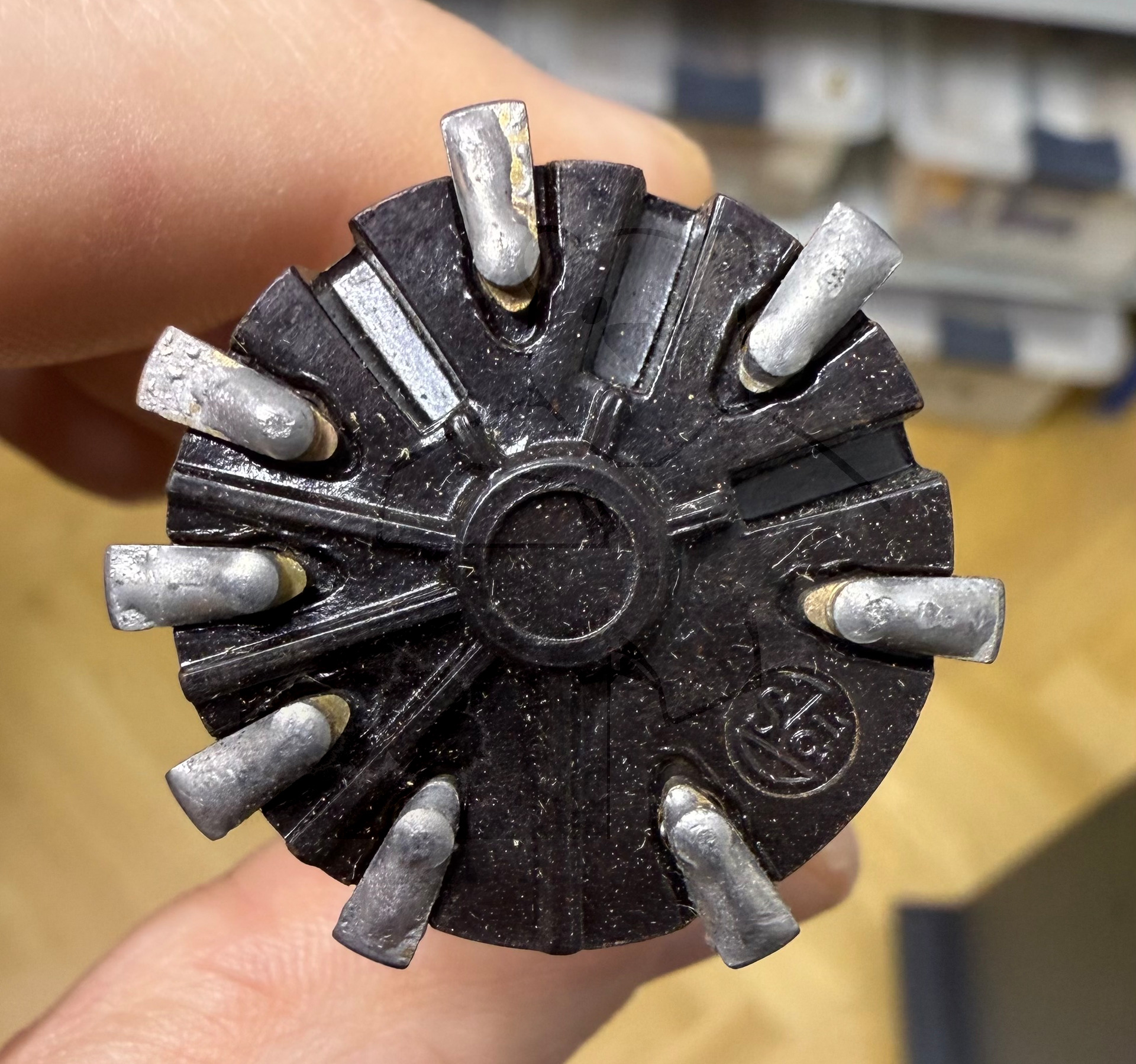

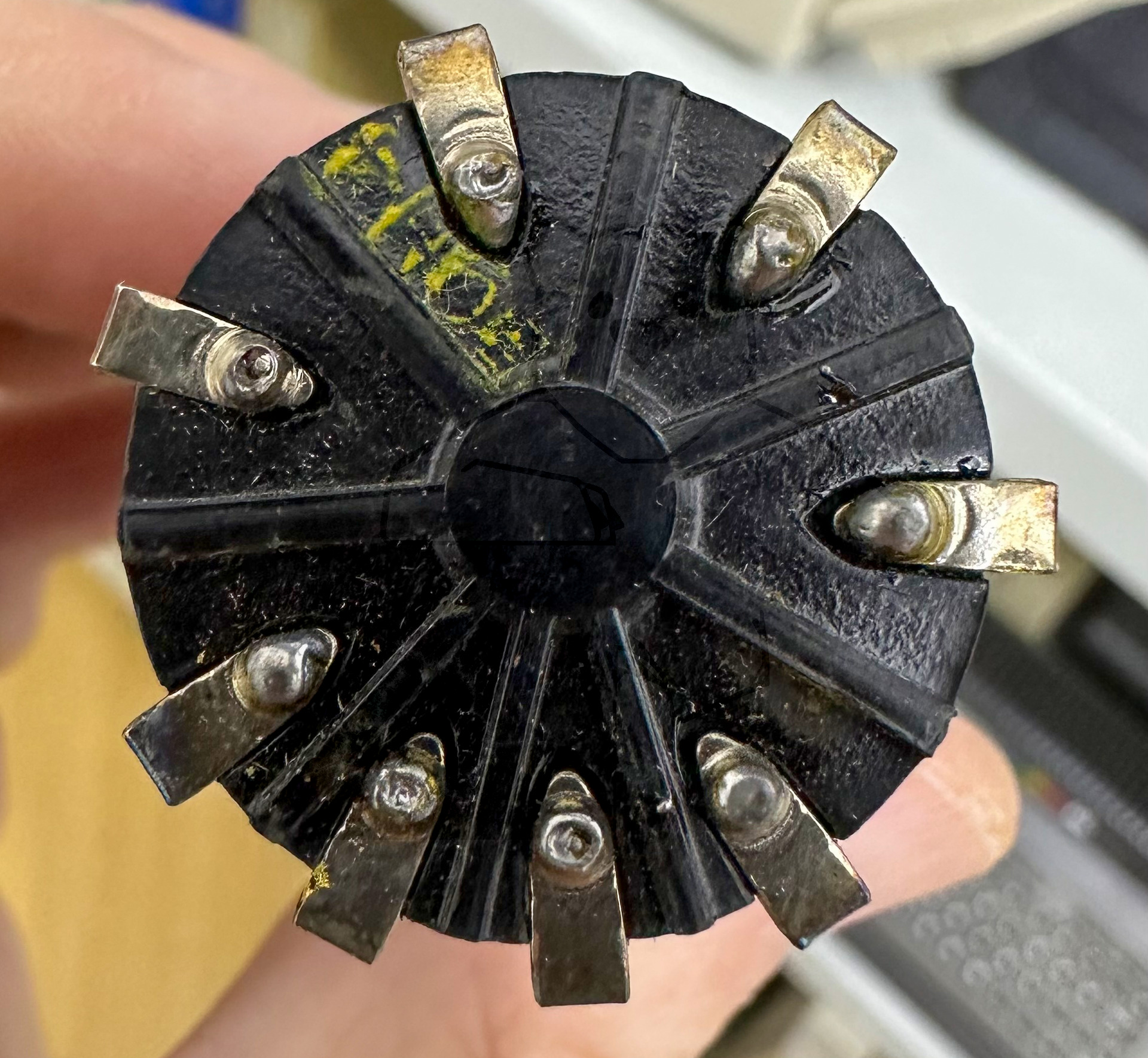

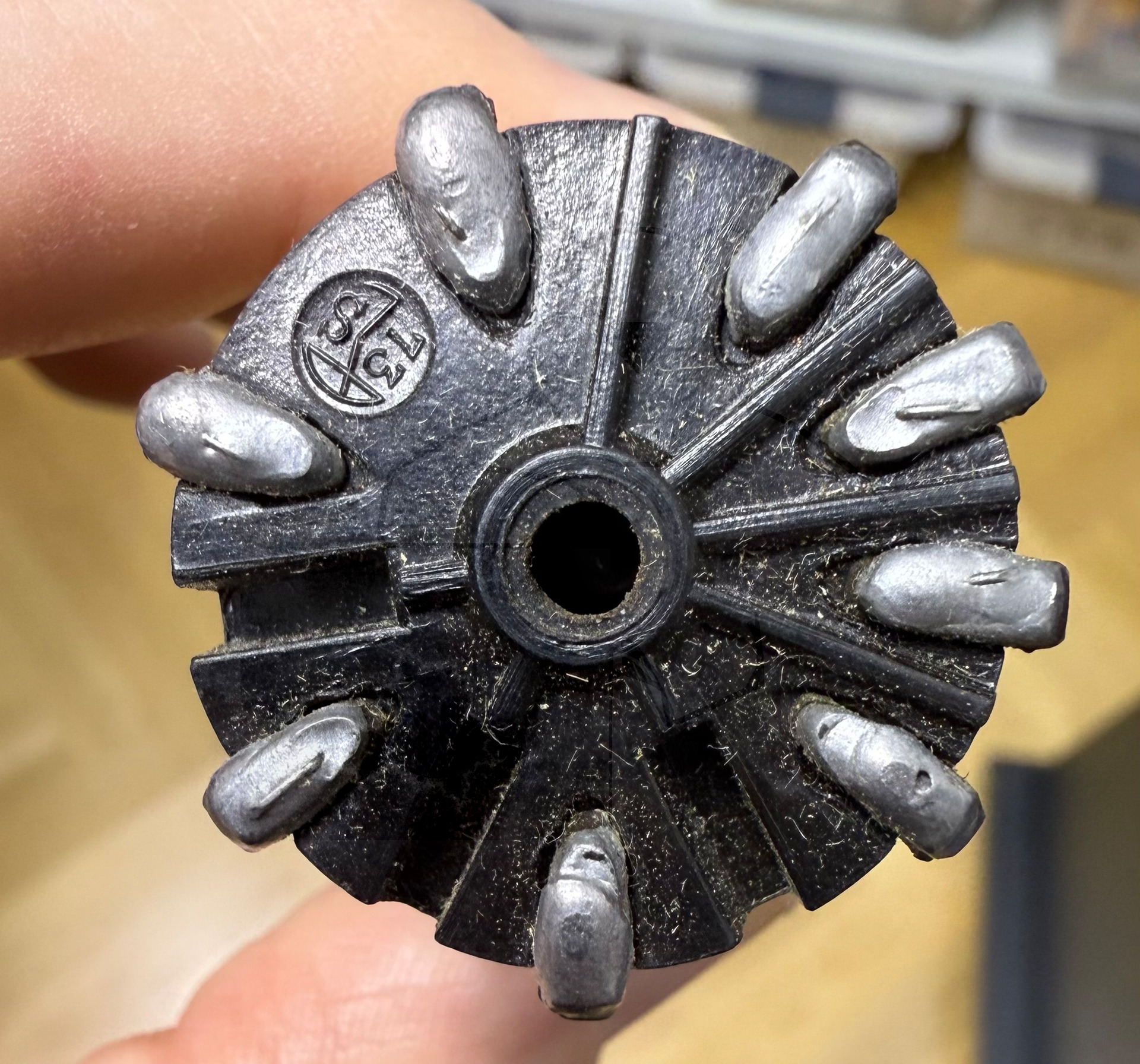

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:25:40

🔎 Beschreibung der Systeme für die Röhre: ECH4

	System 1	System 2
Kathode	1	1

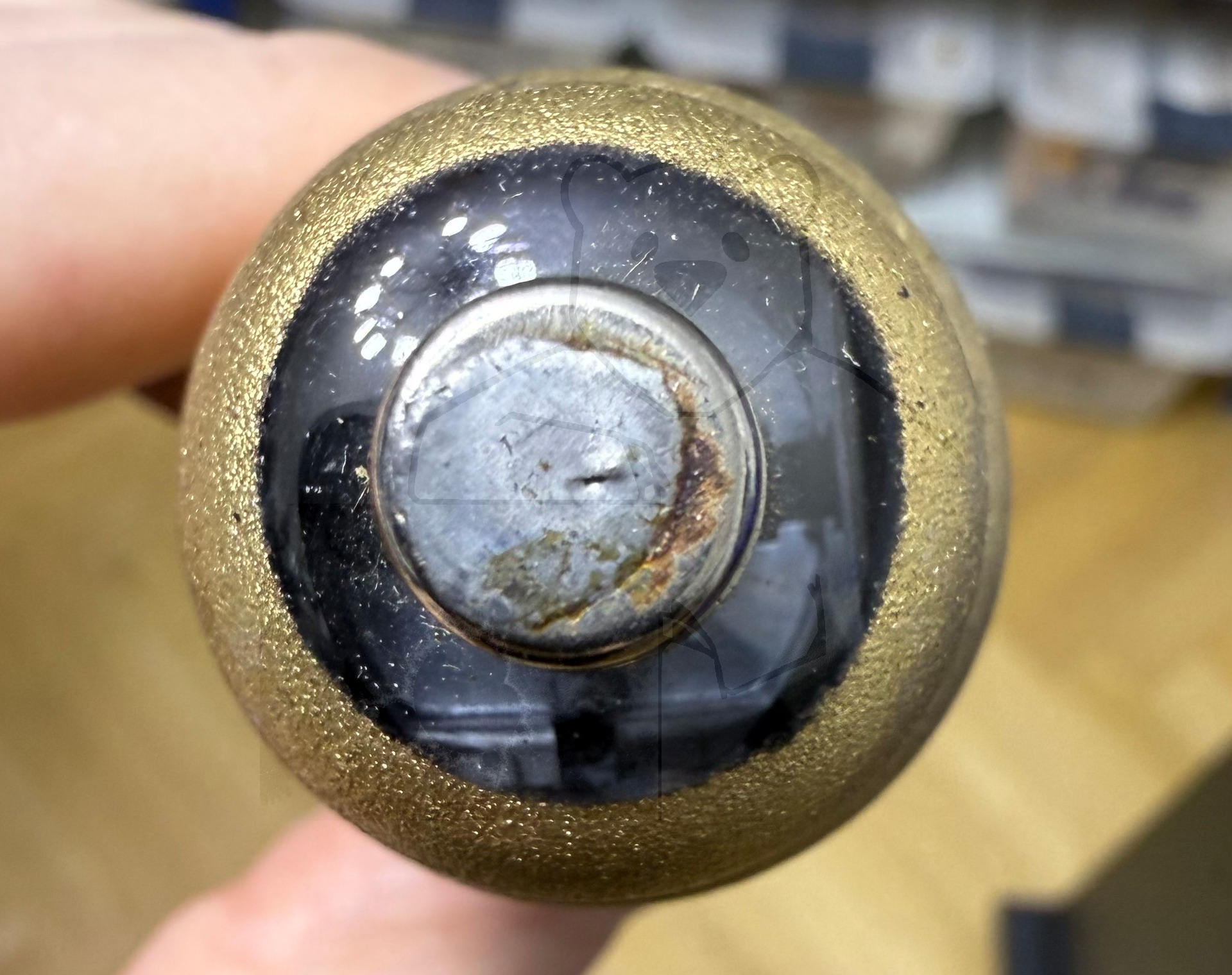

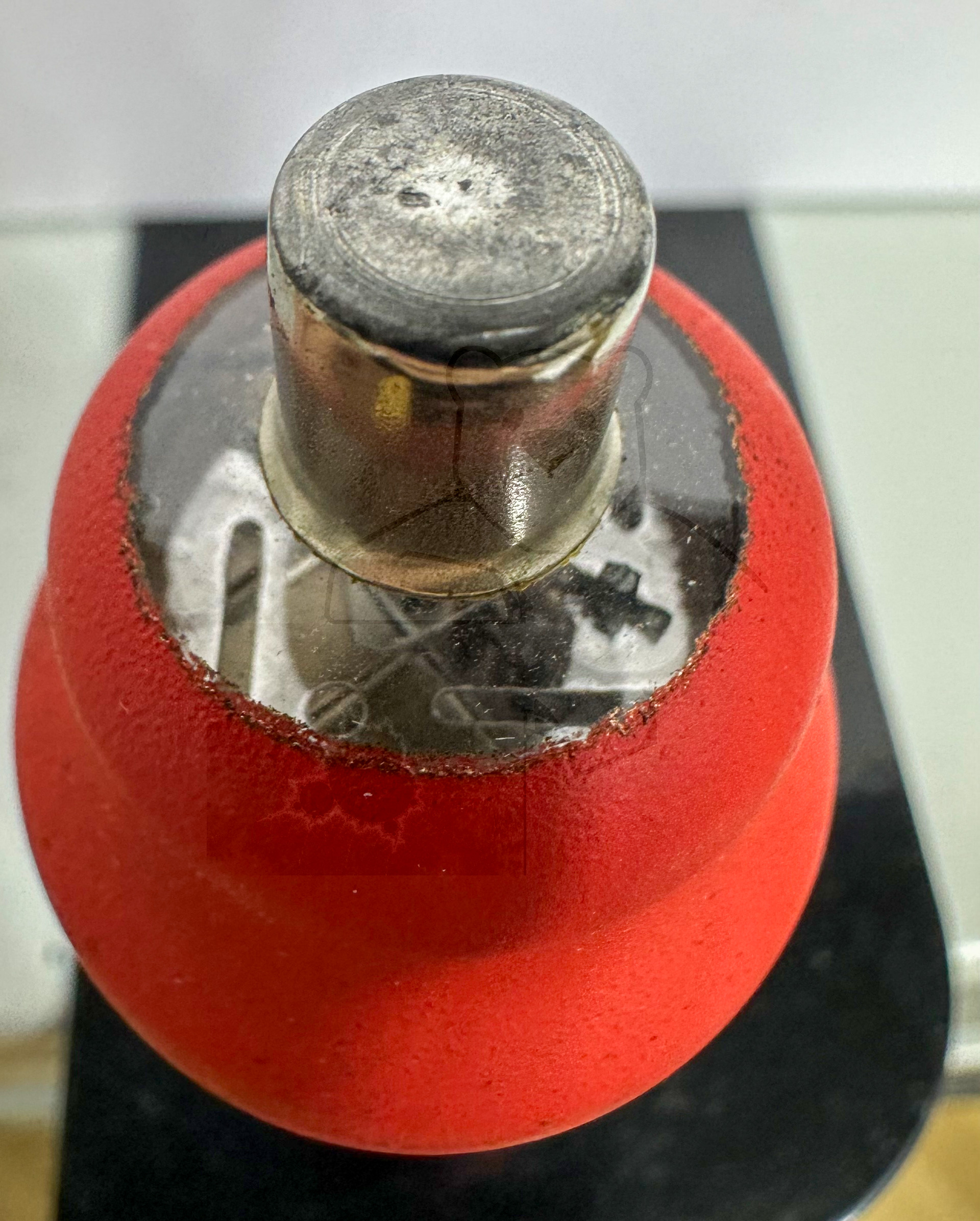

Gitter 1	6	Kappe
Gitter 2		7
Gitter 3		5
Gitter 4		7
Gitter 5		1
Gitter 6
Gitter 7
Anode 1	4	8
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Triode, Allgemein	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

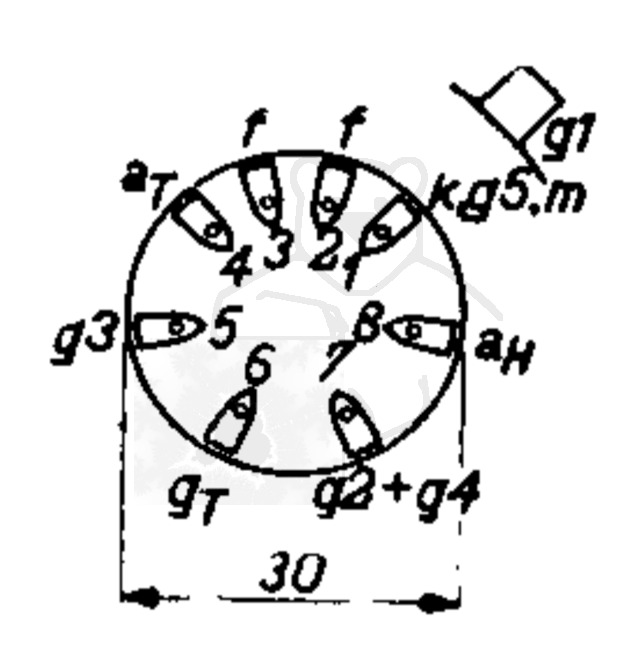

🔎 Sockelschaltung der ECH4

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ECH4

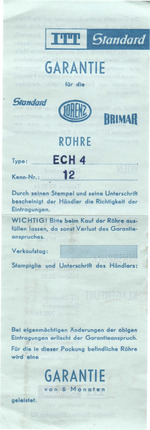

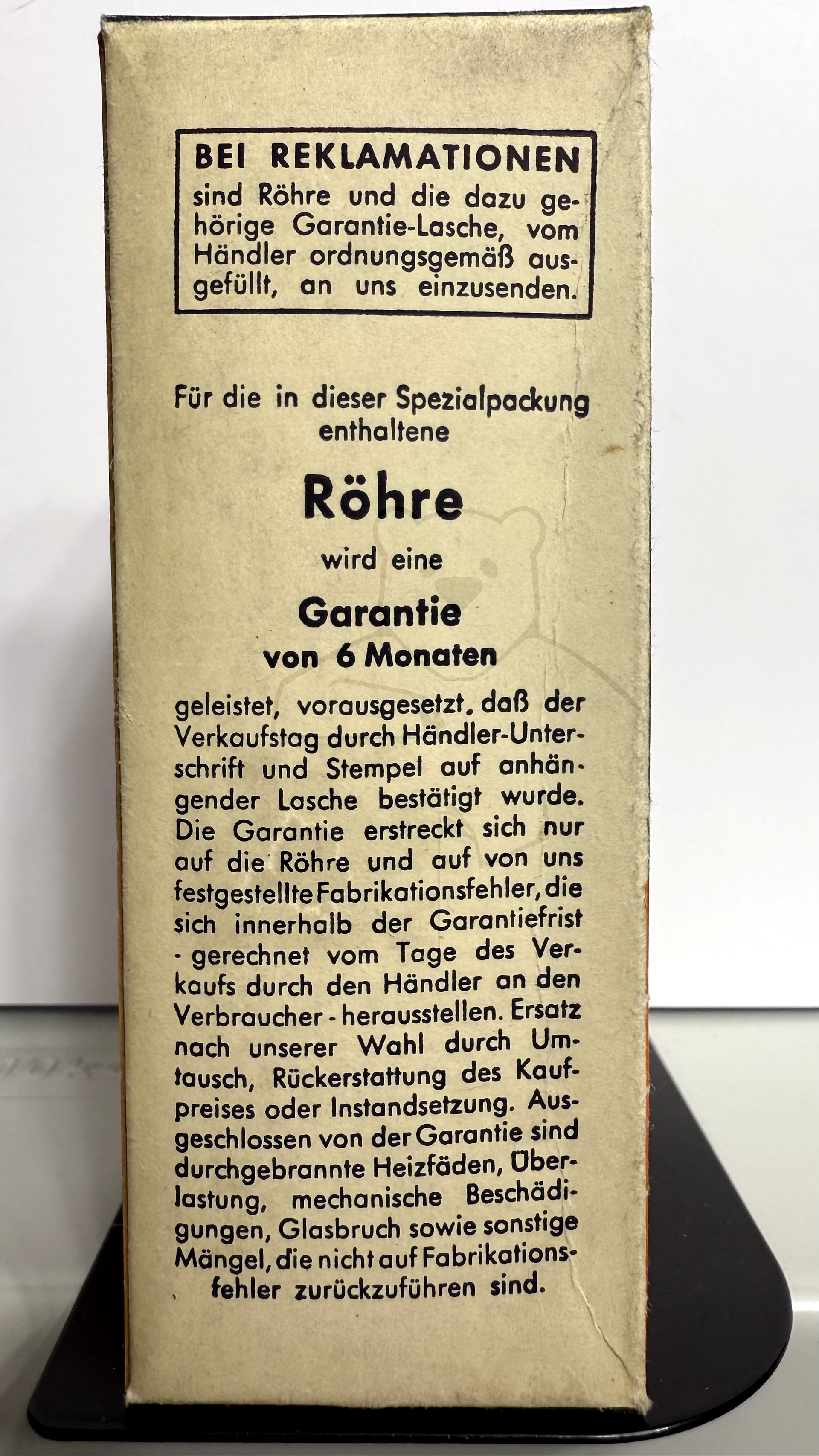

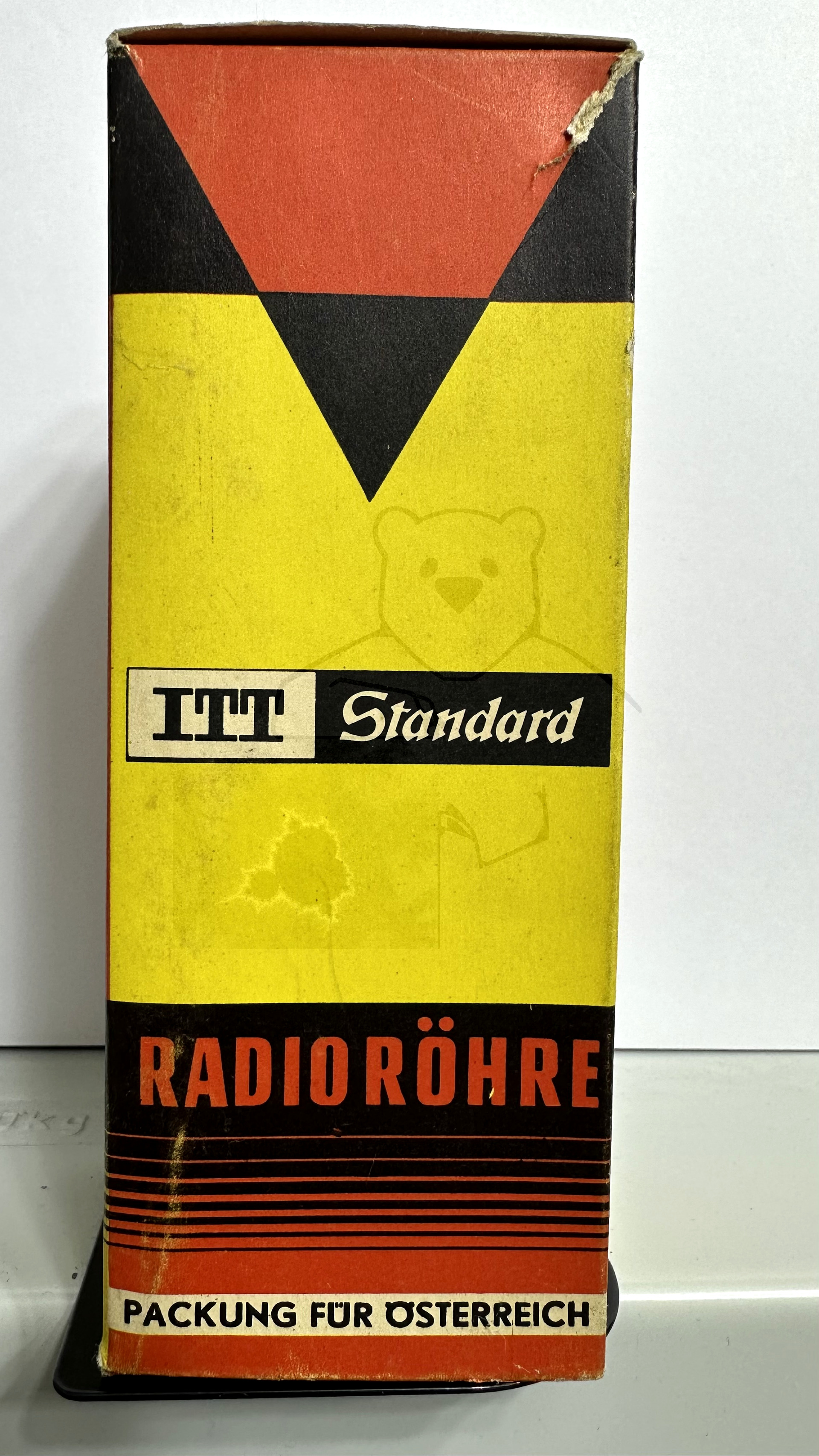

Garantieschein ECH4 ITT-Standard, Wien.pdf (741 kB)
Anwendung ECH4 Version 1 [www.tubedata.info].pdf (231 kB)
Anwendung ECH4 Version 2 [www.tubedata.info].pdf (216 kB)
Datenblatt ECH4 Philips [www.tubedata.info].pdf (36 kB)
Pruefkarte ECH4 - Karte 1 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte ECH4 - Karte 2 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte ECH4 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)
Pruefkarte ECH4 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
