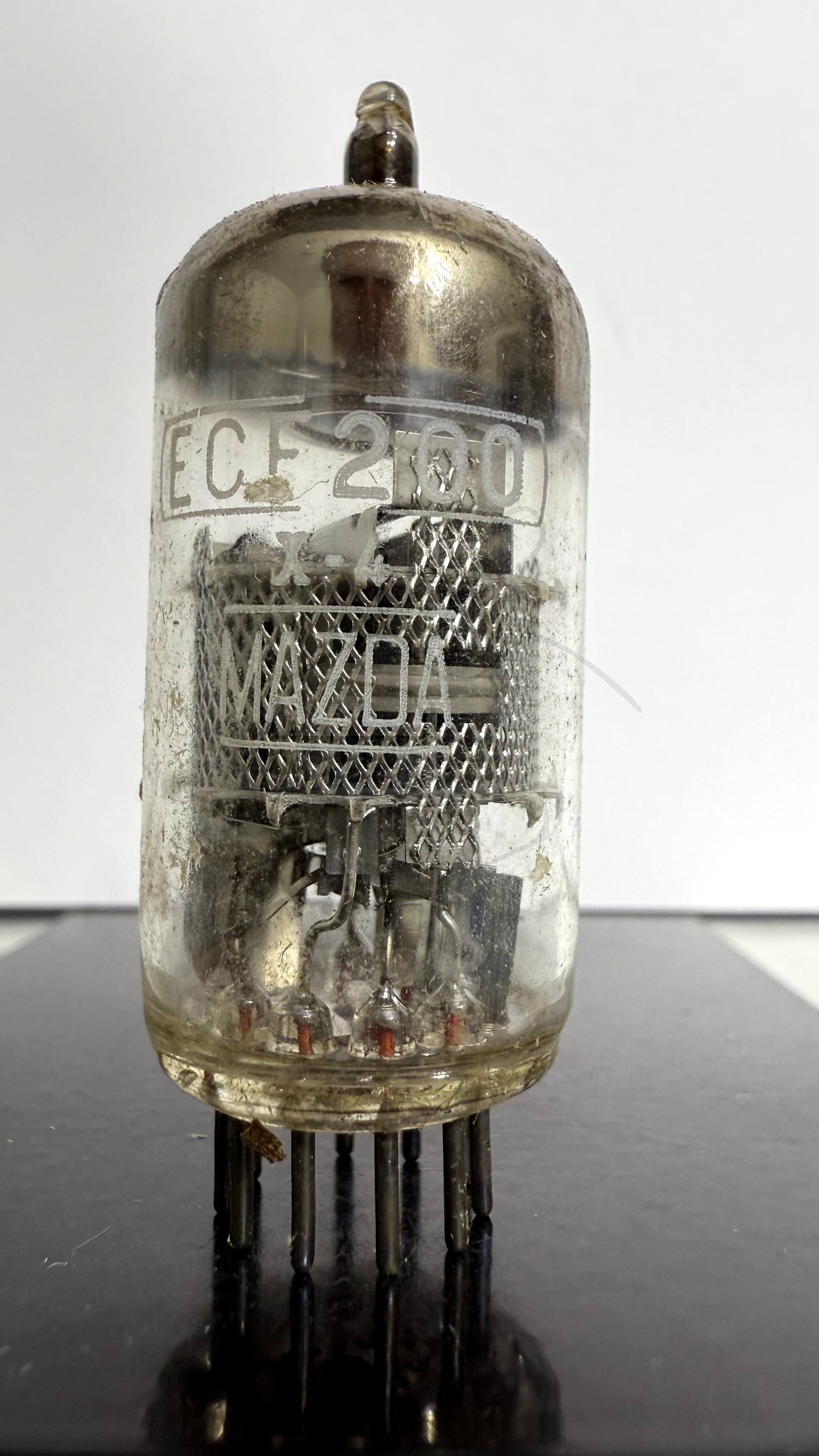

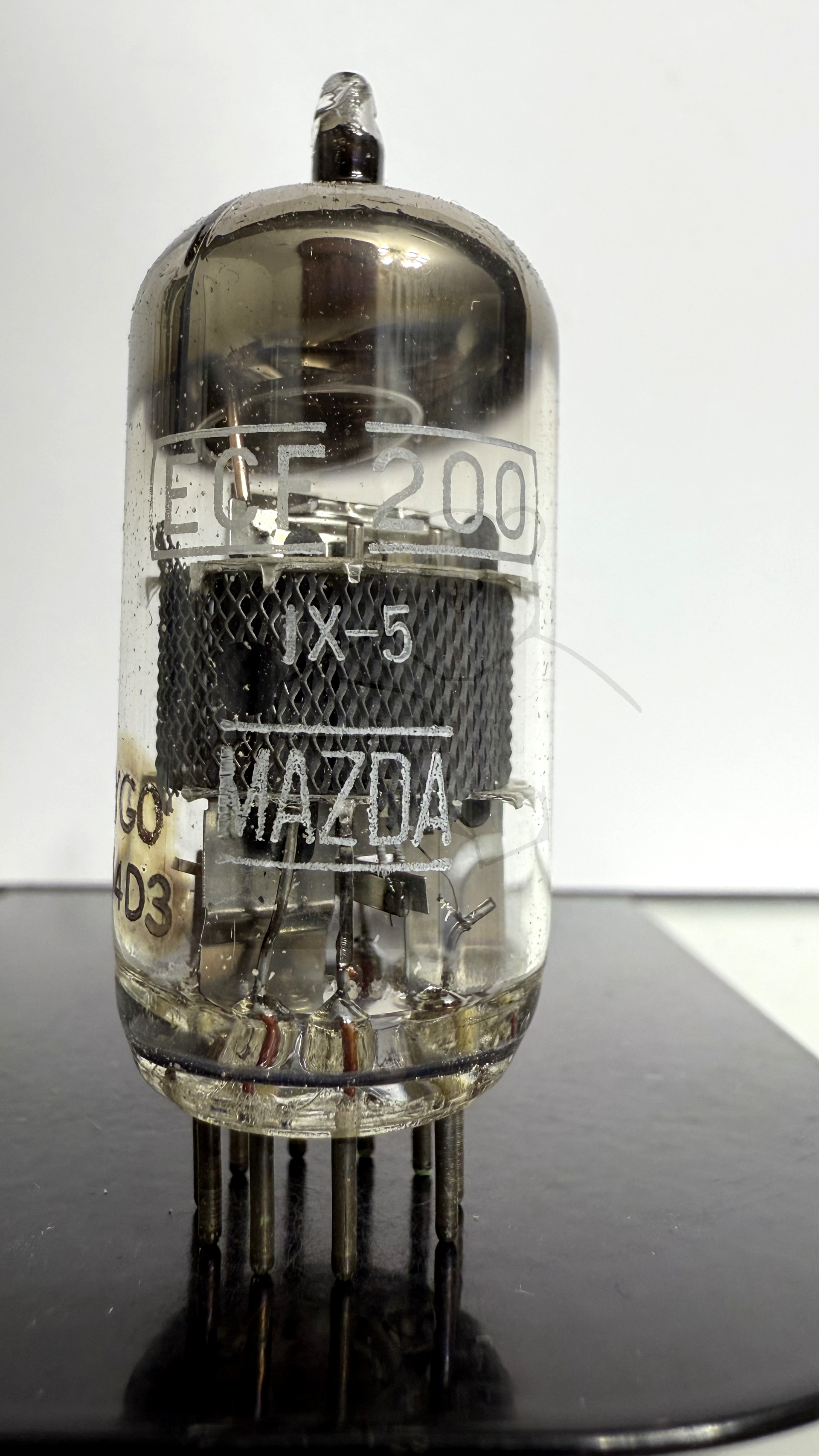

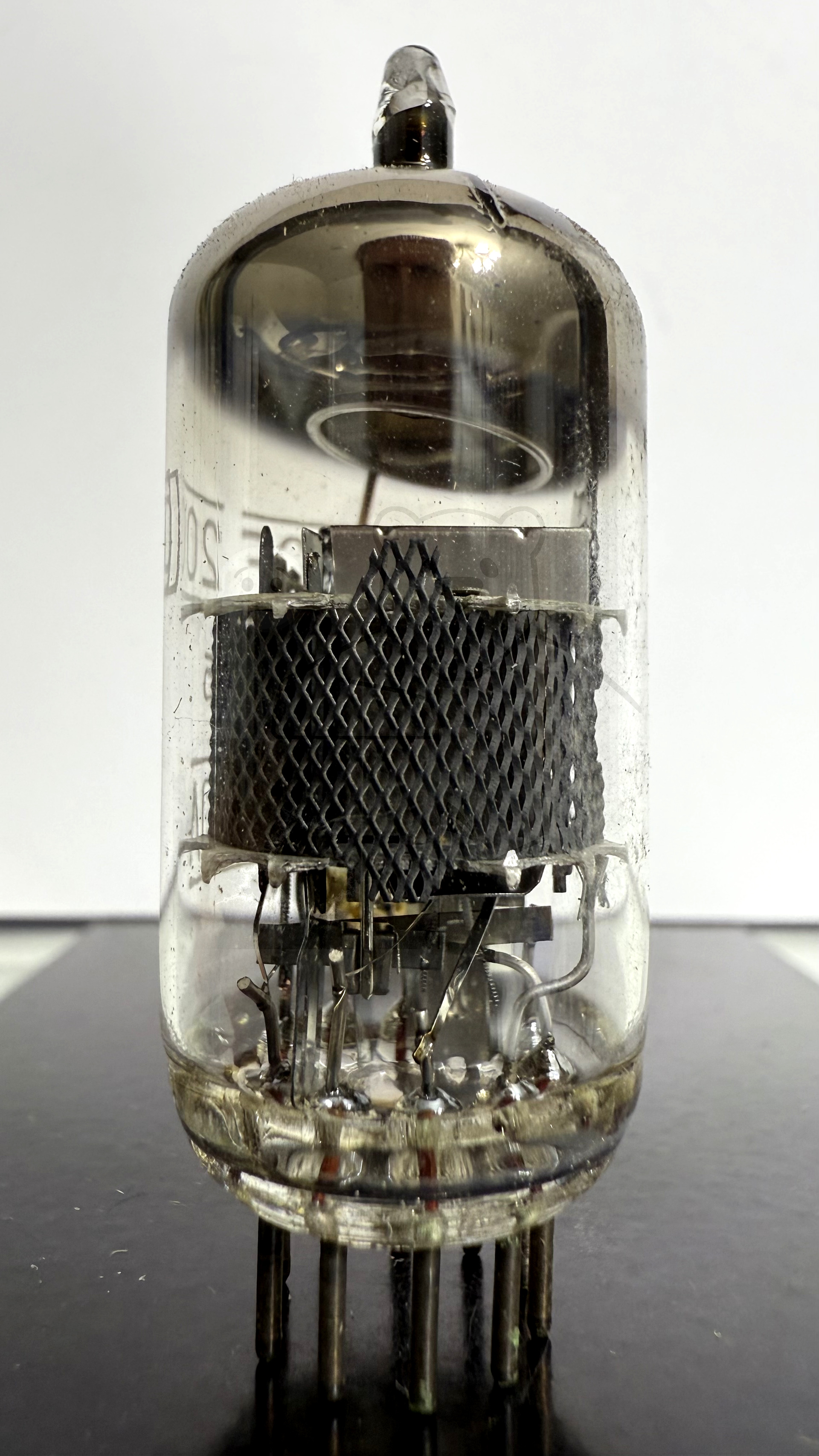

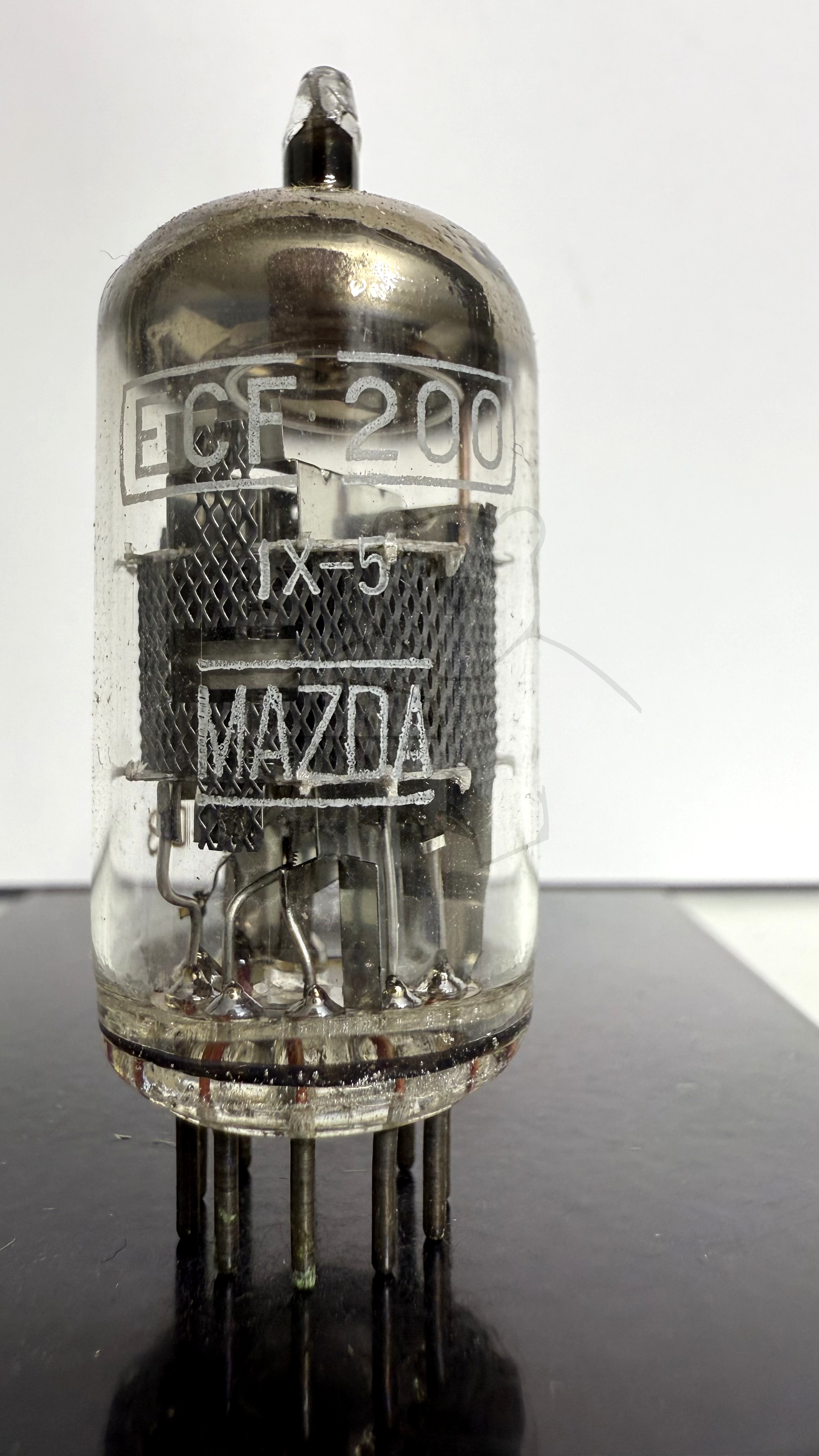

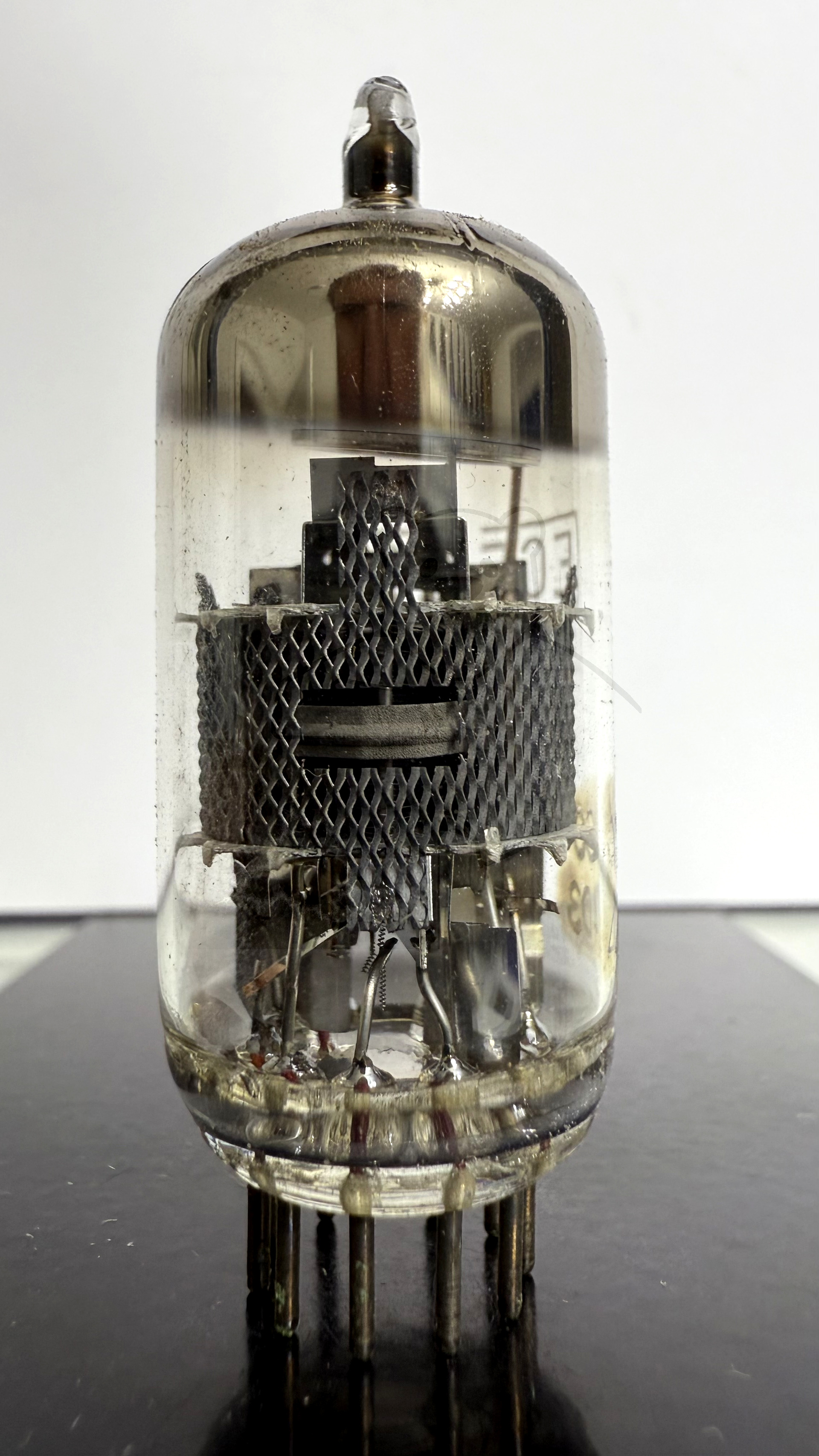

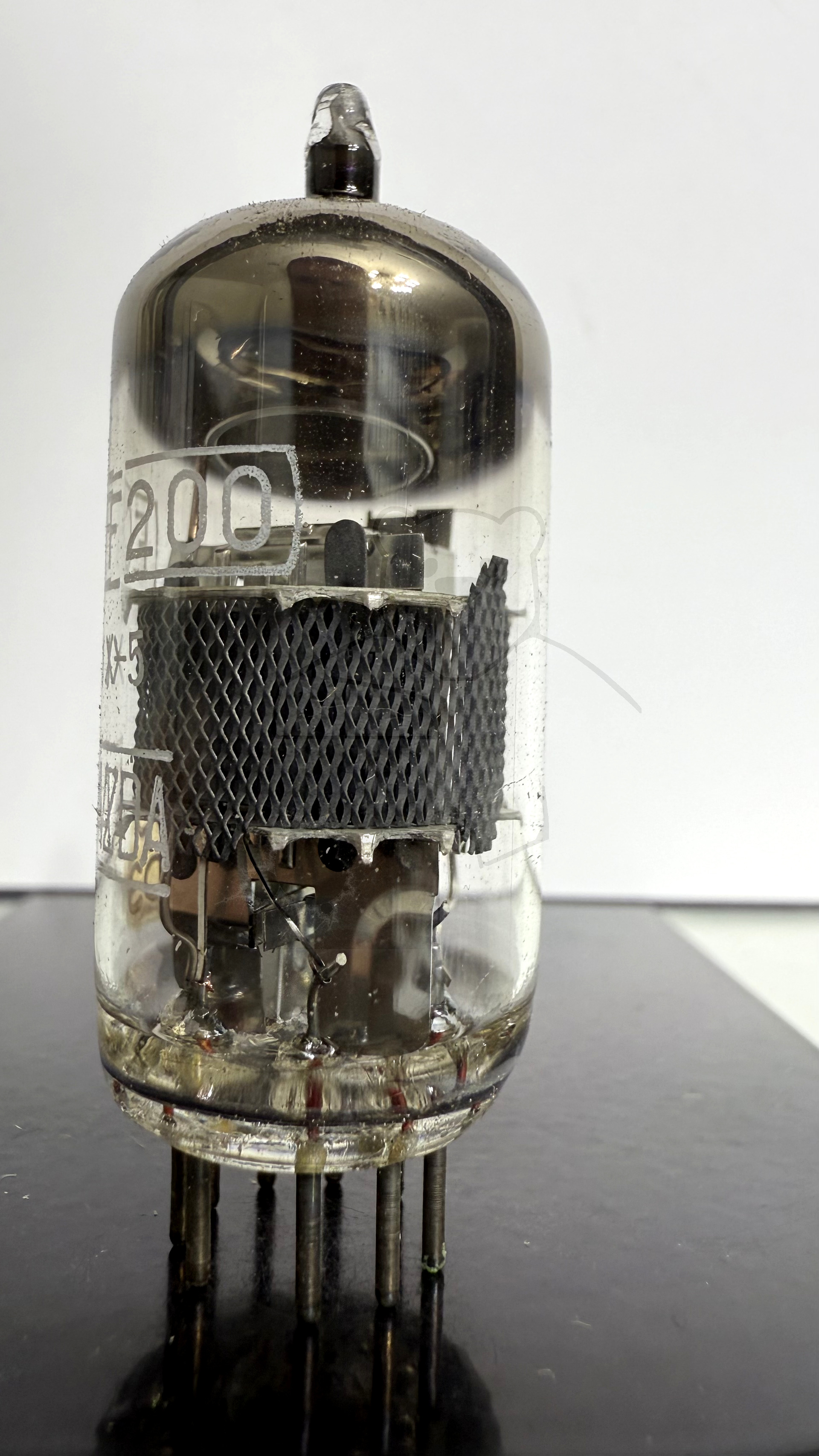

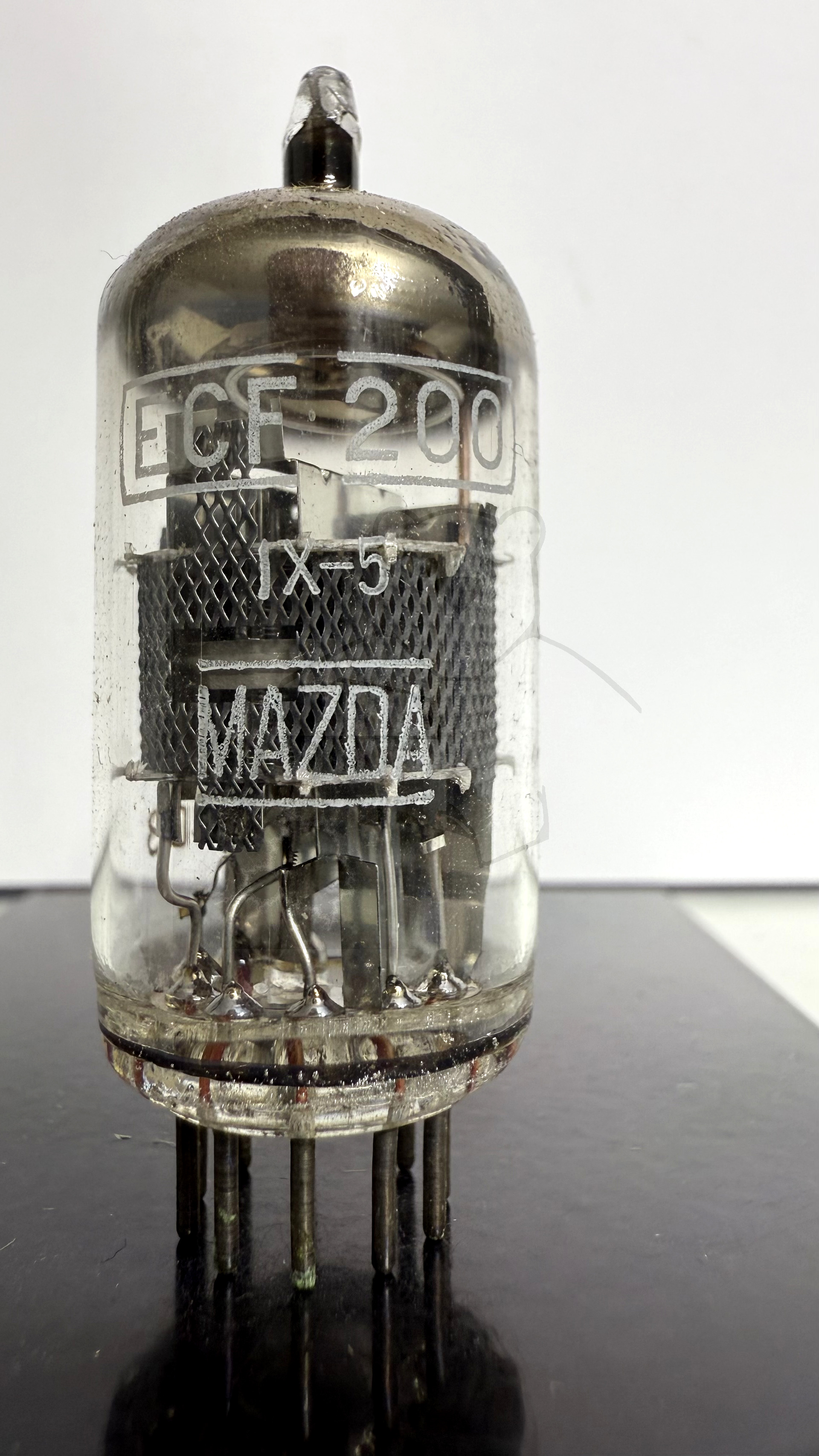

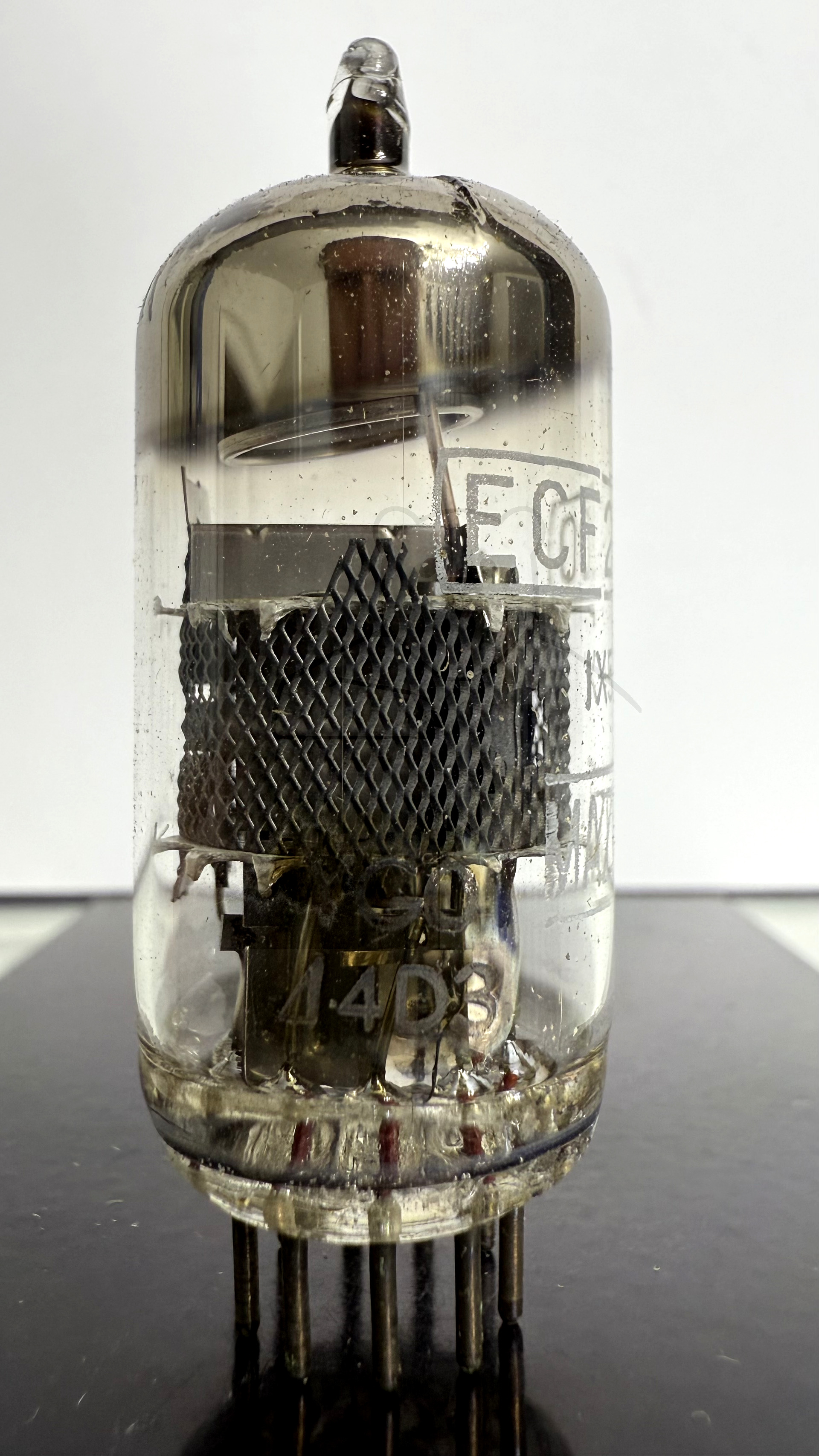

Daten und Bilder der Röhre: ECF200

🔎 Beschreibung der Röhre: ECF200

Name	ECF200
Vergleichsname	6X9
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,41
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:59:11

🔎 Beschreibung der Systeme für die Röhre: ECF200

	System 1	System 2
Kathode	1	2
Gitter 1	10	3
Gitter 2		8
Gitter 3		4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	7
Anode 2
Leuchtschirm
Heizung	5, 6	5, 6
Abschirmung
Funktion	→ Bildsynchronisation	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

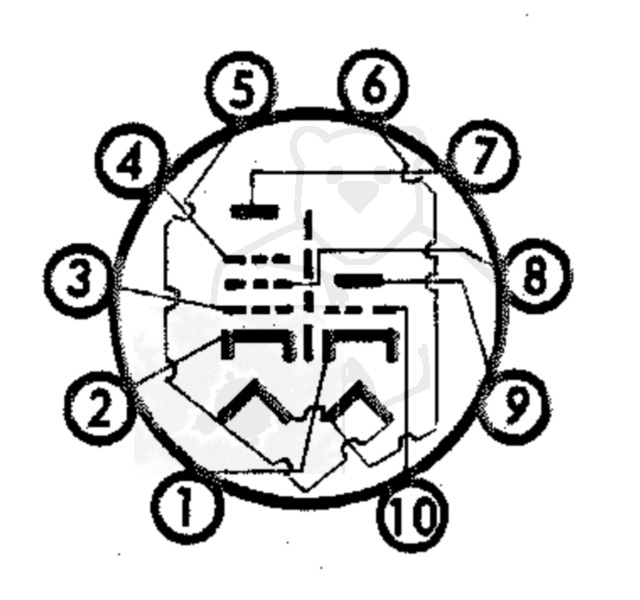

🔎 Sockelschaltung der ECF200

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: ECF200
Datenblatt ECF200 Mazda Belvu [www.tubedata.info].pdf (747 kB)
