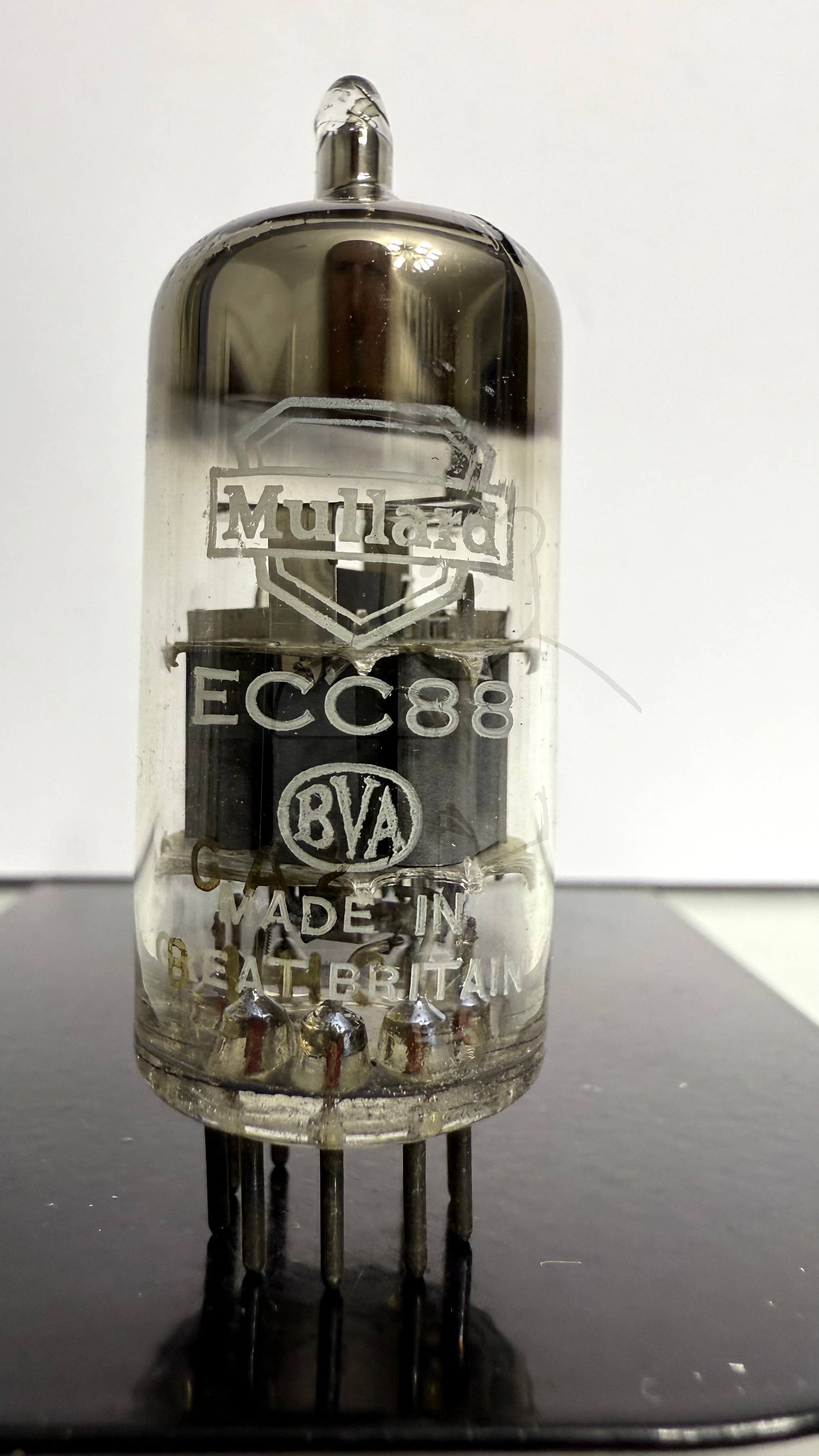

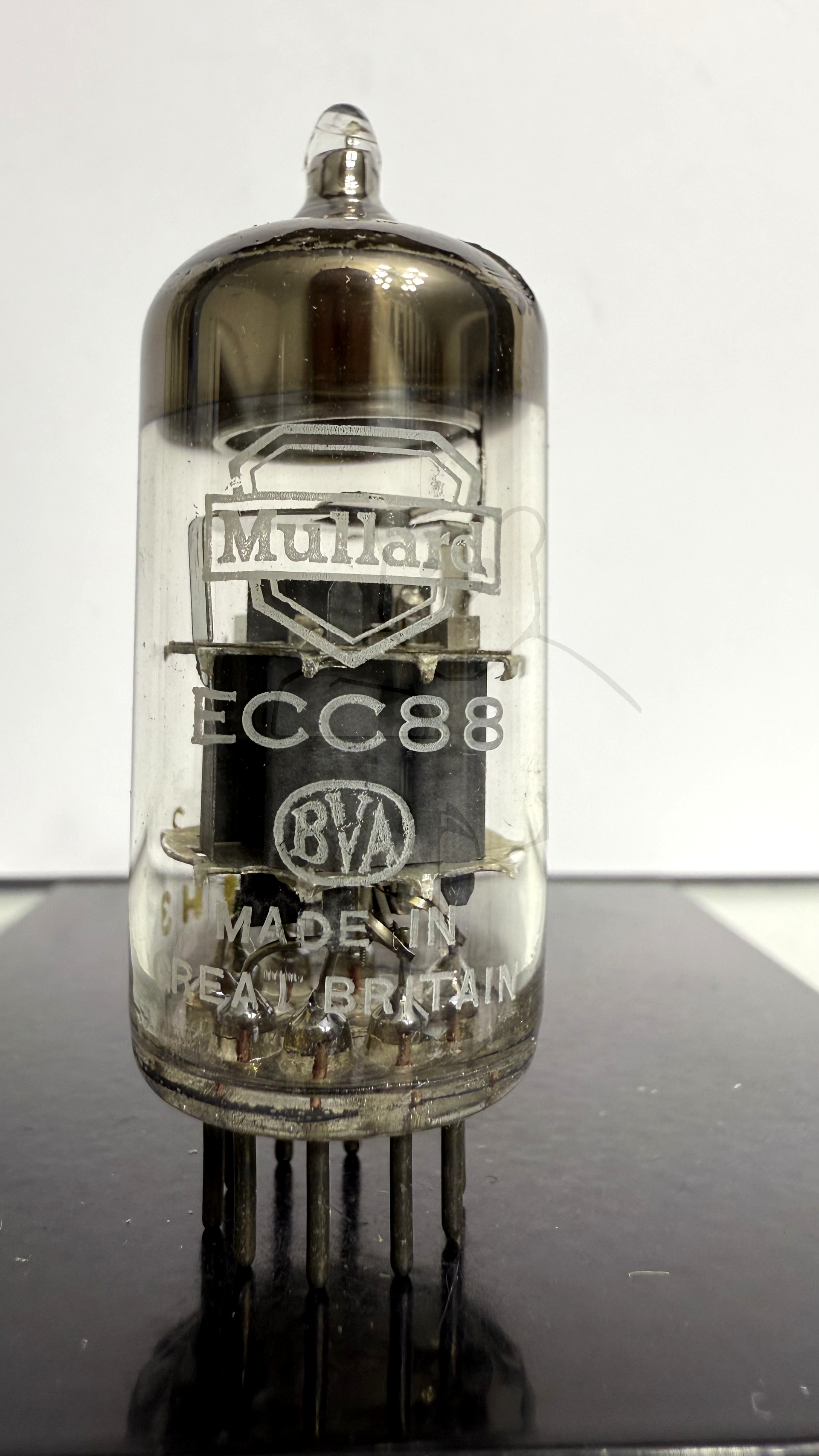

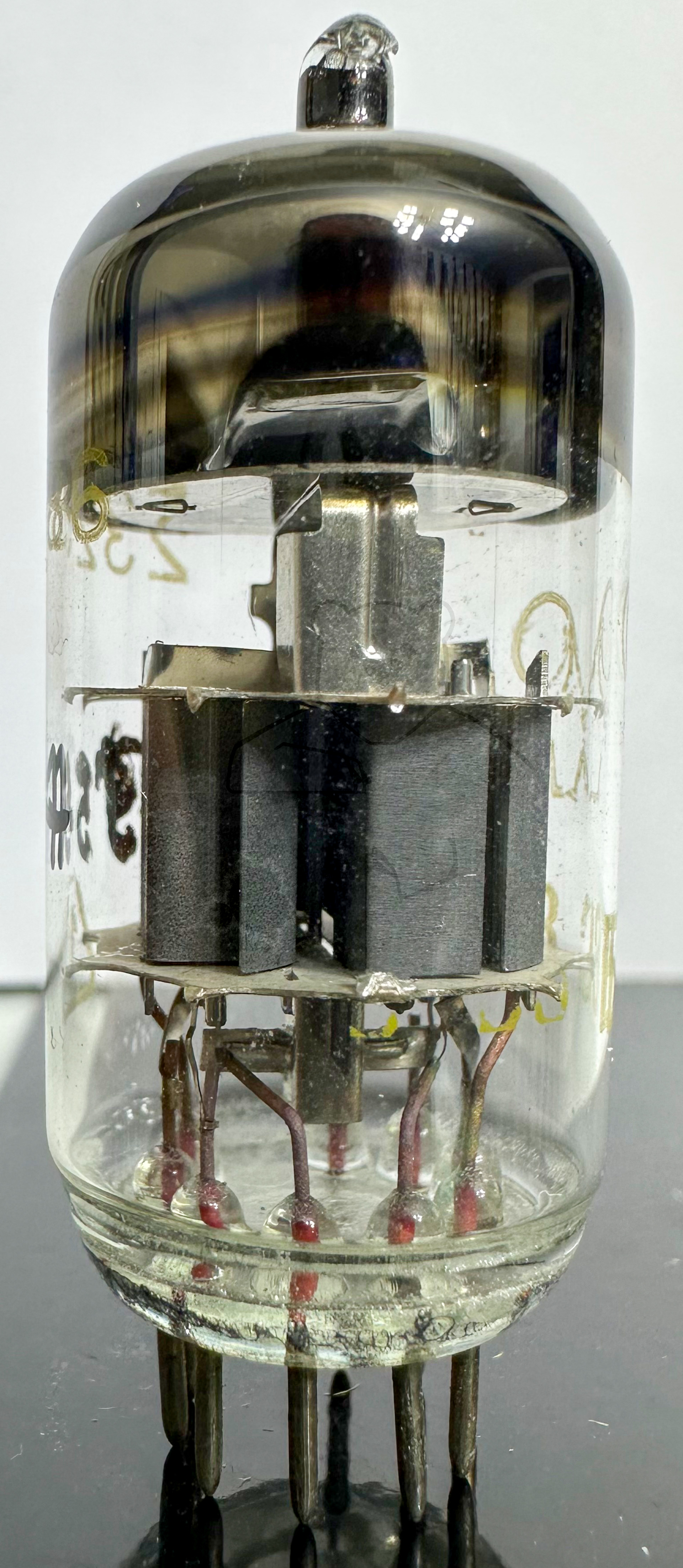

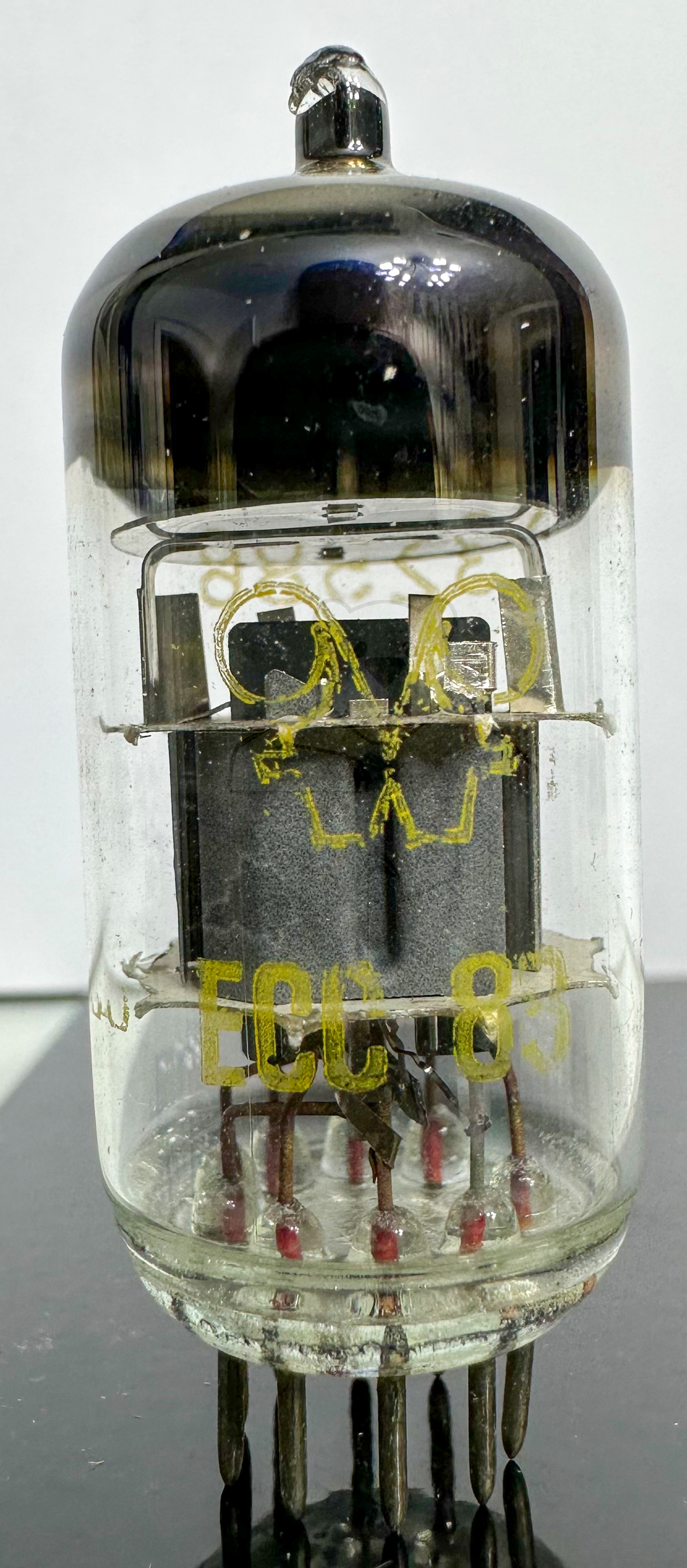

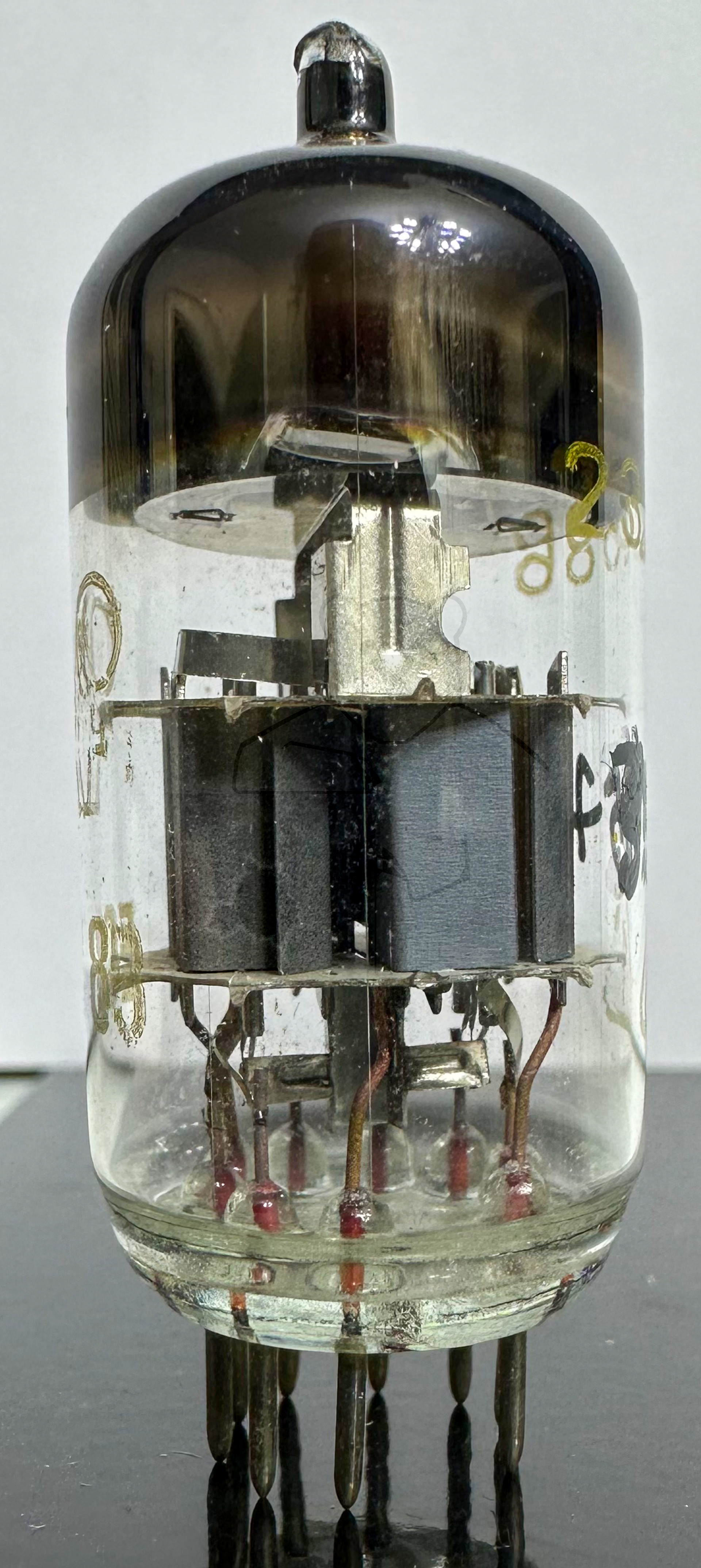

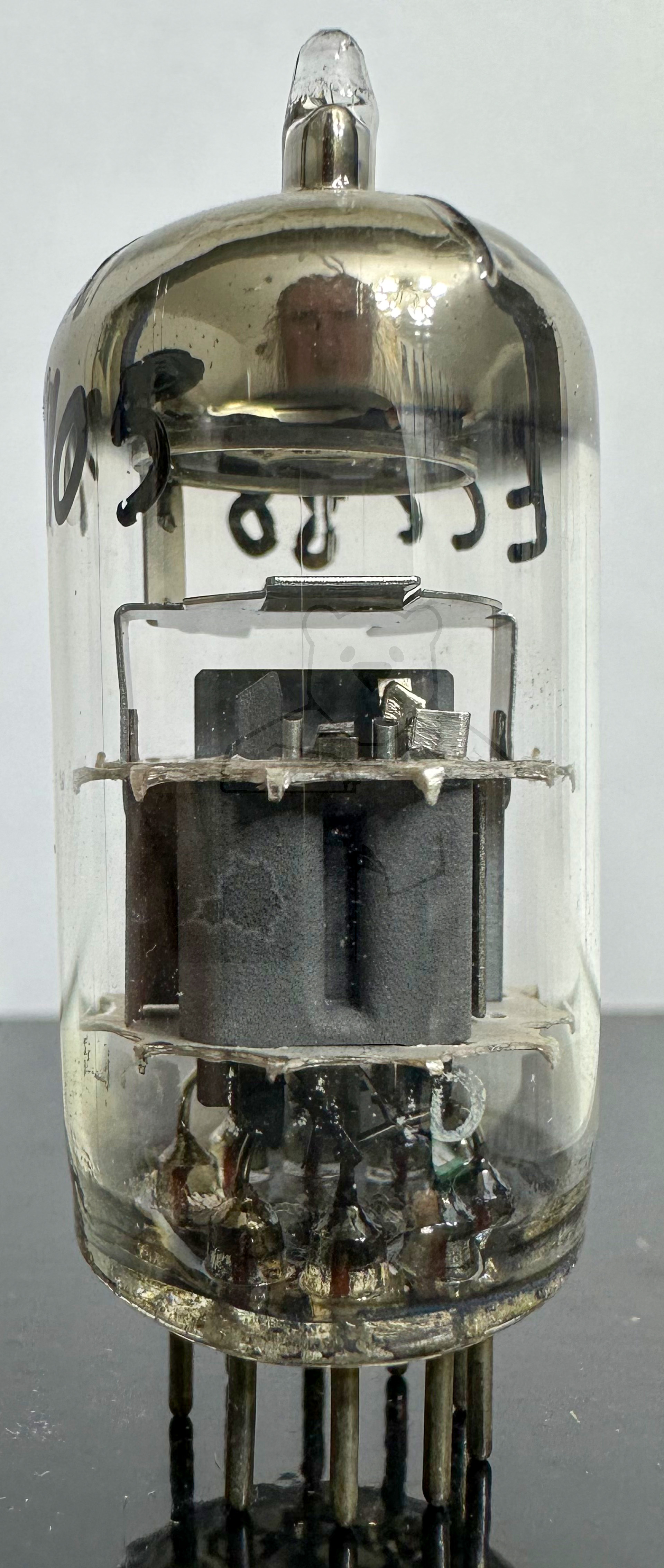

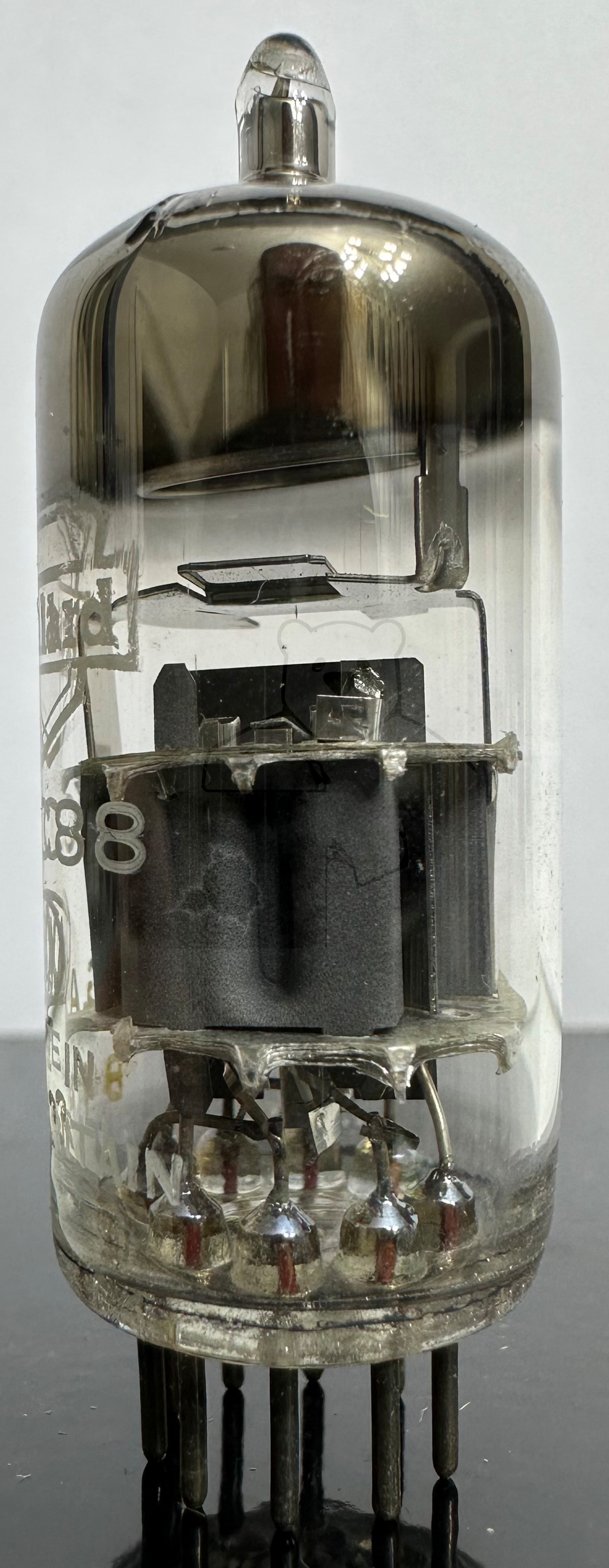

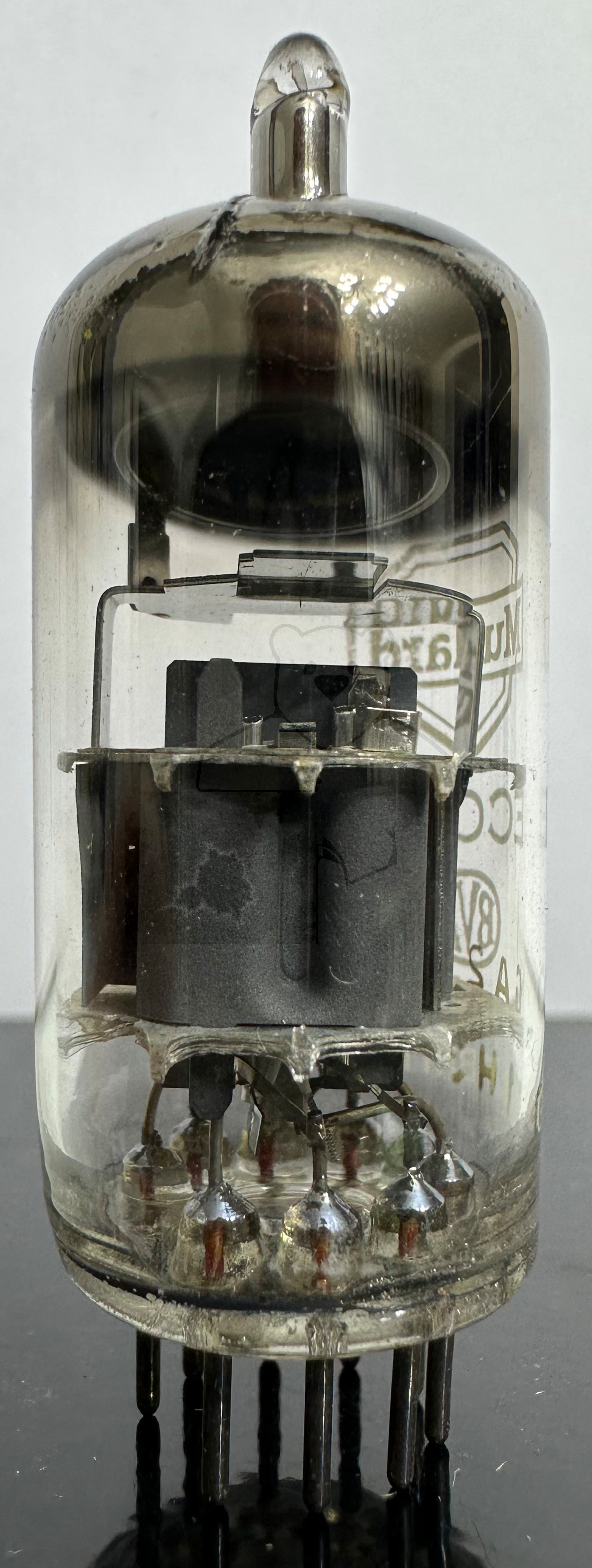

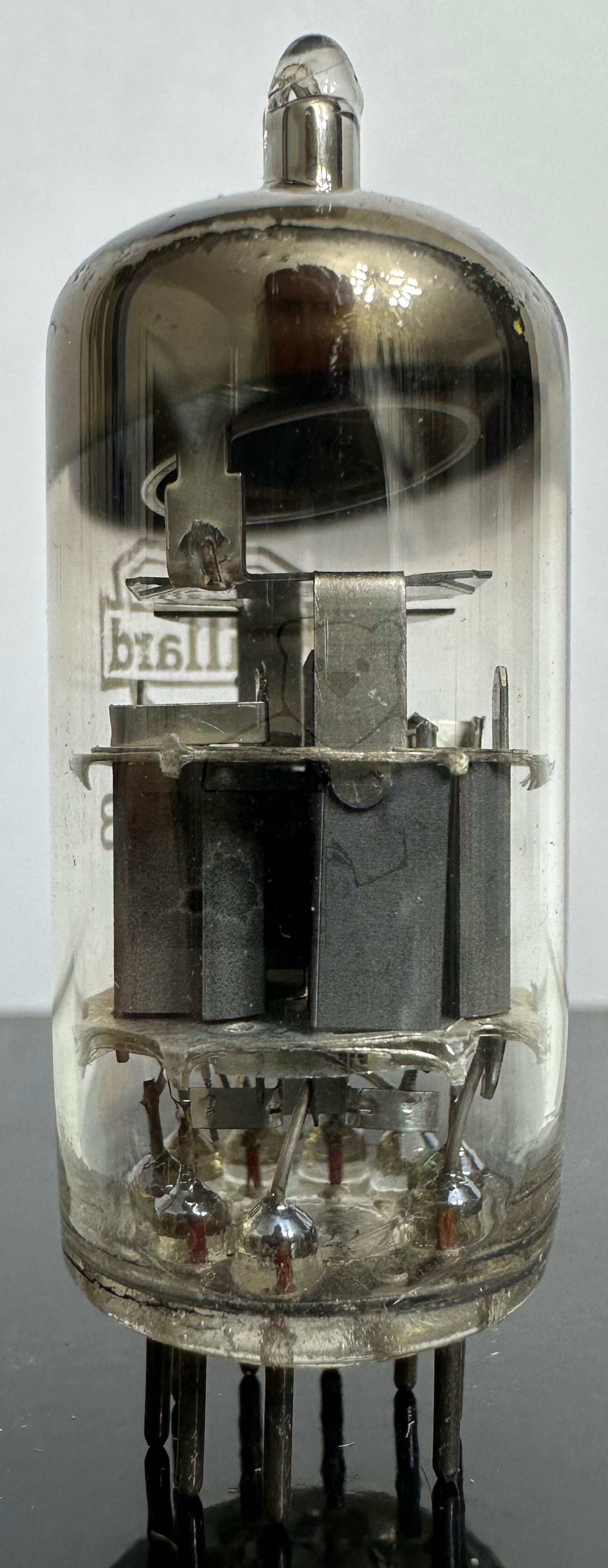

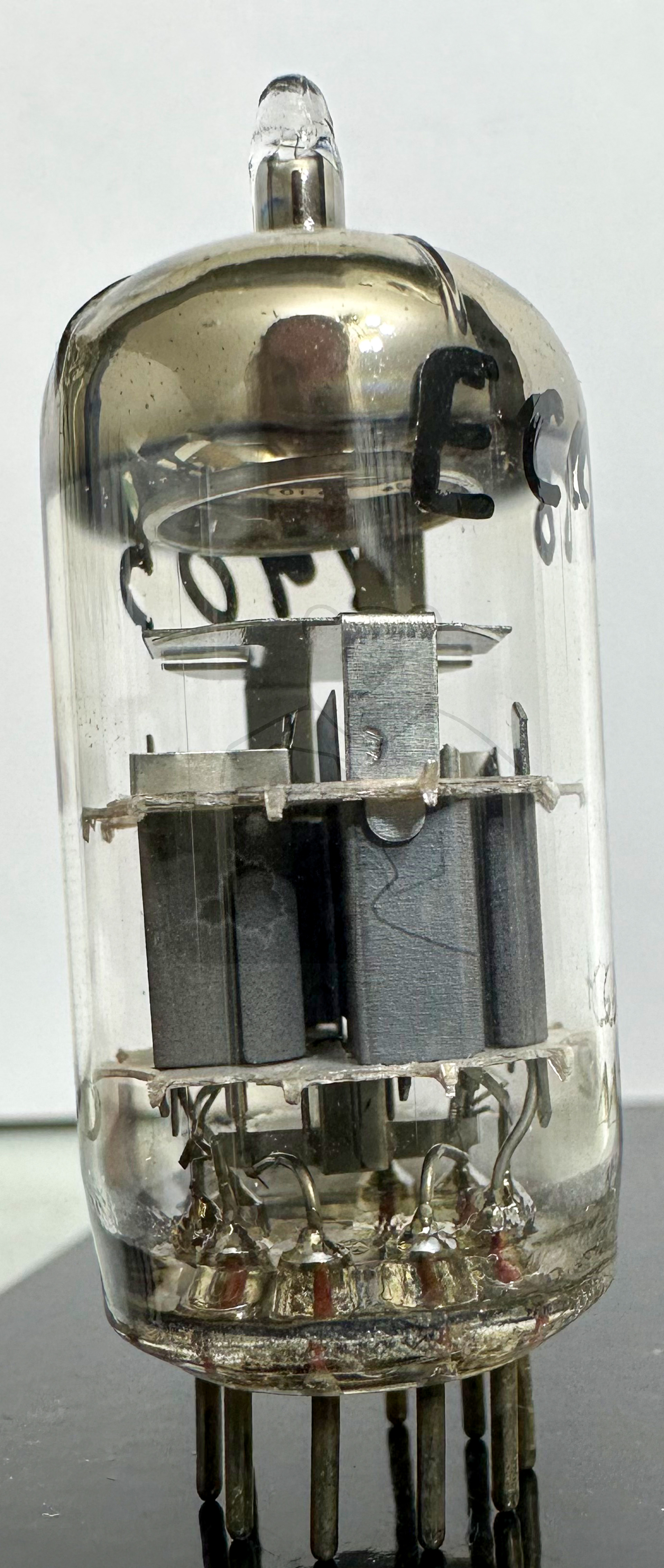

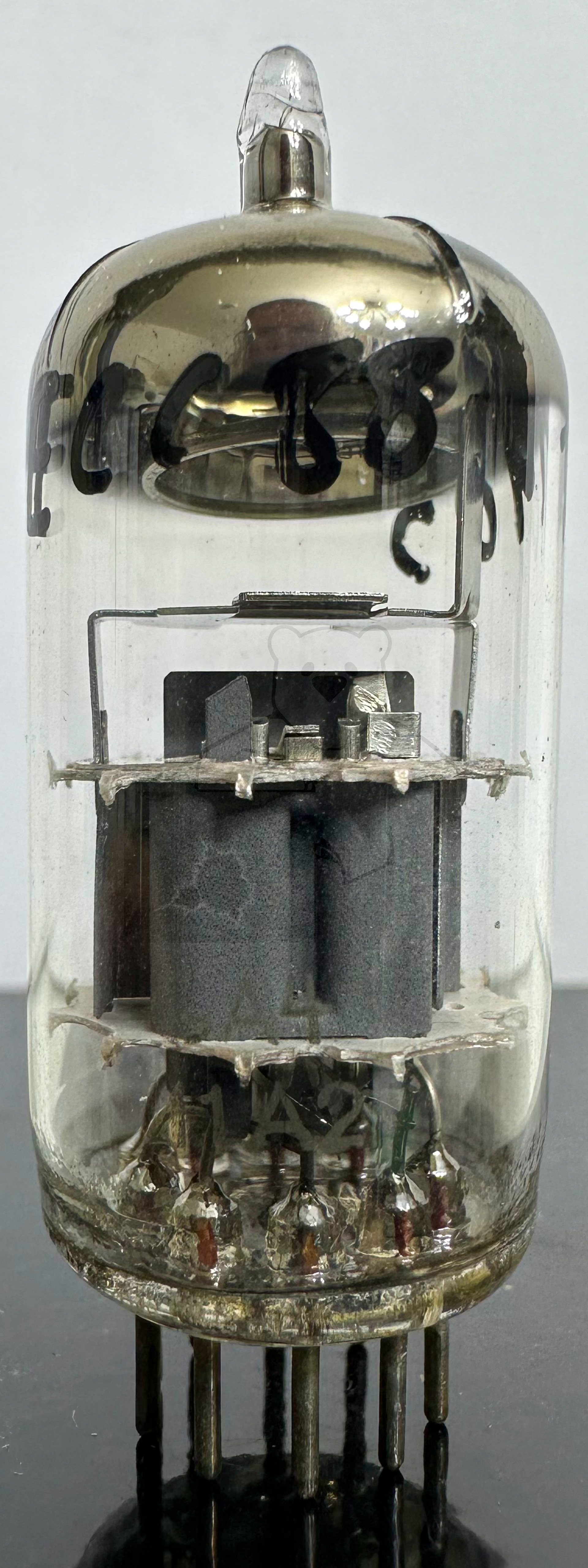

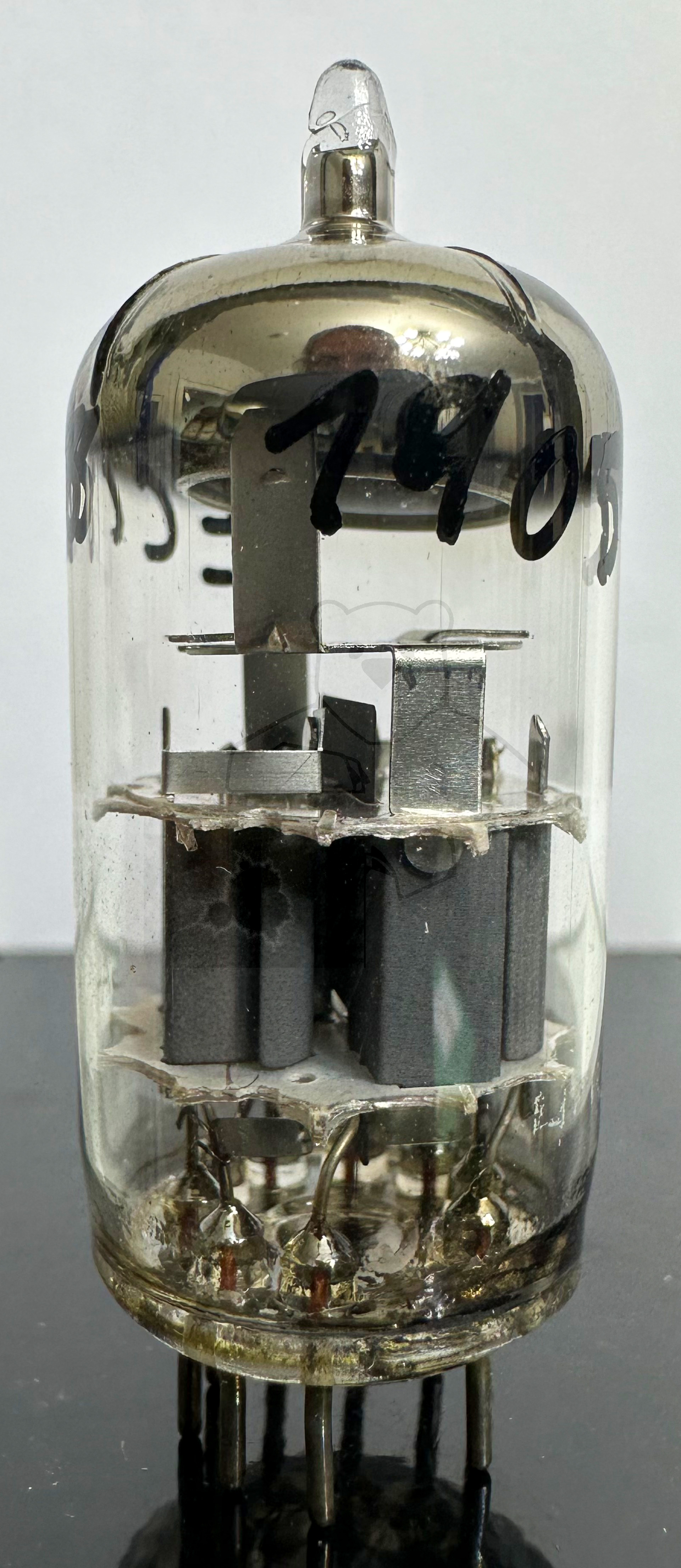

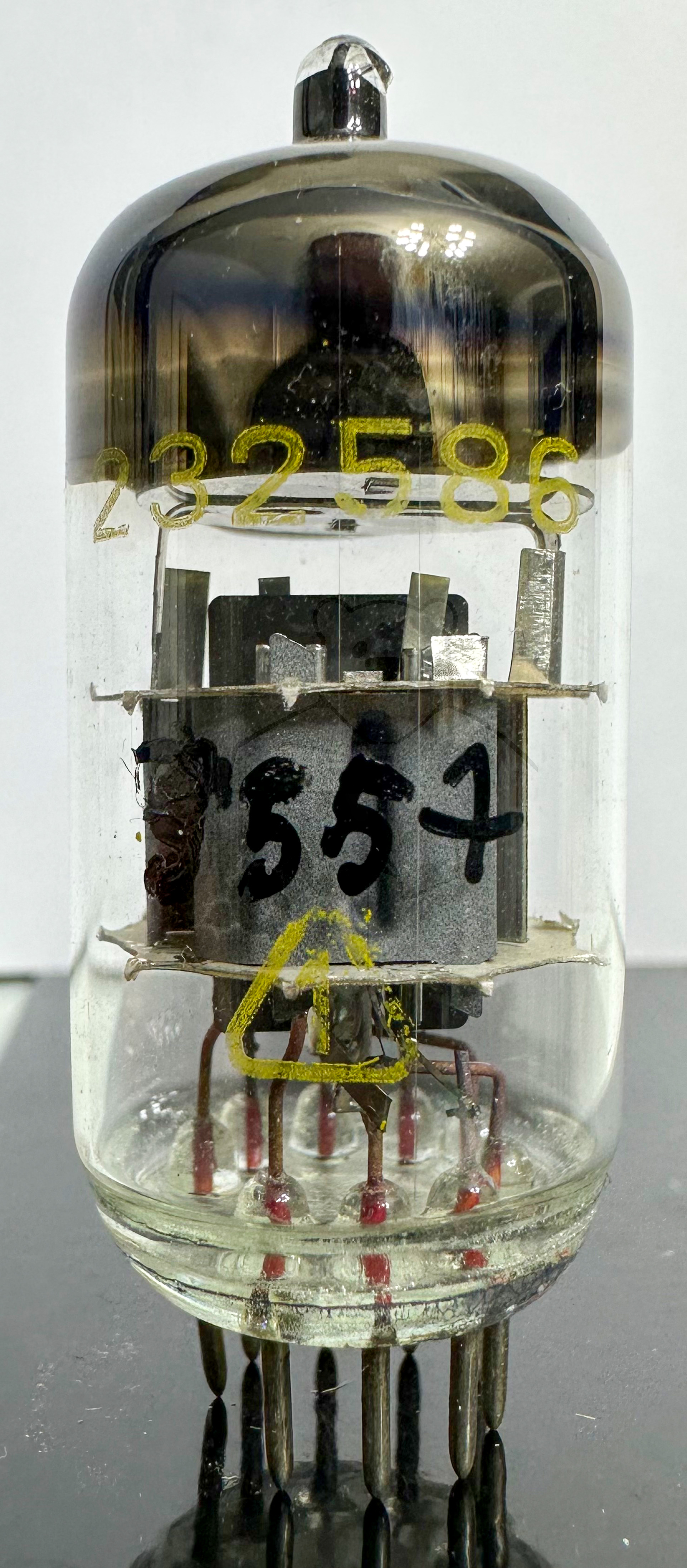

Daten und Bilder der Röhre: ECC88

🔎 Beschreibung der Röhre: ECC88

Name	ECC88
Vergleichsname	6DJ8
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,365
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 00:46:58

🔎 Beschreibung der Systeme für die Röhre: ECC88

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

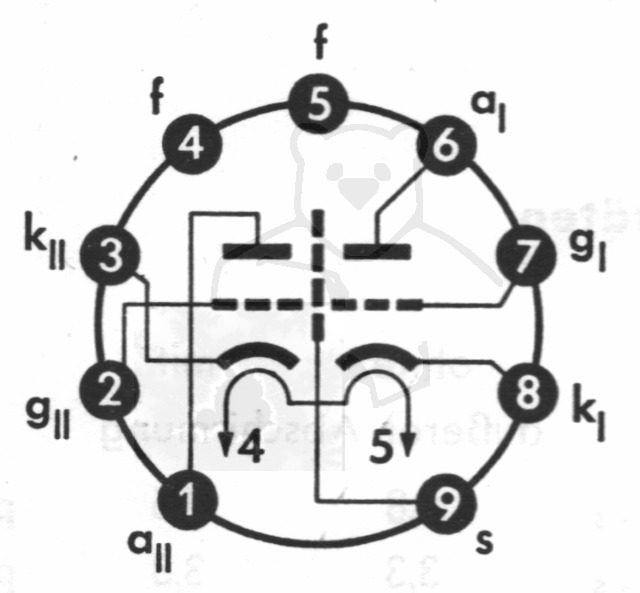

🔎 Sockelschaltung der ECC88

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu ECC88

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ECC88
Datenblatt ECC88 Lamina [www.tubedata.info].pdf (214 kB)
Datenblatt ECC88 Philips [www.tubedata.info].pdf (179 kB)
Pruefkarte ECC88 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
