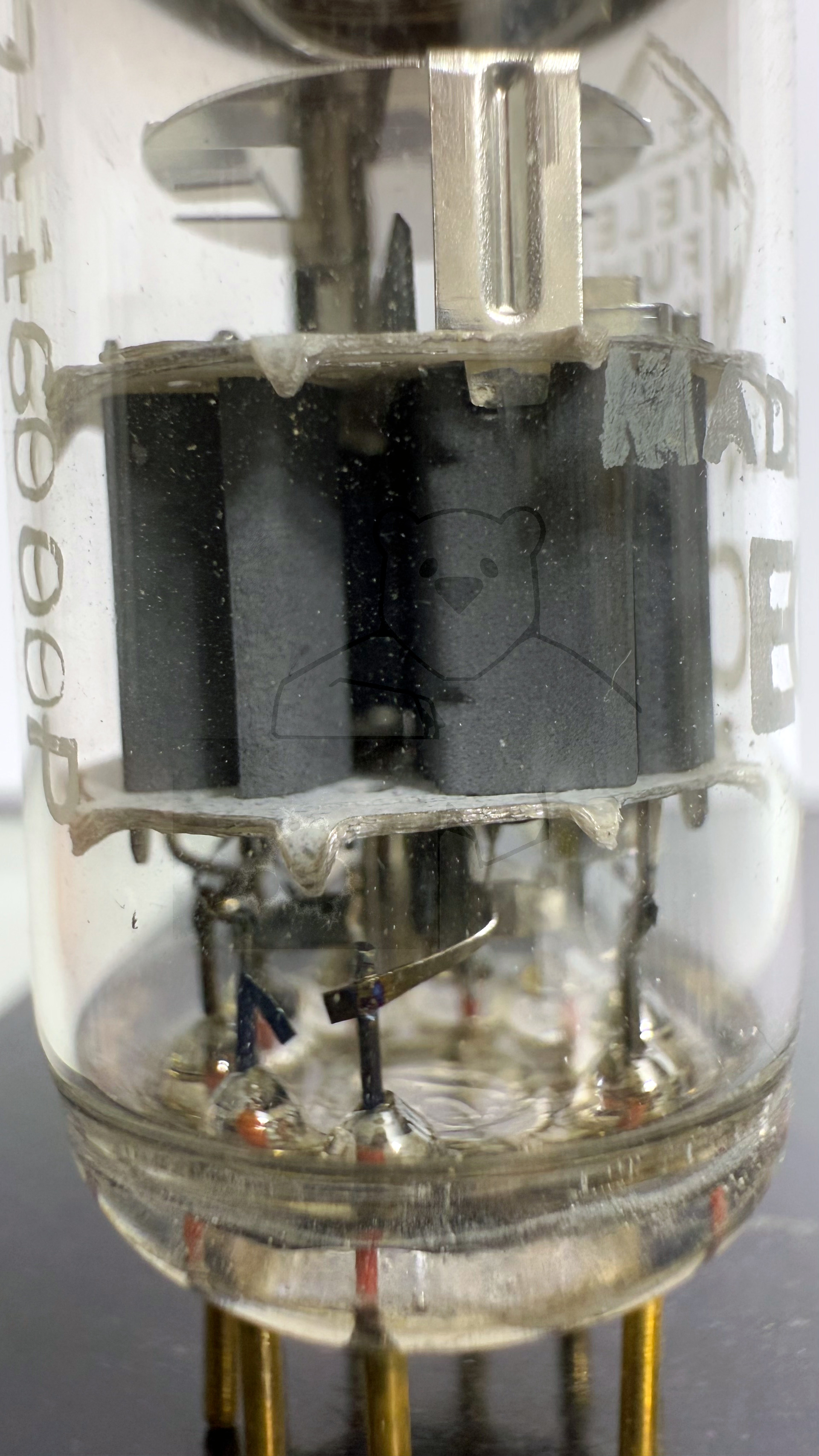

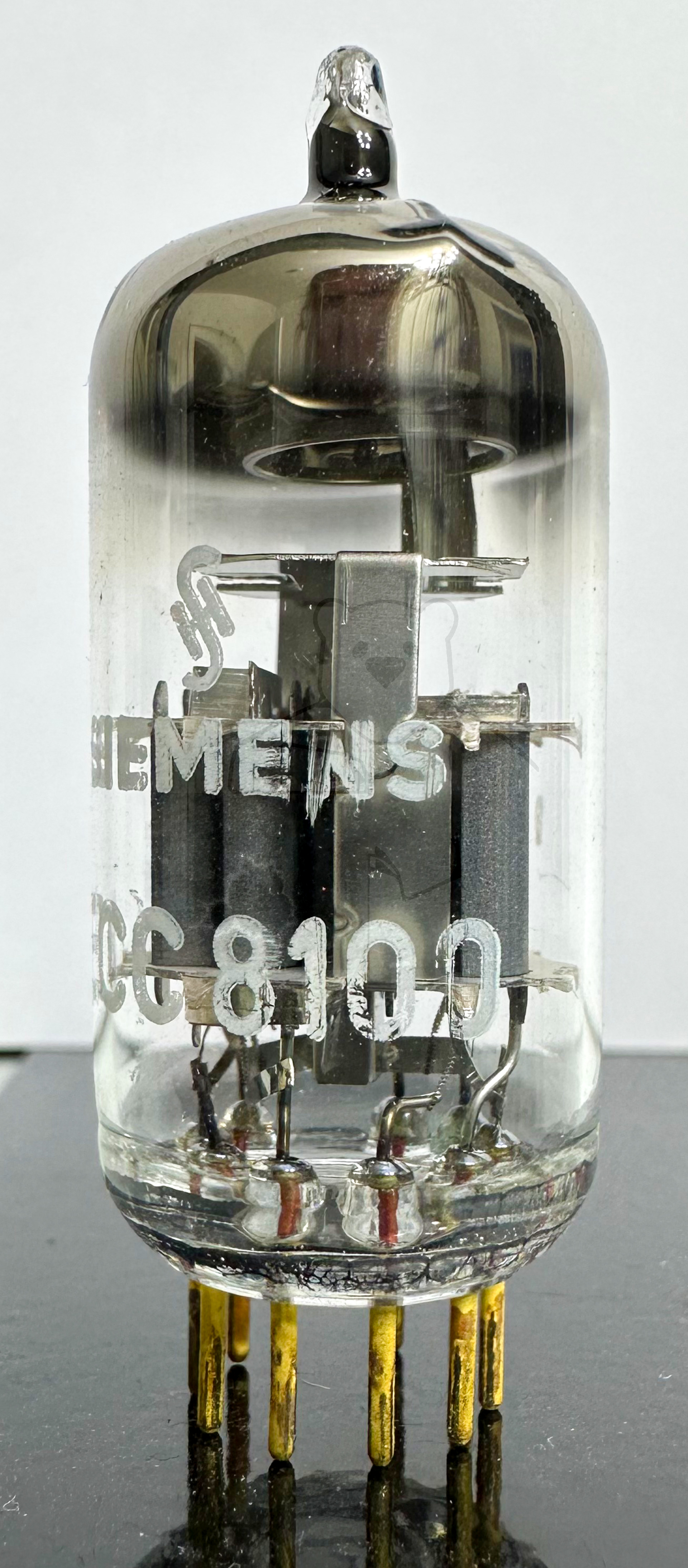

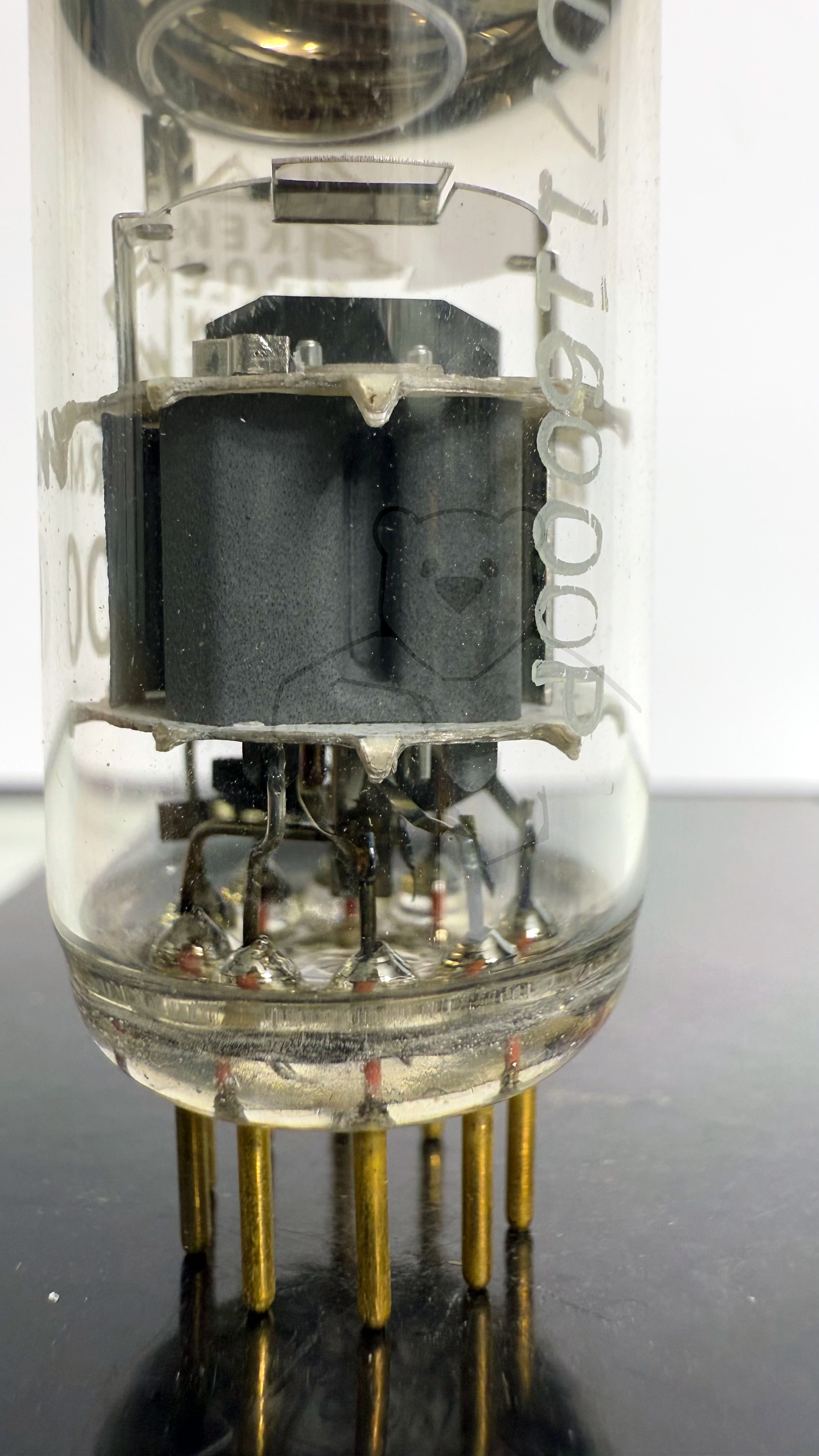

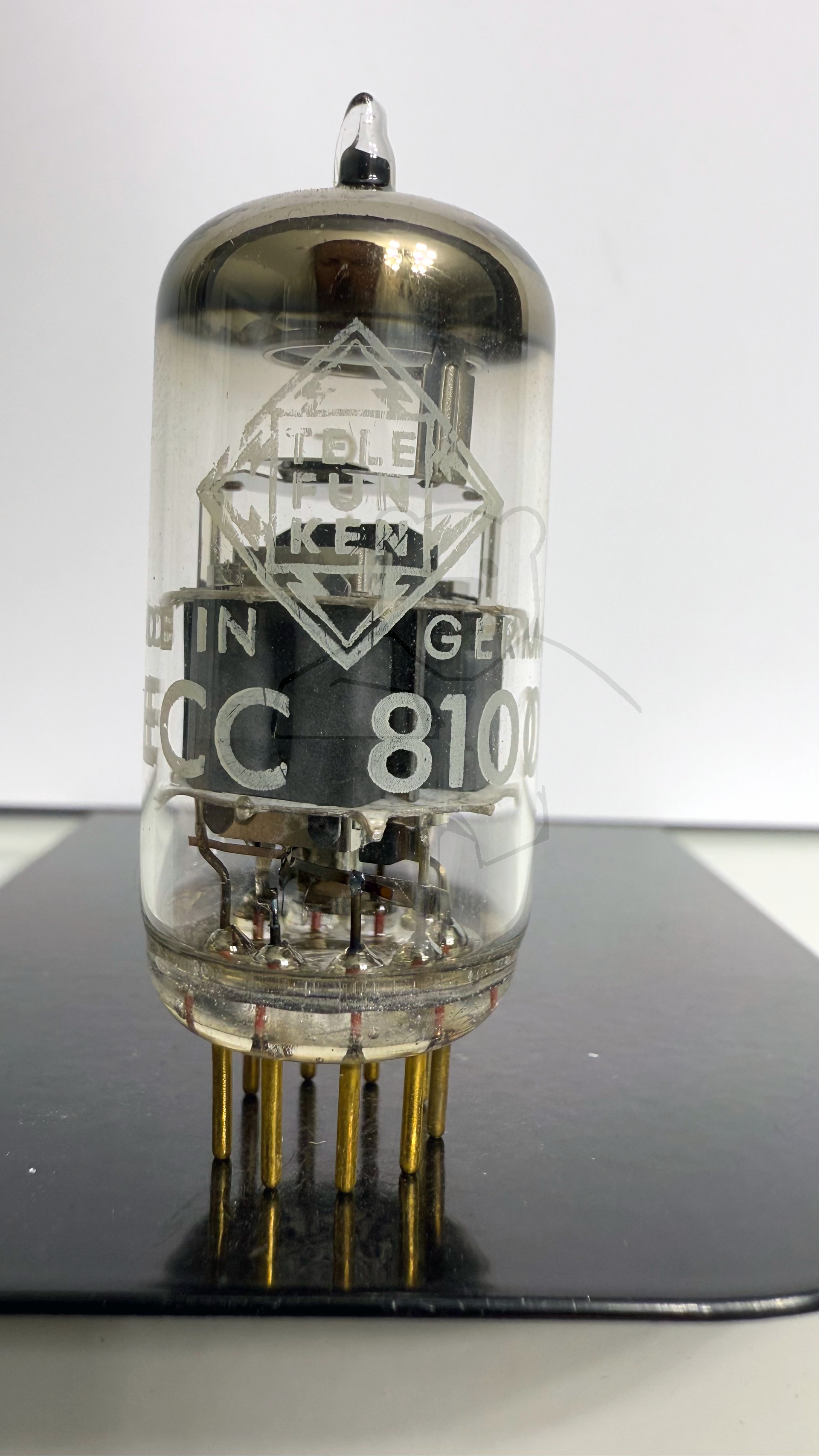

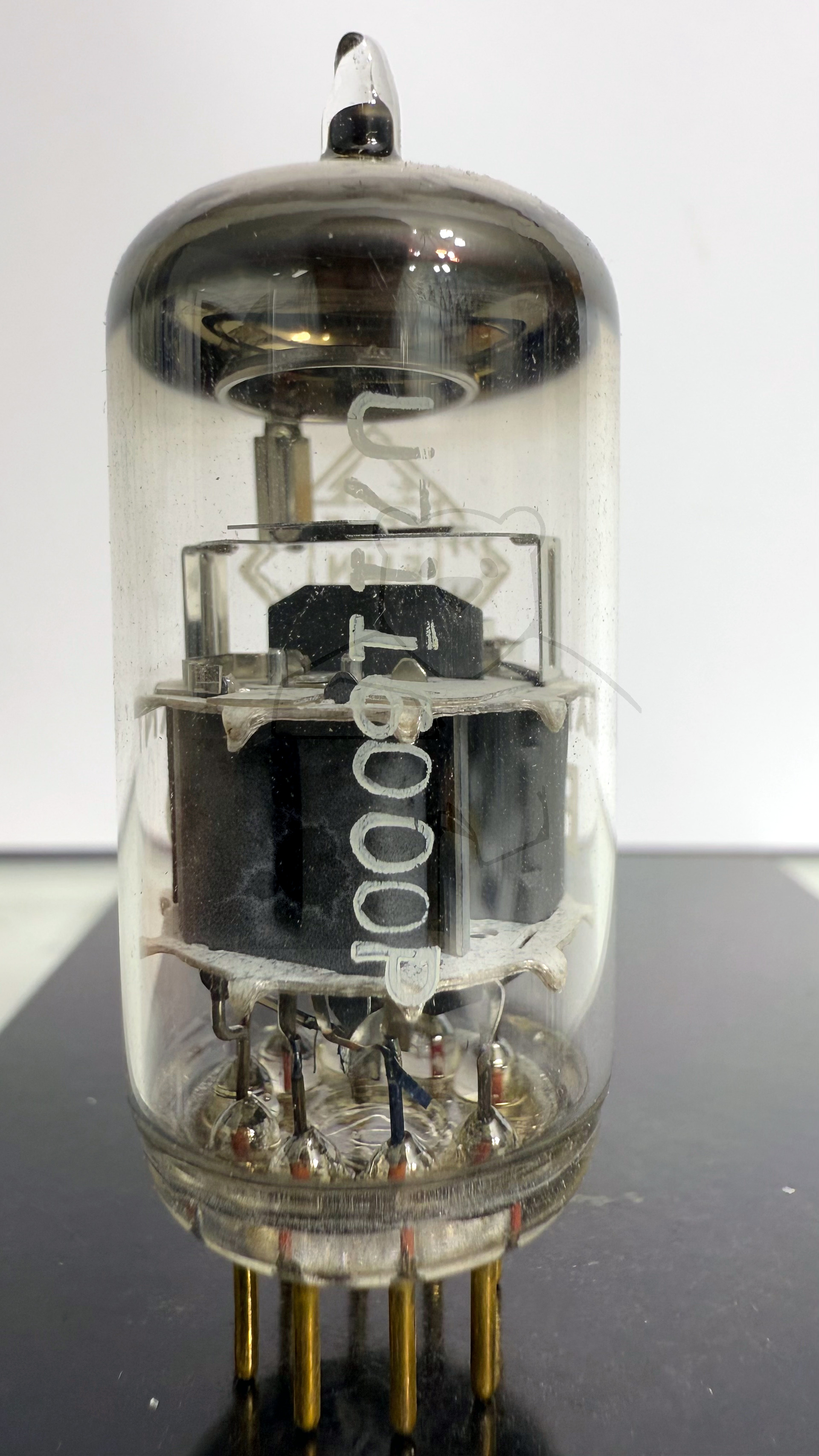

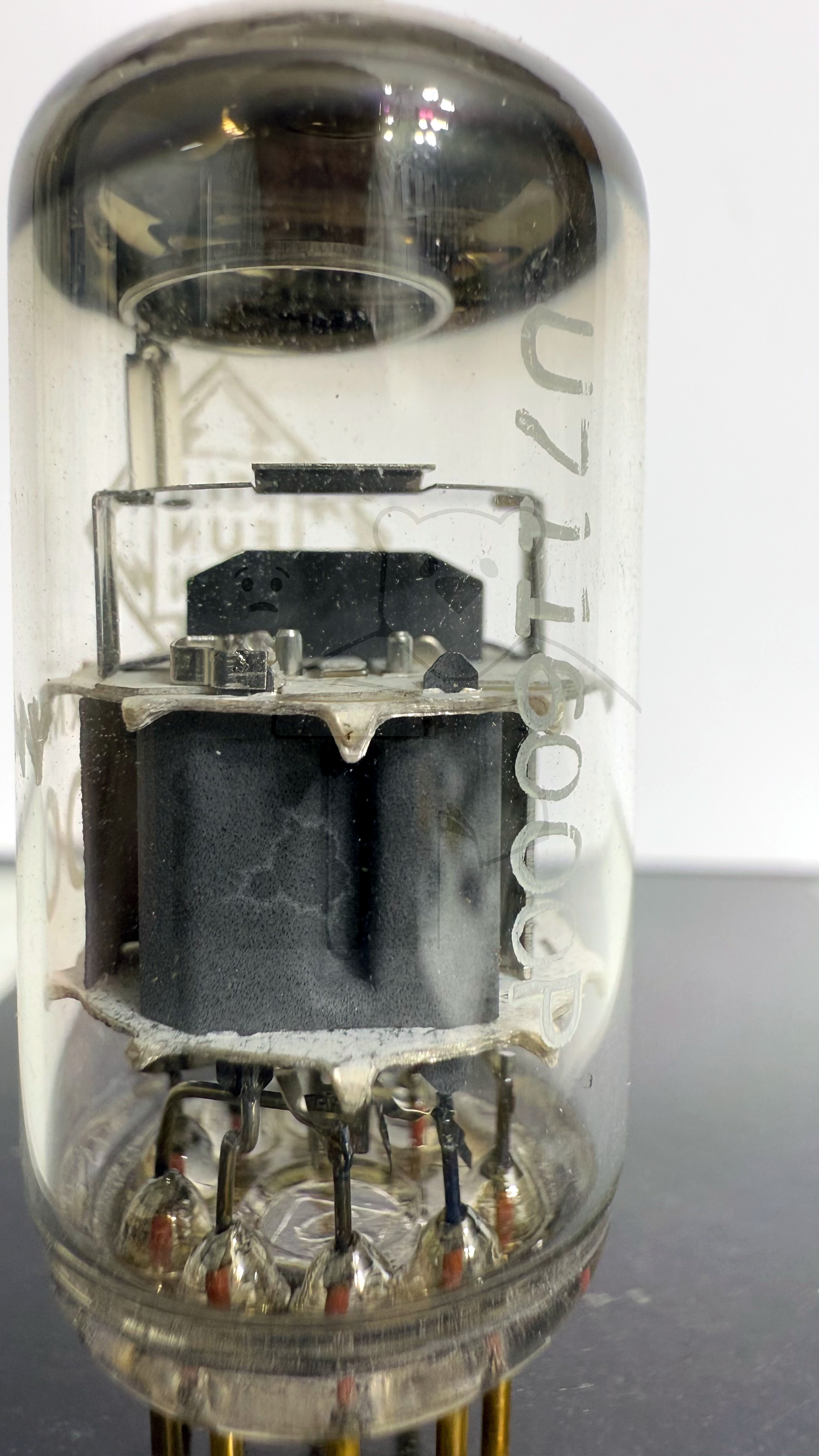

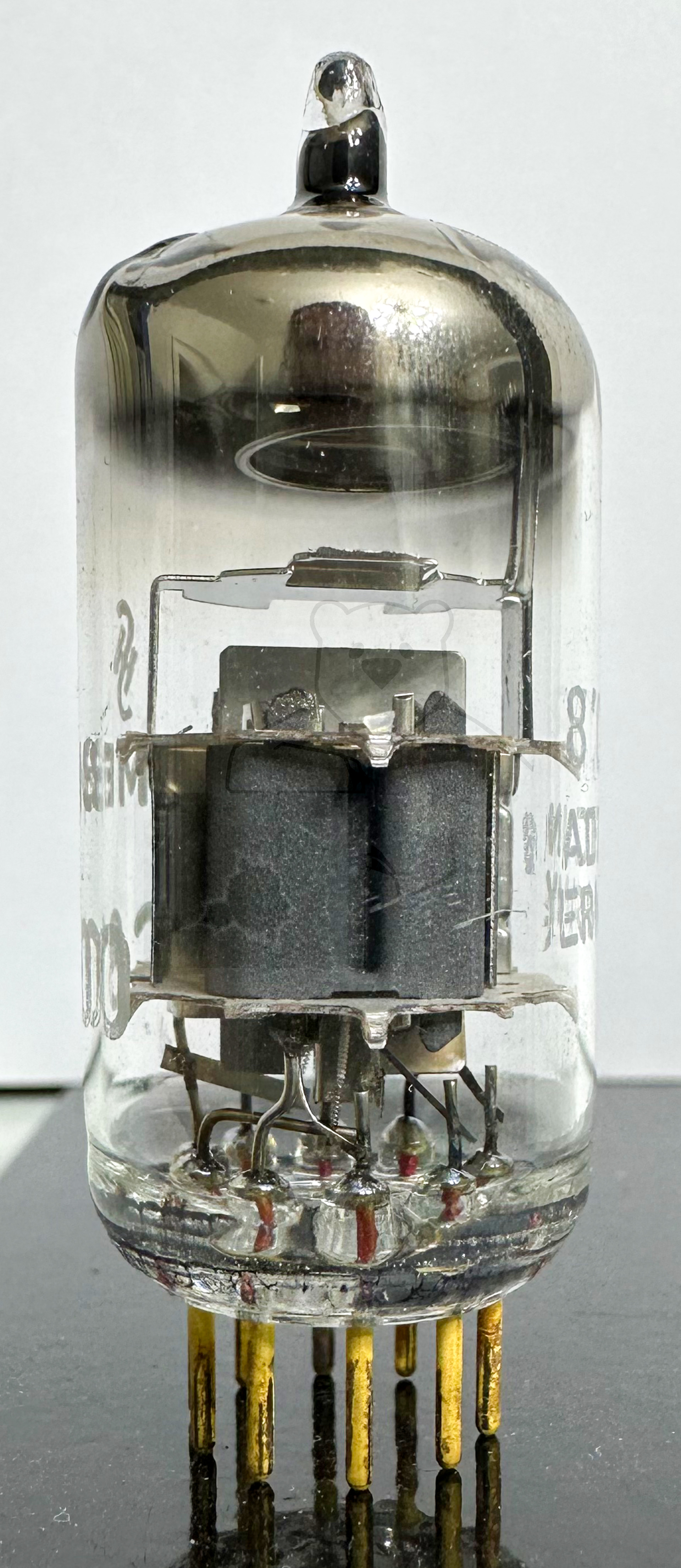

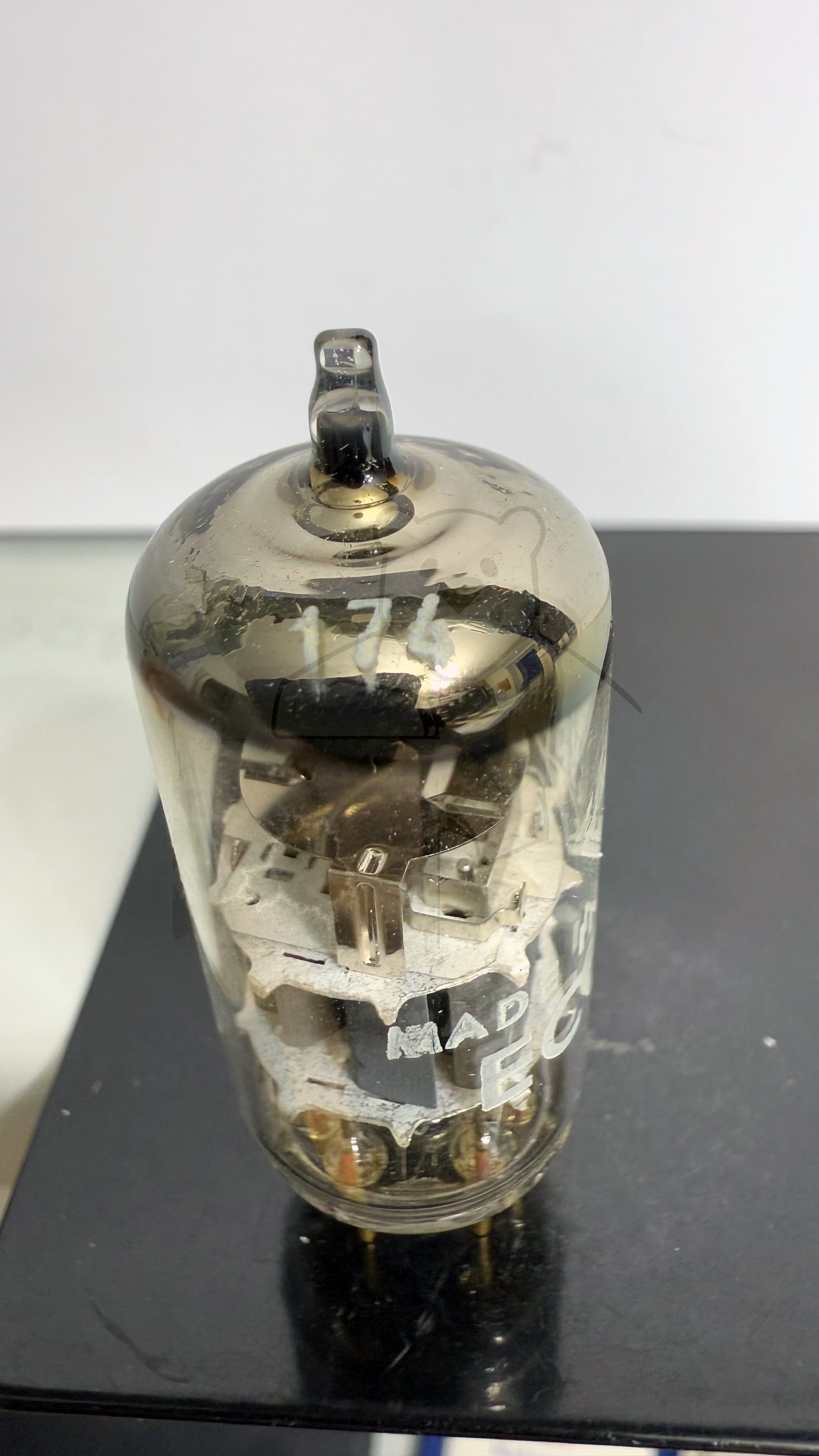

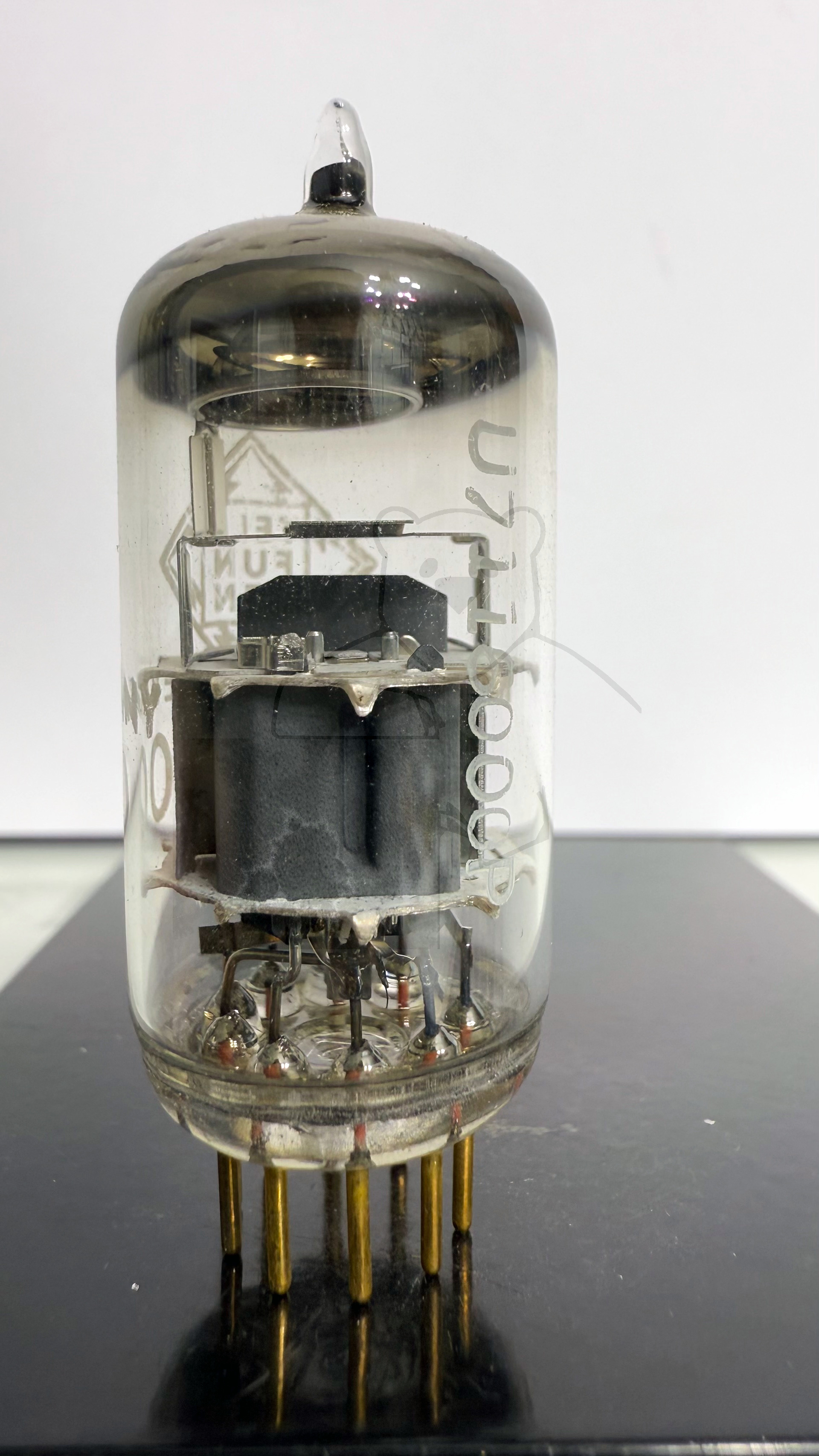

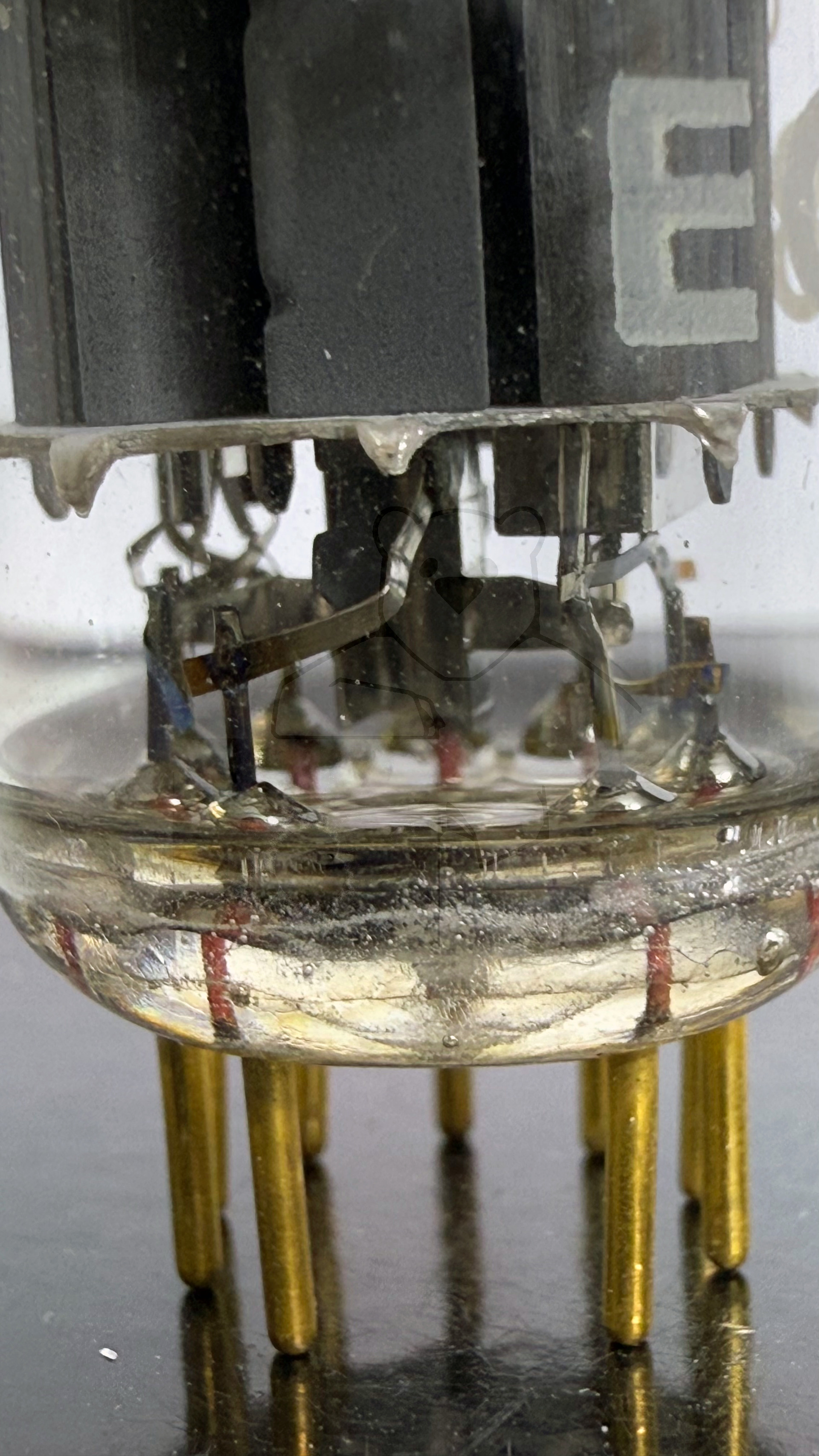

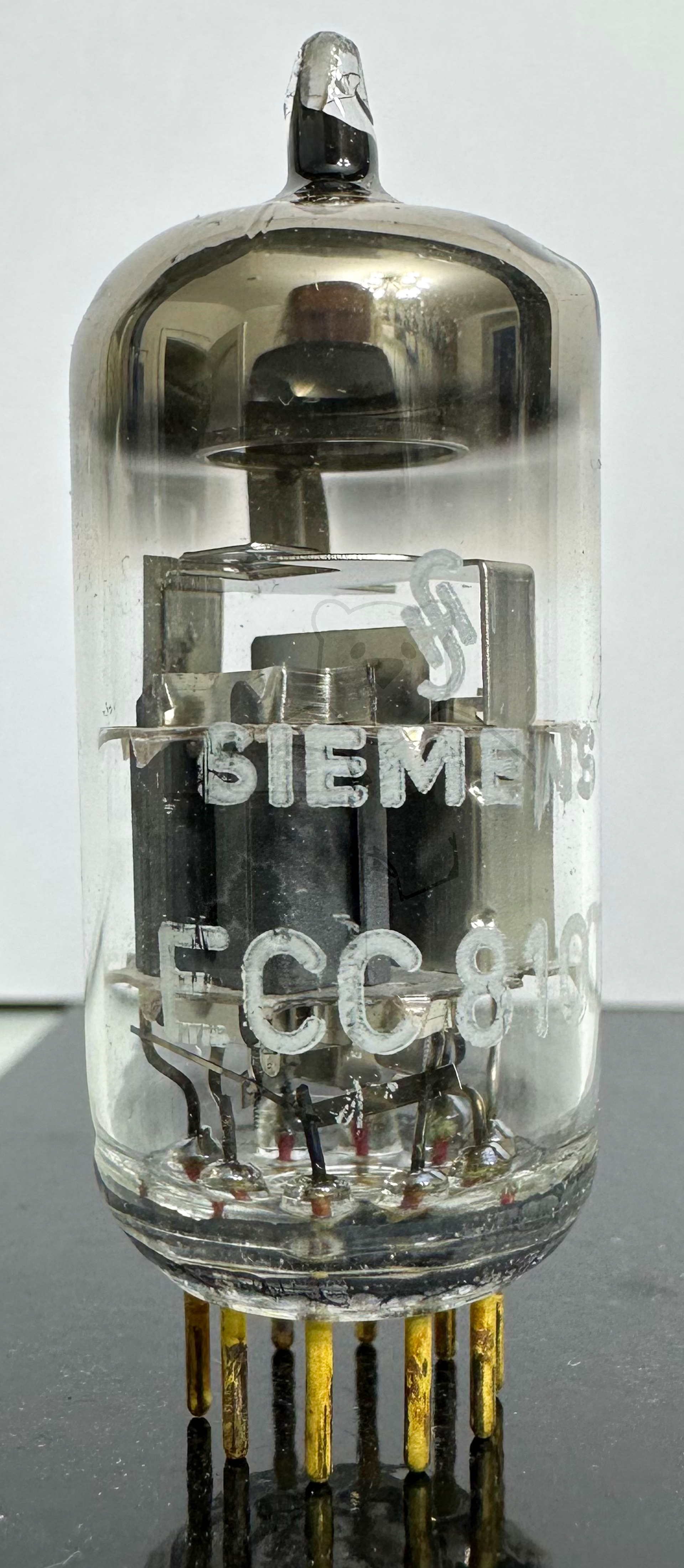

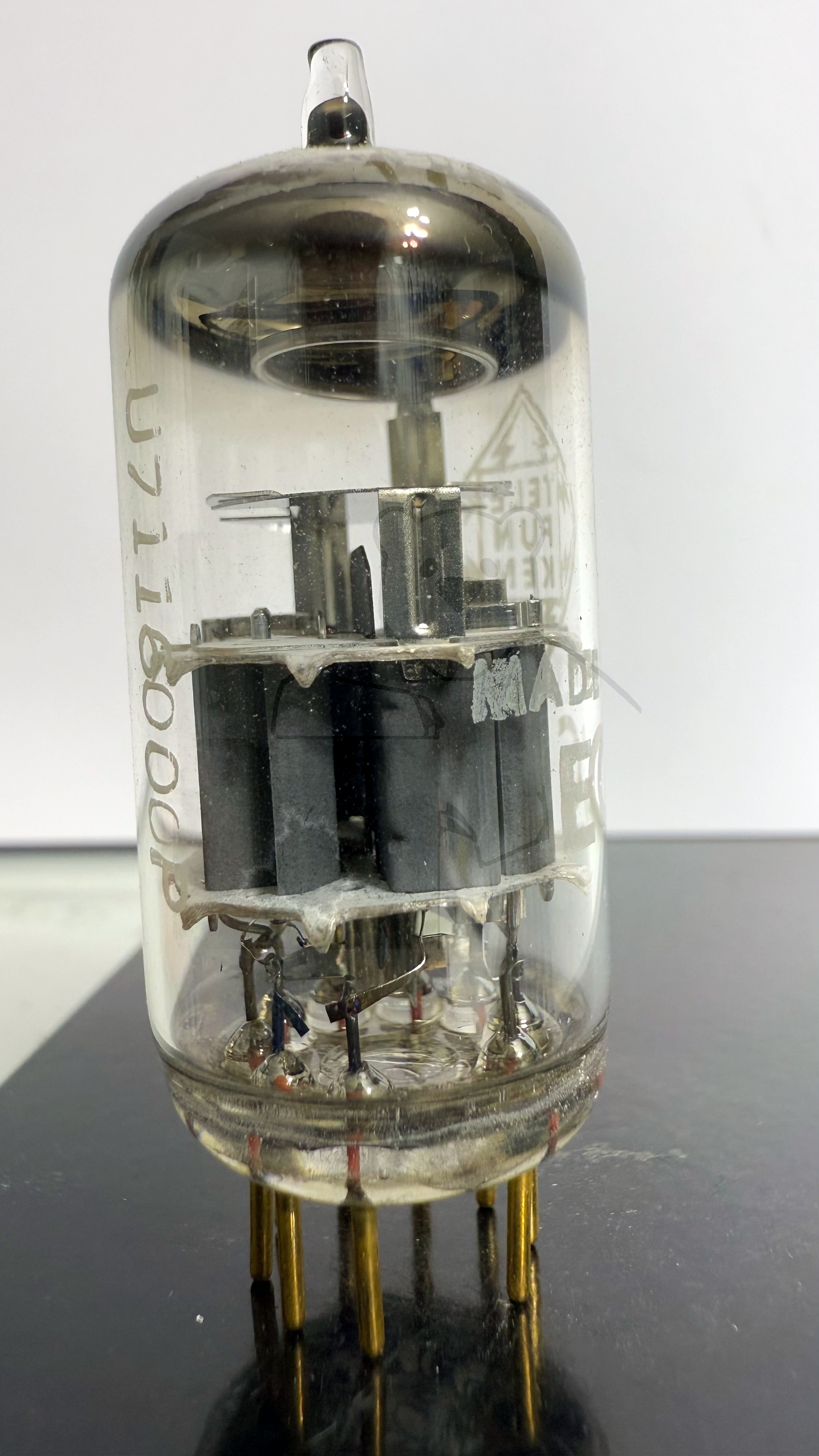

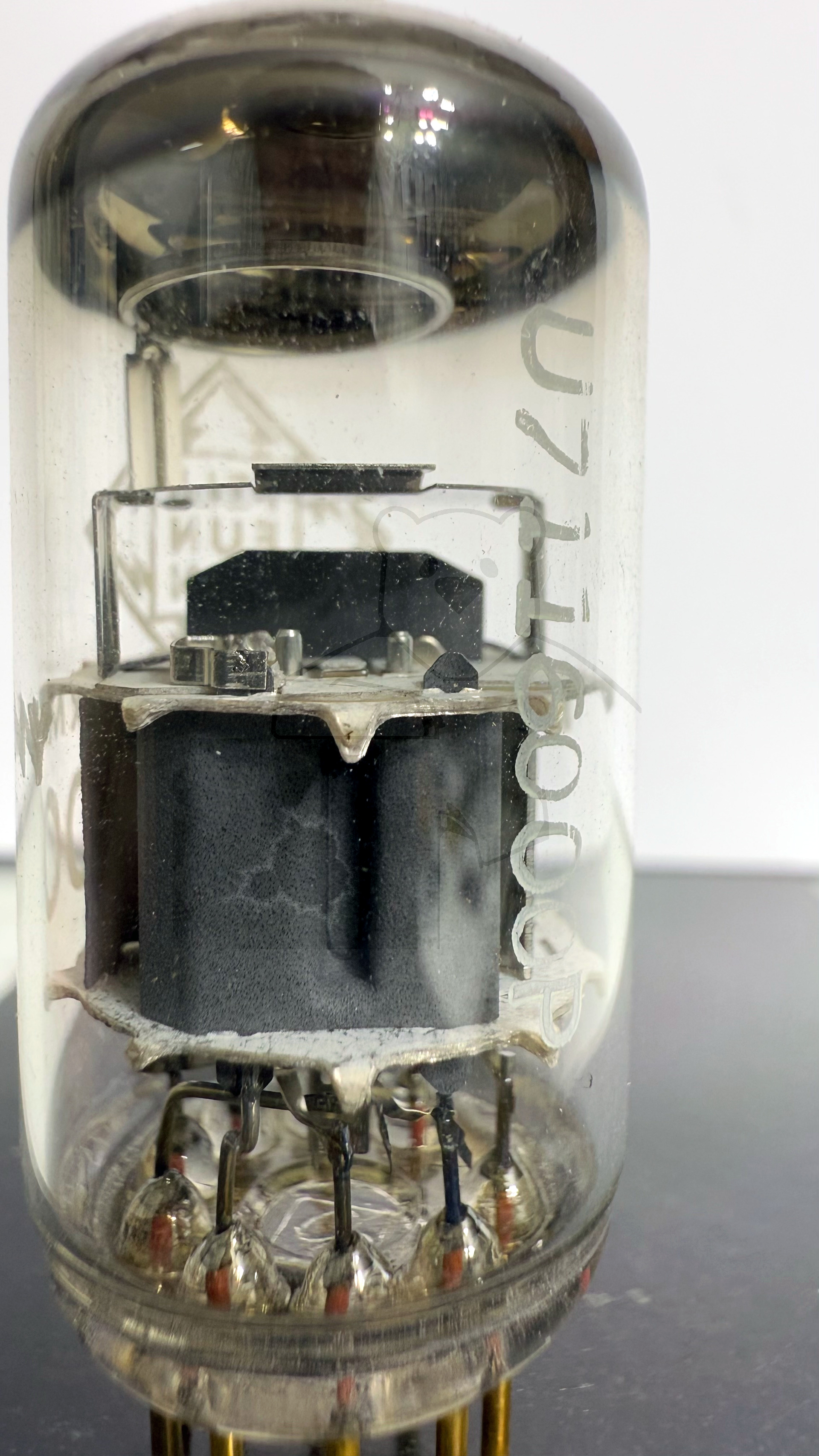

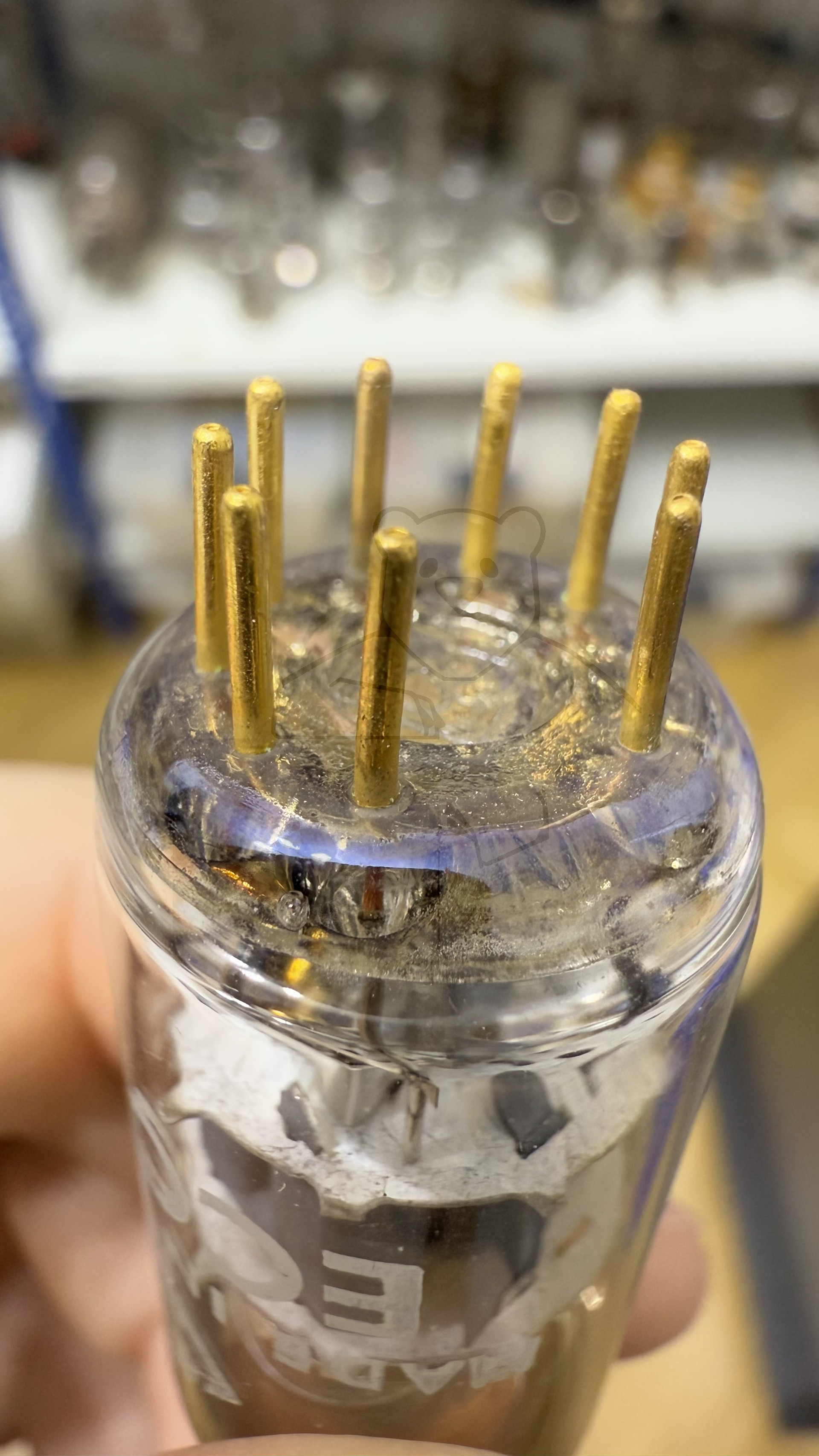

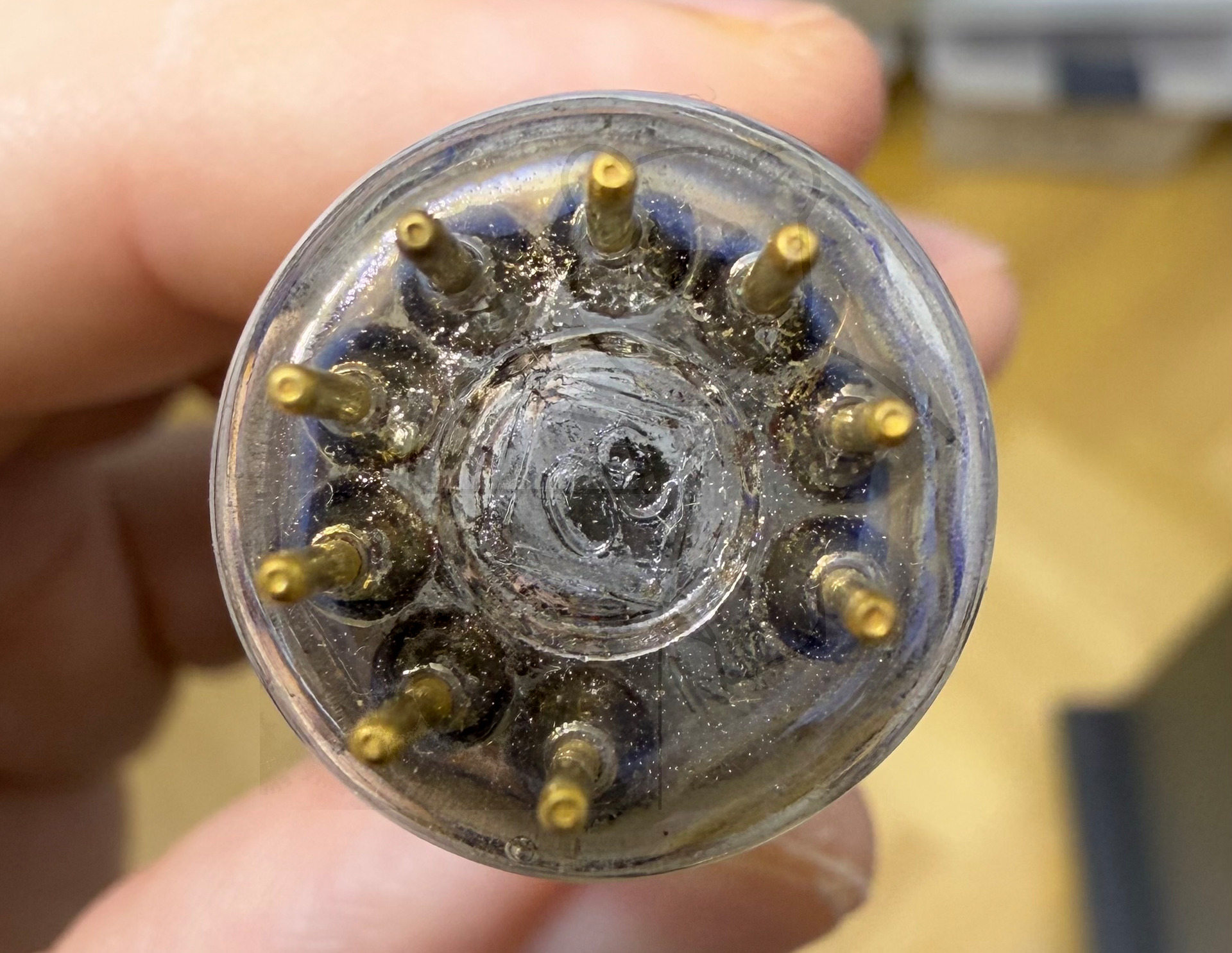

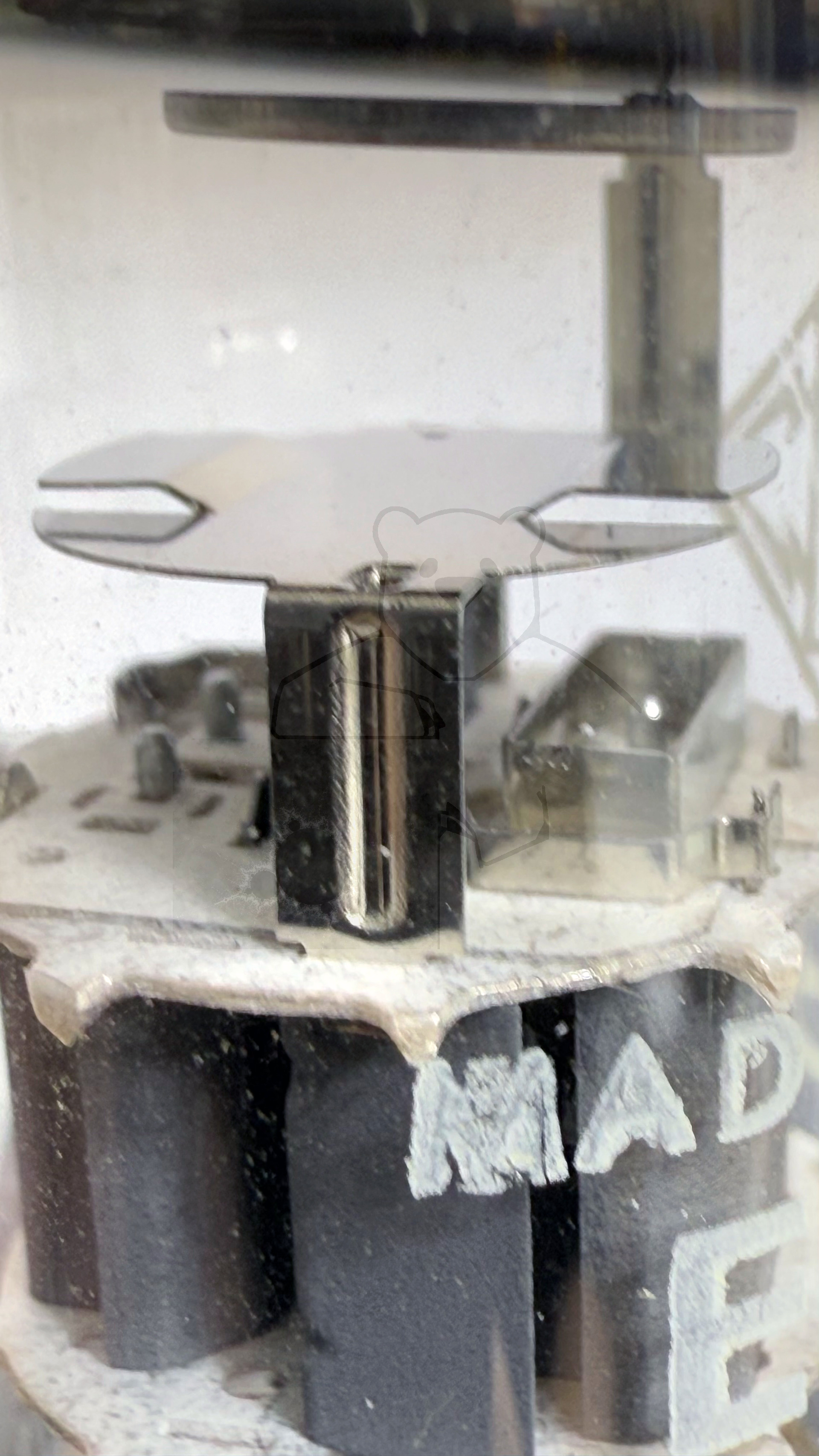

Daten und Bilder der Röhre: ECC8100

🔎 Beschreibung der Röhre: ECC8100

Name	ECC8100
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,33
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:44:12

🔎 Beschreibung der Systeme für die Röhre: ECC8100

	System 1	System 2
Kathode	1, 3	8
Gitter 1	2	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	4	4
Funktion	→ Triode, Spezialanwendungen	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

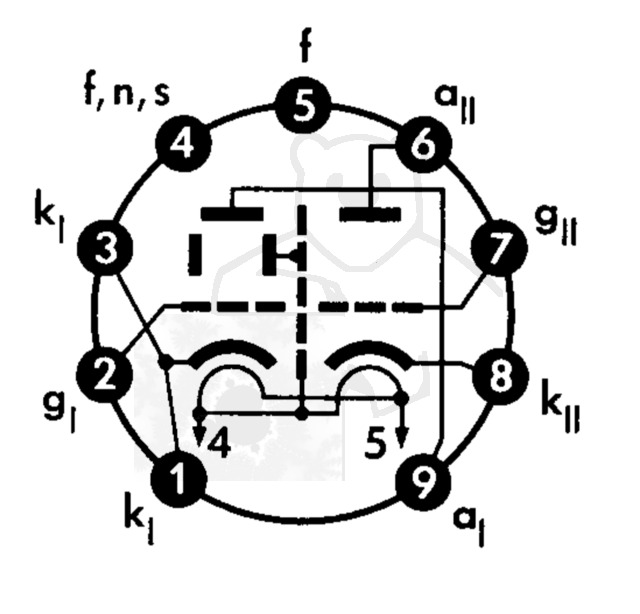

🔎 Sockelschaltung der ECC8100

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu ECC8100

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ECC8100
Datenblatt ECC8100 Telefunken [www.tubedata.info].pdf (234 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
