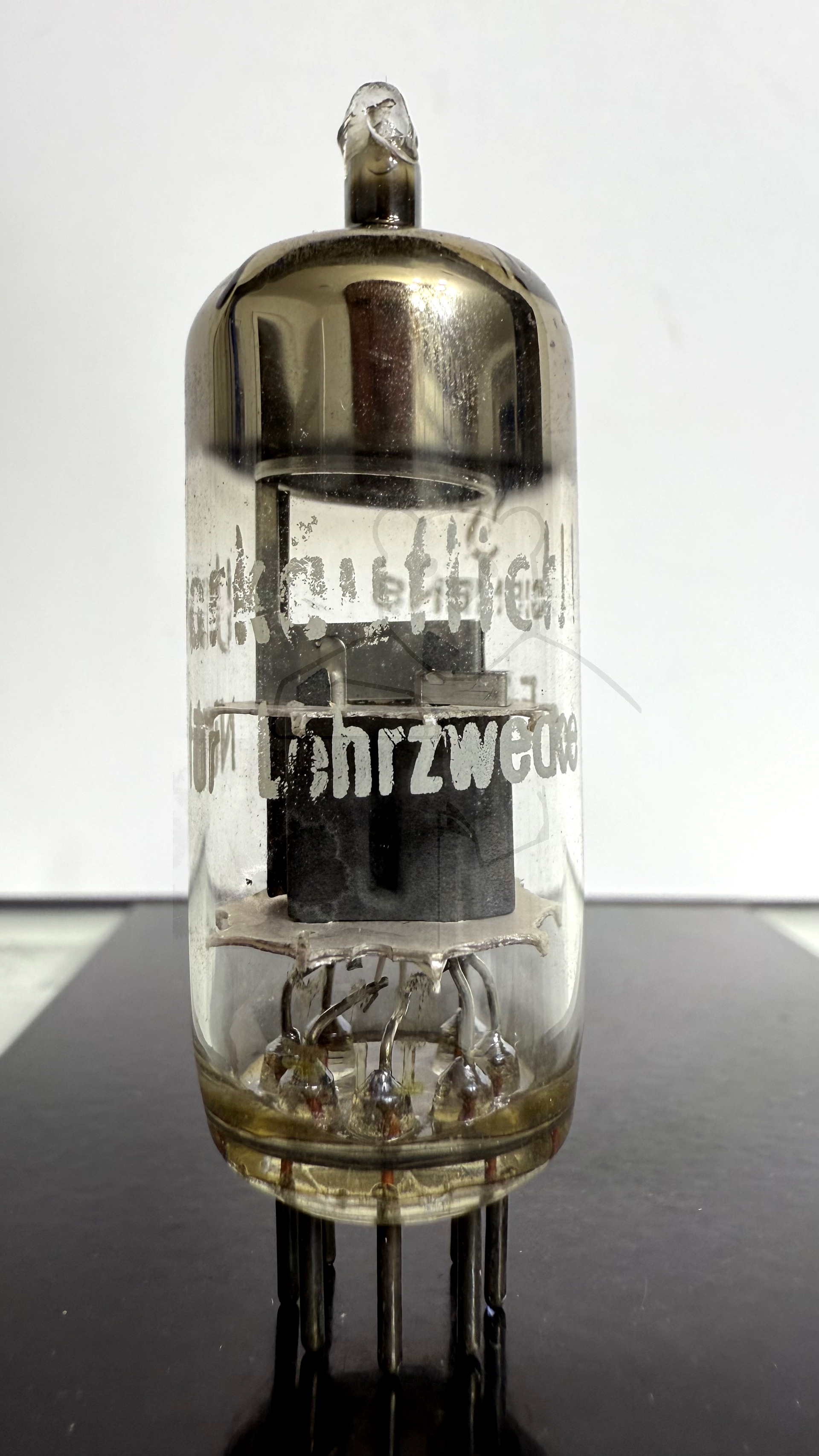

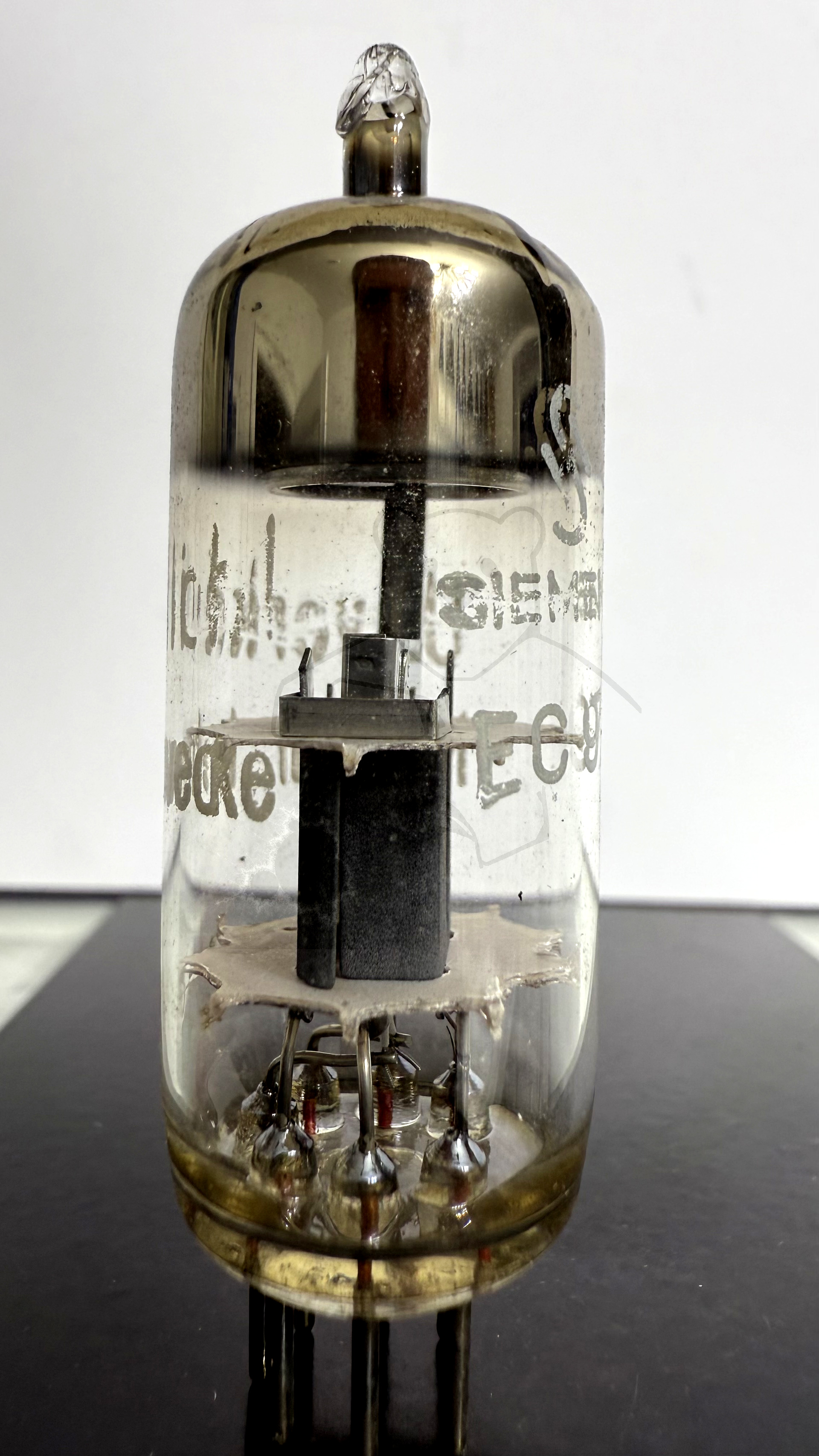

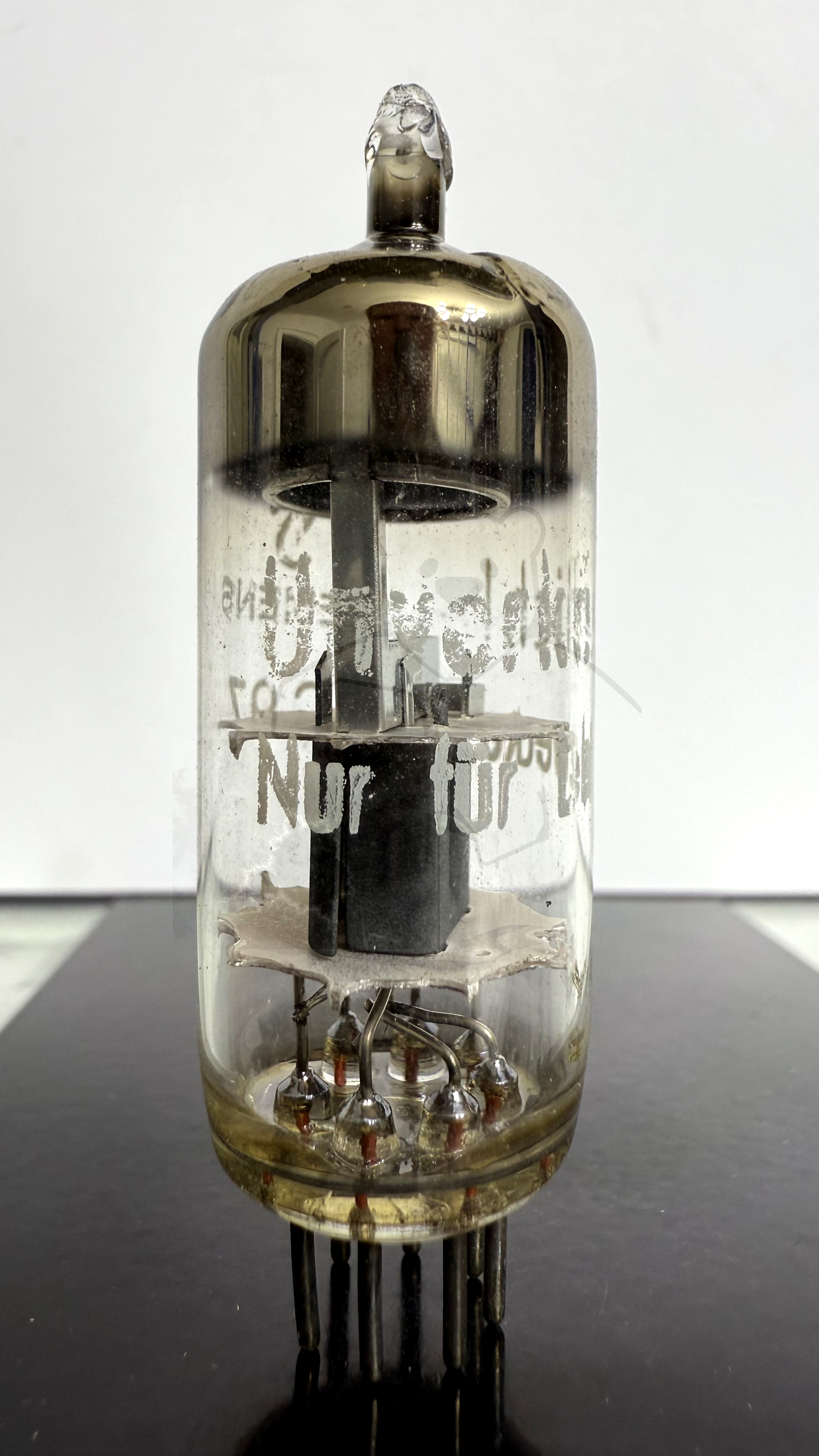

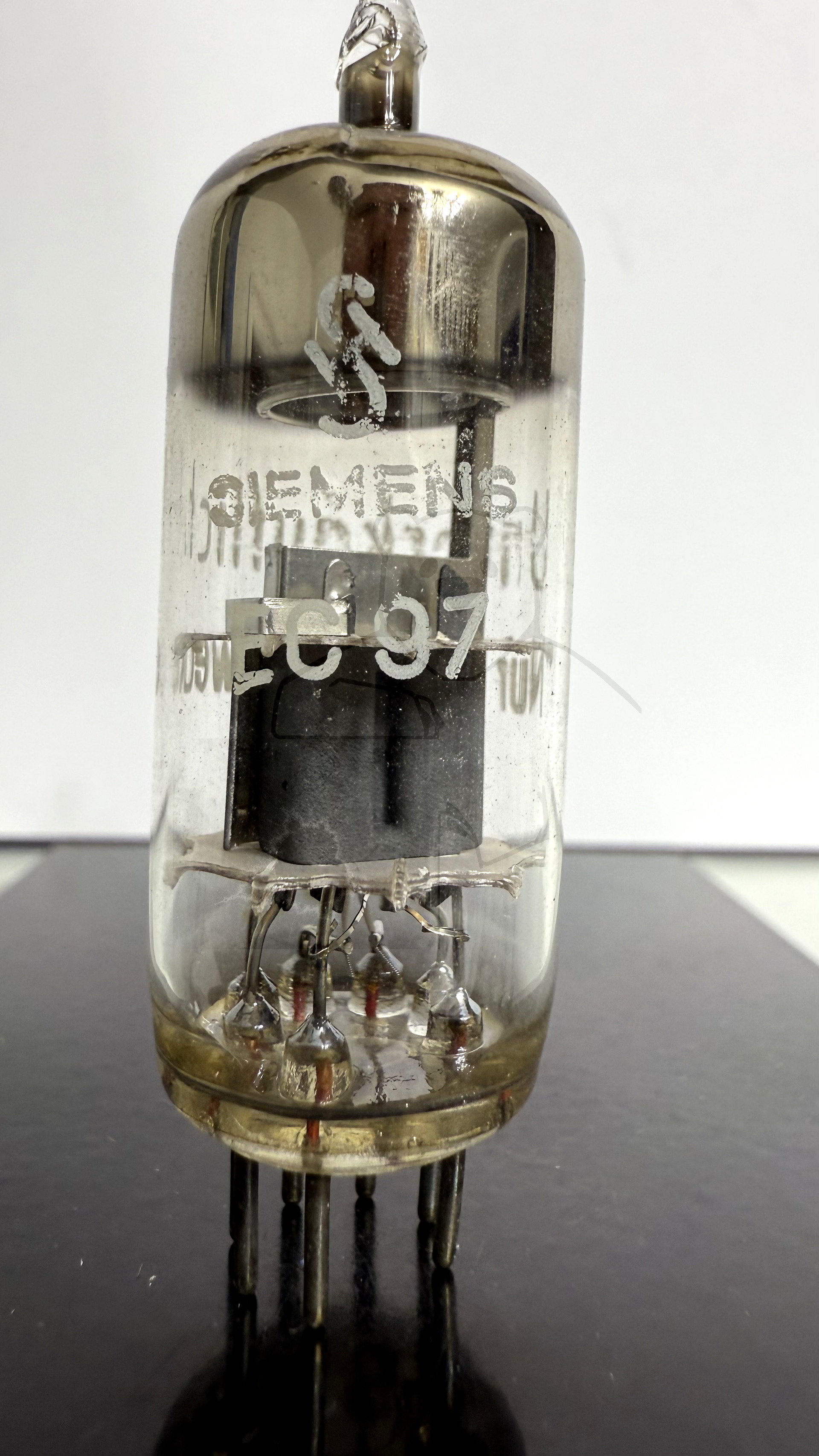

Daten und Bilder der Röhre: EC97

🔎 Beschreibung der Röhre: EC97

Name	EC97
Vergleichsname	6FQ5A → 6GK5
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,215
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.12.2020 15:02:09

🔎 Beschreibung der Systeme für die Röhre: EC97

	System 1
Kathode	1, 7
Gitter 1	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

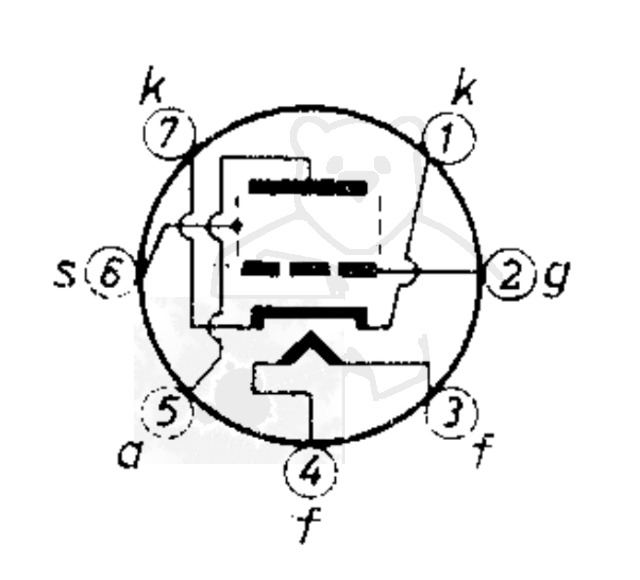

🔎 Sockelschaltung der EC97

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EC97
Datenblatt EC97 Philips [www.tubedata.info].pdf (287 kB)
