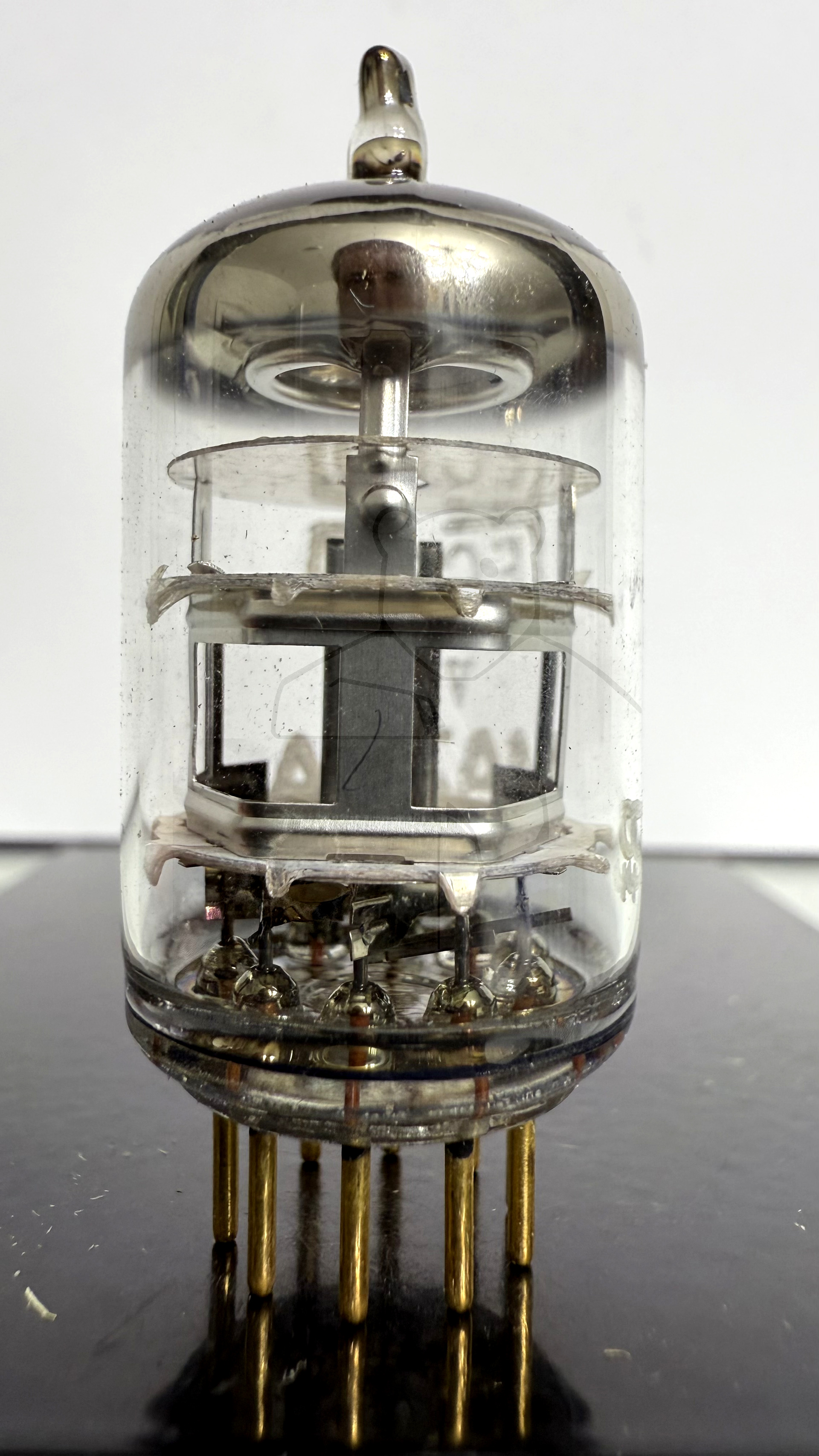

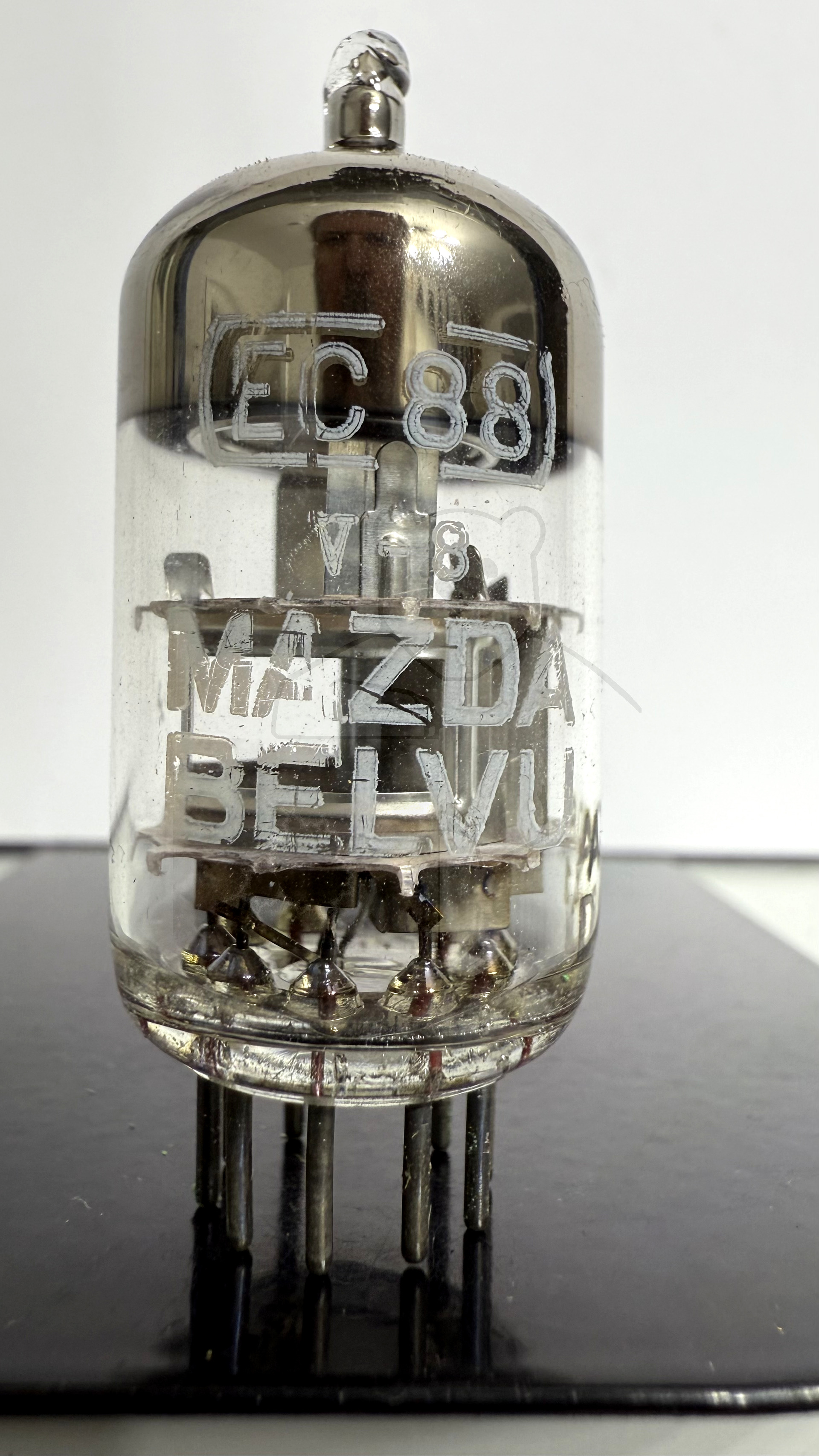

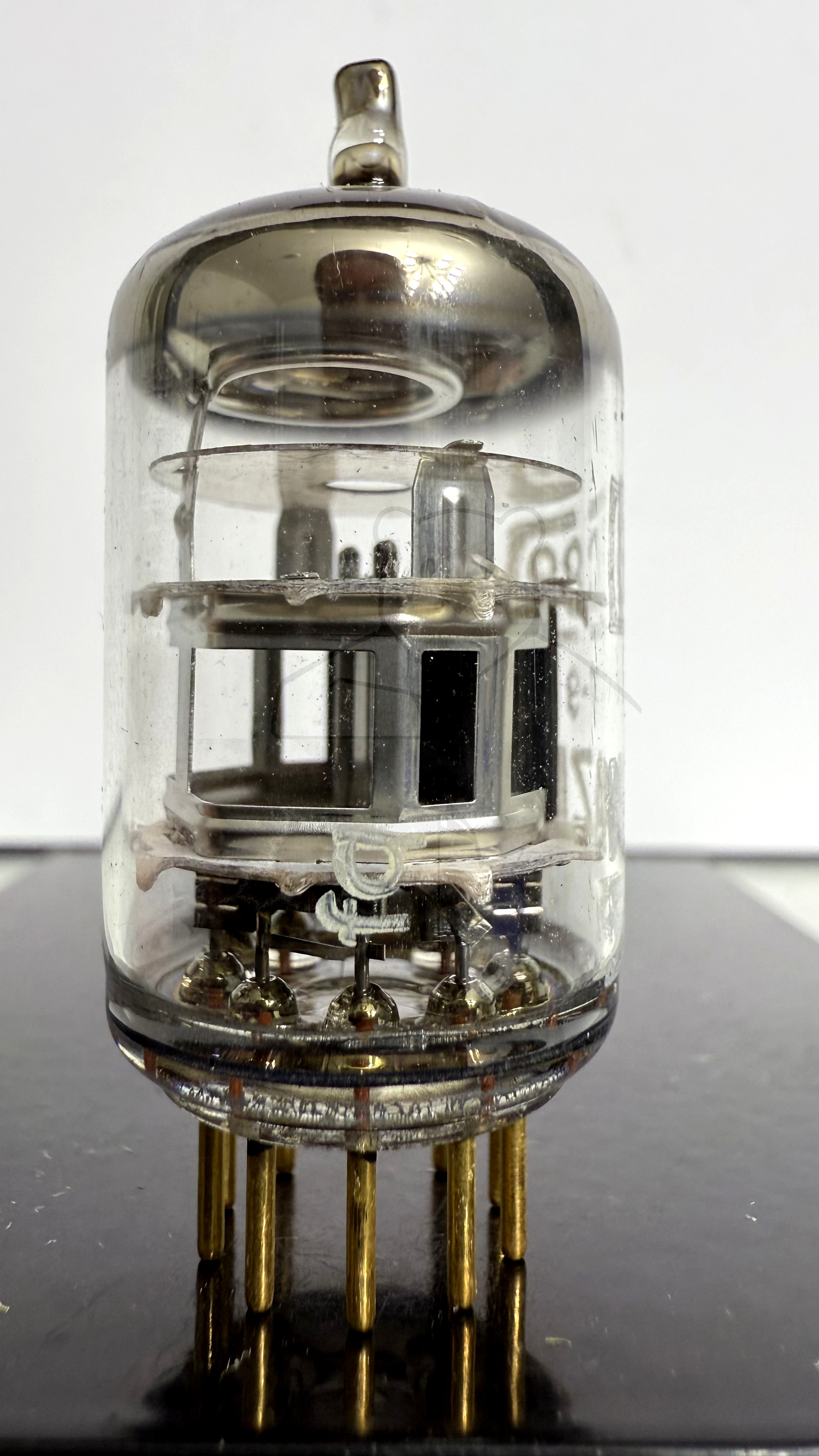

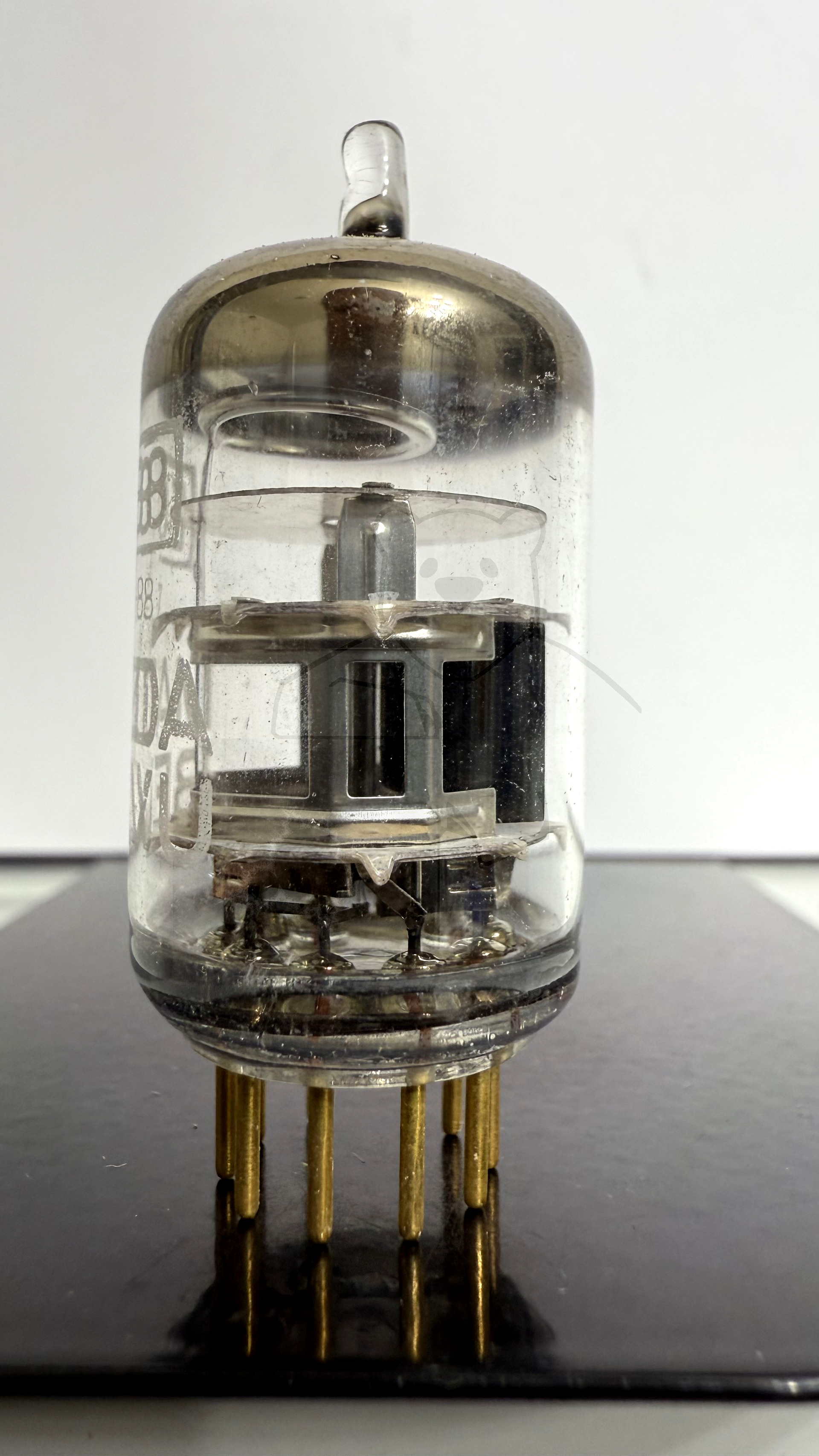

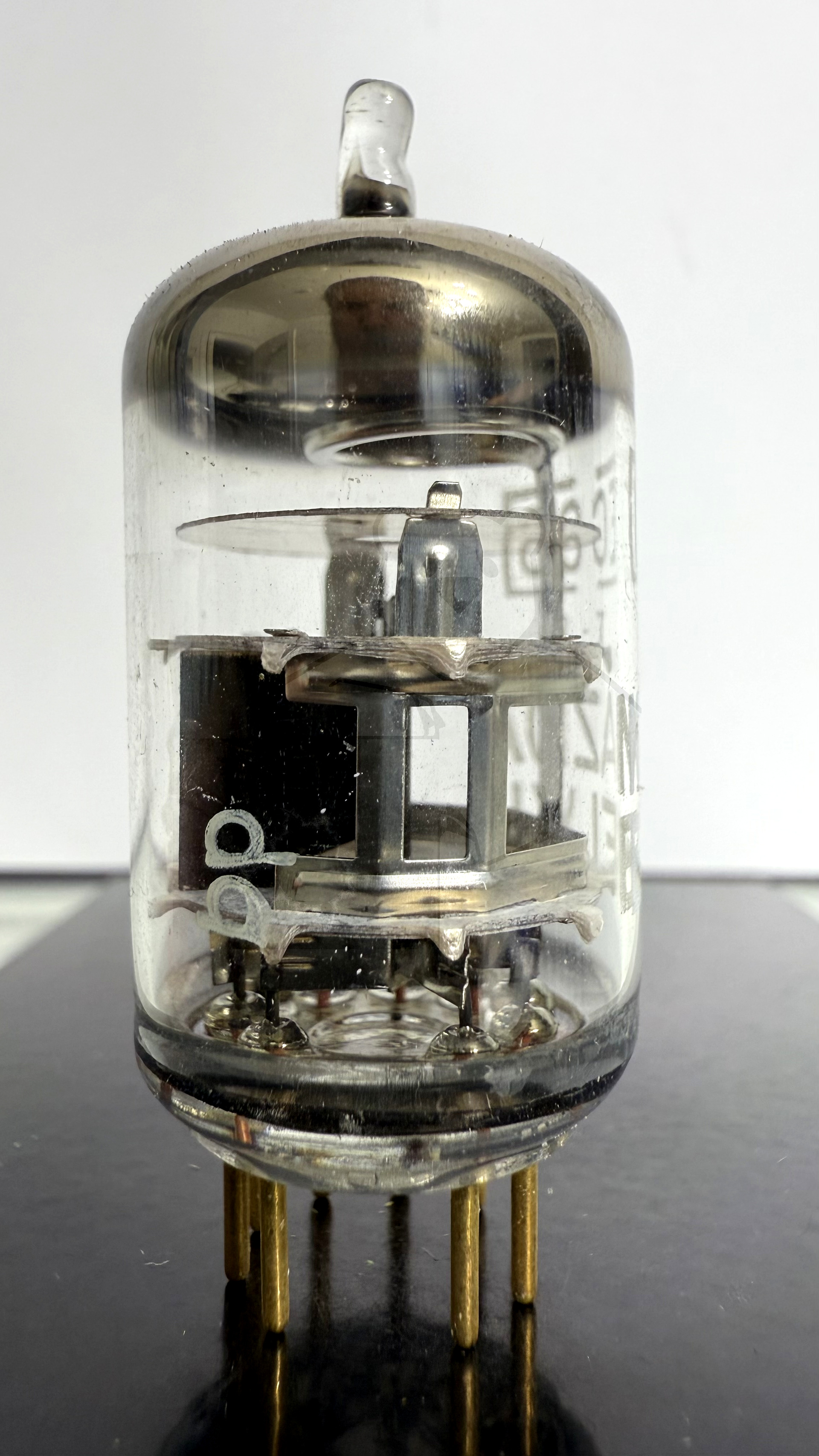

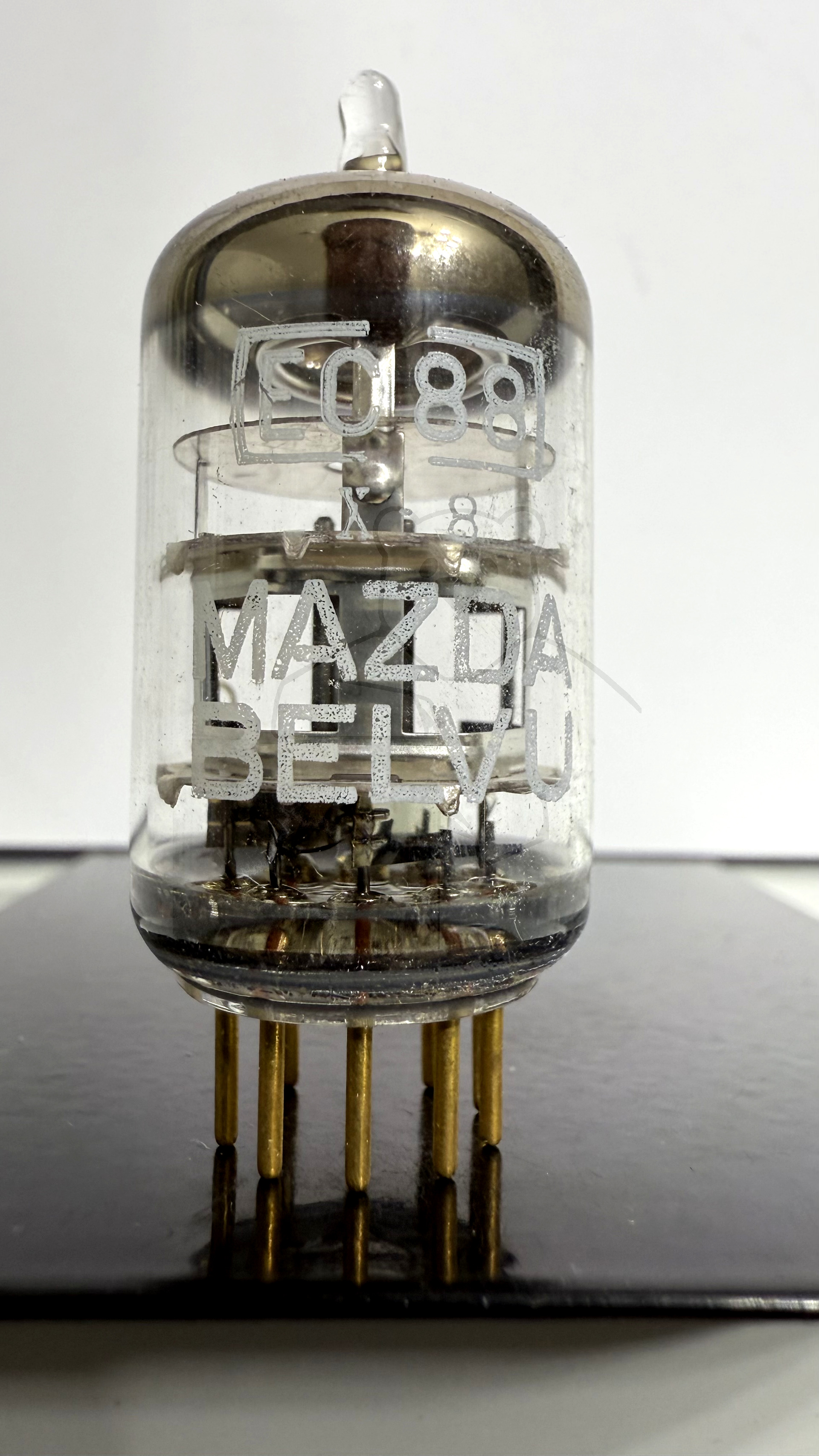

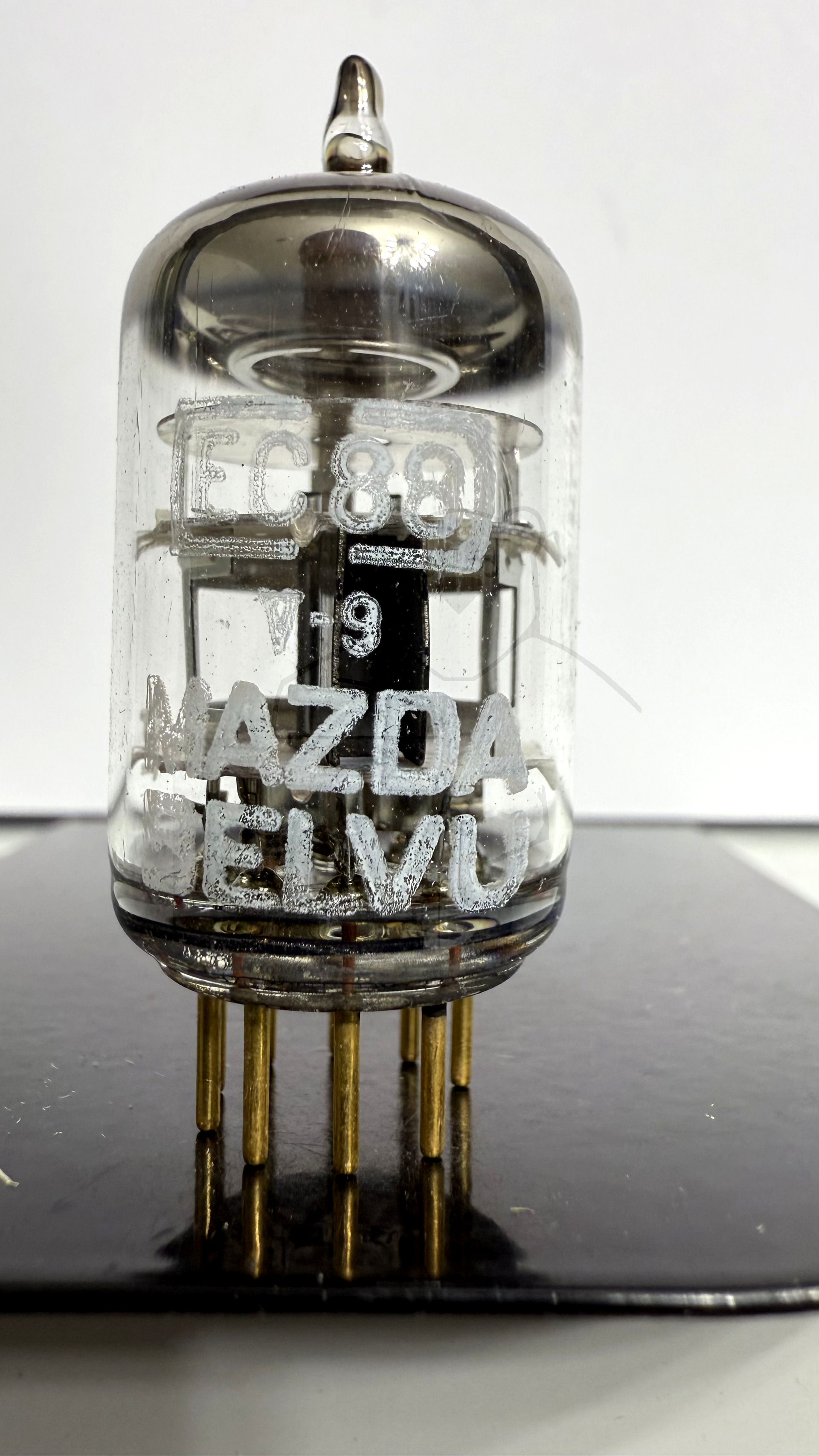

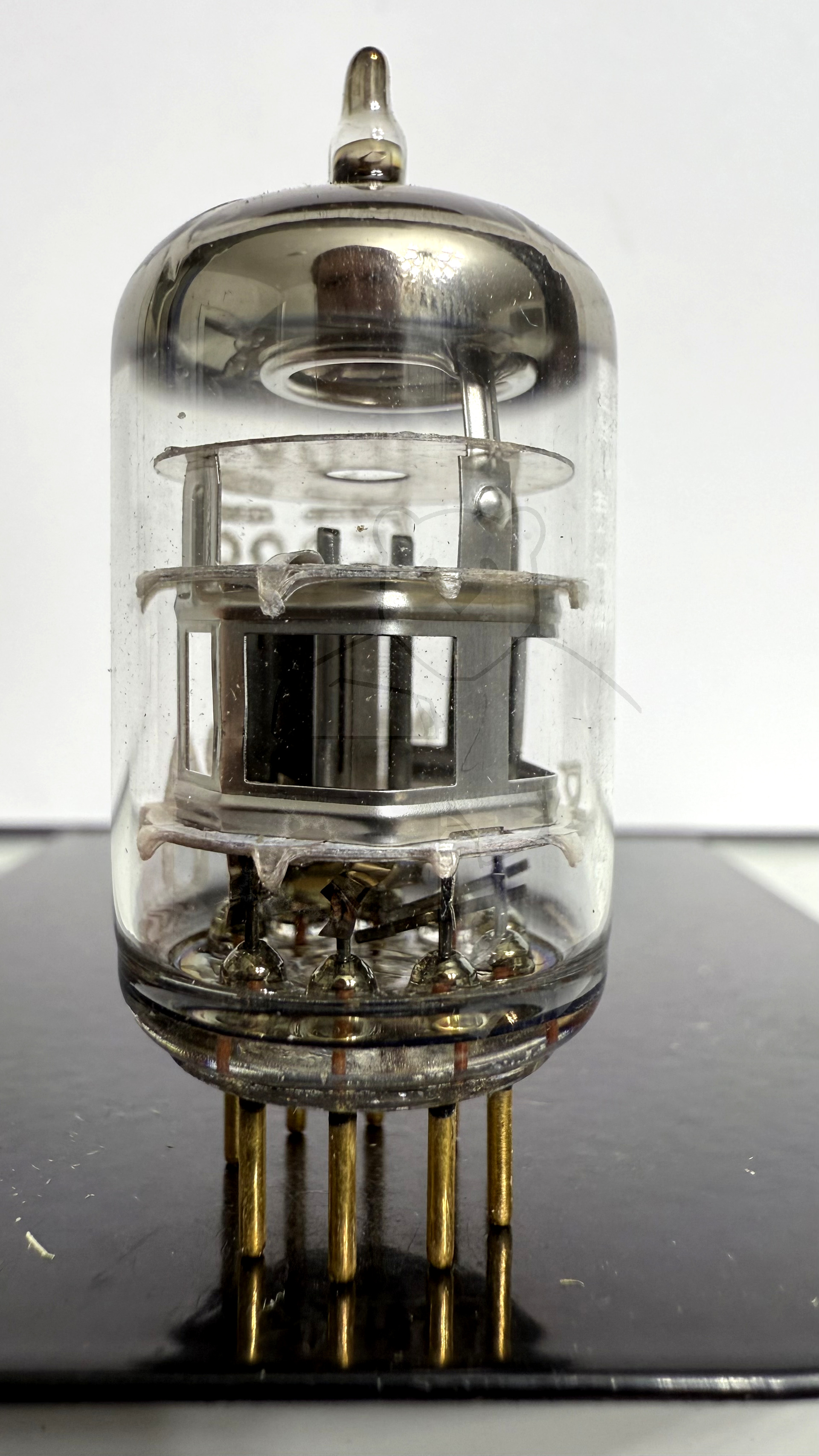

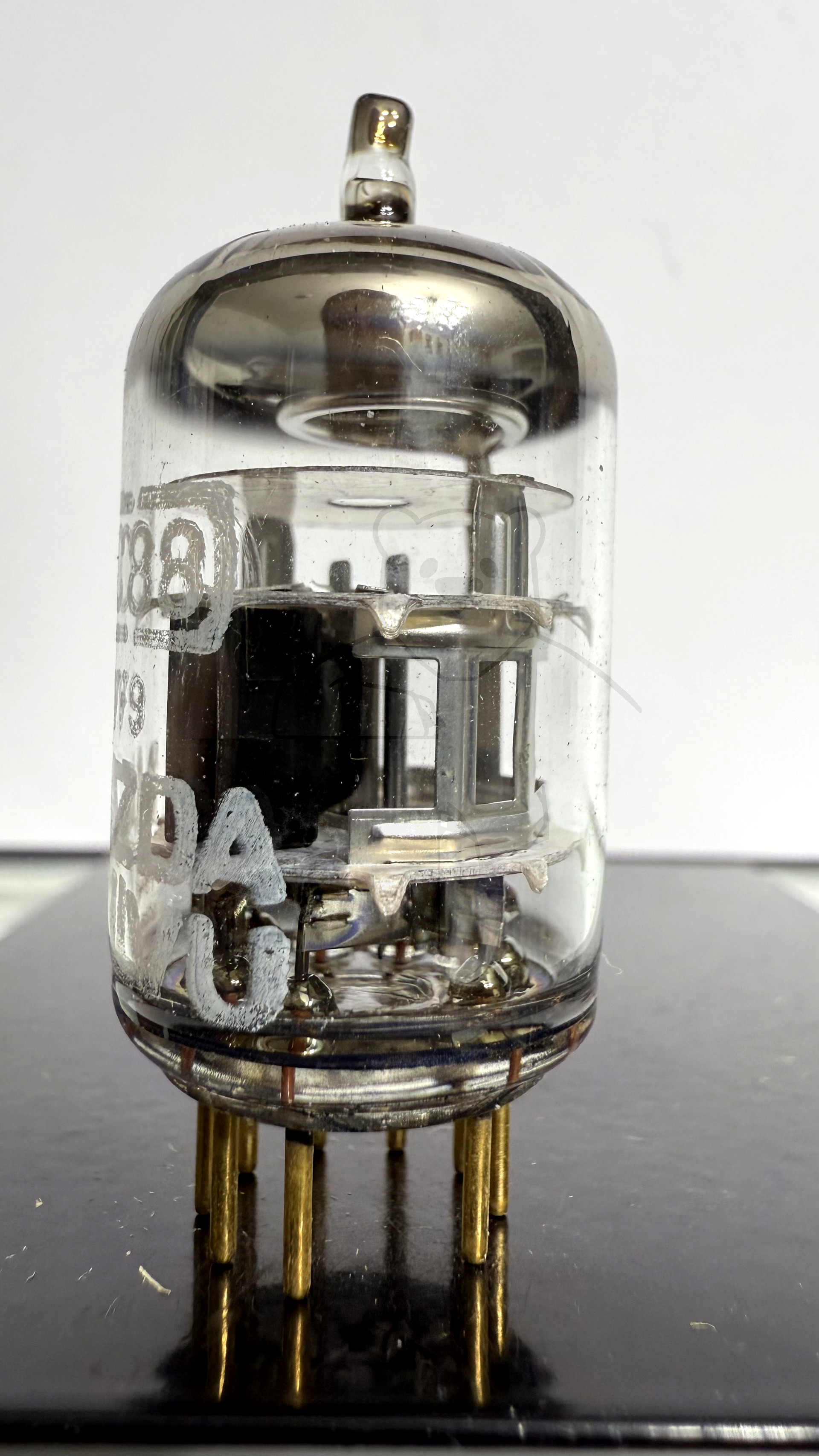

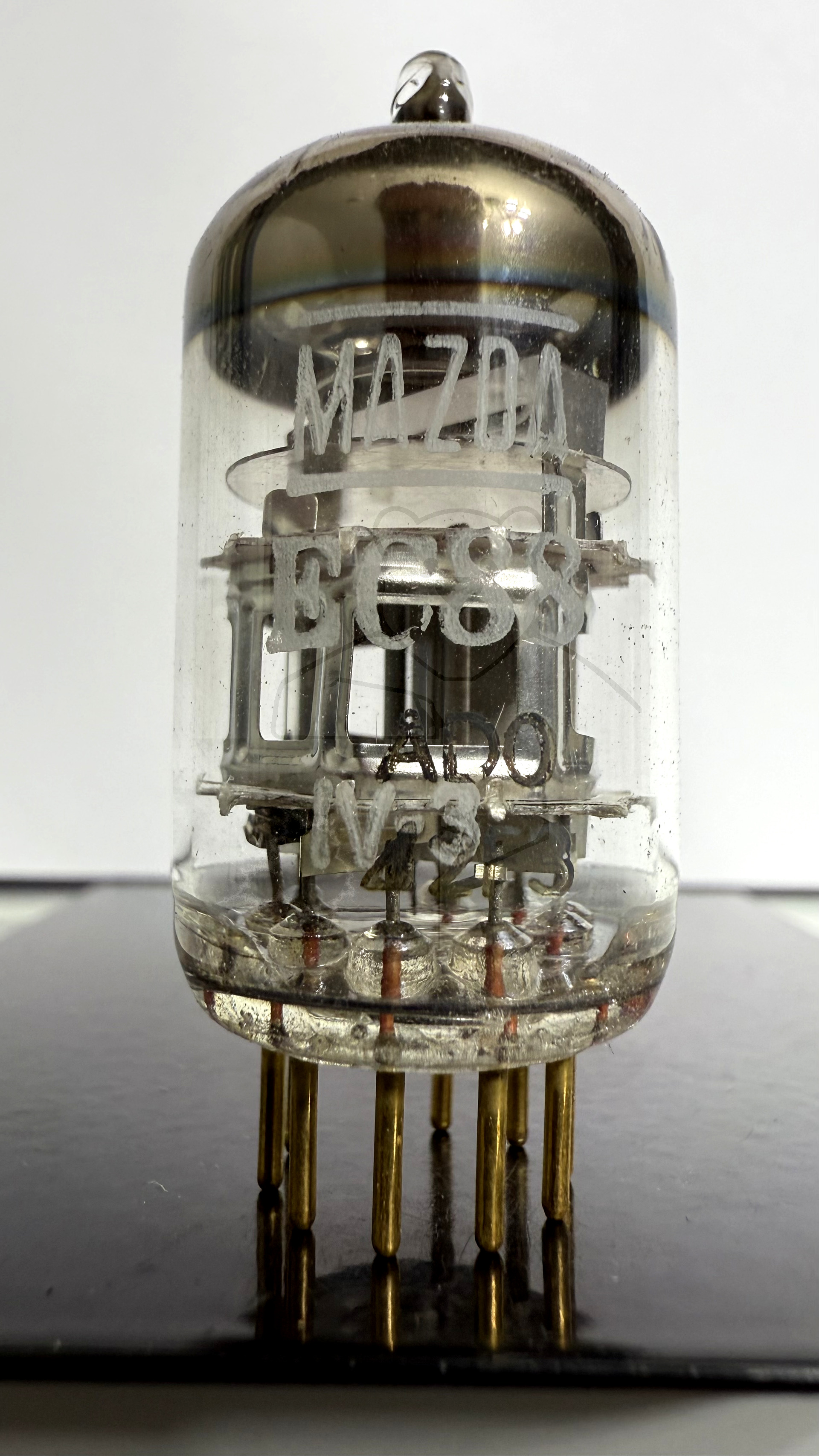

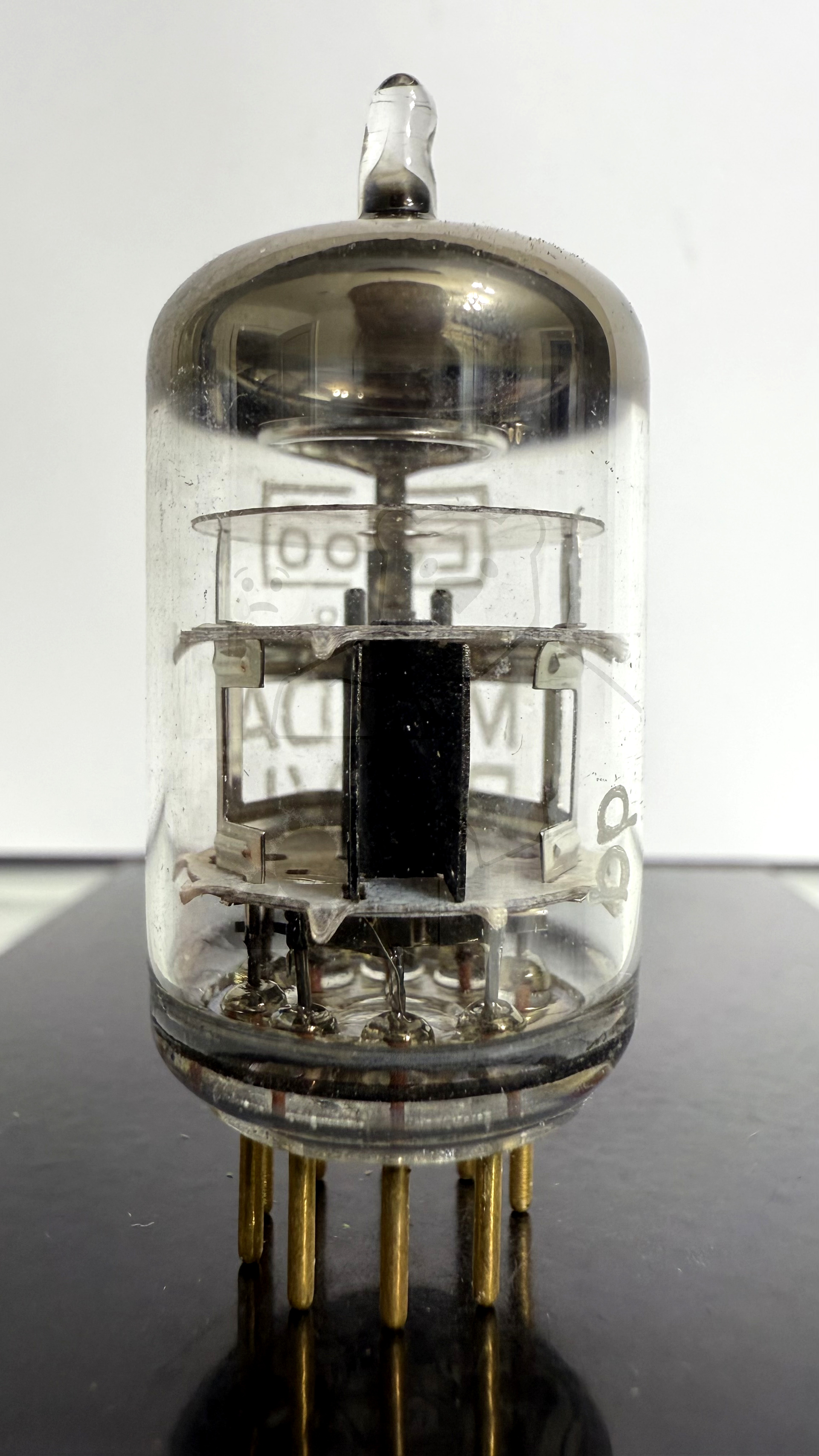

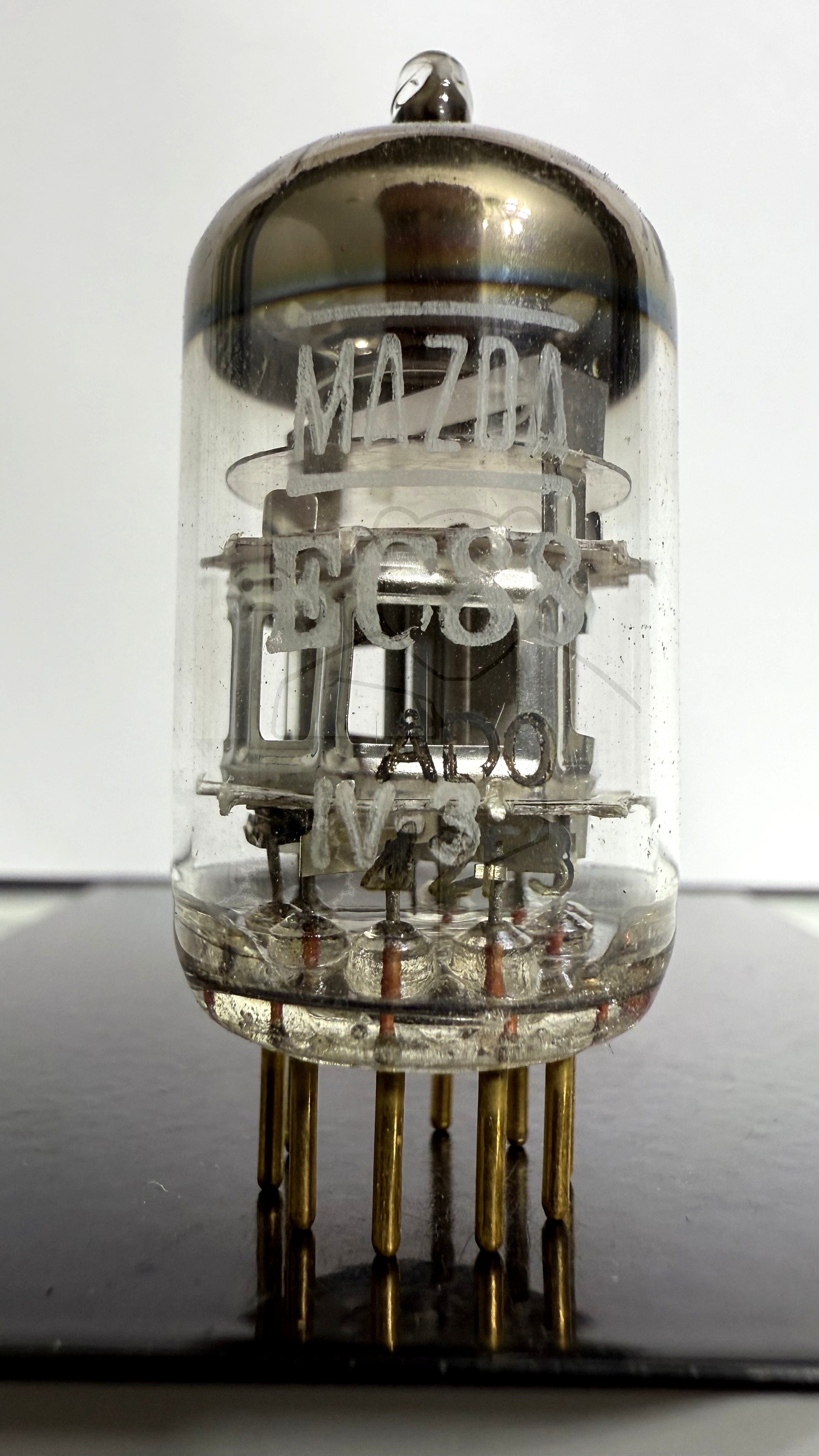

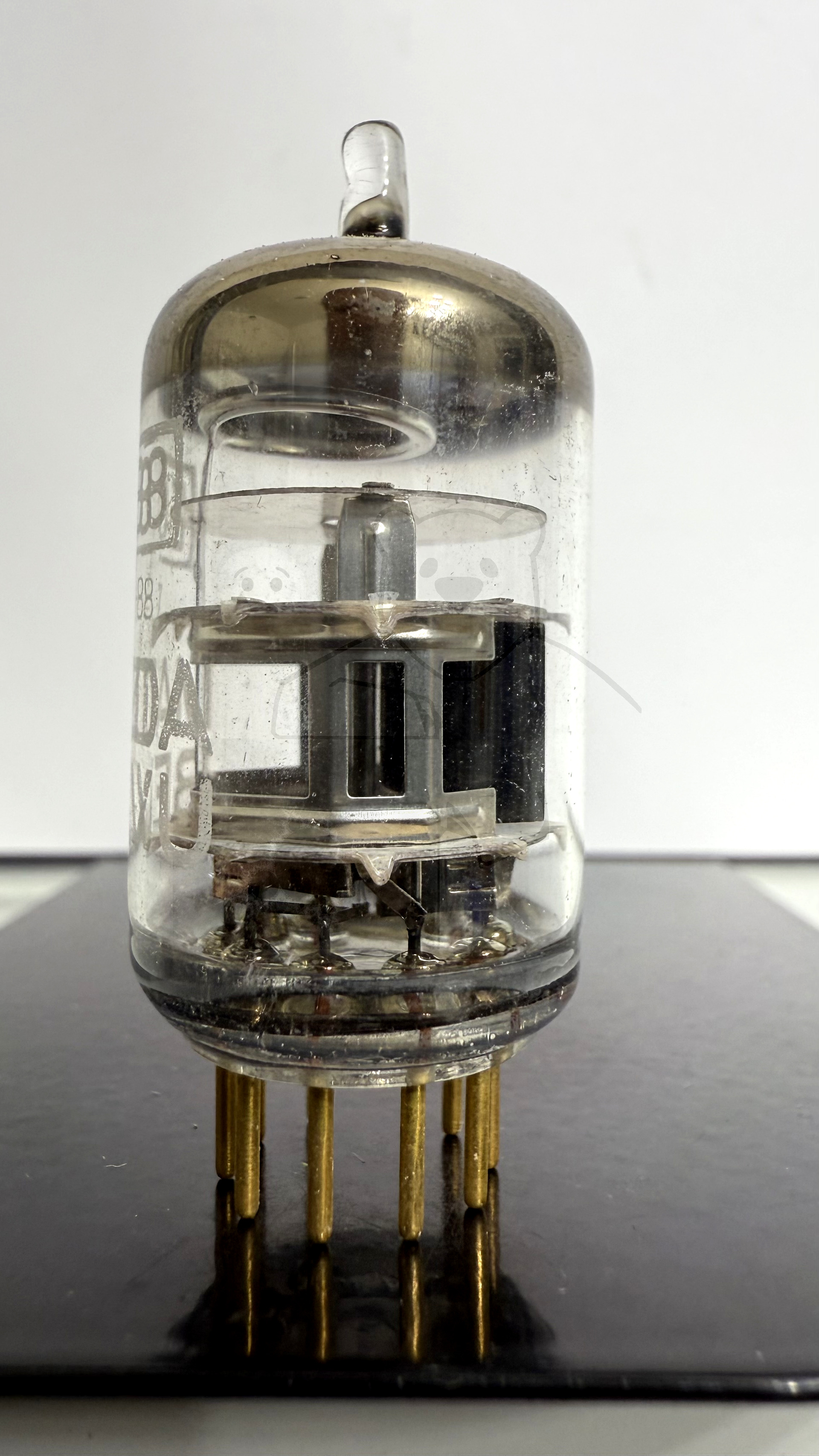

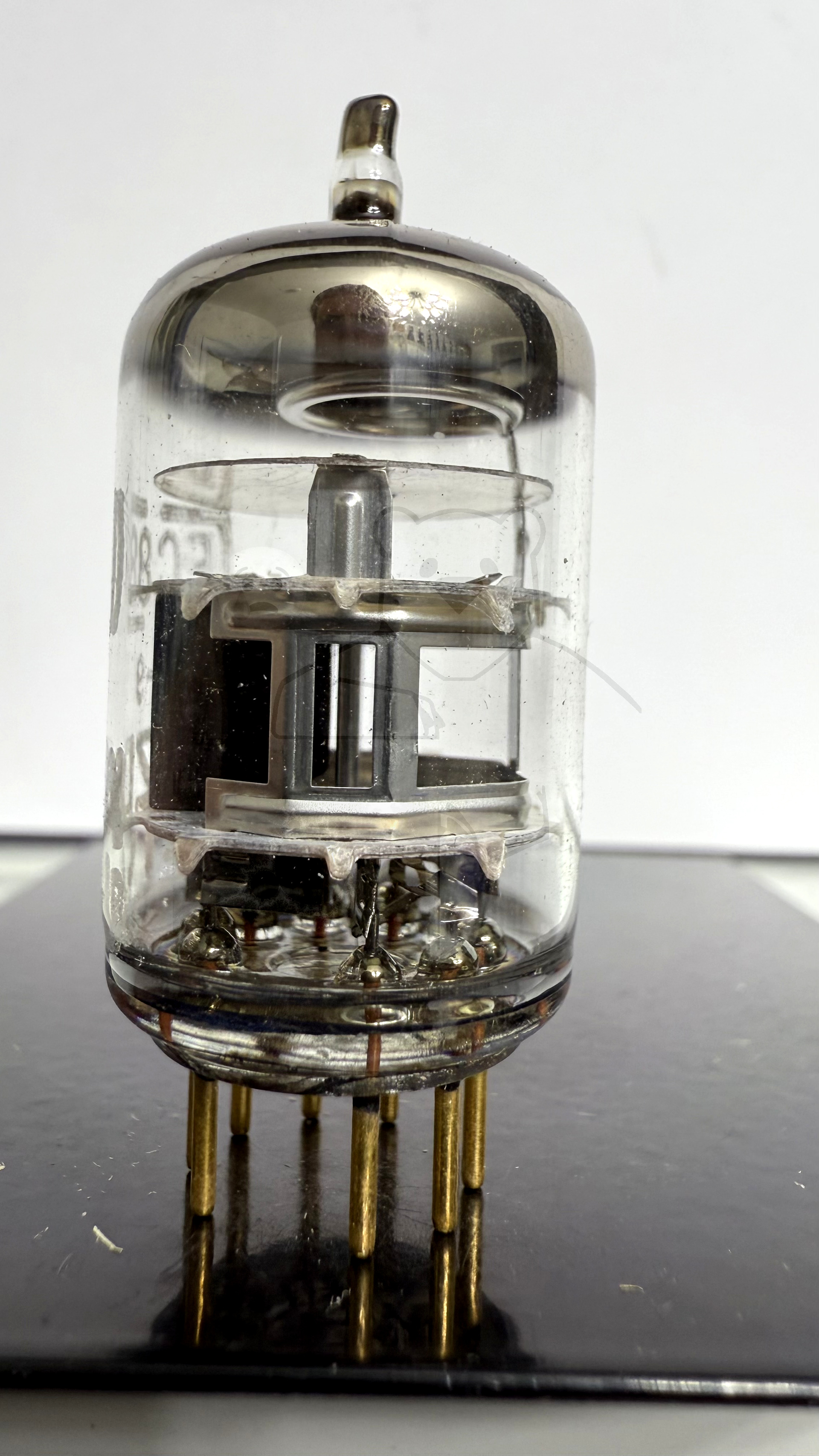

Daten und Bilder der Röhre: EC88

🔎 Beschreibung der Röhre: EC88

Name	EC88
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,165
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: EC88

	System 1
Kathode	2
Gitter 1	1, 3, 6, 7, 9
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

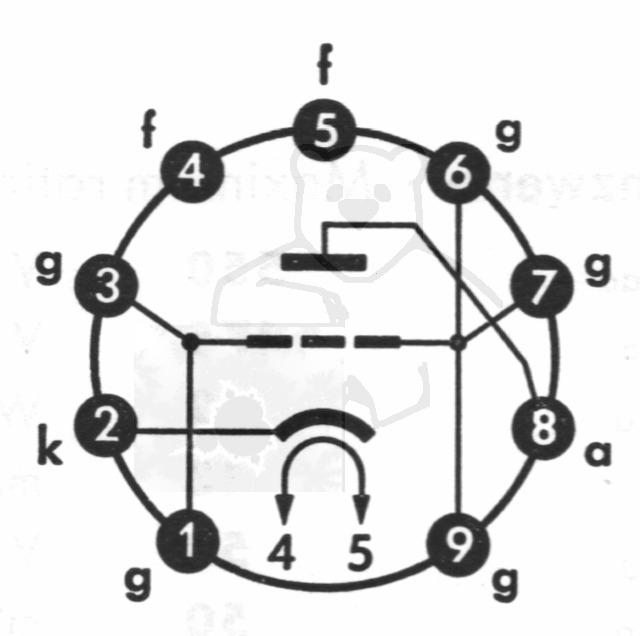

🔎 Sockelschaltung der EC88

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EC88
Datenblatt EC88 La Radiotechnique [www.tubedata.info].pdf (113 kB)
Datenblatt EC88 Mazda Belvu [www.tubedata.info].pdf (417 kB)
Datenblatt EC88 Philips [www.tubedata.info].pdf (169 kB)
Datenblatt EC88 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (951 kB)
Pruefkarte EC88 (Unbekannter Autor) - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)
Pruefkarte EC88 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
