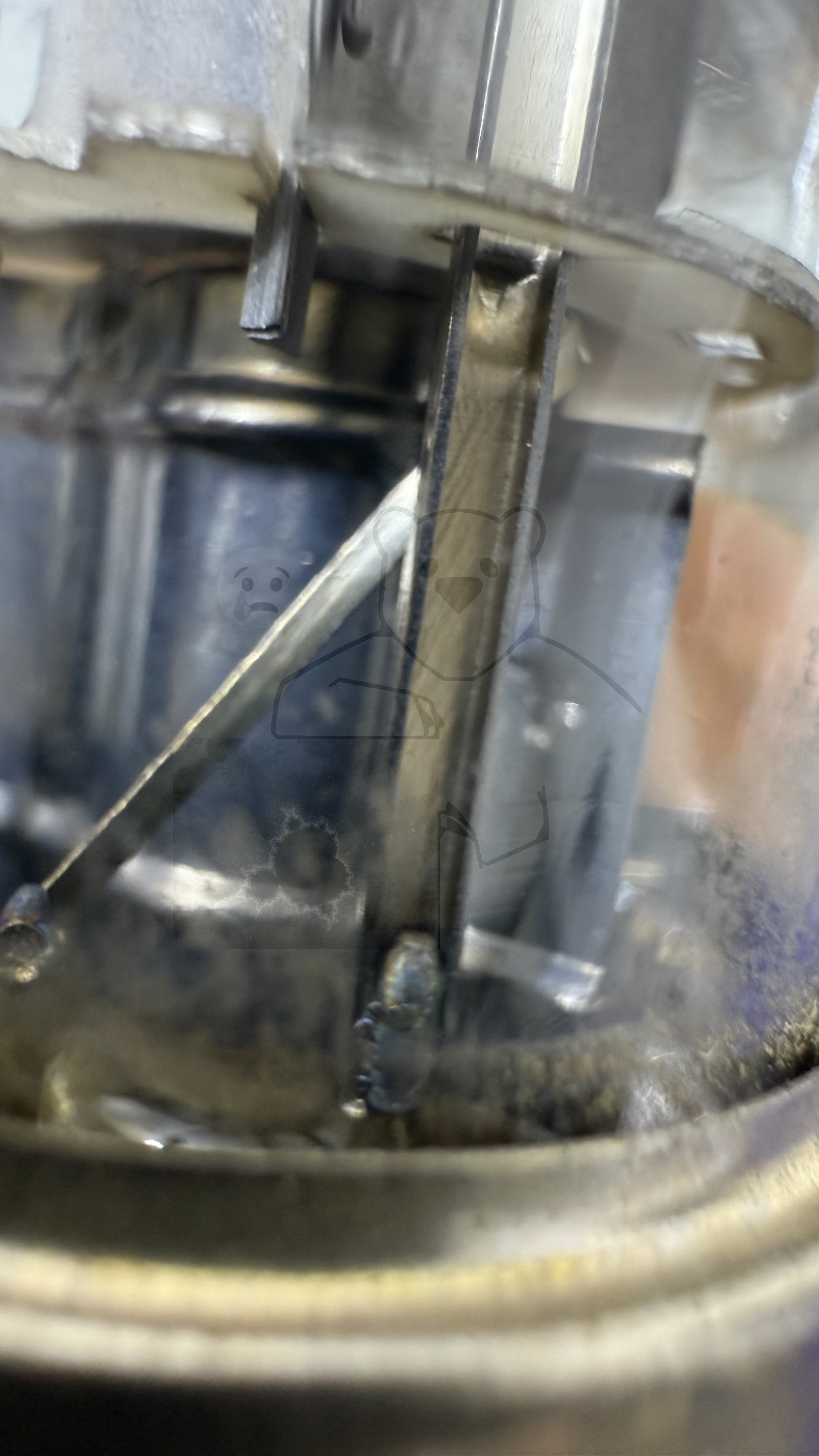

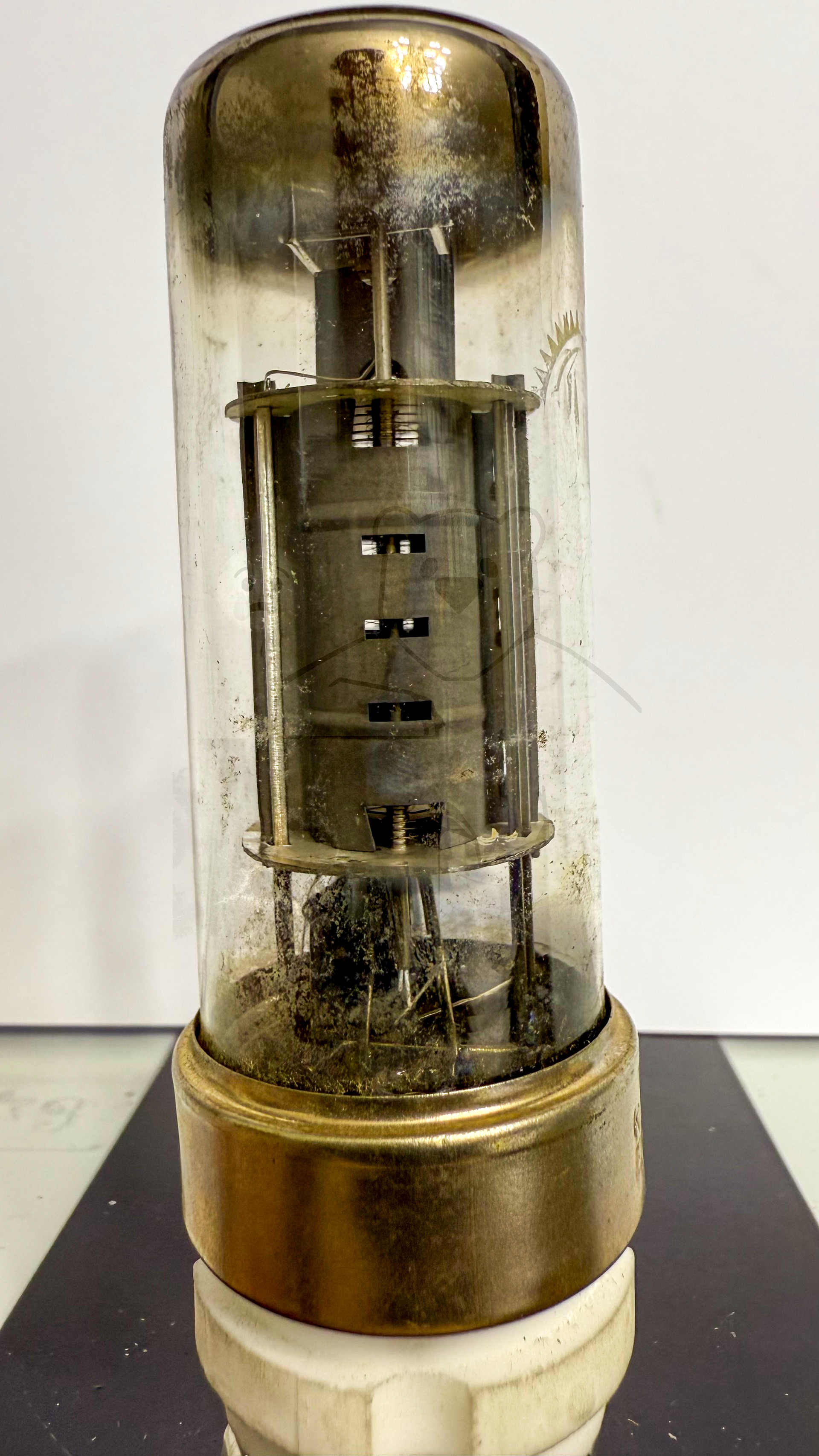

Daten und Bilder der Röhre: EBL21

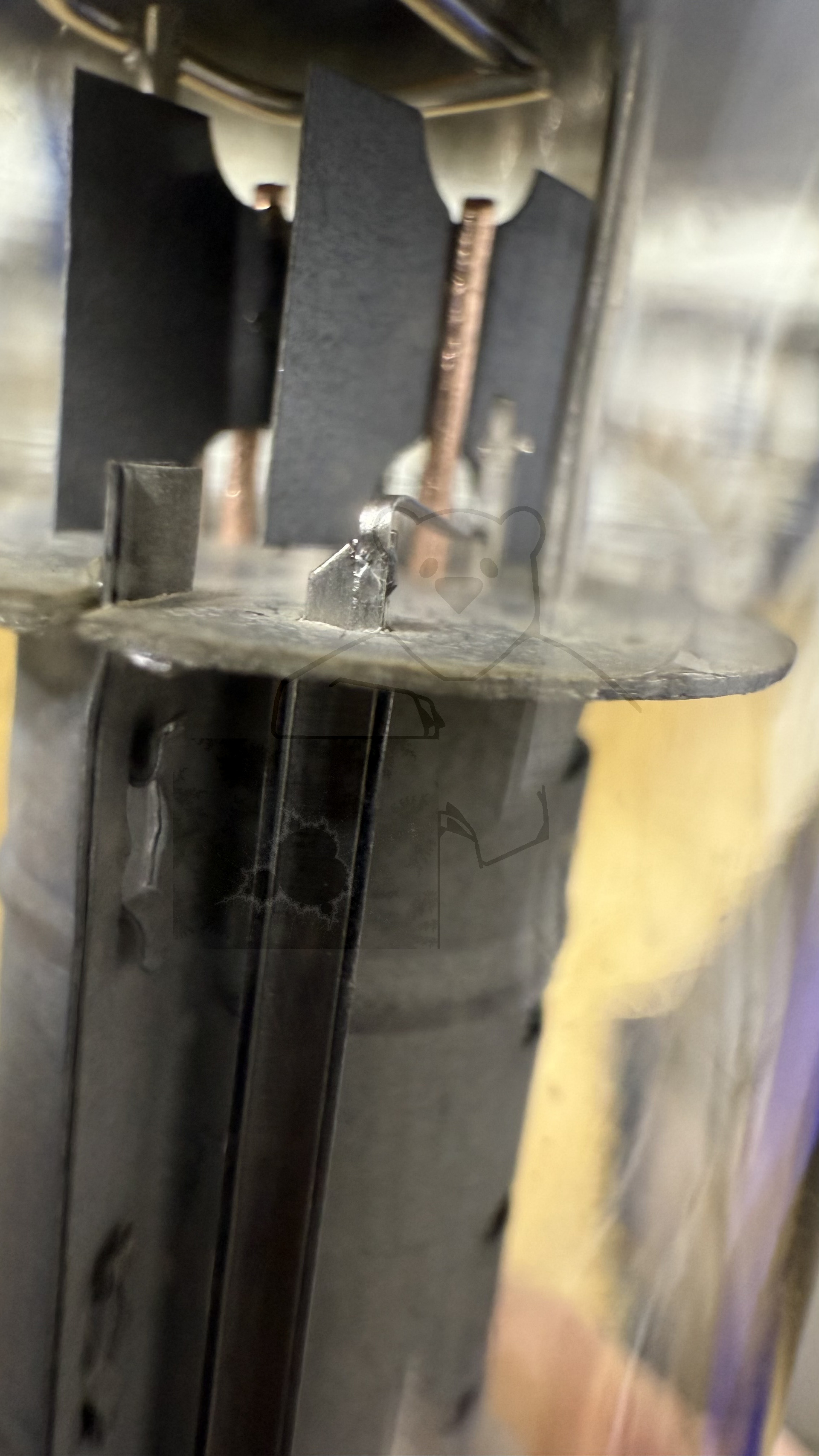

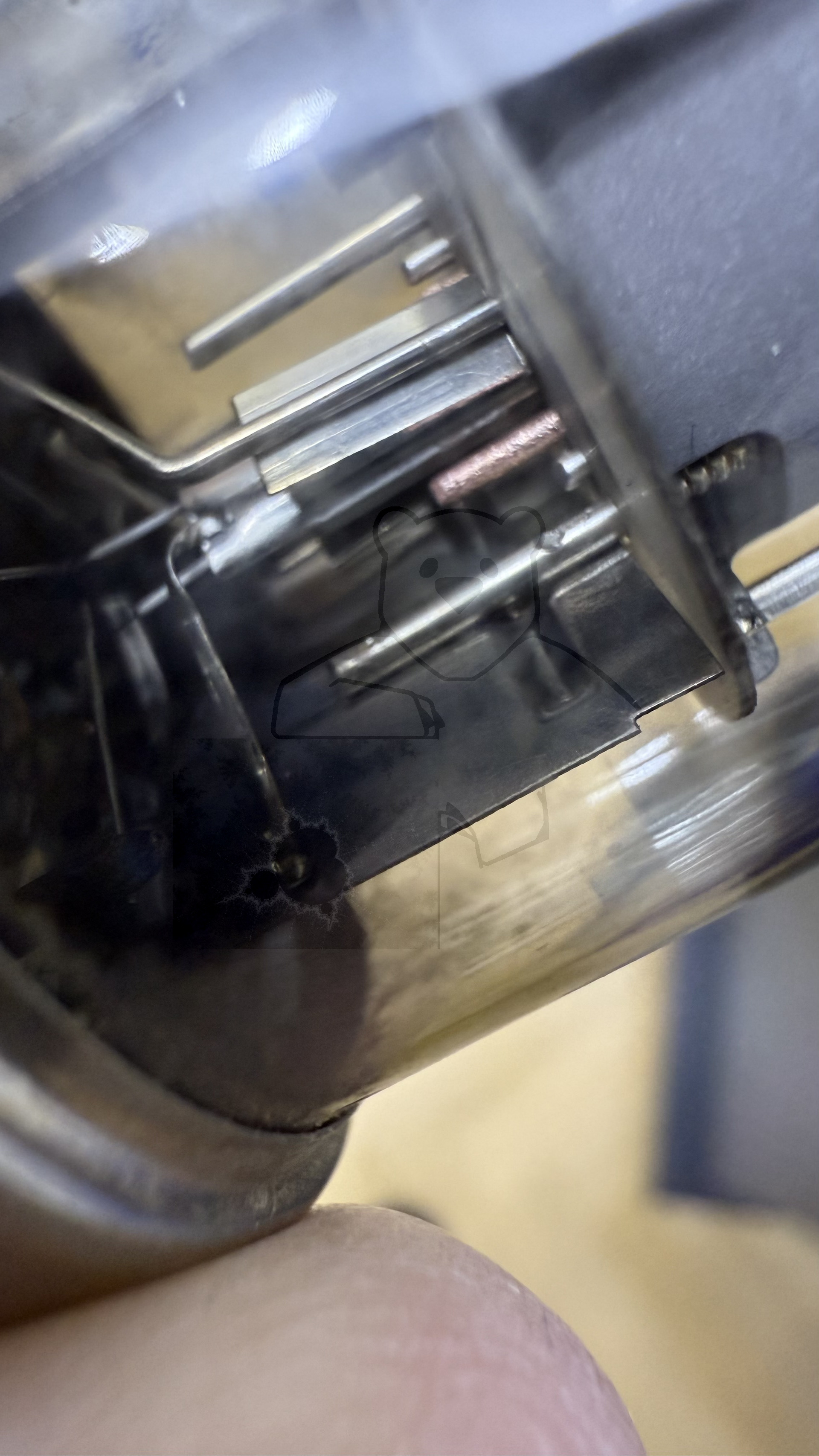

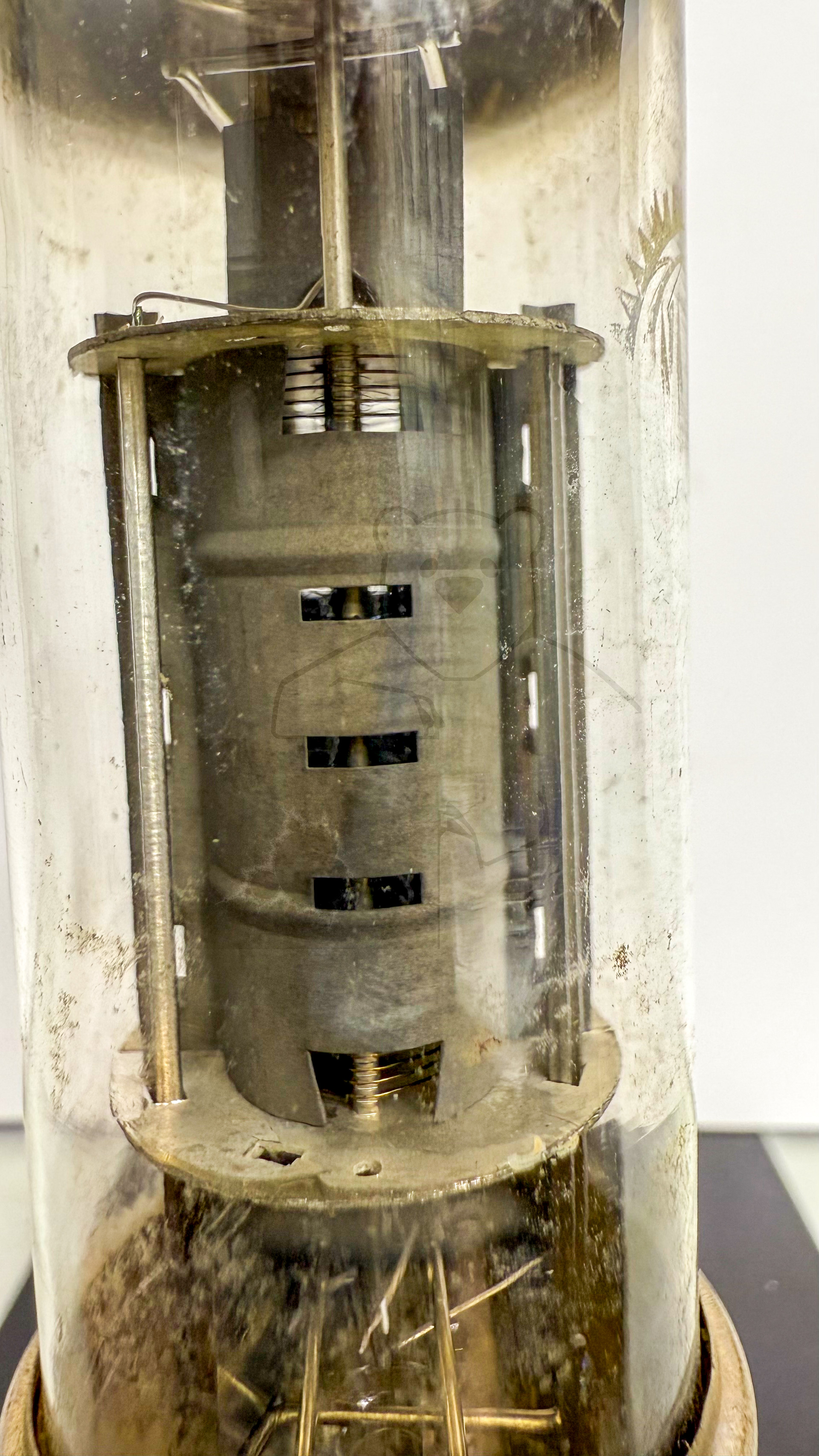

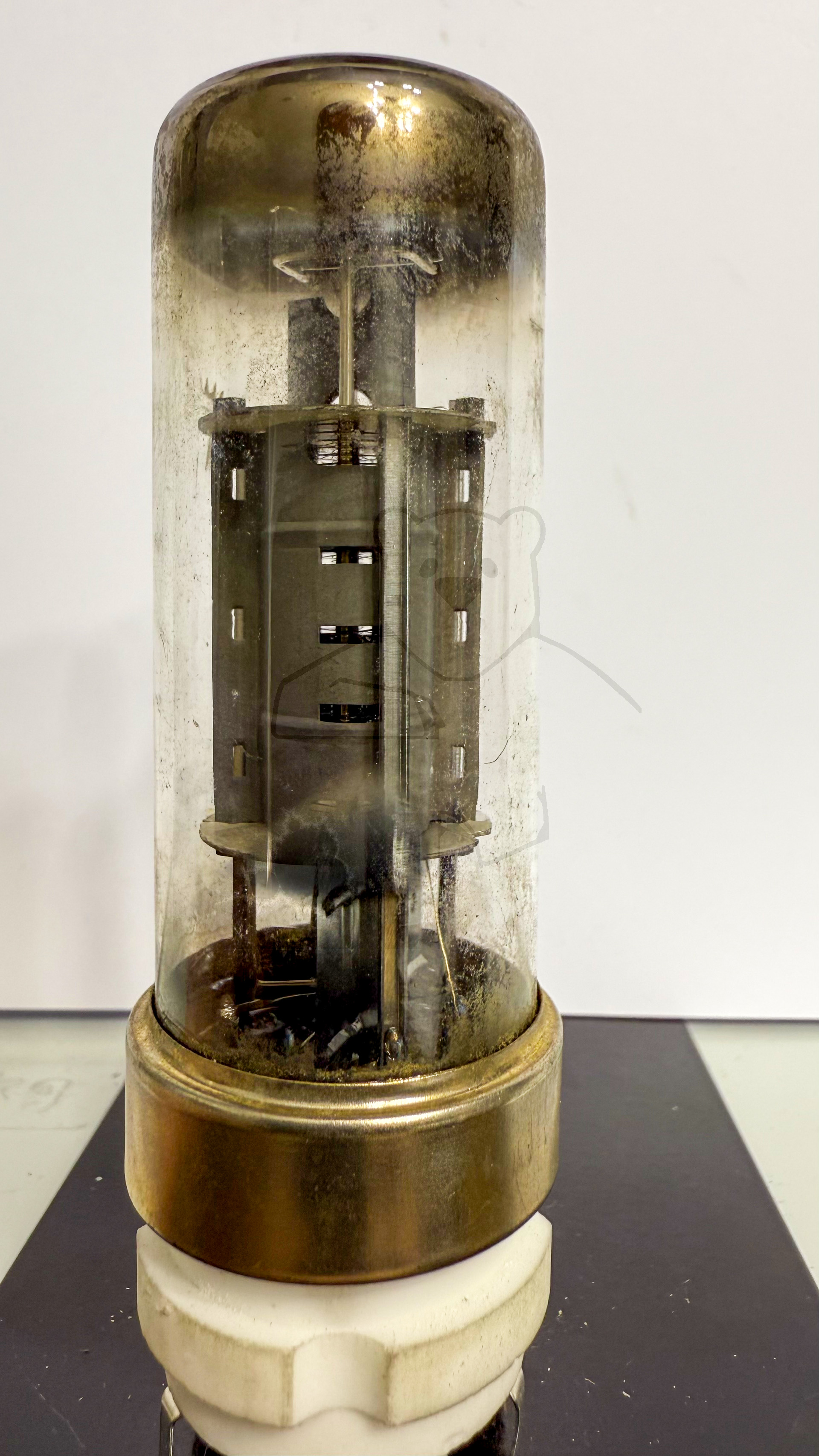

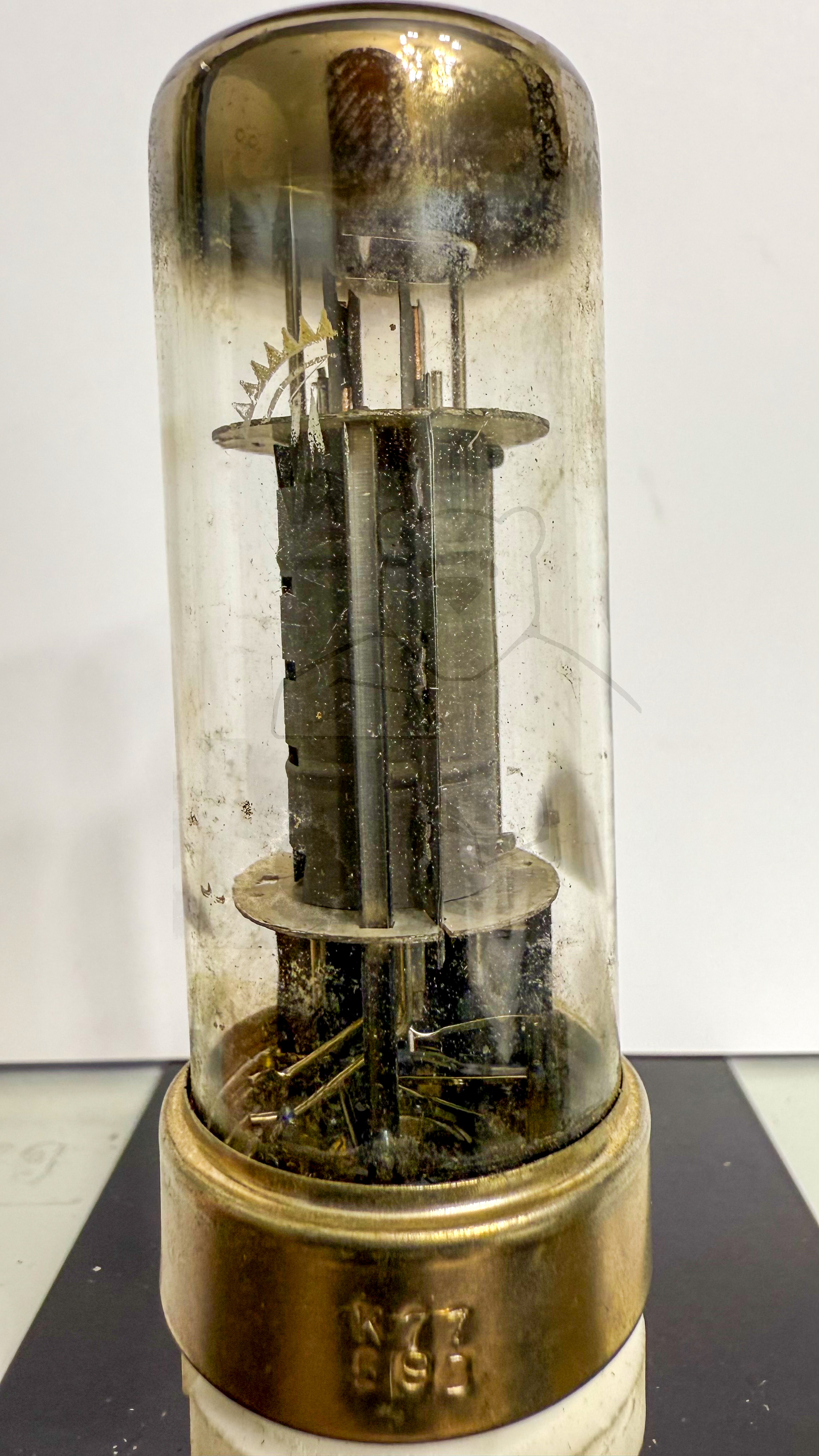

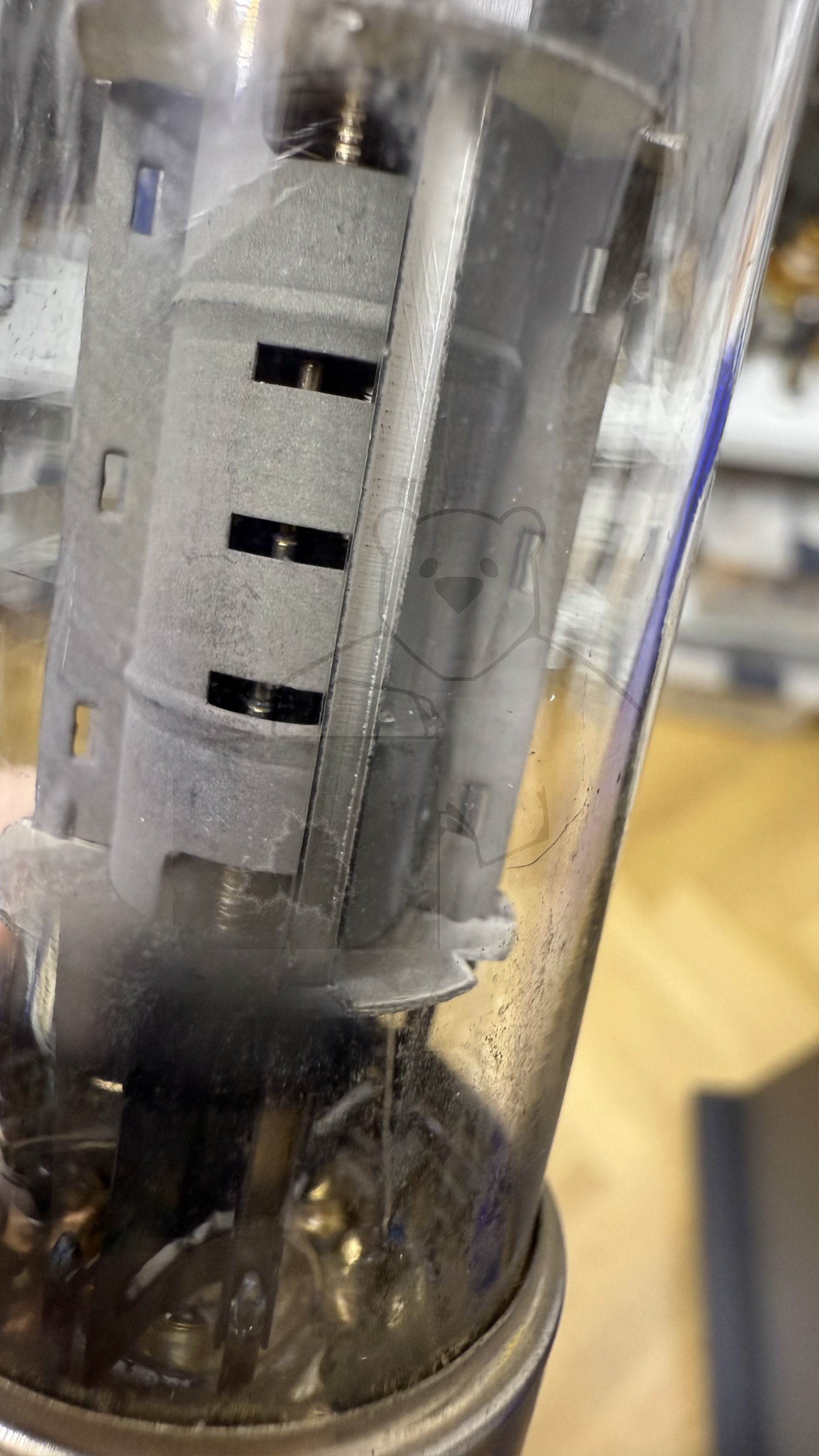

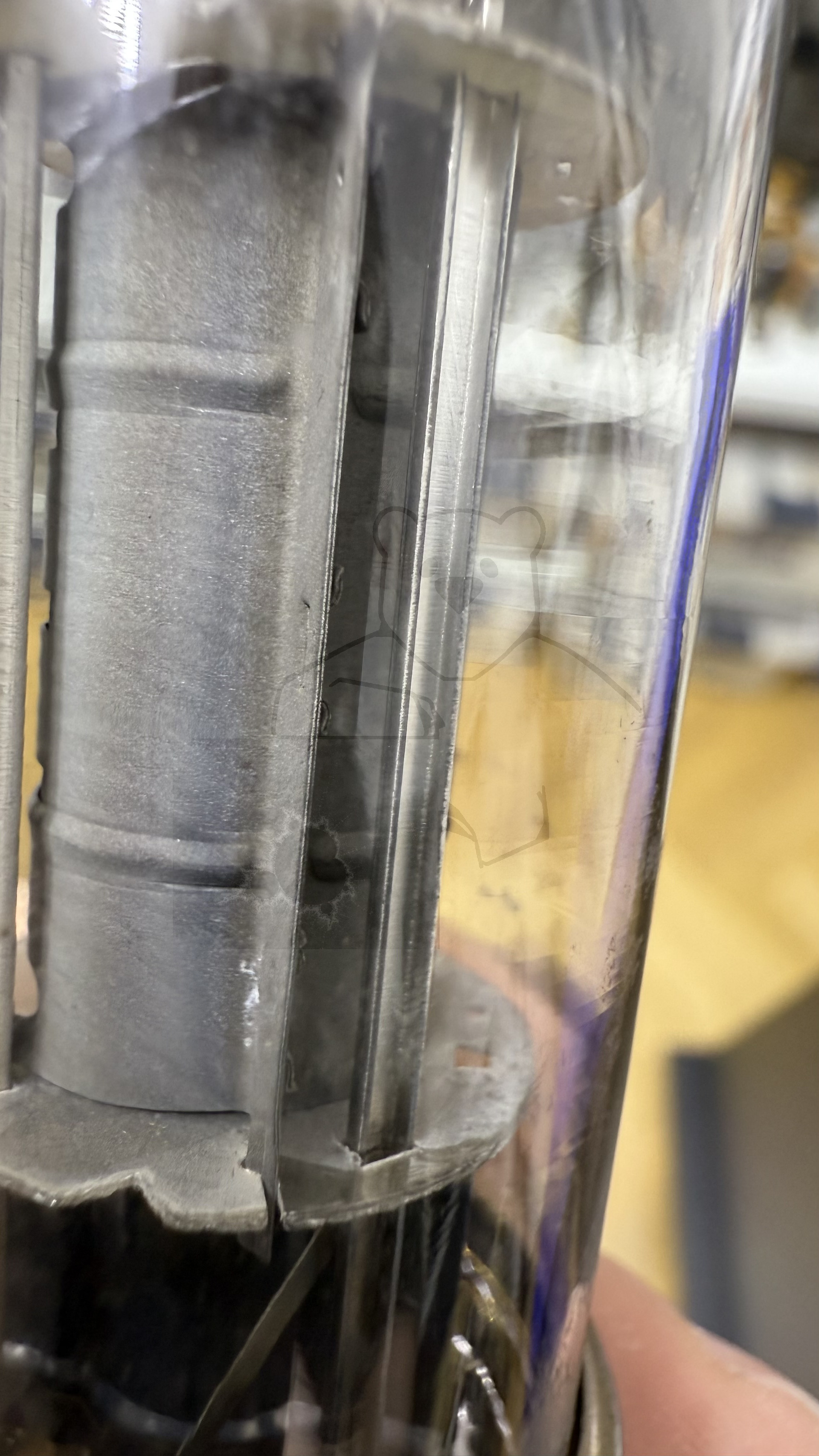

🔎 Beschreibung der Röhre: EBL21

Name	EBL21
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt

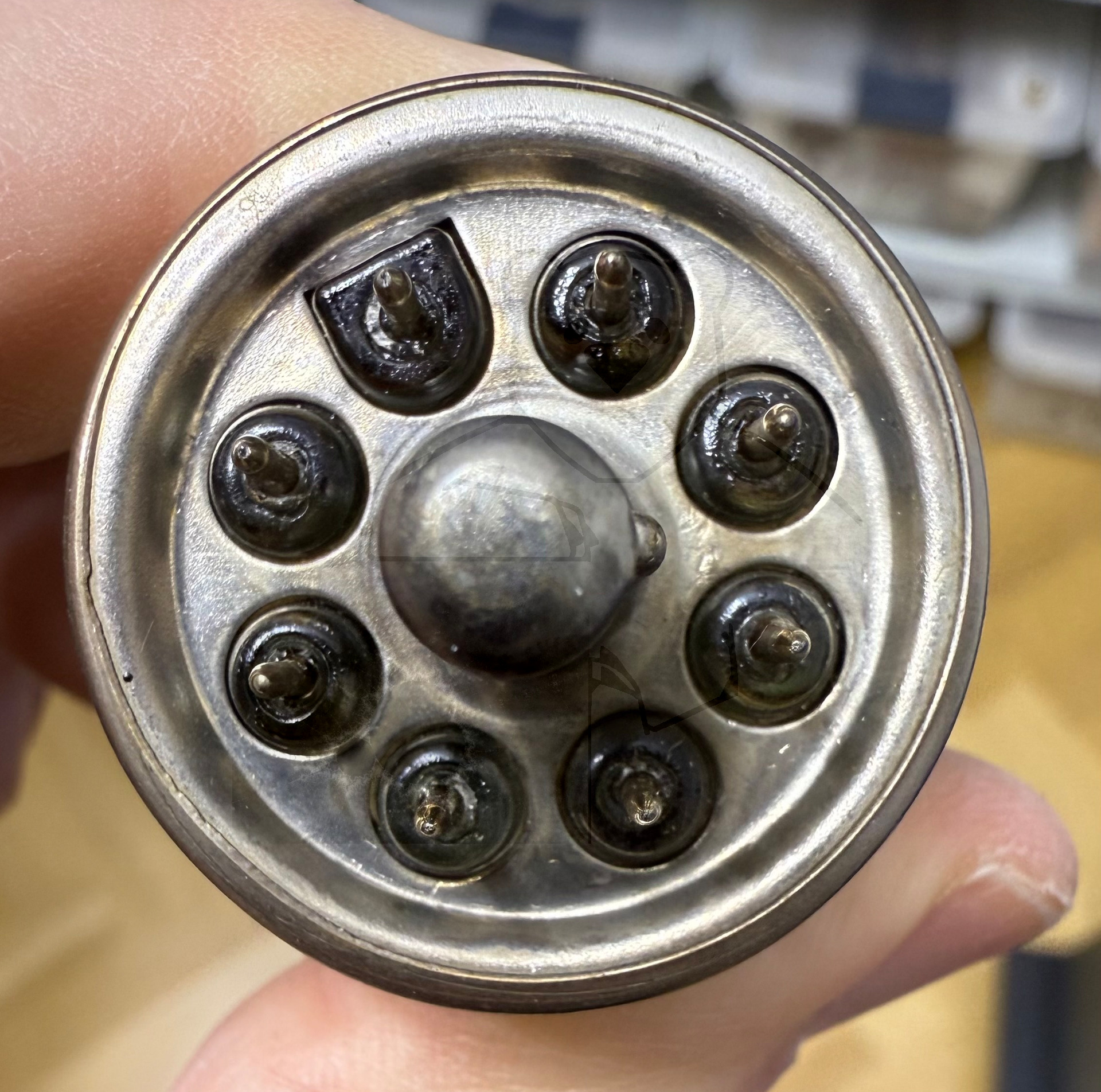

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:45:47

🔎 Beschreibung der Systeme für die Röhre: EBL21

	System 1	System 2
Kathode	7	7
Gitter 1	3
Gitter 2	4
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	6
Anode 2		5
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

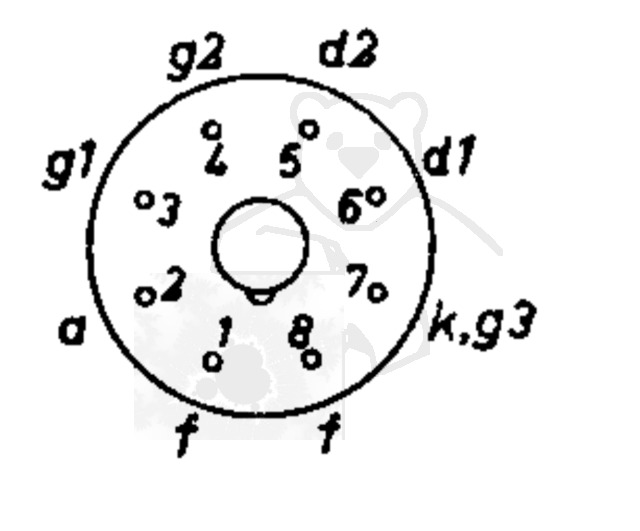

🔎 Sockelschaltung der EBL21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EBL21
Anwendung EBL21 Version 1.pdf (214 kB)
Anwendung EBL21 Version 2 [www.tubedata.info].pdf (376 kB)
Anwendung EBL21 Version 3 [www.tubedata.info].pdf (1006 kB)
Datenblatt EBL21 Philips [www.tubedata.info].pdf (41 kB)
Datenblatt EBL21 Tesla [www.tubedata.info].pdf (988 kB)
Pruefkarte EBL21 EBL71 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte EBL21 EBL71 - Karte 2 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte EBL21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)
Pruefkarte EBL21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
