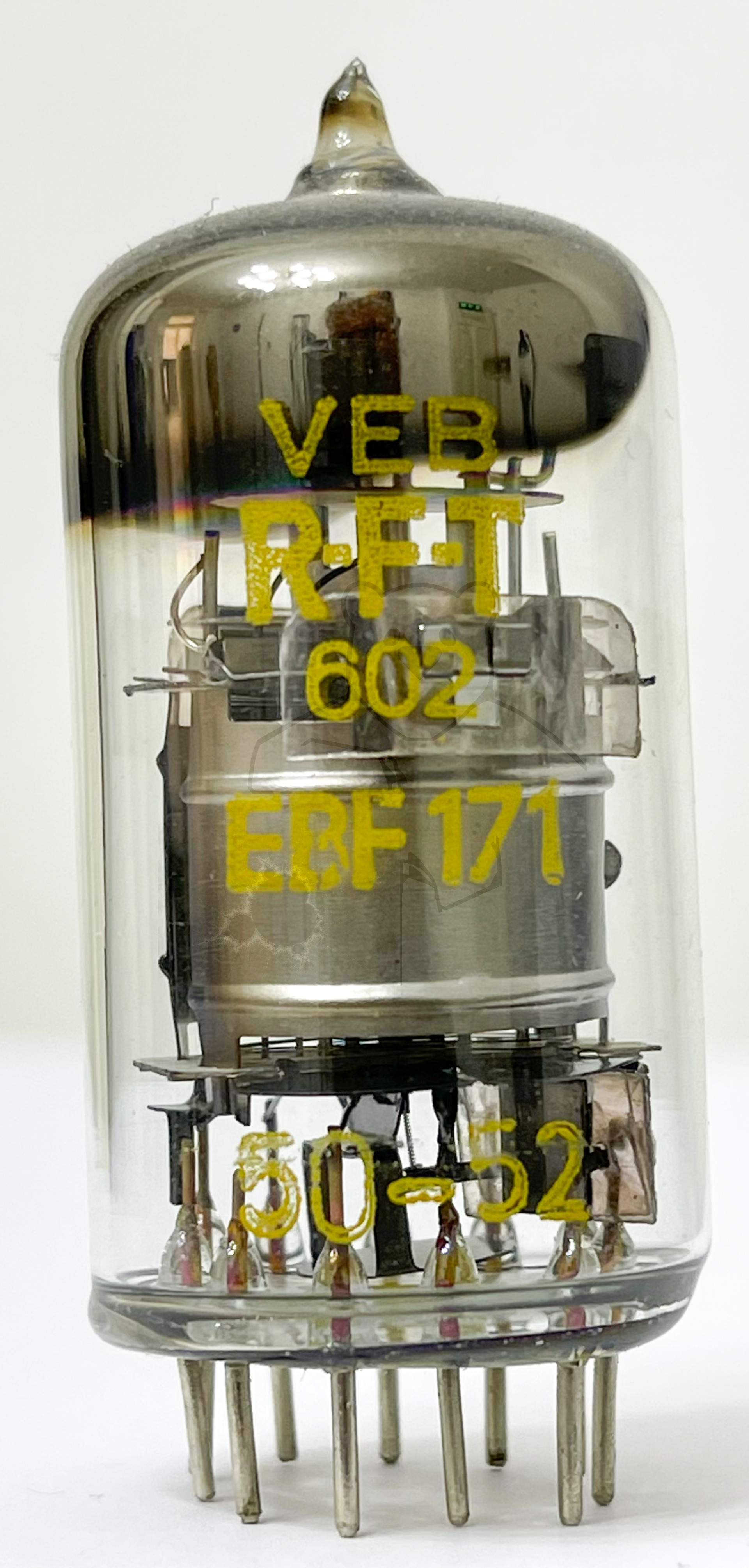

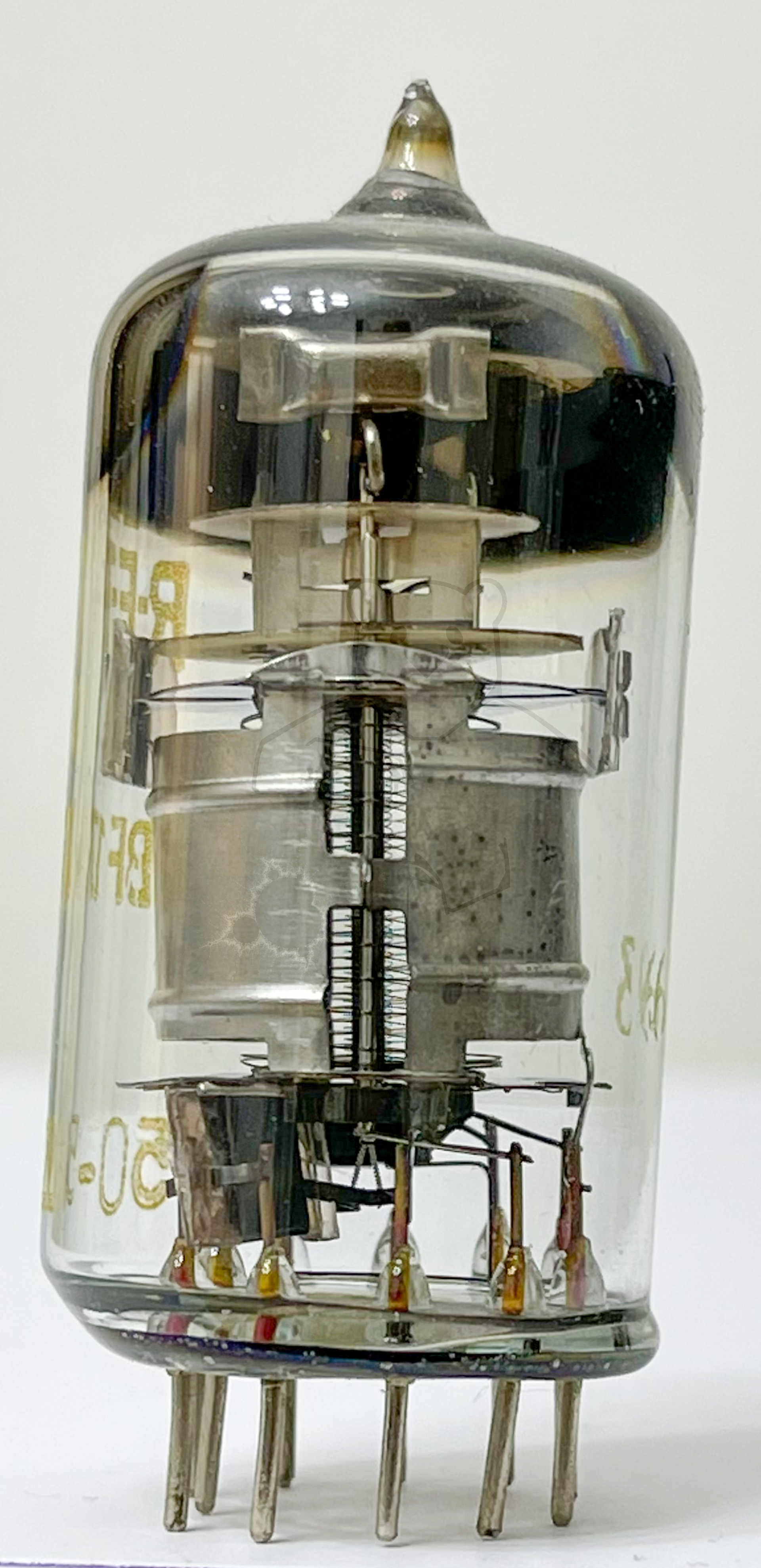

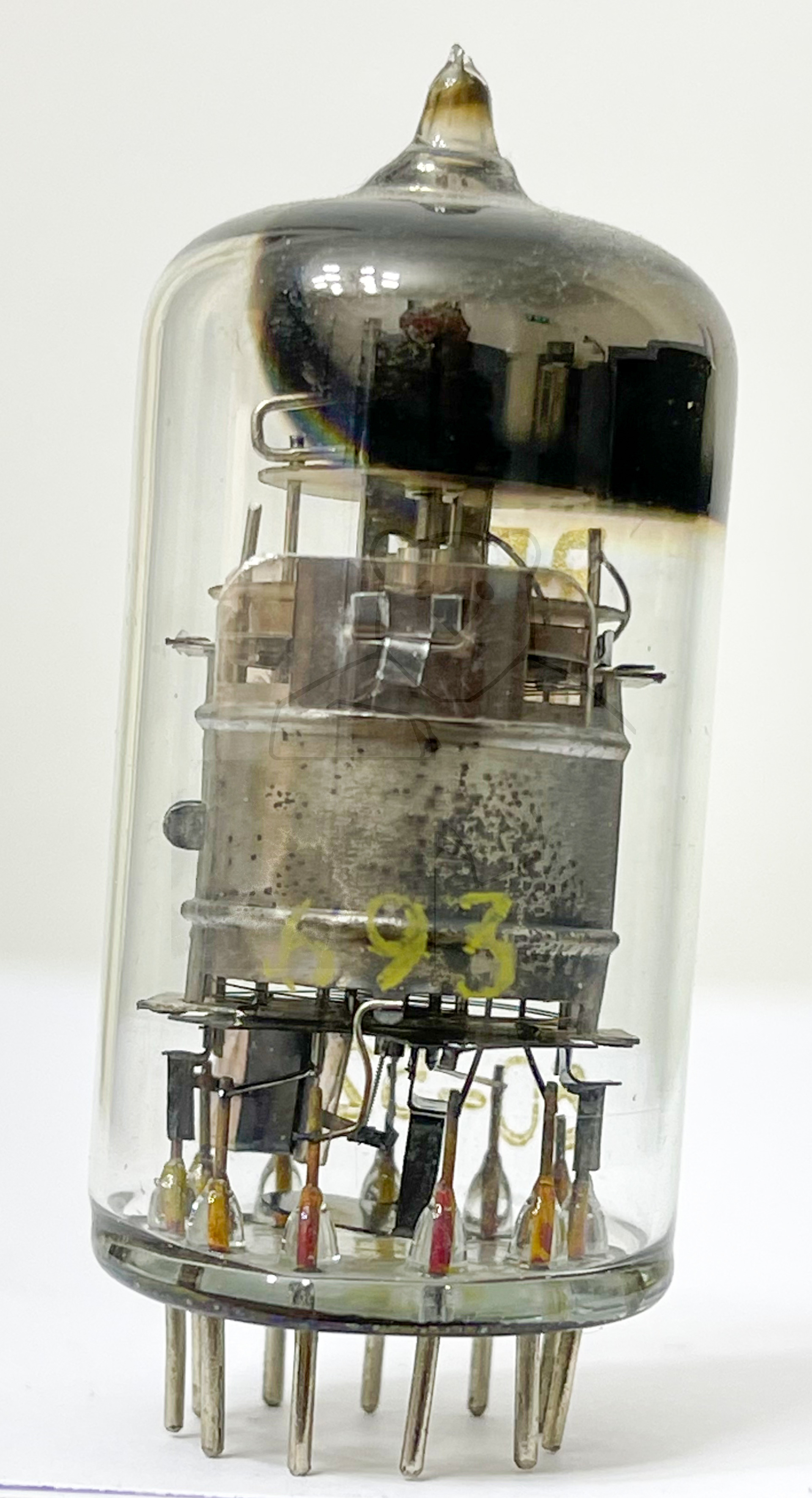

Daten und Bilder der Röhre: EBF171

🔎 Beschreibung der Röhre: EBF171

Name	EBF171
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,32
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Gnome, 11pol. (Nur in der DDR) → Liste aller Röhren mit: Gnome, 11pol. (Nur in der DDR)
Zusätzliche Informationen	Röhren der 170'er Serie sind als 'Gnome Röhren' bekannt. Diese wurden in der DDR ab ca. 1949 vom 'Funkwerk Erfurt' entwickelt. Diese Serie existierte nur als Labormuster bzw. Kleinserie und es sind nur sehr wenige Geräte bekannt, in denen diese Röhren verwendet wurden.
Letzte Änderung	10.07.2025 22:15:47

🔎 Beschreibung der Systeme für die Röhre: EBF171

	System 1	System 2
Kathode	3	3
Gitter 1	10
Gitter 2	4
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	7
Anode 2		6
Leuchtschirm
Heizung	1, 2	1, 2
Abschirmung	3	3
Funktion	→ Hochfrequenzverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

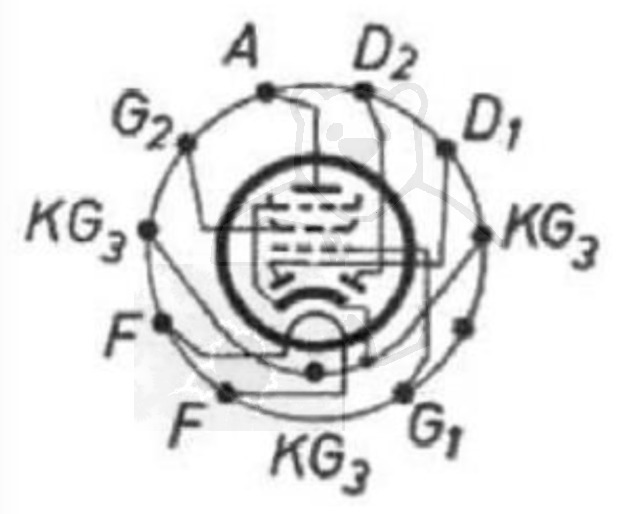

🔎 Sockelschaltung der EBF171

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu EBF171

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/nbqhksjFHjE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 YouTube Video zu EBF171

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/GlcD7ini9cQ (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EBF171
Datenblatt EBF171 Information zu Gnom-Röhren.pdf (354 kB)
Datenblatt EBF171 RFT Version 1.pdf (293 kB)
Datenblatt EBF171 RFT Version 2.pdf (1052 kB)
Datenblatt EF175 RFT Version 1.pdf (293 kB)
Datenblatt UF173 Information zu Gnom-Röhren.pdf (354 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
