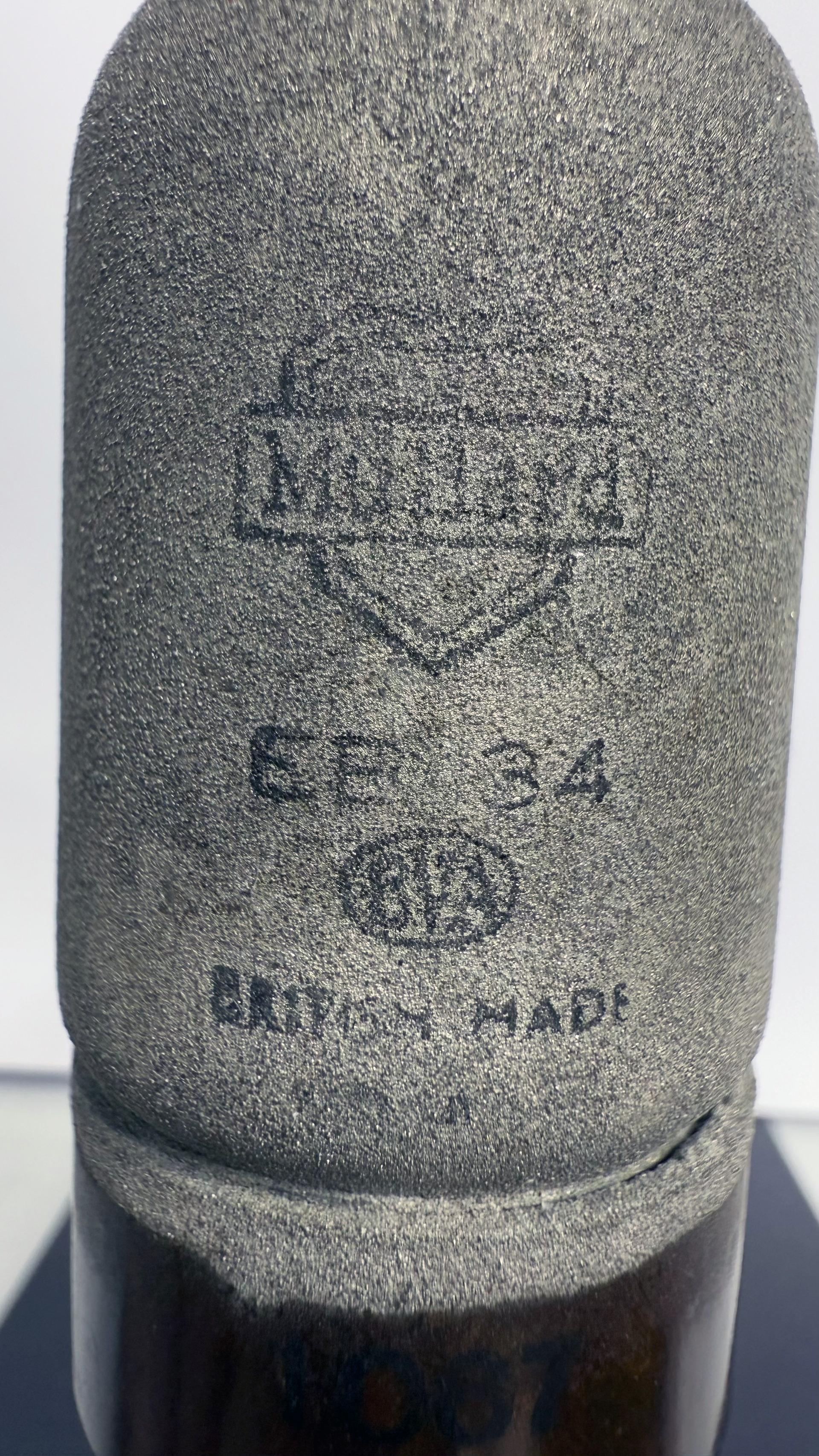

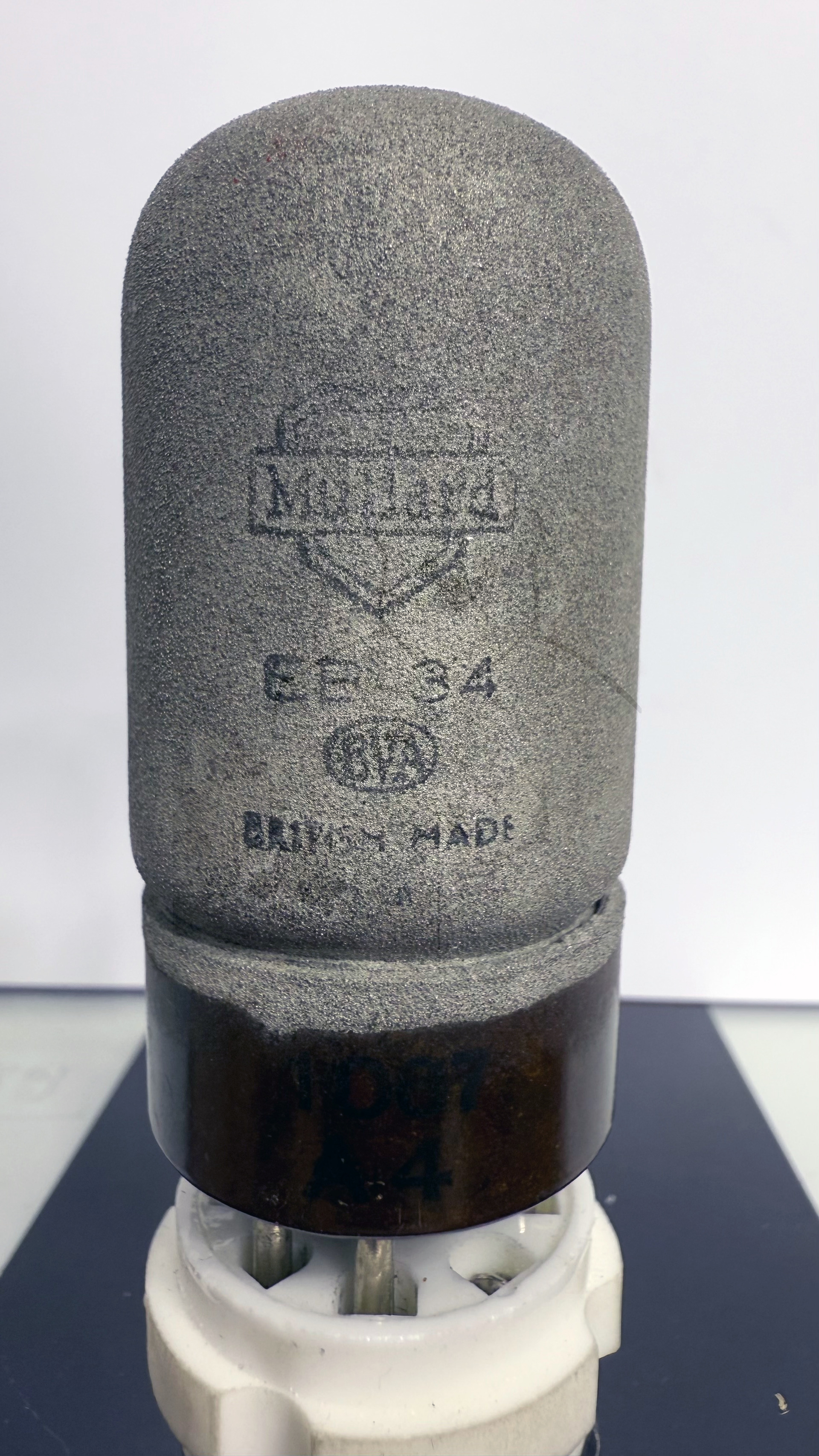

Daten und Bilder der Röhre: EB34

🔎 Beschreibung der Röhre: EB34

Name	EB34
Vergleichsname	OM3
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

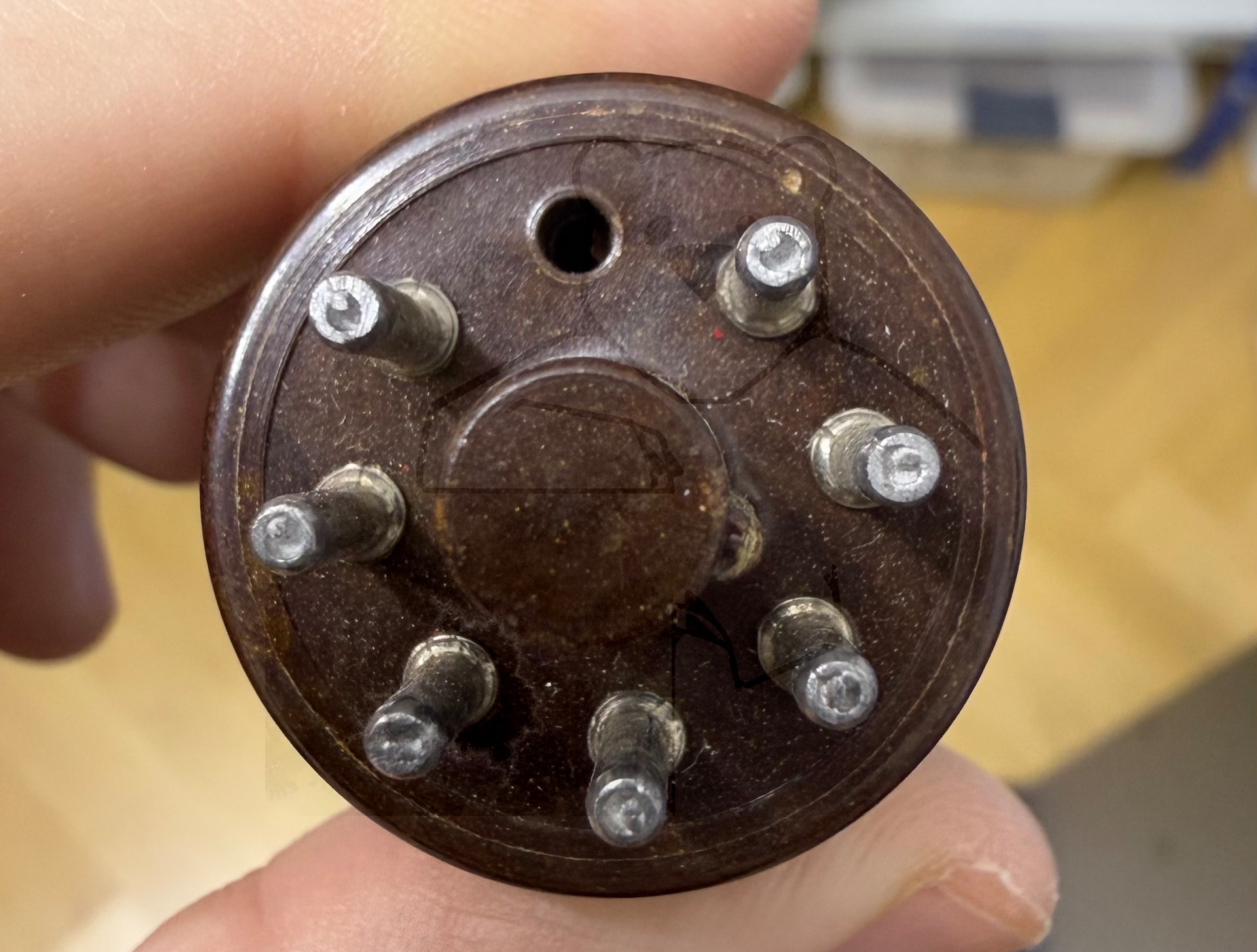

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:32:38

🔎 Beschreibung der Systeme für die Röhre: EB34

	System 1	System 2
Kathode	4	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	5
Anode 2
Leuchtschirm
Heizung	2, 7	2, 7
Abschirmung
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

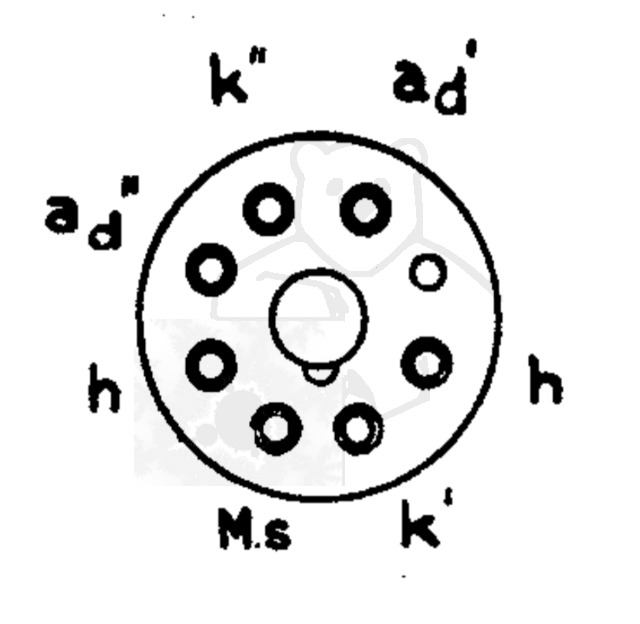

🔎 Sockelschaltung der EB34

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: EB34
Datenblatt EB34 Mullard.pdf (145 kB)
Pruefkarte EAB1 EB34 - Funke W19 Roehrenpruefer.pdf (154 kB)
