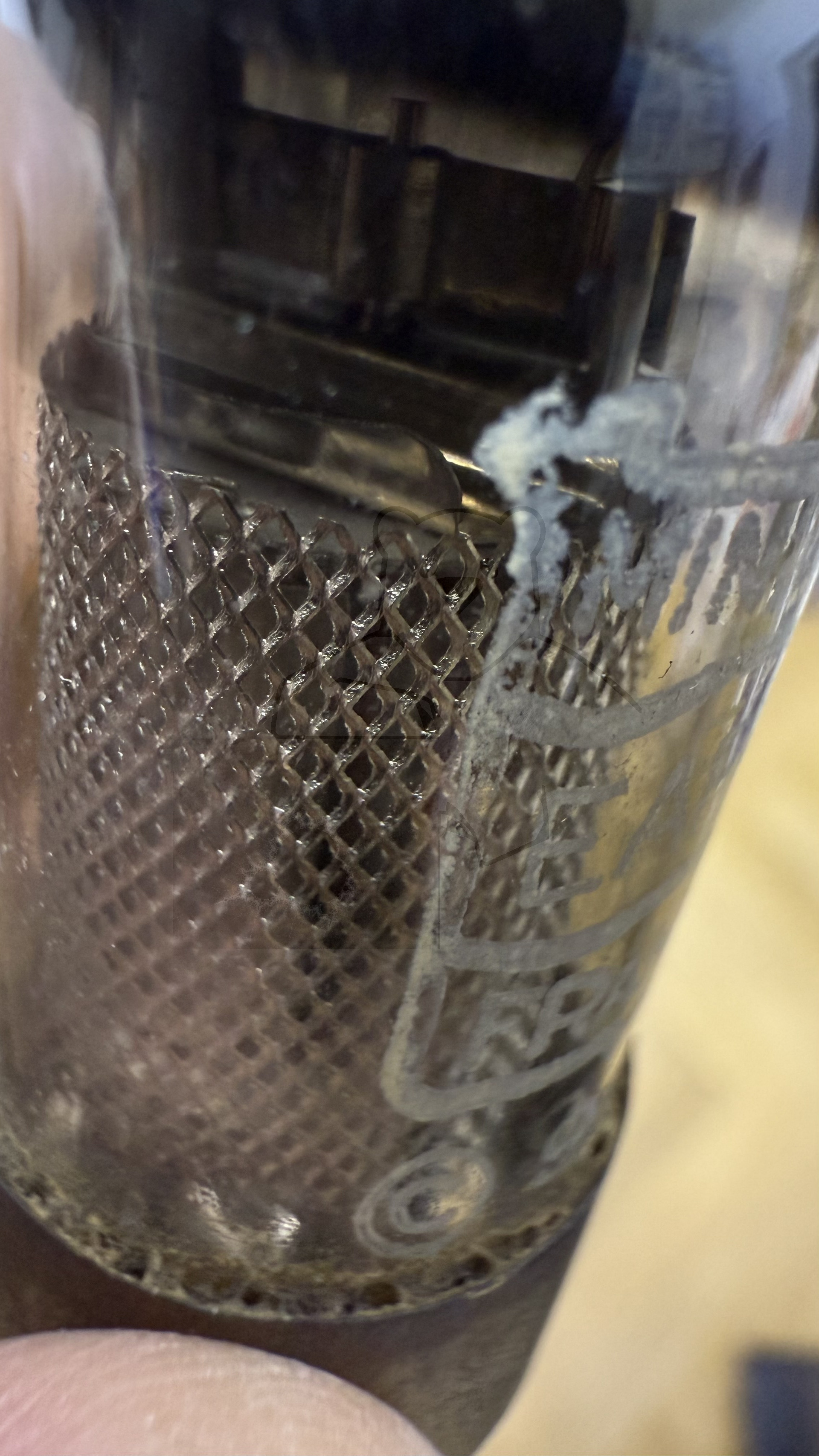

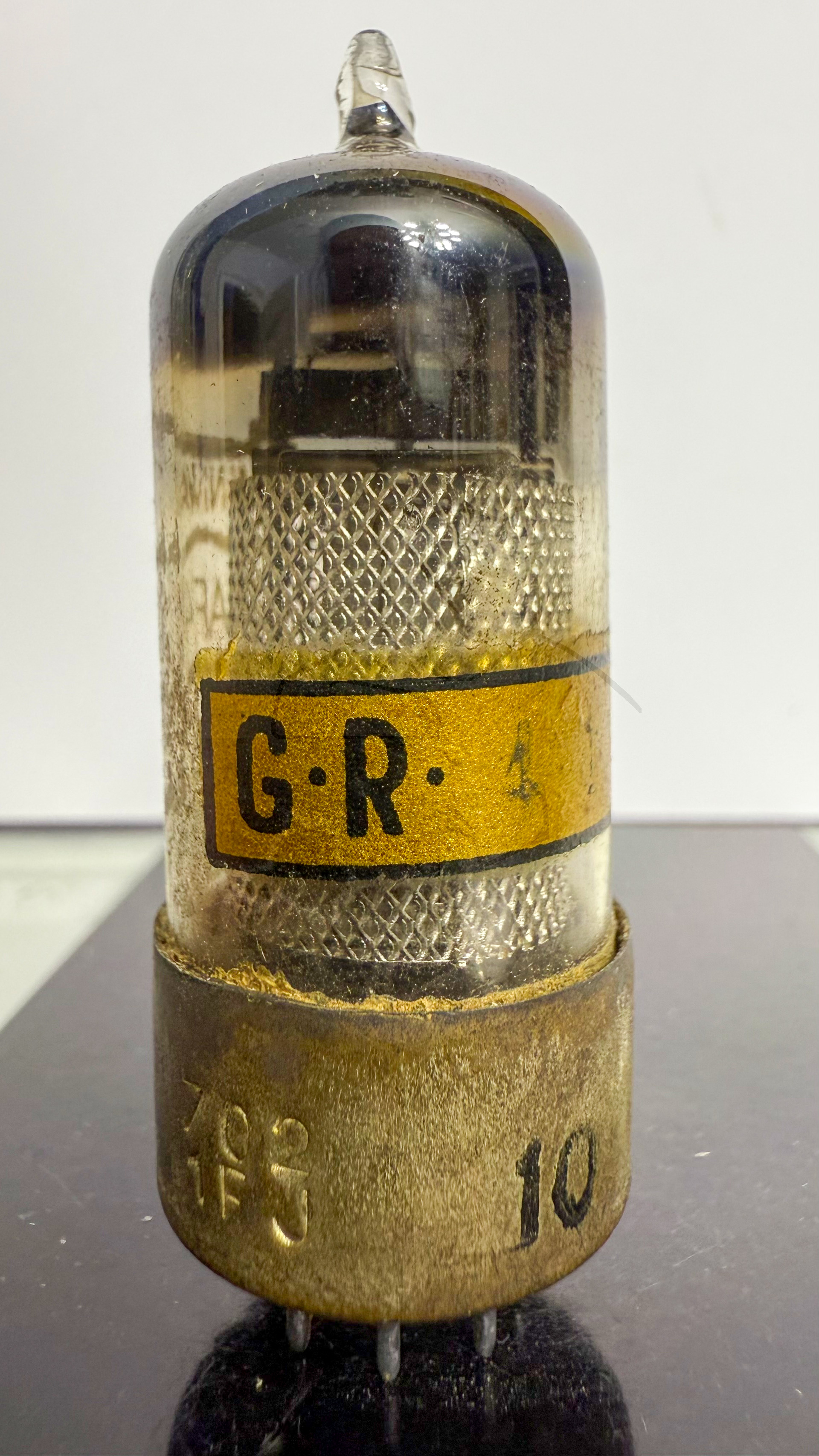

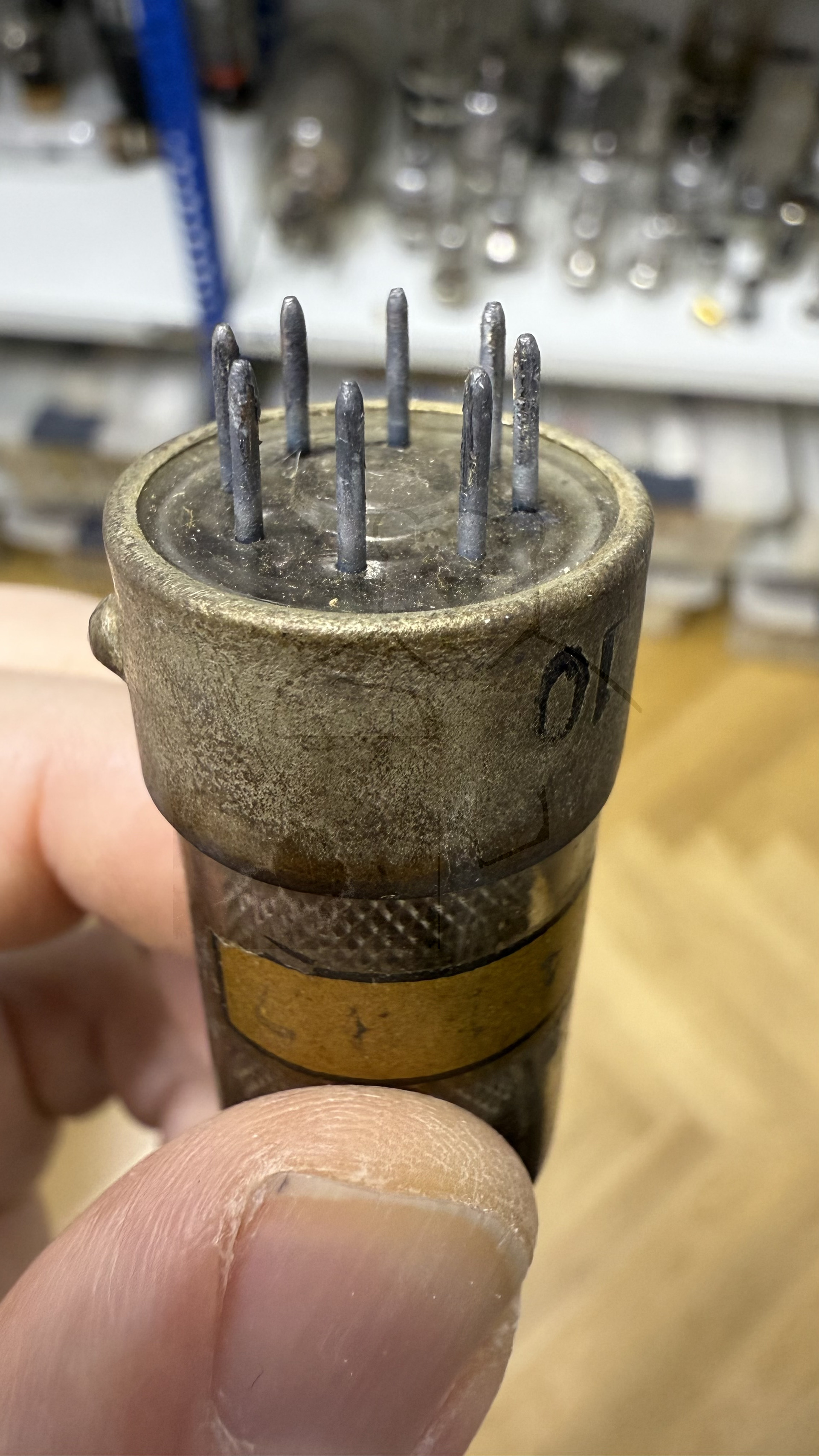

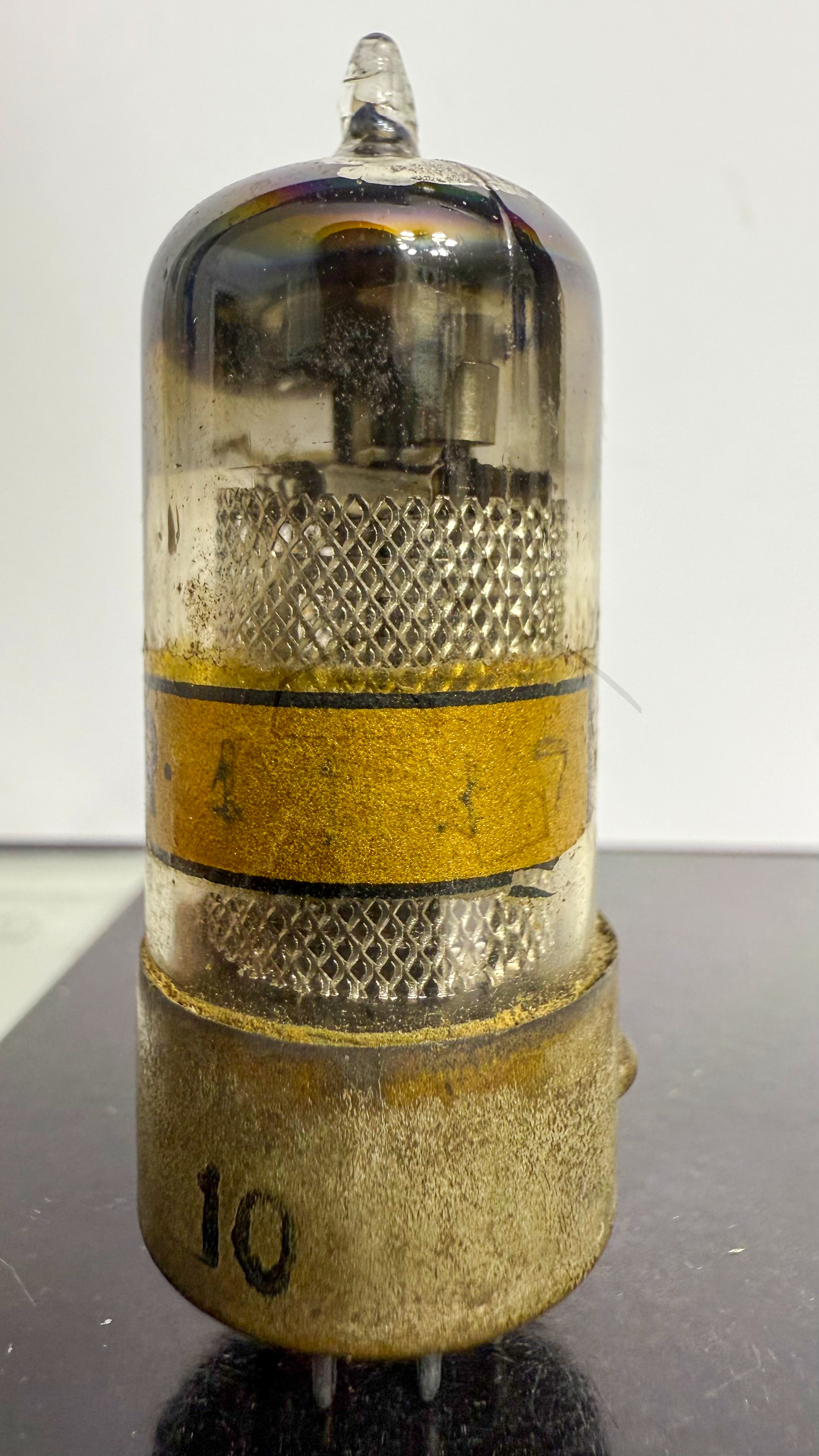

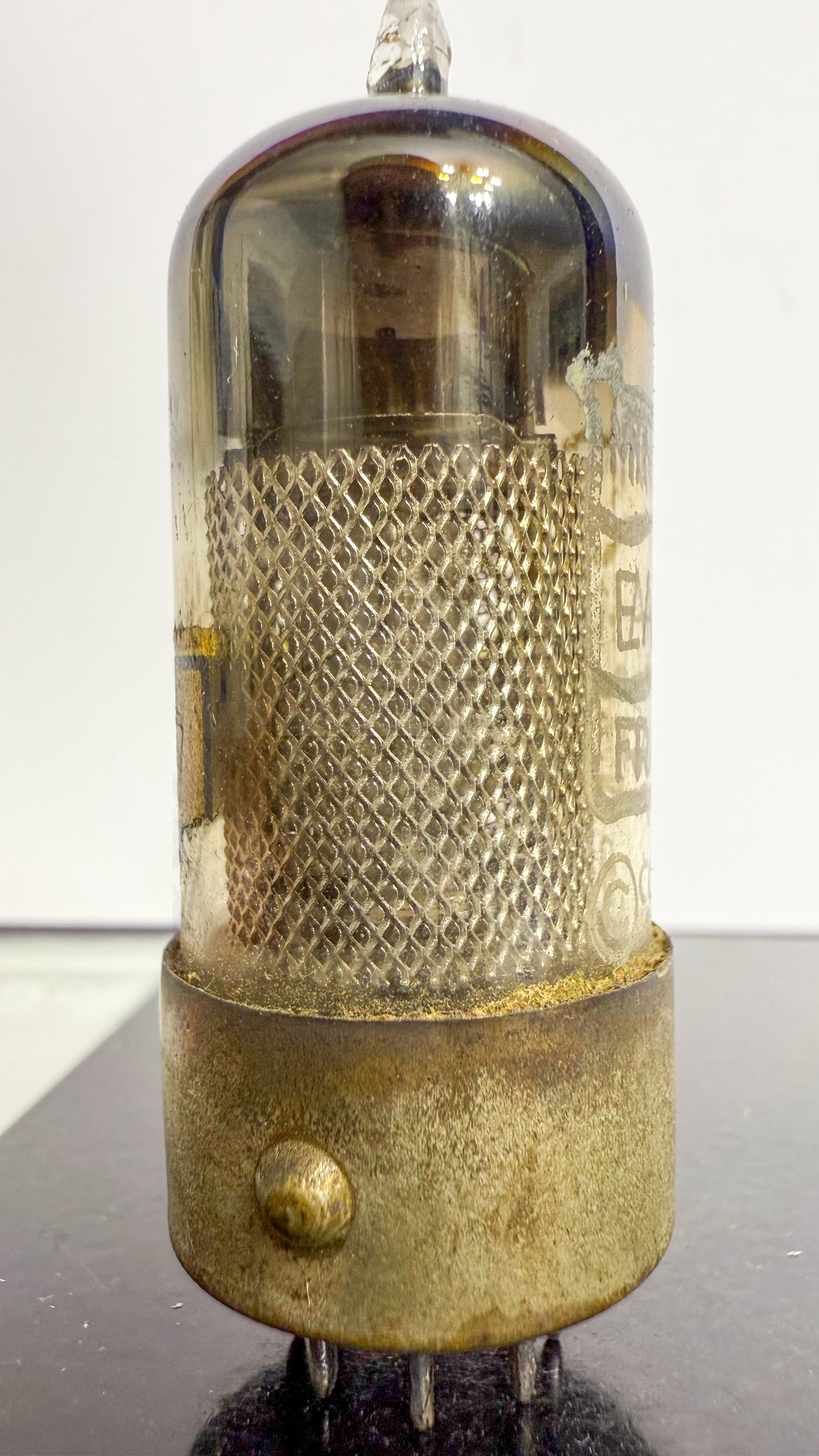

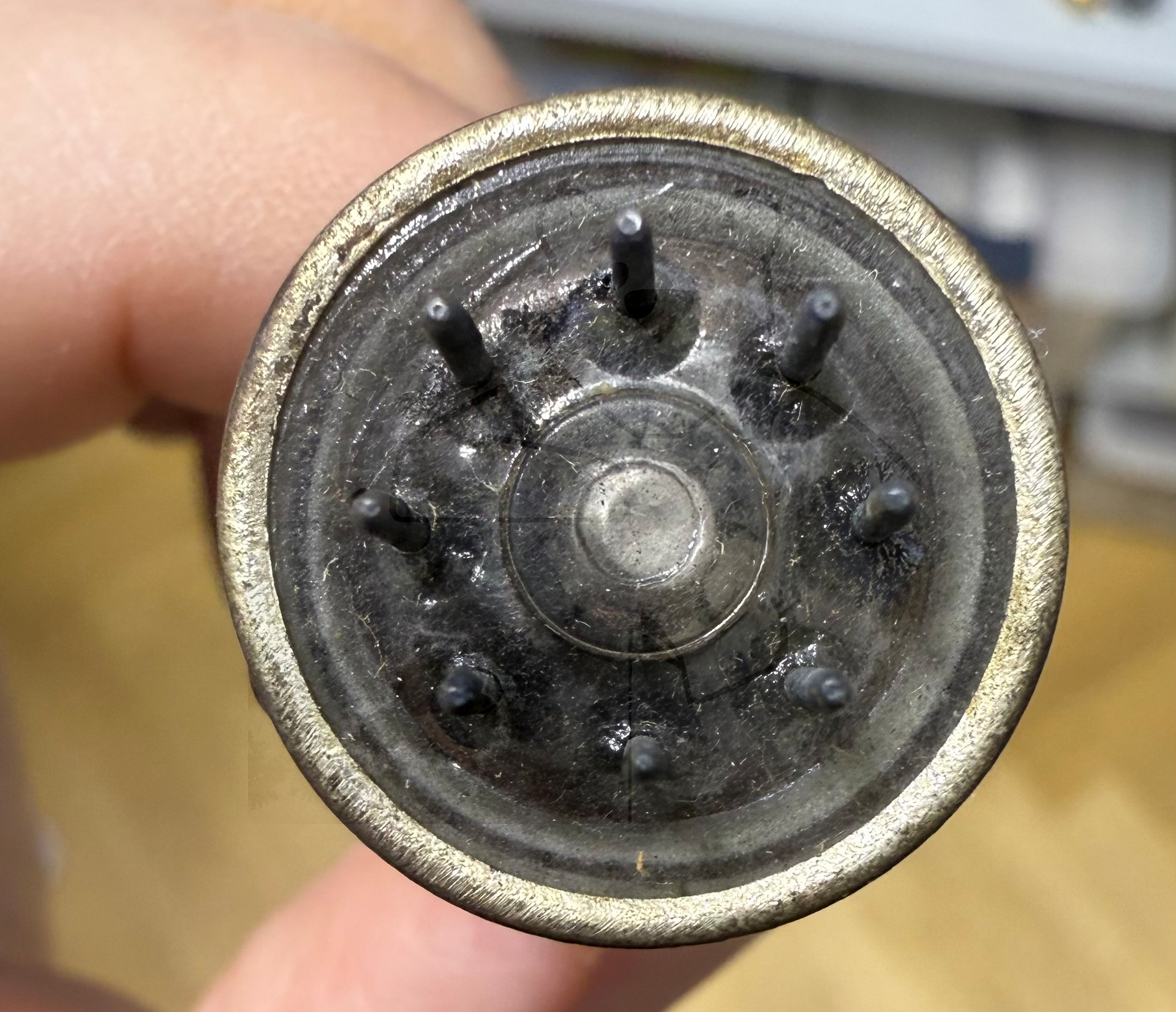

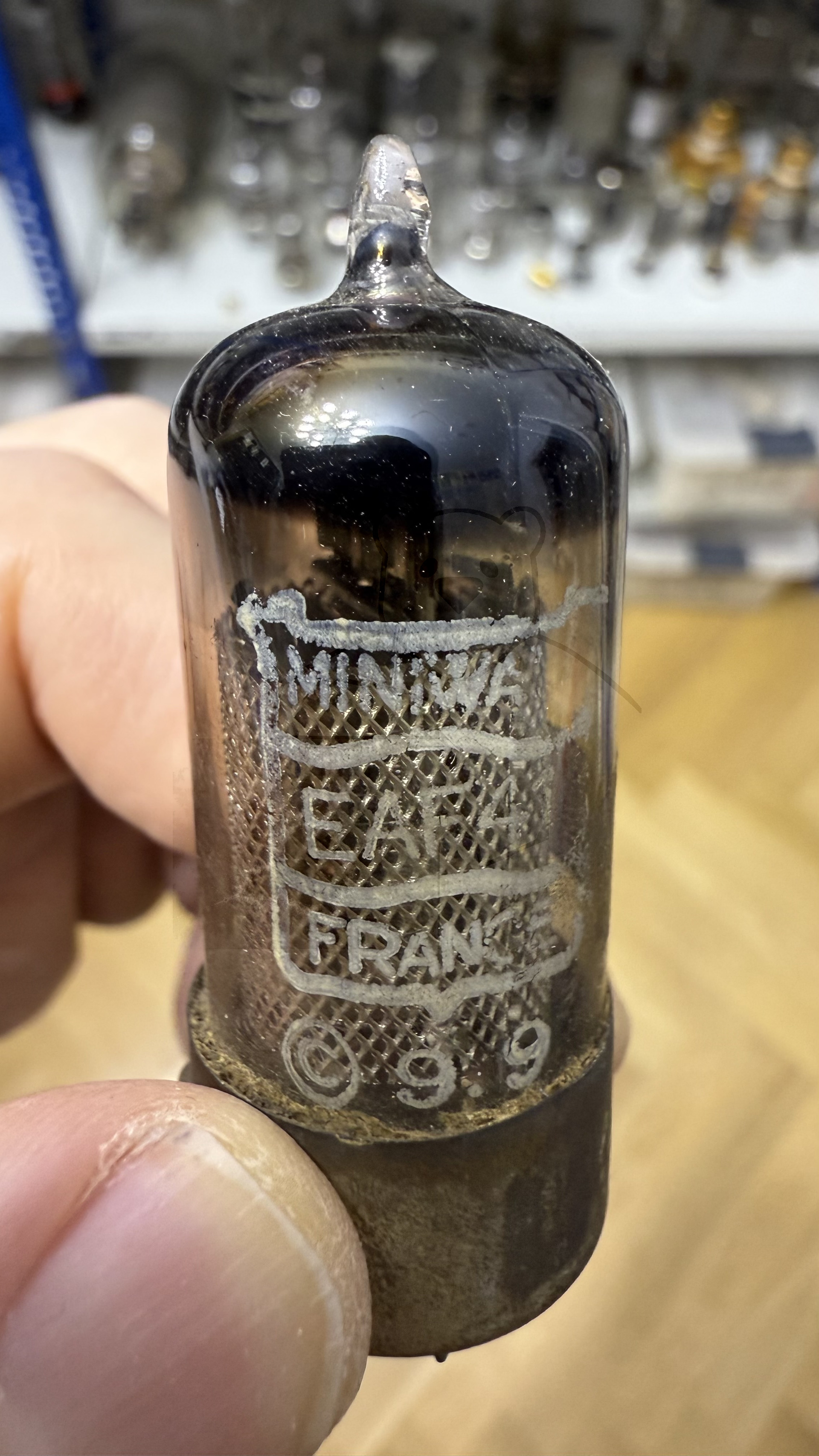

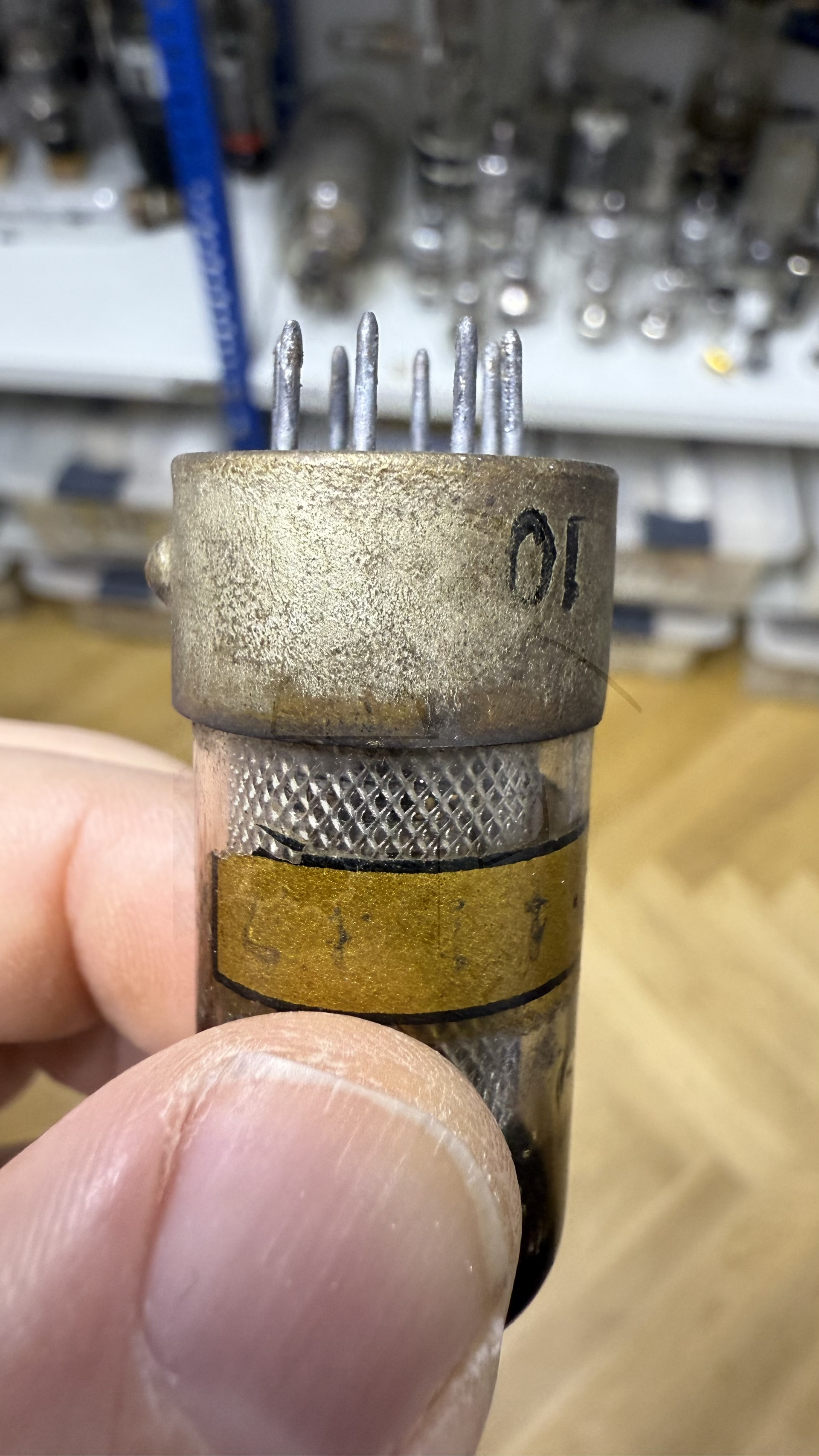

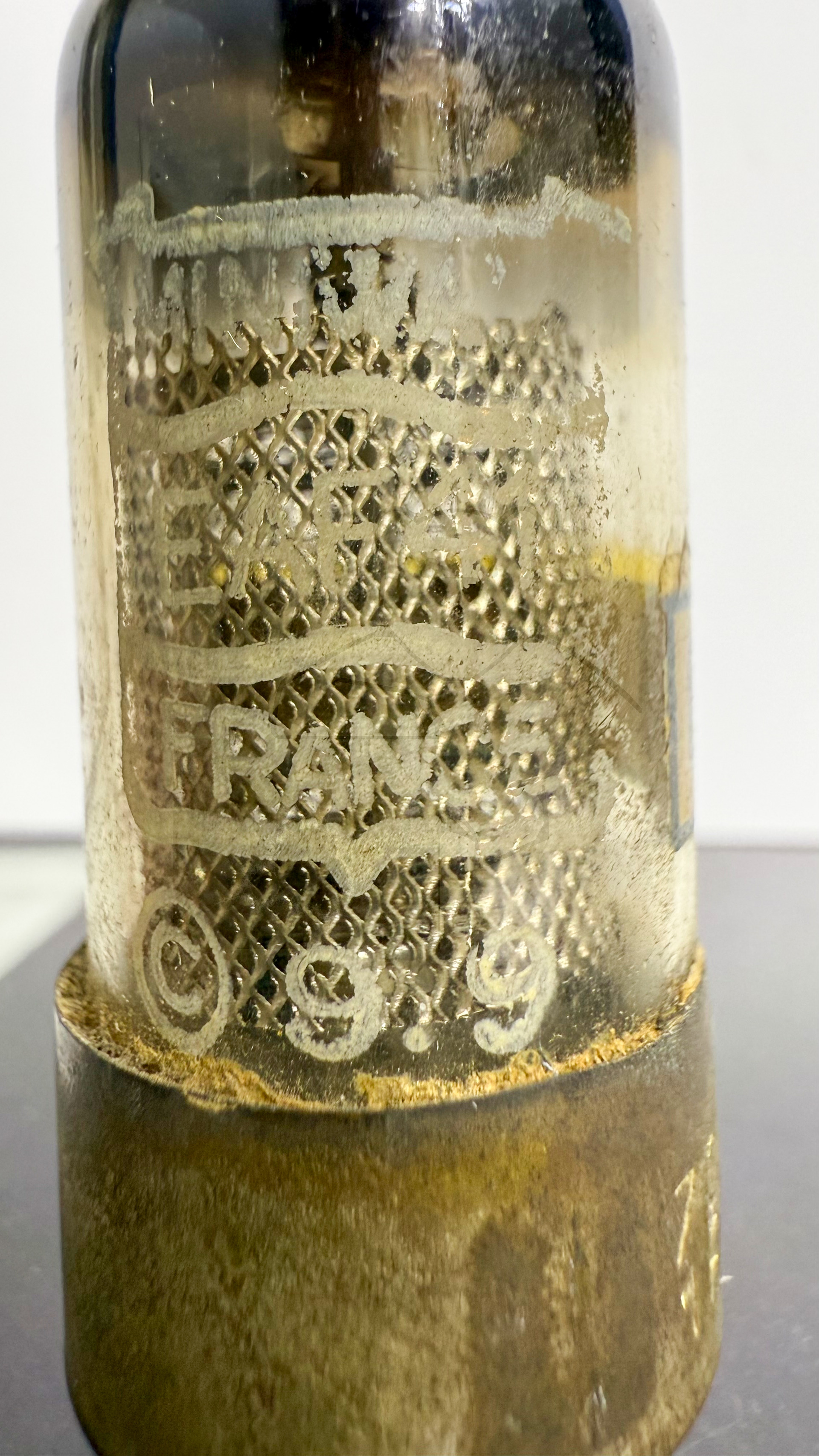

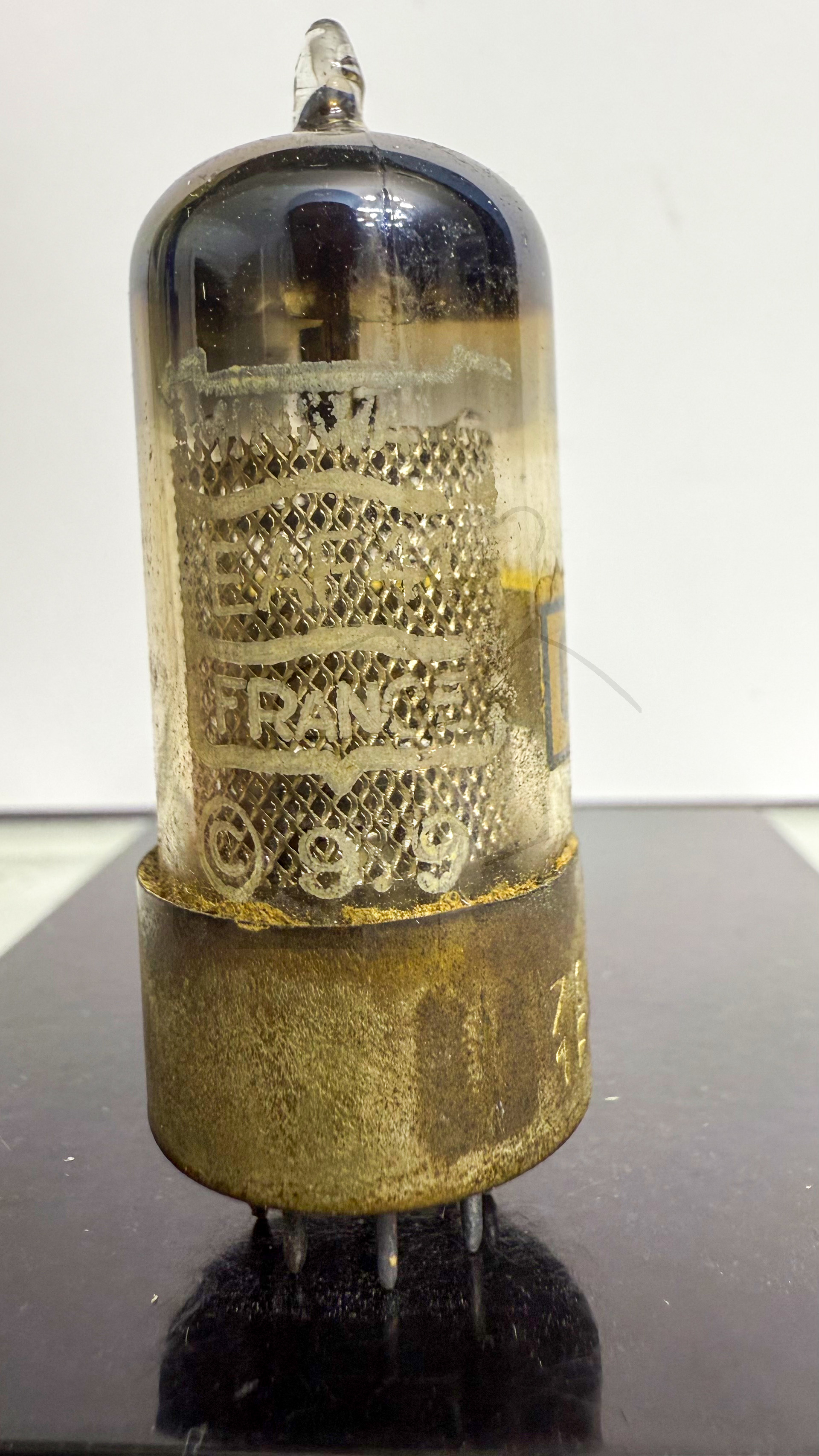

Daten und Bilder der Röhre: EAF41

🔎 Beschreibung der Röhre: EAF41

Name	EAF41
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

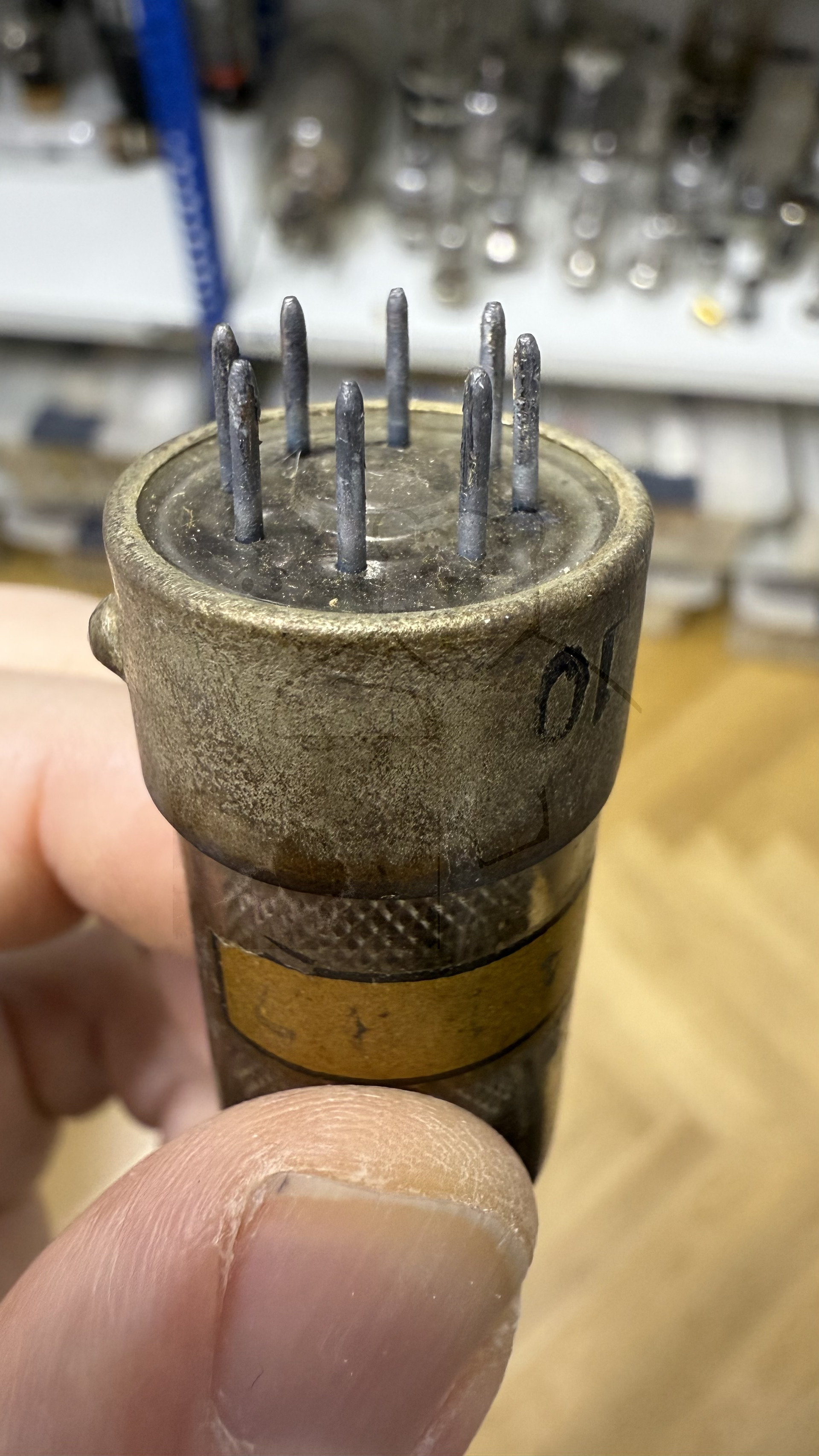

Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:30:41

🔎 Beschreibung der Systeme für die Röhre: EAF41

	System 1	System 2
Kathode	7	7
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	3
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	7	7
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

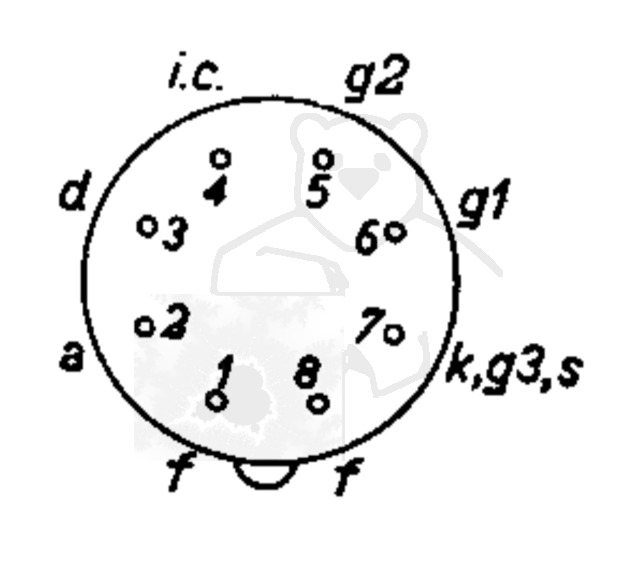

🔎 Sockelschaltung der EAF41

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EAF41
Datenblatt EAF41 Philips [www.tubedata.info].pdf (42 kB)
Pruefkarte EAF41 EAF42 - Karte 1 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EAF41 EAF42 - Karte 2 - Funke W19 Roehrenpruefer.pdf (175 kB)
Pruefkarte EAF41 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte EAF41 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
